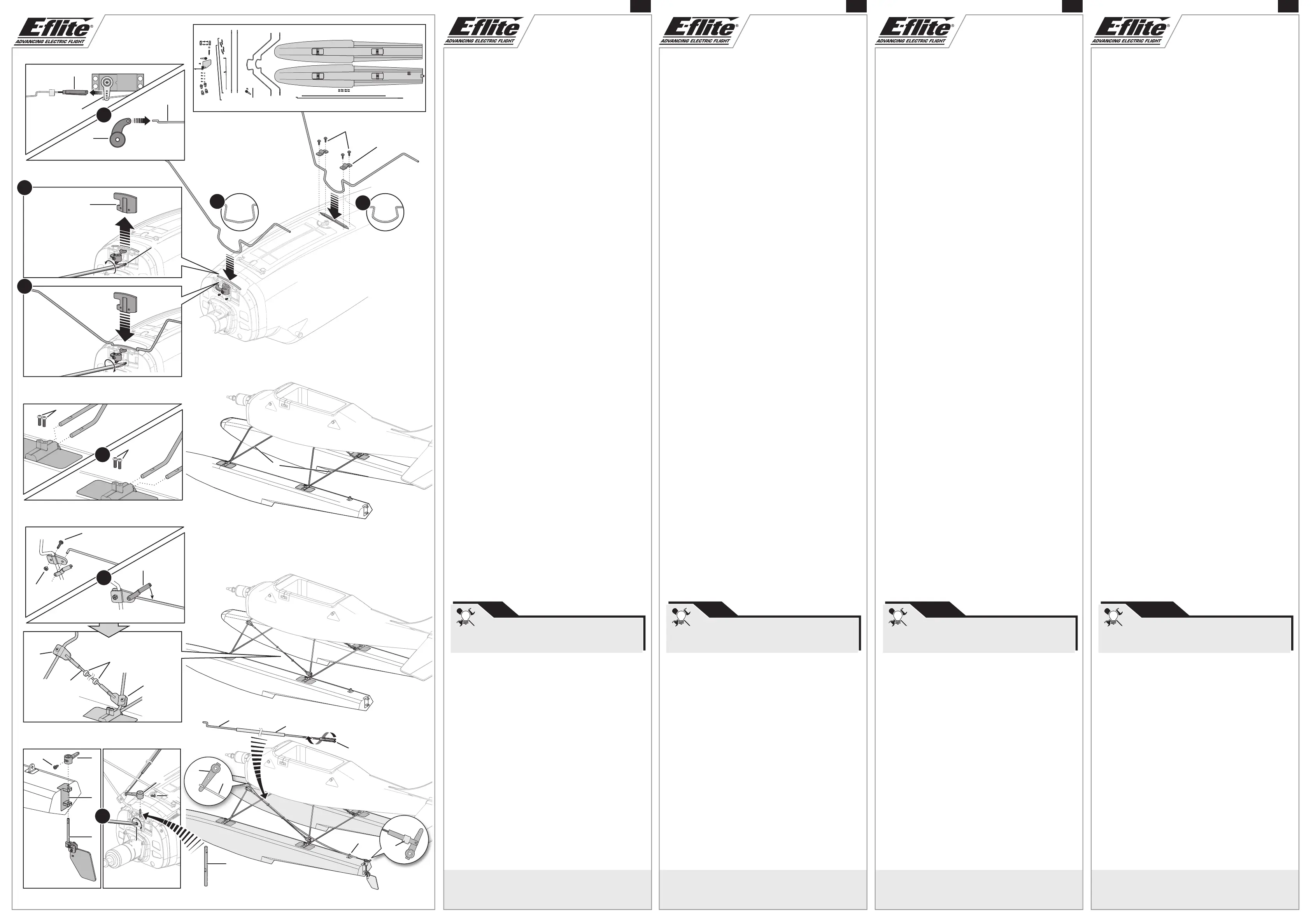

Box Contents • Lieferumfang • Contenu de la boîte • Contenuto del kit

Apprentice® S 15e

Optional Float Set

Set galleggianti opzionali

per Apprentice S15e

Installazione

Usare i galleggianti solo se si è in grado di far volare l’aereo con una certa sicurezza

e si sono fatti già parecchi decolli, voli e atterraggi con successo. Volare in prossimità

dell’acqua, pone parecchi rischi per l’aereo perché l’elettronica potrebbe danneggiarsi

se viene a contatto con l’acqua.

•Far riferimento al manuale dell’Apprentice per quanto riguarda rullaggio, decollo e

atterraggio sull’acqua.

•I ricambi sono disponibili, si faccia riferimento all’elenco in fondo.

1. Se fossero installati, togliere dalla fusoliera la batteria di bordo, le ali, l’elica, la

capottina, il carrello anteriore e quello principale.

2. All’interno della fusoliera, scollegare la forcella ( ) per il comando dello sterzo dalla A

squadretta ( ) del suo servo. Spostare in avanti la forcella e scollegare la squadretta B

sterzante principale ( ) dalla barretta di comando ( ), poi spingere la barretta C D

all’interno della fusoliera per liberare l’apertura nella fusoliera.

Montaggio delle gambe dei galleggianti

3. Allentare le 2 viti ( ) sul supporto dello sterzo e togliere la piastra ( ) dal suo EF

alloggiamento in fusoliera.

4. Installare la gamba anteriore del galleggiante ( - piegatura larga centrale) nella G

fessura sulla fusoliera in modo che le gambe siano piegate verso la parte anteriore

dell’aereo.

5. Rimettere la piastra sulla fessura della gamba anteriore stringendo le due viti sul

supporto dello sterzo e attraverso la piastra.

Tirare in avanti la barretta di comando dello sterzo e inserire la squadretta dello

sterzo nella piegatura a Z. Poi collegare la forcella al secondo foro dall’interno della

squadretta dello sterzo.

6. Stringere le gambe posteriori dei galleggianti ( - piegatura stretta centrale) e H

inserire la parte superiore della gamba nella fessura posteriore della fusoliera in modo

che le gambe siano piegate verso il retro dell’aereo. Rilasciare le gambe e tirarle

leggermente per accertarsi che siano ben inserite nel loro alloggiamento.

Installare le 2 piastrine ( ) sulle gambe posteriori avvitandole nella fusoliera usando le I

4 viti (J).

7. Montare i galleggianti sulle gambe

•Installare il galleggiante sinistro ( ) sulle gambe anteriore e posteriore in modo che K

il supporto del timone sia verso la parte posteriore dell’aereo.

•Installare le gambe orizzontali ( ) sul galleggiante sinistro.L

•Installare il galleggiante destro ( ) sulle gambe orizzontali anteriore e posteriore. M

•Avvitare e stringere le 8 viti ( ) sulle gambe e sui galleggianti. N

8. Installazione del puntone inclinato

•Inserire due fasce ( ) sul puntone ( ) e installarlo sulle gambe sinistre anteriore e O P

posteriore.

•Installare i due supporti serranti anteriori ( ) su ogni lato della gamba anteriore Q

usando 2 viti ( ) e due dadi ( ).S T

•nstallare i due supporti serranti posteriori ( ) su ogni lato della gamba posteriore R

usando 2 viti ( ) e due dadi (S T).

•Installare il puntone inclinato sui supporti serranti usando le 4 clips ( ).U

9. Assemblaggio del timone e dei suoi collegamenti

Accertarsi sempre che il timone sia centrato quando lo stick del trasmettitore che lo

comanda è al punto neutro, così l’aereo può andare diritto quando si trova in acqua. Se

necessario, regolare la lunghezza del collegamento girando le forcelle alle sue estremità.

•Sul galleggiante sinistro, montare il timone ﬂottante ( ) sul supporto ( ) e sulla V W

squadretta del timone ( ) (rivolta a destra) ﬁssandola con la vite (X Y).

•Inserire la barretta di comando ( ) nel tubo ( ).Zaa

•Installare il tubo inserendolo nelle due fascette sulla gamba sinistra e nella guida

( ) sul galleggiante sinistro. Il terminale ﬁlettato della barretta dovrebbe essere bb

rivolto verso la parte posteriore del galleggiante.

•Avvitare la forcella ( ) sulla parte ﬁlettata della barretta e ﬁssarla al foro più cc

interno della squadretta del timone usando anche la fascetta ( ).dd

•Inserire la barretta con piegatura a Z nel foro più esterno della squadretta (ee).

•Inserire il terminale dell’albero ( ) (con la parte piatta vicino al terminale) nella ff

squadretta sterzante. Stringere la vite ( ) sulla squadretta in corrispondenza della gg

parte piatta. Installare il gruppo sterzante nel supporto del carrello anteriore e

stringere la vite ( ) sulla parte piatta dell’albero. hh

10. Installare capottina, elica e ali.

Se necessario, smontare seguendo l’ordine inverso.

IMPORTANTE: per quanto necessario, pulire e lubriﬁcare le parti del galleggiante.

Accertarsi sempre che il timone e i suoi collegamenti si muovano liberamente e che la

molla riporti il timone nella sua posizione inferiore prima di mettere l’aereo in acqua.

In caso contrario ci sarebbe una perdita di controllo.

Mettere un po’ di colla resistente all’acqua sulle viti e sui dadi per evitare

che si allentino.

Consiglio

Set de otteurs optionnels :

Apprentice S 15e

Installation

N’utilisez les ﬂotteurs qu’à partir du moment où vous maîtrisez le pilotage de votre

avion et que vous aurez réussi de nombreux décollages et atterrissages. Le vol au-

dessus de l’eau présente un risque plus élevé pour l’avion, l’électronique peut être

endommagée si elle rentre en contact avec l’eau.

•Référez-vous au manuel de votre Apprentice pour les conseils relatifs au pilotage

sur l’eau.

•Les pièces détachées sont disponibles, référez-vous à la liste située au dos.

1. Retirez la batterie, l’aile, l’hélice, le capot, le train de nez et le train principal.

2. Déconnectez la tringlerie de direction ( ) du bras de servos ( ). Tirez la tringlerie A B

(D) vers l’avant et déconnectez-la du bras (C), puis ressortez la tringlerie par l’intérieur

du fuselage.

Installation des jambes

3. Retirez les 2 vis ( ) du support de roulette de nez et retirez la plaque ( ) de la fente EF

du fuselage.

4. Installez les jambes avant ( ) (grande boucle) dans la fente du fuselage, les jambes G

doivent être orientées vers l’avant de l’avion.

5. Re-glissez la plaque dans la fente par dessus la boucle du train, serrez les 2 vis

dans le support et la plaque.

Tirez la tringlerie vers l’avant et installez le bras de direction sur la partie en “Z” de la

tringlerie, puis connectez la chape au second trou (en partant de l’intérieur) du bras

du servo de direction.

6. Installez les jambes arrière ( ) (Petite boucle) dans la fente sous le fuselage, les H

jambes doivent être orientées vers l’arrière de l’avion. Rapprochez les 2 jambes pour

faciliter l’insertion, puis relâchez-les. Tirez sur une jambe pour contrôler que le train

est correctement inséré dans le fuselage.

Installez les deux pontets ( ) à la liaison entre le train arrière et le fuselage en utilisant I

4 vis ( ).J

7. Installation des otteurs sur les jambes

•Installez le ﬂotteur gauche ( ) sur les jambes avant et arrière en orientant le K

support du gouvernail vers l’arrière.

•Installez les haubans horizontaux ( ) avant et arrière sur le ﬂotteur gauche.L

•nstallez le ﬂotteur droit ( ) sur les haubans horizontaux et les jambes.M

•Installez et serrez les 8 vis ( ) pour ﬁxer les ﬂotteurs aux jambes et aux haubans.N

8. Installation des renforts

•Glissez deux morceaux de caoutchouc ( sur un des renforts ( ). Installez du côté O) P

gauche le renfort ayant les caoutchoucs.

•Installez 2 pinces de ﬁxation ( ) en haut des 2 jambes du train avant en utilisant 2 Q

vis ( ) et 2 écrous ( ).S T

•Installez 2 pinces de ﬁxation ( ) en bas des 2 jambes du train arrière en utilisant 2 R

vis ( ) et 2 écrous ( ).S T

•Verrouillez les 2 renforts sur les pinces en utilisant 4 clips ( ).U

9. Installation du gouvernail et de sa tringlerie

Toujours vériﬁer que le gouvernail est correctement centré quand le manche de dérive

de l’émetteur est au neutre de façon que l’avion se déplace parfaitement en ligne

droite. Si nécessaire, ajustez la longueur de la tringlerie en agissant sur la chape.

•Glissez l’axe du gouvernail ( ) dans le support ( ) du ﬂotteur gauche. Installez le V W

bras ( ) à l’aide de la vis ( ), le bras doit être orienté vers la droite. X Y

•Glissez la tringlerie ( ) dans la gaine ( ).Zaa

•Insérez la gaine dans les deux morceaux de caoutchouc du renfort gauche et dans le

guide ( ) situé sur le ﬂotteur gauche. La partie ﬁletée de la tringlerie doit être dirigée bb

vers l’arrière du ﬂotteur.

•Vissez la chape ( ) sur la partie ﬁletée de la tringlerie. Connectez la chape au trou cc

intérieur du bras du gouvernail, verrouillez la chape à l’aide du morceau de durite (dd).

•Insérez la partie en Z de la tringlerie dans le trou extérieur du bras ( ).ee

•Installez l’axe ( ) (en respectant la position des méplats indiquée sur l’illustration), ff

ﬁxez le bras en serrant la vis ( ) sur le méplat, puis ﬁxez l’axe en serrant la vis gg

( ) sur le deuxième méplat. hh

10. Installez le capot, l’hélice et l’aile.

En cas de nécessité, le démontage s’effectue en ordre inverse.

IMPORTANT: Nettoyez et lubriﬁez les éléments des ﬂotteurs à chaque fois qu’il le sera

nécessaire. Toujours contrôler la liberté de mouvement de la tringlerie du gouvernail.

Toujours contrôler que le ressort de rappel du gouvernail est en position basse avant

de placer l’avion sur l’eau. Un non-respect de ces consigne peut entraîner une perte

de contrôle.

Appliquez un peu de frein ﬁlet résistant à l’eau sur les vis et les écrous aﬁn

d’éviter le desserrage inopiné.

Conseil

Apprentice® S 15e

Optionales

Einbau

Verwenden Sie bitte nur die Schwimmer wenn Sie das Flugzeug in allen Fluglagen

sowie bei Starts und Landungen sicher beherrschen. Wasserﬂiegen birgt ein höheres

Risiko für das Flugzeug, da die Elektronik nach Wasserkontakt ausfallen könnte.

•Bitte lesen Sie in der Bedienungsanleitung der Apprentice über das Fahren, Starten

und Landen auf dem Wasser.

•Die verfügbaren Ersatzteile entnehmen Sie bitte aus der Liste auf der Rückseite

dieser Anleitung.

1. Falls montiert entfernen Sie den Flugakku, Tragﬂächen, Propeller, Motorhaube,

Bugrad und Hauptfahrwerk vom Rumpf.

2. Trennen Sie im Rumpﬁnneren den Gabelkopf ( ) vom Lenkservoarm. ( )A B

Bewegen Sie die Anlenkung nach vorne und trennen den Hauptsteuerarm ( ) von der C

Anlenkung ( ). Drücken Sie die Anlenkung zurück in den Rumpf um die Öffnung im D

Rumpf frei zu machen.

Montage der Schwimmerstreben

3. Lösen Sie die zwei Schrauben ( ) in der Halteplatte und nehmen die Platte ( ) aus EF

dem Schlitz im Rumpf.

4. Setzen Sie die vordere Schwimmerstrebe ( ) in den Rumpf, so dass die G

Befestigungsspunkte nach vorne zum Flugzeug zeigen.

5. Setzen Sie die Halteplatte wieder ein und schrauben diese mit den beiden

Schrauben fest.

Ziehen Sie Anlenkung nach vorne und setzen die Anlenkung auf die Z-Biegung

des Gestänges. Schließen Sie den Gabelkopf in dem zweiten Loch von innen des

Lenkservoarmes an.

6. Drücken Sie die hinteren Schwimmerhalter ( ) zusammen und setzen diese so in H

den Rumpf ein, dass die Schwimmerhalter zum Rumpfende zeigen. Lassen Sie die

Halter los und überprüfen den festen Sitz des Halters im Rumpf.

Schrauben Sie die beiden Halter ( ) auf die hintere Strebe und Rumpf mit den vier I

Schrauben ( ).J

7. Montage der Schwimmer auf den Streben

•Montieren Sie den linken Schwimmer ( ) auf die vorderen und hinteren Streben. K

Der Ruderhalter zeigt dabei zum Heck des Flugzeuges.

•Setzen Sie die horizontalen Verstrebungen ( ) in den linken Schwimmer ein.L

•Montieren Sie den rechten Schwimmer( ) auf die horizontalen, vorderen und M

hinteren Streben.

•Drehen Sie die acht Schrauben ( ) in die Schwimmer und Streben. N

8. Montage der Kreuzstreben

•Schieben Sie die beiden Bänder ( ) auf eine Kreuzstzrebe ( ). Diese Strebe wird O P

auf der linken Seite montiert.

•Montieren Sie die vorderen Halter ( ) auf jeder Seite der Frontstreben mit 2 Q

Schrauben ( ) und zwei Muttern ( ).S T

•Montieren Sie die hinteren Halter ( ) auf jeder Seite der Heckstreben mit 2 R

Schrauben ( ) und zwei Muttern ( ).S T

•Setzen Sie die Kreuzstreben in die Halter ein und sichern diese mit den vier Clips (U).

9. Montage von Ruder und Anlenkung

Stellen Sie sicher, dass das Schwimmerruder zentriert ist wenn das Seitenruder auf

neutral steht, so dass das Flugzeug geradaus schwimmt. Justieren Sie falls notwendig

die Länge des Gestänges durch drehen der Gabelköpfe.

•Setzen Sie die Ruderwelle ( ) in den Ruderhalter ( ) an dem linken Schwimmer V W

ein. Setzen Sie den Ruderarm ( ) so auf, dass er nach rechts zeigt und sichern ihn X

mit der Schraube (Y).

•Schieben Sie die Anlenkung ( ) in das Röhrchen ( ).Zaa

•Schieben Sie das Röhrchen durch die beiden Bänder ( ) auf der linken Strebe. Die bb

Seite mit dem Gewinde zeigt dabei zum Heck des Bootes.

•Drehen Sie den Gabelkopf ( ) auf das Gewinde. Schließen Sie den Gabelkopf im incc -

nersten Loch der Ruderanlenkung an und sichern Sie ihn mit dem Gummiband (dd).

•Setzen Sie das Z-gebogene Ende in das äußerste Loch des Lenkarms ein ( ).ee

•Setzen Sie das Ende der Welle ( ) (mit der ﬂachen Seite nah dem Ende) in den ff

Lenkarm. Ziehen Sie die Schraube ( ) auf der ﬂachen Stelle an. Setzen Sie den gg

Lenkarm in den Bugfahrwerkshalter und ziehen die Schraube ( ) auf der ﬂachen hh

Stelle an.

10. Montieren Sie die Motorhaube, den Propeller und die Tragächen.

Falls notwendig demontieren Sie in umgekehrter Reihenfolge.

WICHTIG: Reinigen und schmieren Sie die Teile der Schwimmer wie benötigt.

Überprüfen Sie immer ob die Anlenkungen und das Ruder frei beweglich sind.

Versichern Sie sich das die Feder das Ruder zurück in die unterste Position drückt

bevor Sie das Flugzeug in das Wasser setzen. Ein nichtbefolgen könnte einen

Kontrollverlust zur Folge haben.

Geben Sie etwas wasserfesten Kleber auf die Schrauben und Muttern um

zu verhindern dass sich diese lösen.

Tipp

Apprentice® S 15e

Optional Float Set

Installation

Only use the ﬂoats if you are comfortable ﬂying your aircraft and have repeatedly

taken off, ﬂown and landed with success. Flying off water poses a higher risk to the

airplane because the electronics can fail if they come in contact with water.

•Refer to your Apprentice manual for tips about taxiing, takeoff and landing on water.

•Replacement parts are available, refer to parts list on back.

1. Where installed, remove the ﬂight battery, wings, propeller, cowling, nose gear and

main gear from the fuselage.

2. Inside the fuselage, disconnect the steering clevis ( ) from the steering servo A

arm ( ). Move the linkage forward and disconnect the main steering arm ( ) from B C

the linkage ( ), then push the linkage back in the fuselage to clear the hole in the D

fuselage.

Float Strut Assembly

3. Loosen the 2 screws ( ) in the steering mount and remove the plate ( ) from the EF

slot in the fuselage.

4. Install the front ﬂoat strut ( -wide center insert bend) in the slot in the fuselage so G

the angle of the strut legs points to the front of the aircraft.

5. Reinstall the plate in the slot over the front strut, tightening the 2 screws in the

steering mount and through the plate.

Pull the steering linkage forward and install the steering arm on the Z-bend, then

connect the clevis to the second hole from the inside in the steering servo arm.

6. Push together the legs of the rear ﬂoat strut ( -narrow center insert bend) and H

insert the top of the strut in the slot in the bottom of the fuselage so the angle of the

strut legs point to the rear of the aircraft. Release the legs of the strut and pull on the

strut to ensure it is fully installed in the fuselage.

Install 2 straps ( ) on the rear strut and the fuselage using 4 screws ( ).I J

7. Install the Floats onto Struts

•Install the left ﬂoat ( ) on the front and rear struts so the rudder mount is near the K

rear of the aircraft.

•Install the front and rear horizontal struts ( ) on the left ﬂoat.L

•Install the right ﬂoat ( ) on the horizontal, front and rear struts. M

•Install and tighten the 8 screws ( ) on the ﬂoats and struts. N

8. Cross Strut Installation

•Slide 2 bands ( ) on a cross strut ( ). Install the cross strut with the 2 bands on the O P

left side of the front and rear ﬂoat struts.

•Install the 2 front clamp mounts ( ) on each side of the front strut using 2 screws Q

( ) and 2 nuts ( ).S T

•Install the 2 rear clamp mounts ( ) on each side of the rear strut using 2 screws ( ) R S

and 2 nuts (T).

•Install the cross struts on the clamp mounts using 4 clips ( ).U

9. Rudder and Linkage Assembly

Always ensure the ﬂoat rudder is centered when the rudder stick is at neutral on your

transmitter so the aircraft steers straight in the water. If needed, adjust the length of

the linkage by turning the clevis on the linkage.

•On the left ﬂoat, install the ﬂoat rudder post ( ) in the mount ( ) and the ﬂoat V W

rudder arm ( ) using the screw ( ) with the ﬂoat rudder arm pointing to the right. X Y

•Install the linkage ( ) in the tube ( ).Zaa

•Install the tube through the 2 bands on the left strut and the guide (bb) on the left ﬂoat.

The threaded end of the linkage will go towards the rear of the ﬂoats.

•Turn the clevis ( ) onto the threads of the linkage. Connect the linkage to the innermost cc

hole of the ﬂoat rudder arm using the clevis and band (dd).

•Insert the linkage Z-bend in the outermost hole of the steering arm ( ).ee

•Install the end of the shaft ( ) (with the ﬂat spot near the end) into the steering ff

arm. Tighten the screw ( ) in the arm onto the ﬂat spot. Install the steering arm gg

assembly into the nose gear mount and tighten the screw ( ) onto the ﬂat spot on hh

the shaft.

10. Install the cowling, propeller and wings.

If needed, disassemble in reverse order.

IMPORTANT: Clean and lubricate ﬂoat set parts as needed. Always ensure the rudder

and linkage move freely. Ensure the spring on the rudder returns the rudder to its

lowest position before placing your aircraft in the water. Failure to do so may result in

loss of control.

Apply a small amount of waterproof glue to the screws and nuts to prevent

loosening.

Tip

Produkt Specifikationer

Mærke:	E-flite
Kategori:	Radiostyret legetøj
Model:	EFLA550

Har du brug for hjælp?

Hvis du har brug for hjælp til E-flite EFLA550 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Radiostyret legetøj E-flite Manualer

E-flite Viper 64mm EDF Manual

7 Oktober 2024

E-flite Beechcraft D18 1.5m Manual

3 September 2024

E-flite Opterra 2M Wing PNP Manual

21 August 2024

E-flite EC-1500 Twin Manual

21 August 2024

E-flite EFLG100 Manual

21 August 2024

E-flite UMX Radian BNF Manual

21 August 2024

E-flite Mystique 2.9m ARF Manual

21 August 2024

E-flite UMX F4U Corsair Manual

21 August 2024

E-flite T-28 1.2m BNF Basic Manual

21 August 2024

E-flite UMX Habu 180 DF BNF Manual

21 August 2024

Radiostyret legetøj Manualer

Nyeste Radiostyret legetøj Manualer

Sharper Image Virtual Pong Manual

19 December 2024

Sharper Image RC Gravity Rover Manual

18 December 2024

Sharper Image Pocket Video Drone Manual

18 December 2024

Sharper Image Shadow Fighter Manual

18 December 2024

Sharper Image Space Blaster Shooting Game Manual

18 December 2024

Axial Wraith Spawn Manual

15 December 2024

Reely JoVage 4x4 V2 Manual

12 December 2024

MJX Hyper GO Manual

12 December 2024

Amewi MEW4 Manual

11 December 2024

Amewi ALLRock H8 Scale Crawler Manual

4 December 2024
