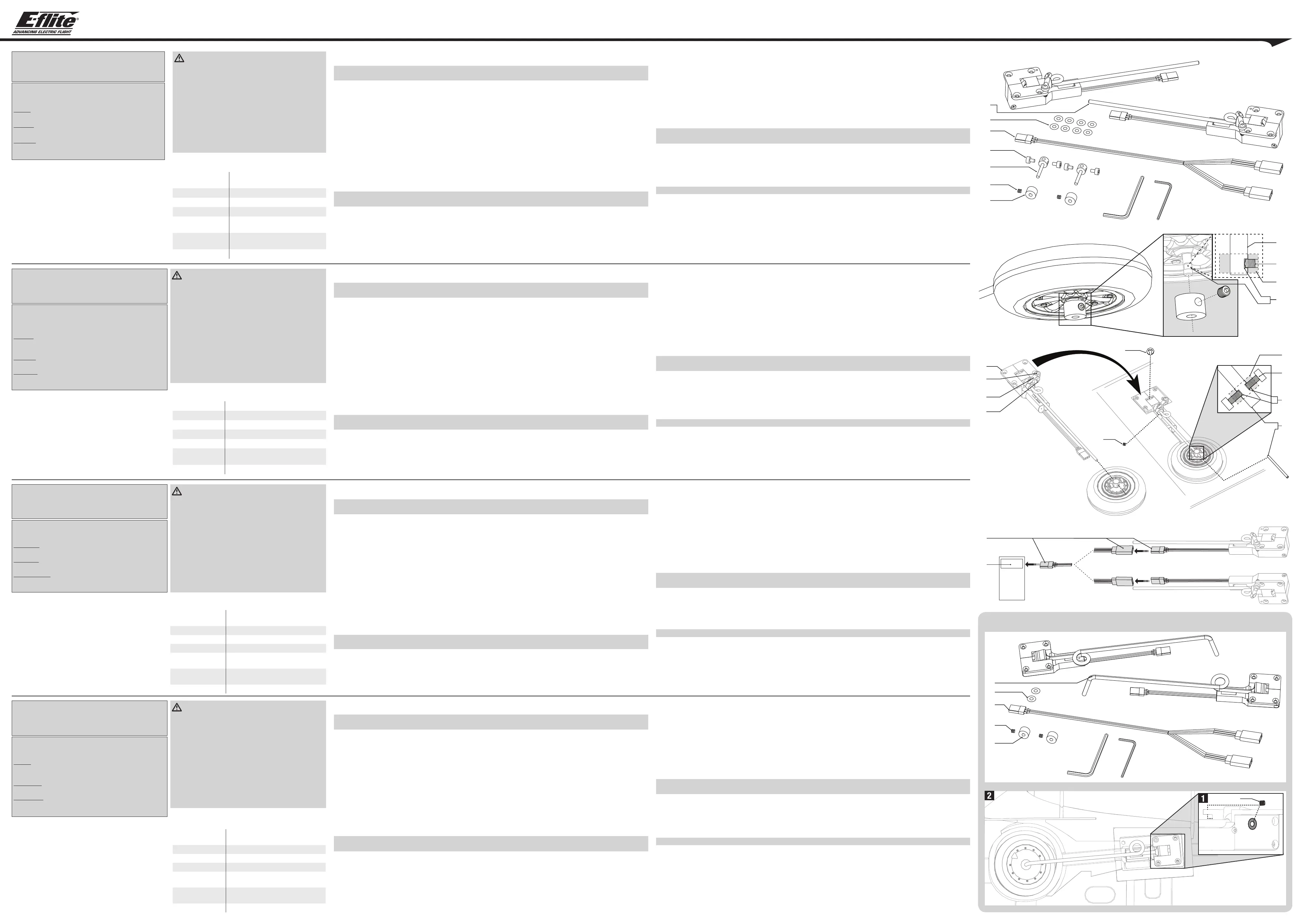

1. Loosely assemble an axle , screws , wheel and wheel collar and (A) (B) (C)

setscrew (D) on each retract strut. If needed, use nylon washers as spac(E) -

ers to prevent the wheel from rubbing on the strut.

2. Tighten the setscrew in the wheel collar to mark the axle.

3. Loosen the setscrew, remove the wheel collar and use a ﬁle to make a ﬂat

spot (F) at your mark, then replace the collar on the axle. Use threadlock when

tightening the setscrew.

4. Connect the retracts to your receiver and extend the struts (if needed) to

position the unit in your aircraft. Mark screw positions using the screw holes

in the retract.

5. Install the left and right retracts in your aircraft (right retract shown) using (G)

the screws provided with your aircraft or #4 x 1/2-inch (or M3) countersunk

wood screws.

6. Operate the gear and position the wheel in the center of the wheel well, then

mark the strut for length.(H)

7. Operate the gear and position the axle assembly on the strut so that the aircraft

rolls straight, then tighten the axle screws to mark the strut.

8. Remove the axle assembly, cut the strut (H) to length and ﬁle ﬂat spots on (F)

the strut marks.

9. Install the axle assembly on the strut and tighten screws using threadlock.

An E-clip (K) and setscrew hold the strut in the gear. (L)

If needed, switch the sides of the ball link , ball post , lock nut and the (M) (N) (O)

strut in the EFLG120 gear.

Einbau

Wenn Sie die Artikelnummer EFLG115 gekauft haben folgen Sie bitte den Anweisungen in dem Abschnitt EFLG115.

HINWEIS: Stellen Sie immer sicher, dass die Fahrwerksbeine und Räder so montiert sind dass Ein- und Ausfahren ohne Behinderung möglich ist und das Flugzeug

bei neutralem Ruder gerade rollt. Nichtbeachtung könnte Schaden am Fluggerät oder Fahrwerk verursachen.

installation

Si vous avez acheté la ref. EFLG115, suivez les instructions de la section relative à l’installation de la ref. EFLG115.

REMARQUE: Toujours contrôler que les trains et les roues sont installés de façon à manoeuvrer sans blocage et que les roues roulent parfaitement droit quand la

dérive est au neutre. Un non-respect de cette consigne peut entraîner des dommages au train et à l’avion.

installazionE

Se avete acquistato l’EFLG115, seguite le istruzioni per l’installazione, nella sezione apposita.

AVVISO: Veriﬁcare sempre che nell’installazione dei carrelli e delle ruote non vi siano impedimenti all’estensione e alla retrazione delle gambe, e che il modello

vada diritto quando il comando timone è al centro. In caso contrario si potrebbe danneggiare l’aereo o il carrello.

10- to 15-Size Retractable Main Gear

Instruction Manual | Bedienungsanleitung | Manuel d’utilisation | Manuale di Istruzioni (EFLG100, EFLG110, EFLG115, EFLG120)

1. Connect the gear unit connectors to the wire harness connectors (I). The left

and right gear can be connected to either side of this Y-harness. Install the wir-

ing in your aircraft so that it does not interfere with the receiver antennas and

decrease radio reception.

2. Insert the single connector of the wire harness into the Gear port of your

receiver (J). An Auxiliary port may be used if the Gear port is in use.

3. Power on your transmitter and receiver.

4. Operate the channel control on your transmitter to which you have connected

the gear.

5. Servos may need to be reversed in your transmitter for correct operation. If

using a 2.4GHz system, always rebind after servo reversing to reset the

receiver failsafe.

Einbau EFlG115

installation EFlG115

EFlG115 installazionE

NOTICE

All instructions, warranties and other collateral documents are subject to

change at the sole discretion of Horizon Hobby, Inc. For up-to-date product

literature, visit horizonhobby.com and click on the support tab for this product.

Meaning of Special Language

The following terms are used throughout the product literature to indicate

various levels of potential harm when operating this product:

NOTICE: Procedures, which if not properly followed, create a possibility of

physical property damage AND a little or no possibility of injury.

CAUTION: Procedures, which if not properly followed, create the probability of

physical property damage AND a possibility of serious injury.

WARNING: Procedures, which if not properly followed, create the probability

of property damage, collateral damage, and serious injury OR create a high

probability of superﬁcial injury.

WARNING: Read the ENTIRE instruction manual to become familiar

with the features of the product before operating. Failure to operate the

product correctly can result in damage to the product, personal property

and cause serious injury.

This is a sophisticated hobby product. It must be operated with caution and

common sense and requires some basic mechanical ability. Failure to operate

this Product in a safe and responsible manner could result in injury or dam-

age to the product or other property. This product is not intended for use by

children without direct adult supervision. Do not attempt disassembly, use with

incompatible components or augment product in any way without the approval

of Horizon Hobby, Inc. This manual contains instructions for safety, operation

and maintenance. It is essential to read and follow all the instructions and

warnings in the manual, prior to assembly, setup or use, in order to operate

correctly and avoid damage or serious injury.

Age Recommendation: Not for children under 14 years. This is not a toy.

Thank you for purchasing the E-ﬂite

® 10- to 15-Size Electric Retracts. These

self-contained units are powered from your model’s receiver and do not require

separate servos.

REQuiRED tools

oFile o Threadlock

o Screwdriver o Rotary tool with cutoff wheel

spEciFications

Current draw Idle: 5mA

Operating: 150mA (maximum)

Operating voltage range 4.8–7.4V

Aircraft weight 0.9–2.0 kg (2.0–4.5 lb)

Unit weight Main gear 55 g (1.9 oz) each

Pulse width trigger points Down: 1.331ms

Up: 1.690ms

Operation with FM

and DSM

FM: 22ms frame rate, 5V signal

DSM: 20ms frame rate, 3.3V signal

Sequence time @ 4.8V 1.25sec, @ 6.0V 1sec, @7.4V 0.8sec

installation

If you purchased EFLG115, follow the installation instructions in the EFLG115 Installation section.

NOTICE: Always ensure the retracts and wheels are installed so that there are no obstructions when extending and retracting the struts and that the wheels roll

straight when the rudder is at neutral. Failure to do so could result in damage to the aircraft or gear.

EFlG115 installation

1. Insert the included pre-bent strut into the retract. Tighten the two setscrews (L)

to secure the strut.

2. Loosely assemble your wheel, wheel collar and setscrew on each (C) (D)

retract strut. If needed, use nylon washers as spacers to prevent the wheel (E)

from rubbing on the strut.

3. Tighten the setscrew in the wheel collar to mark the strut.

4. Loosen the setscrew, remove the wheel collar and use a ﬁle to make a ﬂat

spot (F) at your mark, then replace the collar on the strut. Use threadlock when

tightening the setscrew.

5. Connect the retracts to your receiver and extend the struts (if needed) to

position the unit in your aircraft. Mark screw positions using the screw holes

in the retract.

6. Install the left and right retracts in your aircraft (right retract shown) using (A)

the screws provided with your aircraft or #4 x 1/2-inch (or M3) countersunk

wood screws.

Two setscrews hold the strut in the gear.(L)

Tip: If installing a retract on a wood mounting rail, drill holes smaller than your mounting screws ﬁrst. Install the mounting screws in the drilled holes, then carefully

remove them. Harden the threads in the wood using thin CA (cyanoacrylate adhesive).

Tip: If installing a retract on a wood mounting rail, drill holes smaller than your mounting screws ﬁrst. Install the mounting screws in the drilled holes, then carefully

remove them. Harden the threads in the wood using thin CA (cyanoacrylate adhesive).

EFlG110 nosEGEaR stEERinG

Connect the steering pushrod to the steering arm on the nosegear.

RaDio connEctions anD opERation

NOTICE: These retracts will only operate with the included Y-harness.

HINWEIS

Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können

im eigenen Ermessen von Horizon Hobby, Inc. jederzeit geändert werden.

Die aktuelle Produktliteratur ﬁnden Sie auf horizonhobby.com unter der

Registerkarte „Support“ für das betreffende Produkt.

Spezielle Bedeutungen

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet,

um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts

hinzuweisen:

HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich

möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen

ergeben.

ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich

wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.

WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich

wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen

ODER mit hoher Wahrscheinlichkeit oberﬂächliche Verletzungen.

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor

dem Betrieb mit den Produktfunktionen vertraut zu machen. Wird das

Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder

persönlichem Eigentum führen oder schwere Verletzungen verursachen.

Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und

gesundem Menschenverstand betrieben werden und benötigt gewisse

mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und

verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden

am Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht

für die Verwendung durch Kinder ohne direkte Überwachung eines Erwach-

senen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, Inc., das

Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf

jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen

für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusam-

menbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im

Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben

werden kann und Schäden oder schwere Verletzungen vermieden werden.

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

Vielen Dank für den Kauf des E-ﬂite 10 - bis 15er - Größe elektrischen

Einziehfahrwerks. Das Fahrwerk wird über den Empfänger mit Strom versorgt

und benötigt keine separaten Servos.

ERFoRDERlichEs WERkzEuG

oFeile o Schraubensicherungslack

oSchraubendreher o Handbohrer mit Trennscheibe

spEziFikationEn

Stromaufnahme Leerlauf: 5mA; Betrieb: 150mA (Maximum)

Betriebsspannung 4,8–7,4V

Luftfahrzeug Gewicht 0,9–2,0 kg

Gewicht Fahrwerk 55 g (je)

Pulsbreite Triggerpunkte Runter: 1,331ms; Rauf: 1,690ms

Betrieb mit FM

und DSM

FM: 22ms Pulsrate, 5V signal

DSM: 20ms Pulsrate, 3,3V signal

Sequenzzeit bei 4,8V 1,25 sec, bei 6,0V 1 sec, bei 7,4V 0,8 sec

1. Montieren Sie lose eine Achse , Schrauben und einen Stellring und (A) (B) (C)

Madenschraube (D) auf jede Strebe. Verwenden Sie falls nötig Nylon Unter-

legscheiben als Distanzstücke um das Rad daran zu hindern mit dem Gummi

an der Strebe zu scheuern.

2. Ziehen Sie die Madenschraube an um die Achse zu markieren.

3. Lösen Sie die Madenschraube, entfernen den Stellring und feilen Sie mit einer

Feile eine ﬂache Stelle an der Markierung und setzen dann den Stellring (F)

wieder auf. Verwenden Sie zur Sicherung Schraubensicherungslack.

4. Schließen Sie das Fahrwerk an den Empfänger an und justieren die Räder

auf der Strebe passend. Markieren Sie die Schraubpositionen durch die

Schraublöcher im Fahrwerk.

5. Montieren Sie die das linke und rechte Einziehfahrwerk (rechtes Fahrwerk

(G) abgebildet) aus dem Lieferumfang des Flugzeuges oder mit 8 M3

Holzschrauben.

6. Lassen Sie das Fahrwerk in Position fahren und markieren auf der Strebe die

passenden Länge.

7. Lassen Sie das Fahrwerk in Position fahren und richten die Strebe so aus dass

das Flugzeug gerade rollt und ziehen dann die Achsschraube auf der Strebe

wieder fest.

8. Entfernen Sie die Achse, kürzen sie auf die benötigte Länge und feilen die

Markierungen (F) ﬂach.

9. Montieren Sie die Achse in dem Fahrwerk und ziehen die Schrauben mit

Schraubensicherungslack fest.

Im Fahrwerk werden die Streben durch einen E-Clip und eine Madenschraube (K)

gehalten.

Falls notwendig tauschen Sie die Seiten von Kugelkopf und Pfanne (M) (N)

Stopmutter (O) im Fahrwerk.

Tipp: Wenn Sie ein Einziehfahrwerk auf einer Holzstrebe befestigen bohren Sie als erstes Löcher die etwas kleiner als die Schrauben sind. Drehen Sie die

Schrauben dann ein und vorsichtig wieder aus. Härten Sie dann das Holzgewinde mit dünnﬂüssigen.

1. Setzen Sie die vorgebogenen Fahrwerksbeine in die Fahrwerkshalter ein.

Ziehen Sie die beiden Madenschrauben zur Sicherung an.(L)

2. Setzen Sie lose das Rad, den Stellring und die Madenschraube auf (C) (D)

jedes Fahrwerksbein auf. Verwenden Sie falls notwendig die Kunststoffunter-

legscheiben als Distanzstücke damit das Rad nicht am Bein scheuert.

3. Ziehen Sie die Madenschraube in dem Stellring zur Markierung auf dem

Fahrwerksbein an.

4. Lösen Sie die Madenschraube wieder, nehmen den Stellring ab und feilen an

der Markierung das Bein ﬂach. Verwenden Sie Schraubensicherungslack (F)

wenn Sie die Madenschraube wieder festziehen.

5. Schließen Sie das Fahrwerk an den Empfänger an und fahren das Fahrwerk

aus um falls notwendig die Einheit im Flugzeug auszurichten. Markieren Sie

die Positionen der Schrauben mit den Schraublöchern des Fahrwerks.

6. Setzen Sie das linke und rechte Fahrwerk ein (rechtes Fahrwerk A

abgebildet) und schrauben es mit den Schrauben aus dem Lieferumfang oder M3

Holzschrauben ein.

Zwei Madenschrauben sichern die Fahrwerksbeine im im Fahrwerk.(L)

Tipp: Wenn Sie ein Einziehfahrwerk auf einer Holzstrebe befestigen bohren Sie als erstes Löcher die etwas kleiner als die Schrauben sind. Drehen Sie die

Schrauben dann ein und vorsichtig wieder aus. Härten Sie dann das Holzgewinde mit dünnﬂüssigen.

EFlG110 buGRaDstEuERunG

Schließen Sie das Lenkgestänge an dem Lenkhebel des Bugrads an.

Rc-anschluss unD bEtRiEb

HINWEIS: Dieses Fahrwerk arbeitet nur mit dem im Lieferumfang enthaltenen Y-Kabel.

1. Schließen Sie den Fahrwerksanschlüsse an die Y-Kabel an.(I)

2. Der linke und rechte Anschluß kann frei gewählt werden. Legen Sie die Kabel

im Rumpf, so dass sie nicht mit den Antennen zusammenliegen und so den

Empfang schwächen könnten.

3. Schalten Sie den Sender und Empfänger ein.

4. Schalten Sie den gewählten Fahrwerkskanal.

5. Es kann notwendig sein, dass Sie die Servolaufrichtung am Sender

reversieren müssen. Sollten Sie ein 2,4GHz System verwenden binden Sie

nach dem Servoreverse neu damit die Failsafeposition gespeichert wird.

REMARQUE

La totalité des instructions, garanties et autres documents est sujette à

modiﬁcation à la seule discrétion d’Horizon Hobby, Inc. Pour obtenir la

documentation àjour, rendez-vous sur le site horizonhobby.com et cliquez sur

l’onglet de support de ce produit.

Signiﬁcation de certains termes spéciﬁques

Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer

différents niveaux de danger lors de l’utilisation de ce produit:

REMARQUE: Procédures qui, si elles ne sont pas suivies correctement, peuvent

entraîner des dégâts matériels ET éventuellement un faible risque de blessures.

ATTENTION: Procédures qui, si elles ne sont pas suivies correctement, peuvent

entraîner des dégâts matériels ET des blessures graves.

AVERTISSEMENT: Procédures qui, si elles ne sont pas suivies correctement,

peuvent entraîner des dégâts matériels et des blessures graves OU engendrer

une probabilité élevée de blessure superﬁcielle.

AVERTISSEMENT: Lisez la TOTALITÉ du manuel d’utilisation aﬁn de vous

familiariser avec les caractéristiques du produit avant de le faire fonctionner.

Une utilisation incorrecte du produit peut entraîner sa détérioration, ainsi

que des risques de dégâts matériels, voire de blessures graves.

Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence

et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation

irresponsable de ce produit ne respectant pas les principes de sécurité peut

provoquer des blessures, entraîner des dégâts matériels et endommager le

produit. Ce produit n’est pas destiné à être utilisé par des enfants sans la surveil-

lance directe d’un adulte. N’essayez pas de démonter le produit, de l’utiliser avec

des composants incompatibles ou d’en améliorer les performances sans l’accord

d’Horizon Hobby, Inc. Ce manuel comporte des instructions relatives à la sécurité,

au fonctionnement et à l’entretien. Il est capital de lire et de respecter la totalité

des instructions et avertissements du manuel avant l’assemblage, le réglage et

l’utilisation, ceci aﬁn de manipuler correctement l’appareil et d’éviter tout dégât

matériel ou toute blessure grave.

14 ans et plus. Ceci n’est pas un jouet.

Nous vous remercions pour l’achat du train rentrant électrique E-ﬂite classe

10-15. Ce train rentrant est composé d’unités indépendantes alimentées par le

récepteur de votre modèle, aucun servo n’est requis.

outils REQuis

oLime oTournevis

oFrein ﬁlet o Disque à découper

caRactéRistiQuEs tEchniQuEs

Consommation de courant En attente: 5mA;

En fonctionnement: 150mA (max)

Tension d’alimentation 4,8–7,4V

Masse de l’avion 0,9–2 kg

Masse d’une unité Train principal 55 g (chaque unité)

Largeur d’impulsion des

points de déclenchement

Bas: 1,331ms

Haut: 1,690ms

Fonctionnement en FM

et DSM

FM: taux de rafraîchissement 22ms, signal 5V

DSM: taux de rafraîchissement 20ms, signal 3,3V

Durée de la séquence @ 4,8V 1,25s; @ 6V 1s; @ 7,4V 0,8s

1. Placez mais sans les serrer, les vis sur l’axe , puis placez la roue, la (B) (A)

bague (C) et sa vis (D), effectuez cette opération pour chaque jambe du train

rentrant. Si nécessaire, utilisez des rondelles en nylon pour éviter que la (E)

roue entre en friction avec la jambe de train.

2. Serrez la vis de la bague de façon à marquer l’axe.

3. Desserrez la vis, retirez la bague et utilisez une lime pour effectuer un méplat

(F) au niveau de la marque, puis replacez la bague sur l’axe, utilisez du frein

ﬁlet quand vous serrez la vis.

4. Reliez les unités de train à votre récepteur et déployez les jambes (si

nécessaire) pour positionner les unités sur votre avion. Marquez les positions

des vis en utilisant les trous des trains.

5. Installez les trains gauche et droit sur votre avion (le train droit est (G)

représenté) en utilisant les vis fournies avec votre avion ou à l’aide de 8 vis à

bois à têtes fraisées M3 x 12mm.

6. Glissez la roue sur la jambe du train de façon à la placer au centre de son

logement, puis effectuez une marque pour noter la longueur de jambe à (H)

scier.

7. Ouvrez le train et réglez l’angle des roues de manière que l’avion roule

parfaitement droit, puis serrez les vis aﬁn de marquer les jambes.

8. Retirez l’axe avec la roue, coupez la jambe au niveau de la marque et (H)

effectuez à l’aide d’une lime des méplats au niveau des marques des vis (F)

sur les jambes.

9. Installez l’axe avec la roue sur la jambe et serrez les vis en utilisant du frein ﬁlet.

Un E-clip et une vis maintiennent la jambe sur le train. (K) (L)

Si nécessaire, vous pouvez permuter la position de la chape , de la rotule (M) (N)

et de l’écrou (O).

Conseil: Si vous installez le train sur des longerons en bois, pré-percez en premier des trous de diamètre inférieur au diamètre des vis. Vissez les vis puis retirez-les

délicatement. Renforcez les ﬁlets dans le bois en utilisant de la colle Ca ﬁne.

1. Insérez la jambe pré-pliée dans le mécanisme. Serrez les deux vis sans tête

(L) pour ﬁxer la jambe.

2. Placez mais sans les serrer, la roue, la bague et sa vis , effectuez cette (C) (D)

opération pour chaque jambe du train rentrant. Si nécessaire, utilisez des ron-

delles en nylon pour éviter que la roue entre en friction avec la jambe de (E)

train.

3. Serrez la vis de la bague de façon à marquer l’axe.

4. Desserrez la vis, retirez la bague et utilisez une lime pour effectuer un méplat

(F) au niveau de la marque, puis replacez la bague sur l’axe, utilisez du frein

ﬁlet quand vous serrez la vis.

5. Reliez les unités de train à votre récepteur et déployez les jambes (si néces-

saire) pour positionner les unités sur votre avion. Marquez les positions des vis

de ﬁxation en utilisant les trous des trains.

6. Installez le mécanisme gauche et le droit sur votre avion (Mécanisme droit

(A) représenté) , utilisez les vis incluses avec votre avion ou 4 vis à bois à tête

fraisée M3.

Les deux vis sans tête maintiennent la jambe dans le mécanisme. (L)

Conseil: Si vous installez le train sur des longerons en bois, pré-percez en premier des trous de diamètre inférieur au diamètre des vis. Vissez les vis puis retirez-les

délicatement. Renforcez les ﬁlets dans le bois en utilisant de la colle Ca ﬁne.

EFlG110 RoulEttE DE nEz DiREctionnEllE

Connectez la tringlerie de direction au bras de la roulette de nez directionnelle.

bRanchEmEnt à la RaDio Et FonctionnEmEnt

REMARQUE: Ce train rentrant ne fonctionne qu’avec le cordon Y fourni.

1. Reliez les prises des unités aux prise du cordon Y . Le train gauche et le train (I)

droit peuvent être reliés de n’importe quel côté du cordon Y. Installez le cordon

sur votre avion de façon à ne pas interférer avec les antennes des récepteurs

aﬁn de ne pas dégrader la réception radio.

2. Insérez la prise solitaire du cordon dans le port GEAR de votre récepteur (J).

Vous pouvez utiliser un port auxiliaire si votre port GEAR est déjà utilisé.

3. Mettez votre émetteur et votre récepteur sous tension.

4. Activez la voie à l’émetteur correspondante à la voie de l’émetteur où le train

est relié.

5. Il sera peut-être nécessaire d’inverser les servos sur émetteur pour un

fonctionnement correct. Si vous utilisez une radiocommande en 2,4GHz,

n’oubliez pas d’effectuer une réaffectation du récepteur à l’émetteur après

avoir inversé le sens des servos.

AVVISO

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti

a cambiamenti a totale discrezione di Horizon Hobby, Inc. Per una

documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e fare

clic sulla sezione Support del prodotto.

Convenzioni terminologiche

Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini

per indicare i vari livelli di pericolo potenziale durante l’uso del prodotto:

AVVISO: indica procedure che, se non debitamente seguite, possono

determinare il rischio di danni alle cose E il rischio minimo o nullo di lesioni alle

persone.

ATTENZIONE: indica procedure che, se non debitamente seguite, determinano

il rischio di danni alle cose E di gravi lesioni alle persone.

AVVERTENZA: indica procedure che, se non debitamente seguite,

determinano il rischio di danni alle cose, danni collaterali e gravi lesioni alle

persone O il rischio elevato di lesioni superﬁciali alle persone.

AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare

con le caratteristiche del prodotto prima di farlo funzionare. Un uso

improprio del prodotto può causare danni al prodotto stesso e alle altre cose e

gravi lesioni alle persone.

Questo aeromodello è un prodotto soﬁsticato per appassionati di modellismo.

Deve essere azionato in maniera attenta e responsabile e richiede alcune

conoscenze basilari di meccanica. L’uso improprio o irresponsabile di questo

prodotto può causare lesioni alle persone e danni al prodotto stesso o alle altre

cose. Questo prodotto non deve essere utilizzato dai bambini senza la diretta

supervisione di un adulto. Non tentare di smontare, utilizzare componenti

incompatibili o modiﬁcare il prodotto in nessun caso senza previa approvazione

di Horizon Hobby, Inc. Questo manuale contiene le istruzioni per la sicurezza,

l’uso e la manutenzione del prodotto. È fondamentale leggere e seguire tutte le

istruzioni e le avvertenze del manuale prima di montare, impostare o utilizzare

il prodotto, alﬁne di utilizzarlo correttamente e di evitare di causare danni alle

cose o gravi lesioni alle persone.

Almeno 14 anni. Non è un giocattolo.

Grazie per aver acquistato il prodotto Retrattili Elettrici della E-ﬂite di misura da

10- a 15. Questi retrattili autonomi sono alimentati dalla ricevente del vostro

modellino e non hanno bisogno di altri servo.

attREzzi nEcEssaRi

oLima oFrenaﬁletti

oCacciavite oTrapano con disco da taglio

caRattERistichE

Assorbimento

di corrente

Fermo: 5mA

Operativo: 150mA (massimo)

Tensione operativa 4,8–7,4V

Peso dell’aereo 0,9–2,0 kg

Peso dell’unità Carrello principale 55 g ciascuno

Larghezza dell’impulso Basso: 1,331ms

Alto: 1,690ms

Funzionamento con

FM e DSM

FM: 22ms frame rate, 5V segnale

DSM: 20ms frame rate, 3,3V segnale

Durata della sequenza @ 4,8V 1,25 sec, @ 6,0V 1 sec, @ 7,4V 0,8 sec

1. Montare l’asse (A), le viti , le ruote con i loro collari e i grani su (B) (C) (D)

ciascuna gamba del carrello senza stringere. Se necessario usare le rondelle

di nylon come distanziali per evitare che le ruote tocchino contro le gambe.(E)

2. Stringere i grani dei collari per fare un segno sulle gambe.

3. Allentare i grani, togliere i collari e usare una lima per spianare nel punto in (F)

cui si è fatto il segno, poi rimettere i collari sull’asse. Mentre si stringono i grani

usare del frenaﬁletti.

4. Collegare i retrattili al ricevitore e, se necessario, estendere le gambe per

posizionare l’unità sull’aereo. Segnare la posizione delle viti usando i fori del

carrello retrattile.

5. Montare i carrelli destro e sinistro sull’aereo (viene mostrato il destro (G))

usando le viti fornite con l’aereo o 8 viti da legno con testa svasata M3.

6. Attivare il carrello e posizionare le ruote al centro della loro sede, quindi

segnare la gamba per la lunghezza.(H)

7. Attivare il carrello e montare l’insieme dell’asse sulla gamba in modo che

l’aereo vada diritto, poi stringere le viti dell’asse sulla gamba per lasciare un

segno.

8. Togliere l’insieme dell’asse, tagliare la gamba alla lunghezza giusta e con (H)

una lima spianarla nel punto in cui si è fatto il segno.(F)

9 Rimontare l’asse sulla gamba e stringere le viti, bloccandole con frenaﬁletti.

Una e-clip e un grano tengono la gamba sul supporto del carrello. (K) (L)

Se necessario, scambiare i lati dell’attacco a sfera , della sua sede , del (M) (N)

dado di bloccaggio e della gamba sul carrello.(O)

Tip: Se si monta un carrello su di un supporto in legno, praticare dei fori più piccoli del diametro delle viti. Avvitare le viti di montaggio nei fori e poi toglierle con

attenzione. Indurire la ﬁlettatura nel legno con colla CA (cianoacrilica).

1. Inserire la gamba fornita, già piegata, nella meccanica del retrattile. Stringere i

due grani per ﬁssarla.(L)

2. Assemblare su ogni gamba, senza stringere, le vostre ruote, i collari e i (C)

grani (D). Se necessario, usare le rondelle in nylon come distanziali per (E)

evitare che le ruote tocchino contro la gamba.

3. Stringere i grani del collare per segnare la gamba.

4. Allentare i grani, togliere i collari delle ruote e usare una lima per spianare (F)

la gamba nel punto dove è rimasto il segno del grano. Quando si stringono i

grani usare del frenaﬁletti.

5. Collegate i carrelli retrattili al vostro ricevitore ed estendete le gambe (se

necessario) per posizionare l’unità sul vostro aereo. Segnate la posizione delle

viti attraverso i fori di ﬁssaggio del retrattile.

6. Installare i retrattili destro e sinistro sul vostro aereo (qui è illustrato quello

destro (A)), usando le viti fornite insieme all’aereo, oppure usare 4 viti per

legno da 12mm (o M3) con testa svasata.

Due grani trattengono la gamba al carrello.(L)

Tip: Se si monta un carrello su di un supporto in legno, praticare dei fori più piccoli del diametro delle viti. Avvitare le viti di montaggio nei fori e poi toglierle con
