7010 / 7025 / 7030 / 7035
(7010 + 7025)
Hinweis zur
Montage /
Bedienung
Further
tting / using
details
Instructions de
montage /
utilisation
Instructies voor
de montage /
bediening
Note per l‘
installazione /
uso
Upozornění k
montáži /
obsluze
7010 7025
7035
Tür-Zusatzschloss
Vielen Dank dass Sie sich für dieses ABUS
Produkt entschieden haben!
Bitte lesen Sie diese Anleitung vor der Mon-
tage und Inbetriebnahme sorgfältig durch.
Bewahren Sie die Anleitung auf und weisen
Sie jeden Nutzer auf die Bedienung des
Produktes hin.
Übergeben Sie die Anleitung bei einem Be-
sitzerwechsel auch dem Nachbesitzer.
Verpackungsmaterial von Kindern fern-
halten: Erstickungsgefahr!
Einsatzbereich und wichtige Hinweise
Das Tür-Zusatzschloss eignet sich für nach
innen önende einügelige Falz– und
Stumpüren, DIN-rechts und DIN-links
angeschlagen, für Türstärken von 38 bis
90 mm und Falzstärken von 0 bis 29 mm.
Montiert wird das Tür-Zusatzschloss innen
zur Sicherung der Griseite. Bei stabilen
Türen ist die Montageposition entweder
unter- oder oberhalb des Einsteckschlosses
(Abb. 1). Bei weniger stabilen Türen oder
bei erhöhten Sicherheitsanforderungen
empfehlen wir die Montage von zwei
Stück. Es wird dann eines unter- und eines
oberhalb des Einsteckschlosses montiert.
Der Schließkasten muss auf festem,
stabilem Untergrund befestigt werden.
Bitte auf bequeme Bedienung achten.
Um den Außenzylinder zusätzlich gegen
Manipulationen zu schützen, empfehlen wir
den Einsatz der ABUS Panzerplatte PZS70.
Das in Abb. 1 genannte ABUS Produkt TAS zur
Sicherung der Scharnierseite ist im Handel
erhältlich.
Die Tür-Zusatzschlösser 7010 und 7025 mit
VdS Anerkennung sind unter der Nummer M
110346 VdS registriert. Die VdS-Anerkennung
gilt nur mit der Verwendung eines VdS-
Klasse Home oder höher anerkanntem
Türzylinder.
Vor der Montage prüfen Sie bitte die
Einstellung der Tür. Stellen Sie sicher,
dass sich die Tür einwandfrei önen
und schließen lässt. Die Bohrlochtiefen
bzw. Schraubenlängen müssen auf die
örtlichen Gegebenheiten abgestimmt
werden. Austreten des Bohrers bzw. der
Schrauben auf der Rückseite vermeiden!
Ggf. mit Bohranschlag arbeiten oder die
vorhandenen Schrauben kürzen.
Symbolerklärung
Vorsicht!
Additional door lock
Thank you for choosing this ABUS product!
Please read these instructions carefully
before assembly and use. Keep them and
provide all users with instruction on how to
use the product.
In case of a change in ownership, pass the
instruction manual to the new owner.
Keep packaging material away from child-
ren: Danger of suocation!
Possible uses and important information
The additional door lock is suitable for single
rebated and non-rebated le hand doors
and right hand doors that open inwards, for
door thicknesses of between 38 and 90 mm
and folded thicknesses of between 0 and 29
mm. The additional door lock is mounted
inside to secure the handle side. With sturdy
doors the tting position is either below
or above the mortise lock (g. 1). With
less sturdy doors or if higher standards of
security are required we recommend that
you t two units, i.e. one below and one
above the mortise lock.
The striking plate must be xed on a
stable surface. Make sure that it is easy to
operate. In order to additionally protect
the rim cylinder against manipulation, we
recommend the use of ABUS armoured plate
PZS70. The ABUS product TAS mentioned in
Fig. 1 for securing the hinge side is available
from retail stores.
Additional door locks 7010 and 7025 which
are VdS approved are registered under VdS
number M 110346. VdS approval applies only
to the use of a VdS Class Home or higher
certied door cylinder.
Before installation, please check the setting
of the door. If necessary, readjust the ttings
so that the door opens and closes perfectly.
The depths of the drilled holes and screw
lenghts must be adjusted to the local
conditions. Avoid the drill or screws from
coming out at the back! Possibly work with
drill stopper or shorten existing screws.
Icon explanation
Caution!
Verrou de porte supplémentaire
Merci d’avoir choisi ce produit ABUS !
Veuillez lire cette notice attentivement avant
le montage et la mise en service. Conservez
ces instructions. Tous les utilisateurs doivent
en prendre connaissance.
En cas de changement de propriétaire,
la notice doit être remise au propriétaire
suivant.
Gardez le matériel d‘emballage hors de
portée des enfants : Risque d’asphyxie !
Application et indications importantes
Le verrou de porte supplémentaire
convient pour les portes à un seul battant
à recouvrement et à eur s‘ouvrant vers
l‘intérieur, à droite et à gauche, épaisseur
de porte de 38 à 90 mm et épaisseur de
recouvrement de 0 à 29 mm. Le verrou est
monté à l‘intérieur du côté de la poignée.
Sur les portes stables, le montage s‘eectue
soit sous soit sur la serrure à mortaiser
(schéma 1). Sur les portes moins stables ou
en cas d‘exigences de sécurité accrues, il
est recommandé de procéder à un double
montage, au-dessous et au-dessus de la
serrure à mortaiser.
La gâche doit être xé sur une surface
stable. S‘assurer que les serrures soient
faciles à utiliser. Pour protéger le cylindre
extérieur des manipulations, nous vous
recommandons l‘utilisation de la plaque
de blindage ABUS PZS70. Le produit ABUS
TAS pour la xation du côté de la charnière
illustrée en schéma 1 est disponible dans le
commerce.
Les verrous de porte supplémentaires 7010
et 7025 avec la certication VdS portent le
numéro d‘enregistrement M 110346 VdS.
L‘homologation VdS est valable uniquement
avec l‘utilisation d‘une classe VdS Home ou
du cylindre de porte reconnu plus haut.
Avant le montage contrôlez le réglage de
la porte. Assurez vous que la porte s‘ouvre
et se ferme sans aucun problème. Le
profondeurs de perçage ou les longueurs
des vis doivent être adaptées aux conditions
locales. Evitez le dépassement de perçage
ou des vis sur la face arrière! Utilisez le
cas échéant une butée de perçage ou
raccourcissez les vis de xation.
Explanation des symbols
Attention!
Deur-Oplegslot
Hartelijk dank dat u hebt gekozen voor dit
ABUS-product!
Lees voorafgaand aan de montage en
ingebruikname deze handleiding zorgvuldig
door. Bewaar deze handleiding en informeer
iedere gebruiker omtrent de bediening.
Geef bij verandering van eigenaar de
gebruiksaanwijzing aan de nieuwe eigenaar
door.
Houd verpakkingsmateriaal uit de buurt van
kinderen: Verstikkingsgevaar!
Toepassing en belangrijke instructies
Het deur-oplegslot is geschikt voor naar
binnen draaiende enkele opdek en stompe
deuren, DIN-rechts en DIN-links, deurdiktes
van 38 tot 90 mm en tot 29 mm opdek. De
deur-oplegslot wordt binnen gemonteerd
aan de sluitzijde. Bij stabiele deuren is
de montagepositie ofwel onder of boven
het insteekslot (a. 1). Bij minder stabiele
deuren of bij verhoogde eisen aan de
veiligheid is de montage van 2 stuks aan te
bevelen. Er wordt er dan één onder en één
boven het insteekslot gemonteerd.
De sluitkast moet worden vastgesteld op
een stabiele ondergrond. Gelieve erop te
letten, dat er een comfortabele bediening
mogelijk is. Om de buitencilinder extra
tegen ingrepen te beschermen, adviseren
wij het gebruik van een ABUS pantserplaat
PZS70. De ABUS product TAS (a. 1) voor het
beveiligen van de scharnierzijde is in de
handel verkrijgbaar.
De deur-oplegsloten 7010 en 7025 met VdS-
erkenning zijn onder nummer M 110346 VdS
geregistreerd. Het VdS-keurmerk is enkel van
toepassing bij gebruik van een deurcilinder
van VdS-klasse Home of hoger.
Voor de montage dient u de afstelling
van de deur te controleren. Zorg dat deze
correct functioneert. De boordieptes en
schroeengtes moeten aan het gevelelement
aangepast worden. Voorkom doorboren en/
of –schroeven! Eventueel met booraanslag
werken of de schroeven inkorten.
Uitleg van de symbolen
Voorzichtig!
Serratura supplementare
Grazie per avere scelto questo prodotto
ABUS!
Si raccomanda di leggere con attenzione le
istruzioni prima di eseguire il montaggio e
la messa in servizio. Conservare le istruzioni
e istruire ogni utente sulle modalità di
funzionamento.
In caso di cambio di proprietá, consegnare
le istruzioni al nuovo proprietario.
Tenere il materiale di imballaggio lonta-
no dalla portata dei bambini: Pericolo di
soocamento!
Possibilità d‘impiego e avvertenza
importante
La serratura e adatta per porte con o senza
incassatura che si aprono verso l‘interno
e verso destra o sinistra, spessori da 38
a 90 mm e incassature da 0 a 29 mm. La
serratura è montata all‘interno sul lato
maniglia. Nelle porte robuste la posizione di
montaggio si trova sotto o sopra la serratura
ad incasso (ill. 1). Nelle porte meno robuste
o, qualora fossero richiesti die requisiti di
sicurezza maggiori, si consiglia il montaggio
di 2 unità. In questo caso occorre montare
un‘ unità sotto e l‘altra sopra alla serratura
ad incasso.
La contropiastra deve essere ssata su
una supercie stabile. Osservare che sia
sempre garantita una comoda possibilità di
azionamento. Per proteggere ulteriormente
il cilindro esterno contro manipolazioni,
consigliamo il montaggio della piastra
corazzata ABUS PZS70. Il prodotto ABUS TAS
per ssare il lato della cerniera ragurato
nell‘ill. 1 è disponibile in commercio.
Le serrature supplementari per porte
7010 e 7025 con l‘approvazione VdS sono
registrate sotto il numero M 110346 VdS.
L‘approvazione VdS è valida esclusivamente
con l‘impiego di una categoria VdS Home
oppure di un cilindro superiore approvato.
Prima del montaggio vericare per favore la
regolazione della porta che si apri e chiudi
con facilità. Le profondità per trapanare
i fori, risp. le lunghezze delle viti devono
essere adatte alle condizioni particolari.
Evitare che la punta del trapano risp. la
vite fuoriesca dall‘altra parte! Se necessario
lavorare con arresto del trapano o accorciare
le viti.
Descrizione dei simboli
Attenzione!
Cerradura adicional de puerta
Gracias por comprar este producto de ABUS!
Lea las instrucciones con atención antes del
montaje y su puesta en marcha. Consérvelas
y explique a todos los usuarios como utilizar
el producto.
En caso de cambio de propietario, entregar
las instrucciones al nuevo propietario.
Mantenga el material de embalaje fuera del
alcance de los niños: ¡Peligro de asxia!
Aplicaciones e información importante
La cerradura adicional de puerta es apta
para puertas de una hoya que se abren
hacia el interior, a la derecha o la izquierda,
espesores de puerta entre 38 y 90 mm
y espesores de rebajo de 0 y 29 mm. La
cerradura adicional de puerta se monta en
la parte interior para asegurar el lado de
la manilla. En el caso de puertas estables
la posición de montaje es por debajo o por
encima de la cerradura empotrable (g. 1).
En el caso de puertas menos estables o en
caso de mayores exigencias de seguridad, se
recomienda el montaje de 2 unidades. En
ese modo, una unidad se monta por debajo
y otra se monta por encima de la cerradura
empotrable.
La caja de la cerradura debe jarse sobre
una supercie rme y estable. Asegúrese de
que pueda realizarse un manejo cómodo.
Para proteger adicionalmente el cilindro
exterior contra agresiones y manipulaciones,
recomendamos utilizar la placa de blindaje
ABUS PZS70. El producto de ABUS TAS
indicado en la g. 1 para asegurar el lado de
las bisagras está a la venta en los comercios
especializados.
Las cerraduras adicionales de puerta 7010,
7025 con homologación VdS están registradas
con el número M 110346 VdS. La aprobación
de VdS solo se aplica al uso de un clase VdS
Home o un cilindro de puerta certicado
superior.
Antes del montaje, comprobar el ajuste
de la puerta. Ha de garantizarse que la
puertase pueda abrir y cerrar sin problemas.
Las profundidades de los taladros o las
longitudes de los tornillos deben adaptarse
a las condiciones locales. Evítese la salida de
la broca o del tornillo por la parte trasera.
En caso necesario, trabajar con tope de
taladrado o acortar los tornillos existentes.
Descripción de los símbolos
¡Posibles
daños
materiales!
Instrucciones
de montaje
Přídavný dveřní zámek
Děkujeme, že jste se rozhodli pro tento
výrobek ABUS!
Před montáží a uvedením do provozu
si přečtěte prosím pečlivě tento návod.
Uchovejte tento návod po dobu použití
výrobku a seznamte každého uživatele s
obsluhou.
Uchovejte obalové materiály mimo dosah
dětí: nebezpečí udušení!
Všeobecná upozornění a důležitá
upozornění
Přídavný dveřní zámek se hodí pro dovnitř
otevírané jednokřídlové dveře s polodrážkou
nebo bez polodrážky, nasazené dle DIN
vpravo a vlevo, pro tloušťky dveří od
38 do 90 mm a tloušťky polodrážky od
0 do 29 mm. Přídavný dveřní zámek se
montuje uvnitř k zajištění strany rukojeti. U
stabilních dveří je montážní poloha buď pod
zapuštěným zámkem, nebo nad ním (obr. 1).
U méně stabilních dveří nebo při zvýšených
požadavcích na bezpečnost se doporučuje
montáž 2 kusů. Potom je namontován jeden
zámek pod zapuštěným zámkem a jeden
nad ním.
Uzavírací blok musí být upevněn na pevném,
stabilním podkladu. Dejte prosím pozor
na to, aby byla možná pohodlná obsluha.
Pro dodatečnou ochranu venkovní části
cylindrické vložky proti manipulacím
doporučujeme použití pancéřové desky ABUS
PZS70. Výrobek TAS od ABUS uvedený na obr.
1 k zajištění strany závěsu je k dostání v
obchodech.
Přídavné dveřní zámky 7010, 7025 s
certikátem VdS jsou registrovány pod číslem
M 110346 VdS. Potvrzení VdS platí pouze
s použitím VdSKlasse Home nebo s výše
osvědčeným dveřním válečkem.
Před montáží zkontrolujte prosím seřízení
dveří. Musí být zajištěno, že lze dveře
bezvadně otevírat a zavírat. Hloubky
vrtaných otvorů popř. délky šroubů musí
být sladěny s místními okolnostmi. Musí se
vyloučit průchod vrtáku, popř. šroubů na
zadní straně. Pracujte eventuálně s dorazem
vrtačky nebo šrouby, které jsou k dispozici,
zkraťte.
Vysvětlení symbolů
Pozor!

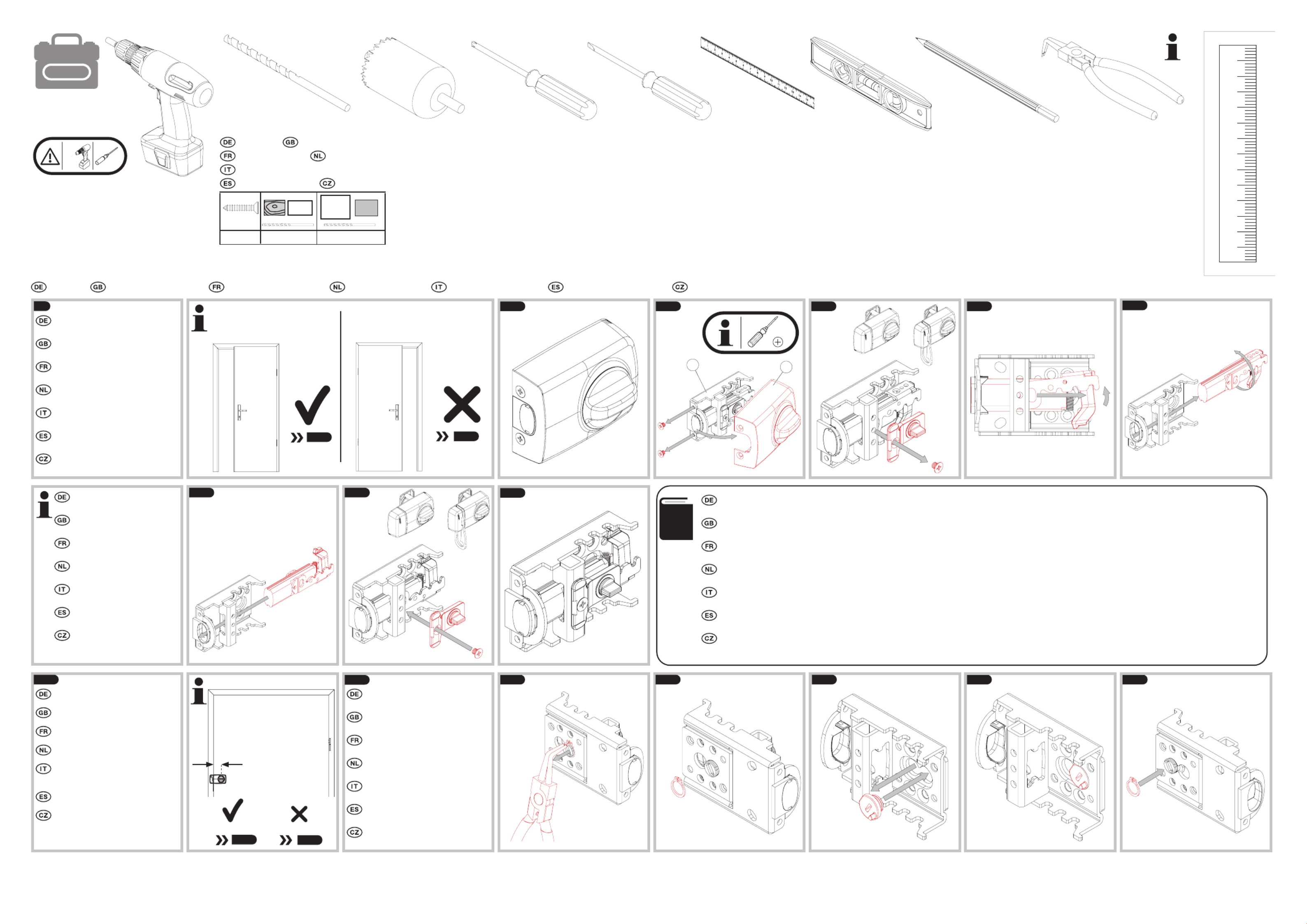

Abb.
fig.
schéma
afb.
ill.
fig.
obr. 1
TAS
TAS
7010/7025
7030/7035
7010/7025
7030/7035
J
H
I
E
D
C
B
F
A
G
I
H
K
L
7030
7035 7010
7025 7030
7035
7010
7025
Schablone K nicht geeignet für ABUS PZS70!
Zur Montage von ABUS 7010E oder 7025E auch
beiliegende separate Anleitung beachten!
Gauge K not suitable for ABUS PZS70! For
installing of ABUS 7010E or 7025E, also see the
separately enclosed instructions!
Gabarit K non appropié pour ABUS PZS70!
Pour le montage de ABUS 7010E ou 7025E, voir
également la notice de montage ci-jointe!
Sjabloon K niet geschikt voor ABUS PZS70! Voor
de montage van de ABUS 7010E of 7025E zie
ook bijgevoegde aparte handleiding!
Dima K non adatta per ABUS PZS70! Per il
montaggio di ABUS 7010E o 7025E si veda
anche alle presenti istruzioni per il montaggio!
Plantilla K no es adecuada para ABUS PZS70!
Para el montaje de ABUS 7010 E o 7025 E,
consúltense las instrucciones separadas.
Šablona K není vhodná pro ABUS PZS70! Pro
instalaci zařízení ABUS 7010E nebo 7025E viz
přiložený samostatný montážní návod!
S1
S2
S3
S4
S5
S6
S7
S8
nur VdS-Version mit Schutzblech
only VdS version with protective plate
seulement version VdS avec tôle de protection
alleen VdS-versie met beschermafdekking
solo versione VdS con lamiera protettiva
sólo versión VdS con chapa protectora
pouze verze VdS s plechovým krytem
S1: 2x M6 x 80 mm S5: 2x M6 x 16 mm
S2: 2x M6 x 27 mm S6: 2x 4,8 x 16 mm
S3: 2x M5 x 8 mm S7: 4x 5,5 x 50 mm
S4: 2x M6 x 25 mm S8: 1x 10 x 120 mm
7030

Produkt Specifikationer

Mærke: Abus
Kategori: Overvågningskamera
Model: 7010

Har du brug for hjælp?

Hvis du har brug for hjælp til Abus 7010 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Overvågningskamera Abus Manualer

Abus

Abus TVVR33602 Manual

9 December 2024
Abus

Abus TAS102 Manual

9 December 2024
Abus

Abus IPCB64510B Manual

27 September 2024
Abus

Abus IPCB68620 Manual

16 September 2024
Abus

Abus SK220 Manual

27 August 2024
Abus

Abus PPIC46520 Manual

27 August 2024
Abus

Abus TVSW11001 Manual

27 August 2024
Abus

Abus TVIP62561 Manual

27 August 2024
Abus

Abus TVAC47030 Manual

27 August 2024
Abus

Abus TVVR33601 Manual

27 August 2024

Overvågningskamera Manualer

Nyeste Overvågningskamera Manualer

Axis

Axis Q1800-LE-3 Manual

23 December 2024
Technaxx

Technaxx TX-30 Manual

22 December 2024
Honeywell

Honeywell Performance H4W8PER2V Manual

21 December 2024
Honeywell

Honeywell HC35WE5R3 Manual

21 December 2024
Hikvision

Hikvision DS-2CE12KF3T-LS Manual

18 December 2024
Bolin Technology

Bolin Technology B6-420 Manual

18 December 2024
Hikvision

Hikvision DS-2CE16U0T-LF Manual

18 December 2024
Hikvision

Hikvision DS-2CE10KF3T-LSYE Manual

18 December 2024
Hikvision

Hikvision DS-2CE10KF3T-LS Manual

18 December 2024
Hikvision

Hikvision DS-2CE76U0T-LMF Manual

18 December 2024
