Side 1/4

DF88 | Montage- und Bedienungsanleitung für ABUS Dachflächenfenster-Sicherung

DF88 | Installation and operation instructions for ABUS skylight window lock

DF88 | Instructions de montage et d’utilisation pour verrou de fenêtre de toit

DF88 | Montage- en bedieningsinstructie voor ABUS dakvenster beveiliging

DF88 | Istruzioni di montaggio ed uso della ABUS serratura per finestre nel tetto

Houten- metaal- of kunststof kozijnen

met staal versterking

kunststof kozijnen zonder

staal versterking

zonder ABUS BA- of IM100

chemisch anker

in combinatie met ABUS

BA- of IM100 chemisch anker

Gebruik BA- of IM100 chemisch anker

133

Abb./

g./

schéma/

a./

ill. 1

Abb./g./schéma/ a./ill. 2

These instructions are organised in the following sections:

I. General instructions IV. Tools

II. Possible uses V. Installation instructions

III. Pack contents VI. Operation

I. General instructions

DF88 oers additional protection from unauthorised intruders in your rooms.

The lock is suitable for dormer windows made of wood, metal and PVC where

lock body and locking case have to be tted at an angle of 90° to each other

(g. 1).

Some dormer windows are built like a normal window. In this case, FTS88

can be used.

Caution! Some dormer window types have a locked cleaning setting at

180°. Aer tting DF88, it may happen that this locked setting is no longer

possible.

Recommendation: Fit DF88 as low as possible to achieve a maximum turning

angle. Optimum protection can be achieved by proceeding according to these

installation and operation instructions. To prevent the risk of overtightening,

the fastening screws should be screwed in using a suitable tool and tightened

by hand. Only use ABUS fastening material.

The manufacturer does not assume any liability for possible injuries or dama-

ges caused during installation and/or by incorrect handling!

One entrance possibility of the whole object must be accessible with a key

from the outside.

II. Possible use

• DF88 is suitable for dormer windows which open to the outside and which

are hinged at the top or in the middle.

• DF88 is always mounted to the inside, with the locking case on the window

casement and the lock case on the frame.

• From an inner frame width of approx. 50 cm, two DF88 should be tted,

on the right or le, on the side or bottom. When only one lock is tted, it

should be positioned on the right side of the window.

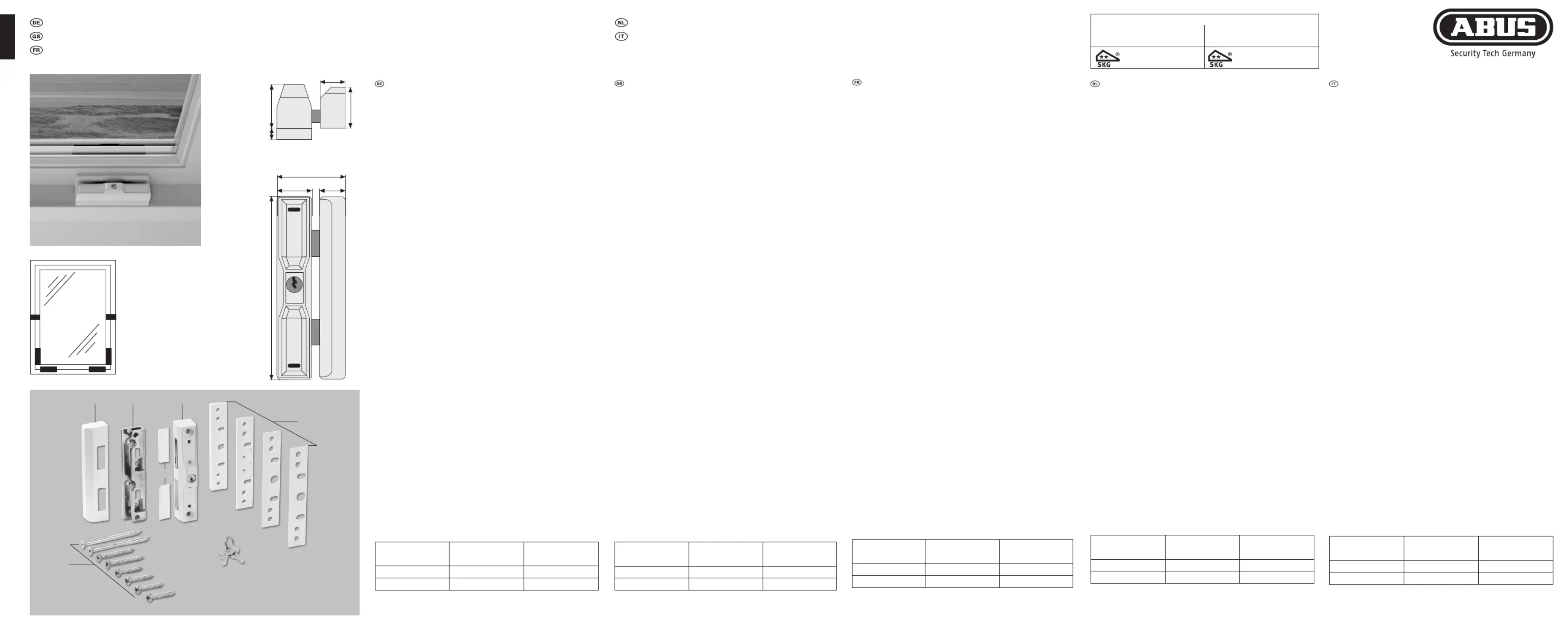

III. Pack contents (fig. 2)

• 1 lock case (1)

• 1 locking plate (2)

• 2 cover caps lock case (3)

• 1 cover locking plate (4)

• 1 set shims for lock case 1 each 1, 2, 4, 8 mm (5)

• Screws (6):

2 each 6,3 x 100 mm

2 each 6,3 x 60 mm

4 each 5,5 x 38 mm

IV. Installation tools

• Screwdriver

• Drill

• Saw, le for shortening the screws, possibly vice

Drilling table

For screws ØIn wood and PVC

without metal inlay

drill bit Ø

in aluminium and PVC

with metal inlay

drill bit Ø

6,3 mm 4,5 mm 5,0 mm

5,5 mm 4,0 mm 4,5 mm

Ce manuel comporte les chapitres suivants:

I. Indications d’ordre général IV. Outillage

II. Application V. Instructions de montage

III. Contenu de la livraison VI. Utilisation

I. Indications d’ordre général

DF88 ore en plus une protection contre les intrusions par eraction dans

votre logement. La serrure convient pour des lucarnes en bois, en aluminium

et en PVC, pour lesquelles le boîtier de serrure et le boîtier de gâche doivent

être montés dans un angle de 90° par rapport l’un à l’autre (schéma 1).

Certaines lucarnes sont construites comme une fenêtre normale. Dans ce cas,

FTS88 convient parfaitement.

Attention! Certains types de lucarne ont une position de nettoyage verrouil-

lable à 180°. Cette position de verrouillage n‘est peut-être plus accessible

après l’installation de DF88.

Recommandation: Pour obtenir un angle de pivotement maximal, montez

DF88 aussi loin que possible vers le bas. Pour un eet de protection optimal,

suivez les instructions de ce manuel d’installation et d’utilisation. An

d’éviter un serrage abusif, vissez et serrez les vis de xation à la main et avec

un outillage adéquat.

Utilisez exclusivement des accessoires ABUS.

Le fabricant n’assume aucune responsabilité pour d’éventuels blessures

ou dégâts causés pendant l’installation et/ou par suite de manipulations

inappropriées!

II. Application

• DF88 convient pour les lucarnes ouvrant vers l’extérieur, et pivotant dans la

partie supérieure ou au centre.

• DF88 est monté en principe du côté intérieur, la gâche sur le vantail et le

boîtier sur le châssis.

• A partir d’une largeur de châssis d’environ 50 cm, 2 éléments DF88 doivent

être montés. Position de montage à droite ou à gauche, latéralement ou

dans le bas.Lors du montage d’une seule serrure, celle-ci doit être montée

sur le montant latéral droit.

III. Contenu de la livraison (schéma 2)

• 1 boîtier (1)

• 1 gâche (2)

• 2 caches pour boîtier (3)

• 1 cache pour gâche (4)

• 1 ensemble d’entretoises pour le boîtier chacun 1 x 1, 2, 4, 8 mm (5)

• Vis (6):

2 pièces de 6,3 x 100 mm

2 pièces de 6,3 x 60 mm

4 pièces de 5,5 x 38 mm

IV. Outillage de montage

• Tournevis cruciforme

• Perceuse

• Lime, scie pour raccourcir les vis, éventuellement taraudeus

Tableau de perçage

Pour vis de Ødans châssis bois et PVC

sans armature méta-

lique foret Ø

dans châssis aluminium

et PVC avec armature

métallique foret Ø

6,3 mm 4,5 mm 5,0 mm

5,5 mm 4,0 mm 4,5 mm

Deze gebruiksaanwijzing is als volgt onderverdeeld:

I. Algemene instructies IV. Gereedschap

II. Toepassing V. Montageaanwijzing

III. Verpakkingsinhoud VI. Bediening

I. Algemene instructies

Bijzetgrendel voor dakramen en naar buiten draaiende ramen. Stompe ramen

en schuiframen. Geschikt voor hout, aluminium en kunststof. DF88 is SKG

gecerticeerd volgens BRL3104_Hang en sluitwerk. De DF88 biedt daarnaast

bescherming tegen onbevoegd binnendringen van uw woning. Advies:

monteer aan de sluitzijde voor maximale veiligheid 2 stuks per 1 meter raam-

hoogte. Op kunststof zonder staal versteking dient u deze scharnierbeveiliger

in combinatie met ABUS BA- of IM100 bevestiginganker te monteren (schroefgat

C), conform de bijgevoegde handleidingen. Bij IM100 hee u een passend

chemisch mortel nodig. ABUS BA, IM100 en chemisch mortel zijn in de handel

verkrijgbaar. Geschikt voor dakramen waarbij slotkast en sluitkast in een hoek

van 90° wordt gemonteerd. (a. 1).

Let op! Sommige dakraamtypen hebben een vergrendelbare poetsstand

bij 180°. Deze vastzetstand is na de montage van DF88 evt. niet meer te

gebruiken.

Advies: monteer DF88 zo laag mogelijk onderaan het dakraam om de maxima-

le draaihoek te verkrijgen. Optimale veiligheid wordt bereikt door nauwkeurig

opvolgen van deze montage- en gebruiksaanwijzing. Om overbelasting of

doldraaien van de bevestigingsschroeven te vermijden, draait u handmatig en

met passend gereedschap de schroeven vast.

Voor eventuele verwondingen en/of schade tijdens montage en/of door gebruik

aanvaardt de fabrikant geen enkele aansprakelijkheid!

II. Toepassing

• DF88 is geschikt voor naar buiten draaiende Dakramen en ramen met boven-

of middenscharnier. Bij stompe ramen is montage van 1 slot aan de sluitzijde

voldoende.

• DF88 wordt uitsluitend aan de binnenzijde gemonteerd; de slotkast op het

kozijn en de sluitplaat op de raamvleugel.

• DF88 kan op dakramen zowel rechts, links, aan de zijkant of aan de onderzi-

jde worden gemonteerd. Bij de montage van één slot op een dakraam dient

DF88 aan de rechterkant van het dakraam te worden gemonteerd.

III. Verpakkingsinhoud (a. 2)

• 1 slotkast (1)

• 1 sluitplaat (2)

• 2 afdekkappen slotkast (3)

• 2 afdekkap sluitplaat (4)

• 1 set opvulplaatjes voor slotkast 1, 2, 4, 8 mm (5)

• Schroeven (6):

2 stuk 6,3 x 100 mm

2 stuk 6,3 x 60 mm

4 stuk 5,5 x 38 mm

IV. Montagegereedschap

• Kruiskopschroevendraaier

• Boormachine

• Vijl, zaag voor het inkorten van de schroeven, evt. bankschroef

Boortabel

voor schroeven in hout en kunststofØzonder metalen kern

boor Ø

in aluminium en kunst-

stof met metalen kern

boor Ø

6,3 mm 4,5 mm 5,0 mm

5,5 mm 4,0 mm 4,5 mm

Queste istruzioni si suddividono nel modo seguente:

I. Istruzioni generali IV. Attrezzi

II. Possibilità d´impiego V. Istruzioni di montaggio

III. Contenuto della confezione VI. Uso

I. Istruzioni generali

La DF88 ore una protezione in più per la Vostra casa. La serratura è adatta

per nestre del tetto in legno, metallo e plastica, in cui scatola e cassa della

serratura devono essere montate ad angolo di 90° una rispetto all’altra (ill. 1).

Alcune nestre del tetto sono costruite come nestre normali. Per esse si può

impiegare la FTS88.

Attenzione! Alcuni tipi di nestre del tetto possono essere girate di 180°

e bloccate per pulirle. Potrebbe essere che questa funzione non esista più

dopo aver montato la DF88.

Consiglio: per ottenere il massimo angolo di rotazione, montare la DF 88 il

piú in basso possibile. Si può ottenere una protezione ottimale, procedendo

secondo queste istruzioni di montaggio ed uso. Le viti di ssaggio, per evitar-

ne un serraggio eccessivo, devono essere avvitate con un utensile adatto e poi

serrate a mano. Impiegare esclusivamente materiale di ssaggio ABUS.

Per eventuali ferimenti e/o danni, che si vericano durante il montaggio

e/o per maneggio indebito, il produttore non si assume alcuna responsabilità!

Un ingresso della casa deve sempre essere raggiungibile a chiave.

II. Possibilità di impiego

• La DF88 è adatta per tutte le nestre del tetto che si aprono verso l’esterno

con supporto girevole in alto o al centro

• La DF88 viene montata di solito all´interno, la cassa della serratura (1) sul

telaio e la lamiera di chiusura (2) sul battente della nestra.

• A partire da una larghezza interna di circa 50 cm si devono montare 2 DF88.

Posizione di montaggio a destra o a sinistra, lateralmente o in basso. Se si

monta una sola serratura, essa dovrebbe essere montata sul lato destro della

nestra.

III. Contenuto della confezione (ill. 3)

• 1 scatola della serratura (1)

• 1 lamiera di chiusura (2)

• 2 coperchietti della scatola della serratura (3)

• 1 coperchietto lamiera di chiusura (4)

• 1 kit di spessori per scatola della serratura 1 x 1, 2, 4, 8 mm cadauno (5)

• Viti (6):

2 viti da 6,3 x 100 mm

2 viti da 6,3 x 60 mm

4 viti da 5,5 x 38 mm

IV. Attrezzi da montaggio

• cacciavite a stella

• trapano

• sega, lime per accorciare le viti, in caso una mors

Tabella di trapanazioni

per viti Øin legno e plastica

senza inserto metallico

punta da trapano Ø

in alluminio e plastica

con inserto metallico

punta da trapano Ø

6,3 mm 4,5 mm 5,0 mm

5,5 mm 4,0 mm 4,5 mm

Diese Anleitung ist wie folgt untergliedert:

I. Allgemeine Hinweise IV. Werkzeug

II. Einsatzmöglichkeit V. Montageanleitung

III. Packungsinhalt VI. Bedienung

I. Allgemeine Hinweise

DF88 bietet zusätzlich Schutz gegen unberechtigtes Eindringen in Ihre Räume.

Das Schloss eignet sich für Dachächenfenster aus Holz und Kunststo, bei

denen Schlosskörper und Schließkasten im Winkel von 90° zueinander mon-

tiert werden müssen (Abb. 1).

Einige Dachächenfenster sind wie ein normales Fenster gebaut. Hierfür kann

FTS88 eingesetzt werden.

Achtung! Einige Dachächenfenster – Typen haben eine arretierbare Putz-

stellung bei 180°. Diese Arretierstellung ist nach der Montage von DF88 u. U.

nicht mehr erreichbar.

Empfehlung: Um einen maximalen Drehwinkel zu erreichen, montieren Sie

DF88 möglichst weit unten. Die optimale Schutzwirkung erreichen Sie, wenn

Sie entsprechend dieser Montage- und Bedienungsanleitung vorgehen.

Die Befestigungsschrauben sollten zur Vermeidung von Überdrehung mit

einem geeigneten Werkzeug eingeschraubt und von Hand angezogen werden.

Ausschließlich ABUS-Befestigungsmaterial einsetzen.

Für eventuell auretende Verletzungen bzw. Schäden, die bei der Montage

und/oder durch unsachgemäße Handhabung entstehen, übernimmt der

Hersteller keine Haung!

Ein Zugang des gesamten Objektes muss von außen mittels Schlüssel zu önen

sein.

II. Einsatzmöglichkeit

• DF88 eignet sich für nach außen önende Dachächenfenster, die oben oder

in der Mitte drehend gelagert sind.

• DF88 wird grundsätzlich auf der Innenseite montiert, der Schließkasten auf

dem Fensterügel und der Schlosskasten auf dem Rahmen.

• Ab einer lichten Rahmenbreite von ca. 50 cm sollten 2 Stück DF88 montiert

wenden. Montageposition rechts oder links, seitlich oder unten. Bei der

Montage von nur einem Schloss sollte dieses auf der rechten Fensterseite

montiert werden.

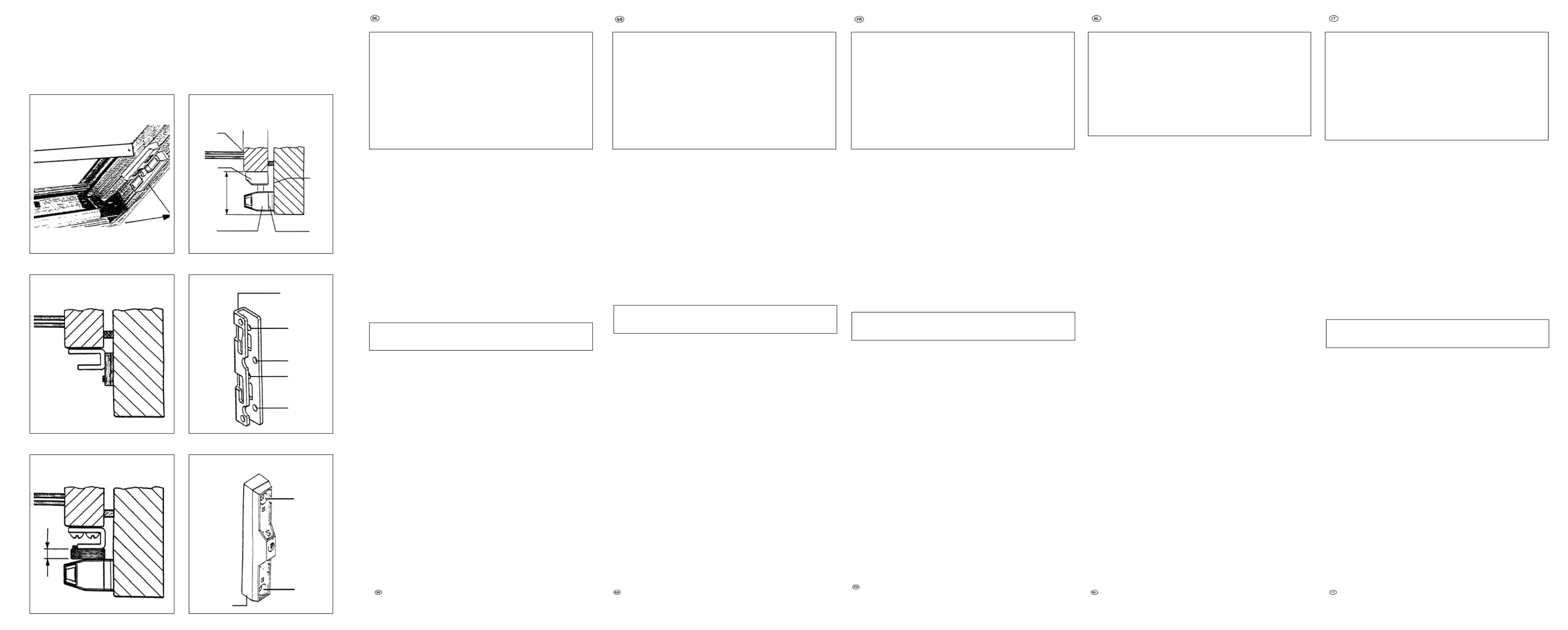

III. Packungsinhalt (Abb. 2)

• 1 Schlosskasten (1)

• 1 Schließblech (2)

• 2 Abdeckkappen Schlosskasten (3)

• 1 Abdeckhaube Schließblech (4)

• 1 Satz Unterlagen für Schließblech ( je 1 x 1 mm, 2 mm, 4 mm, 8 mm) (5)

• Schrauben (6):

2 Stück 6,3 x 100 mm

2 Stück 6,3 x 60 mm

4 Stück 5,5 x 38 mm

IV. Montagewerkzeug

• Kreuzschlitzschraubendreher

• Bohrmaschine

• Feile, Säge zum Kürzen der Schrauben, ggf. Schraubstock

Bohrtabelle

Für Schrauben ØIn Holz und Kunststoff

ohne Metalleinlage

Bohrer Ø

In Alu und Kunststoff

mit Metalleinlage

Bohrer Ø

6,3 mm 4,5 mm 5,0 mm

5,5 mm 4,0 mm 4,5 mm

Produkt Specifikationer

Mærke:	Abus
Kategori:	Ikke kategoriseret
Model:	DF88

Har du brug for hjælp?

Hvis du har brug for hjælp til Abus DF88 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Abus Manualer

Abus HDCC78550 Manual

11 Oktober 2024

Abus SW2 Manual

8 Oktober 2024

Abus KeyGarage 797 Manual

8 Oktober 2024

Abus AZ4120 Manual

4 Oktober 2024

Abus FUMK50030W Manual

29 September 2024

27 September 2024

20 September 2024

18 September 2024

11 September 2024

10 September 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Smeg KIT6PX Manual

23 December 2024

Smeg KIT6CX Manual

23 December 2024

Smeg GTA-6 Manual

23 December 2024

Lucide Casper i 79166/19/12 Manual

23 December 2024

Lucide Merlina 78193/30/66 Manual

23 December 2024

Lucide Pippa 77583/81/30 Manual

23 December 2024

Lucide Pia 45380/04/30 Manual

23 December 2024

Lucide Pia 45280/01/30 Manual

23 December 2024

Lucide Anaka 45179/03/30 Manual

23 December 2024

Lucide Zych 45156/01/97 Manual

23 December 2024
