Mehr Informationen unter: Berker GmbH & Co
Postfach 1160, 58567 Schalksmühle/Germany
Telefon +49 (0) 23 55/905-0, Telefax +49 (0) 23 55/905-111
www.berker.de
825 507 21 08.2005
RolloTec® Taste Komfort
RolloTec® Taste Komfort mit
Sensoranschluss
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer
Geräte dürfen nur durch eine Elektrofachkraft
erfolgen.
Bei Nichtbeachtung können Schäden am Gerät,
Brand oder andere Gefahren entstehen.
Zur Vermeidung eines elektrischen Schlages vor
Arbeiten am Gerät oder an der Last freischalten
(Sicherungsautomat ausschalten).
Das RolloTec® System wurde für das Betätigen
von Fenster-Jalousien- und Fenster-Rollladen
entwickelt.
Keine anderen Lasten schalten.
Andere Anwendungen können Gefahren mit sich
bringen, z.B. die Steuerung eines Rolltores.
Diese Gefahren müssen vom Anwender durch
geeignete Sicherheitsmaßnahmen (z.B. Licht-
schranken) ausgeschlossen werden.
Beachten Sie weitere Gefahrenhinweise in der
Anleitungen des jeweils verwendeten RolloTec
®
Einsatzes.
Funktion
Die RolloTec®
Taste Komfort ist eine Komponente des
RolloTec®-Systems und wird ausschließlich in Ver-
bindung mit einem RolloTec® Einsatz verwendet.
Mit Tastendruck ▲ wird die Jalousie aufgefahren und
mit Tastendruck ▼ abgefahren.
Die Laufzeit der Jalousie aus der oberen Endlage
kann zwischen 0,5 Sekunden und 2 Minuten „gelernt“
werden (voreingestellt 2 Minuten).
Zusätzlich verfügt der Aufsatz über eine Ausperr-
sicherung, um ein ungewolltes automatisches
Herunterfahren der Jalousie zu vermeiden.
Bedienung
K Turzer astendruck (kürzer 1 Sekunde):
Es wird ein Impuls entsprechend der Dauer der
Tastenbedienung erzeugt. Mit dieser Funktion
verstellen Sie die Jalousielamellen oder stoppen die
Jalousie bei Dauerlauf.
Längerer Tastendruck
(länger 1 Sekunde):
Die Jalousiesteuerung geht in Selbsthaltung
(‘Dauerlauf’).
Aussperrsicherung
(Tastendruck ▲ länger 4 Sekunden):
Die LED in der Aufsatzmitte leuchtet. Die Jalousie
fährt in die obere Endlage und die Aussperrsicherung
ist aktiv.
Es erfolgt keine Auswertung der Zentral-,
Nebenstellen- und Sensorbefehle.
Mit einem Tastendruck ▲ oder nach einem Netz-
spannungsausfall wird die Aussperrsicherung
deaktiviert.
Individuelle Laufzeit „lernen“
Soll eine Jalousie nicht bis zur unteren Endlage
fahren („Lüftungsfunktion“) oder wird ein Außen-
sensor verwendet, kann eine kürzere Laufzeit
„gelernt“ werden.
1. Lernmodus aktivieren:
Drücken Sie die Taste vollflächig (länger 4 s), bis
die LED in der Aufsatzmitte blinkt. Die Jalousie
fährt automatisch in die obere Endlage.
2. Laufzeit „lernen“:
Halten Sie die Taste in Richtung ▼ gedrückt, bis
sich die Jalousie in der Position befindet, die
gelernt werden soll. Sobald Sie die Taste
loslassen, hält die Jalousie an.
3. Laufzeit Speichern oder verwerfen:
• Drücken Sie die Taste vollflächig (min. 1 s) um
die individuelle Laufzeit zu speichern.
• Drücken Sie die Taste ▲ oder ▼ um die Laufzeit
zu verwerfen.
Der Lernmodus wird automatisch verlassen und
die LED erlischt.
Die individuelle Laufzeit bleibt dauerhaft gespeichert.
Erneutes „Lernen“ ersetzt die alte Laufzeit.
Zum Ausführen der individuellen Laufzeit muss die
Jalousie über „Dauerlauf“ in die obere Endlage
gefahren werden.

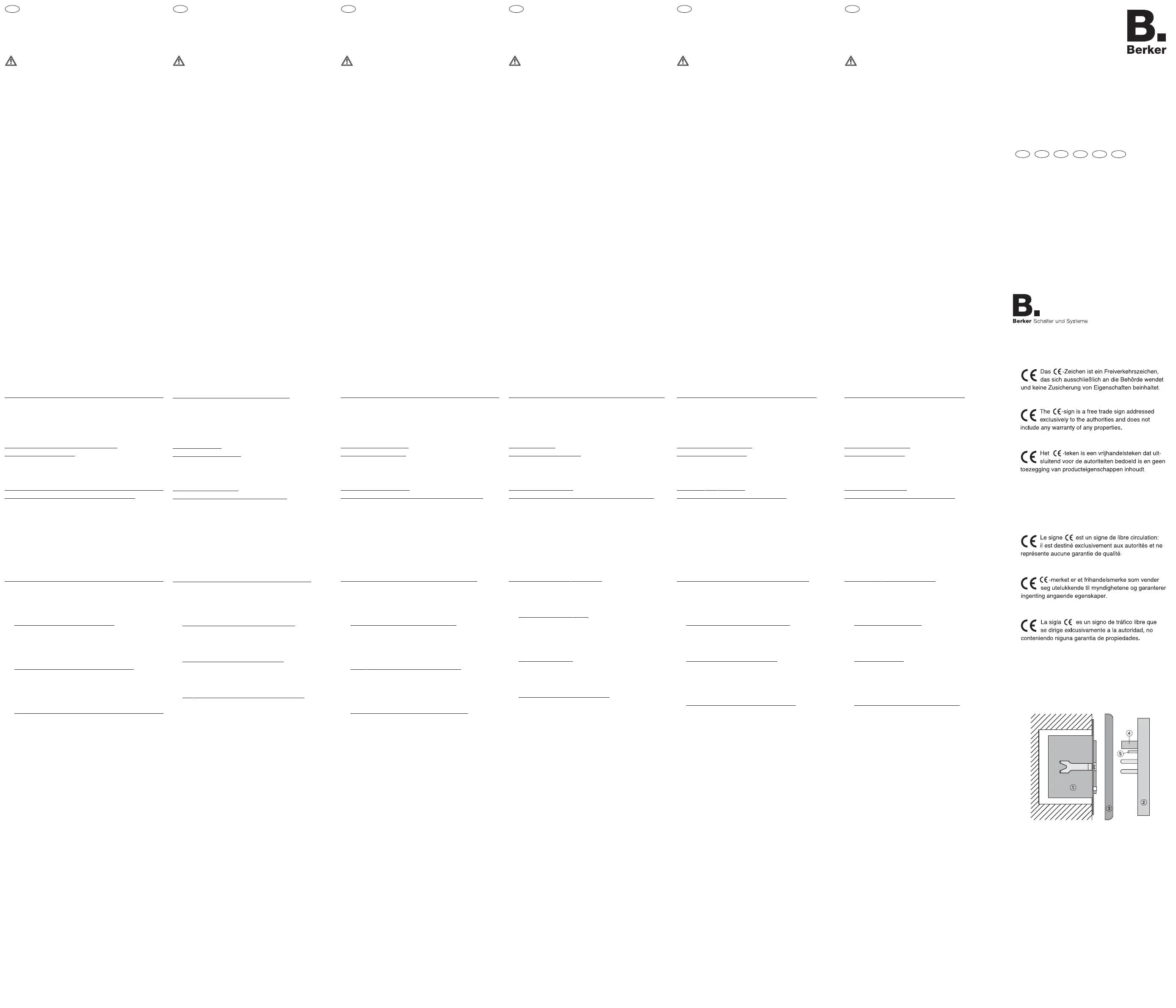

Montage (Bild A):
Die RolloTec® Taste Komfort wird zusammen mit
einem RolloTec®
Einsatz (Best. Nr. 2911, 2925, 2975,
297501) in einer Gerätedose nach DIN 49073
montiert (Empfehlung: tiefe Dose).
Die Anschlussklemmen des Einsatzes müssen dabei
unten liegen.
Beschreibung, Montage und Anschluss des
Einsatzes siehe separate Anleitung.
Stecken Sie die RolloTec® Taste Komfort (2)
zusammen mit dem Rahmen (3) auf den Einsatz (1).
Die elektrische Kontaktierung erfolgt über die Stecker
(4) und (5).
Hinweis:
Beachten Sie bei der Verwendung von Sensoren
die Installationshinweise in den Anleitungen des
jeweils verwendeten RolloTec® Einsatzes.
D
RolloTec® pushbutton ‘Komfort’
RolloTec® pushbutton ‘Komfort’ with
sensor connection
Safety warnings
Attention: Electrical equipment must be installed
and fitted by qualified electricians only.
Failure to observe the warnings may cause
damage to the device and result in fire or other
hazards.
To prevent electric shocks, disconnect the mains
supply (by cutting out the circuit breaker) before
working on the device or on the load.
The RolloTec® system has been developed for the
control of window blinds and window shutters.
Do not switch other loads.
Using the device for other applications such as
the control of roller-shutter doors may involve
hazards.
These hazards must be excluded by the user by
taking appropriate safety measures (e.g. light
barriers).
Observe also the safety warnings set out in the
operating instructions of the respective
RolloTec® insert used.
Function
The RolloTec® pushbutton ‘Komfort’ is a component
of the RolloTec® system and can only be used in
conjunction with the RolloTec® insert.
A press on the ▲ button raises the blind/shutter while
a press on the ▼ button lowers the blind/shutter.
The moving time of the blind/shutter can be
individually programmed between 0.5 seconds and 2
minutes (preset value = 2 minutes). The attachment is
additionally equipped with an anti-lockout function to
prevent any inadvertent automatic lowering of the
blind/shutter
Operation
Brief press on the button (less than 1 second):
A pulse corresponding in length to the duration of the
press is generated. This function is used for the
adjustment of the slats of blinds/shutters or for
stopping the blind/shutter in the continuous run mode.
Long press on the button
(longer than 1 second):
The blind/shutter control switches over to self-
maintained operation (‘Continuos run“).
Anti-lockout function
(press on ▲ longer than 4 seconds):
The LED in the middle of the attachment is lit up. The
shutter moves to the upper limit stop and the anti-
lockout function is active.
Commands from the central unit, extension units and
the sensors are disregarded.
The anti-lockout function is deactivated by a press on
the button ▲ or after a mains failure.
„Programming“ the individual moving time
If shutter is to be prevented from moving down
completely to the lower limit position („ventilation
function“) or when an outdoor sensor is used, a
shorter moving time can be programmed.
1. Activating the programming mode:
Press center of button (longer than 4 s) until the
LED in middle of the attachment flashes. The
shutter moves automatically to the upper limit stop.
2. Programming the moving time:
Keep the button depressed towards the ▼ symbol
until the shutter is in the positiobn to be
programmed. The shutter stops as soon as the
button is released.
3. Storing or rejecting the moving time:
• Press the center of the button (at least 1 s) to
store the individual moving time.
• Press the ▲ ▼ or the symbol of the button to
reject the moving time.
The programming mode ends automatically and
the LED is extinguished
The individual moving time remains stored permanently.
The old moving time is replaced by a newly
programmed time.
To execute the programmed moving time, the blind/
shutter must be moved in the „continuous mode“ up
to the upper limit position.
Fitting (Fig. A):
The RolloTec® pushbutton ‘Komfort’ is installed
together with a RolloTec® insert (order. no. 2911,
2925, 2975, 297501) in a flush-mounting box in acc.
with DIN 49073 (deep box recommended).
The connecting terminals of the insert must be at the
bottom.
Description, fitting and connection of the insert: see
separate instructions.
Plug the RolloTec® pushbutton ‘Komfort’ (2) together
with frame (3) onto the insert (1).
The electrical contact is established via connectors
(4) and (5).
Important:
When using sensors, observe the fitting
information set out in the instructions of the
respective RolloTec® insert.
RolloTec® toets «Komfort»
RolloTec® toets «Komfort» met
sensoraansluiting
Veiligheidsinstructies
Attentie! Installatie en montage van elektrische
apparaten mogen uitsluitend door een landelijk
erkend installatiebedrijf worden uitgevoerd.
Bij veronachtzaming van de installatieinstructies
kunnen schade aan het toestel, brand of andere
gevaren optreden.
Ter vermijding van elektrische schok het toestel
voorafgaand aan de werkzaamheden aan het
toestel of aan de last altijd eerst spanningvrij
schakelen (veiligheidsautomaat uitschakelen).
Het RolloTec®
systeem werd voor het bedienen van
venster-jaloezieën- en venster-rolluiken ontwikkeld.
Geen andere lasten schakelen. Andere toepassingen
kunnen gevaar opleveren, b.v. besturing van een
roldeur.
Deze gevaren dienen door de gebruiker via het
nemen van deugdelijke veiligheids-maatregelen
(b.v. plaatsing van een lichtbarrière) worden
uitgebannen.
Raadpleeg de overige veiligheidsinstructies in de
handleidingen van het gebruikte RolloTec® toets-
inzetmoduul.
Functie
De RolloTec® toets «Komfort» is een component van
het RolloTec® systeem en wordt uitsluitend in
combinatie met het RolloTec®-inzetmoduul toegepast.
Via indrukken van de toets ▲ wordt de jaloezie
opgehaald en met toets ▼ neergelaten.
De looptijd van de jaloezie vanuit de bovenste
eindpositie kan tussen 0,5 seconden en 2 minuten
worden ingeteacht (voorinstelling 2 minuten).
Tevens beschikt het opzetmoduul over een
blokkeerbeveiliging, om ongewenst automatisch
neerlaten van de jaloezie te verhinderen.
Bediening
Kort indrukken van de toets (korter dan 1 seconde):
Er wordt een impuls overeenkomstig de duur van de
toetsbediening gegenereerd. Deze functie dient voor
het verstellen van de jaloezielamellen en het
stopzetten van de jaloezie tijdens continu bedrijf.
Lang indrukken
(langer dan 1 seconde):
De jaloeziebesturing schakelt in de houdstand
(‘continu-bedrijf’).
Blokkeerbeveiliging
(Indrukken van toets ▲ langer dan 4 seconden):
De LED midden op het opzetmoduul brandt. De
jaloezie gaat in de bovenste eindpositie en de
blokkeerbeveiliging is actief.
Er vindt geen evaluatie van de commando’s van
hoofdtoestel, impulsgevers en sensors.
De blokkeerbeveiliging wordt via indrukken van de
toets ▲ of automatisch na een stroomstoring gede-
activeerd.
Individuele looptijd „teachen“
Indien een jaloezie de onderste eindpositie niet
bereikt („ventilatiefunctie“) of een buitensensor wordt
gebruikt, kan een kortere looptijd „geteacht“ worden.
1. Teachmodus activeren:
Druk de toets volvlaks (langer dan 4 s) in, tot de
LED midden op het opzetmoduul knippert. De
jaloezie gaat automatisch in de bovenste
eindpositie.
2. Looptijd „teachen“
Houd de toets richting ▼ ingedrukt, tot de jaloezie
in de positie staat, die ingeteacht moet worden.
Zodra u de toets loslaat, stopt de jaloezie.
3. Looptijd opslaan of annuleren:
• Druk de toets volvlaks (min. 1 s) in, om de
individuele looptijd op te slaan.
• Druk op de toets ▲ ▼ of om de looptijd te
annuleren.
De teachmodus wordt automatisch beëindigd en
de LED dooft.
De individuele looptijd is nu blijvend opgeslagen.
Bij opnieuw „teachen“ wordt de oude looptijd
vervangen.
Om de individuele looptijd uit te voeren, moet de
jaloezie via „continu-bedrijf“ in de bovenste eind-
positie gestuurd worden.
Montage (afbeelding A):
De RolloTec® toets «Komfort» wordt samen met een
RolloTec®-inzetmoduul (art.-nr. 2911, 2925, 2975,
297501) in een inbouwdoos conform DIN 49073
gemonteerd (advies: diepe doos).
De aansluitklemmen van het inzetmoduul moeten
daarbij beneden liggen.
Voor beschrijving, montage en aansluiting van het
inzetmoduul zie afzonderlijke handleiding.
Steek de RolloTec® toets «Komfort» (2) samen met
de inschuifeenheid (3) op het inzetmoduul (1).
De elektrische contactering geschiedt via de stekkers
(4) en (5).
Aanwijzing:
Lees bij gebruik van sensors de installatie-
instructies in de handleiding van het des-
betreffende RolloTec®-inzetmoduul.
Bouton-poussoir RolloTec® ‘Komfort’
Bouton-poussoir RolloTec® ‘Komfort’
avec entrée pour capteur
Consignes de sécurité
Attention! La mise en place et le montage
d’appareils électriques doivent obligatoirement
être effectués par un électricien spécialisé.
La non-observation des consignes de sécurité
peut entraîner des détériorations de l’appareil et
provoquer des incendies et autres dangers.
Pour éviter des chocs électriques, couper
toujours l’alimentation secteur (en déclenchant le
disjoncteur) avant d’entreprendre des travaux sur
l’appareil ou sur la charge.
Le système RolloTec® a été développé pour la
manœuvre de stores et volets roulants de fenêtre.
Ne pas utiliser pour commuter d’autres types de
charges. Toute autre application peut engendrer
des dangers comme, par exemple, la manœuvre
de portes à volet roulant. Ces dangers doivent être
exclus par l’utilisateur par des mesures de sécurité
appropriées (p.ex. barrières photoélectriques).
Observez également les consignes de sécurité
dans les instructions de l’insert RolloTec
® utilisé.
Fonction
Le bouton-poussoir RolloTec® ‘Komfort’ est une
composante du système RolloTec® qui doit être
utilisée uniquement en combinaison avec l’insert
RolloTec®.
Une pression sur la touche ▲ fait monter le volet
roulant et la touche ▼ le fait descendre. Le temps de
mouvement du volet peut être sélectionné
individuellement entre 0,5 secondes et 2 minutes
(temps préréglé = 2 minutes). L’adaptateur est en
outre équipé d’une fonction anti-lockout pour
empêcher la descente automatique involontaire du
volet roulant.
Utilisation
Brève pression sur la touche (moins d’une seconde):
Une impulsion est générée en fonction de la durée de
la manipulation de la touche. Cette fonction est
destinée au réglage des lamelles du store ou à l’arrêt
du store en cas de marche continue.
Pression sur la touche
(plus d’une seconde):
La commande du store passe au mode d’auto-
entretien („marche continue“).
Fonction anti-lockout
(pression sur la touche ▲ plus de 4 secondes):
La DEL au milieu de l’adaptateur s’allume. Le volet
passe en position finale supérieure et la protection
anti-lockout est active.
Les commandes en provenance de la centrale, des
postes secondaires et des capteurs ne sont pas
évaluées. La fonction anti-lockout est désactivée par
la pression sur la touche ▲ quelconque ou après une
défaillance secteur.
Programmer le temps de marche individuel
Si un volet roulant ne doit pas descendre complète-
ment jusqu’en position finale inférieure („fonction
ventilation“) ou qu’un capteur extérieur est utilisé, un
temps de marche plus bref peut être programmé.
1. Activer le mode de programmation:
Appuyez sur la face centrale de la touche (plus de
4 s) jusqu’à ce que la DEL au milieu de
l’adaptateur clignote. Le volet roulant passe auto-
matiquement en position final supérieure.
2. Programmation du temps de marche:
Maintenez la touche pressée vers le symbole ▼
jusqu’à ce que le volet roulant se trouve dans la
position souhaitée. Lorsque la touche est
relâchée, le volet s’arrête.
3. Stocker ou rejeter le temps de marche:
• Appuyez sur la face centrale de la touche (au
moins 1 s) pour stocker le temps de marche
individuel.
• Appuyez sur la touche ▲ ▼ ou pour rejeter le
temps de marche.
Le mode de programmation est terminé auto-
matiquement et la DEL s’éteint.
Le temps de marche individuel est mémorisé en
permanence. La reprogrammation du temps de mouve-
ment remplace le vieux temps par le nouveau temps.
Pour exécuter le temps de mouvement individuel, le
volet roulant doit être monté en „marche continue“ en
position finale supérieure
Montage (Fig. A):
Le bouton-poussoir RolloTec® ‘Komfort’ est installé
avec un insert RolloTec® (no. d’art. 2911, 2925, 2975,
297501) dans une boîte encastrable selon DIN 49073
(boîte profonde recommandée).
Les bornes de connexion de l’insert doivent être en bas.
Description, montage et branchement de l’insert: voir
notice d’utilisation séparée.
Enfichez le bouton-poussoir RolloTec® ‘Komfort’ (2)
avec le cadre (3) sur l’insert (1).
Le contact électrique est établi moyennant les
connecteurs (4) et (5).
Important:
En cas d’utilisation de capteurs, observez les
consignes de montage dans les notices
d’utilisation de l’insert RolloTec® utilisé.
GBNLFNE
RolloTec®-tast Komfort
RolloTec®-tast Komfort med
sensoranalyse
Informasjon om farer
OBS! Innbygging og montasje av elektriske
apparater må kun utføres av en elektriker.
Ved ignorering av dette kan det oppstå skader på
apparatet, brann eller andre faresituasjoner.
For å unngå elektrisk støt skal apparatet eller
lasten frakoples før det utføres arbeider på det/
den (slå av sikringsautomaten).
RolloTec®-systemet er utviklet for betjening av
sjalusier og persienner foran vinduer. Det må ikke
brukes til å kople andre laster.
Andre anvendelser kan forårsake en faresituasjon,
f.eks. styring av en rulleport.
Disse faresituasjonene må forebygges av
brukeren ved hjelp av egnede sikkerhetstiltak
(f.eks. lysporter).
Følg de nærmere fareinformasjonene i bruksan-
visningen for den aktuelle RolloTec
®-innsatsen.
Funksjon
RolloTec®
-tasten er en komponent i RolloTec®-
systemet og brukes kun i forbindelse med RolloTec®-
innsatsen.
Ved tastetrykk ▲ beveges sjalusien oppover og ved
tastetrykk ▼ beveges sjalusien nedover.
Sjalusiens bevegelsestid fra øvre endestilling kan
programmeres til mellom 0,5 sekunder og 2 minutter
(forhåndsinnstilling 2 minutter).
I tillegg er påsatsen utstyrt med en utestengingssikring,
slik at uønsket automatisk nedover-bevegelse av
sjalusien forhindres.
Betjening
Kor ort tastetrykk (k tere enn 1 sekund):
Det genereres en impuls som er avhengig av hvor
lenge tasten trykkes. Denne funksjonen brukes til å
justere sjalusiens lameller eller stanse sjalusien ved
kontinuerlig bevegelse.
Langt tastetrykk
(lenger enn 1 sekund):
Sjalusistyringen skifter til selvholdende modus
(‘kontinuerlig bevegelse’).
Utestengingssikring
(tastetrykk ▲ lenger enn 4 sekunder):
LED’en i midten av påsatsen lyser. Sjalusien beveges
til den øvre endestillingen, utestengingssikringen er
aktiv.
Det utføres ingen analysering av sentral-,
sidestasjons- og sensorkommandoene.
Utestengingssikringen deaktiveres ved å trykke
tasten ▲ eller ved svikt i nettspenningen.
Programmering av individuell bevegelsestid:
Hvis en sjalusi ikke skal gå ned til den nedre
endestillingen („luftefunksjon“) eller hvis det brukes
en utvendig sensor, kan det programmeres en
kortere bevegelsestid.
1. Aktivering av programmeringsmodus:
Trykk tastens fulle flate (lenger enn 4 s), helt til
LED’en i midten av påsatsen blinker. Sjalusien går
automatisk til den øvre endestillingen.
2. Programmering av bevegelsestid:
Trykk tasten i retning av ▼ helt til sjalusien står i
den posisjonen som skal programmeres. Så snart
tasten slippes opp, stanser sjalusien.
3. Lagring eller avvisning av bevegelsestid:
• Trykk tastens fulle flate (min. 1 s) for å lagre den
individuelle bevegelsestiden.
• Trykk tasten ▲ eller ▼ for å avvise
bevegelsestiden.
Programmeringsmodus forlates automatisk og
LED’en slukker.
Den individuelle bevegelsestiden lagres varig.
Ved ny programmering erstattes den gamle
bevegelsestiden.
Før den individuelle bevegelsestiden kan utføres, må
sjalusien beveges til den øvre endestillingen ved hjelp
av „kontinuerlig bevegelse“.
Montasje (figur A):
RolloTec®
-tasten monteres sammen med en
RolloTec®
-innsats (art. nr. 2911, 2925, 2975, 297501)
i en apparatkontakt jf. DIN 49073 (anbefaling: dyp
kontakt).
Innsatsens tilkoplingsklemmer må ligge nede.
Beskrivelse, montasje og tilkopling av innsatsen er å
finne i den separate bruksanvisningen.
Sett RolloTec®-tasten (2) på innsatsen (1) sammen
med rammen (3).
Den elektriske kontakten opprettes via pluggene (4)
og (5).
Merknad:
Ved bruk av sensorer skal installasjonsinstruksene
i bruksanvisningene for den aktuelle RolloTec®-
innsatsen følges.
Pulsador „Komfort“ RolloTec®
Pulsador „Komfort“ RolloTec® con
conexión de sensor
Indicaciones de seguridad
¡Atención! La instalación y el montaje de
aparatos eléctricos solamente debe efectuar un
electricista formado.
En caso de no observar las instrucciones de
seguridad existe el peligro de daños en el
aparato, incendios o de otros peligros.
Para evitar descargas eléctricas, siempre
desconectar el equipo de la red antes de realizar
trabajos en el equipo o en la carga (desconectar
el fusible automático).
Se p1-ha desarrollado el mando de persianas para la
activación de persianas de ventanas y de
persianas arrollables. No conmutar otras cargas.
Todas las otras aplicaciones, como por ej. el
mando de un portón arrolladizo, pueden llevar
consigo peligros. Dichos peligros debe excluir el
usuario tomando las medidas de seguridad
apropiadas, tales como barreras de luz.
Observen otras indicaciones de seguridad en las
instrucciones del respectivo inserto RolloTec®
empleado.
Funcionamiento
El pulsador „Komfort“ RolloTec® es un componente
del sistema RolloTec® y se usa exclusivamente en
combinación con el inserto RolloTec®.
Pulsando el botón ▲ se hace subir la persiana y
pulsando el botón ▼ se hace bajar la persiana.
El tiempo de funcionamiento de la persiana desde la
posición final superior puede programarse para un
intervalo entre 0,5 segundos y 2 minutos (preajuste
es 2 minutos). Además, la tapa cuenta con seguro
contra la cerrada de puerta no intencionada para
impedir la bajada automática no intencionada de la
persiana.
Mando
Apretar brevemente el botón (más corto que 1 seg.):
Se genera un impulso que corresponde a la duración
de la pulsación del botón. Dicha función se usa para
desplazar las láminas de las persianas y para parar
la persiana en movimiento continuo.
Apretar prolongadamente el pulsador
(más largo que 1 seg.):
El control de persianas va al modo de autoretención
(movimiento continuo).
Seguro contra cerrada de puerta no intencionada
(apretar el botón ▲ (más largo que 4 seg.):
Se enciende el LED en el centro de la tapa. La
persiana se mueve a la posición final superior y el
seguro contra la cerrada de puerta no intencionada
está activo. No se efectúa ninguna evaluación de los
comandos del equipo central, de los equipos
secundarios ni de los sensores. Pulsando el botón ▲
o después del fallo de la red se desactiva el seguro
contra cerrada de puerta no intencionada.
Programar un tiempo de funcionamiento individual
Si la persiana no debe desplazarse hasta la posición
final inferior („función de ventilación“) o si se usa un
sensor exterior, se puede programar un tiempo de
funcionamiento más corto.
1. Activar el modo de programación
Oprima toda la superficie del pulsador (más largo
que 4 seg.) hasta que parpadee el LED en el
centro de la tapa. La persiana se mueve
automáticamente a la posición final superior.
2. Programar el tiempo de funcionamiento
Mantenga pulsador el botón en sentido a ▼ hasta
que la persiana se encuentre en la posición que
se quiere programar. Tan pronto como suelte el
botón, la persiana se para.
3. Memorizar o cancelar el tiempo de funcionamiento
• Oprima toda la superficie del pulsador (por lo
menos 1 seg.) para memorizar el tiempo de
funcionamiento individual.
• Oprima la tecla s o bien t para cancelar la
programación del tiempo de funcionamiento.
Se sale automáticamente del modo de programa-
ción y se apaga el LED.
El tiempo de funcionamiento individual se memoriza
duraderamente. Una programación nueva reemplaza el
tiempo de funcionamiento antiguo por un tiempo nuevo.
Para ejecutar el tiempo de funcionamiento individual,
se debe mover la persiana en el modo „movimiento
continuo“ a la posición superior final.
Montaje (Figura A):
El pulsador „Komfort“ RolloTec® se instala junto con
un inserto de pulsador „Komfort“ RolloTec® (n° de art.
2911, 2925, 2975, 297501) en una caja mural según
DIN 49073 (recomendación: caja profunda).
Los bornes de conexión del inserto deben
encontrarse en la posición abajo.
Para la descripción, el montaje y la conexión del
inserto véanse las instrucciones aparte.
Enchufar el pulsador „Komfort“ RolloTec® (2) junto con
el marco (3) en el inserto (1). Establecer el contacto
eléctrico por medio de los enchufes (4) y (5).
Nota:
Observen las indicaciones de instalación en las
instrucciones del respectivo inserto RolloTec®
empleado en caso de usar sensores.
D
GB NL F N E
RolloTec® Taste Komfort
Best.-Nr. 1770
RolloTec® Taste Komfort
mit Sensoranschluss
Best.-Nr. 1771
Bedienungsanleitung
RolloTec®
A

Produkt Specifikationer

Mærke: Berker
Kategori: Ikke kategoriseret
Model: 177049

Har du brug for hjælp?

Hvis du har brug for hjælp til Berker 177049 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Berker Manualer

Berker

Berker 80142180 Manual

28 August 2024
Berker

Berker 80141180 Manual

28 August 2024
Berker

Berker 24116286 Manual

19 August 2024
Berker

Berker 17627106 Manual

17 August 2024
Berker

Berker 24126186 Manual

16 August 2024
Berker

Berker 75261519 Manual

16 August 2024
Berker

Berker 85876100 Manual

16 August 2024
Berker

Berker 75331003 Manual

15 August 2024
Berker

Berker 24126284 Manual

15 August 2024
Berker

Berker 75313007 Manual

15 August 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Kramer

Kramer VP-8X8 Manual

25 November 2024
Kramer

Kramer PT-2C Manual

25 November 2024
Lazer

Lazer Bob+ Manual

25 November 2024
Dometic

Dometic DPS 80 Manual

25 November 2024
Kramer

Kramer 102MX Manual

25 November 2024
Kramer

Kramer FC-18 Manual

25 November 2024
Kramer

Kramer DSP-62-UC Manual

25 November 2024
Kramer

Kramer KC-BRAINware-25 Manual

25 November 2024
Kramer

Kramer KC-BRAINware-50 Manual

25 November 2024
Tiger

Tiger SKF-H101 Manual

25 November 2024
