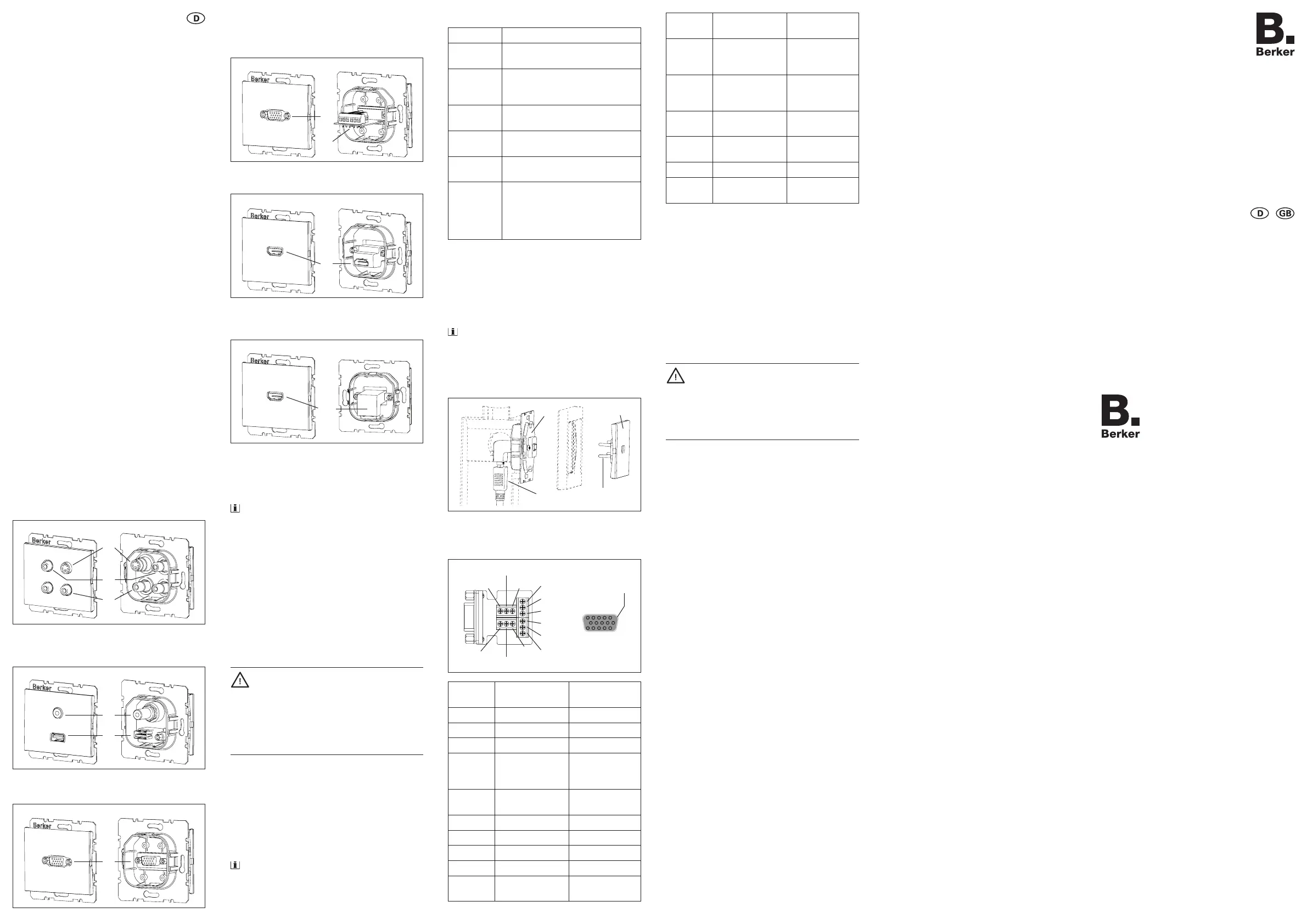

Multimedia Steckdosen

Multimedia sockets

Best.-Nr. 33 15 xx

Order no. 33 15 xx

Bedienungs- und

Montageanleitung

Operation and

installation instructions

3 x Cinch/S-Video Steckdose

Best.-Nr. 33 1532 xx

USB/3,5 mm Audio Steckdose

Best.-Nr. 33 1539 xx

VGA Steckdose

Best.-Nr. 33 1540 xx

VGA Steckdose mit Schraub-

Liftklemmen

Best.-Nr. 33 1541 xx

High Denition Steckdose

Best.-Nr. 33 1542 xx

High Denition Steckdose mit

90°-Steckanschluss

Best.-Nr. 33 1543 xx

Sicherheitshinweise

Einbau und Montage elektrischer Geräte

dürfen nur durch Elektrofachkräfte erfolgen.

Dabei sind die geltenden Unfallverhütungs-

vorschriften zu beachten.

Bei Nichtbeachtung der Anleitung können

Schäden am Gerät, Brand oder andere

Gefahren entstehen.

Eine einwandfreie Signalübertragung ist nur

bei Verwendung von passendem Zubehör

sowie der Einhaltung der spezizierten maxi-

malen Leitungslängen und des minimal zuläs-

sigen Abstands von 0,3 m zu stromführenden

Leitungen und Störquellen (EVGs, Dimmer,

ESL, ..) gewährleistet.

Diese Bedienungsanleitung ist Bestandteil

des Produkts und muss beim Endanwender

verbleiben.

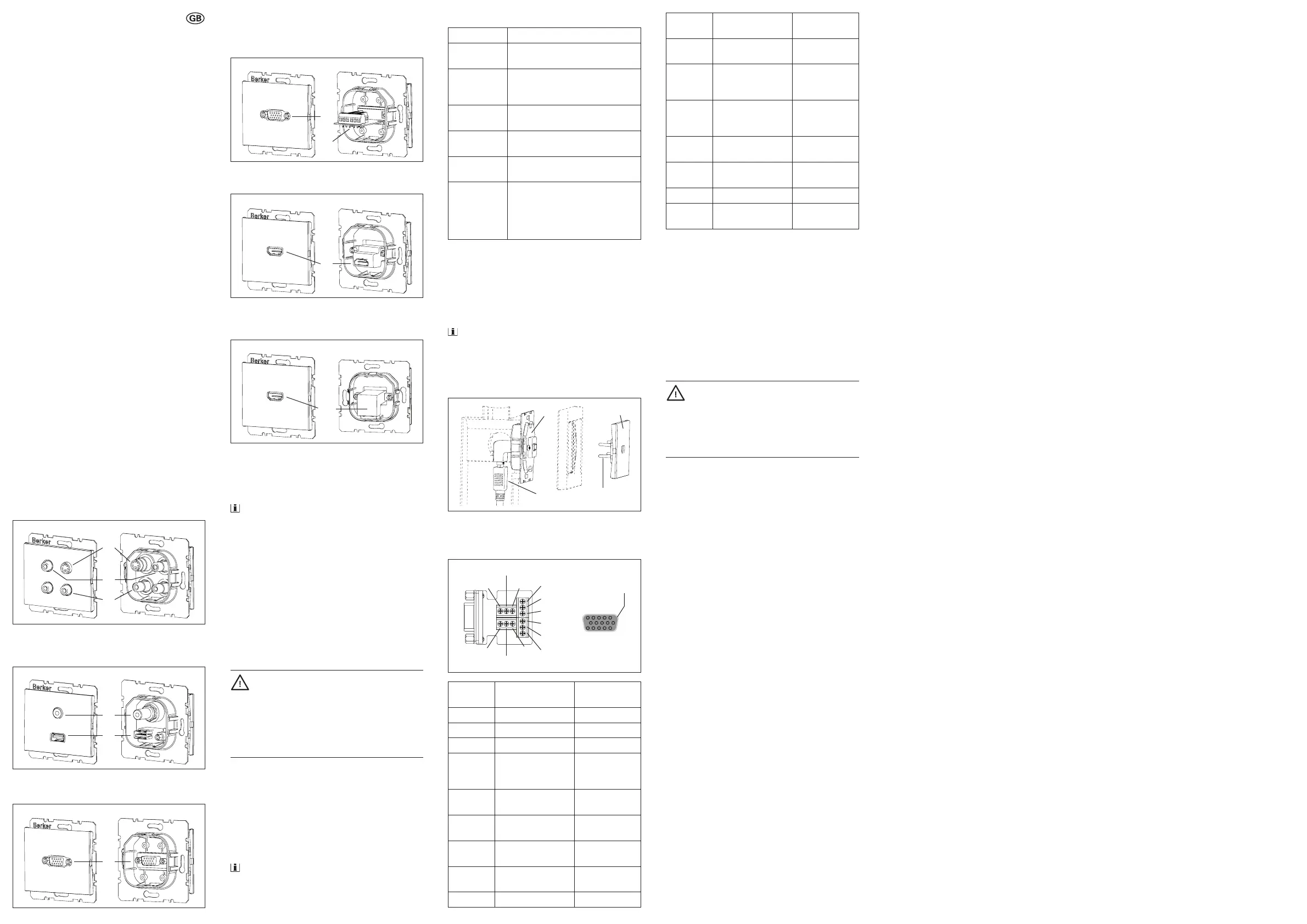

Geräteaufbau

Frontansicht ( ), Rückansicht ( )a b

3 x Cinch/S-Video Steckdose (Bild 1)

(1) S-Video-Buchsen

(2) Cinch-Buchsen Video (gelb)

(3) Cinch-Buchsen Audio (rot, weiß)

USB/3,5 mm Audio Steckdose (Bild 2)

(4) 3,5 mm Klinken-Buchsen

(5) USB-Buchsen

VGA Steckdose (Bild 3)

(6) VGA-Buchsen

VGA Steckdose mit Schraub-Liftklemmen

(Bild 4)

(7) VGA-Buchsen

(8) Anschlussklemmen

High Denition Steckdose (Bild 5)

(9) HDMI™- Buchsen

High Denition Steckdose mit 90°-Steck-

anschluss (Bild 6)

(10) HDMI™-Buchsen

Funktion

Die Multimedia Steckdosen dienen der Verbin-

dung von Ein- und Ausgabegeräten zur Über-

tragung von Audio-/Videosignalen und Daten.

Die verfügbaren Funktionen sind abhängig

von den angeschlossenen Geräten. Zur Aus-

wahl der passenden Steckdose die Hersteller-

angaben der Anschlussgeräte beachten.

Bestimmungsgemäßer Gebrauch

- Ausschließlich zum Gebrauch in Innenberei-

chen geeignet

- In Mehrfachkombinationen einsetzbar

- Unterputz-Montage in Einbaudose nach

DIN VDE 0606

- Anschluss der Audio-/Videogeräte per

„Plug & Play“

Bedienung

VORSICHT!

Fehlfunktion der Geräte durch Ver wen-

dung nicht genormter Anschlussleitun gen

und Stecker.

Die Geräte können zer stört werden.

Nur zugelassene Anschlussleitungen

und Stecker verwenden.

Multimediageräte anschließen

<Stecker der Verbindungsleitung von der Sig nal-

quelle, wie z. B. DVD- oder MP3-Player, in die

Buchse der Multimedia Steckdose stecken.

<Stecker der Verbindungsleitung vom Wieder-

gabegerät, wie z. B. LCD-/Plasma-Fernseher

oder Musikanlage, in die Buchse einer zwei-

ten Multimedia Steckdose stecken.

Stecker gerade und mit geringem Kraftauf-

wand in die Buchsen stecken. Durch Ver-

drehen oder Verkanten der Stecker können

sich die Kontakte verbiegen.

Anwendungsbeispiele

Anschluss Geräte

Cinch Audioanlagen, AV-Receiver,

Aktiv-Lautsprecher ..

S-Video SAT-Receiver, Fernseher, Pro-

jektoren, iPod-Dockingstationen,

Videokameras ..

USB iPods, Drucker, Speichermedien,

Digitalkameras ..

3,5 mm

Audio

MP3-Player, CD/DVD-Player,

Soundkarten, Audioanlagen ..

VGA PC/Laptops, Projektoren,

Monitore ..

High

Denition

Hochauösende Plasma/

LCD-Fernseher, SAT-Receiver,

Pro jektoren, Spielekonsolen,

DVD-/Blu-ray Player, DVD-/

HDD-Recorder, Videokameras ..

Informationen für Elektrofachkräfte

Montage

Multimedia Steckdose anschließen/montieren

Das Verbindungskabel ist verlegt, die Einbau-

dose ist in der Wand montiert.

Empfehlung: Kaiser „Electronic-Dose“ (Art.

Nr. 1068-02 oder 9062-74) zur Einhaltung der

zulässigen Biegeradien verwenden.

<Stecker des Verbindungskabels hinten in die

dafür vorgesehene Buchse der Multimedia

Steckdose stecken (Bild 7, 11) oder

<Bei Verwendung der VGA Steckdose mit

Schraub-Liftklemmen die Aderenden vorberei-

ten und entsprechend der Anschlussbelegung

(Bild 8, Tab. 1) an den Klemmen anschließen.

PIN/

Klemme

Übertragungs-

signal

Ader

1 Rot Koaxial-Ader

2 Grün Koaxial-Ader

3 Blau Koaxial-Ader

4* Monitor ID Bit 2 Twisted Pair-

Ader (optionaler

Anschluss)

5 Masse Twisted Pair-

Ader

6 Rot Masse Koaxial-Schirm

7 Grün Masse Koaxial-Schirm

8 Blau Masse Koaxial-Schirm

9 – –

10* Synchron

Masse

Twisted Pair-

Ader

PIN/

Klemme

Übertragungs-

signal

Ader

11* Monitor ID Bit 0

oder digitale

Masse

Twisted Pair-

Ader (optionaler

Anschluss)

12 Monitor ID Bit 1 Twisted Pair-

Ader (optionaler

Anschluss)

13 Horizontale

Synchronisation

Ader 1

14 Vertikale

Synchronisation

Ader 2

15 Monitor ID Bit 3 –

SHL Gehäuse

Schirmung

Äußere

Schirmung

* werden zusammen an 1 Klemme angeschlossen

Tabelle 1: Kontaktbelegung der VGA Steck-

dose mit Schraub-Liftklemmen

<Einsatz (Bild 7, 12) lagerichtig über den

Tragring mit der Einbaudose verschrauben.

<Zentralstück (Bild 7, 13) in den Rahmen legen.

<Zentralstück zusammen mit dem Rahmen

mittels Klemmfedern (Bild 7, 14) auf den

Einsatz stecken.

Die Multimedia Steckdose kann in Betrieb

genommen werden.

Inbetriebnahme

VORSICHT!

Kurzschluss beim Anschluss einge-

schalteter Geräte.

Geräte können zerstört werden.

Vor dem Anschließen alle Geräte

ausschalten.

Funktionsprüfung durchführen

Multimediageräte sind angeschlossen.

<Gewünschte Funktionalität aktivieren und

Sig nalübertragungen an der Signalquelle und

dem Wiedergabegerät prüfen, z. B. Abspielen

einer DVD und Bild-/Tonwiedergabe am

Fernsehgerät.

Die Multimedia Steckdose ist betriebsbereit.

Anhang

Technische Daten

Umgebungstemperatur: -5 bis +45 °C

Cinch-Buchsen

Nennspannung DC 50 V=

Frequenzbereiche

- Audio 20 Hz bis 20 KHz

- Video ≤ 160 MHz

Kontaktwiderstand ≤ 20 mΩ

Isolationswiderstand ≥ 100 mΩ

Spannungsfestigkeit AC 500 V~ (50/60 Hz)

bei 1 min 2 mA

Steck- und Abziehkräfte 3 N bis 25 N

- Zyklus 1000 Steck-/Abziehvorgänge

Anschluss

- Doppelbuchsen gelb (Video)

weiß (Audio, links)

rot (Audio, rechts)

- Kontaktmaterial vergoldet

S-Video-Buchsen

Nennspannung DC 50 V=

Frequenzbereich

- Video ≤ 160 MHz

Kontaktwiderstand ≤ 80 mΩ

Isolationswiderstand ≥ 50 mΩ

Spannungsfestigkeit AC 500 V~ (50/60 Hz)

bei 1 min 2 mA

Steckkräfte ≤ 44,1 N

Abziehkräfte 5,88 N bis 29,4 N

1a 1b

(1)

(2)

(3)

7(12) (13)

(14)(11)

- Zyklus 1000 Steck-/Abziehvorgänge

Anschluss

- Doppelbuchse S-Video

- Kontaktmaterial vergoldet

USB-Buchsen

Standard USB 3.0

Datenrate max. 5 Gbit/s

Anschluss

- Doppelbuchse Type A, 180°

3,5 mm Audio-Buchsen

Nennspannung DC 50 V=

Frequenzbereich

- Audio 20 Hz bis 20 KHz

Kontaktwiderstand ≤ 20 mΩ

Isolationswiderstand ≥ 100 mΩ

Spannungsfestigkeit AC 500 V~ bis 2000 V~

DC 800 V=

Steck- und Abziehkräfte 4,9 N bis 14,7 N

- Zyklus 2000 Steck-/Abziehvorgänge

Anschluss

- Doppelbuchse 3,5 mm Audio „Stereo“, 180°

- Kontaktmaterial vergoldet

HDMI™-Buchsen

Standard 1.3/Category 2

Unterstützung der HDMI™

Technologie (V 1.3 mit Deep Color)

Auösung ≤ 1080p

(1920 x 1080 Pixel)

Frequenzbereich vertikal 50 bis 85 Hz

Datenrate max.8,16 Gbit/s

Anschluss

- Doppelbuchse HDMI™ Typ A, 180°/90°

- Kontaktmaterial vergoldet

VGA-Buchsen

Auösung ≥ 800 x 600 Pixel

≤ 1280 x 1024 Pixel

S-VGA kompatibel

Frequenzbereich

- Video ≤ 160 MHz

Kontaktwiderstand ≤ 30 mΩ

Isolationswiderstand ≥ 1000 mΩ

Spannungsfestigkeit AC 1000 V~ (50/60 Hz)

bei 1 min 2 mA

Steckkräfte 43,9 N

Abziehkräfte 3,92 N

- Zyklus 500 Steck-/Abziehvorgänge

Anschluss

- Buchse 15-polig D-Subminiatur, 180°

- Leiterquerschnitt Schraub-Liftklemme

≤ 1,5 mm2

Hilfe im Problemfall

Kein Signal am Wiedergabegerät nach

Einschalten der Signalquelle.

Ursache 1: Wiedergabegerät ist nicht

ein geschaltet.

<Wiedergabegerät einschalten.

Ursache 2: Stecker hat sich gelöst.

<Alle Steckverbindungen auf korrekten Sitz

überprüfen.

Kein Videosignal am Wiedergabegerät nach

Einschalten der Signalquelle.

Ursache 1: Signalquelle wird vom Wiedergabege-

rät nicht erkannt.

<Manuelle Wahl der Signalquelle über Fernbe-

dienung oder Kanal-Wahltasten des Wieder-

gabegerätes.

Ursache 2: VGA-Ausgang der Signalquelle ist

nicht aktiviert.

<VGA-Ausgang aktivieren. Angaben des Ge-

räteherstellers beachten.

Kein Audiosignal am Wiedergabegerät nach

Einschalten der Signalquelle.

Ursache 1: Lautstärkeregelung an der Signal-

quelle oder am Wiedergabegerät zu niedrig ein-

gestellt.

<Lautstärke erhöhen.

Ursache 2: Der Ton am Wiedergabegerät ist

stumm geschaltet.

<Stummschaltung deaktivieren.

Angaben des Geräteherstellers beachten.

Gewährleistung

Technische und formale Änderungen am Produkt,

soweit sie dem technischen Fortschritt dienen,

behalten wir uns vor.

Wir leisten Gewähr im Rahmen der gesetzlichen

Bestimmungen.

Im Gewährleistungsfall bitte an die Verkaufsstelle

wenden.

Berker GmbH & Co. KG

Zum Gunterstal

66440 Blieskastel/Germany

Tel.: + 49 6842 945 0

Fax: + 49 6842 945 4625

E-Mail: info@berker.de

www.berker.com

12/2020

6LE007634A

(1)

(6)

(2)

(7)

(3)

(8)

(12)

(13)

(14)

(SHL) (4, 10, 11 )

(5)

(4)

(5)

(7)

(8)

4a 4b

3a 3b

(6)

5a 5b

(9)

6a 6b

(10)

(5)

(10) (6)

(15)

(1)

(11)

(SHL)
