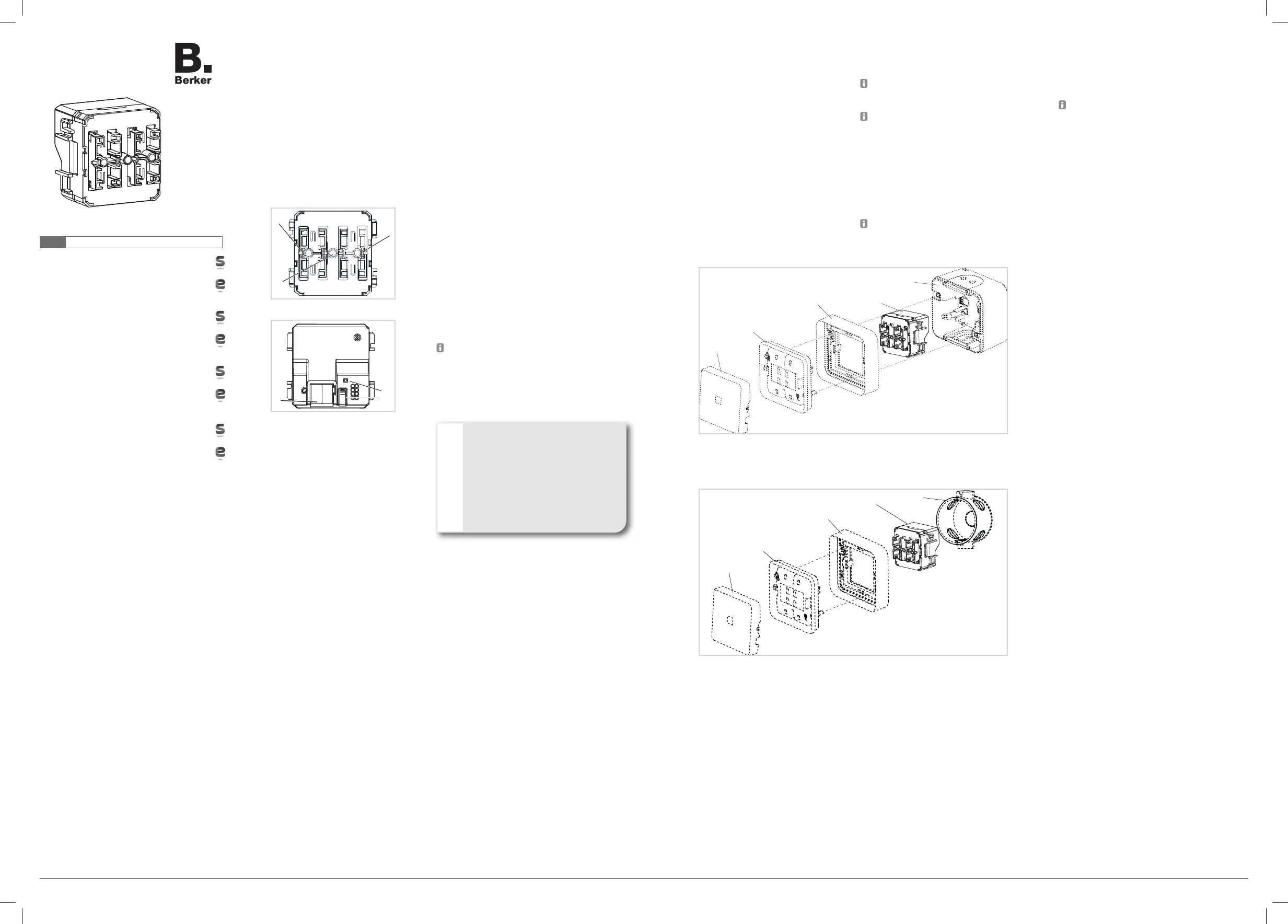

Side 1/2
Bedienungs- und
Montageanleitung
Operating and assembly
instructions
8014 12 00
KNX Taster-Modul 1fach mit
integr. Busankoppler
KNX push-button module 1gang
with integr. bus application unit
8014 13 00
KNX Gruppentaster-Modul 1fach
mit integr. Busankoppler
KNX group push-button module
1gang with integr. bus application
unit
8014 14 00
KNX Taster-Modul 2fach mit
integr. Busankoppler
KNX push-button module 2gang
with integr. bus application unit
8014 15 00
KNX Gruppentaster-Modul 2fach
mit integr. Busankoppler
KNX group push-button module
2gang with integr. bus application
unit
e
z
Berker GmbH & Co. KG - Zum Gunterstal - 66440 Blieskastel/Germany - Tel.: + 49 6842/945-0 - Fax: + 49 6842/945-4625 - E-Mail: info@berker.de - www.berker.com - 6LE002667B - 03/2021
6LE002667B
Zubehör
W.1 Abdeckung für
Taster-Modul xfach 613076354x, 30xx 35 xx
W.1 Rahmen xfach waagerecht 13xx 35 0x
W.1 Rahmen xfach senkrecht 13xx 35 0x
W.1 Gehäuse 1fach
mit Rahmen AP 61 1891 35 0x
W.1 Gehäuse 2fach
mit Rahmen AP 67 193x 35 xx
W.1 Gehäuse 3fach
mit Rahmen AP 60 1930 35 0x
Gewährleistung
Technische und formale Änderungen am Produkt,
soweit sie dem technischen Fortschritt dienen,
behalten wir uns vor.
Wir leisten Gewähr im Rahmen der gesetzlichen
Bestimmungen.
Im Gewährleistungsfall bitte an die Verkaufsstelle
wenden.
Sicherheitshinweise e
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft erfolgen. Dabei
sind die geltenden Unfallverhütungsvorschriften
des Landes zu beachten.
Bei Nichtbeachten der Installationshinweise
können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Bei Installation und Leitungsverlegung die für
SELV-Stromkreise geltenden Vorschriften und
Normen einhalten.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.
Geräteaufbau
(1)
(1)
(2)
Bild 1: Frontansicht Taster-Modul
(3)
(4)
Bild 2: Rückansicht Taster-Modul
(1) Status-LED, Taster-Modul 2fach
(2) Status-LED, Taster-Modul 1fach
(3) Programmier-Taste und rote Programmier-LED
(4) KNX-Busanschlussklemme
Funktion
Systeminformationen
Dieses Gerät ist ein Produkt des KNX-Systems
und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden
zum Verständnis vorausgesetzt. Planung, Installati-
on und Inbetriebnahme erfolgen mit Hilfe einer
KNX-zertifi zierten Software.
Inbetriebnahme system link
Die Funktion des Gerätes ist softwareabhängig. Die
Software ist der Produktdatenbank zu entnehmen.
Produktdatenbank, technische Beschreibungen
sowie Konvertierungs- und weitere Hilfsprogramme
fi nden Sie stets aktuell auf unserer Internet-Seite.
Inbetriebnahme easy link
Die Funktion des Gerätes ist konfi gurationsabhängig.
Die Konfi guration kann auch mit Hilfe von speziell für
die einfache Einstellung und Inbetriebnahme entwi-
ckelter Geräte erfolgen.
Diese Art der Konfi guration ist nur mit Geräten des easy
link Systems möglich. easy link steht für eine einfache,
visuell unterstützte Inbetriebnahme. Hierbei werden
vorkonfi gurierte Standard-Funktionen mit Hilfe eines
Service-Moduls den Ein-/Ausgängen zugeordnet.
Bestimmungsgemäßer Gebrauch
- Bedienen von Verbrauchern, z. B. Licht EIN/
AUS, Dimmen, Jalousie AUF/AB, Speichern
und Aufrufen von Lichtszenen etc.
- Montage Aufputz/Unterputz wassergeschützt
- Montage in Gerätedose nach DIN 49073
Produkteigenschaften
- Inbetriebnahme und Programmierung in S-Mode
und E-Mode
- Tastsensor-Funktionen: Schalten/Dimmen, Ja-
lousiesteuerung, Wertgeber, Szenenaufruf, Vor-
gabe der Heizungsbetriebsart, Zwangssteuerung
- Rote Status-LED je Taste
Bedienung
Die Funktion der Tasten, deren Bedienung und die
Ansteuerung der Verbraucher sind für jedes Gerät
individuell einstellbar.
Zwei Bedienarten sind zu unterscheiden:
-Einfl ächenbedienung:
Das Ein-/Ausschalten oder heller/dunkler
Dimmen z. B. einer Beleuchtung erfolgt ab-
wechselnd durch wiederholtes Betätigen eines
Tastenbereiches.
-Zweifl ächenbedienung:
Zwei übereinander liegende Tastenbereiche bilden
ein Funktionspaar. Betätigen oben z. B. schaltet/
dimmt eine Beleuchtung ein/heller, Betätigen unten
schaltet/dimmt eine Beleuchtung aus/dunkler.
Funktion oder Verbraucher bedienen
Die Bedienung von Verbrauchern wie Beleuchtung,
Jalousien etc. erfolgt über die Tastenbereiche und
hängt von der Konfi guration/Programmierung des
Geräts ab.
Einen Tastenbereich betätigen.
Die hinterlegte Funktion wird ausgeführt.
Der Betätigungsimpuls liegt für die Dauer der
Betätigung an. Funktionsabhängig können
kurze und lange Betätigungen unterschiedliche
Aktionen auslösen, z. B. Schalten/Dimmen.
Informationen für die Elektrofachkraft
Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren
spannungsführender Teile in der Ein-
bauumgebung.
Elektrischer Schlag kann zum Tod
führen!
Vor Arbeiten am Gerät Anschlussleitun-
gen freischalten und spannungsfüh-
rende Teile in der Umgebung abdecken!
ç
Gerät anschließen und montieren
Aufputzmontage (Bild 4):
Das Gehäuse-Unterteil (9) lagerichtig montieren.
Busleitung durch die Dichtungsmembran in das
Gehäuse führen.
Busleitung anschließen (rot +/schwarz -).
Taster-Modul (8) in das Gehäuse-Unterteil (9)
stecken bis die Befestigungsklammern einrasten.
Dichtungsaufsatz (6) und Gehäuse-Oberteil (7) auf
dem Gehäuse-Unterteil (9) montieren. Dazu die
Bajonett-Schnellverschlüsse mit dem Schrauben-
dreher durch eine 1/4 Drehung nach rechts im
Gehäuse-Unterteil befestigen.
Tast-Abdeckung (5) auf das Taster-Modul
aufstecken.
Demontage
Tast-Abdeckung (5) vom Taster-Modul (8)
abziehen.
Dichtungsaufsatz (6) und Gehäuseoberteil (7)
abziehen. Dazu die Bajonett-Schnellverschlüsse
mit dem Schraubendreher durch eine 1/4 Dre-
hung nach links vom Gehäuse-Unterteil lösen.
Taster-Modul (8) abziehen.
ODER:
Unterputzmontage (Bild 5):
Busleitung aus der Gerätedose (11) führen und
anschließen (rot +/schwarz -).
Taster-Modul (8) von hinten auf den Unterputz-
rahmen (10) stecken bis die Befestigungsklam-
mern einrasten.
Unterputzrahmen (10) lagerichtig auf Gerätedo-
se (11) mittels Geräteschrauben befestigen.
Dichtungsaufsatz (6) auf den Unterputzrahmen
montieren. Dazu die Bajonett-Schnellverschlüsse
mit dem Schraubendreher durch eine 1/4 Drehung
nach rechts im Unterputzrahmen befestigen.
Tast-Abdeckung (5) auf das Taster-Modul
aufstecken.
Demontage
Tast-Abdeckung (5) vom Taster-Modul (8)
abziehen.
Dichtungsaufsatz (6) demontieren.
Unterputzrahmen (10) demontieren.
Taster-Modul (8) vom Unterputzrahmen abziehen.
Inbetriebnahme
system link - Physikalische Adresse und
Anwendungssoftware laden
Die physikalische Adresse wird immer nur für
ein Gerät vergeben. Es darf sich immer nur ein
Gerät im Programmiermodus befi nden.
Es wird empfohlen, die physikalische Adresse
vor der Montage zu programmieren.
Tast-Abdeckung (5), Dichtungsaufsatz (6) und
Gehäuseoberteil (7) demontieren.
Tastsensor-Modul (8) vom Gehäuseunterteil (9)
abziehen oder aus der Gerätedose lösen.
Busspannung einschalten.
Programmier-Taste (3) drücken.
Die Programmier-LED (3) leuchtet.
Leuchtet die Programmier-LED nicht, liegt keine
Busspannung an.
Physikalische Adresse und Anwendungssoft-
ware in das Gerät laden.
Die Programmier-LED erlischt.
Physikalische Adresse auf Beschriftungsfeld
notieren.
Das Laden einer nicht kompatiblen Anwen-
dungssoftware wird durch Blinken der Status-
LED(s) (1/2) angezeigt.
Gerät (siehe Gerät anschließen und montieren)
wieder zusammenbauen.
easy link
Informationen zur Anlagen-Konfi guration sind der
ausführlichen Beschreibung des Service-Moduls
easy link zu entnehmen.
Anhang
Technische Daten
KNX Medium TP 1
Inbetriebnahmemodus S-Mode, E-controller
Nennspannung KNX DC 21 … 32 V SELV
Stromaufnahme KNX typ. 10 mA
Leistungsaufnahme typ. 150 mW
Anschlussart KNX Busanschlussklemmen
Schutzart IP55
Schutzklasse III
Betriebstemperatur -40 … +30 °C
Lager-/Transporttemperatur -50 … +50 °C
Normen EN 60669-2-1; EN 60669-1
EN 50428
Hilfe im Problemfall
Busbetrieb nicht möglich.
Ursache: Busspannung liegt nicht an.
Busanschlussklemmen auf richtige Polung
überprüfen.
Busspannung durch kurzes Drücken der Pro-
grammier-Taste (3) überprüfen, rote Programmier-
LED (3) leuchtet bei anliegender Busspannung.
Bild 4: Gerät mit Aufputz-Gehäuse montieren
(5) Tast-Abdeckung 1fach (nicht im Lieferumfang enthalten)
(6) Dichtungsaufsatz (nicht im Lieferumfang enthalten)
(7) Gehäuseoberteil (nicht im Lieferumfang enthalten)
(8) Taster-Modul
(9) Gehäuseunterteil AP (nicht im Lieferumfang enthalten)
(10) Rahmen 1fach für UP-Montage (nicht im Lieferumfang enthalten)
(11) Gerätedose UP (nicht im Lieferumfang enthalten)
(5)
(6)
(7) (8)
(9)
(5)
(6)
(10)
(8) (11)
Bild 5: Gerät in Gerätedose montieren
