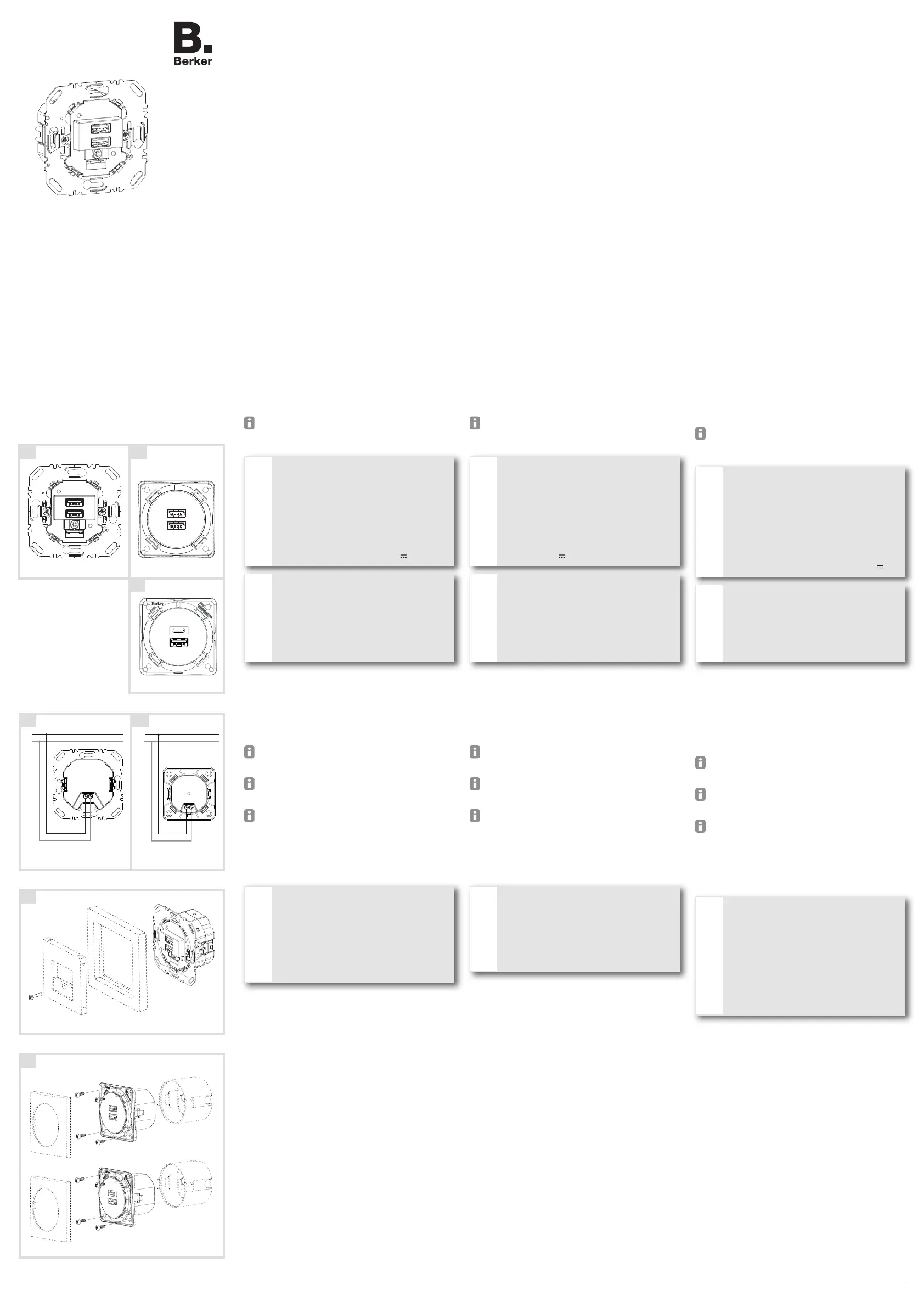

Side 1/2
6LE005120C
Berker GmbH & Co. KG - Zum Gunterstal - 66440 Blieskastel/Germany - Tel.:+49 6842 945 0 - Fax: +49 6842 945 4625 - E-Mail: info@berker.de 6LE005120C - 09/2020
Bedienungs- und Montageanleitung
Operating and assembly instructions
Bedienings- en montagehandleiding
2602 .., 9 2610 ..
USB Ladesteckdose A+A 230 V
USB charging socket A+A 230 V
USB-oplaadcontactdoos A+A 230 V
9 2620 ..
USB Ladesteckdose A+C 230 V
USB charging socket A+C 230 V
USB-oplaadcontactdoos A+C 230 V
e
z
i
3a
2602 ..
L N
9 2610 ../
2a 2b
L
N
L
N
2602 ..
9 2620 ..
L N
3b
9 2610 ..
9 2620 ..
2602 ..
9 2620 ..
1a 1b
1c
9 2610 ..
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft gemäß den
einschlägigen Installationsnormen, Richtlinien,
Bestimmungen, Sicherheits- und Unfallverhü-
tungsvorschriften des Landes erfolgen.
Bei Nichtbeachten der Installationshinweise
können Schäden an den Geräten, Brand oder
andere Gefahren entstehen.
Diese Anleitung ist Bestandteil des Produktes und
muss beim Endanwender verbleiben.
Geräteaufbau
Die USB Ladesteckdose verfügt je nach Ausführung
über zwei USB-Buchsen vom Typ A (Bild 1a, 1b)
oder jeweils eine USB-Buchse von Typ A und Typ C
(Bild 1c).
Funktion
Bestimmungsgemäßer Gebrauch
- Laden der Akkus von mobilen Endgeräten wie
z. B. Smartphones, Tablets und tragbare Lautspre-
cher über USB-Ladekabel
- Ausschließlich zum Gebrauch in tropf- und spritz-
wasserfreien Innenbereichen geeignet
-Bei Best.-Nr. 2602 ..:
Unterputz-Montage in Gerätedose nach
DIN 49073
-Bei Best.-Nr. 9 2610 .. /9 2620 ..:
Einbau-Montage in Berührungsschutzdosen mit
Ø 49 mm (Zubehör)
Produkteigenschaften
- kurzschlussfest und überlastsicher
(elektronische Sicherung)
Keine Datenübertragung möglich.
Bedienung
VORSICHT!
Fehlfunktion der Geräte durch Verwen-
dung nicht zertifi zierter Endgeräte, Lade-
kabel und Stecker.
Die Geräte können zerstört werden.
Nur zertifi zierte USB-Ladekabel und
USB-Stecker verwenden. Nur kompatible
mobile Endgeräte verwenden mit einer
maximalen Spannung von 5V .
ç
VORSICHT!
Fehlfunktion bei Verdrehen oder Verkan-
ten des Steckers.
Die Kontakte können beschädigt werden.
Stecker in korrekter Ausrichtung, gerade
und mit geringem Kraftaufwand in die
Buchse stecken.
ç
Akkus mobiler Endgeräte aufladen
USB-Stecker des Ladekabels in eine zum Stecker-
typ passende USB-Buchse der Ladesteckdose
stecken.
Die Akkus des angeschlossenen Gerätes werden
automatisch aufgeladen.
Gleichzeitig können die Akkus eines zweiten
Gerätes über die noch freie Buchse aufgeladen
werden. Maximalen Ausgangsstrom beachten!
Bei Anschluss von 2 Geräten kann sich die
Ladezeit verlängern, da der Ladestrom auf beide
Buchsen aufgeteilt wird.
Zur Ladedauer und dem Ladeverhalten der Akkus
die Herstellerangaben des angeschlossenen
Gerätes beachten.
Informationen für Elektrofachkräfte
Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren span-
nungsführender Teile!
Elektrischer Schlag kann zum Tod
führen!
Vor Arbeiten am Gerät Anschlussleitun-
gen freischalten und spannungsführende
Teile in der Umgebung abdecken!
ç
Gerät (Best.-Nr. 2602 ..) installieren
Gerät gemäß Anschlussplan anschließen (Bild 2a).
Gerät über Krallen oder Tragring montieren.
Rahmen ausrichten und das Zentralstück mit TAE-
Ausschnitt (erforderliches Zubehör) verschrauben
(Bild 3a).
Die USB Ladesteckdose ist nach Wiederein-
schalten der Netzspannung betriebsbereit.
Gerät (Best.-Nr. 9 2610 ../9 2620 ..) installieren
Gerät gemäß Anschlussplan anschließen (Bild 2b).
Optional: Berührungsschutzdose Ø 49 mm auf das
Gerät aufstecken (Bild 3b).
Gerät über die Tragplatte mit Flachkopfschrauben
der Größe M3 bzw. M3,5 montieren.
Rahmen auf die Tragplatte aufrasten.
Die USB Ladesteckdose ist nach Wiederein-
schalten der Netzspannung betriebsbereit.
Safety instructions
Electrical equipment may only be installed and
assembled by a qualified electrician in
accordance with the relevant installation
standards, guidelines, regulations, directives,
safety and accident prevention regulations of the
country.
Failure to comply with these installation
instructions may result in damage to the devices,
fire or other hazards.
These instructions are an integral component of
the product and must be retained by the end user.
Design and layout of the device
Depending on the version, the USB charging socket
has two USB sockets of type A (Figures 1a, 1b) or
one USB socket each of type A and type C
(Figure 1c).
Function
Correct use
- Charging the batteries of mobile end devices such
as smart phones, tablets, or portable loudspeakers
via USB charging cable
- Only suitable for use in indoor areas with no drip
and no spray water
-With order no. 2602 ..:
Flush-mounting into wall box according to
DIN 49073
-With order no. 9 2610 .. /9 2620 ..:
Built-in mounting in contact protection boxes with
Ø 49 mm (accessories)
Product characteristics
- Short circuit and overload proof (electronic fuse)
No data transmission possible.
Operation
CAUTION!
The use of non-certifi ed end devices,
charging cables and plugs can cause
device malfunctions.
The devices may be destroyed.
Use only certifi ed USB charging cables
and USB plugs. Use only compatible
mobile end devices with a maximum
voltage of 5V .
ç
CAUTION!
Twisting or tilting the connector can
cause malfunctions.
The contacts can be damaged.
Insert connectors into the jack in the
correct orientation, straight and without
using force.
ç
Charging batteries of mobile end devices
Insert USB connector of the charging cable into
a USB socket of the USB charging socket that
matches the plug type.
The batteries of the connected device are re-
charged automatically.
At the same time the batteries of a second device
can be charged via the socket that is still unoccu-
pied. Observe the maximum output current!
If 2 devices are connected the charging time
may be longer, as the charging current is divided
between the two sockets.
Note the manufacturer’s specifications for the
connected device for the charging time and the
charging characteristics of the batteries.
Information for electricians
Installation and electrical connection
DANGER!
Touching live parts can result in an elec-
tric shock!
An electric shock can be lethal!
Disconnect the connecting cables before
working on the device and cover all live
parts in the area!
ç
Installing device (order no. 2602 ..)
Connect device according to connection diagram
(Figure 2a).
Mount device via claws or supporting ring.
Align frame and screw centre plate with TAE cut-
out (required accessories) (Figure 3a).
The USB charging socket is ready for operation
once the mains voltage has been switched on
again.
Installing device (order no. 9 2610 ../9 2620 ..)
Connect device according to connection diagram
(Figure 2b).
Optional: Snap contact protection box Ø 49 mm
onto the device (Figure 3b).
Mount device via the supporting plate with size M3
or M3.5 flat headed screws.
Snap frame on the supporting plate.
The USB charging socket is ready for operation
once the mains voltage has been switched on
again.
Veiligheidsinstructies
Inbouw en montage van elektrische apparatuur
mag alleen door een installateur worden uitge-
voerd conform de geldende installatienormen,
richtlijnen, voorschriften, bepalingen en ongeval-
lenpreventievoorschriften van het betreffende
land.
Bij het niet naleven van de installatie-instructies
kan schade aan het apparaat, brand of andere
gevaren optreden.
Deze handleiding maakt deel uit van het product
en dient in het bezit van de eindgebruiker te
blijven.
Opbouw van het apparaat
De USB-oplaadcontactdoos beschikt afhankelijk van
de uitvoering over twee USB-bussen van het type A
(afb. 1a, 1b) of elk een USB-bus van het type A en het
type C (afb. 1c).
Functie
Juiste toepassing
- Het laden van de de accu’s van mobiele eindap-
paraten zoals bijvoorbeeld smartphones, tablets
en draagbare luidsprekers over USB-laadkabels
- Uitsluitend geschikt voor binnengebruik (IP20)
-Bij bestelnr. 2602 ..:
Inbouwmontage in apparatuurdoos conform
DIN 49073
-Bij bestelnr. 9 2610 .. /9 2620 ..:
Inbouwmontage in inbouwdoos met Ø 49 mm
(toebehoren)
Producteigenschappen
- kortsluitbeveiliging, beveiligd tegen overbelasting
(elektronische zekering)
Geen dataoverdracht mogelijk.
Bediening
VOORZICHTIG!
Foutief functioneren van de apparaten
door gebruik van niet-gecertifi ceerde
eindapparaten, oplaadkabels en stekkers.
De apparatuur kan beschadigd raken.
Alleen gecertifi ceerde USB-oplaadkabels
en USB-stekkers gebruiken. Alleen com-
patibele mobiele eindapparaten gebruiken
met een maximale spanning van 5 V .
ç
VOORZICHTIG!
Foutief functioneren bij verdraaien of kan-
telen van de stekker.
De contacten kunnen beschadigd raken.
Stekker in juiste positie, recht en zonder
veel kracht uit te oefenen in de bus steken.
ç
Oplaadbare batterijen van mobiele eindapparaten
opladen
USB-stekker van de oplaadkabel in een bij het
stekkertype passende USB-bus van de oplaadcon-
tactdoos steken.
De oplaadbare batterijen van de aangesloten
apparaten worden automatisch opgeladen.
Tegelijkertijd kunnen de oplaadbare batterijen van
een tweede apparaat via de nog vrije bus worden
opgeladen. Maximale uitgangsstroom aanhouden!
Bij aansluiting van 2 apparaten kan de laadtijd
verlengd worden, omdat de laadstroom over beide
bussen wordt verdeeld.
Voor de oplaadtijd en het oplaadgedrag van de
oplaadbare batterijen de specificaties van de fabri-
kant van de aangesloten apparatuur aanhouden.
Informatie voor elektromonteurs
Montage en elektrische aansluiting
GEVAAR!
Gevaar voor elektrische schokken bij
aanraking van onderdelen die onder
spanning staan!
Elektrische schokken kunnen de dood
tot gevolg hebben!
Voorafgaand aan werkzaamheden aan
het apparaat de aansluitleidingen loskop-
pelen en spanningvoerende delen in de
omgeving afdekken!
ç
Apparaat (bestelnr. 2602 ..) installeren
Apparaat conform het aansluitschema aansluiten
(afb. 2a).
Apparaat via klemmen of draagring monteren.
Afdekraam uitlijnen en het centraaldeel met TAE-
uitsparing (noodzakelijk toebehoren) vastschroe-
ven (afb. 3a).
De USB-oplaadcontactdoos is na herinschakelen
van de voedingsspanning klaar voor gebruik.
Apparaat (bestelnr. 9 2610 ../9 2620 ..) installeren
Apparaat conform het aansluitschema aansluiten
(afb. 2b).
Optioneel: inbouwdoos Ø 49 mm op het apparaat
plaatsen (afb. 3b).
Het apparaat over de draagplaat met platkop-
schroeven maat M3 resp. M3,5 monteren.
Afdekraam op de draagplaat klikken.
De USB-oplaadcontactdoos is na herinschakelen
van de voedingsspanning klaar voor gebruik.
ize

Produkt Specifikationer

Mærke: Berker
Kategori: Stikkontakt
Model: 926102509

Har du brug for hjælp?

Hvis du har brug for hjælp til Berker 926102509 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Stikkontakt Berker Manualer

Berker

Berker 260215 Manual

18 August 2024
Berker

Berker 33154109 Manual

12 August 2024
Berker

Berker 3315437001 Manual

11 August 2024
Berker

Berker 33154002 Manual

10 August 2024
Berker

Berker 926202509 Manual

10 August 2024
Berker

Berker 33153902 Manual

9 August 2024
Berker

Berker 33154009 Manual

8 August 2024
Berker

Berker 926102509 Manual

8 August 2024
Berker

Berker 3315417001 Manual

8 August 2024
Berker

Berker 3315427001 Manual

7 August 2024

Stikkontakt Manualer

Nyeste Stikkontakt Manualer

Powerfix

Powerfix IAN 53443 Manual

15 Oktober 2024
Busch-Jaeger

Busch-Jaeger 6127/02-81 Manual

6 Oktober 2024
Gigabyte

Gigabyte X870 Aorus Elite WIFI7 ICE Manual

1 Oktober 2024
Kogan

Kogan KASPUSBAC2A Manual

1 Oktober 2024
Philips

Philips 18952C2 Manual

1 Oktober 2024
Emos

Emos P0423R Manual

24 September 2024
Emos

Emos P0325R Manual

24 September 2024
Emos

Emos P1621 Manual

24 September 2024
Emos

Emos PC1421R Manual

24 September 2024
Emos

Emos PC1521R Manual

24 September 2024
