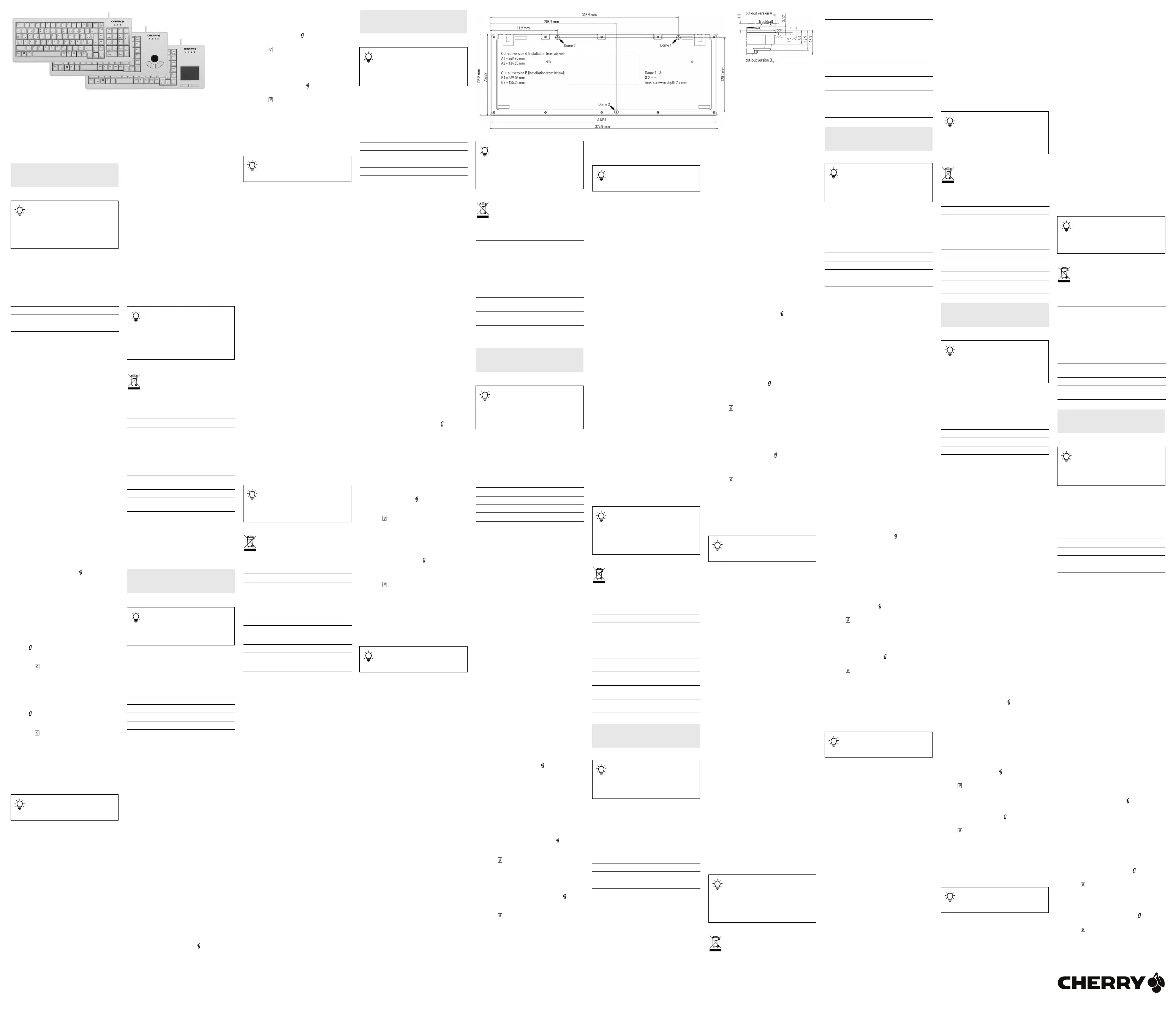

Side 1/2

Bevor Sie beginnen ...

Die CHERRY XS KEYBOARDs sind Tastaturen zur

Bedienung von Computern.

Für Informationen zu weiteren Produkten, Downloads

und vielem mehr, besuchen Sie bitte www.cherry.de.

1 Varianten

Die CHERRY XS KEYBOARDs sind in drei Varianten

verfügbar:

2 Zu Ihrer Sicherheit

"Repetitive Strain Injury" = "Verletzung durch

wiederholte Beanspruchung"

RSI entsteht durch kleine, sich ständig

wiederholende Bewegungen.

• Richten Sie Ihren Arbeitsplatz ergonomisch ein.

• Positionieren Sie Tastatur und Maus so, dass sich

Ihre Oberarme und Handgelenke seitlich vom

Körper befinden und ausgestreckt sind.

• Machen Sie mehrere kleine Pausen, ggf. mit

Dehnübungen.

• Ändern Sie oft Ihre Körperhaltung.

3 Tastatur anschließen

Je nach Variante können Sie die Tastatur an einem

USB- oder PS/2-Anschluss des Systems anschließen.

3.1 Tastatur an USB-Anschluss anschließen

1 Stecken Sie den USB-Stecker in einen beliebigen

USB-Anschluss Ihres Systems. Sie können auch

den USB-Anschluss eines Geräts verwenden, das

am System angeschlossen ist.

2 Folgen Sie den Installationsanweisungen am

Bildschirm.

3.2 Tastatur an PS/2-Anschluss anschließen

1 Schalten Sie den PC aus.

2 Stecken Sie den beiliegenden USB-PS/2-Adapter

auf das USB-Kabel der Tastatur.

3 Stecken Sie den/die PS/2-Stecker in die

entsprechenden Buchsen am System.

4 Schalten Sie den PC ein.

4 Bedienung des integrierten

Ziffernblocks

(Modelle G84-54xx/-55xx)

Aufgrund des platzsparenden Designs der Tastatur

wurde der Ziffernblock in den Bereich der

Haupttasten gelegt. So sind zum Beispiel den Tasten

"U", "I", "O" und "P" die Zeichen "4", "5", "6" und "/"

zugeordnet (durch einen Rahmen gekennzeichnet).

4.1 Einzelne Zeichen eingeben

Ist Num-Lock eingeschaltet (LED an), so wird der

integrierte Ziffernblock der Tastatur bewusst noch

nicht aktiv geschaltet. Der Ziffernblock wird erst

durch zusätzliches Drücken der Taste "Fn" aktiviert.

Die Taste "Fn" schaltet in Kombination mit anderen

Tasten das jeweils durch einen Rahmen

gekennzeichnete Zeichen.

Beispiel: Fn + O = 6

4.2 Integrierten Ziffernblock dauerhaft

aktivieren/deaktivieren

Für längere Zahleneingaben können Sie den

integrierten Ziffernblock dauerhaft aktivieren.

1 Aktivieren Sie gegebenenfalls Num-Lock

(LED an).

2 Drücken Sie gleichzeitig die Tasten "Fn" und

"F12".

Die LED leuchtet. Sie können Zahlen direkt

eingeben, ohne die Taste "Fn" zu drücken (O = 6).

• Wenn Sie die Tasten "Fn" und "F12" erneut

gleichzeitig drücken, wird der Ziffernblock wieder

deaktiviert.

4.3 Cursorsteuerung aktivieren/

deaktivieren

1 Deaktivieren Sie gegebenenfalls Num-Lock

(LED aus).

2 Drücken Sie gleichzeitig die Tasten "Fn" und

"F12".

Die LED leuchtet. Der integrierte Ziffernblock

dient als Cursor-Steuerung.

• Wenn Sie die Tasten "Fn" und "F12" erneut

gleichzeitig drücken, wird die Cursorsteuerung

wieder deaktiviert.

5 Tastenbelegung ändern

Mit der Software CHERRY Tools können Sie die

Funktionen der Tastatur konfigurieren. Die

Konfiguration wird als Software-Makro in einer Datei

auf dem Rechner gespeichert.

• Installieren Sie die Software CHERRY Tools.

Die Direkthilfe der Software können Sie mit "F1"

aufrufen.

6 Tastatur fest montieren

6.1 Einbaumaße

Ausschnittmaß bei Einbau von oben (cut-out

version B): 369,05 ±0,3 mm x 135,75 ±0,3 mm.

Ausschnittmaß bei Einbau von unten (cut-out

version A): 369,95 ±0,2 mm x 134,65 ±0,2 mm.

Weitere Abmessungen der Tastatur und die Lage der

Schraubdome finden Sie auf der abgebildeten

Zeichnung. Alle Angaben sind in Millimetern.

6.2 Tastatur verschrauben

Das Gehäuseunterteil enthält zur zusätzlichen

Fixierung 3 Schraubdome.

Beschädigungen durch falsche Schrauben vermeiden

1 Verwenden Sie Schrauben mit Holz-/

Kunststoffgewinde mit einem

Gewindedurchmesser von 2 mm.

2 Achten Sie bei der Wahl der Schraubenlänge

darauf, dass die Schrauben maximal 7,7 mm in

den Schraubdom ragen.

7 Montage der Aufstellfüße

• Schieben Sie die beiden beiliegenden Aufstellfüße

von hinten in die Aufnahmen am Gehäuseboden

bis die Verriegelung einrastet.

• Zum Entfernen halten Sie die Lasche gedrückt

und ziehen den Fuß nach hinten ab.

DE BEDIENUNGS-

ANLEITUNG

Jedes Gerät ist anders!

In der Bedienungsanleitung erhalten Sie

Hinweise zur effektiven und zuverlässigen

Verwendung.

• Lesen Sie die Bedienungsanleitung

aufmerksam durch.

• Bewahren Sie die Bedienungsanleitung auf und

geben Sie sie an andere Benutzer weiter.

Modell Ausstattung

ML5200 Nummernblock

ML5400 Trackball

ML5500 Touchpad

Aktuelle Software im Internet

Die Software wird ständig weiterentwi-

ckelt. Die aktuelle Version erhalten Sie im

Internet unter: support.cherry.de.

8 Tastatur reinigen

1 Schalten Sie den PC aus.

HINWEIS! Aggressive Reinigungsmittel und

Flüssigkeiten können die Tastatur beschädigen

• Verwenden Sie zur Reinigung keine Lösungsmittel

wie Benzin oder Alkohol und keine Scheuermittel

oder Scheuerschwämme.

• Verhindern Sie, dass Flüssigkeit in die Tastatur

gelangt.

• Entfernen Sie nicht die Tastkappen der Tastatur.

2 Reinigen Sie die Tastatur mit einem leicht

feuchten Tuch und etwas mildem

Reinigungsmittel (z. B.: Geschirrspülmittel).

3 Trocknen Sie die Tastatur mit einem fusselfreien,

weichen Tuch.

Trackball

1 Reinigen Sie die Kugel in regelmäßigen

Abständen.

2 Entnehmen Sie die Kugel, indem Sie die

Abdeckung des Trackballs leicht drücken und

dabei gegen den Uhrzeigersinn drehen.

3 Reinigen Sie den optischen Sensor (die unterhalb

der Kugel platzierte transparente Linse)

vorsichtig, z. B. mit einem Wattestäbchen.

9 Geräte entsorgen

• Entsorgen Sie Geräte mit diesem Symbol

nicht mit dem Hausmüll.

• Entsorgen Sie die Geräte, entsprechend

den gesetzlichen Vorschriften, bei Ihrem

Händler oder den kommunalen

Sammelstellen.

10 Technische Daten

11 Kontakt

Cherry Europe GmbH

Cherrystraße 2

91275 Auerbach/OPf.

Internet: www.cherry.de

Telefon: +49 (0) 9643 2061-100*

*zum Ortstarif aus dem deutschen Festnetz, abweichende

Preise für Anrufe aus Mobilfunknetzen möglich

Before you begin ...

The CHERRY XS KEYBOARDs are designed for

operating computers.

For information on other products, downloads and

much more, visit us at www.cherry.de.

1 Versions

The CHERRY XS KEYBOARDs are available in three

versions:

2 For your safety

RSI stands for "Repetitive Strain Injury"

RSI arises due to small movements continuously

repeated over a long period of time.

• Set up your workspace ergonomically.

• Position the keyboard and mouse in such a

manner that your upper arms and wrists are

outstretched and to the sides of your body.

• Take several short breaks, with stretching

exercises if necessary.

• Change your posture often.

3 Connecting the keyboard

Depending on the model, you can connect the

keyboard to a USB or PS/2 port on the system.

3.1 Connecting the keyboard to a USB port

1 Plug the USB connector into any USB port of your

computer. You can also use the USB port of a

device connected to the system.

2 Follow the installation instructions on the screen.

3.2 Connecting the keyboard to a USB port

1 Switch off the PC.

2 Connect the supplied USB-PS/2 adapter to the

USB cable of the keyboard.

3 Connect the PS/2 plug(s) to the corresponding

sockets on the system.

4 Switch on the PC.

4 Using the integrated numeric keys

(models G84-54xx/-55xx)

Due to the space-saving design of the keyboard, the

numeric keys are integrated in the main key area. For

example, the "U", "I", "O" and "P" keys are also

assigned the characters “4”, “5”, “6” and “/”

(indicated by a frame)

4.1 Entering individual characters

When Num-Lock is activated (LED on), the

integrated numeric keys are deliberately not yet

enabled. The numeric keys are only enabled when

you also press the “Fn” key.

In combination with the other keys, the “Fn” activates

the character indicated by a frame.

Example: Fn + O = 6

Schutz gegen Verschmutzung und

Flüssigkeiten

Zum Schutz der Tastaturoberfläche vor

Staub, Flüssigkeiten und Verschmutzung ist eine

speziell angepasste Folienabdeckung erhältlich

(CHERRY WetEx

). Die Schutzfolie ist abwaschbar

und lässt sich desinfizieren.

Für weitere Informationen besuchen Sie bitte

www.cherry.de.

Bezeichnung Wert

Anschluss G84-52xx:

USB 2.0 (1.1 kompatibel) oder

PS/2 über Adapter

G84-54xx/-55xx:

USB 2.0 (1.1 kompatibel) oder

2 x PS/2

Spannungs-

versorgung

4 ... 5,25 V/DC

Stromaufnahme G84-52xx: typ. 25 mA

G84-54xx/-55xx: typ. 45 mA

Lagertemperatur -20 °C ... +60 °C

Betriebstemperatur G84-52xx/-55xx: 0 °C ... +50 °C

G84-54xx: 0 °C ... +40 °C

EN OPERATING

MANUAL

Every device is different!

The operating instructions contain

information on effective and reliable use.

• Read the operating instructions carefully.

• Keep the operating instructions and pass them

on to other users.

Model Equipment

ML5200 Keypad

ML5400 Trackball

ML5500 Touchpad

4.2 Permanently activating/deactivating the

integrated numeric keys

For longer numerical entries you can permanently

activate the integrated numeric keys.

1 Activate Num-Lock (LED on).

2 Press the “Fn” and “F12” keys simultaneously.

The LED lights up. Now you can enter numbers

directly without pressing the “Fn” key (O = 6).

• When you press the “Fn” and “F12” keys

simultaneously once more, the numeric keys are

deactivated again.

4.3 Activating/deactivating cursor control

1 Deactivate Num-Lock (LED off).

2 Press the “Fn” and “F12” keys simultaneously.

The LED lights up. Now you can use the

numeric keys to control the cursor.

• When you press the “Fn” and “F12” keys

simultaneously once more, cursor control is

deactivated again.

5 Changing the key assignment

You can use the CHERRY Tools software to configure

the functions of the keyboard. The configuration is

saved as a software macro in a file on the computer.

• Install the CHERRY Tools software.

You can access the software’s online help function

by pressing "F1".

6 Permanently mounting the

keyboard

6.1 Installation dimensions

Cut-out for installation from above (cut-out

version B): 369.05 ±0.3 mm x 135.75 ±0.3 mm.

Cut-out for installation from below (cut-out

version A): 369.95 ±0.2 mm x 134.65 ±0.2 mm.

Other dimensions of the keyboard and the position of

the screw bosses are illustrated on the drawing. All

dimensions are in millimeters.

6.2 Screwing on the keyboard

The lower part of the housing has 3 screw bosses for

additional fastening.

Using the right screws to avoid damage

1 Use screws for wood/plastic with a thread

diameter of 2 mm.

2 When choosing the screw length, make sure that

the screws do not protrude more than 7.7 mm into

the screw boss.

7 Mounting the feet

• Push the two supplied feet from behind into the

slots on the bottom of the housing until they lock

into place.

• To remove them, push in the tab and pull back the

foot.

8 Cleaning the keyboard

1 Switch off the PC.

NOTE! Aggressive cleaning agents and liquids can

damage the keyboard

• Do not use solvents such as gasoline or alcohol

and scouring agents or scouring sponges for

cleaning.

• Prevent liquids from entering the keyboard.

• Do not remove the keycaps of the keyboard.

2 Clean the keyboard with a slightly damp cloth and

some mild cleaning agent (e.g. dishwashing

liquid).

3 Dry off the keyboard with a soft, lint-free cloth.

Trackball

1 Clean the ball at regular intervals.

2 To take out the ball, gently press the trackball

cover while turning it counterclockwise.

3 Carefully clean the optical sensor (the transparent

lens located under the ball), for example with a

cotton swab.

9 Device disposal

• Do not dispose of devices with this symbol

in household waste.

• Dispose of the devices in accordance with

statutory regulations – at your local dealer

or at municipal recycling centers.

10 Technical data

11 Certifications

11.1 Federal Communications Commission

(FCC) Radio Frequency Interference

Statement

This device complies with part 15 of the FCC Rules.

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference,

and (2) this device must accept any interference

received, including interference that may cause

undesired operation.

Note: This equipment has been tested and found to

comply with the limits for a Class B digital device,

pursuant to part 15 of the FCC Rules. These limits

are designed to provide reasonable protection against

harmful interference in a residential installation. This

equipment generates, uses and can radiate radio

frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful

interference to radio communications. However,

there is no guarantee that interference will not occur

in a particular installation. If this equipment does

cause harmful interference to radio or television

reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to

correct the interference by one or more of the

following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment

and receiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver is

connected.

• Consult the dealer or an experienced radio/TV

technician for help.

Caution: Any changes or modifications not expressly

approved by the party responsible for compliance

could void the user's authority to operate the

equipment.

11.2 For UL

For use with Listed Personal Computers only!

11.3 UKCA

UK Authorised Representative:

Authorised Representative Service

The Old Methodist Chapel

Great Hucklow

SK17 8RG

Current software on the internet

The software is constantly being developed.

You can get the latest version on the

internet at: support.cherry.de.

Protection against dirt and liquids

To protect the keyboard surface from dust,

liquids and dirt, a specially adapted foil

cover is available (CHERRY WetEx). The protective

film can be washed and disinfected.

For more information, please visit www.cherry.de.

Designation Value

Connection G84-52xx:

USB 2.0 (1.1 compatible)

or PS/2 via adapter

G84-54xx/-55xx:

USB 2.0 (1.1 compatible)

or 2 x PS/2

Voltage supply 4 ... 5.25 V/DC

Power consumption G84-52xx: typically 25 mA

G84-54xx/-55xx:

typically 45 mA

Storage temperature -20 °C ... +60 °C

Operating temperature G84-52xx/-55xx:

0 °C ... +50 °C

G84-54xx: 0 °C ... +40 °C

Avant de commencer ...

Les claviers CHERRY KEYBOARD XS servent à utiliser

des ordinateurs.

Pour obtenir des informations sur d'autres produits,

sur les téléchargements et bien d'autres choses,

consultez le site www.cherry.de.

1 Variantes

Les claviers CHERRY KEYBOARD XS sont disponibles

en trois variantes :

2 Pour votre sécurité

LMR signifie « Lésion due aux mouvements

répétitifs »

Le syndrome LMR apparaît suite à de petits

mouvements se répétant en permanence.

• Organisez votre poste de travail de manière

ergonomique.

• Positionnez le clavier et la souris de telle façon

que vos bras et vos poignets se trouvent

latéralement par rapport au corps et soient

étendus.

• Faites plusieurs petites pauses, le cas échéant

accompagnées d’exercices d’étirement.

• Modifiez souvent votre attitude corporelle.

3 Raccorder le clavier

Selon la variante, vous pouvez raccorder le clavier à

un port USB ou PS/2 du système.

3.1 Raccorder le clavier à un connecteur

USB

1 Branchez la fiche USB sur une prise USB au choix

de votre système. Vous pouvez également utiliser

le port USB d'un appareil connecté au système.

2 Suivez les instructions d'installation affichées à

l’écran.

3.2 Raccorder le clavier à un connecteur

PS/2

1 Mettez l’ordinateur hors tension.

2 Branchez l'adaptateur USB-PS/2 fourni au câble

USB du clavier.

3 Branchez le/les connecteur(s) PS/2 dans les

prises correspondantes du système.

4 Allumez l’ordinateur.

4 Utilisation du pavé numérique

intégré (modèles G84-54xx/-55xx)

En raison du design compact du clavier, le pavé

numérique a été placé dans la zone des touches

principales. Par exemple, les touches « U I », « »,

« O P 4 » et « » sont affectées aux caractères « »,

« 5 6 + », « » et « » (signalés par un encadré).

4.1 Saisir un caractère

Si la fonction Verr. num. est active (LED allumée),

le pavé numérique intégré n'est pas encore activé.

Appuyez sur la touche « » pour activer le pavé Fn

numérique.

Appuyez sur la touche « Fn » en combinaison avec

d'autres touches pour activer le caractère encadré de

cette touche.

Exemple : Fn + O = 6

4.2 Activer/désactiver durablement le pavé

numérique intégré

Pour les entrées numériques longues, vous pouvez

laisser le pavé numérique intégré activé en

permanence.

1 Activez Verr. num. (LED allumée) si nécessaire.

2 Appuyez simultanément sur les touches « Fn » et

« F12 ».

La LED s'allume. Vous pouvez entrer des

chiffres directement sans appuyer sur la touche

« Fn » (O = 6).

• Si vous appuyez à nouveau simultanément sur les

touches « Fn » et « F12 », le pavé numérique est à

nouveau désactivé.

4.3 Activer/désactiver le contrôle du curseur

1 Désactivez Verr. num. (LED éteinte) si

nécessaire.

2 Appuyez simultanément sur les touches « Fn » et

« F12 ».

La LED s'allume. Le pavé numérique intégré

sert de contrôle du curseur.

• Si vous appuyez à nouveau simultanément sur les

touches « Fn » et « F12 », le contrôle du curseur

est à nouveau désactivé.

5 Modifier l'affectation des touches

Le logiciel CHERRY Tools vous permet de configurer

les fonctions du clavier. La configuration est

sauvegardée sous forme de macro logicielle dans un

fichier sur l'ordinateur.

• Installez le logiciel CHERRY Tools.

Vous pouvez accéder à l'aide directe du logiciel en

appuyant sur la touche « F1 ».

6 Monter le clavier

6.1 Cotes de montage

Dimension de la découpe pour le montage par le haut

(version B de la découpe) : 369,05 ±0,3 mm x 135,75

±0,3 mm.

Dimension de la découpe pour le montage par le bas

(version A de la découpe) : 369,95 ±0,2 mm x 134,65

±0,2 mm.

Les autres dimensions du clavier et la position des

dômes filetés sont indiquées sur le dessin ci-contre.

Toutes les dimensions sont indiquées en millimètres.

6.2 Visser le clavier

La partie inférieure du boîtier contient 3 dômes

filetés pour une fixation supplémentaire.

Éviter les dommages dus à un vissage incorrect

1 Utilisez des vis à filetage bois/plastique d'un

diamètre de 2 mm.

2 Lors du choix de la longueur des vis, assurez-vous

que les vis ne pénètrent pas de plus de 7,7 mm

dans le dôme fileté.

7 Montage des pieds d’appui

• Glissez les deux pieds d’appui fournis par l'arrière

dans les fentes en dessous du boîtier jusqu'à ce

que le verrouillage s'enclenche.

• Pour le retrait, maintenez la languette appuyée et

tirez le pied vers l'arrière.

8 Nettoyage du clavier

1 Mettez le PC hors service.

REMARQUE ! Les détergents et liquides agressifs

peuvent endommager le clavier

• Pour le nettoyage, n’utilisez pas de solvants tels

que l’essence ou l’alcool ni aucun produit ou

éponge abrasif.

• Empêchez tout liquide de pénétrer dans le clavier.

• N’enlevez pas les capuchons des touches du

clavier.

2 Nettoyez le clavier avec un chiffon légèrement

humide et un produit de nettoyage doux (p. ex.

détergent vaisselle).

3 Séchez le clavier avec un chiffon doux non

peluchant.

Trackball

1 Nettoyez la boule du trackball à intervalles

réguliers.

2 Retirez la boule en appuyant légèrement sur le

recouvrement du trackball et en le tournant dans

le sens antihoraire.

3 Nettoyez soigneusement le capteur optique (la

lentille transparente située sous la boule), par

exemple avec un coton-tige.

FR MODE D’EMPLOI

Chaque appareil est différent !

Le mode d’emploi contient des consignes

pour une utilisation efficace et fiable.

• Lisez attentivement le mode d’emploi.

• Conservez le mode d’emploi et transmettez-le

aux autres utilisateurs.

Modèle Équipement

ML5200 Pavé numérique

ML5400 Trackball

ML5500 Touchpad

Version actuelle de logiciel sur Internet

Le logiciel est perfectionné en perma-

nence. La version actuelle est disponible

sur Internet à l’adresse : support.cherry.de.

9 Élimination des appareils

• Ne jetez pas les appareils portant ce

symbole avec les ordures ménagères.

• Éliminez les appareils conformément aux

dispositions légales chez votre revendeur

ou dans les points de collecte municipaux.

10 Caractéristiques techniques

Antes de empezar ...

Los CHERRY XS KEYBOARDs son teclados para el

manejo de ordenadores.

En la dirección www.cherry.de podrá, entre otros,

encontrar y descargar información sobre los

productos.

1 Variantes

Los CHERRY XS KEYBOARDs están disponibles en

tres variantes:

2 Para su seguridad

"Repetitive Strain Injury" = "Síndrome del túnel

carpiano"

El RSI se origina por movimientos pequeños,

repetidos continuamente.

• Organice su puesto de trabajo de forma

ergonómica.

• Coloque el teclado y el ratón de modo que los

brazos y las muñecas se encuentren a los lados

del cuerpo y estirados.

• Haga varias pausas cortas, cuando sea necesario

con ejercicios de estiramiento.

• Cambie con frecuencia la postura corporal.

3 Conectar el teclado

Según cada variante es posible conectar el teclado a

una conexión USB o PS/2 del sistema.

3.1 Conectar el teclado a una conexión USB

1 Inserte la clavija USB en una de las conexiones

USB de su sistema. También puede utilizar la

conexión USB de un dispositivo que esté

conectado a su sistema.

2 Siga las instrucciones de instalación en la

pantalla.

3.2 Conectar el teclado a la conexión PS/2

1 Apague el PC.

2 Inserte el adaptador USB-PS/2 suministrado en el

cable USB del teclado.

3 Inserte la/las clavijas PS/2 en los puertos

correspondientes del sistema.

4 Encienda el PC.

4 Manejo del bloque numérico

integrado

(modelos G84-54xx/-55xx)

Debido al diseño compacto del teclado, el bloque

numérico se encuentra en el área de las teclas

principales. Por ejemplo, los signos "4", "5", "6" y "/"

están asignados a las teclas "U", "I", "O" y "P"

(identificados mediante un recuadro).

4.1 Introducir signos individuales

Si Num-Lock está activado (LED encendido), el

bloque numérico integrado no estará activado. El

bloque numérico solo se activa cuando se pulsa la

tecla "Fn".

En combinación con otras teclas, la tecla "Fn"

conmuta el signo respectivamente identificado

mediante un recuadro.

Ejemplo: Fn + O = "6"

4.2 Activar/desactivar de manera

permanente el bloque numérico

integrado

Para entradas de cifras largas se puede activar de

manera permanente el bloque numérico integrado.

1 Dado el caso active Num-Lock (LED

encendido).

2 Pulse al mismo tiempo las teclas "Fn" y "F12".

El LED se ilumina. Puede introducir números

de manera directa sin pulsar la tecla "Fn" (O = 6).

• Si pulsa nuevamente las teclas "Fn" y "F12" al

mismo tiempo, el bloque numérico se desactiva

nuevamente.

4.3 Activar/desactivar control de cursor

1 Dado el caso desactive Num-Lock (LED

apagado).

2 Pulse al mismo tiempo las teclas "Fn" y "F12".

El LED se ilumina. El bloque numérico

integrado sirve como control de cursor.

• Si pulsa nuevamente las teclas "Fn" y "F12" al

mismo tiempo, el control de cursor se desactiva

nuevamente.

Protection contre la saleté et les liquides

Pour protéger la surface du clavier de la

poussière, des liquides et de la saleté, un

film de protection spécialement adapté est

disponible (CHERRY WetEx

). Le film de protection

est lavable et peut être désinfecté.

Pour de plus amples informations, veuillez

consulter le site www.cherry.de.

Désignation Valeur

Raccordement G84-52xx :

USB 2.0 (compatible 1.1) ou

PS/2 avec un adaptateur

G84-54xx/-55xx :

USB 2.0 (compatible 1.1) ou

2 x PS/2

Alimentation

électrique 4 ... 5,25 V/CC

Consommation de

courant G84-52xx : typ. 25 mA

G84-54xx/-55xx : typ. 45 mA

Température de

stockage -20 °C ... +60 °C

Température de

fonctionnement G84-52xx/-55xx: 0 °C ... +50 °C

G84-54xx: 0 °C ... +40 °C

ES MANUAL DE

INSTRUCCIONES

¡Cada aparato es distinto!

En las instrucciones de uso encontrará

explicaciones sobre la utilización efectiva y

segura del aparato.

• Lea las instrucciones detenidamente.

• Guarde las instrucciones de uso y transmítalas

a otros usuarios.

Modelo Equipamiento

ML5200 Bloque numérico

ML5400 Trackball

ML5500 Touchpad

5 Cambiar asignación de teclas

Con el software CHERRY Tools puede configurar las

funciones del teclado. La configuración se guarda

como archivo de macro de software en el ordenador.

• Instale el software CHERRY Tools.

Con "F1" puede acceder a la ayuda directa del

software.

6 Montaje fijo de teclado

6.1 Dimensión de montaje

Dimensión de recorte para montaje desde arriba

(versión cut-out B): 369,05 ±0,3 mm x 135,75

±0,3 mm.

Dimensión de recorte para montaje desde abajo

(versión cut-out B): 369,95 ±0,2 mm x 134,65

±0,2 mm.

En el esquema mostrado se presentan otras

dimensiones del teclado y la posición de los salientes

de tornillos. Todas las medidas están en milímetros.

6.2 Atornillar el teclado

La parte inferior de la carcasa incluye 3 salientes de

tornillos para fijación adicional.

Evite los daños producidos por el uso de tornillos

incorrectos.

1 Utilice tornillos con rosca de 2 mm de diámetro

para madera/plástico.

2 Cuando seleccione la longitud de los tornillos,

asegúrese de que no se introduzcan más de

7,7 mm en las salientes de tornillos.

7 Montaje de las patas plegables

• Deslice ambas patas plegables suministradas

desde atrás hasta que encajen en los asientos

situados en la base de la carcasa

• Para retirarlas mantenga la lengüeta presionada y

extraiga la pata hacia atrás.

8 Limpieza del teclado

1 Desconecte el PC.

NOTA! Los detergentes y líquidos agresivos pueden

dañar el teclado

• Para su limpieza, no utilice disolventes como

gasolina o alcohol, ni medios abrasivos o esponjas

abrasivas.

• Evite que entre líquido en el teclado.

• No extraiga las teclas del teclado.

2 Limpie el teclado con un paño ligeramente

humedecido y un poco de producto de limpieza

suave (p. ej. lavavajillas).

3 Seque el teclado con un paño suave sin pelusa.

Trackball

1 Limpie la bola a intervalos regulares.

2 Para retirar la bola presione ligeramente la

cubierta de la trackball y gírela en sentido

contrario a las agujas del reloj.

3 Limpie con cuidado el sensor óptico (la lente

transparente situada por debajo de la bola), p. ej.

con un bastoncillo de algodón.

9 Desecho de los aparatos

• No deseche con la basura doméstica los

aparatos que presenten este símbolo.

• Deseche los aparatos conforme a las

disposiciones legales a través de su

distribuidor o en los centros de recogida

municipales.

10 Datos técnicos

Prima di cominciare ...

Le CHERRY XS KEYBOARD sono tastiere per il

comando di computer.

Per informazioni su ulteriori prodotti, download e

molto altro ancora, visitate la pagina web

www.cherry.de.

1 Varianti

Le CHERRY XS KEYBOARD sono disponibili in tre

varianti:

2 Per la vostra sicurezza

RSI è l'acronimo di "Repetitive Strain Injury", ovvero

sindrome da tensione ripetuta

La sindrome RSI è causata da piccoli e continui

movimenti ripetuti.

• Allestire la postazione di lavoro in modo

ergonomico.

• Posizionare la tastiera e il mouse in modo tale che

l'avambraccio e l'articolazione del polso si trovino

ai lati del corpo e siano distesi.

• Fare piccole pause, eventualmente praticando

esercizi di allungamento.

• Cambiare spesso posizione.

Software actual en Internet

El software está en constante desarrollo.

En Internet encontrará la versión actual en:

support.cherry.de.

Protección frente a suciedad y líquidos

Para proteger la superficie del teclado

frente a polvo, líquidos y suciedad, se

puede adquirir una lámina de cubierta adaptada

(CHERRY WetEx). Esta lámina protectora se

puede lavar y desinfectar.

Si desea obtener más información, visítenos en

www.cherry.de.

Denominación Valor

Conexión G84-52xx:

USB 2.0 (compatible con 1.1) o

PS/2 mediante adaptador

G84-54xx/-55xx:

USB 2.0 (compatible con 1.1) o

2 x PS/2

Suministro de

corriente

4 ... 5,25 V/CC

Consumo de

corriente G84-52xx: típ. 25 mA

G84-54xx/-55xx: típ. 45 mA

Temperatura de

almacenamiento

-20 °C ... +60 °C

Temperatura de

funcionamiento G84-52xx/-55xx: 0 °C ... +50 °C

G84-54xx: 0 °C ... +40 °C

IT ISTRUZIONE D'USO

Ogni apparecchio è diverso!

Il presente manuale d’uso contiene

istruzioni per un uso efficiente e affidabile.

• Leggere il manuale d’uso con attenzione.

• Conservare il manuale d’uso e consegnarlo ad

altri utenti.

Modello Equipaggiamento

ML5200 Tastierino numerico

ML5400 Trackball

ML5500 Touchpad

3 Collegamento della tastiera

A seconda della variante, è possibile collegare la

tastiera a una porta USB o a una porta PS/2 del

sistema.

3.1 Collegamento della tastiera alla porta

USB

1 Inserire il connettore USB in una qualsiasi porta

USB del sistema. È possibile utilizzare anche la

porta USB di un dispositivo collegato al PC.

2 Seguire le istruzioni di installazione sullo

schermo.

3.2 Collegamento della tastiera alla porta

PS/2

1 Spegnere il PC.

2 Collegare l’adattatore USB PS/2 in dotazione sul

cavo USB della tastiera.

3 Inserire il/i connettore/i PS/2 nelle apposite prese

del sistema.

4 Accendere il PC.

4 Funzionamento del tastierino

numerico integrato

(modelli G84-54xx/-55xx)

In seguito alle dimensioni ridotte della tastiera, il

tastierino numerico è stato posizionato nella zona dei

tasti principali. Ad esempio, ai tasti "U", "I", "O" e "P"

sono assegnati i caratteri “4”, “5”, “6” e “/” (indicati

da un riquadro).

4.1 Inserimento di singoli caratteri

Se il tasto Bloc Num è attivato (LED acceso), il

tastierino numerico integrato nella tastiera non è

ancora attivo. Il tastierino numerico viene attivato

solo premendo ripetutamente il tasto “Fn”.

Il tasto “Fn”, in combinazione con altri tasti, commuta

il rispettivo carattere contrassegnato da una cornice.

Esempio: Fn + O = 6

4.2 Attivazione/disattivazione permanente

del tastierino numerico integrato

Per effettuare inserimenti numerici più lunghi è

possibile attivare in modo permanente il tastierino

numerico integrato.

1 Attivare il Bloc Num (LED acceso), se

necessario.

2 Premere contemporaneamente i tasti “Fn” e

“F12”.

Il LED si accende. È possibile immettere i

numeri direttamente, senza premere il tasto “Fn”

(O = 6).

• Se si premono di nuovo contemporaneamente i

tasti “Fn” e “F12”, il tastierino numerico viene

nuovamente disattivato.

4.3 Attivazione/disattivazione del controllo

del cursore

1 Disattivare il Bloc Num (LED spento), se

necessario.

2 Premere contemporaneamente i tasti “Fn” e

“F12”.

Il LED si accende. Il tastierino numerico

integrato serve come controllo del cursore.

• Se si premono di nuovo contemporaneamente i

tasti “Fn” e “F12”, il comando del cursore viene

nuovamente disattivato.

5 Modifica dell’assegnazione dei tasti

Il software CHERRY Tools permette di configurare le

funzioni della tastiera. La configurazione viene

salvata come macro software in un file sul computer.

• Installare il software CHERRY Tools.

È possibile richiamare l’aiuto diretto del software

con "F1".

6 Montaggio fisso della tastiera

6.1 Dimensioni di ingombro

Dimensione dell’apertura per il montaggio dall’alto

(versione di apertura B): 369,05 ±0,3 mm x 135,75

±0,3 mm.

Dimensione dell’apertura per l’installazione dal

basso (versione di apertura A): 369,95 ±0,2 mm x

134,65 ±0,2 mm.

Ulteriori dimensioni della tastiera e della posizione

dei tappi coprivite sono riportate sul disegno

raffigurato. Tutti i dati sono in millimetri.

6.2 Fissaggio della tastiera con viti

La parte inferiore del corpo contiene 3 tappi coprivite

per un ulteriore fissaggio.

Come evitare danni dovuti a viti errate

1 Utilizzare viti con filettature in legno/plastica con

un diametro della filettatura di 2 mm.

2 Quando si sceglie la lunghezza della vite,

assicurarsi che le viti non sporgano più di 7,7 mm

dal tappo coprivite.

7 Montaggio dei piedini di appoggio

• Inserire da dietro i due piedini di appoggio in

dotazione nelle aperture sul fondo del corpo fino a

quando la serratura non si innesta.

• Per la rimozione, tenere premuta la linguetta e

tirare il piedino all’indietro.

8 Pulizia della tastiera

1 Spegnere il PC.

NOTA! Detergenti e liquidi aggressivi possono

danneggiare la tastiera

• Per la pulizia non utilizzare solventi come benzina

o alcol né sostanze o spugne abrasive.

• Evitare l'ingresso di liquidi nella tastiera.

• Non rimuovere i tasti dalla tastiera.

2 Pulire la tastiera con un panno leggermente

inumidito e una piccola quantità di detergente

delicato (ad es. detergente per piatti).

3 Asciugare la tastiera con un panno morbido che

non lasci pelucchi.

Trackball

1 Pulire la sfera a intervalli regolari.

2 Rimuovere la sfera premendo delicatamente il

coperchio della sfera rotante e ruotandolo in

senso antiorario.

3 Pulire accuratamente il sensore ottico (la lente

trasparente posta sotto la sfera), ad es. con un

cotton fioc.

9 Smaltimento degli apparecchi

• Non smaltire gli apparecchi muniti di

questo simbolo con i rifiuti domestici.

• Smaltire gli apparecchi conformemente

alle disposizioni legali presso il proprio

rivenditore o i centri di raccolta comunali.

Software attuale in internet

Il software viene continuamente sviluppato.

La versione attuale è disponibile in internet

al sito: support.cherry.de.

Protezione da sporcizia e liquidi

Per proteggere la superficie della tastiera

da polvere, liquidi e sporcizia, è disponibile

una copertura in lamina appositamente adattata

(CHERRY WetEx). La pellicola protettiva può

essere lavata e disinfettata.

Per ulteriori informazioni visitare il sito:

www.cherry.de.

10 Dati tecnici

Voordat u begint ...

De CHERRY XS KEYBOARDs zijn toetsenborden voor

de bediening van computers.

Informatie over verdere producten, downloads, etc,

vindt u op www.cherry.de.

1 Varianten

De CHERRY XS KEYBOARDs zijn verkrijgbaar in drie

varianten:

2 Voor uw veiligheid

RSI staat voor "Repetitive Strain Injury" =

"Pijnklachten door herhaaldelijke overbelasting"

RSI ontstaat door kleine, zich voortdurend

herhalende bewegingen.

• Richt uw werkplek ergonomisch in.

• Plaats het toetsenbord en de muis op zo'n manier

dat uw bovenarmen en polsen zich aan de zijkant

van het lichaam bevinden en zijn gestrekt.

• Las meerdere kleine pauzes in en doe eventueel

een aantal rekoefeningen.

• Wijzig uw lichaamshouding zeer regelmatig.

3 Toetsenbord aansluiten

Afhankelijk van de variant kunt u het toetsenbord

aansluiten op een USB- of PS/2-aansluiting van uw

systeem.

3.1 Toetsenbord op USB-poort aansluiten

1 Steek de USB-stekker in een willekeurige USB-

poort van uw systeem. U kunt ook de USB-poort

gebruiken van een apparaat dat op het systeem is

aangesloten.

2 Volg de installatie-instructies op het beeldscherm

op.

3.2 Toetsenbord op PS/2-aansluiting

aansluiten

1 Schakel de pc uit.

2 Steek de bijgeleverde USB-PS/2-adapter op de

USB-kabel van het toetsenbord.

3 Steek de PS/2-stekkers in de desbetreffende

aansluitingen van het systeem.

4 Schakel de pc in.

4 Bediening van het geïntegreerde

numerieke gedeelte

(modellen G84-54xx/-55xx)

Op grond van het plaatsbesparende design van het

toetsenbord is het numerieke gedeelte in de

hoofdtoetsen geïntegreerd. Zo zijn bijvoorbeeld aan

de toetsen "U", "I", "O" en "P" de tekens “4”, “5”, “6”

en “/” toegewezen (aangeduid met een kader).

4.1 Enkele tekens invoeren

Als Num lock ingeschakeld is (led aan), wordt het

geïntegreerde numerieke gedeelte bewust nog niet

geactiveerd. Het numerieke gedeelte wordt pas

geactiveerd door de toets “Fn” in te drukken.

De toets “Fn” schakelt in combinatie met andere

toetsen het met een kader omrande teken.

Voorbeeld: Fn + O = 6

4.2 Geïntegreerd numeriek gedeelte

permanent activeren/deactiveren

Voor het invoeren van langere getallen kunt u het

geïntegreerde numerieke gedeelte permanent

activeren.

1 Activeer Num lock (led aan).

2 Druk tegelijkertijd op de toetsen “Fn” en “F12”.

De led brandt. U kunt getallen direct invoeren,

zonder de toets “Fn” ingedrukt te houden (O = 6).

• Als u de toetsen “Fn” en “F12” opnieuw

tegelijkertijd indrukt, wordt het numerieke

gedeelte weer gedeactiveerd.

4.3 Cursorbesturing activeren/deactiveren

1 Deactiveer Num lock (led uit).

2 Druk tegelijkertijd op de toetsen “Fn” en “F12”.

De led brandt. Het geïntegreerde numerieke

gedeelte dient als cursorbesturing.

• Als u de toetsen “Fn” en “F12” opnieuw

tegelijkertijd indrukt, wordt de cursorbesturing

weer gedeactiveerd.

5 Toetsentoewijzing wijzigen

Met de software CHERRY Tools kunt u de functies van

het toetsenbord configureren. De configuratie wordt

als softwaremacro in een bestand op de computer

opgeslagen.

• Installeer de software CHERRY Tools.

De helpfunctie van de software kunt u oproepen

met "F1".

6 Toetsenbord vast monteren

6.1 Inbouwafmetingen

Afmetingen uitsparing bij montage vanaf boven (cut-

out versie B): 369,05 ±0,3 mm x 135,75 ±0,3 mm.

Afmetingen uitsparing bij montage vanaf onder (cut-

out versie A): 369,95 ±0,2 mm x 134,65 ±0,2 mm.

Andere afmetingen van het toetsenbord en de positie

van de schroefgaten vindt u in de afgebeelde

tekening. Alle gegevens zijn in millimeter.

6.2 Toetsenbord vastschroeven

Het onderste gedeelte van de behuizing heeft ter

bevestiging 3 schroefgaten.

Beschadiging door het gebruik van verkeerde

schroeven voorkomen

1 Gebruik schroeven met houten/kunststof

schroefdraad met een schroefdraaddiameter van

2 mm.

2 Let er bij de keuze van de schroeflengte op dat de

schroeven maximaal 7,7 mm in het schroefgat

steken.

7 Montage van de pootjes

• Schuif de twee bijgeleverde pootjes vanaf de

achterzijde in de opnames op de bodem van de

behuizing tot de vergrendeling vastklikt.

• Om ze te verwijderen, houdt u het lipje ingedrukt

en trekt u de poot er naar achteren af.

8 Het toetsenbord schoonmaken

1 Schakel de pc uit.

LET OP! Agressieve reinigingsmiddelen en

vloeistoffen kunnen het toetsenbord beschadigen

• Gebruik voor het schoonmaken geen

oplosmiddelen zoals benzine of alcohol en geen

schuurmiddelen of schuursponsjes.

Denominazione Valore

Collegamento G84-52xx:

USB 2.0 (compatibile 1.1) o

PS/2 tramite adattatore

G84-54xx/-55xx:

USB 2.0 (compatibile 1.1) o

2 x PS/2

Alimentazione di

tensione

4 ... 5,25 V/DC

Corrente assorbita G84-52xx: tipica 25 mA

G84-54xx/-55xx: tipica 45 mA

Temperatura di

magazzinaggio

-20 °C ... +60 °C

Temperatura

d'esercizio G84-52xx/-55xx: 0 °C ... +50 °C

G84-54xx: 0 °C ... +40 °C

NL GEBRUIKS-

HANDLEIDING

Elk apparaat is anders!

De handleiding bevat aanwijzingen over

effectief en betrouwbaar gebruik.

• Lees de handleiding nauwkeurig door.

• Bewaar de handleiding en stel deze ter

beschikking voor andere gebruikers.

Model Uitrusting

ML5200 Numeriek gedeelte

ML5400 Trackball

ML5500 Touchpad

Actuele software op internet

De software wordt continu doorontwikkeld.

De actuele versie vindt u op internet onder:

support.cherry.de.

• Voorkom dat er vocht in het toetsenbord

terechtkomt.

• Verwijder niet de toetsdoppen van het

toetsenbord.

2 Reinig het toetsenbord met een licht vochtige

doek en een kleine hoeveelheid mild

schoonmaakmiddel (zoals afwasmiddel).

3 Droog het toetsenbord af met een pluisvrije,

zachte doek.

Trackball

1 Reinig de kogel regelmatig.

2 Verwijder de kogel door de afdekking van de

trackball licht in te drukken en tegen de klok in te

draaien.

3 Reinig de optische sensor (de transparante lens

onder de kogel) voorzichtig, bijv. met een

wattenstaafje.

9 Apparaten afvoeren

• Geef apparaten met dit symbool niet mee

met het huishoudelijk afval.

• Voer de apparaten conform de wettelijke

voorschriften af bij uw dealer of de

milieustraat in uw gemeente.

10 Technische gegevens

Innan du börjar ...

CHERRY XS KEYBOARDs är tangentbord för datorer.

Besök www.cherry.de för information om övriga

produkter, nedladdningar och mycket mer.

1 Varianter

CHERRY XS KEYBOARDs finns tillgängliga i tre

varianter:

2 För din säkerhets skull

"Repetitive Strain Injury" = "belastningsskador

p.g.a. repetitiva arbeten"

RSI uppstår p.g.a. upprepade rörelser.

• Anpassa din arbetsplats så att den är ergonomisk.

• Placera tangentbordet och musen så att dina

överarmar och handleder befinner sig på sidan av

kroppen och är utsträckta

• Ta flera små pauser och gör

utsträckningsövningar.

• Ändra din kroppsposition ofta.

3 Ansluta tangentbordet

Beroende på variant kan du ansluta tangentbordet till

systemets USB- eller PS/2-anslutning.

3.1 Ansluta tangentbordet till en USB-

anslutning

1 Anslut USB-kontakten i en valfri USB-anslutning

på ditt system. Det går även att använda en USB-

anslutning på en enhet som är ansluten till

systemet.

2 Följ installationsanvisningarna på bildskärmen.

3.2 Ansluta tangentbordet till PS/2-

anslutning

1 Stäng av datorn.

2 Anslut den medföljande USB-PS/2-adaptern till

tangentbordets USB-kabel.

3 Anslut PS/2-kontakten i motsvarande uttag på

systemet.

4 Slå på datorn.

4 Användning av integrerat numeriskt

tangentbord

(modell G84-54xx/-55xx)

På grund av den platssparande designen på

tangentbordet är det numeriska tangentbordet

integrerat i huvudtangenterna. Tangenterna "U", "I",

"O" och "P" är t.ex. tilldelade siffrorna ”4”, ”5”, ”6”

och ”/” (markerade med en ram).

4.1 Mata in enskilda tecken

Om Num-Lock är aktiverat (LED på), så är det

integrerade numeriska tangentbordet fortfarande

inte aktiverat. Det numeriska tangentbordet aktiveras

först när tangenten ”Fn” trycks in.

Tangenten ”Fn” aktiverar i kombination med andra

tangenter alla knappfunktioner som är markerade

med en ram.

Exempel: Fn + O = 6

4.2 Aktivera/avaktivera det integrerade

numeriska tangentbordet konstant

Vid längre användning av siffror går det att aktivera

det integrerade numeriska tangentbordet konstant.

1 Aktivera Num-Lock (LED på) vid behov.

2 Tryck samtidigt på tangenterna ”Fn” och ”F12”.

LED lyser. Nu går det att mata in siffror utan att

trycka på tangenten ”Fn” (O = 6).

• När du trycker samtidigt på tangenterna ”Fn” och

”F12” avaktiveras det numeriska tangentbordet.

4.3 Aktivera/avaktivera markörstyrning

1 Avaktivera Num-Lock (LED av) vid behov.

2 Tryck samtidigt på tangenterna ”Fn” och ”F12”.

LED lyser. Det integrerade numeriska

tangentbordet styr nu markören.

• När du trycker samtidigt på tangenterna ”Fn” och

”F12” avaktiveras markörstyrningen.

5 Ändra tangenttilldelning

Med programmet CHERRY Tools går det att

konfigurera funktionerna på tangentbordet.

Konfigurationen sparas som mjukvaru-makro i en fil

på datorn.

• Installera programmet CHERRY Tools.

Programmets direkthjälp hämtar du med "F1".

6 Montera fast tangentbordet

6.1 Monteringsmått

Ursparningsmått vid montering uppifrån (version B):

369,05 ±0,3 mm x 135,75 ±0,3 mm.

Ursparningsmått vid montering nedifrån (version A):

369,95 ±0,2 mm x 134,65 ±0,2 mm.

Ytterligare mått på tangentbordet och skruvhålens

lägen finns i ritningen. Alla mått i millimeter.

Bescherming tegen vuil en vloeistof

Ter bescherming van het

toetsenbordoppervlak tegen stof, vloeistof

en vuil is er een speciaal aangepaste folieafdekking

verkrijgbaar (CHERRY WetEx). De beschermfolie

is afwasbaar en kan worden gedesinfecteerd.

Voor meer informatie gaat u naar www.cherry.de.

Aanduiding Waarde

Aansluiting G84-52xx:

USB 2.0 (1.1 compatibel) of

PS/2 via adapter

G84-54xx/-55xx:

USB 2.0 (1.1 compatibel) of 2 x

PS/2

Stroomvoorziening 4 ... 5,25 V/DC

Stroomopname G84-52xx: typ. 25 mA

G84-54xx/-55xx: typ. 45 mA

Opslagtemperatuur -20 °C ... +60 °C

Bedrijfstemperatuur G84-52xx/-55xx: 0 °C ... +50 °C

G84-54xx: 0 °C ... +40 °C

SV BRUKSANVISNING

Alla enheter är olika!

I bruksanvisningen finns det information

om hur man använder enheten på ett

effektivt och tillförlitligt sätt.

• Läs noga igenom bruksanvisningen.

• Spara bruksanvisningen och överlämna den till

andra användare.

Modell Utrustning

ML5200 Numeriskt tangentbord

ML5400 Styrkula

ML5500 Pekplatta

Aktuellt program på Internet

Programmet utvecklas hela tiden. Aktuell

version finns på Internet:

support.cherry.de.

6.2 Skruva fast tangentbordet

Husets underdel har 3 skruvhål för ytterligare

fixering.

Undvik skador p.g.a. felaktiga skruvar

1 Använd skruvar med trä-/plastgänga med en

gängdiameter på 2 mm.

2 Vid val av skruvar, se till att skruvarna tränger in

max 7,7 mm i skruvhålen.

7 Montering av fötter

• Skjut in de båda medföljande fötterna bakifrån i

fästena i husets underdel tills de hakar fast.

• För att ta bort fötterna, tryck in fliken och ta bort

foten bakåt.

8 Rengöring av tangentbordet

1 Stäng av datorn.

OBS! Tangentbordet kan skadas av aggressiva

rengöringsmedel eller vätskor

• Använd inga lösningsmedel som bensin eller

alkohol eller skurmedel/skursvampar för

rengöringen.

• Se till att inga vätskor kommer in i tangentbordet.

• Ta inte bort tangentbordets knappskydd.

2 Rengör tangentbordet med en lätt fuktad trasa

och ett milt rengöringsmedel (t.ex. diskmedel).

3 Torka av tangentbordet med en mjuk trasa som

inte luddar av sig.

Styrkula

1 Rengör kulan regelbundet.

2 Ta bort kulan genom att trycka lätt på styrkulans

skydd och vrida moturs.

3 Rengör den optiska sensorn (den transparenta

linsen under kulan) försiktigt, t.ex. med

bommullstops.

9 Avfallshantera enheter

• Enheter med den här symbolen får inte

sorteras som hushållsavfall.

• Lämna in enheterna hos återförsäljaren

eller kommunala insamlingsställen enligt

lagstadgade föreskrifter.

10 Tekniska data

Før du starter ...

CHERRY XS KEYBOARDs er tastaturer for betjening

av datamaskiner.

Informasjon om andre produkter, filer til nedlasting

og mye annet finner du på www.cherry.de.

1 Varianter

CHERRY XS KEYBOARDs er tilgjengelige i tre

varianter:

2 For din sikkerhet

"Repetitive Strain Injury" = "Skade på grunn av

gjentatte belastninger"

RSI oppstår på grunn av små, stadig gjentatte

bevegelser.

• Innrett arbeidsplassen din ergonomisk.

• Plasser tastaturet og muse slik at overarmene og

håndleddene befinner seg på siden av kroppen og

utstrekt.

• Ta flere små pauser, evt. med uttøyninger.

• Endre kroppsholdning ofte.

3 Koble til tastaturet

Avhengig av varianten kan du koble tastaturet til en

USB- eller PS/2-tilkobling på systemet.

3.1 Koble tastaturet til USB-tilkobling

1 Sett USB-pluggen i hvilken som helst USB-

tilkobling på systemet ditt. Du kan også bruke

USB-tilkoblingen til en enhet som er koblet til

systemet.

2 Følg installasjonsanvisningene på skjermen.

3.2 Koble tastaturet til PS/2-tilkobling

1 Slå av PC-en.

2 Sett den medfølgende USB-PS/2-adapteren på

USB-kabelen til tastaturet.

3 Sett PS/2-pluggen(e) i de tilhørende kontaktene på

systemet.

4 Slå på PC-en.

4 Betjening av det integrerte

talltastaturet

(modell G84-54xx/-55xx)

På grunn av den plassbesparende utformingen av

tastaturet er talltastaturet plassert i området til

hovedtastene. Derfor er for eksempel tastene "U", "I",

"O" og "P" tilordnet tegnene "4", "5", "6" og "/"

(markert med en ramme).

4.1 Taste inn enkelttegn

Hvis Num-Lock er innkoblet (LED på), er det

integrerte talltastaturet til tastaturet bevisst ikke

aktivert ennå. Talltastaturet blir først aktivert når

tasten "Fn" trykkes inn i tillegg.

Tasten "Fn" aktiverer i kombinasjon med andre taster

det respektive tegnet som er markert med en

ramme.

Eksempel: Fn + O = 6

4.2 Aktivere/deaktivere det integrerte

talltastaturet permanent

For lengre tallinntastinger kan du aktivere det

integrerte talltastaturet permanent.

1 Aktiver eventuelt Num-Lock (LED på).

2 Trykk på tastene "Fn" og "F12" samtidig.

LED-en lyser. Du kan taste inn tall direkte uten

å trykke på tasten "Fn" (O = 6).

• Når du trykker på tastene "Fn" og "F12" samtidig

enda en gang, blir talltastaturet deaktivert igjen.

4.3 Aktivere/deaktivere markørstyring

1 Deaktiver eventuelt Num-Lock (LED av).

2 Trykk på tastene "Fn" og "F12" samtidig.

LED-en lyser. Det integrerte talltastaturet

fungerer som markørstyring.

• Når du trykker på tastene "Fn" og "F12" samtidig

enda en gang, blir markørstyringen deaktivert

igjen.

Skydd mot smuts och vätskor

Det finns en särskild, anpassad skyddsfo-

lie (CHERRY WetEx) som skyddar tangent-

bordet mot damm, vätskor och smuts. Skyddsfolien

är tvättbar och den går att desinficera.

Besök www.cherry.de för att få mer information.

Beteckning Värde

Anslutning G84-52xx:

USB 2.0 (1.1 kompatibel) eller

PS/2 via adapter

G84-54xx/-55xx:

USB 2.0 (1.1 kompatibel) eller

2 x PS/2

Spänningsförsörj-

ning

4 ... 5,25 V/DC

Strömförbrukning G84-52xx: typ. 25 mA

G84-54xx/-55xx: typ. 45 mA

Lagringstemperatur -20 °C ... +60 °C

Driftstemperatur G84-52xx/-55xx: 0 °C ... +50 °C

G84-54xx: 0 °C ... +40 °C

NO BRUKSANVISNING

Alle apparater er forskjellige!

I bruksanvisningen får du tips om effektiv

og god bruk.

• Les oppmerksomt gjennom bruksanvisningen.

• Oppbevar bruksanvisningen og gi den videre til

andre brukere.

Modell Utrustning

ML5200 Talltastatur

ML5400 Trackball

ML5500 Touchpad

CHERRY XS KEYBOARD FAMILY

Ultraslim Compact Keyboards

Produkt Specifikationer

Mærke:	Cherry
Kategori:	Ikke kategoriseret
Model:	XS Touchpad Keyboard

Har du brug for hjælp?

Hvis du har brug for hjælp til Cherry XS Touchpad Keyboard stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Cherry Manualer

Cherry WetEx Manual

27 August 2024

Cherry AC 2.2 Manual

22 August 2024

Cherry eVolution BARRACUDA XT Manual

21 August 2024

Cherry FingerTIP ID Board G83-14001 Manual

21 August 2024

Cherry Stream XT T2 Manual

21 August 2024

Cherry MX Board 9.0 Manual

21 August 2024

Cherry XANA Manual

21 August 2024

Cherry FingerTIP ID Board G83-14500 Manual

21 August 2024

Cherry eVolution CONTROL Manual

21 August 2024

Cherry MultiBoard V2 G81-8000 Manual

21 August 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Elektron Overbridge Manual

26 November 2024

Elektron Sidstation Manual

26 November 2024

SKROSS World Adapter Pro+ Manual

26 November 2024

SKROSS PRO – World & USB Manual

26 November 2024

SoundTube IPD-RS82-EZ Manual

26 November 2024

Kramer 4x1VB Manual

26 November 2024

Kramer RC-63A Manual

26 November 2024

SoundTube IPD-HP82-EZ Manual

26 November 2024

Kramer RK-KVM-1U-PP3 Manual

26 November 2024

Gioteck VX-2 (PS3) Manual

26 November 2024
