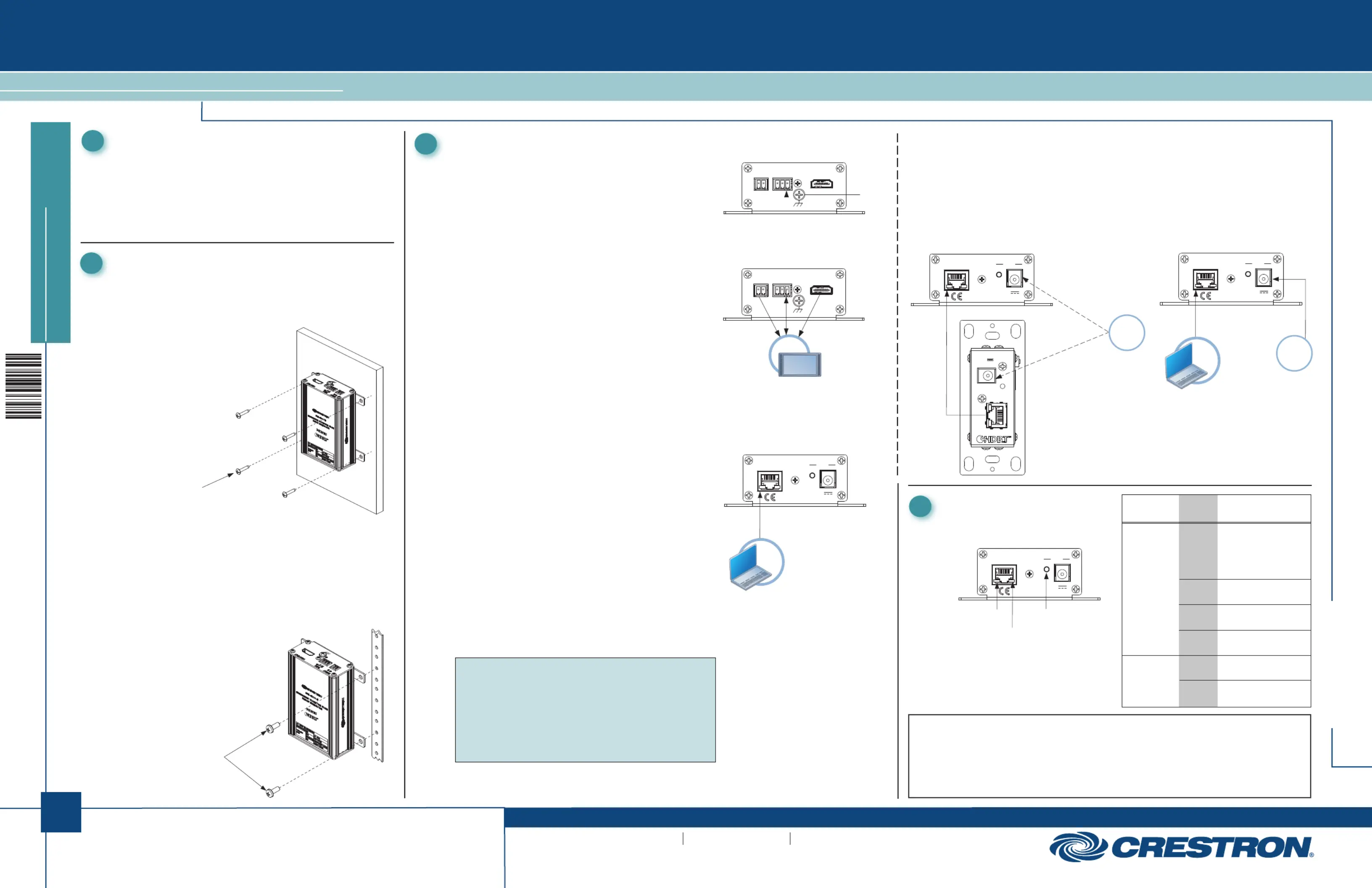

quickstart guide
HD-RX3-C
www.crestron.com
Specifications subject to
change without notice.
QUICKSTART DOC. 7484B (2035791) 05.14
4K HDMI® over HDBaseT® Receiver
For regulatory compliance information, refer to Doc. 7485.
HD-RX3-C
2 Mounting
Mount the HD-RX3-C on a flat surface or on a rack rail as
appropriate for the installation.
Introduction
1
The Crestron® HD-RX3-C connects directly to an HDBaseT®
compliant source, enabling the transmission of high-definition
digital video and audio signals up to 330 feet (100 meters)
over a single CAT5e cable. When used with the HD-TX3-C
transmitter, the HD-RX3-C transmits HDMI® signals as well
as RS-232 and IR control signals. 4K video is supported up
to 230 feet (70 meters).
Mounting the HD-RX3-C on a Flat Surface
Using four mounting screws
(not supplied), attach the
HD-RX3-C to a flat surface.
Mounting of the HD-RX3-C
on a wall is shown below.
Mounting Screws (4)
(Not Supplied)
Mounting the HD-RX3-C on a Rack Rail
Mount the HD-RX3-C on the front or rear rail of a rack
as follows:
1. Position either the left or right mounting flanges of the
device so that the holes align with the holes in the rack
(mounting of right mounting flanges is shown below).
2. Secure the device to the rack using two rack mounting
screws (not supplied).
Connections
3
Connecting to Ground
Connect the chassis ground lug on the HD-RX3-C to
earth ground (building steel). Ground
Lug
Connecting the 24 Vdc Power Connector
Connect the 24 Vdc power connector as follows:
●
If the HD-RX3-C connects to an HD-TX3-C, connect only one 24 Vdc power pack
(supplied) to either the HD-RX3-C or HD-TX3-C. Only one power pack is
required to power both the HD-RX3-C and HD-TX3-C. Power is transmitted over
the cable that connects the HDBaseT ports of the HD-RX3-C and HD-TX3-C.
● If the HD-RX3-C connects to a DM 8G+ output or to a third-party HDBaseT
compliant source, connect the supplied power pack to the HD-RX3-C.
To HD-RX3-C
or
HD-TX3-C
HDBaseT IN PWR
24 V
0.75A
24V
0.75A
OUT
Connecting the HDMI OUT Port
Using an HDMI cable (not supplied), connect the HDMI
OUT port to the HDMI input port of the receiving device.
Connecting the Control Ports
Connect the or control port or both as IR OUT COM
follows:
● IR OUT: Using the Crestron IRP2 emitter (sold
separately), connect the 2-pin terminal block of the
IR OUT port to the IR sensor window of the device to
be controlled.
● COM (RS-232): Using a data communications cable
(not supplied), connect the 3-pin terminal block of
the COM port to the COM port of the device to
be controlled.
Connecting the HDBaseT IN Port
Connect the port to any of the following:HDBaseT IN
● HDBaseT port on the HD-TX3-COUT
● DM 8G+™ output of a DM
® switcher or DM 8G+
transmitter
● Third-party HDBaseT compliant source
For resolutions up to 1600 x 1200 and 1920 x 1200
(including 1080p60 and 2K), maximum wire length is
330 feet (100 meters) using Crestron DM-CBL-8G,
DM-CBL, DM-CBL-D, or third-party CAT5e (or better)
UTP or STP cable. For higher resolutions (including 4K),
maximum wire length is 230 feet (70 meters) using
DM-CBL-8G or 165 feet (50 meters) using DM-CBL,
DM-CBL-D, or third-party CAT5e cable. (All wire and
cables are sold separately.)
COM HDMI OUT IR OUT
G S
G
G
TX
RX
NOTE: Shielded cable and connectors are
recommended to safeguard against unpredictable
environmental electrical noise which may impact
performance at resolutions above 1080p.
DM-CBL-8G cable is recommended for optimum
performance and ESD (electrostatic discharge)
protection.
HDBaseT IN PWR
24 V
0.75A
HDBaseT IN PWR
24 V
0.75A
LED Indicators
4
LED indicators are provided on the
HD-RX3-C.
PWR
LED
Green
LED
Amber
LED
LED
INDICATOR
COLOR DESCRIPTION
HDBaseT IN A link is established
with the HD-TX3-C,
DM 8G+, or
third-party HDBaseT
compliant device.
Non-HDCP video is
detected.
HDCP video is
detected.
HDMI video is not
detected.
PWR The HD-RX3-C is
powered on.
The HD-RX3-C is
not powered on.
Green
Blinking
amber
Solid
amber
Amber
off
Green
Off
HDBaseT IN PWR
24 V
0.75A
The specific patents that cover Crestron products are listed at patents.crestron.com.
Crestron, the Crestron logo, DM, and DM 8G+ are either trademarks or registered trademarks of Crestron Electronics, Inc. in the
United States and/or other countries. HDBaseT and the HDBaseT Alliance logo are either trademarks or registered trademarks of
the HDBaseT Alliance in the United States and/or other countries. HDMI and the HDMI logo are either trademarks or registered
trademarks of HDMI Licensing LLC in the United States and/or other countries. Other trademarks, registered trademarks, and trade
names may be used in this document to refer to either the entities claiming the marks and names or their products. Crestron
disclaims any proprietary interest in the marks and names of others. Crestron is not responsible for errors in typography or
photography.
©2014 Crestron Electronics, Inc.
Rack Mounting Screws
(Not Supplied)
COM HDMI OUTIR OUT
G S
G
G
TX
RX
