Introduction

A redundant power supply provides a low-cost, simple

solution to the equally simple yet vexing problem of internal

power supply failure, which can result in the shutdown of a

single switching device or an entire network.

With a redundant power supply connected, an integrated

detection circuit continuously monitors the switch’s internal

power supply. In the event of a power interruption, the

redundant power supply is immediately triggered so that the

switch and connected devices can continue providing

service.

This results in a more reliable network infrastructure and

protects the network from a single failure of a network

device power supply.

Description

The DPS-200, DPS-300, DPS-500, DPS-500DC, DPS-600

and DPS-700 are redundant power supply units designed to

conform to the wattage requirements of the switches being

supported. DPS-200 operates at 60 watts; DPS-300

operates at 90 watts, DPS-500/500DC at 140 watts, DPS-

600 at 500watts, and the DPS-700 at 589 watts.

The DPS-200, DPS-300, DPS-500, DPS-500DC, and DPS-

600 can connect to the master switch using a 14-pin DC

power cable. Similarly, the DPS-700 uses a 22-pin DC

power cable. A standard, three-pronged AC power cable

connects the redundant power supply to the main power

source.

Single RPS (DPS-200/DPS-300

/DPS-500/DPS-500DC)

Single RPS (DPS-

600/700)

14-pin DC power cable

22-pin DC power cable

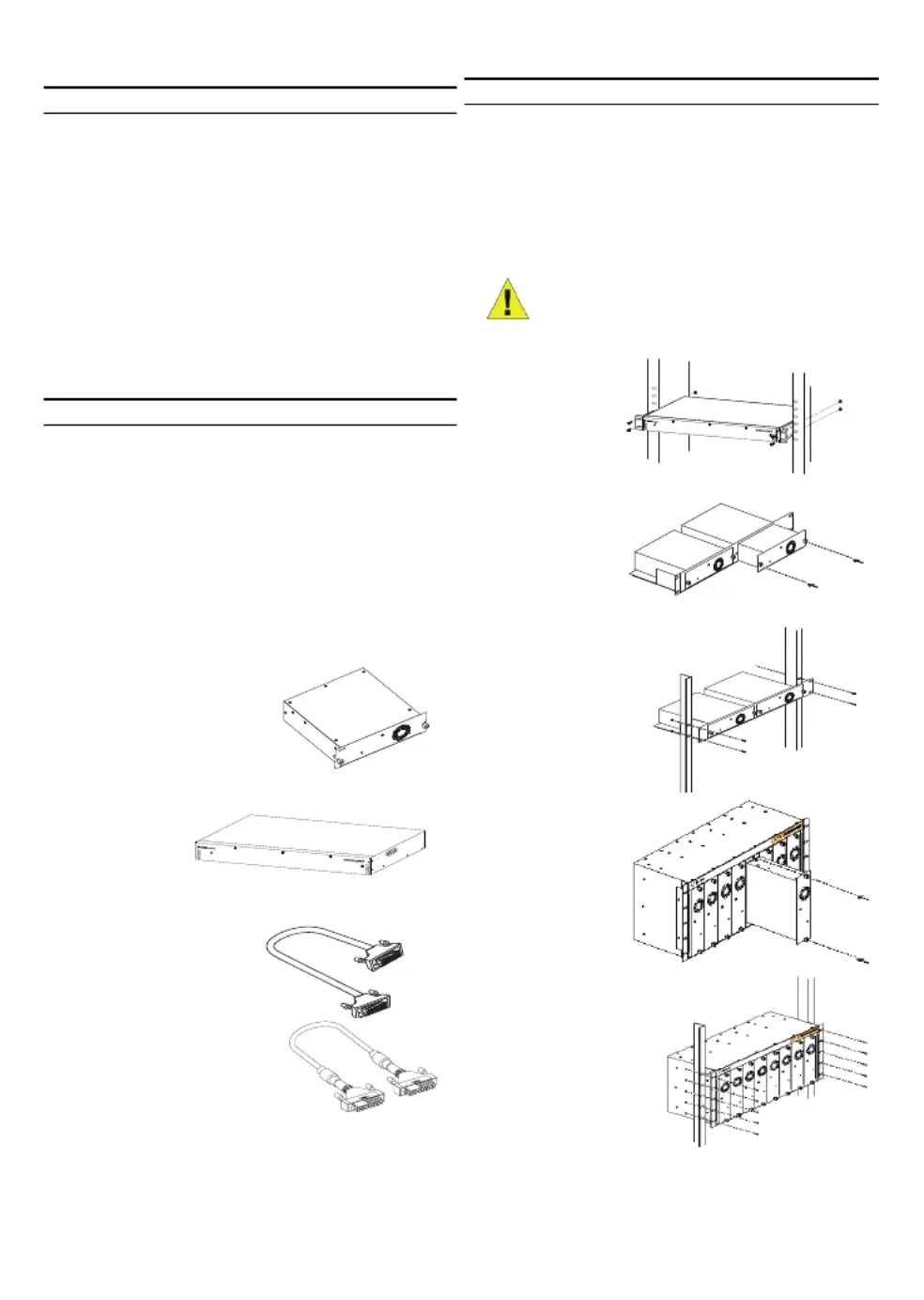

Installation of the RPS

The single RPS DPS-200, 300, 500, and 500DC can be

installed to the standard rack via the RPS rack DPS-800

and DPS-900. DPS-900 is a standard-size rack mount (5U

in height) designed to hold up to 8 redundant power

supplies. The DPS-800 is also a standard-size rack mount

(1.25U in height) designed to hold up to 2 redundant power

supplies. Installed RPS units can be DPS-200s, DPS-300s,

DPS-500s, DPS-500DCs, or a combination of the above.

NOTE: The DPS-500DC can only be

inserted into a DPS-800

Installing a DPS-

600/700 in a standard

electronics rack

Inserting a single

RPS into a DPS-800

RPS rack

Installing a DPS-800 in a

standard electronics rack

Inserting a single

RPS into a DPS-900

RPS rack

Installing a DPS-900 in a

standard electronics

rack

Switch Connection

Caution: The redundant power supply should

be disconnected from its power source before

connecting to the switch. Directly connecting

a powered RPS to the switch may cause

damage to the switch’s internal power supply.

Insert one end of the DC power cable into the receptacle on

the switch and the other end into the redundant power

supply.

Connecting a DPS-600 to a switch

Connecting a DPS-700 to a switch

Caution: Do not connect the DPS-700 to the

switch using the 14-pin DC power cable. The

equipment may be damaged if using this

cable instead of the correct 22-pin DC power

cable.

Connecting a single RPS in a DPS-800 rack to a switch

Connecting a single RPS in a DPS-900 rack to a switch

Power Connection

Connecting AC Power (DPS-200/300/500/600/700)

Using a standard AC power cable, connect the redundant

power supply to the main AC power source. A green LED

on the front of the DPS-200/DPS-300/DPS-500/DPS-600

will glow to indicate a successful connection.

Connecting DC Power (DPS-500DC)

1. Firmly attach the DC power source to the negative and

positive contacts on the wiring assembly.

 The negative pole (-)

connects to the -48V contact.

 The positive pole (+)

connects to the -48V RTN

contact.

 If available, an earth ground

may be connected to the

center contact post.

2. Tighten the contact screws to secure the connection.

No change in switch configuration is necessary when

connecting to the RPS.

Switch-Verbindung

Warnhinweis: Das redundante Netzteil sollte von

seiner Stromversorgung getrennt sein, wenn es am

Switch angeschlossen wird. Ein eingeschaltetes

redundantes Netzteil an einem Switch

anzuschliessen, kann zu Schäden am internen

Netzteil des Switches führen.

Stecken Sie ein Ende des 14poligen DC Stromkabels in die

dafür vorgesehene Buchse auf der Rückseite des Switches

und das andere Ende in die entsprechende Buchse des

redundanten Netzteiles.

Anschluss eines DPS-600 an einem Switch

Anschluss eines DPS-700 an einen Switch

Warnhinweis: Verwenden Sie nicht das 14-

Pin Gleichstromkabel für den Anschluss an

den DPS-700. Das könnte das Gerät

beschädigen. Verwenden Sie stattdessen das

22-Pin Gleichstromkabel.

Anschuss eines redundanten Netzteiles in einem DPS-

800 Einbaurahmen an einen Switch

Anschuss eines redundanten Netzteiles in einem DPS-

900 Einbaurahmen an einen Switch

Mit einem Standard Wechselstrom Kaltgerätekabel wird das

redundante Netzteil mit der Steckdose des Stromnetzes

verbunden. Eine grün leuchtende LED-Anzeige auf der

Vorderseite des DPS-200/DPS-300/DPS-500/DPS-600

zeigt den erfolgreichen Anschluss an.

Anschluss des Gleichstrom-Netzteiles (DPS-500DC)

1. Schrauben Sie die negative und die positive Kabelader

an der Kontaktleiste fest.

 Der negative Pol (-) gehört

zum -48V Kontakt.

 Der positive Pol (+) gehört

zum -48V RTN Kontakt.

 Falls vorhanden, kann eine

Erdung am Kontakt in der

Mitte vorgenommen werden.

2. Ziehen Sie die Kontaktschrauben fest an, um für eine

sichere Verbindung zu sorgen.

Beim Anschluss eines redundanten Netzteiles muss an der

Switchkonfiguration nichts geändert werden.

Connexion à un commutateur

Attention: assurez-vous que l’alimentation

redondante soit déconnectée de

l’alimentation principale avant de la connecter

au commutateur. Ceci pourrait endommager

l’alimentation interne du commutateur.

Insérer l’une des extrémités du câble d’alimentation DC de

14 pins fournis dans l’emplacement prévu sur le

commutateur et l'autre extrémité dans l'alimentation du

RPS.

Connexion d'un DPS-600 à un commutateur

Connexion d'un DPS-700 à un commutateur

Attention : Ne connectez pas le DPS-700 à

un commutateur à l’aide d’un câble

d’alimentation CC à 14 broches. L’utilisation

de ce câble, au lieu du câble d’alimentation

CC à 22 broches correct, risque

d’endommager l’équipement.

Connexion d’un RPS inséré dans un rack DPS-800 à un

commutateur.

Connexion d’un RPS inséré dans un rack DPS-900 à un

commutateur.

En utilisant un câble standard de courant alternatif, relier

l'alimentation du RPS à la source principale de courant

alternatif.

Une LED verte sur l'avant du DPS-200/DPS-300/DPS-

500/DPS-600 s’allumera pour indiquer un raccordement

réussi.

Connexion électrique continue DC (DPS-500DC)

1. Connecter fermement la source d'alimentation DC aux

contacts négatifs et de positif du câblage.

 La polarité négative (-) se

connecte au contacteur -48V.

 La polarité positive (+) se

connecte au contacteur -48V

RTN

 Si disponible, la terre peut-

être reliée au contacteur

central.

2. Serrer les vis de contact pour fixer le raccordement.

Aucun changement de configuration de commutateur n'est

nécessaire en se reliant au RPS.

Produkt Specifikationer

Mærke:	D-Link
Kategori:	Skifte
Model:	DPS-200
Vægt:	1003 g
Opbevaringstemperatur (T-T):	-25 - 55 °C
Relativ luftfugtighed ved drift (H-H):	20 - 80 %
Driftstemperatur (T-T):	0 - 40 °C
Dimensioner (BxDxH):	167.3 x 187 x 44.3 mm
Sikkerhed:	UL and/or CSA
