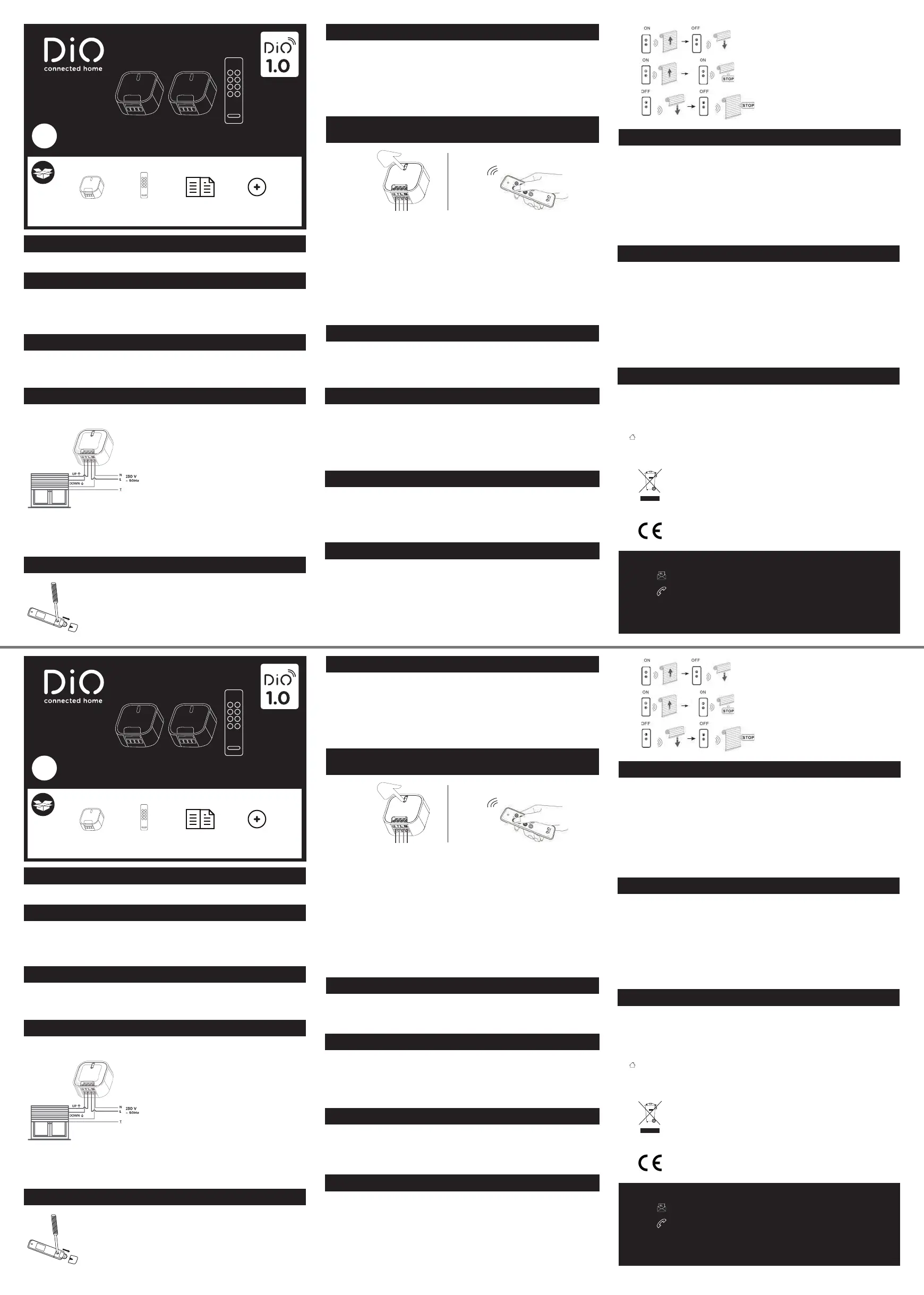

Side 1/3
0. Tutoriel vidéo
1. Installer le module d’éclairage
2. Associer le module avec une commande DiO 1.0
2.1 Associer le module avec une télécommande, interrupteur
ou détecteur DiO 1.0
2.2 Associer le module à la centrale DiO
5. Utilisation
5. Résolution de problèmes
Pour ouvrir/ fermer votre volet individuellement (canal 1,2,3) : Appuyer sur le bouton ‘I’
pour ouvrir ou sur le bouton ‘O’ pour fermer votre volet.
Arrêter le volet à mi-course : Appuyer une nouvelle fois sur le bouton ‘I’ pour arrêter le
volet lorsque la position souhaitée est atteinte lorsqu’il est en monté, ou une nouvelle fois
sur le bouton ‘O’ lorsque le volet est en descente.
Fonction groupe : Appuyer sur le bouton ‘I’ ou ‘O’ du canal G pour ouvrir/ fermer tous les
volets ou lampes enregistrées sur la télécommande (sur les canaux 1 à 3).
Le volet ne s’ouvre/ ferme pas lors d’un appui sur la télécommande, interrupteur ou que le
détecteur est activé :
- Vériez que votre module est bien installé et connecté au courant électrique.
- Vériez la polarité et/ou l’épuisement de(s) pile(s) de votre commande.
- Assurez-vous que votre commande est associée à votre module.
Important : Une distance minimale d’1-2m est requise entre deux récepteurs DiO
(module, prise et/ou ampoule). La portée entre le module et la commande DiO peut
être diminuée par l’épaisseur des murs, ou un environnement sans l existant.
Attention : Ne pas utiliser dans un endroit humide.
CHACON déclare que les appareils 54854 et 54760 sont conformes aux exigences et dispositions de la
directive RED 2014/53/EU.
Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante :
www.chacon.be - Support - Téléchargements
Recyclage
Conformément aux directives européennes DEEE(2002/96/EC) et relative aux accumulateurs (2006/66/EC),
tout appareil électrique, électronique ou accumulateur doit être collecté séparément par un système local et
spécialisé de collecte des déchets. Ne jetez pas ces produits avec les déchets ordinaires. Consultez la
réglementation en vigueur. La marque en forme de poubelle indique que ce produit ne doit pas être jeté avec
les ordures ménagères dans aucun des pays de l’UE. An de prévenir tout risque sur l’environnement ou la
santé humaine lié à la mise au rebut incontrôlée, recyclez le produit de façon responsable an de promouvoir
l’utilisation durable des ressources matérielles. Pour renvoyer votre appareil usagé, utilisez les systèmes de
renvoi et collecte ou contactez le revendeur d’origine. Il se chargera du recyclage dans le respect des
dispositions règlementaires.
Enregistrer votre garantie
Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty
An de simplier la compréhension et l’installation de nos solutions, nous avons opté pour des
notices lmées : vous pouvez les visionner sur notre chaîne Youtube.com/c/dio-connected-home,
dans l’onglet playlists. Vous pouvez également les visionner via notre site www.getDiO.com dans
l’onglet support.
Hotline
BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12 (Prix communication nationale)
ES + 34 91 481 63 97 (Precio Comunicación Nacional)
PT + 351 221 450 250 (Preço Comunicação Nacional)
IT +39 353 36 71 965 (Al prezzo di una telefonata nazionale) V1.0 181121
www.getDiO.com
54852
2 modules pour volet roulant et télécommande
FR
6. Caractéristiques techniques
Module volet - 54854
• Protocole : DiO 1.0
• Fréquence : 433,92 MHz
• EIRP : 3 mW
• Distance de transmission : 50 m
(en champs libre)
• Max. 32 émetteurs associés
• Température de fonctionnement : 0 à 35°C
• Alimentation : 220 – 240 V ~ 50Hz
• Puissance Max. : charge résistive : 500W
• Dimensions : 48 x 48 x 24,5 mm
7. Compléter votre installation
Complétez votre installation avec les solutions DiO pour contrôler votre chauage, votre
éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec
la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les solutions
DiO connected home sur www.getDiO.com.
Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.
μ Micro-interrupteur on/o électronique.
Raccorder le module à votre volet roulant motorisé
Changer la pile de votre télécommande
1x 54760 1x manuel1x 54854
3. Eacer une commande DiO 1.0
Ce produit est compatible avec l'ensemble des commandes DiO 1.0 : télécommandes,
interrupteurs, détecteurs sans l et la centrale domotique DiO pour un contrôle via votre
smartphone.
Grâce à la centrale DiO, vous pouvez contrôler votre maison où que vous soyez via votre
smartphone et également rendre compatible votre module DiO 1.0 avec les commandes
DiO 2.0. Plus d'informations sur www.getDiO.com.
1. Brancher votre module au courant.
2. Approcher la télécommande DiO 1.0 du module et appuyer une fois sur le bouton
d’apprentissage du module, la Led du module commence à clignoter lentement.
3. Dans les 12 secondes, appuyer sur le bouton ‘ON’ (‘I’) de votre télécommande, la Led du
module clignote deux fois pour conrmer l’association et la Led cesse de clignoter.
Attention : Si vous n'appuyez pas sur le bouton 'ON' (‘I’) de votre commande dans les 12
secondes, le module sortira du mode apprentissage ; vous devez recommencer la
procédure an d’associer votre commande à votre module.
Le module peut être liée jusqu’à 32 commandes DiO diérentes. Si la mémoire est pleine,
l’ajout de la 33° commande eacera la 1ère commande ajoutée.
Associez votre module à votre centrale domotique DiO, pour commander votre volet
roulant avec votre smartphone et créer vos scénarios, par exemple pour ouvrir/fermer vos
volets à une heure précise ou simuler une présence durant votre absence. Referez-vous au
manuel de votre central pour l’ajout du module.
Si vous souhaitez eacer une commande :
1. Approcher la commande du module et appuyer sur le bouton d’apprentissage du
module, la Led commence à clignoter lentement.
2. Dans les 12 secondes, appuyer sur le bouton ‘OFF’ ('O')de la commande à eacer, la Led
du module clignote pour conrmer l’eacement.
4. Réinitialiser (reset)
Pour eacer toutes les commandes enregistrées :
1. Appuyer sur le bouton d’apprentissage du module durant 6 secondes, la Led
commence à clignoter continuellement.
2. Relâcher et appuyer une nouvelle fois sur le bouton pour conrmer la réinitialisation du
module.
1. 2.
1. Couper le courant.
2. Raccorder le module au volet en plaçant le câble
neutre (bleu) dans la borne N, la phase « fermer/bas »
(brun) dans la borne et la phase « ouvrir/haut » (noir) â
dans la borne . á
3. Raccorder le module au courant en branchant le câble
neutre (bleu) à la borne N et la phase AC 230V
(brun/rouge) à la borne L.
4. Brancher le câble de « terre » (jaune/vert) en direct sur
la Terre.
5. Serrer bien les vis des 4 bornes du module.
6. Rebrancher le courant, la Led du module clignote
durant 10 secondes pour conrmer l’installation.
1. Ouvrir le petit compartiment à l’arrière de la télécommande.
2. A l’aide d’un petit tournevis, pousser la pile vers l’extérieur.
3. Remplacer la pile usagée par une nouvelle pile de type 3V CR2032.
Attention : Danger d'explosion si la pile n'est pas remplacée correctement.
Ne remplacer que par le même type ou un type équivalent.
!! Attention !!
Couper le courant avant toute manipulation.
En cas de doute sur votre installation, veuillez faire appel à votre électricien.
1x Pile CR2032
Télécommande - 54760
• Fréquence : 433,92 MHz
• Distance de transmission : 50 m
(en champs libre)
• Nombre de canaux : 3 + 1 groupe
• Batterie lithium : CR2032 3V (inclue)
Attention : Si le sens d’ouverture / fermeture n’est pas correct, inverser les raccordements aux
bornes « et »(dépend du montage du volet). â á
‘ON’
Arrêt automatique après 2 minutes
d’usage continu.
Le module peut être commandé
individuellement ou en combinaison
avec d’autres récepteurs (ex. : un
interrupteur DiO ferme tous les volets liés
à un module DiO et allume au même
temps la lampe branchée au module
éclairage, et la télécommande DiO ouvre
individuellement le volet).
0. Videotutorial
1. Installeren van de verlichtingsmodule
2.Koppelen van de module aan een DiO 1.0-bedieningselement
2.1 Koppelen van de module aan een DiO 1.0-
afstandsbediening, -schakelaar of -melder
2.2 Koppelen van de module aan de DiO-centrale
5. Gebruik
5. Verhelpen van problemen
Werkwijze om het rolluik afzonderlijk te openen/sluiten (kanaal 1, 2, 3): Druk op de
an-knop ("I") om het rolluik te openen of op de uit-knop ("O") om het rolluik te sluiten.
Het rolluik halverwege stoppen: Druk nogmaals op de aan-knop ("I") of op de uit-knop
("O") om het rolluik respectievelijk bij het openen of bij het sluiten in de gewenste positie te
stoppen.
Groepsfunctie: Druk op de aan-knop ("I") of uit-knop ("O") van kanaal G om alle rolluiken te
openen/sluiten of alle aan de afstandsbediening gekoppelde lampen in/uit te schakelen (op
de kanalen 1 tot 3).
Het rolluik gaat niet open/dicht wanneer ik druk op de afstandsbediening/schakelaar of
wanneer de melder geactiveerd is:
- Controleer of de module goed geïnstalleerd is en op het elektriciteitsnet aangesloten is.
- Controleer de polariteit en/of de status van de batterij(en) van het bedieningselement.
- Controleer of het bedieningselement aan de module gekoppeld is.
Belangrijk: Er moet minstens 1 tot 2 meter afstand blijven tussen twee
DiO-ontvangers (module, stopcontact en/of lamp). Het bereik tussen de module en
het DiO-bedieningselement kan minder worden door dikke muren of door de
aanwezigheid van een bestaand draadloos netwerk. Let op! Niet gebruiken in
vochtige omgevingen.
CHACON verklaart dat de apparaten 54854 en 54760 voldoen aan de eisen en bepalingen van de
radioapparatuurrichtlijn (2014/53/EU).
De volledige tekst van de EU-conformiteitsverklaring is te vinden op het volgende internetadres:
www.chacon.be - Support - downloads
Recycling
Overeenkomstig de Europese AEEA-richtlijn (2002/96/EG) en de Europese richtlijn inzake batterijen en accu's
(2006/66/EG) moeten alle afgedankte elektrische en elektronische apparaten, batterijen en accu's gescheiden
ingezameld worden door een lokale instantie die gespecialiseerd is in het inzamelen van afval. Gooi deze
producten niet bij het gewone huishoudafval. Raadpleeg de geldende regelgeving. Het symbool van de
doorgekruiste afvalcontainer geeft aan dat het in alle landen van de EU verboden is dit product weg te gooien
bij het huishoudafval. Om het milieu en de volksgezondheid niet in gevaar te brengen door ongecontroleerd
afdanken van producten, moet dit product op verantwoordelijke wijze gerecycled worden om het duurzame
gebruik van materialen te bevorderen. Voor het inleveren van uw afgedankte apparaat kunt u een beroep doen
op inlever- of inzamelinstanties of kunt u contact opnemen met uw oorspronkelijke verkoper. Deze zal instaan
voor de recycling overeenkomstig de reglementaire voorschriften.
Registreren van uw garantie
Vul om uw garantie te registreren het onlineformulier in op www.getDiO.com/warranty
Om het gebruik en de installatie van onze oplossingen nog eenvoudiger te maken, hebben we
instructievideo's voor u gemaakt. U kunt deze bekijken op ons kanaal Youtube.com/c/dio-
connected-home via de afspeellijst. U kunt ze ook bekijken op onze website www.getDiO.com
op het tabblad "Support".
Hotline
BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12 (Prix communication nationale)
ES + 34 91 481 63 97 (Precio Comunicación Nacional)
PT + 351 221 450 250 (Preço Comunicação Nacional)
IT +39 353 36 71 965 (Al prezzo di una telefonata nazionale) V1.0 181121
www.getDiO.com
54852
2 rolluikmodules met afstandsbediening
FR
6. Technische gegevens
Rolluikmodule – 54854
• Protocol: DiO 1.0
• Frequentie: 433,92 MHz
• EIRP: 3 mW
• Zendbereik: 50 m (in open ruimte)
• Max. 32 gekoppelde zenders
• Bedrijfstemperatuur: 0 tot 35°C
• Voeding: 220-240 V ~ 50 Hz
• Max. vermogen: resistieve belasting: 500 W
• Afmetingen: 48 x 48 x 24,5 mm
7. Uitbreiden van uw installatie
U kunt uw installatie uitbreiden met DiO-oplossingen voor het bedienen van uw
verwarming, verlichting, rolluiken en tuin of voor videobewaking om te bekijken wat er in
uw woning gebeurt.
De DiO connected home-oplossingen zijn gebruiksvriendelijk, van hoogwaardige kwaliteit,
uitbreidbaar en betaalbaar. U vindt ze op www.getDiO.com.
Voor gebruik binnenshuis (beschermingsgraad IP 20); niet geschikt voor vochtige
omgevingen.
μ Elektronische On/O microschakelaar.
Aansluiten van de module op een motoraangedreven rolluik
Vervangen van de batterij van de afstandsbediening
1x 54760 1x handleiding 1x 54854
3. Verwijderen een DiO 1.0-bedieningselement
Dit product is compatibel met alle DiO 1.0-bedieningselementen: afstandsbediening,
draadloze schakelaars en melders en de DiO-domoticacentrale voor bediening via uw
smartphone.
Dankzij de DiO-centrale kunt u met uw smartphone alles in uw huis bedienen, waar u ook
bent, en ook de DiO 1.0-module compatibel maken met DiO 2.0-bedieningselementen.
Meer informatie is te vinden op www.getDiO.com.
1. Sluit de module aan op het elektriciteitsnet.
2. Plaats de DiO 1.0-afstandsbediening dichter bij de module en druk eenmaal op de
leerknop van de module. De led van de module begint langzaam te knipperen.
3. Druk binnen 12 seconden op de aan-knop ("I") van de afstandsbediening. De led van de
module knippert tweemaal om de koppeling te bevestigen, waarna de led stopt met
knipperen.
Let op! : Wanneer u niet binnen 12 seconden op de aan-knop ("I") van de
afstandsbediening drukt, wordt de leermodus van de module uitgeschakeld. U moet dan
de procedure volledig opnieuw beginnen om de afstandsbediening aan de module te
koppelen.
U kunt maximaal 32 verschillende DiO-bedieningselementen aan de module koppelen.
Als u het 33e bedieningselement toevoegt terwijl het geheugen vol is, wordt het eerste
bedieningselement verwijderd.
Koppel de module aan de DiO-domoticacentrale om het rolluik met uw smartphone te
bedienen en eigen scenario's te maken, bijvoorbeeld om de rolluiken op een bepaald
tijdstip te openen/sluiten of om een aanwezigheid te simuleren wanneer u niet thuis
bent. Raadpleeg de handleiding van de DiO-centrale om de module toe te voegen.
Ga als volgt te werk om een bedieningselement te verwijderen:
1. Plaats het bedieningselement dichter bij de module en druk op de leerknop van de
module. De led begint langzaam te knipperen.
2. Druk binnen 12 seconden op de uit-knop ("O") van de afstandsbediening die u wilt
verwijderen. De led van de module knippert om de verwijdering te bevestigen.
4. Resetten
Ga als volgt te werk om alle geïnstalleerde bedieningselementen te verwijderen:
1. Houd de leerknop van de module 6 seconden ingedrukt. De led begint continu te
knipperen.
2. Laat de leerknop los en druk deze vervolgens opnieuw in om het resetten van de
module te bevestigen.
1. 2.
1. Schakel de stroom uit.
2. Sluit de module aan op het rolluik door de nuldraad
(blauw) aan te sluiten op de klem "N", de fasedraad voor
"sluiten/omlaag" (bruin) op de klem en de fasedraad â
"openen/omhoog" (zwart) op de klem . á
3. Sluit de module aan op het elektriciteitsnet door de
nuldraad (blauw) aan te sluiten op de klem N en de 230
VAC-fasedraad (bruin/rood) op de klem L.
4. Verbind de aarddraad (geel/groen) direct met de aarde.
5. Draai de schroeven van de vier klemmen op de module
stevig vast.
6. Schakel de stroom weer in. De led van de module
knippert gedurende 10 seconden om de installatie te
bevestigen.
1. Maak de kleine batterijhouder aan de achterzijde van de afstandsbediening
open.
2. Duw de batterij uit de houder met behulp van een kleine schroevendraaier.
3. Vervang de gebruikte batterij door een nieuwe CR2032 3 V-batterij.
Let op: Er is explosiegevaar als de batterij niet correct wordt vervangen. Alleen
vervangen door hetzelfde type of een vergelijkbaar type.
!! Let op !!
Schakel de stroom uit vóór elke handeling.
Als u twijfels hebt over uw installatie, neemt u het best contact op met een elektricien.
1x CR2032 batterij
Afstandsbediening - 54760
• Frequentie: 433,92 MHz
• Zendbereik: 50 m (in open ruimte)
• Aantal kanalen: 3 + 1 groep
• Lithiumbatterij: CR2032 3 V (bijgeleverd)
Let op! : Als de richting voor het openen en sluiten niet juist is, wissel dan de aansluitingen op de
klemmen en om (afhankelijk van hoe het rolluik gemonteerd is). â á
‘ON’
Na 2 minuten continugebruik wordt de
groepsfunctie automatisch gestopt.
U kunt de module afzonderlijk of in combinatie
met andere ontvangers bedienen (bv. een
DiO-schakelaar om alle met de DiO-module
verbonden rolluiken te sluiten en tegelijkertijd
de op de verlichtingsmodule aangesloten lamp
in te schakelen, en de DiO-afstandsbediening
om het rolluik afzonderlijk te openen).

Produkt Specifikationer

Mærke: DiO
Kategori: Ikke kategoriseret
Model: 54852

Har du brug for hjælp?

Hvis du har brug for hjælp til DiO 54852 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret DiO Manualer

DiO

DiO 54751 Manual

6 Oktober 2024
DiO

DiO ED-SW-10 Manual

19 September 2024
DiO

DiO ED-RC-02 Manual

13 September 2024
DiO

DiO 55854 Manual

1 September 2024
DiO

DiO 55853 Manual

1 September 2024
DiO

DiO 55852 Manual

1 September 2024
DiO

DiO 54714 Manual

31 August 2024
DiO

DiO REV-KIT-08 Manual

31 August 2024
DiO

DiO REV-SHUTTER-MOD Manual

31 August 2024
DiO

DiO 54863 Manual

31 August 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Smeg

Smeg KIT6PX Manual

23 December 2024
Smeg

Smeg KIT6CX Manual

23 December 2024
Smeg

Smeg GTA-6 Manual

23 December 2024
Lucide

Lucide Casper i 79166/19/12 Manual

23 December 2024
Lucide

Lucide Merlina 78193/30/66 Manual

23 December 2024
Lucide

Lucide Pippa 77583/81/30 Manual

23 December 2024
Lucide

Lucide Pia 45380/04/30 Manual

23 December 2024
Lucide

Lucide Pia 45280/01/30 Manual

23 December 2024
Lucide

Lucide Anaka 45179/03/30 Manual

23 December 2024
Lucide

Lucide Zych 45156/01/97 Manual

23 December 2024
