DiO REV-SHUTTER Manual

DiO Ikke kategoriseret REV-SHUTTER

Læs nedenfor 📖 manual på dansk for DiO REV-SHUTTER (4 sider) i kategorien Ikke kategoriseret. Denne guide var nyttig for 7 personer og blev bedømt med 4.5 stjerner i gennemsnit af 2 brugere

Download PDF

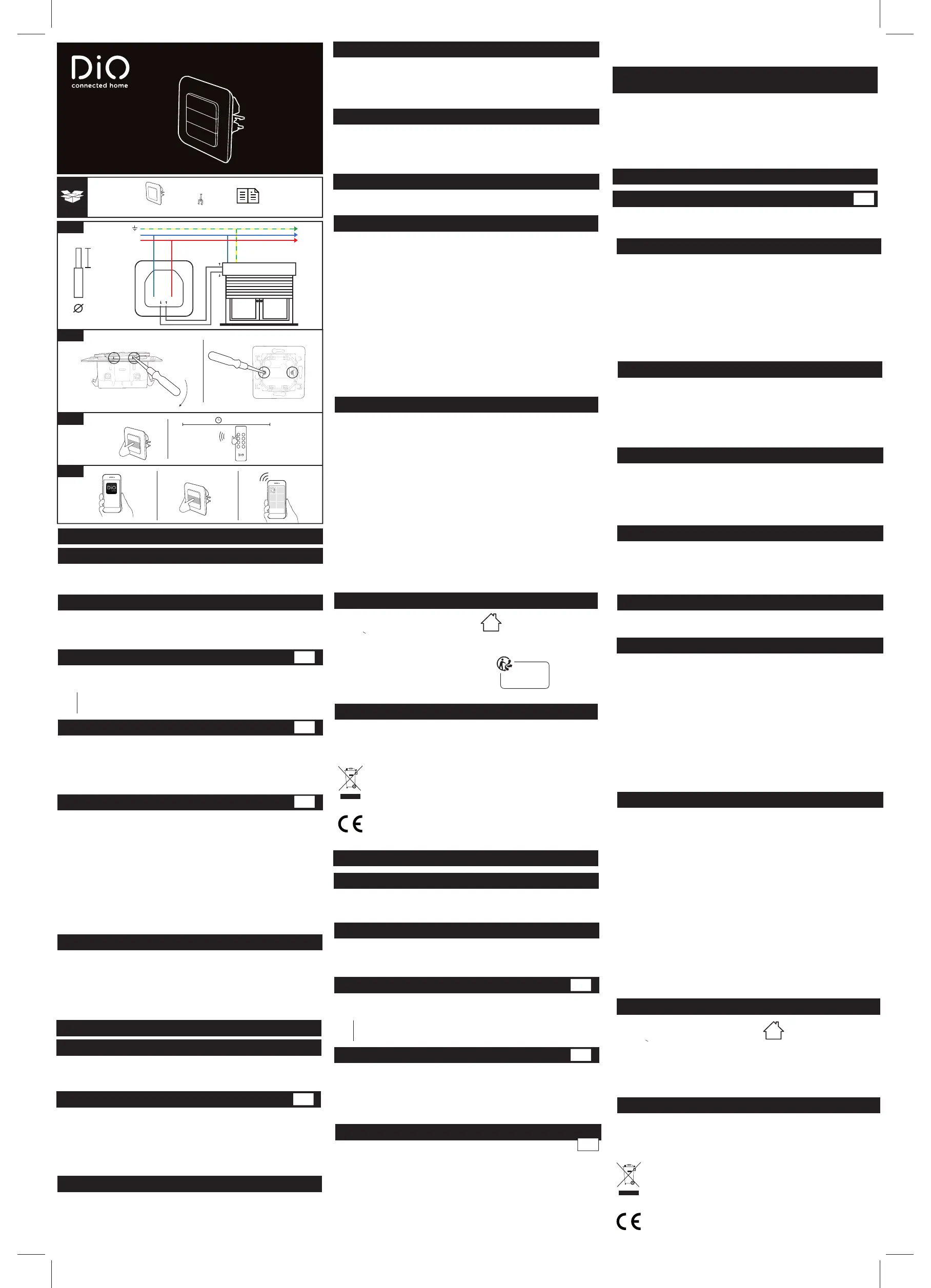

Side 1/4
0. Videotutorial
2.1 Ongedaan maken van de koppeling aan
een DiO-bedieningselement
7. Technische gegevens
3.2 Verbinden van de schakelaar met het wi-netwerk
3.3 Uitschakelen van de wi van de schakelaar
3.4 Statusindicator op de schakelaar
3. Toevoegen van de schakelaar in de app
3.1 Aanmaken van uw DiO One-account
We hebben een serie videotutorials gemaakt om het gebruik en het installeren van onze
oplossingen gemakkelijker te maken. U kunt deze bekijken op ons YouTube-kanaal
Youtube.com/c/dio-connected-home onder .Playlists
- Download de gratis DiO One app uit de iOS App Store of Google Play voor Android.
- Maak een account aan door de instructies op de app te volgen.
- Ook compatibel met de "Mijn Chacon" app.
Protocol: 433,92 MHz by DiO
Wi-frequentie: 2,4 GHz
EIRP: max. 0,7 mW
Zendbereik met DiO-apparaten: 50 m
(in open ruimte)
Max. 6 gekoppelde DiO-zenders
Bedrijfstemperatuur: 0 tot 35 °C
Voeding: 220-240 V; 50 Hz
Max. weerstandsbelasting: 2 x 600 W
Afmetingen: 85 x 85 x 37 mm
Voor gebruik binnenshuis
(IP20). Gebruik niet in een
vochtige omgeving.
Wisselstroom
5. Gebruik
Met de afstandsbediening / DiO-schakelaar:
• Druk op de Aan/(Uit)-knop op uw DiO-bedieningselement om het elektrische rolluik open
(of dicht) te doen.
• Druk nogmaals op dezelfde knop om het rolluik te laten stoppen.
Met de schakelaar:
• Doe het rolluik omhoog / omlaag door eenmaal op de betreende knop te drukken.
• Druk eenmaal op de middelste knop om te stoppen.
Met uw smartphone, via DiO One:
• Open / dicht doen waar u ook bent
• Een tijdschema programmeren: Stel tot op de minuut het openen in en hoe ver geopend
moet worden (bijvoorbeeld 30%) en selecteer de dag(en) van de week en eenmalig of
herhalen.
• Een timer instellen: Het rolluik gaat automatisch dicht na de ingestelde tijdperiode.
• Aanwezigheidssimulatie: Selecteer de periode van afwezigheid en de inschakelperiode;
de schakelaar schakelt op willekeurige momenten in om uw woning te beschermen.
6. Verhelpen van problemen
• Het rolluik reageert niet op een DiO-bedieningselement of -detector:
Controleer of de schakelaar goed aangesloten is op het lichtnet.
Controleer de polariteit van de batterijen en/of ze niet leeg zijn.
Controleer of de eindpunten van uw rolluik correct ingesteld zijn.
Controleer of het geheugen van uw schakelaar niet vol is.
De schakelaar kan aan maximaal 6 DiO-bedieningselementen (
afstandsbedieningen, schakelaars en/of detectoren) gekoppeld worden.
Zie paragraaf 2.1 voor het verwijderen van een bedieningselement.
Controleer of uw bedieningselement het DiO 1.0-protocol gebruikt.
• De schakelaar staat niet weergegeven in de app:
Controleer de status van de led-indicator van de schakelaar:
Rood brandend: Controleer de status van de wi-router.
Blauw knipperend: Controleer de internetverbinding.
Controleer of de wi- en internetverbinding goed werken en of het netwerk
zich binnen het bereik van de schakelaar bevindt.
Controleer of de wi op 2,4 GHz werkt (werkt niet met 5 GHz).
Tijdens het congureren moet uw smartphone verbonden zijn met hetzelfde
wi-netwerk als de schakelaar.
De schakelaar kan slechts aan één account toegevoegd worden.
Hetzelfde DiO One-account kan gebruikt worden door alle gezinsleden.
Belangrijk: Er is een minimale afstand van 1 tot 2 meter vereist tussen twee DiO-ontvangers
(module, schakelstopcontact en/of lamp). Het bereik tussen het schakelstopcontact en het
DiO-apparaat kan minder worden door dikke muren of
een bestaande draadloze omgeving.
• Rood brandend: de schakelaar is niet verbonden met het wi-netwerk
• Blauw knipperend: de schakelaar is verbonden met de wi
• Blauw brandend: de schakelaar is verbonden met de cloud; wordt enkele seconden later wit
• Wit brandend: de schakelaar is ingeschakeld (kan worden uitgeschakeld in de app – discrete
modus)
• Paars brandend: de wi is uitgeschakeld
• Groen knipperend: update downloaden
3.5 Verbinden met uw spraakassistent
• Activeer de "One 4 All" dienst of schakel uw stemassistent in.
• Voer uw DiO One accountgegevens in.
• Uw apparaten verschijnen automatisch in uw assistent-app.
• U kunt ook Siri op uw iPhone gebruiken om uw sluiter te openen of te sluiten. Om een Siri
snelkoppeling te maken, ga je naar het "Instellingen" menu en "Siri Snelkoppelingen" in de
DiO One app.
4. Resetten van de schakelaar
Houd de koppelingsknop op de schakelaar gedurende 12 seconden ingedrukt tot
de led-indicator lichtblauw knippert en laat dan los.
8. Uitbreiden van uw installatie
U kunt uw installatie uitbreiden met DiO-oplossingen voor het bedienen van uw verwarming,
uw verlichting, uw rolluiken of tuinaccessoires of voor videobewaking om uw woning in de
gaten te houden. Eenvoudig, goede kwaliteit, uitbreidbaar en betaalbaar ... U vindt alle
informatie over de DiO Connected Home-oplossingen op www.chacon.com.
Hierbij verklaar ik, Chacon, dat het type radioapparatuur Rev-Shutter conform is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:
https://www.chacon.com/conformity
Recycling
Gooi batterijen of afgedankte producten niet bij het huishoudelijk afval (huisvuil). De gevaarlijke stoen die ze
kunnen bevatten, kunnen schadelijk zijn voor de gezondheid of het milieu. Laat uw winkelier deze producten
terugnemen of maak gebruik van de door uw gemeente voorgestelde gescheiden afvalinzameling.
• Selecteer in de app ‘My devices’ (Mijn apparaten), tik op ‘+’ en vervolgens op ‘Install the
Connect Wi-Fi device’ (Connect WiFi-apparaat installeren).
• Selecteer ‘DiO Connect Shutter switch’ (DiO Connect-rolluikschakelaar) of scan de QR-code
op het label van de schakelaar.
• Schakel de DiO-schakelaar in en houd de middelste knop 3 seconden ingedrukt; de
led-indicator knippert snel rood.
• Tik binnen 3 minuten op ‘Install the Connect Wi-Fi device’ (Connect WiFi-apparaat installeren)
in de app.
• Volg de installatiewizard in de app.
Waarschuwing: Als het wi-netwerk of het wachtwoord gewijzigd is, houd dan de
koppelingsknop 3 seconden ingedrukt en houd in de app het apparaatsymbool ingedrukt.
Volg hierna de instructies in de app om de wi te updaten
• Houd de middelste knop 3 seconden ingedrukt, laat vervolgens los en tik tweemaal om de
wi van de schakelaar uit te schakelen.
• Als de wi uitgeschakeld is, dan brandt de led-indicator van het schakelstopcontact paars.
Houd opnieuw 3 seconden ingedrukt, laat los en tik tweemaal om de wi in te schakelen en
uw schakelstopcontact te bedienen met uw smartphone.
Opmerking: Het tijdschema dat u geprogrammeerd heeft via uw smartphone blijft
geactiveerd.
Om een bedieningselement te verwijderen van de schakelaar:
• Druk tweemaal kort op de middelste knop van de schakelaar;
de led-indicator begint langzaam groen te knipperen.
• Druk op de Uit-knop van het DiO-bedieningselement dat u wilt verwijderen;
de led-indicator knippert snel groen om het verwijderen te bevestigen.
Om alle gekoppelde DiO-bedieningselementen te verwijderen:
• Houd de koppelingsknop van de schakelaar gedurende 7 seconden ingedrukt tot
de led-indicator paars wordt en laat dan los.
De schakelaar kan gekoppeld worden aan 6 verschillende DiO-bedieningselementen.
Als het geheugen vol is, dan kunt u geen 7de bedieningselement toevoegen.
Zie paragraaf 2.1 voor het verwijderen van een bedieningselement.
~
1. Installeren van de rolluikschakelaar
Dit product moet geïnstalleerd worden in overeenstemming met de installatievoorschriften en
bij voorkeur door een gekwaliceerde elektricien. Onjuiste installatie en/of onjuist gebruik kan
leiden tot risico op elektrische schokken of brand.
Sluit de stroom af vóór elke handeling.
1.1 Aansluiten van de schakelaar
Verwijder je mechanische schakelaar.
Strip circa 8 mm van de draden om een goed contactoppervlak te hebben.
1 Sluit L (bruin) aan op de L-aansluiting van de module.
2 Sluit N (blauw) aan op de N-aansluiting van de module.
3 Raadpleeg de gebruiksaanwijzing van uw motor voor de aansluitingen voor open- en dichtdoen.
1.2 Bevestiging van de schakelaar aan de muur
• met behulp van de bijgeleverde klauwen
Om toegang te krijgen tot de klauwen, verwijdert u de voorste module met een kleine
platte schroevendraaier door de 2 onderste inkepingen naar binnen te duwen. Verwijder
de klauwen van hun plaats en draai de 2 schroeven aan om de schakelaar vast te zetten.
• met 2 schroeven, niet meegeleverd
Bevestig de schakelaar aan uw inbouwdoos met 2 schroeven, niet meegeleverd.
Fig.1
Fig.2
Fig.1
Fig.4
0. Tutoriel vidéo
2. Associer l’interrupteur à une commande DiO
1. Installer l’interrupteur volet
FR - Interrupteur volet WiFi & 433MHz
NL - Wi- en 433MHz-rolluikschakelaar
Rev-Shutter
2.1 Eacer une commande DiO 1.0
7. Caractéristiques techniques
3.2 Connecter l’interrupteur à votre réseau Wi-Fi
3.3 Désactiver le Wi-Fi de l’interrupteur
3.4 États lumineux de l’interrupteur
1x manual
3. Ajouter l’interrupteur à l’application
3.1 Créer votre compte DiO One
1x R ev-Shutter
An de simplier la compréhension et l’installation de nos packs et de nos solutions, nous
avons opté pour des notices lmées: vous pouvez les visionner sur notre chaîne
Youtube.com/c/dio-connected-home, dans l’onglet playlists.
Ce produit doit être installé conformément aux règles d’installation et de préférence par un
électricien qualié. Une installation incorrecte et/ou une utilisation incorrecte peuvent
entraîner des risques de choc électrique ou d’incendie.
Couper l’alimentation électrique avant toutes interventions.
1.1 Raccorder l'interrupteur
Retirer votre interrupteur mécanique.
Dénuder les câbles d’environ 8mm pour avoir une bonne surface de contact.
1 Raccorder la phase L (brun ou rouge) sur la borne L du module
2 Raccorder le neutre N (bleu) sur la borne N du module
3 Raccorder la montée et la descente en vous référant au manuel de votre moteur.
1.2 Fixer l'interrupteur au mur
• à l'aider des gries fournies
An d'accéder aux gries, retirer le module avant à l'aide d'un petit tournevis plat en
poussant vers l’intérieur au niveau des 2 encoches inférieures. Retirer les gries de leur
emplacement et serrer les 2 vis an de xer l'interrupteur.
• à l'aide de 2 vis non fournies
Fixer l'interrupteur à votre boitier d'encastrement à l'aide de 2 vis non fournies.
• Télécharger l’appli gratuite sur l’App Store d’iOS ou sur Google Play pour DiO One
Android.
• Créer un compte en suivant les instructions sur l’appli.
• Également compatible avec l'appli "my Chacon".
Rev-Shutter
Protocole: 433,92 MHz by DiO
Fréquence Wi-Fi: 2,4GHz
EIRP: max. 0,7 mW
Portée avec une commande DiO :
50m (en champ libre)
Max. 6 émetteurs DiO 1.0 associés
Température de fonctionnement: 0 à 35°C
Alimentation: 220 - 240 V - 50Hz
Max.: 2 X 600W
d x h : 85 x 85 x 37 mm
Utilisation intérieure (IP20), ne
pas utiliser dans un
environnement humide.
Courant alternatif
5. Utilisation
Avec la télécommande/ interrupteur DiO :
Appuyer sur le bouton "ON" ("OFF") de votre commande DiO pour monter (descendre) le
volet électrique. Appuyer une seconde fois correspondant au premier appui pour
stopper le volet
Sur l’interrupteur :
•Monter /descendre le volet en appuyant 1 fois sur le bouton correspondant.
• Appuyer 1 fois sur le bouton central pour stopper.
Avec votre smartphone, via DiO One:
• Ouvrir / fermer de n’importe où
• Créer une minuterie programmable : régler à la minute près l’ouverture précise(par
exemple 30%), sélectionner le(s) jour(s) de la semaine, minuteur unique ou répété.
• Simulation de présence : sélectionner la durée d’absence et les périodes de
fonctionnement, l’interrupteur s’ouvre ou se ferme de manière aléatoire an de
protéger votre maison.
A la voix :
• Sur votre App Google Home ou Alexa d'Amazon, installer le service ou skill : One 4 All;
ou créer un raccourci Siri sur votre iPhone.
6. Résolution de problèmes
• Le volet ne s’ouvre pas avec une commande ou détecteur DiO:
Vérier que votre interrupteur est bien connecté au courant électrique.
Vérier la polarité et/ou l’épuisement des piles de votre commande.
Vérier que les butées de votre volet sont bien réglées.
Vérier que la mémoire de votre interrupteur n’est pas pleine, l’interrupteur peut
être lié à maximum 6 commandes DiO (télécommande, interrupteur et/ou
détecteur), voir paragraphe 2.1 pour eacer une commande.
Assurer vous d’utiliser une commande utilisant le protocole DiO 1.0.
• L’interrupteur n’apparait pas sur l’interface de l’appli:
Vérier l’état lumineux de l’interrupteur:
LED rouge xe : vérier l’état du routeur Wi-Fi.
LED bleu clignotante : vérier l’accès à Internet.
S’assurer que la connexion Wi-Fi et Internet est fonctionnelle et que le réseau est
à portée de l’interrupteur.
S’assurer que le Wi-Fi soit sur une bande 2,4GHz (ne fonctionne pas en 5GHz).
Lors de la conguration, votre smartphone doit être sur le même réseau Wi-Fi
que l’interrupteur.
L’interrupteur peut uniquement être ajoutée à un compte. Un même compte
DiO One peut-être utilisé par tous les membre d’un même foyer.
Important : Une distance minimale d’1-2m est requise entre deux récepteurs DiO
(module et/ou prise). La portée entre l’interrupteur et la commande DiO peut être
diminuée par l’épaisseur des murs, ou un environnement sans l existant.
Rouge xe : l’interrupteur n’est pas connecté au réseau Wi-Fi
Bleu clignotant : l’interrupteur est correctement connecté au Wi-Fi
Bleu xe : l’interrupteur est connecté au Cloud, passe au blanc après quelque secondes
Blanc xe : interrupteur est en fonctionnement
Mauve xe : le Wi-Fi de l’interrupteur est désactivé
Vert clignotant : mise à jour en cours
3.5 Associer avec un assistant vocal
• Activer le service ou la skil «One 4 All» dans votre assistant vocal.
• Entrer les informations de votre compte DiO One.
• Vos appareils apparaitront automatiquement dans l’application de votre assistant.
• Vous pouvez aussi utiliser Siri sur votre iPhone pour ouvrir ou fermer votre volet. Pour
créer un raccourci Siri, aller simplement sur le menu "Paramètre" et "Raccourcis Siri" dans
l’app DiO One.
4. Réinitialiser l’interrupteur
Pour rétablir l’interrupteur Rev-Shutter à ses réglages d’usine :
Appuyer durant 12 secondes sur le bouton central, jusqu’à ce que la LED clignote en bleu
clair et lâcher. Deux clignotements rouge conrmeront la réinitialisation.
8. Compléter votre installation
Complétez votre installation avec les solutions DiO pour contrôler votre chauage, votre
éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous
avec la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les
solutions DiO connected home sur www.chacon.com
Le soussigné, Chacon, déclare que l'équipement radioélectrique du type Rev-Shutter est conforme à la directive
2014/53/UE.
Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:
https://www.chacon.com/conformity
Recyclage
Ne jetez pas les batteries ou les appareils hors d'usage avec les déchets ménagers (ordures). Les substances
dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprendre
ces produits par votre distributeur ou utilisez la collecte sélective des déchets proposée par votre commune.
• Dans l’appli, sélectionner “Mes appareils” et appuyer sur “+”.
• Sélectionner "Domotique" et ensuite "Inter volet DiO Connect".
• Alimenter l’interrupteur et appuyer 3 secondes sur le bouton central, la LED clignote
rapidement rouge.
• Suivre l’assistant d’installation sur l’application.
Attention : en cas de modication du réseau et/ou mot de passe du Wi-Fi, faire un appui
long sur l’icône du produit. Ensuite, suivre les instructions sur l’appli pour mettre à jour
votre Wi-Fi.
• Appuyer 3 secondes sur le bouton central, lâcher et rappuyer 2 fois rapidement pour
désactiver le Wi-Fi de l’interrupteur.
• Lorsque le Wi-Fi est désactivé, le LED de l’interrupteur apparaitra mauve quelques
secondes. Pour le réactiver, appuyer 3 secondes, lâcher et rappuyer 2 fois.
Note: Les programmations créées via votre smartphone seront toujours actives lorsque
le Wi-Fi est désactivé.
Ce produit est compatible avec l'ensemble des commandes DiO 1.0 : télécommandes,
interrupteurs et détecteurs sans l.
1. Appuyer 2 fois rapidement (double clic) sur le bouton central de l'interrupteur laire, la
LED commence a clignoter lentement en vert clair.
2. Dans les 15 secondes, appuyer sur le bouton 'ON' de la télécommande, l’interrupteur sans
l ou détecteur DiO 1.0, la LED de l’interrupteur clignote vert clair rapidement pour
conrmer l'association.
2x
On
15sec
Pour supprimer une commande de l’interrupteur :
• Appuyer 2 fois rapidement sur le bouton central de l’interrupteur, la LED commence à clignoter
lentement en vert clair.
• Appuyer sur la touche 'OFF' de la commande DiO à eacer, la LED clignote vert clair
rapidement pour conrmer l’eacement.
Pour supprimer toutes les commandes associées à l’interrupteur :
Appuyer durant 7 secondes sur le bouton central, jusqu’à ce que la LED devienne violette, et
lâcher.
DiO One
App
~
2x
Fig.1
Fig. 1
Fig. 2
Fig. 4
Fig. 3
Pour en
savoir plus :
www.quefairedemesdechets.fr
Fig.3
Fig.2
Fig.1
Fig.4
N
N
L
L
8mm
1,5mm2
Attention : Si vous n'appuyez pas sur le bouton 'ON' de votre commande dans les 15
secondes, l’interrupteur sortira du mode apprentissage ; vous devez reprendre au point
1 pour l’association.
L’interrupteur peut être liée jusqu’à 6 commandes DiO diérentes. Si la mémoire est pleine,
vous ne pourrez pas installer une 7ème commande, voir paragraphe 2.1 pour eacer une
commande.
2. Koppelen van de schakelaar aan een DiO 1.0-bedieningselement
Dit product is compatibel met alle DiO 1.0-apparaten: afstandsbedieningen, draadloze
schakelaars en detectoren.
1. Druk tweemaal kort op de middelste knop; de led-indicator begint langzaam
groen te knipperen.
2. Druk binnen 15 seconden op de Aan-knop op de afstandsbediening; de
led-indicator van de schakelaar knippert snel groen om de koppeling te
bevestigen.
Waarschuwing: Als u niet binnen 15 seconden op de Aan-knop van het bedieningsele-
ment drukt, dan schakelt de schakelaar de koppelingsmodus uit. U moet dan opnieuw
starten vanaf punt 1 om te koppelen.
Fig.3
3sec

Produkt Specifikationer

Mærke: DiO
Kategori: Ikke kategoriseret
Model: REV-SHUTTER

Har du brug for hjælp?

Hvis du har brug for hjælp til DiO REV-SHUTTER stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret DiO Manualer

DiO

DiO 54751 Manual

6 Oktober 2024
DiO

DiO ED-SW-10 Manual

19 September 2024
DiO

DiO ED-RC-02 Manual

13 September 2024
DiO

DiO 55854 Manual

1 September 2024
DiO

DiO 55853 Manual

1 September 2024
DiO

DiO 55852 Manual

1 September 2024
DiO

DiO 54714 Manual

31 August 2024
DiO

DiO REV-KIT-08 Manual

31 August 2024
DiO

DiO REV-SHUTTER-MOD Manual

31 August 2024
DiO

DiO 54863 Manual

31 August 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Smeg

Smeg KIT6PX Manual

23 December 2024
Smeg

Smeg KIT6CX Manual

23 December 2024
Smeg

Smeg GTA-6 Manual

23 December 2024
Lucide

Lucide Casper i 79166/19/12 Manual

23 December 2024
Lucide

Lucide Merlina 78193/30/66 Manual

23 December 2024
Lucide

Lucide Pippa 77583/81/30 Manual

23 December 2024
Lucide

Lucide Pia 45380/04/30 Manual

23 December 2024
Lucide

Lucide Pia 45280/01/30 Manual

23 December 2024
Lucide

Lucide Anaka 45179/03/30 Manual

23 December 2024
Lucide

Lucide Zych 45156/01/97 Manual

23 December 2024
