Side 1/4

468 931 014 353

Montage- und

Bedienungsanleitung

UTE 2800-R

UTE 2800-F

UTE 2800-L

1. Verwendungsbereich

Die elektronischen Temperaturregler UTE 2800 las-

sen sich für folgende Anwendungen ver wenden:

UTE 2800-R kann verwendet werden zur Re-

gelung der Raumtemperatur in Verbindung mit:

• Stellantrieben bei Fußboden- und Konvektorhei-

zungen

• Öl- oder Gaswarmwasserheizungen

• Umwälzpumpen / Wärmepumpen

• Elektro-Heizgeräten

UTE 2800-F kann verwendet werden zur Regelung

der Bodentemperatur in Verbindung mit:

• Fußbodendirektheizung

• Fußbodentemperiersystemen

UTE 2800-L kann verwendet werden zur

Raumtemperaturregelung in Verbindung mit:

• elektrischer Fußbodenheizung (wenn die

Bodentemperatur auf einen maximalen Wert be-

grenzt werden muss)

• Warmwasser-Fußbodenheizungen in Verbindung

mit elektrothermischen Stellantrieben.

2. Montageort

• Der Regler soll an einer Stelle im Raum montiert

werden, die für die Bedienung leicht zugänglich

ist.

• Montagehöhe: ca. 1,5 m über dem Fußboden.

• Die Installation an einer Innenwand ist zu bevor-

zugen. Vermeiden Sie Außenwände und Zugluft

von Fenstern und Türen.

• Achten Sie darauf, dass die normale Konvektions-

luft des Raumes den Regler ungehindert erreicht.

Der Regler soll daher nicht innerhalb von Regal-

wänden oder hinter Vorhängen und ähnlichen

Abdeckungen montiert werden.

• Fremdwärme beeinflusst die Regelgenauigkeit

nachteilig.

• Direkte Sonneneinstrahlung, die Nähe von

Fernseh-, Rundfunk- und Heizgeräten, Lampen,

Kaminen und Heizungsrohren muss ver mieden

werden.

• Montage in Unterputzdose 60mm

3. Elektrischer Anschluss

Achtung!

Stromkreis spannungsfrei schalten

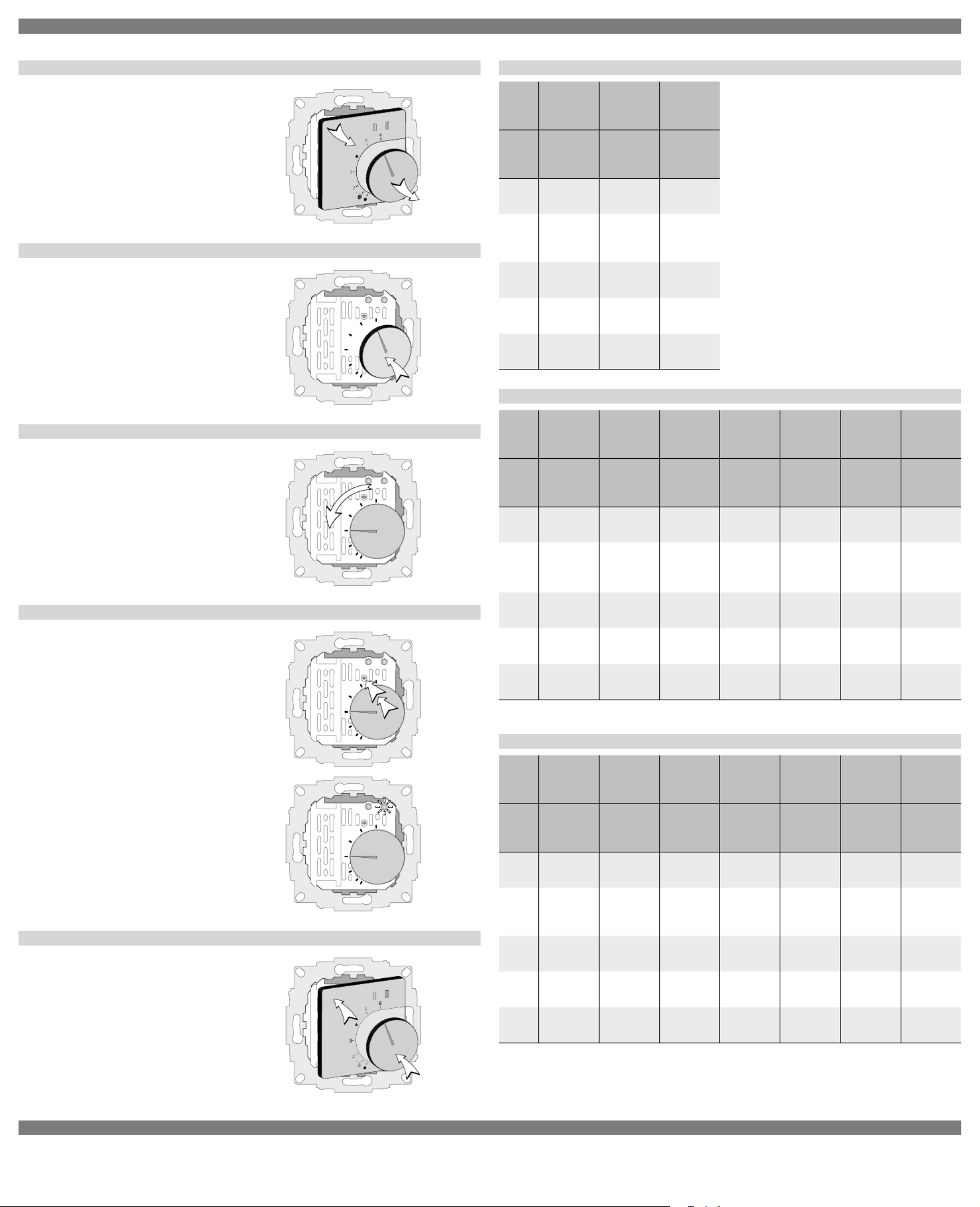

Anschluss in folgenden Schritten:

• Abziehen des Temperatur-Einstellknopfes

• Lösen der Befestigungsschraube

• Abnehmen des Gehäuseoberteils

• Anschluss gemäß Schaltbild (s. Gehäuse boden

oder Schaltbild in dieser Anleitung.)

• Montage in umgekehrter Folge

Achtung!

Montage nur in nichtleitenden (Kunststoff-)

Unterputzdosen.

Anschluss des Fernfühlers

Zum Betrieb des UTE 2800-F sowie UTE 2800-L ist

ein Fernfühler notwendig. Dieser Fühler sollte so

montiert werden, dass die zu regelnde Temperatur

richtig erfasst werden kann.

Der Fühler sollte in einem Schutzrohr verlegt wer-

den. Dies erleichtert einen späteren Austausch.

Der Fernfühler kann mit einer 2-adrigen Leitung

für 230 V bis ca. 50 m verlängert werden. Enge Par-

allelführung mit Netzleitungen z. B. im Kabelkanal,

ist zu vermeiden.

Achtung!

Die Fühlerleitungen führen Netzspannung.

Kurzbeschreibung im Schaltbild

L = Außenleiter (Phase)

N = Neutralleiter (früher Mp)

> = Anschluss für Uhrsignal zur Temperatur-

absenkung

U = Lastanschluss Heizen

Anzeigelampe rot: Regler fordert Wärme an

Anzeigelampe grün: Temperaturab sen kung ein

4. Schaltbild

UTE 2800-R

UTE 2800-F / UTE 2800-L

Sensor

UTE 2800-F UTE 2800-L

6. Maße

6.1 Variante 55 x 55

6.2 Variante 50 x 50

7. Netzschalter

Der Netzschalter ist im Drehknopf integriert. Zum

Ausschalten des Geräts muss der Drehknopf auf

das Aus-Symbol ( O ) gedreht werden. Beim Über-

gang in diese Position ist ein Klick zu hören und ein

leichter Widerstand zu spüren. Beachten Sie, dass

in diesem Gerätezustand die Frostschutzfunktion

deaktiviert ist.

Achtung!

Das Gerät darf nur durch einen Elektro fachmann

geöffnet und gemäß dem Schaltbild am Gerät bzw.

dieser Anleitung installiert werden. Dabei sind die

be stehenden Sicherheitsvorschriften zu beachten.

Um die Anforderungen der Schutzklasse II zu

erreichen, müssen entsprechende Installations-

maßnahmen ergriffen werden.

Dieses unabhängig montierbare elektronische

Gerät dient der Regelung der Temperatur aus-

schließlich in trockenen und ge schlossenen

Räumen, mit üblicher Umgebung. Dieses Gerät

entspricht der DIN EN 60730, es arbeitet nach der

Wirkungsweise 1C.

Bestellbezeichnung UTE 2800-R UTE 2800-F UTE 2800-L

Spannungsversorgung 230 V AC 50 Hz (207 … 253V) 230 V AC 50 Hz (207 … 253V) 230 V AC 50 Hz (207 … 253V)

Temperatureinstellbereich 5 °C … 30°C 10 °C … 40 °C 5 °C … 30 °C

Ausgang Relais Normally Open /

Schließer

Relais Normally Open /

Schließer

Relais Normally Open /

Schließer

Schaltstrom 16 (4) A 16 (4) A 16 (4) A

Regelalgorithmus PWM – standard

2-Punkt (Ein/Aus) –

einstellbar

PWM – standard

2-Punkt (Ein/Aus) –

einstellbar

PWM – standard

2-Punkt (Ein/Aus) –

einstellbar

PWM-Zykluszeit 10 min – standard

5 / 20 min - einstellbar

10 min – standard

5 / 20 min - einstellbar

10 min – standard

5 / 20 min - einstellbar

Hysterese Einstellbar bei 2-Punkt

Regelalgorithmus:

0,1 °C oder 0,5 °C

Einstellbar bei 2-Punkt

Regelalgorithmus:

0,1°C oder 0,5 °C

Einstellbar bei 2-Punkt

Regelalgorithmus:

0,1°C oder 0,5 °C

Temperaturabsenkung 3,5 °C – standard

6 °C / 9 °C – einstellbar

3,5°C – standard

6 °C / 9 °C – einstellbar

3,5 °C – standard

6 °C / 9 °C – einstellbar

Frostschutz 5 °C 10 °C 5 °C

Fernfühler F 193 720, Länge 4 m,

Max. Verlängerung: 50 m

F 193 720, Länge 4 m,

Max. Verlängerung: 50 m

Anzeige LED Rot: Heizen

Grün: Temp. Absenkung ein

Rot: Heizen

Grün: Temp. Absenkung ein

Rot: Heizen

Grün: Temp. Absenkung ein

Bereichseinengung Im Einstellknopf integriert Im Einstellknopf integriert Im Einstellknopf integriert

Umgebungstemperatur 0 … 40 °C 0 … 40 °C 0 … 40 °C

Lagerung –25 … 60 °C –25 … 60 °C –25 … 60 °C

Überspannungskategorie III III III

Bemessungs-

Stoßspannung

4kV 4kV 4kV

Spannung und Strom für

Zwecke der EMW-Stör-

aussendungsprüfung

230 V, 0,1A 230 V, 0,1A 230 V, 0,1A

Schutzklasse II II II

Schutzart IP30 IP30 IP30

Softwareklasse Klasse A Klasse A Klasse A

Verschmutzungsgrad 2 2 2

Temperatur für

Kugeldruckprüfung

75°C 75°C 75°C

Gewicht 62.2 g 62.2 g 62.2 g

Energie-Klasse

(nach EU 811/2013, 812/2013,

813/2013, 814/2013)

IV = 2 % IV = 2 % IV = 2 %

* Dieses Produkt darf nicht über den Hausmüll

entsorgt werden. Bitte nur in speziellen Ein-

richtungen für Elektronikschrott entsorgen. Er-

kundigen Sie sich bei den örtlichen Behörden

zur Recycling Beratung.

8. Einengen des

Temperatureinstellbereiches:

Werkseitig ist der Temperaturregler auf den maxi-

malen Einstellbereich von 5 … 30 °C eingestellt

(siehe Bild 1).

Im Einstellknopf befinden sich 2 Einstell ringe.

Mit diesen kann der Temperatureinstellbereich be-

liebig eingestellt werden.

Bild 1:

Einengen des Temperatureinstell bereiches

9. Widerstandstabelle für Fernfühler

F 193 720

Temperatur Widerstand Temperatur Widerstand

10 °C 30 °C 66,8 kΩ 26,3 kΩ

20 °C 40 °C 41,3 kΩ 17,0 kΩ

25 °C 50 °C 33 kΩ 11,3 kΩ

5. Technische Daten
