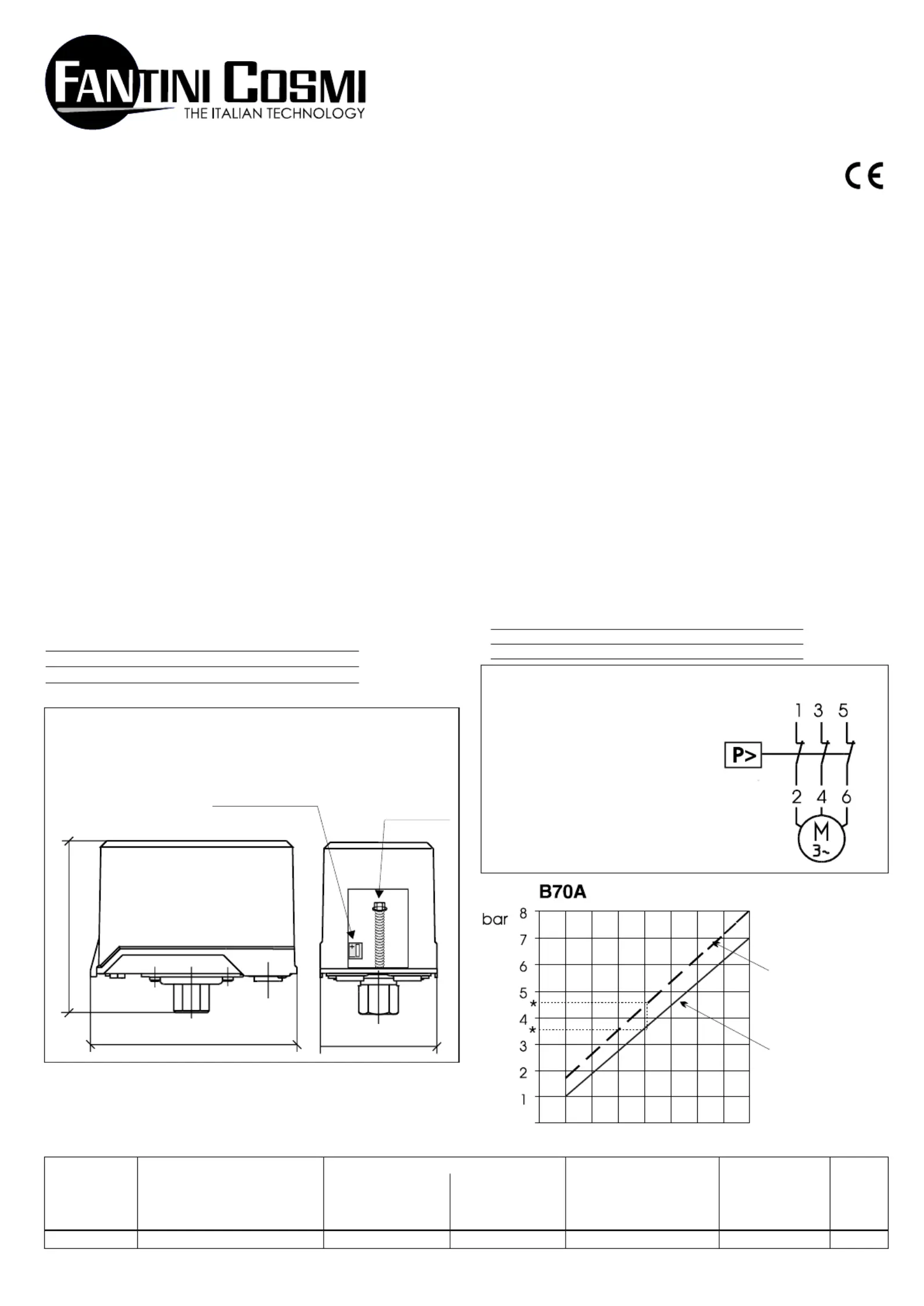

CARATTERISTICHE GENERALI
-Per comandare l’inserzione del motore elettrico monofase o
trifase di una pompa o di un compressore in base alla pressione
di un fluido.
-Il pressostato p1-ha 3 contatti di potenza normalmente chiusi.
Quando la pressione sale e supera il valore di stacco, i 3 contatti
si aprono arrestando il motore elettrico. Si richiudono quando la
pressione scende sotto al valore di attacco.
-Elemento sensibile a membrana in gomma telata, adatto per
fluidi (gas o liquidi) compatibili chimicamente con la membrana.
-Coperchio in materiale termoplastico antiurto
-Parti metalliche in acciaio zincoiridato
-Attacco G 1/4 femmina
-Due passacavi.
-Grado di protezione IP40
-Possibilità di regolazione scala e differenziale
CARATTERISTICHE TECNICHE
-Temperatura max fluido controllato 90°C
-Temperatura max immagazzinaggio e trasporto da -15 a +60
-Temperatura max corpo pressostato 60°C
-Doppia rottura per polo con contatti in lega di argento.
Rispondenza alle norme CEI EN 60947-1
Tensione nominale d’isolamento Ui 415V~
Corrente nominale di servizio continuativo It h 25A
Corrente nominale di impiego in AC-1 Ie 20A
Corrente nominale di impiego in AC-3 Ie 9A
Potenze comandabili dei motori trifase in AC-3:
220/240V~ 380/415V~
2,2kW (3HP) 4kW (5,5HP)
GENERAL CHARACTERISTICS
-Suitable to control single or three-phases electric pump or a
compressor depending on the pressure.
-Pressostat has three NC power contacts, when the pressure rises
and reach the set value, contacts open to disconnect the
motor.Contacts close when the pressure drops below the set
value.
-Diapraghm sensing element in rubber reinforced with canvas
suitable for fluids (gas or liquids) chemically compatible with
diapraghm
-Cover in thermoplastic and anti-shock material
-Metallic parts are zinc plated
-Connection G 1/4 female.
-Two cable glandes .
-Protection degree IP40
-Adjustable range and differential values.
TECHNICAL CHARACTERISTICS
-Max. temperature of the controlled fluid 90°C
-Max pressostat body temperature: 60°C
-Max. storage temperature from - 15 to +60°C
-Double breaking for each pole, contacts in silver alloy
According standards CEI EN 60947-1
Nominal insulation voltage Ui 415V~
Continuous duty nominal current Ith 25A
Continuous duty nominal current AC-1 Ie 20A
Continuous duty nominal current AC-3 Ie 9A
Three-phase motors power range in AC-3:
220V/240V~ 380/415V~
2.2 kW (3HP) 4kW (5.5hp)
PRESSOSTATO TRIPOLARE THREE-POLE PRESSURE SWITCH
B70A
Ci riserviamo la facoltà di introdurre tutte le modifiche tecniche e costruttive che riterremo necessarie, senza obbligo di preavviso. 5679132B
We reserve the right to make any the necessary technical modifications without advanced notice
PRESSIONE
DI STACCO
(apertura contatti)
BREAK PRESSURE
COLLEGAMENTI ELETTRICI
ELECTRIC CONNECTIONS SUPPLY
ALIMENTAZIONE
SUPPLYING
PRESSIONE
DI ATTACCO
(chiusura contatti)
MAKE PRESSURE
* Esempio: pressione di attacco a 3,5 bar MAKE PRESSURE 3,5 bar
pressione di stacco a 4,5 bar BREAK PRESSURE 4,5 bar
B70A 0,5 ÷ 7 +0,8 +1,8 +3,5 12 0,33
TIPO
PRESSIONE DI
ATTACCO
DIFFERENZIALE MINIMO
INIZIO SCALA FONDO SCALA
DIFFERENZIALE
MASSIMO
PRESSIONE
MASSIMA
Kg.
TYPE
MAKE PRESSURE
bar
DIFFERENTIAL MINIMUM
low scale full scale
bar bar
DIFFERENTIAL
MAXIMUM
bar
MAXIMUM
PRESSURE
bar
Apre i contatti
all'aumento
della pressione
Contact opens when
the pressure rises
Nel caso i motori monofase,
si collegheranno solo due poli
For single phase motors connect
both phase & neutral
Regolazione pressione
di attacco (avvitando
aumenta il valore di
presisone)
Adjustement:
of the differential for the
operate pressure (screw
for increase in pressure)
Regolazione del differenziale
per la pressione di stacco
Adjustement of the differential
for pressure drop out
Il differenziale si somma al valore della pressione di attacco
We obtain the disactuating pressure adding the differential to the actuating pressure value
1 bar= 100 kPa
105 58
86
Via dell'Osio, 6 20090 Caleppio di Settala MI
Tel. 02 956821 Fax 02 95307006
E-mail: info@fantinicosmi.it http/www.fantinicosmi.com
E-mail: export@fantinicosmi.it
