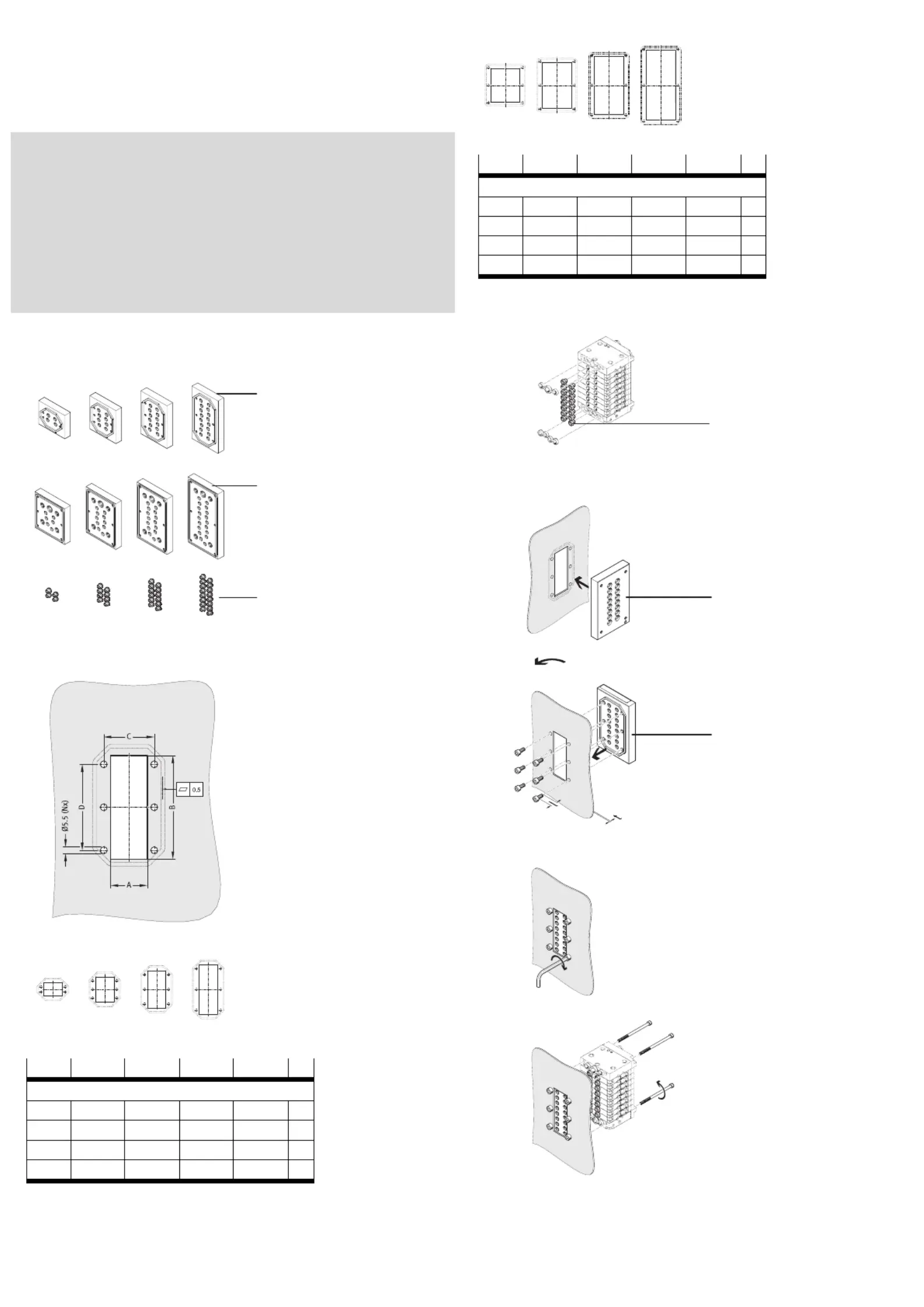

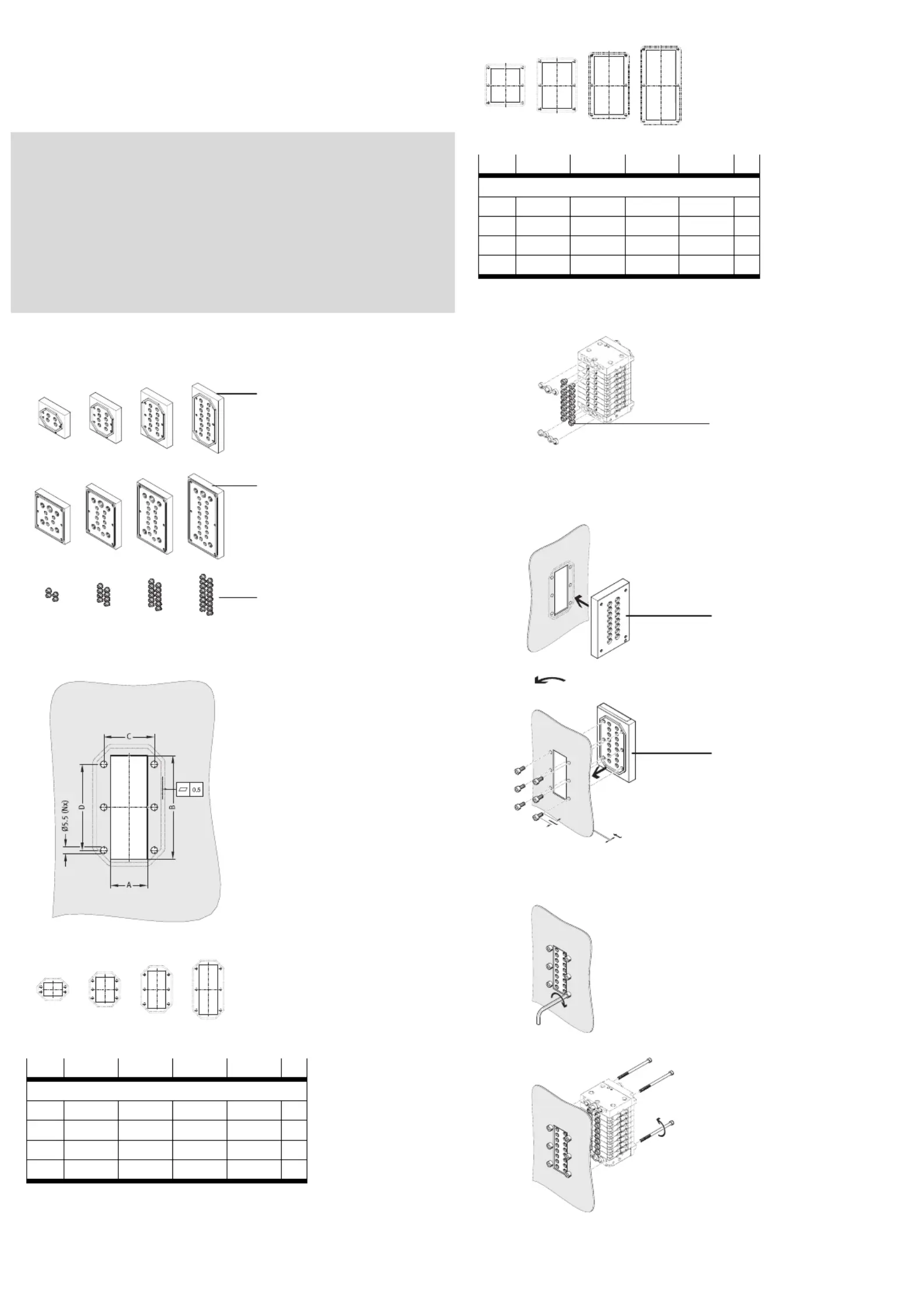

Montageanleitung (de)
746 709 / 2009-07a
†‡
Multipol
CPV14-VI-P…
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Teileliste
P2 P4 P6 P8
9053d_13
9053d_16
9053d_11
1 Multipol
CPV14-VI-P…-D
2 Multipol
CPV14-VI-P…-C
3 Dichtungen
CPV14-VI-P.1/8
2. Vorbereitung zur Montage
9053d_5 und 9053d_12
Beachten Sie notwendige
Maße für den Montage-
ausschnitt (! Tabelle).
Um die Schutzart IP65 zu
gewährleisten.
Stellen Sie sicher, dass
die Fläche im Bereich der
Dichtfläche:
eben ist.
frei von Riefen und Kratzer
ist.
9053d_14
Montageausschnitt für
CPV14-VI-P…-D 1
Typ A _
_
_
__ _
_
_
__ _
_
_
__ _
_
_
__ 0,1 B 0,1 C 0,1 D 0,1 N
CPV14-VI-P…-D 1
P2 42,6 30,5 55,6 12 4
P4 42,6 58,5 55,6 40 6
P6 42,6 86,5 55,6 68 6
P8 42,6 114,5 55,6 96 6
9053d_16
Montageausschnitt für
CPV14-VI-P…-C 2
Typ A _
_
_
__ _
_
_
__ _
_
_
__ _
_
_
__ 0,1 B 0,1 C 0,1 D 0,1 N
CPV14-VI-P…-C 2
P2 68 78 79 82 6
P4 68 106 79 110 6
P6 68 134 79 138 6
P8 68 162 79 166 6
3. Montage
9053d_6
Drücken Sie alle beigeleg-
ten Dichtungen 3 in die
Bohrungen der CPV-
Ventilinsel.
Beachten Sie, dass die
3er- und 4er-Dichtungen,
die den Endplatten der
CPV-Ventilinsel beigelegt
sind, nur bei Multipol 2
notwendig sind.
9053d_7
Positionieren Sie den Mul-
tipol 1 bzw. 2 von innen
am Montageausschnitt.
9053d_8
9053d_9
Befestigen Sie den Multi-
pol 1 bzw. 2 mit N x M5
korrosionsbeständigen
Schrauben nach DIN EN
ISO 4762.
Wählen Sie die Schrau-
benlänge l wie folgt. Es
muss eine Einschraubtiefe
der Schrauben von mind.
7,5 mm bis max. 9,5 mm
gewährleistet sein.
9053d_10
Drehen Sie die Schrauben
fest. Halten Sie das zuläs-
sige Anziehdrehmoment
ein.
9053d_17
Zur Befestigung der Ventilin-
sel CPV14:
Beachten Sie die Monta-
gehinweise aus der zuge-
hörigen Pneumatik-
Beschreibung der Venti-
linsel.
1
2
3
3
1
/
2
l – t = 7,5mm … 9,5 mm
1
/
2
5 Nm 10% _
