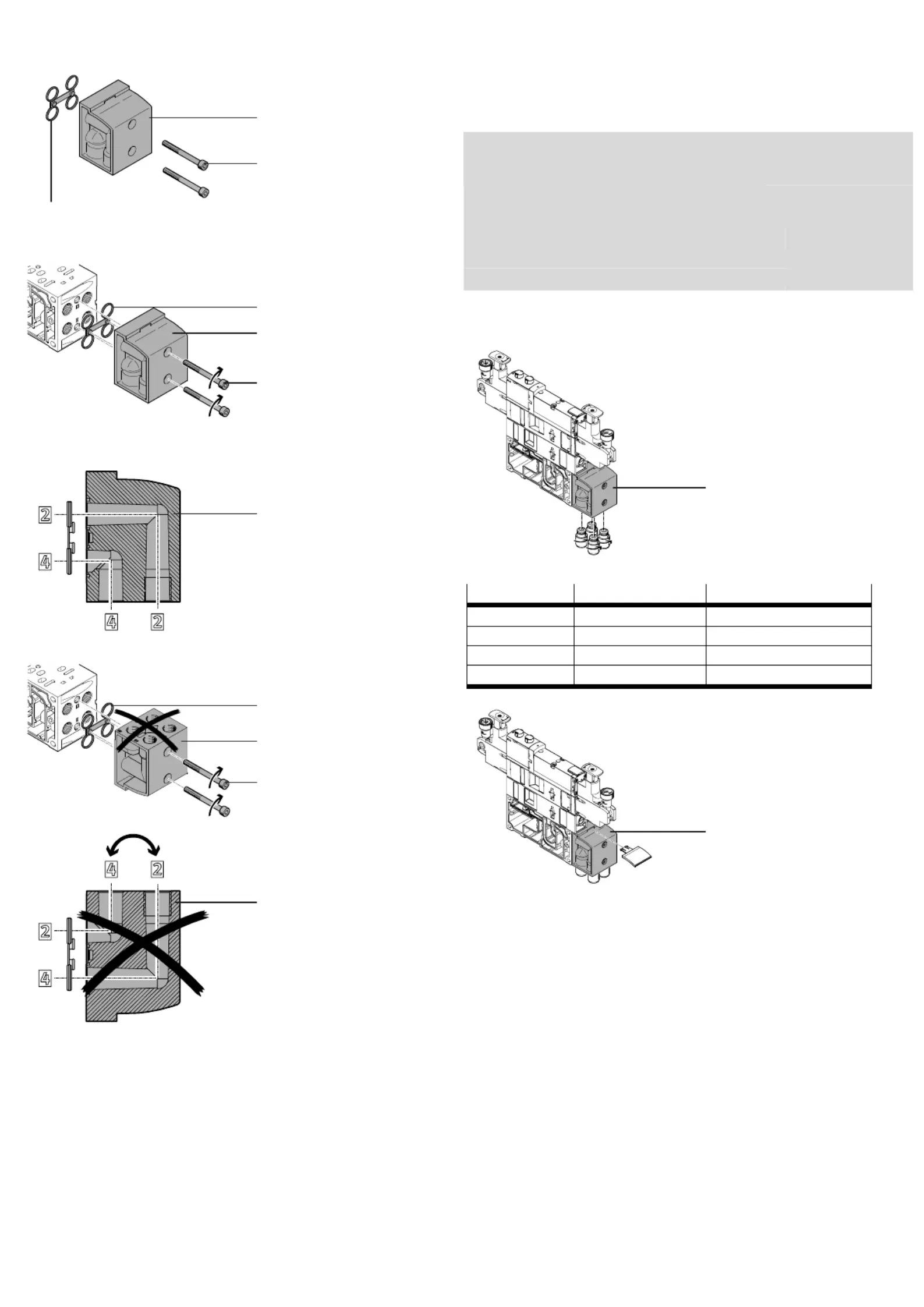

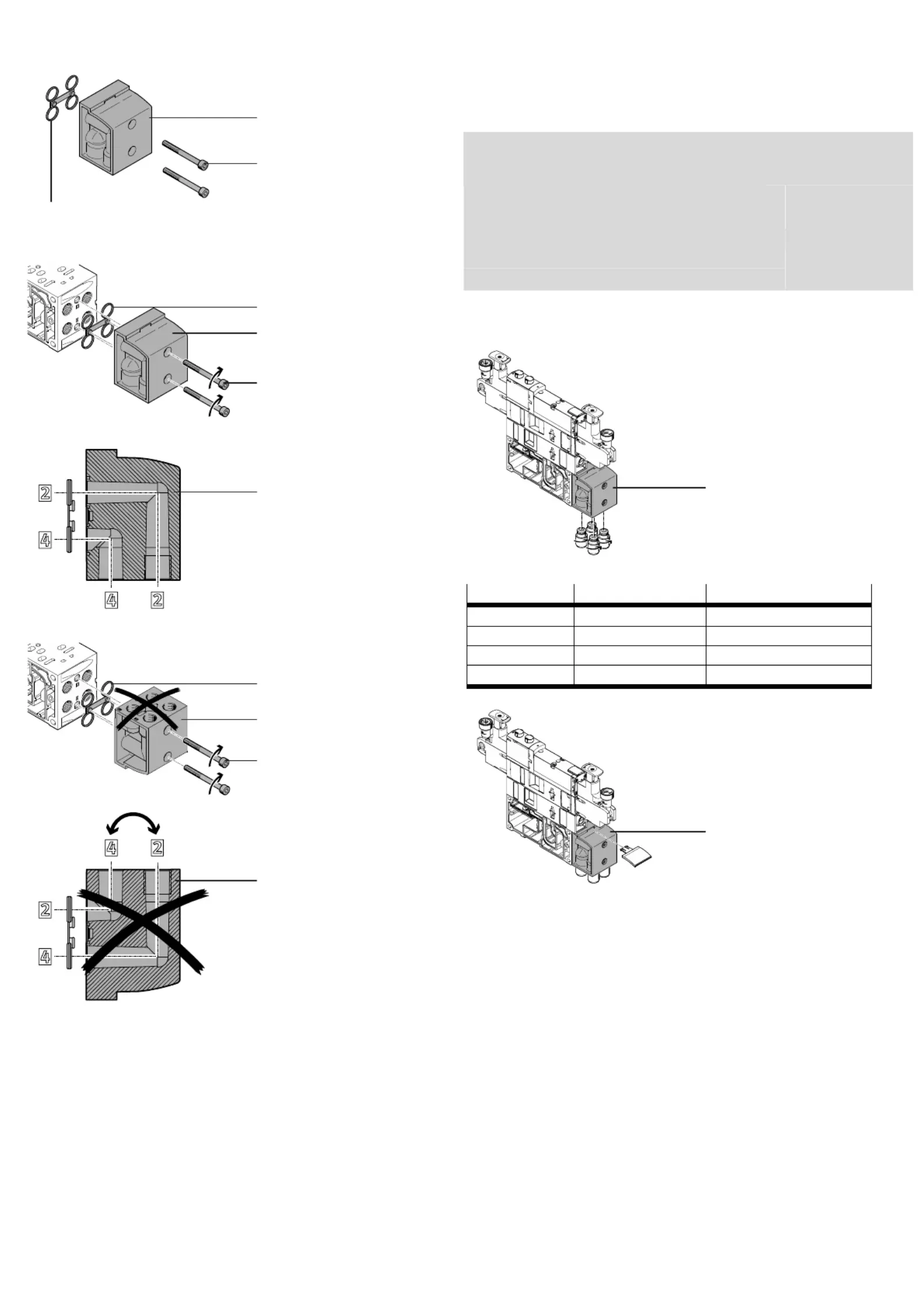

1. Teileliste
9329d_1
1 Winkelanschlussplatte
VABF-S4-..-A2G2-…
2 Selbstschneidende
Schraube (2x)
3 Dichtung
VABF-S4-..-A2G2
2. Montage
9329d_2
Befestigen Sie die
Winkelanschlussplatte 1
an der Verkettungsplatte
VTSA mit den beiliegen-
den Schrauben 2. Achten
Sie darauf, dass die An-
schlüsse dabei nach unten
zeigen.
Beachten Sie das zulässi-
ge Anzugsdrehmoment.
9329d_3
9329d_4
Beachten Sie, dass eine
Befestigung mit den
Anschlüssen nach oben
nicht vorgesehen ist.
9329d_5
Die Anschlüsse und
Anschlussbezeichnungen
ren dann vertauscht.
0
2
46
8
10
9329d_6
Drehen Sie die passenden
QS-Verschraubungen in
die Anschlussgewinde
(siehe Tabelle).
Beachten Sie das
zulässige Anzugs-
drehmoment (siehe
Tabelle).
Typ Anschlussgewinde Max. Anzugsdrehmoment
VABF-…-G14 G ¼ 15 Nm
VABF-…-N14 ¼ NPT 14 Nm1)
VABF-…-G18 G x10 Nm
VABF-…-N18 x NPT 8 Nm1)
0
2
4
6 8
10
9329d_7
Zur Beschriftung:
Drücken Sie einen
beschrifteten
Schilderträger ASCF-M-S6
in die Öffnung wie
abgebildet.
1) Drehen Sie die QS-Verschraubungen von Hand ein und drehen Sie die Verschraubungen
mit 1 bis 2 Umdrehungen fest.
Montageanleitung (de)
702 672 / 2006-06NH
†‡
Winkelanschlussplatte
VABF-S4-..-A2G2-...
Festo SE & G Co. K
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
2
1
3
2
1
MA=6,1 Nm _ 15 %
1
1
3
3
2
1
1
1
