Side 1/12
![](https://manualstech.ams3.cdn.digitaloceanspaces.com/html/nl/gev/cvb-88337/html/bg1.png)

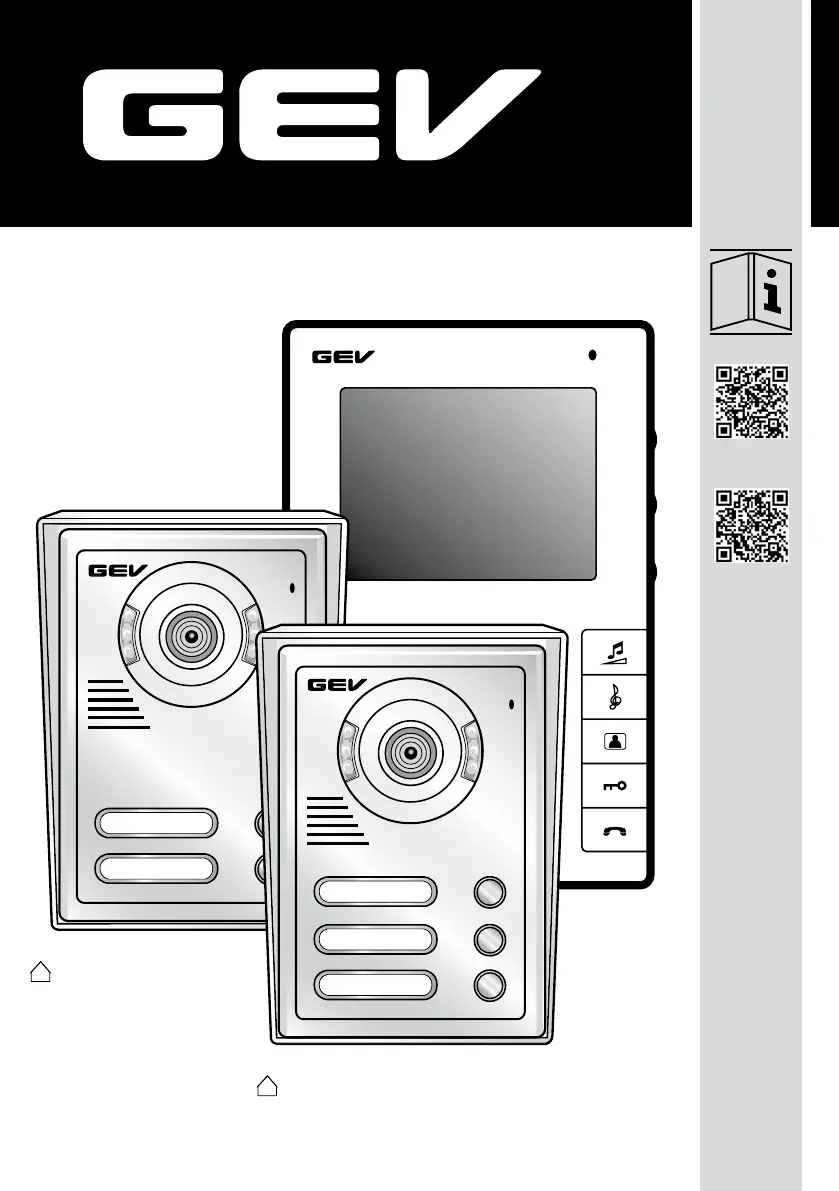

Typ: CVB 088337
2
Typ: CVB 088467
3
88337
88467
![](https://manualstech.ams3.cdn.digitaloceanspaces.com/html/nl/gev/cvb-88337/html/bg2.png)
2
1 2 3 4 5 6 7 8
7
1
56
3
4
2
2
3
A
![](https://manualstech.ams3.cdn.digitaloceanspaces.com/html/nl/gev/cvb-88337/html/bg3.png)
3
A
8
9
15
10
16
11
17
12
18
19
13
14
A
8
9
15
10
16
11
17
12
18
20
13
14
C
1 2
B
1 2 3 4 5 6 7 8
2
1 2 3 4 5 6 7 8
3
C1
![](https://manualstech.ams3.cdn.digitaloceanspaces.com/html/nl/gev/cvb-88337/html/bg4.png)
4
C
D
140 cm
150 cm
40° 70°
4 5
3
Türöner
lock
2
Monitor B Monitor CMonitor A
Kamera /
Camera
Türöner /
lock
1. Audio B
2.
3. Video
4. Strom / Power
5,6. 12 V / 1A
7. Audio C
8. Audio A
1. Audio A
2.
3. Video
4. Strom / Power
5,6. 12 V / 1A
7. Audio B
Monitor B
Monitor A
-+7891062 3451 11
312 456 7
-+7891062 3451 11
8
* Anschluss 5 / Terminal 5:
Monitor Daten-Verbindung / Monitor data connection
* Anschluss 5 / Terminal 5:
Monitor Daten-Verbindung / Monitor data connection
*
* * *
*
![](https://manualstech.ams3.cdn.digitaloceanspaces.com/html/nl/gev/cvb-88337/html/bg5.png)
Installation der Inneneinheit (Monitor)
Befestigen Sie Sie die Wandhalterung mit den drei
mitgelieferten Schrauben an die von Ihnen vorgesehene
Stelle (Abb. B1). Stellen sie sicher, dass bevor Sie
die Innenstation in die nun montierte Wandhalterung
einhängen, alle Kabelverbindungen bereits verdrahtet
sind. Stecken Sie dann das Kabel des Netzteils in den
Monitor und dann dass Netzteil in die Steckdose (Abb.
B2).
Installation der Außeneinheit
Beschriftung des Namensschilds
Entfernen des Regenschutzgehäuses: Hierzu
lösen Sie zunächst die Schraube an der Unterseite
(Abb. C1). Anschließend lösen Sie die vier Schrauben
auf der nun freiliegenden Rückseite der Kameraeinheit
(Abb. C2). Jetzt können Sie die Deckplatte abheben.
Sie haben jetzt die Möglichkeit das Namensschild zu
entnehmen und zu beschriften . Hierzu lösen Sie (Abb. C3)
die Rückseite des Namensschilds mit einem geeigneten
Schraubendreher vorsichtig ab. Anschließend wieder
einrasten. Schrauben Sie das Gerät wieder zusammen.
Wir empfehlen eine Montagehöhe für die Außeneinheit
von ca. 140 cm bis 170 cm, diese kann aber je nach
Ihren eigenen Gegebenheiten variieren . Achten (Abb. C4)
Sie darauf, dass Sie das Gerät nicht unmittelbar der
Witterung aussetzen (z. B. direktem Regen). Vermeiden
Sie eine Platzierung in direktem Sonnenlicht. Stellen
Sie vor der endgültigen Montage sicher, dass die
Innen- und die Außeneinheit korrekt verdrahtet wurden
und funktionsfähig sind. Beachten Sie die max.
Entfernungsangaben zwischen den einzelnen Elementen
(siehe Abschnitt „Anschluss“).
Um die Außeneinheit an die Wand zu installieren,
schrauben Sie zunächst das Regenschutzgehäuse wie
in Abb. C5 an die Wand. Bevor Sie die Wandmontage
abschließen, schließen Sie zunächst die Kabel an der
Außeneinheit entsprechend des Schaltplans (Abb. D)
an (bzw. siehe Abschnitt „Anschluss“). Nun hängen Sie
das Kameramodul in das Regenschutzgehäuse und
befestigen Sie das Gerät wieder mit der Schraube auf der
Unterseite.
Anschluss
Im Lieferumfang der Video-Türsprechanlage CVB
88337/88467 befindet sich eine fünfpolige Adapterleitung,
die Sie mit Ihrer vorhandenen Installationsleitung (nicht
im Lieferumfang) verbinden. Für Entfernungen zwischen
Innen- und Außeneinheit bis 50 m verwenden Sie 4 x 0,5
mm² Kabel (50 - 100 m 4 x 0,75 mm²).
Verbinden der Inneneinheiten mit der Außeneinheit (Abb.
D).
Verbinden Sie zunächst die Adapterleitung mit der
Hausinstallationsleitung.
Anschließend verbinden Sie die Adapterleitung mit den
Monitoren (Abb. A19).
Installation für Zweifamilienhaus 88337
Anschluss der Außeneinheit
1. Monitor: Verbinden Sie die Leitungen 1, 2, 3 und 4 mit
den Klemmen 1, 2, 3 und 4 der Außeneinheit. Verbinden
Sie Klemme 5 von Monitor A mit Klemme 5 von Monitor
B. 2. Monitor: Verbinden Sie die Klemme 1 des Monitors
mit Klemme 7 der Außeneinheit. Verbinden Sie Klemme 2
mit 2, Klemme 3 mit 3 und Klemme 4 mit 4.
Installation für Dreifamilienhaus 88467
1.Monitor: Schließen Sie Klemme 1 von Monitor A an die
Klemme 8 der Außeneinheit. Schließen Sie die Drähte
2, 3 und 4 an die Klemmen 2, 3 und 4 der Außeneinheit.
Lieferumfang 88337/88467
2/3 Außeneinheiten mit Regenschutzgehäuse
2/3 Inneneinheiten
2/3 Wandhalterungen für Inneneinheit
2/3 Netzteile
1 Außeneinheit
Schrauben
4/6 Fünfpoliges Adapterkabel
Tastenbelegung/Bedienungselemente
Außeneinheit (Abb. A)
1 Mikrofon
2 Infrarotleuchte
3 Kamera
4 Lautsprecher
5 Klingelknopf
6 Namensschild
7 Anschlussklemme
Inneneinheit (Monitor) (Abb. A)
8 Mikrofon
9 Lautstärkeregler
10 Klingeltonwähltaste
11 Überwachungsfunktion an/aus
12 Türönertaste
13 Sprechtaste
14 Lautsprecher
15 Helligkeitsregler
16 Kontrastregler
17 Sprechlautstärke
Anschlusselemente
18 Spannungsanschluss für externes Netzteil
19 Leitungsanschluss
20 Intercomanschluss
Leistungsmerkmale
2-/3-Familienhaus Video-Türsprechanlage mit
16 polyphonen Klingeltönen und 102 mm
Bildschirmdiagonale. Spritzwassergeschütze
Außeneinheit mit Regenschutzgehäuse und
automatischer Lautstärkekontrolle, Türöner- und
Kameraüberwachungsfunktion mit Infrarotlicht. Manuell
einstellbare Gesprächslautstärke, Klingellautstärke,
Helligkeit und Kontrast.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser
Bedienungsanleitung verursacht werden,
erlischt der
Garantieanspruch! Für Folgeschäden
übernehmen wir keine Haftung! Bei Sach- oder
Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachtung der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt jeder Gewährleistungs- und Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen ist das
eigenmächtige Umbauen und/oder Verändern des
Gerätes nicht gestattet.
Montage
Wenn Sie sich bei Montage, Anschluss und Installation
nicht sicher sind, bzw. Zweifel über die Funktionsweise
bestehen, so nehmen Sie die Montage /Installation nicht
selber vor, sondern wenden sich an eine entsprechende
Fachkraft. 5
2-/3- Familienhaus Video-Türsprechanlage CVB (4-Draht-Technik)
GB DE
![](https://manualstech.ams3.cdn.digitaloceanspaces.com/html/nl/gev/cvb-88337/html/bg6.png)
6
Erweiterungsmöglichkeiten/Intercom Funktion
Sie können dieses System „etagenweise“ um jeweils eine
Inneneinheit/Nebenstelle pro Partei/ Wohneinheit erweitern
(Bestell. Nr. 088481). Innerhalb dieser Erweiterung ist eine
interner Ruf (Intercom) möglich Ein System mit mind. 2
Inneneinheiten kann Ihnen als Intercom dienen, falls Sie
eine Erweiterungsinneneineheit Best.-Nr.: 088481 über
Intercom angeschlossen haben. Dazu drücken Sie am
Ausgangsmonitor die Sprechtaste . Dadurch (Abb. A13)
wird ein Signal an dem/den gekoppelten Gerät(en)
ausgelöst. Gesprächsannahme erfolgt durch Druck auf die
Sprechtaste (Abb.11). Die Konversation kann beiderseits
durch erneuten Druck auf die Sprechtaste beendet werden.
Die max. Gesprächsdauer für interne Gespräche beträgt
40 Sek. Intercomfunktion nur innerhalb der Wohneinheit.
Die Intercom Option ist nur nutzbar innerhalb
einer Wohneinheit (innerhalb der untereinander
per Intercom (Abb. A20) direkt verbundenen
Monitore). Gespräche sind nur zwischen zwei
Stationen gleichzeitig möglich.
Sonstige Hinweise
Installieren Sie die Inneneinheit nicht wo Sie hohen
Temperaturen und Feuchtigkeit ausgesetzt ist oder in
der Nähe von Fernsehgeräten. Die Sensortasten nicht
mit nassen Händen berühren. Um den Monitor bzw. die
Kamera zu reinigen, benutzen Sie keine Reinigungsmittel.
Es genügt ein angefeuchtetes Tuch. Kamera und
Inneneinheit nicht in direktem Lichteinfall installieren.
Nicht in der Nähe von elektronischen Geräten installieren
(z. B. TV, Computer, Telefonen), da dies eventuell zu
Störungen der Anlage führen kann.
Recycling-Hinweise
Dieses Gerät darf nicht mit dem unsortierten Hausmüll
entsorgt werden. Besitzer von Altgeräten sind
gesetzlich dazu verpflichtet, dieses Gerät fachgerecht
zu entsorgen. Informationen erhalten Sie von Ihrer Stadt-
bzw. Gemeindeverwaltung.
Verbinden Sie Klemme 5 von Monitor A mit den Klemmen
5 von Monitor B und C.2. Monitor: Verbinden Sie Klemme
1 von Monitor B mit Klemme 1 der Außeneinheit.
Verbinden Sie die Drähte 2, 3 und 4 mit den Anschlüssen
2, 3 und 4 der Außeneinheit
3. Monitor: Verbinden Sie die klemme 1 des Monitors C mit
Klemmen 7 der Außeneinheit. Schließen Sie die Drähte 2,
3 und 4 an die Klemmen 2, 3 und 4 der Außeneinheit. Die
noch freien Klemmen 5 und 6 der Außeneinheit können Sie
mit einem optionalen Türöner verbinden. (Falls Sie einen
Türöner benötigen, empfehlen wir Ihnen aus unserem
Sortiment die Modelle GEV 7680 mit 110mm oder 7697
mit 250mm). Schließen Sie zur Spannungsversorgung
der jeweiligen Monitore das dafür vorgesehene Ende
der Netzteile an die mit „+“ und „-„ gekennzeichneten
Steckplätze an.
Inbetriebnahme/Bedienung
Durch Druck auf den Klingelknopf wird an den (Abb. A5)
Inneneinheiten ein akustisches Signal ausgelöst und die
Monitore schalten sich ein. Sie können mit dem Gast
sprechen, indem Sie kurz auf die Sprechtaste (Abb. A13)
drücken. Die Gesprächsdauer beträgt ca. 120 Sek. Sie
können das Gespräch jederzeit durch nochmaligen Druck
der Sprechtaste beenden. Ohne Benutzeraktivität wechselt
das Panel nach ca. 40 Sek. automatisch in den Stand-By
Modus. Drücken Sie die Türönertaste um (Abb. A12)
die Tür zu önen. Mit Druck auf die Monitortaste (Abb.
A11) können Sie jederzeit den von der Kamera erfassten
Bereich überwachen. Nach ca. 40 Sek. schaltet sich das
System wieder in den Stand-By Modus. Sie können die
Helligkeit (Abb. A15) und den Kontrast des (Abb. A16)
Bildschirms anpassen, in dem Sie an den Drehreglern
justieren. Zwischen den insgesamt 16 polyphonischen
Klingeltönen wählen Sie durch Druck auf Melodietaste
(Abb. A10). Gleiches gilt für die Lautstärkeregelung (Abb.
A9). Bestätigen Sie Ihre Eingaben jeweils mit einem Druck
auf die Sprechtaste (Abb. A13).
Häufige Fehlerursachen
Problem Mögliche Ursache
Monitor ohne Funktion • Stromrichtigangeschlossen?
• Steckereingesteckt?
Monitor zeigt Funktion,
aber kein Bild • IstdasKabelzwischenKameraundMonitorkorrekt
angeschlossen?
• PolaritätderangeschlossenenKabelzwischenKameraund
Monitor prüfen
Das Bild ist zu hell oder zu dunkel • Helligkeitanpassen(sieheAnleitung)
Klingelsignal zu laut/leise • Lautstärkeanpassen
Technische und optische Änderungen ohne Ankündigung vorbehalten.
Technische Daten
Inneneinheit (88337) Spezifikationen
Betriebsspannung DC 15 V
Leistungsaufnahme Betrieb max. 10 W
Stand-By < 0,1 W
Monitor TFT-LED 102 mm Bildschirmdiagonale
Auflösung 320 x 240 Pixel
Betriebstemperatur ca. -5 °C bis 40 °C
Montageart Aufputz
Abmessungen ca. B 125 x H 190 x T 26 mm
Netzteil Spezifikationen
Eingangsspannung 230 V ~, 50 Hz
Ausgangsspannung DC 15 V
Nennstrom 1,2 A
Außeneinheit (8833701) Spezifikationen
Kamera CCD Sensor > 420 TV Zeilen
Betriebstemperatur ca. -20 °C bis +50 °C
Montageart Aufputz
Türöner max. 12 V/1,0 A
Abmessungen ca. B 95 x H 142 x T 38 mm
![](https://manualstech.ams3.cdn.digitaloceanspaces.com/html/nl/gev/cvb-88337/html/bg7.png)
the indoor unit in the now mounted wall bracket. Then
plug the cable of the power supply into the monitor
and then the AC adapter into the wall outlet (Fig. B2).
Installation of the outdoor unit
Lettering of the nameplate
Remove the rain cover: First loosen the screw on the
bottom side . Then loosen the four screws (Fig. C1)
on the now exposed backside of the camera unit
(Fig. C2). Now you can lift the cover. You now have
the ability to remove the nameplate and to label it (Fig.
C3). Loosen carefully the rear of the nameplate with
an appropriate screwdriver. Then snap back into place.
Screw the device back together. We recommend a
mounting height of the outdoor unit of about 140 cm
to 170 cm but this can vary depending on your own
circumstances (Fig. C4). Make sure that you do not
expose the unit directly to the weather (e.g. direct
rain). Avoid placing it in direct sunlight. Before the final
assembly, ensure that the indoor and the outdoor unit
are wired correctly and are operational. Please also
note the maximum distance between the individual
elements (see point „Connection“).
To install the outdoor unit on the wall, first screw the
rain cover as shown in onto the wall. Before Fig. C5
finishing the wall mounting, connect the cables to the
outdoor unit according to the wiring diagram (or see
section „Connection“). Now hook the camera module
in the rain cover and attach the device with the screw
on the bottom.
Connection
Included with the video door intercom CVB 88337
/88467 is a five-pole adapter cable, that you connect
to your existing installation cable (not supplied). For
distances between indoor and outdoor unit up to
50 m use 4 x 0.5 mm² cable (50 – 100 m 4 x 0.75 mm²).
Connecting the indoor units with the outdoor unit (Fig.
D1).
First, connect the adapter cable with the house wiring
cable.
Then connect the adapter cable with the monitors (Fig.
A19).
Installation for 2 family 88337:
Connection of the outdoor unit
1. Monitor: Connect the wires 1, 2, 3 and 4 to the
terminals 1, 2, 3 and 4 of the outdoor unit. Terminal
5 of monitor A connect to terminal 5 of monitors B.2.
Monitor: Connect line 1 of the monitor with terminal 7
of the outdoor unit. Terminal 2 to 2, terminal 3 with 3
and terminal 4 on 4.
Installation for 3 family 88467:
1st. Monitor: Connect line 1 of Monitor A with terminal
8. Connect the wires 2, 3 and 4 to the terminals 2,
3 and 4 of the outdoor unit. Terminal 5 of monitor A
connect to terminals 5 of monitors B and C. 2nd
Monitor: Connect line 1 of Monitor B with terminals 1
of the outdoor unit. Connect the wires 2, 3 and 4 to the
terminals 2, 3 and 4 of the outdoor unit
3rd Monitor: Connect line 1 of Monitor C with terminals
7. Connect the wires 2, 3 and 4 to the terminals 2, 3
and 4 of the outdoor unit.
The remaining clamps 5 and 6 of the outdoor unit
can be connected with an optional door opener. (If
you need a door opener, we recommend you from
our range models GEV 7680 with 110mm or 7697
with 250mm). Connect the power supply to individual
monitors with the designated end of the power adaptor
In this Set 88337/88467
2/3 Rain covers
2/3 Indoor units
2/3 Wall mount brackets for internal unit
2/3 External power supplies
1 Outdoor unit
Screws
4/6 Five-pole adapter cable
Key assignment/Controls
Outdoor unit (Fig. A)
1 Microphone
2 Infrared light
3 Camera
4 Speaker
5 Doorbell buttons
6 Nameplates
7 Terminal
Indoor Unit (Monitor) (Fig. A)
8 Microphone
9 Volume adjustment
10 Ringtone selection button
11 Monitoring function on/o
12 Door opener button
13 Talk button
14 Speaker
15 Brightness button
16 Contrast control
17 Speaker volume
Connection elements
18 Connection terminal for external power supply
19 Wire connector
20 Intercom Port
Features
2-/3-Family house video door intercom with 16
polyphonic ringtones and 102 mm diagonal screen
size. Splashproof outdoor unit with rain cover and
automatic loudness control, door opener and camera
monitoring function with infrared light. Manually
adjustable call, ringer, brightness and contrast volume.
Safety instructions
Under no circumstances does the warranty cover
damage resulting from failure to observe
these instructions. Nor do we accept liability
for any indirect damage. Similarly, we can
accept no liability for any material damage
or bodily injury caused by mishandling or failure to
observe the safety instructions. In these cases, no
warranty claim may be made. In addition, for safety
and compliance reasons, you are not authorised to
dismantle or alter the device in any way.
Installation
If in any doubt, rather than mounting, connecting or
installing the equipment yourself, contact a qualified
technician.
Installation of the indoor unit (Monitor)
Attach the wall mount bracket with the three provided
screws to your intended site . Make sure that (Fig. B1)
all cable connections are already wired before installing
7
2/3 Apartment Video Door Entry System CVB (4-Wire installation)
GB DE
![](https://manualstech.ams3.cdn.digitaloceanspaces.com/html/nl/gev/cvb-88337/html/bg8.png)
8
Call acceptance is by pressing the speaker button
(Fig. A11). The conversation can be terminated by
both parties by pressing again the speaker button!
Only calls between two stations can be performed.
In the extensions stage with 3 indoor units you may
need to call again to reach the third user. The
maximum talking time for internal calls is 40
sec.
The intercom option only works within a residential
unit between two directly connected units (Fig. A20).
Simultaneous calls are possible only between two
stations.
Other Notes
Do not install the indoor units where they are exposed
to high temperatures and humidity or in the vicinity
of TV sets. Do not touch the sensor buttons with wet
hands. To clean the monitor or the camera, do not use
cleaning agents. Simply use a damp cloth. Do not
install the camera and the indoor unit in occurrence
of direct light. Do not install near electronic devices
(TV, Computer, telephones), as this may lead to
disturbances of the system.
Recycling instructions
This device may not be disposed of with unsorted
household waste. Owners of old devices are
required by law to dispose of this device correctly.
Contact your town council for further information.
with „+“ and „-“ at designated slots.
Activation/Operation
By pressing the call button , an acoustic signal (Fig. A5)
is triggered at the indoor units and the monitors turn on.
You can speak with the guest by briefly pressing on the
talk button . The talking time is approximately (Fig. A13)
120 seconds. You can end the conversation at any
time by pressing again the talk button. Without user
activity the panel automatically switches to stand-by
mode after about 40 seconds. Press the door opener
button (Fig. A12) in order to open the door. By pressing
the monitoring function you can monitor at (Fig. A11)
any time the area covered by the camera. After about
40 sec. the system switches back in stand-by mode.
You can adjust the brightness and contrast(Fig. A15)
(Fig. A16) of the screen, by adjusting the control dial.
Between the 16 polyphonic ringtones you select by
pressing the ringtone selection button . The (Fig. A10)
same applies for the volume control . Confirm (Fig. A9)
your entries each with a press of the talk button (Fig.
A13).
Expansion options/Intercom Function
You can extend this system with one indoor unit
„per floor“/party (Order.-No.: 088481). Within this
extension an internal call (intercom) is possible.
Just press the intercom button on any monitor
(Fig. A13). This sends a signal to the paired device(s).
Technical and design features may be subject to change without notice.
Troubleshooting
Problem Check point
No power
(no picture on monitor)
• Isthepowersupplyconnectedcorrectly?
Power is on, but no picture on the
monitor
• Isthecablermlyconnectedbetweenthemonitorandthe
camera?
• Isthepolarityofwirescorrectbetweentheoutdoorcamera
unitandindoormonitorunit?
The picture is too dark or white • Adjustbrightnesscontrol
Chime sound is too low • Adjustthevolumecontrol
Technical information
Indoor unit (88337) Specifications
Supply voltage DC 15 V
Rated power operation max 10 W
Stand-by < 0.1 W
Monitor TFT-LED 102 mm diagonal screen size
Resolution 320 x 240 pixels
Operating temperature approx. -5 °C to 40 °C
Dimensions approx. W 125 x H 190 x D 26 mm
Power Supply (for each indoor monitor) Specifications
Input voltage 230 V~, 50 Hz
Output voltage DC 15 V
Rated current 1.2 A
Outdoor Unit (8834403) Specifications
Camera CCD sensor > 420 TV lines
Operating temperature approx. -20 °C to +50 °C
Mounting method surface mounted
Door opener max. 12 V/1.0 A
Dimensions approx. W 85 x H 142 x D 38 mm
![](https://manualstech.ams3.cdn.digitaloceanspaces.com/html/nl/gev/cvb-88337/html/bg9.png)
9
GB DE
Produkt Specifikationer
Mærke: | GEV |
Kategori: | Intercomsystem |
Model: | CVB 88337 |
Har du brug for hjælp?
Hvis du har brug for hjælp til GEV CVB 88337 stil et spørgsmål nedenfor, og andre brugere vil svare dig
Intercomsystem GEV Manualer
![GEV](/images/pdf_free.png)
31 August 2024
![GEV](/images/pdf_free.png)
31 August 2024
![GEV](/images/pdf_free.png)
31 August 2024
![GEV](/images/pdf_free.png)
31 August 2024
![GEV](/images/pdf_free.png)
31 August 2024
![GEV](/images/pdf_free.png)
31 August 2024
![GEV](/images/pdf_free.png)
31 August 2024
![GEV](/images/pdf_free.png)
31 August 2024
![GEV](/images/pdf_free.png)
31 August 2024
![GEV](/images/pdf_free.png)
31 August 2024
Intercomsystem Manualer
- Intercomsystem Panasonic
- Intercomsystem Philips
- Intercomsystem TOA
- Intercomsystem Emos
- Intercomsystem Akuvox
- Intercomsystem Abus
- Intercomsystem Planet
- Intercomsystem DataVideo
- Intercomsystem Smartwares
- Intercomsystem Busch-Jaeger
- Intercomsystem Becken
- Intercomsystem Elro
- Intercomsystem Viking
- Intercomsystem Alecto
- Intercomsystem Marmitek
- Intercomsystem Foscam
- Intercomsystem Swann
- Intercomsystem Byron
- Intercomsystem ORNO
- Intercomsystem M-e
- Intercomsystem Somfy
- Intercomsystem Midland
- Intercomsystem Hikvision
- Intercomsystem Monacor
- Intercomsystem Chamberlain
- Intercomsystem Pentatech
- Intercomsystem DoorBird
- Intercomsystem Hanwha
- Intercomsystem Siedle
- Intercomsystem Fibaro
- Intercomsystem Axis
- Intercomsystem ACTi
- Intercomsystem Vimar
- Intercomsystem Dahua Technology
- Intercomsystem Chacon
- Intercomsystem ZKTeco
- Intercomsystem EtiamPro
- Intercomsystem Avidsen
- Intercomsystem Crestron
- Intercomsystem DiO
- Intercomsystem Schwaiger
- Intercomsystem WHD
- Intercomsystem Sonifex
- Intercomsystem Valcom
- Intercomsystem Bticino
- Intercomsystem Gira
- Intercomsystem Comelit
- Intercomsystem Aiphone
- Intercomsystem Fanvil
- Intercomsystem RTS
- Intercomsystem Estom
- Intercomsystem Leviton
- Intercomsystem Nortek
- Intercomsystem FlyingVoice
- Intercomsystem Bitron
- Intercomsystem Hollyland
- Intercomsystem Ritto
- Intercomsystem Vibell
- Intercomsystem Arenti
- Intercomsystem Syscom
- Intercomsystem Elcom
- Intercomsystem Pentatron
- Intercomsystem CyberData Systems
- Intercomsystem COMMAX
- Intercomsystem Bintec-elmeg
- Intercomsystem Eartec
- Intercomsystem Gewiss
- Intercomsystem TCS
- Intercomsystem Seco-Larm
- Intercomsystem NuTone
- Intercomsystem Tador
- Intercomsystem Toucan
Nyeste Intercomsystem Manualer
![Hanwha](/images/pdf_free.png)
30 Januar 2025
![Philips](/images/logos/philips.png)
14 Januar 2025
![Dahua Technology](/images/pdf_free.png)
11 Januar 2025
![Pentatech](/images/pdf_free.png)
3 Januar 2025
![Somfy](/images/pdf_free.png)
30 December 2025
![Akuvox](/images/pdf_free.png)
29 December 2024
![Elcom](/images/pdf_free.png)
28 December 2024
![Toucan](/images/pdf_free.png)
17 December 2024
![Vimar](/images/pdf_free.png)
15 December 2024
![Vimar](/images/pdf_free.png)
15 December 2024
