SPRING WOUND INTERVAL TIMER
SWITCH RATING SPECIFICATIONS:
1 H.P. at 125 V.A.C. 50/60 HERTZ 2 H.P. at 250 V.A.C. 50/60 HERTZ
20 Amps 125 V.A.C. 50/60 HERTZ 10 Amps 150 V.A.C. 50/60 HERTZ
10 Amps 277 V.A.C. 50/60 HERTZ 7 Amps 125 V.A.C. Tungsten
INSTALLATION INSTRUCTIONS:
This spring wound timer is as easy to install as a light switch in a standard 2-1/2
inch deep vertically installed junction box in place of (or to replace) a standard
single pole, 3-way or double pole single throw (depending on timer model) wall
switch. This spring wound timer will automatically turn off lights, fans, air condition-
ers and other loads after a preset timing period.
CAUTION: applicationsThis timer should not be used in precision timing
where inaccurate timing could have dangerous consequences
(i.e. sun lamps, sauna, etcetera).
INSTALLATION:
Depending on the type of spring wound timer you have, you may need to supply
a standard single or multi-gang wall switch plate with either a toggle opening or a
decorator type opening. If your timer is supplied with a metallic silver plastic time
dial wall plate (models with FF prefix), see illustration “A”. If your timer is supplied
with a small ivory, white or other colored plastic time dial plate (models with FD
prefix), you will need to supply a standard toggle or decorator design wall switch
plate and see illustration “B1” or “B2”.
1. Be sure to turn off electrical power at breaker or
fuse panel for safety during installation.
2. Remove wall plate and disconnect switch from
vertically installed junction box.
3. Strip end of wires 1/2 inch long as per strip
gauge on back of timer.
®
4. Insert stripped end of wires under the pressure plate of terminal screws on the
side of timer (terminal screws provided in plastic bag).
.SCREW DOWN TIGHTLY. Use COPPER wire ONLY
5. Insert wired timer into a 2-1/2 inch deep standard wall junction box with “TOP”
(indicated on front of timer) in proper position and fasten timer to
junction box using the two long screws provided.
“FF” Models Only (See Illustration “A”)
6. Slip time dial plate over threaded extension with “OFF”
mark of time dial plate on top as marked on front of timer (see
illustration “A”).
7. Fasten time dial plate securely to timer with stamped nut
provided (see illustration “A”).
NOTE:
Insert wires
this side
LOAD
1
TOP T OP
LIST ED
SWIT CH
1 H.P. a t 125 V.A.C.
50/60 H z.
2 H.P. a t 250 V.A.C.
50/60 H z.
20 Amps. 125 V.A .C.
50/60 H z.
LINE
1
L DOA
2
STANDARD 2 1/2” MIN DEPTH
JUNCTION BOX
THREADED
EXTENSION
TERMINAL SCREW WITH
PRESSURE PLATE
(2-4 DEPENDING ON MODEL)
TIMER
FLAT HEAD
SCREW (2) TIME DIAL
PLATE
NUT
KNOB

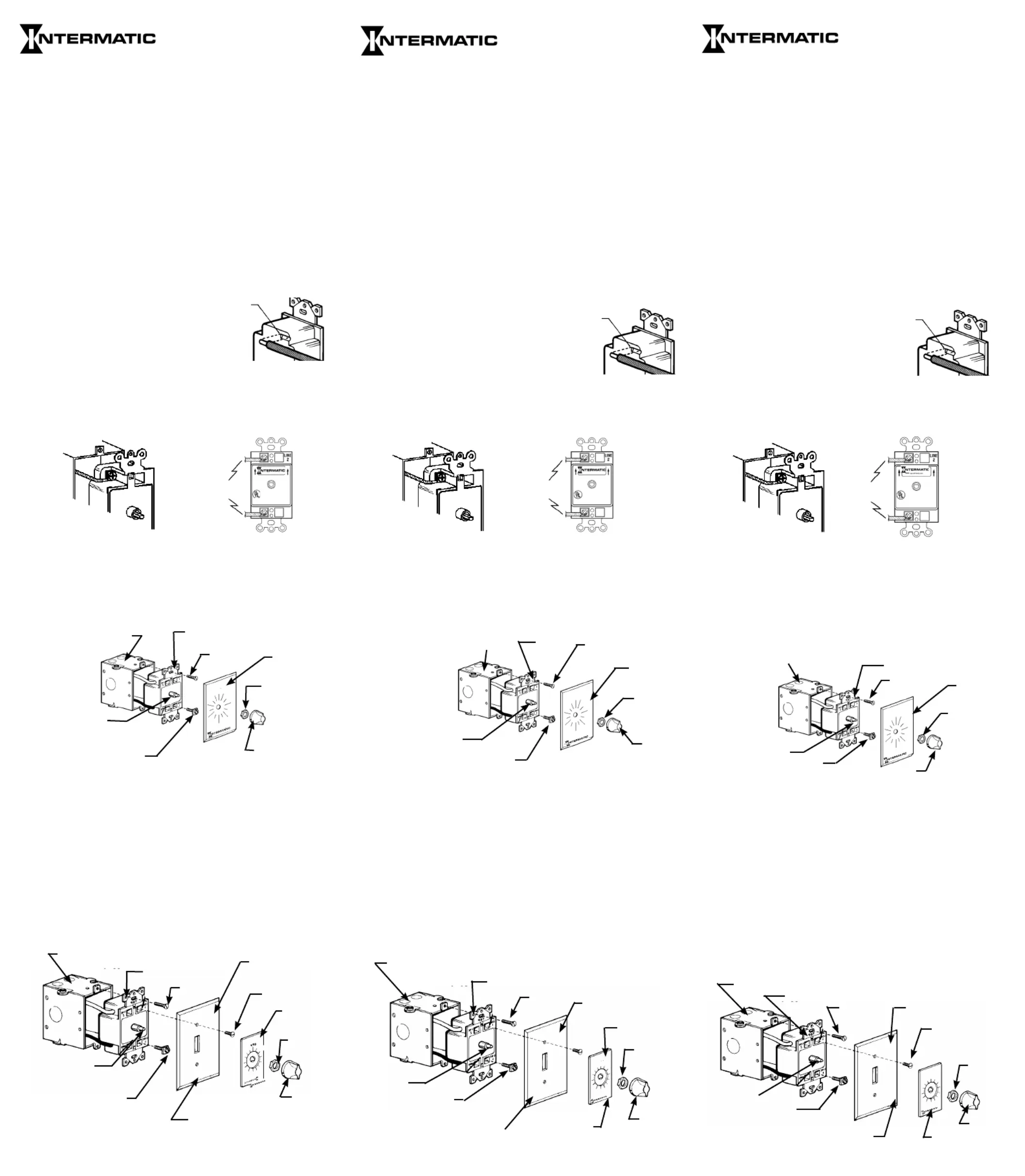

ILLUSTRATION A
TEMPORIZADOR A INTERVALOS DE DEVANADO EN ESPIRAL
ESPECIFICACIONES SOBRE LA POTENCIA DE LOS INTERRUPTORES:
1 Caballo de fuerza a 125 V. C.A. 50/60 Hertz
2 Caballo de fuerza a 250 V. C.A. 50/60 Hertz
20 Amperios 125 V. C.A. 50/60 Hertz 10 Amperios 150 V. C.A. 50/60 Hertz
10 Amperios 277 V. C.A. 50/60 Hertz 7 Amperios 125 V. C.A. Tungsteno
INSTRUCCIONES DE INSTALACION:
Este temporazador de devanado en espiral se instala tan fácilmente como un interrup-
tor de luz en una caja de conexiones estándar de 6,35 cm pulgadas de largo instalada
verticalmente en lugar de (o para sustituir) un interruptor de pared estándar de juego
sencillo, unipolar, de tres direcciones o bipolar (según el modelo del temporizador).
Este temporizador de devando en espiral apagará luces, abanicos, acondiciona-
dores de aire y otras cargas automáticamente luego de un período de regulación
de tiempo preestablecido.
PRECAUCION: Este temporizador no debe utilizarse en aplicaciones de
regulación de precisión donde la regulación de tiempo
incorrecta podría resultar peligrosa (lámparas de rayos
ultravioletas, saunas, etc.).
INSTALACION:
Dependiendo del tipo de temporizador de devanado en espiral que tenga, podría
necesitar proveerse de una placa estándar del interruptor de pared de control
sencillo o múltiple con oríficio de palanca articulada o de tipo decorativo. Si
temporizador contiene una placa metálica para pared de plástico con terminado
de plata (modelos con el prefijo FF), vea la ilustración “A”. Si su temporizador
incluye una placa plástic pequeña de la esfera de la hora color marfil, blanco u
otro (modelos con el prefijo FD), necesitará proveerse de una placa estándar de
interruptor de palanca articulada o de tipo decorativo y ver ilustración “B1” o “B2”.
1. Asegúrese de cortar la electricidad en la caja de
seguridad o panel de fusibles
durante la instalación.
2. Remueva la placa de pared y desconecte el
interruptor de la caja de conexiones instalada
verticalmente.
3. Pele los extremos de los cables 1,27 cm según el
fleje calibrador en la parte posterior del
temporizador.
®
4. Introduzca los extremos pelados de los cables debajo de la placa depresión
de los tornillos de terminal en el lado del temporizador (los tornillos de terminal
vienen incluidos en una bolsa plástica). ATORNILLE BIEN. Utilice conductores de
cobre solamente.
5. Introduzca el temporizador alambrado en la caja de conexiones de pared
estándar de 6 cm de profundidad con la marca “TOP” (indicado en la parte
frontal del temporizador) en posición correcta y asegure el temporizador a la
caja de conexiones utilizando los 2 tornillos largos de incluidos.
Modelos “FF” Solamente (Ver ilustración “A”)
6. Deslice la placa de la esfera de hora sobre la extensión fileteada con la marca
“OFF” de la placa de la esfera de hora hacia arriba como se indica en la parte
frontal del temporizador. (Ver ilustración “A”).
7. Asegure bien la placa al temporizador con la tuerca estampada incluida. (Ver
ilustración “A”).
CAJA DE CONEXIONES ESTANDAR DE
6,35 CM DE PROFUNDIDAD MINIMO
EXTENSION
FILETEADA
TORNILLO DE TERMINAL
CON PLACA DE PRESION (2-4
SEGUN EL MODELO)
TEMPO-
RIZADOR
TORNILLO
DE CABEZA
PLANA (*2)
PLACA DE LA
ESFERA
DE HORA
TUERCA
BOTON
ILUSTRACION A
LOAD
1
TOP TOP
LIST ED
SWIT CH
1 H.P. a t 125 V.A.C.
50/60 H z.
2 H.P. a t 250 V.A.C.
50/60 H z.
20 Amps. 125 V.A .C.
50/60 H z.
LINE
1
L DOA
2
NOTA:
introduzca los cables
por este lado para el
interruptor SPST.
FLEJE
CALIBRADOR
PARA
ALAMBRE
TEMPORISATEUR À RESSORT
Caractéristiques Des Interrupteurs:
1 CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz
20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz
10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène
INSTRUCTIONS D’INSTALLATION.
Ce temporisateur à ressort est ussi facile à installer qu’un commutateur d’éclairage
dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace
un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire
(suivant le modèle de temporisateur). Ce temporisater éteint automatiquement
la lumière, la ventilation, la climatisation eet autres installations électriques
dans le cadre d’un cycle présélectionné.
ATTENTION : Ce temporisateur ne doit pas être utilisé pour les
applications dns lesquele sun minutage imprécis
risue d’avoir des conséquences graves (lampes à
rayons ultraviolets, saunas, etc.)
INSTALLATION:
Suivant le type de temporisateur à ressort, il peut s’avérer
nécessaire de prévoir une plaque standard pour un ou plusieurs interupteurus
muraux, muni d’une ouverture à bascule ou de type décoratif. Si le temporisa-
teur est fourni avec un plat en plastique argenté métallique de mur de cadran
de temps (modèles à préfix FF), voir la figure “A”. S’il est fourni avec une petite
plaque en plastique ivoire, blanche ou d’une autre couleur (modèles à prefixe
FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule
ou te type décoratif (vir la figure “B1” ou “B2”).
1. Ne pas oublier de couper le courant au
disjoncteur ou sur le panneau à
fusibles pour procéder à l’installation en
toute sécurité.
2. Retirer la plaque murale et débrancher
l’interrupteur de coffret électrique vertical.
3. Dénuder l’extrémité des fils sur une
longueur d’1,25 cm conformément au
gabarit que se trouve au dos du
temporisateur.
®
GABARIT DE
DÉNUDGE
DES FILS
4. Insérer l’extrémité dénudée des fils sous la plaque d’appui des bornes à
vil (fournies dans un sac en plastique) qui viennent se placer sur le côté
du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs
CUIVRE SEULEMENT.
5. Insérer le temporisateur ainsin câblé dans un coffret électrique mural stan-
dard de 6,35 cm de profondeur, en s’assurant que le repère “TOP” (qui e sur
le devant du temporisateur) est à la bonne position, puis fixer le temporisa
teur au coffret au moyen des deux longues vis fournies.
Modèles “FF” uniquement (Voir Figure “A”)
6. Faire glisser la plaque de cadran par-dessus le prolongement
fileté en faisant coïncider le repère “OFF” de cette plaque avec
le repère “TOP” marqué sur le devant du temproisateur (voir la
figure “A”).
7. Attachez le plat de cadran de temps solidement au
temporisateur avec l’écrou embouti fourni (voir l’illustration “A”).
COFFRET ÉLECTRIQUE STANDARD
À PROFONDEUR MINI DE 6,35 CM
PROLNGEMENT
FILETÉ
BORNE À VIS AVEC PLAQUE
D’APPUI (2-4 SUIVANT LE MODÈLE)
TEMPORISATEUR
VIS À TÉTE
PLATE (2) PLAQUE DU
CADRAN
ÉCROU
BOUTON FIGURE A

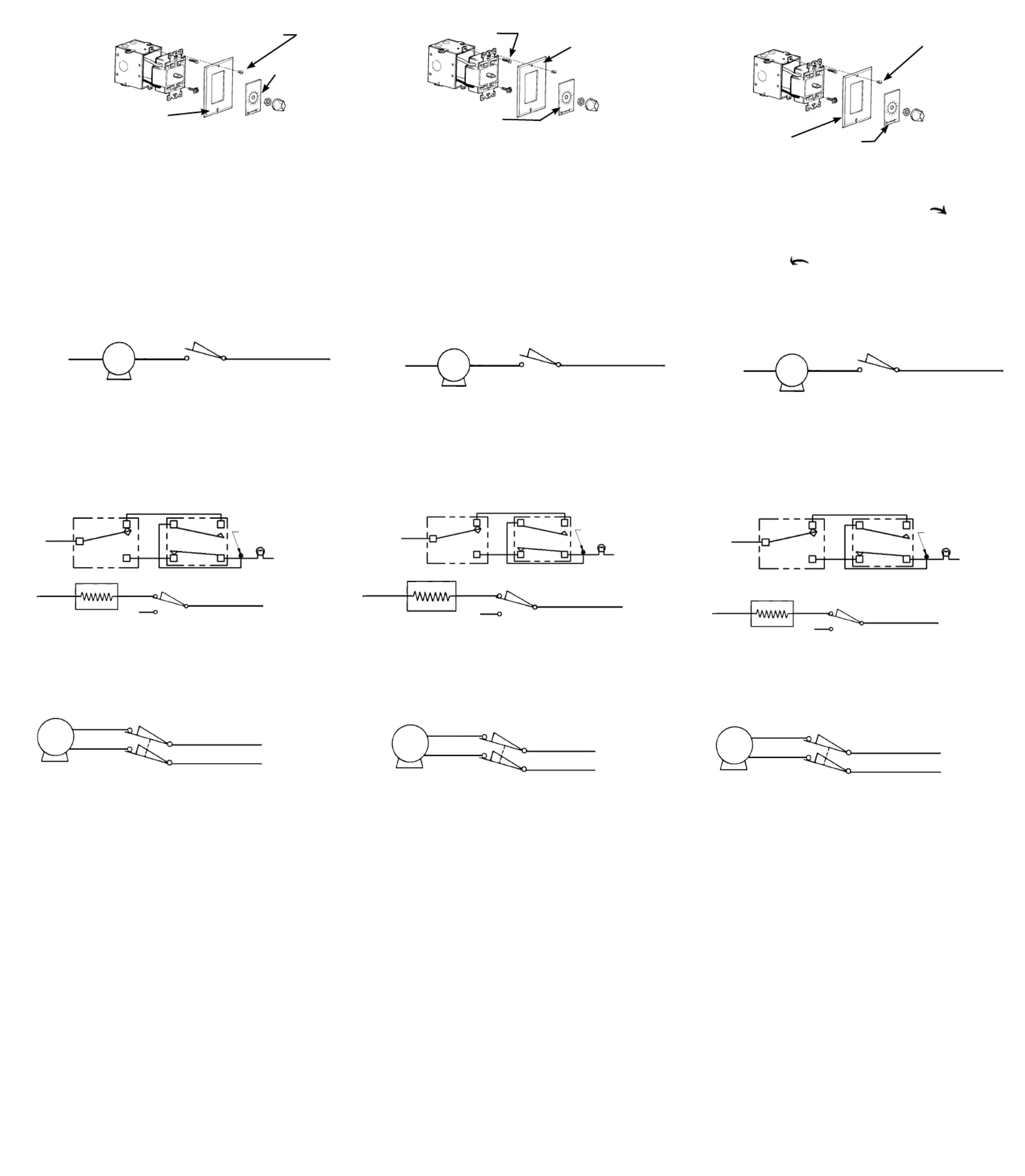

“FD” Models Only (Illustration B1 and B2)
8. Illustration “B1” - Place standard toggle or decorator plate on timer, do not
over tighten.
NOTE:
If you are using a standard toggle switch plate, illustration B1, it is not
necessary to use the two screws provided with the switch plate. The nut
provided with the timer will securely hold the switch plate. The screws, if
used, must be self-tapped into the timer body and will require a gentle
inward pressure while turning the screw firmly in order to self-tap into the
timer body. If using a decorator style wall switch plate, illustration B2
threaded holes are provided in the metal tabs at the opposite ends of
the timer. Fasten the decorator style plate using the two screws
provided with the switch plate, but do not over tighten.
9. Slip plastic time dial plate over threaded extension with mark of time “OFF”
dial plate on top as marked on front of timer and fasten securely to tImer
with nut provided. (See illustration “B1”).DO NOT OVER TIGHTEN.
STANDARD 2 1/2” MIN DEPTH
JUNCTION BOX
THREADED
EXTENSION
TERMINAL SCREW WITH
PRESSURE PLATE
(2-4 DEPENDING ON MODEL)
TIMER
FLAT HEAD
SCREW (2)
TIME DIAL
PLATE
NUT
KNOB
ILLUSTRATION B1
SWITCH PLATE
SCREW (2)
NOT REQUIRED
STANDARD TOGGLE SWITCH PLATE
SINGLE GANG (SHOWN) OR MULTI-GANG
NOT INCLUDED WITH TIMER
PLASTIC
TIME DIAL
PLATE
Modelos “FD” Solamente (Ilustraciones B1 y B2)
8. Ilustración “B1” - Coloque la placa estándar de palanca articulada o de tipo
decorativo sobre el temporizador. No apriete demasiado.
:NOTA
Si utiliza una placa estándar de interruptor de palanca articulada, illustración
B1, no necesita utilizar los 2 tornillos incluidos con la placa de interruptor.
La tuerca incluida con el temporizador sujetará firmemente la placa de
interruptor. Si se utilizan los tornillos, estos deben enroscarse en la caja del
temporizador y requerián de una ligera presión interna mientras se
atornillan firmemente para que se enrosquen en la caja del temporizador.
Si utiliza una placa de interruptor de pared de tipo decorativo ilustración
B2, las orejas metálicas colocadas en los extremos opues-
tos del temporizador
incluyen orificios fileteados. Asegure la placa de tipo decorativo utilizando
los dos tornillos incluidos con la placa de interruptor, pero no apriete demasiado.
9. Deslice la placa plástica de la esfera de la hora sobre la extensión fileteada
con la marca de la placa de la esfera hacia arriba como se indica en “OFF”
la parte frontal del temporizador y asegúrela bien al temporizador con la
tuerca incluida. NO APRIETE DEMASIADO. (Ver ilustración “B1”).
EXTENSION
FILETEADA
TORNILLO DE TERMINAL
CON PLACA DE PRESION
(2-4 SEGUN EL MODELO)
TEMPO-
RIZADOR TORNILLO DE
CABEZA
PLANA (2)
PLACA DE LA
ESFERA DE LA
HORA
TUERCA
BOTON
ILUSTRACION B1
TORNILLO DE LA
PLACA DE
INTERRUPTOR (2)
NO REQUERIDO
PLACA ESTANDAR DE INTERRUPTOR DE
PALANCA ARTICULADA CONTROL
SENCILLO (ILUSTRADO) O MULTIPLE NO
INCLUIDO CON TEMPORIZADOR
PLACA
PLASTICA DE LA
ESFERA DE LA
HORA
Modèles “FD” uniquement (Figures B1 et B2)
8. Figure “B” - Placer la plaque standard d’interrupteur à bascule ou de type
décoratif sur le temporisateur. Ne pas trop serrer.
:REMARQUE
En cas d’utilisation d’une plaque standard d’interrupteur à bascule, figure
B1, il n’est pas n’est pas nécessaire de se servir des deux vis fournies
avec cete plaque. L’écrou fourni avec le temproisateur maintiendra
solidement la plaque. Si les vis sont néanmoins utilisées, il faut les
faire pénétrer dans le corps du temporisateur par autoraraudage, en
exerçant une pression légère tout en tournant fermement. En cas
d’utilisation d’une plaque murale décorative, figure B2, des trous filetés
sont percés dans les languettes métalliquetes métalliques qui se
trouvent aux extrémités opposées du temporisateur. Fixer cette plaque
au moyen des deux vis fournies aec elle, mais ne pas trop serrer.
9. Faire glisser la plaque en plastique de cadran par-dessus les prologne
ments filetés, en s’assurant que le repère “OFF” de cette plaque coïncide
avec le repère “TOP” que figure sur le devant du temporisateur, puis la
fixer solidement à ce dernier au moyen de l’écrou fourni.
NE PAS TROP SERRER.
PROLNGEMENT
FILETÉ
BORNE À VIS AVEC
PLAQUE D’APPUI
(2-4 SUIVANT LE MODÈLE)
TEMPORISATEUR
VIS À TÊTE
PLATE (2) PLAQUE DU
CADRAN
ÉCROU
BOUTON
FIGURE B1
VIS POUR PLAQUE
D’INTERRUPTEUR (2)
NÉCESSAIRES
(FOURNIES AVEC LA
PLAQUE)
PLAQUE STANDARD POUR UN SEUL
(ILLUSTRÉE) OU PLUSIEUS
INTERUPTEURS(S) À BASCULE NON
FOURNIE AVEC LE TEMPORISATEUR
PLAQUE DE CADRAN
EN PLASTIQUE
COFFRET ÉLECTRIQUE STANDARD
À PROFONDEUR MINI DE 6,35 CM
LOAD
1
TOP
LIST ED
1 H.P. at 125 V.A.C. 50/60 Hz .
2 H.P. at 250 V.A.C. 50/60 Hz .
20 Amps . 125 V.A.C. 50/60 Hz.
10 Amps . 250 V.A.C. 50/60 Hz.
10 Amps . 277 V.A.C. 50/60 Hz.
7 Amps . 125 V.A.C. T ungs ten
LINE
1
L DOA
2
WIRE
STRIP
GAUGE
INCORPORAT ED INCORPORATED I NCORPORAT ED
NOTE :
Insérez les fils
ce côté
OFF
TOP
OFF
OFF
OFF
OFF
OFF
CAJA DE CONEXIONES ESTANDAR DE
6,35 CM DE PROFUNDIDAD MINIMO

Produkt Specifikationer

Mærke: Intermatic
Kategori: Ikke kategoriseret
Model: FD60MP

Har du brug for hjælp?

Hvis du har brug for hjælp til Intermatic FD60MP stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Intermatic Manualer

Intermatic

Intermatic PF1103 Manual

17 December 2024
Intermatic

Intermatic T10004R Manual

17 December 2024
Intermatic

Intermatic PRO2002403 Manual

16 December 2024
Intermatic

Intermatic NOISEFILTER Manual

16 December 2024
Intermatic

Intermatic ST01A Manual

16 December 2024
Intermatic

Intermatic PF1102MT Manual

16 December 2024
Intermatic

Intermatic PRO200120SW Manual

16 December 2024
Intermatic

Intermatic PF1102M Manual

16 December 2024
Intermatic

Intermatic PF1222TB1 Manual

16 December 2024
Intermatic

Intermatic PF1103T Manual

16 December 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Smeg

Smeg KIT6PX Manual

23 December 2024
Smeg

Smeg KIT6CX Manual

23 December 2024
Smeg

Smeg GTA-6 Manual

23 December 2024
Lucide

Lucide Casper i 79166/19/12 Manual

23 December 2024
Lucide

Lucide Merlina 78193/30/66 Manual

23 December 2024
Lucide

Lucide Pippa 77583/81/30 Manual

23 December 2024
Lucide

Lucide Pia 45380/04/30 Manual

23 December 2024
Lucide

Lucide Pia 45280/01/30 Manual

23 December 2024
Lucide

Lucide Anaka 45179/03/30 Manual

23 December 2024
Lucide

Lucide Zych 45156/01/97 Manual

23 December 2024
