Side 1/11

www.jbl.com
Советы и меры предосторожности при
установке:
• Отсоедините отрицательный (-) провод от
автомобильного аккумулятора.
• В местах установки определите и отметьте все топлив-
ные магистрали, линии гидравлического тормоза,
вакуумные линии и электрические
провода. Будьте предельно осторожны при
разрезании или сверлении вблизи данных мест.
• Для монтажа выберите безопасное невлажное место.
• Убедитесь, что в месте проведения монтажа циркуля-
ция воздуха достаточна для самоохлаждения усилите-
ля.
• С помощью соответствующих инструментов установите
усилитель.
Технические характеристики
• 1700Вт RMS x 1 канал @ 4 Ом и ≤1% THD + N*
• 2400Вт RMS x 1 канал @ 2 Ом, питание
14.4В и ≤1% THD + N*
• Частотная характеристика: 20-330Гц (–3дБ)
• Максимальный входной сигнал: 6В*
• Максимальная чувствительность: 200мВ*
• THD + N: 0.5%
• Соотношение сигнал-шум: 65дБ
(опорный сигнал 1Вт на 4 Ом)*
• Соотношение сигнал-шум: 97дБ
(опорная расчетная мощность на 4 Ом)
* Соответствует CEA-2006A
0
Выходные коннекторы динамиков
• Подключить сабвуфер к данным разъемам, сохра-
няя соответствующую полярность. Можно исполь-
зовать разъемы + или –. Минимальное полное
сопротивление – 2 Ом.
1

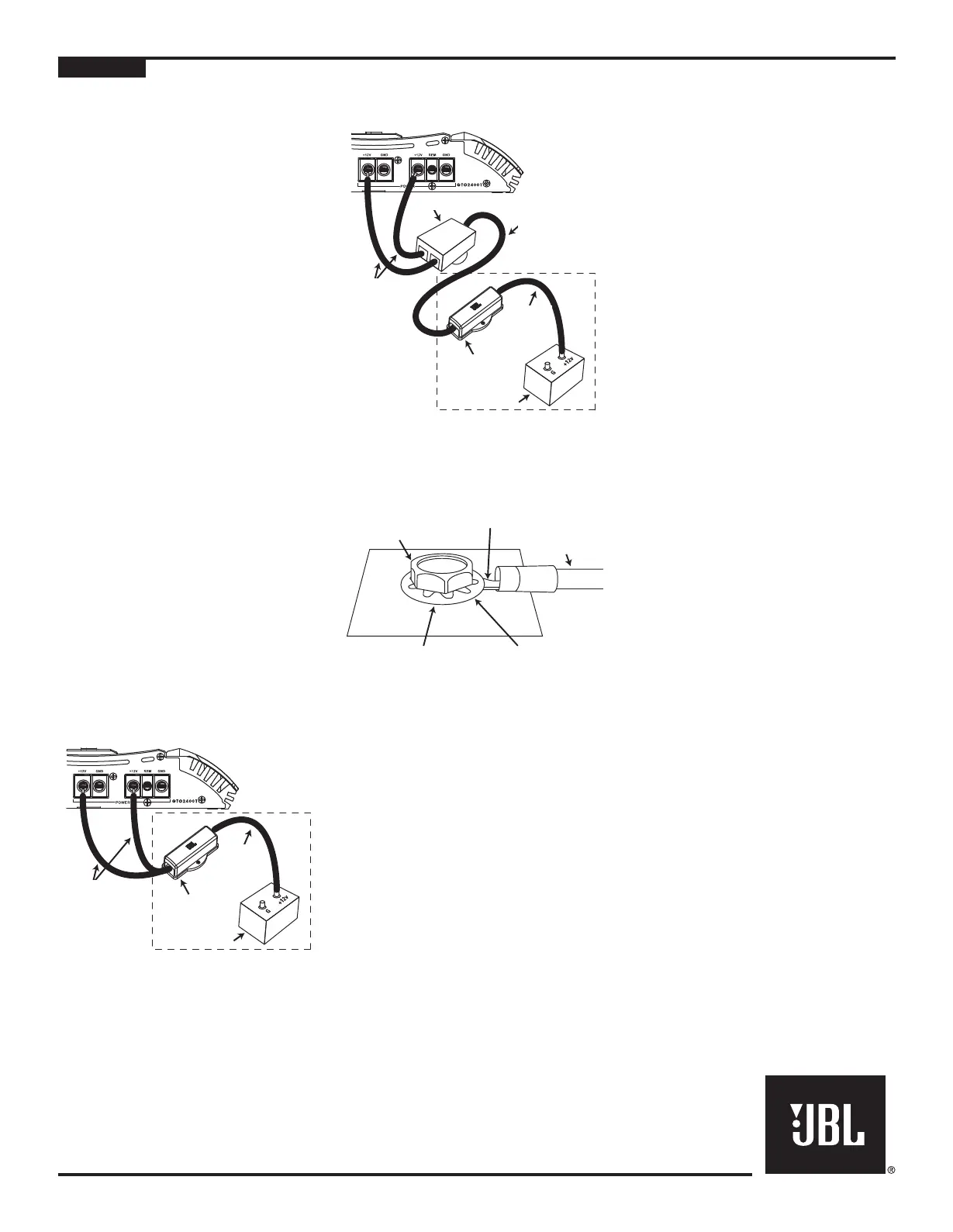

Держатель предохранителя/Подключение питания +12V
• Заменяйте предохранитель только на анало-
гичный по характеристикам
• Установите соответствующий патрон предох-
ранителя на расстоянии 45см от аккумулятора
при помощи провода сечением 53.5мм
2
как
показано на рисунках 1 и 2.
• Подсоедините два провода сечением 22мм
2
к
другому контакту патрона предохранителя как
показано на рисунке 1. Убедитесь, что провода
не повреждены и не зажаты во время установ-
ки. Установите защитные прокладки, протяги-
вая провода через противопожарную перего-
родку или металл. Подключите эти два прово-
да к плюсовым клеммам питания усилителя 2
см. рисунок 1.
Рисунок 1.
• Если усилитель предполагается использовать
на соревнованиях по звуку, то для получения
большей выходной мощности подключите в
разрыв цепи питания между патроном предох-
ранителя и усилителем блок распределения. В
этом случае номинал предохранителя должен
составлять 300А.
2схема подключения на рисунке 2.
Рисунок 2.
2Клеммы питания
• +12V: см. раздел 1.
• GND: Подключите на корпус автомобиля,
используя провод сечением 22мм
2
(см. рис. 3).
Рисунок
3
• REM: Подключить к проводу “Remote Out” комплек-
та питания или устройства на + 12 В (ACC).
3
Вспомогательный выходной коннектор (RCA)
• Линейный выход. Подключить к выходу дополни-
тельного усилителя.
4
Входные коннекторы (RCA)
• Подключить к RCA-выходам комплекта питания или
сигнального устройства.
5
Регулятор входного уровня
• Используется для согласования входного уровня
усилителя с выходным уровнем комплекта питания.
• См.
B
для процедуры настройки.
6
Регулятор частоты фильтра нижних частот
• ФНЧ 12 дБ/октава, регулируется в диапазоне от 32
до 320 Гц.
• См.
C
для процедуры настройки.
7
Инфразвуковой регулируемый фильтр верхних
частот с динамической оптимизацией басов (DBO)
и регулируемым усилением (Q)
• Для вуферов с резонансными (вентилируемыми)
корпусами установите регулятор частоты на 10 Гц
ниже частоты резонанса корпуса.
• Для вуферов в герметичных корпусах установите
регулятор на любую частоту в диапазоне от 30 до
50 Гц.
• Настройте регулятор усиления на свой вкус, однако
будьте осторожны: слишком большое усиление
может повредить вуфер (-ы).
A
Регулятор частоты фильтра верхних частот с
динамической оптимизацией басов (DBO), регу-
лируется в диапазоне от 10 до 100 Гц. Для соот-
ветствующих настроек см. рисунок выше.
B
Регулятор усиления DBO обеспечивает до 12
дБ усиления, что слегка превышает частоту
ВЧ-фильтра. Для соответствующих настроек
см. рисунок выше.
8
Разъем подключения выносного регулятора
громкости (в комплект поставки не входит)
• Подключите дистанционный регулятор уровня
(RLC) с помощью соответствующего кабеля RJ-11
(прилагается к выносному регулятору громкости).
9
Индикатор питания
• Горит, если усилитель включен.
A
Индикатор неисправности
• Загорается, если происходит один из следующих
сбоев: перепад напряжения аккумулятора, корот-
кое замыкание между проводами динамиков, пере-
грев усилителя, повреждение выходной цепи усили-
теля (на выходе усилителя присутствует напряже-
ние постоянного тока).
B
Настройка входного уровня
A
Повернуть регулятор уровня против часовой
стрелки до 6 В (минимум).
B
При включенных динамиках (включить какой-
нибудь музыкальный трэк) выставить регулятор
громкости главного блока в позицию 3/4.
C
Повернуть регулятор входного уровня по часовой
стрелке, пока басовый выход не станет пропор-
ционален выходу широкодиапазонных динамиков
(на Ваше усмотрение).
D
Теперь входной уровень настроен правильно.
C
Настройка кроссовера
A
Настройка кроссовера для сабвуферов.
Внимание: допустимые уровни частоты отмечены
серым.
D
Выносной регулятор громкости
(в комплект поставки не входит)
Позволяет дистанционно регулировать басов во
время прослушивания.
Хранение, транспортирование, ресурс,
утилизация
Устройство рекомендуется хранить в складских или домашних
условиях по группе "Л" ГОСТ 15150 и при необходимости
транспортировать любым видом гражданского транспорта в
имеющейся индивидуальной потребительской таре по группе
"Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место
хранения (транспортировки) должно быть недоступным для
попадания влаги, прямого солнечного света и должно исклю-
чать возможность механических повреждений.
Устройство не содержит вредных материалов и безопасно при
эксплуатации и утилизации (кроме сжигания в
неприспособленных условиях). Элементы питания должны
утилизироваться согласно местному законодательству по охра-
не окружающей среды.
Гарантии поставщика
Устройство GTO24001 соответствует утвержденному образцу.
Изготовитель гарантирует соответствие устройства требова-
ниям ГОСТ Р МЭК 60065-2002, ГОСТ Р 51318.14.1-99, ГОСТ
22505-97, ГОСТ Р 51515-99, ГОСТ Р 51317.3.2-99, ГОСТ Р
51317.3.3-99. При соблюдении владельцем правил эксплуатации,
изложенных в настоящей Инструкции, устройство обеспечивает
безопасность и электромагнитную совместимость в полном
объеме требований, подлежащих обязательной сертификации в
системе ГОСТ Р, не оказывает вредного воздействия на окру-
жающую среду и человека и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации 12 месяцев с
момента покупки без учета времени пребывания в ремонте при
соблюдении правил эксплуатации. Право на гарантию дается
при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на
перечисленные ниже принадлежности изделия, если
их замена предусмотрена конструкцией и не связана с
разборкой изделия: сетевой источник питания, USB и аудио
кабель, пульт ДУ, документацию, прилагаемую к изделию.
Наименование: GTO24001
(Зарегистрированная торговая марка).
Производитель: Харман/кардон Харман Интернешенал
Компани
Юридический адрес производителя: 250 Кроссвейз Парк Драйв,
Вудбери, Нью Йорк 11797 США.
Страна изготовления Китай
Заводской шуруп
Кольцевой коннектор
Прово д
заземления
Внимание: Удалите
краску под кольцевым
коннектором.
Звез ообразная д
прокла кад
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ САБВУФЕРНОГО УСИЛИТЕЛЯ АВТОМОБИЛЬНОЙ АУДИОСИСТЕМЫ GTO24001
Продукт разработан для мобильного применения и не
подходит для подключения к обычной сети. Для
гарантийной страховки необходим действительный
серийный номер. Свойства, технические характеристики
и вид продукта могут меняться без предварительного
уведомления.
РУССКИЙ
2 провода
сечением
22мм2
Моторный отсек
Аккумулятор
Патрон предох-
ранителя
150A
Провод
сечением
53.5мм2
2 провода
сечением
22мм2
Моторный отсек
Аккумулятор
Патрон предох-
ранителя
300A
Провод
сечением
53.5мм2
Провод
сечением
53.5мм2
Блок распределения
