Советы и меры предосторожности при установке:

• Отсоедините отрицательный (-) провод от

автомобильного аккумулятора.

• В местах установки определите и отметьте все топлив-

ные магистрали, линии гидравлического тормоза, вакуум-

ные линии и электрические провода. Будьте предельно

осторожны при разрезании или сверлении вблизи данных

мест.

• Для монтажа выберите безопасное невлажное место.

• Убедитесь, что в месте проведения монтажа циркуляция

воздуха достаточна для самоохлаждения усилителя.

• С помощью соответствующих инструментов установите

усилитель.

Технические характеристики

• 55 Вт RMS x 4 канала, плюс 225 Вт RMS x 1 канал @ 4

ОМ и ≤1% КНИ + N*

• 75 Вт RMS x 4 канала, плюс 360 Вт RMS x 1 канал @ 2

Ом и ≤1% КНИ + N*

• КНИ+ N: 0.03% (номинальная мощность @ 4 Ом

• Отношение сигнал-шум: 85 дБ

(соотношение 1 Вт к 4 Ом)*

• Отношение сигнал-шум: 104 дБ

(соотношение номинальной мощности к 4 Ом)

• Частотная характеристика: 10 Гц – 83 кГц и

20 Гц – 250 Гц

• Максимальная мощность: 660 Вт

* CEA-2006A-compliant

0Подключение динамиков

• Подключить динамики к разъемам, сохраняя

правильную полярность.

• Пятиканальное управление: подключить передний

левый динамик к разъемам Front L+ и L– , а пере-

дний правый – к разъемам Front R+ и R–.

Аналогично подключить задние левый и правый

динамики соответственно к разъемам Rear L+ и L–

и Rear R+ и R–. Подключить сабвуфер к разъемам

Sub+ и Sub–.

• Четырехканальное управление: подключить сте-

реодинамики к передним разъемам, как описано

выше.

Подключить одиночный динамик к тыловым разъ-

емам Rear R+ и Rear L–. по мостовой схеме.

Подключить сабвуфер к разъемам Sub+ и Sub–.

• Трехканальное (мостовое) управление: подключить

один динамик к разъемам Front R+ и Front L–.

Подключить другой динамик к разъемам Rear R+ и

Rear L–. Подключить сабвуфер к разъемам Sub+

and Sub–.

• Минимальное сопротивление динамика при стереоу-

правлении - 2 Ом. Минимальное сопротивление дина-

мика при мостовом управлении - 4 Ом. Минимальное

сопротивление сабвуфера - 2 Ом.

1Предохранители

• Могут заменяться на предохранители такого же типа

и характеристик.

2Входные коннекторы мощности

• +12 В: Подключить к положительному разъему

автомобильного аккумулятора. Рекомендуется

провод 5 mm2. Установите соответствующий патрон

предохранителя и предохранитель (минимум на 80 А)

на расстоянии 45см от аккумулятора. Убедитесь, что

провод не поврежден и не зажат во время установки.

Установите защитные прокладки, протягивая прово-

да через противопожарную перегородку или металл.

• GND: Подключить к шасси автомобиля. См. Рисунок

ниже.

• REM: Подключить к проводу “Remote Out” комплекта

питания или устройства на +12 В (ACC).

3Передние входные коннекторы (RCA)

• Подключить к передним RCA-выходам комплекта

питания или сигнального устройства.

4Передний вход – Регулятор уровня

• Используется для согласования переднего входного

уровня усилителя с выходным уровнем комплекта

питания.

• См. Jдля процедуры настройки.

5Передний кроссовер – Регулятор частоты

• Кроссовер 12 дБ/октава, регулируется в диапазоне от

32 до 320 Гц.

• См. Kдля процедуры настройки.

6Передний кроссовер – Переключатель фильтра

• LPF: Выбирается для сабвуфера(-ов).

• Flat: Выбирается для широкодиапазонных динамиков,

если в акустической системе не будет использован

сабвуфера.

• HPF: Выбирается для среднечастотных или

широкодиапазонных динамиков, если в системе

используется сабвуфер.

7Индикатор питания

• Горит, если усилитель включен.

8Входной коннектор сабвуфера (RCA)

• Подключить к RCA-выходам сабвуфера от комплекта

питания или сигнального устройства.

9Задний кроссовер – Переключатель фильтра

• LPF: Выбирается для сабвуфера(-ов).

• Flat: Выбирается для широкодиапазонных динамиков,

если в акустической системе не будет использован

сабвуфера.

• HPF: Выбирается для среднечастотных или

широкодиапазонных динамиков, если в системе

используется сабвуфер.

AЗадний кроссовер – Регулятор частоты

• Кроссовер 12 дБ/октава, регулируется в диапазоне от

32 до 320 Гц.

• См. процедуру настройки в K.

BЗадний вход – Регулятор уровня

• Используется для согласования заднего входа усили-

теля с выходом комплекта питания.

• См. Jдля процедуры настройки.

CЗадние входные коннекторы (RCA)

• Подключить к задним RCA-выходам комплекта пита-

ния или сигнального устройства.

DПереключатель EXT/INT

• Если комплект питания имеет выход для сабвуфера,

и Вы подключили его ко входу SUB, установите пере-

ключатель в положение EXT. В противном случае,

установите переключатель в положение INT.

EРазъем подключения выносного регулятора

громкости (в комплект поставки не входит)

• Подключите дистанционный регулятор уровня (RLC)

с помощью соответствующего кабеля RJ-11 (прилага-

ется к выносному регулятору громкости).

FКонтроль уровня сабвуфера

• Используется для согласования входа SUB усилителя

с выходом комплекта питания.

• См. Jдля процедуры настройки.

GИндикатор неисправности

• Загорается, если происходит один из следующих

сбоев: перепад напряжения аккумулятора, короткое

замыкание между проводами динамиков, перегрев

усилителя, повреждение выходной цепи усилителя

(на выходе усилителя присутствует напряжение

постоянного тока).

HРегулятор частоты фильтра нижних частот (ФНЧ)

сабвуфера

• ФНЧ 12 дБ/октава, регулируется в диапазоне от 20 до

200 Гц.

• См. процедуру настройки в K.

IИнфразвуковой регулируемый фильтр верхних

частот с динамической оптимизацией басов (DBO) и

регулируемым усилением (Q)

• Для вуферов с резонансными (вентилируемыми) кор-

пусами установите регулятор частоты на 10 Гц ниже

частоты резонанса корпуса.

• Для вуферов в герметичных корпусах установите

регулятор на любую частоту в диапазоне от 30 до

50 Гц.

• Настройте регулятор усиления на свой вкус, однако

будьте осторожны: слишком большое усиление может

повредить вуфер (-ы).

AРегулятор частоты фильтра верхних частот с

динамической оптимизацией басов (DBO), регули-

руется в диапазоне от 20 до 100 Гц. Для соответ-

ствующих настроек см. рисунок выше.

BРегулятор усиления DBO обеспечивает до 12 дБ

усиления, что слегка превышает частоту ВЧ-

фильтра. Для соответствующих настроек см.

рисунок выше.

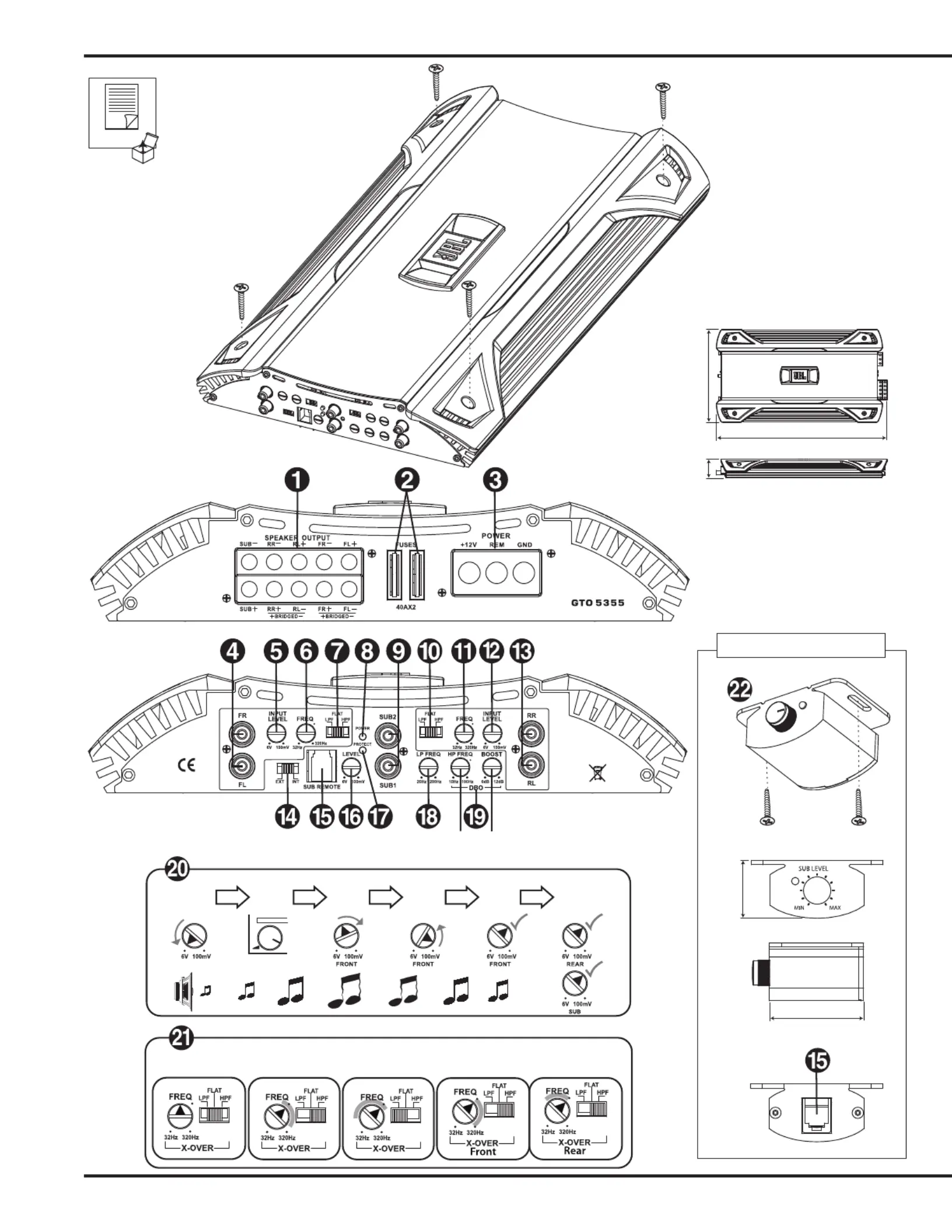

JУровень установочного входа

AВыставить все входные регуляторы уровня против

часовой стрелки до 6 В (минимум).

BПри включенных динамиках (включить какой-нибудь

музыкальный трэк) выставить регулятор громкости

главного блока в позицию 3/4.

CПовернуть передний входной регулятор уровня по

часовой стрелке, пока музыка не станет настолько

тихой, что будет звучать неразборчиво (на выходе

присутствует искажение).

DПостепенно поворачивать передний входной регуля-

тор уровня против часовой стрелки, пока музыка

снова не станет четко слышна.

EТеперь передний вход уровня настроен правильно.

FНастройте задний регулятор уровня и регулятор

входного уровня сабвуфера так, чтобы уровень

задних динамиков и уровень сабвуфера были

пропорциональны уровню передних динамиков (на

Ваше усмотрение).

KНастройка кроссовера

AКроссовер настраивается на 5 и более

широкодиапазонных динамиков, если в системе нет

сабвуфера.

BКроссовер настраивается на широкодиапазонные

динамики, если в системе присутствует сабвуфера.

CКроссовер настраивается на сабвуферы.

DКроссовер настраивается для системы, которая

включает отдельно среднечастотные динамики,

подключенные к задним каналам, и отдельно пере-

ключатель ВР, установленный в положение “BP.”

Внимание: допустимые уровни частоты отмечены

серым.

LВыносной регулятор громкости

(в комплект поставки не входит)

Позволяет дистанционно регулировать басов во время

прослушивания.

Заводской шуруп

Кольцевой коннектор

Прово д

заземления

Внимание: Удалите

краску под кольцевым

коннектором.

Звез ообразная д

прокла кад

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ САБВУФЕРНОГО УСИЛИТЕЛЯ АВТОУСИЛИТЕЛЬ МОЩНОСТИ ЗВУКА GTO5355

Продукт разработан для мобильного применения и не подходит для

подключения к обычной сети. Для гарантийной страховки необходим

действительный серийный номер. Свойства, технические

характеристики и вид

продукта могут меняться

без предварительного

уведомления.

РУССКИЙ
