KW-AV61BT/KW-AV51

Installation/Connection Manual

Einbau/Anschlußanleitung

Manuel d’installation/raccordement

Handleiding voor installatie/aansluiting

Parts list for installation and

connection

ENGLISH

This unit is designed to operate on 12 V DC,

NEGATIVE ground electrical systems. If your

vehicle does not have this system, a voltage inverter

is required, which can be purchased at JVC IN-CAR

ENTERTAINMENT dealers.

WARNINGS

• DO NOT install any unit or wire any cable in a

location where;

– it may obstruct the steering wheel and gearshift

lever operations, as this may result in a traffic

accident.

– it may obstruct the operation of safety devices

such as air bags, as this may result in a fatal

accident.

– it may obstruct visibility.

• DO NOT operate any unit while manipulating the

steering wheel, as this may result in a traffic accident.

•

The driver must not watch the monitor while driving.

It may lead to carelessness and cause an accident.

• If you need to operate the unit while driving,

be sure to look around carefully or you may be

involved in a traffic accident.

• If the parking brake is not engaged, “Parking

Brake” appears on the monitor, and no playback

picture will be shown.

To prevent short circuits, disconnect the

battery’s negative terminal and make all electrical

connections before installing the unit.

• Be sure to ground this unit to the car’s

chassis again after installation.

• Be sure any cable is not caught on the car’s chassis

or under seats.

Notes on electrical connections:

• Replace the fuse with one of the specified rating.

If the fuse blows frequently, consult your JVC

IN-CAR ENTERTAINMENT dealer.

• It is recommended to connect speakers with

maximum power of more than 50 W (both at the

rear and at the front, with an impedance of 4  to

8 Ω).

• To prevent short circuits, cover the terminals of

the UNUSED leads with insulating tape.

• At the time of installation, be sure to fix all wires

(wires both from this unit and from the car itself)

in a way that no wires can come into contact with

heat sinks on the rear and side of the unit.

CAUTION: Install this unit in the console of your

vehicle. Do not touch the metal parts of this unit

during and shortly after the use of the unit. Metal

parts such as the heat sink and enclosure become

hot.

Heat sink

Abstrahlblech

Dissipateur de

chaleur

Warmte-opnemer

GET0885-003A

[E]

1112EHHMDWJEIN

EN, GE, FR, NL

Round head screws (M5 × 8 mm)

Rundkopfschrauben (M5 × 8 mm)

Vis à tête ronde (M5 × 8 mm)

Schroeven met ronde kop (M5 × 8 mm)

Flat head screws (M5 × 8 mm)

Flachkopfschrauben (M5 × 8 mm)

Vis à tête plate (M5 × 8 mm)

Schroeven met platte kop (M5 × 8 mm)

Liste des pièces pour l’installation

et raccordement

FRANÇAIS

Cet appareil est conçu pour fonctionner sur des

sources de courant continu de 12 V à masse

NEGATIVE. Si votre véhicule n’offre pas ce type

d’alimentation, il vous faut un convertisseur

de tension, que vous pouvez acheter chez un

revendeur d’autoradios JVC.

AVERTISSEMENTS

• N’INSTALLEZ aucun appareil ni aucun câble

dans un endroit où:

– où il peut gêner l’accès au volant ou au levier

de vitesse car cela peut entraîner un accident

de la circulation.

– où il peut gêner la manipulation de dispositifs

de sécurité tels que les airbags car cela peut

entraîner un accident fatal.

– où il peut gêner la visibilité.

• NE COMMANDEZ pas l’appareil lors de la

manipulation du volant car cela peut entraîner

un accident de la circulation.

• Le conducteur ne doit pas regarder le moniteur

lorsqu’il conduit. Cela peut lui faire perdre sa

concentration et causer un accident.

• Si vous souhaitez opérer l’appareil pendant

que vous conduisez, assurez-vous de bien

regarder autour de vous afin de ne pas causer

un accident de la circulation.

• Si le frein à main n’est pas engagé, “Parking

Brake (Frein à Main)” s’affiche sur le moniteur et

aucune image de lecture n’apparaît.

Pour éviter tout court-circuit, débranchez la

borne négative de la batterie et effectuez tous

les raccordements électriques avant d’installer

l’appareil.

• Assurez-vous de raccorder de nouveau la

mise à la masse de cet appareil au châssis de

la voiture après l’installation.

• Assurez-vous qu’aucun câble n’est coincé sur

châssis de la voiture ou sous les sièges.

Remarques sur les connexions électriques:

• Remplacer le fusible par un de la valeur

précisée. Si le fusible saute souvent, consulter

votre revendeur d’autoradios JVC.

• Il est recommandé de connecter des enceintes

avec une puissance de plus de 50 W (les

enceintes arrière et les enceintes avant, avec

une impédance comprise entre ).4 Ω et 8 Ω

• Pour éviter les court-circuits, couvrir les bornes

des fils qui ne sont PAS UTILISÉS avec de la

bande isolante.

• Au moment de l’installation, assurez-vous de

fixer tous les fils (les fils de cet appareil et aussi

de la voiture elle-même) de façon qu’aucun fil ne

puisse entrer en contact avec les dissipateurs de

chaleur situés à l’arrière et sur le côté de l’appareil.

ATTENTION: Installez cet appareil dans la console

de votre véhicule. Ne touchez pas les parties

métalliques de cet appareil pendant ou juste après

son utilisation. Les parties métalliques, comme

le dissipateur de chaleur et le boîtier, deviennent

chaudes.

DEUTSCH

Dieses Gerät ist für einen Betrieb in elektrischen

Anlagen mit 12 V Gleichstrom und (–) Erdung

ausgelegt. Verfügt Ihr Fahrzeug nicht über diese

Anlage, ist ein Spannungsinverter erforderlich, der

bei JVC Autoradiohändler erworben werden kann.

WARNHINWEISE

• Installieren Sie keine Komponenten und verdrahten

Sie Kabel NICHT an den folgenden Orten;

– an denen sie die Bewegungen des Lenkrads und

des Ganghebels behindern könnten. Anderenfalls

führt diese Behinderung möglicherweise zu

ernsten Verkehrsunfällen.

– an denen sie den Betrieb von Sicherheit

seinrichtungen, z.B. Airbags, behindern

könnten. Anderenfalls führt diese Behinderung

möglicherweise zu ernsten Verkehrsunfällen.

– an denen sie die Sicht behindern.

• Betätigen Sie beim Fahren KEINE Geräte.

Anderenfalls führt dies möglicherweise zu einem

ernste Verkehrsunfall.

• Der Fahrer darf während der Fahrt auf keinen Fall

auf den Monitor sehen. Dies könnte den Fahrer

ablenken und zu Unfällen führen.

•

Wenn Sie das Gerät beim Fahren bedienen müssen,

dürfen Sie nicht den Blick von der Straße nehmen,

da sonst die Gefahr von Verkehrsunfällen besteht.

•

Wenn die Feststellbremse nicht verriegelt ist,

erscheint „Parking Brake (Feststellbremse)“ auf dem

Monitor und es wird kein Wiedergabebild angezeigt.

Zur Vermeidung von Kurzschlüssen trennen Sie

den negativen Batterieanschluss ab und stellen

alle elektrischen Anschlüsse her, bevor das Gerät

eingebaut wird.

•

Sicherstellen erneut, daß das Gerät nach dem

Einbau Chassis des Fahrzeugs geerdet wird.

• Sicherstellen, dass sich kein Kabel am Chassis oder

unter den Sitzen des Fahrzeugs verfangen hat.

Hinweise zu elektrischen Anschlüssen:

• Die Sicherung mit einer der entsprechenden

Nennleistung ersetzen. Brennt die Sicherung

häufig durch, wenden Sie sich an ihren JVC

Autoradiohändler.

• Es wird empfohlen, Lautsprecher mit einer

Maximalleistung von mehr als 50 W anzuschließen

(sowohl hinten als auch vorne, mit einer Impedanz

von ).4 Ω bis 8 Ω

• Zur Vermeidung eines Kurzschlusses die

Anschlußklemmen der NICHT VERWENDETEN

Leitungen mit Isolierklebeband umwickeln.

• Bei der Installation befestigen Sie alle Drähte

(Drähte von diesem Gerät und dem Fahrzeug

selbst) so an, dass die Drähte nicht in Berührung

mit Kühlkörpern an der Rückseite und den Seiten

des Geräts in Berührung kommen.

ACHTUNG: Montieren Sie dieses Gerät in der

Konsole Ihres Fahrzeugs. Keine Metallteile dieses

Geräts bei und kurz nach der Verwendung des

Geräts berühren. Metallteile wie der Kühlkörper

und das Gehäuse werden heiß.

NEDERLANDS

Dit apparaat mag worden gebruikt bij elektrische

systemen die werken op 12 V gelijkstroom met

negatieve aarding. Als uw auto niet is uitgerust

met een dergelijk systeem, is een spanningsomzetter

vereist. Dit instrument kan worden aangeschaft bij

JVC car audio dealers.

WAARSCHUWING

• Installeer toestellen en aansluitkabels NIET op

plaatsen waar;

– dit een gevaar vormt voor het bedienen van

het stuur of de versnelling, aangezien elke

belemmering van de juiste werking van het stuur

en de versnelling tot een ongeluk kan lijden.

– dit een gevaar vormt voor de airbag, aangezien

elke belemmering van de werking van de airbag

tot een dodelijk ongeluk kan lijden.

– dit het uitzicht belemmert.

• Bedien GEEN enkele eenheid terwijl u uw handen

aan het stuur nodig hebt, aangezien dit anders tot

een ongeluk kan lijden.

• De bestuurder dient tijdens het rijden niet naar

de monitor te kijken. De aandacht wordt anders

afgeleid met mogelijk ongelukken als gevolg.

• Voorkom ongelukken en kijk derhalve uitermate

goed uit indien u het toestel tijdens het besturen

van de auto wilt bedienen.

• Als de handrem niet is aangehaald, verschijnt

“Parking Brake (Handrem)” op de monitor en is

afspelen onmogelijk.

Voorkom kortsluiting en ontkoppel derhalve

de negatieve kabel van de accu en maak alle

elektrische verbindingen alvorens het toestel te

installeren.

• Aard dit toestel beslist weer op het chassis

van de auto na het installeren.

• Let goed op dat kabels niet in of door het chassis

van de auto of onder stoelen bekneld raken.

Opmerkingen voor de elektrische verbindinge:

• Vervang de zekering door een exemplaar met

het aangegeven vermogen. Als de zekering

vaak doorslaat, moet u uw JVC car audio dealer

raadplegen.

• Sluit bij voorkeur luidsprekers met een hoger

maximaal vermogen dan 50 W (zowel achter als

voor, met een impedantie van ) aan.4 Ω t/m 8 Ω

• Om kortsluiting te voorkomen, moet u de

aansluitklemmen van ONGEBRUIKTE gekleurde

draden met isolatieband bedekken.

• Leid en bevestig bij het installeren alle draden en

snoeren (van zowel dit apparaat als van de auto)

zodanig dat deze niet in contact met de hitte-

panelen (warmte-opnemers) aan de achter- en

zijkanten van het apparaat kunnen komen.

LET OP: Installeer dit toestel in de console van uw

auto. Raak de metalen onderdelen van dit toestel

tijdens en direct na gebruik niet aan. Metalen

onderdelen als bijvoorbeeld de hittebak en

behuizing worden namelijk heet.

Teileliste für den Einbau und

Anschluß

Lijst van onderdelen die u bij

installatie en aansluiting nodig hebt

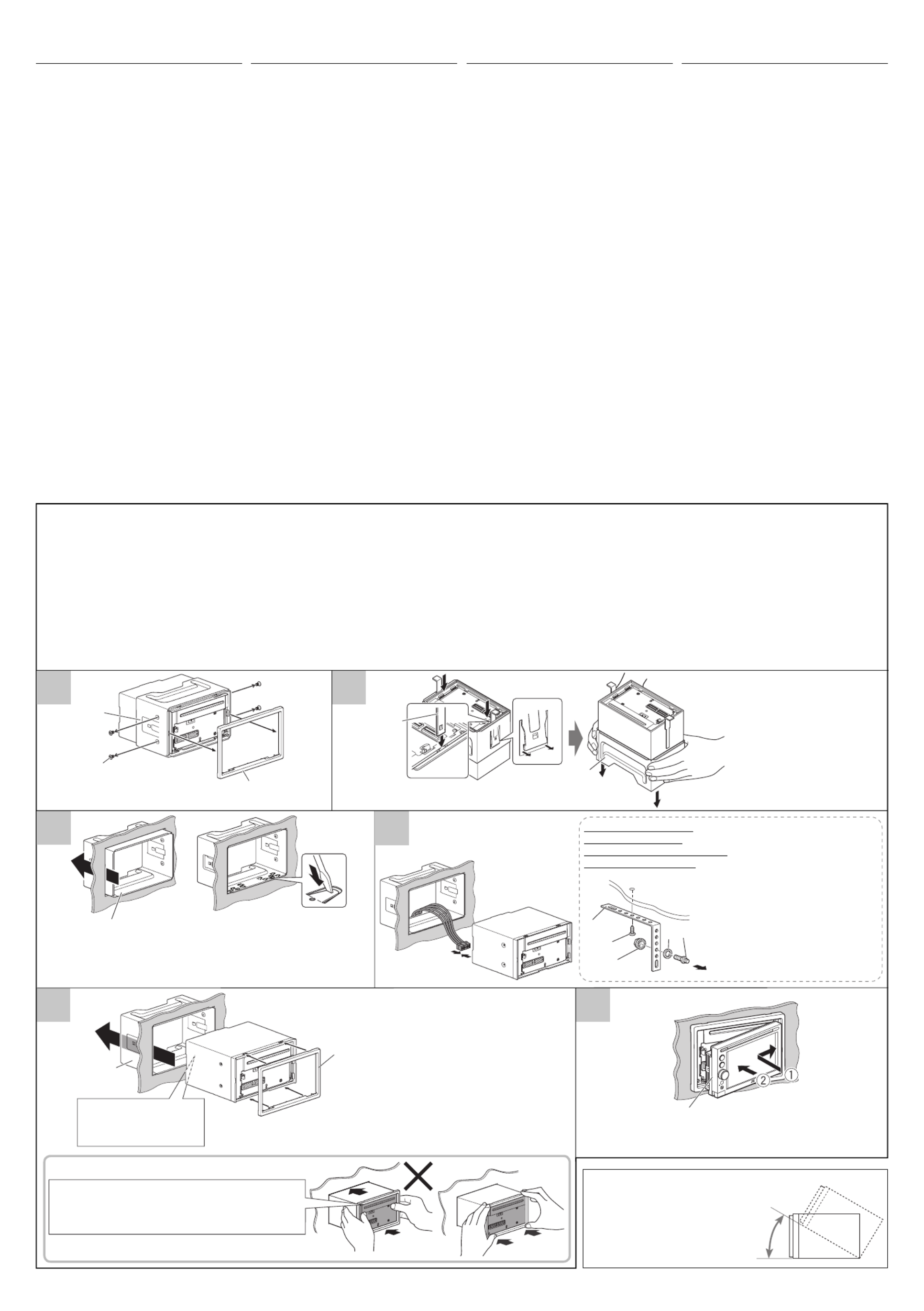

Use these screws when installing the unit without the

supplied sleeve. (See page 2.)

Verwenden Sie diese Schrauben, wenn Sie das Gerät ohne

die mitgelieferte Halterung einbauen. (Siehe Seite 2.)

Utilisez ces vis lors de l’installation de l’appareil sans le

manchon fourni. (Voir page 2.)

Gebruik deze schroeven wanneer u het toestel zonder de

bijgeleverde huls installeert. (Zie bladzijde 2.)

Monitor panel

Monitorfeld

Panneau du moniteur

Monitorpaneel

Main unit/Mounting sleeve/Trim plate

Hauptgerät/Einbauhalterung/Frontrahmen

Appareil principal/Manchon de montage/Plaque d’assemblage

Hoofdtoestel/Montagehuls/Sierplaat

Extraction keys

Ausziehschlüssel

Clés d'extraction

Verwijdersleutels

Mounting bolt—M4 × 20 mm

Befestigungsschraube—M4 × 20 mm

Boulon de montage—M4 x 20 mm

Bevestigingsbout—M4 x 20 mm

Rubber cushion

Gummipuffer

Amortisseur en caoutchouc

Rubberdop

Washer (ø5)

Unterlegscheibe (ø5)

Rondelle (ø5)

Sluitring (ø5)

Lock nut (M5)

Sicherungsmutter (M5)

Ecrou d’arrêt (M5)

Contra- moer (M5)

Only for KW-AV61BT / Nur für KW-AV61BT /

Uniquement pour le KW-AV61BT / Alleen voor de KW-AV61BT

Microphone

Mikrofon

Microphone

Microfoon

Bag for storing the adapter

Tasche zum Ablegen des Adapters

Sac pour ranger l’adaptateur

Zakje voor het bewaren van de adapter

Bluetooth Adapter (attached)

Bluetooth-Adapter (eingesetzt)

Adaptateur Bluetooth (inséré)

Bluetooth adapter (geplaatst)

Extension wire

Verlängerungsdraht

Fil d'extension

Verlengdraad

Wiring harness

Kabelbaum

Câblage électrique

Bedradingsbundel

Produkt Specifikationer

Mærke:	JVC
Kategori:	Bilradio
Model:	KW-AV61BT
Vægt:	2300 g
Produktfarve:	Sort
Indbygget skærm:	Ja
Skærm diagonal:	6.1 "
Berøringsskærm:	Ja
Bluetooth:	Ja
USB-port:	Ja
FM radio:	Ja
Tuner type:	HS-IVi
Equalizer:	Ja
Lyddekodere:	Dolby Digital
Understøttelse af Smartphone-fjernbetjening:	Ja
Understøttede videoformater:	DIVX, M-JPEG, MPEG
Understøttede lydformater:	AAC, MP3, WAV, WMA
Dimensioner (BxDxH):	182 x 160 x 111 mm
Fjernbetjening inkluderet:	Ja
Frekvensområde:	40 - 20000 Hz
Understøttede disktyper:	CD, CD-R, CD-RW, DVD, DVD+R, DVD+RW, DVD-R, DVD-RW
USB version:	2.0
DIN størrelse:	2 DIN
Klar til iPod:	Ja
Equalizerbånd, antal:	3
Antal USB-porte:	1
AUX-indgang:	Ja
Understøttede radiobånd:	AM, FM
MP3-afspilning:	Ja
Direkte USB-afspilning:	Ja
CD-R-afspilning:	Ja
CD-RW-afspilning:	Ja
Signal/støjforhold:	95 dB
FM båndbredde:	87.9 - 107.9 MHz
USB-lagerenhed:	Ja
Forstærker, udgående strøm:	80 W
Antal forudindstillede stationer:	24
Dæmper:	Ja
CD-tekst:	Ja
CD-afspiller:	Ja
AM båndbredde:	530 - 1700 kHz
DVD-afspiller:	Ja
Aftageligt frontpanel:	Ja
Afspilningsfunktioner for disk:	Random, Repeat track
Understøttelse af ID3 Tags:	Ja
Afspilning af DVD-lyd:	Ja
Subwoofer-udgang:	Ja
Bluetooth funktioner:	Audiostreaming, Handsfree calling
Filter:	High-Pass Filter/Low-Pass Filter
CD skifter, kapacitet:	1 diske
Maksimal udgående strøm:	200 W
