Side 1/3
B5E-0130-10/01 (KH/EH)© 2016 JVC KENWOOD Corporation
KAC-PS704EX
KAC-PS404
KAC-6407
4/3 CHANNEL POWER AMPLIFIER
INSTRUCTION MANUAL
AMPLIFICATEUR DE PUISSANCE 4/3 CANAUX
MODE DEMPLOI
AMPLIFICADOR DE POTENCIA DE 4/3 CANALES
MANUAL DE INSTRUCCIONES
Combined impedance

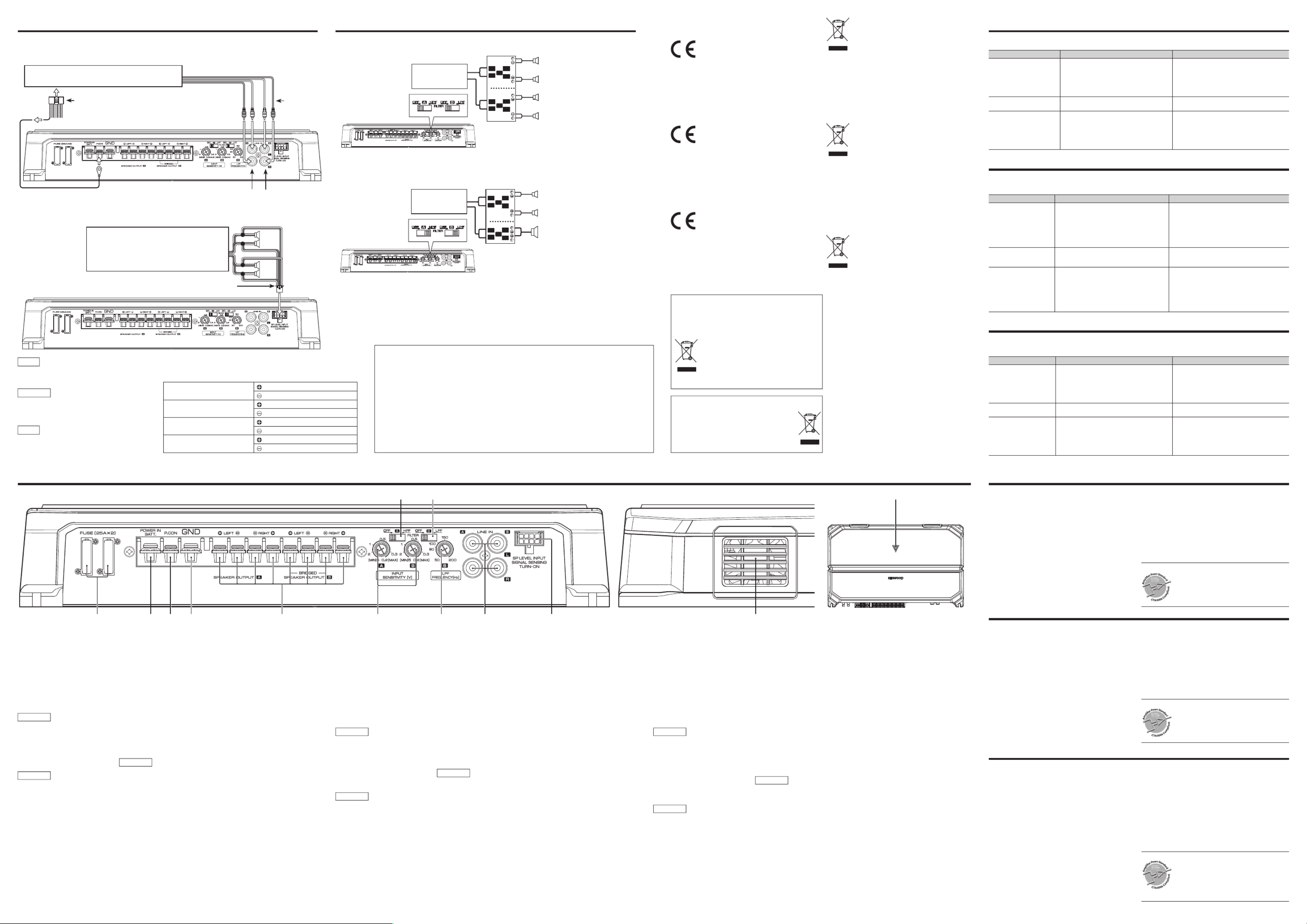

Connection / Raccordements / Conexiones
WARNING Remove the ignition key and disconnect the negative ⊖terminal of the
battery to prevent short circuits.
AVERTISSEMENT
Retirer la clé de contact et débrancher la borne négative ⊖de la batterie
pour éviter les court-circuits.
ADVERTENCIA Retire la llave de encendido y desconecte el terminal negativo ⊖de la
batería para evitar cortocircuitos.
WARNING
Particular attention must be given to making good
electrical contact at the amplifier-output and speaker
terminals.
Poor or loose connections can cause sparking or
burning at the terminals because of the very high
power that the amplifier can deliver.
CAUTION
If sound is not output normally, immediately turn power
off and check connections.
Be sure to turn the power off before changing the setting
of any switch.
If the fuse blows, check wires for shorts, then replace the
fuse with one of the same rating.
Check that no unconnected wires or connectors are
touching the car body. Do not remove caps from
unconnected wires or connectors to prevent short
circuits.
Connect the speaker wires to appropriate speaker
connectors separately. Sharing the negative wire of the
speaker or grounding speaker wires to the metal body of
the car can cause this unit to fail.
After installation, check that the brake lamps, turn signal
lamps and windshield wipers work properly.
AVERTISSEMENT
Veillez à ce que le contact électrique à la sortie de
l’amplificateur et aux prises des enceintes soit bien
établi.
Un mauvais branchement ou un branchement lâche
peut causer des étincelles ou un réchauffement
des prises du fait de la très grande puissance de
l’amplificateur.
ATTENTION
En cas d'anomalie, mettre immédiatement l'appareil hors
tension et vérifier tous les raccordements.
Veiller à mettre l'appareil hors tension avant de changer
la position des commutateurs.
Si le fusible saute, vérifier si les câbles ne sont pas court-
circuités, et remplacer le fusible par un autre fusible de
même capacinominale.
Vérifier qu’aucun câble ou connecteur non raccordé
ne touche la carrosserie de la voiture. Ne pas retirer les
capuchons des câbles ou connecteurs non raccordés afin
d’éviter tout courtcircuit.
Raccorder séparément les câbles de haut-parleur aux
connecteurs de haut-parleur appropriés. La mise en
commun du câble négatif d’un haut-parleur ou des fils
de masse des haut-parleurs à la carrosserie métallique de
la voiture pourrait rendre l’appareil inopérant.
Après l’installation, vérifier que les voyants de frein,
les clignotants et les essuie-glace fonctionnent
correctement.
WARNING
To prevent fire caused by a short in the wiring,
connect a fusible link or breaker nearby the
battery’s positive terminal.
AVERTISSEMENT
Pour éviter tout incendie dû à un court-
circuit, insérer un fusible ou un coupecircuit à
proximité de la borne de la batterie.
ADVERTENCIA
Para evitar incendios producidos por
cortocircuitos en el cableado, conecte un
fusible o cortacircuito entre la batería y los
terminales de la batería.
Center unit (CD receiver, etc.)
Uni centrale (récepteur/ lecteur de CD, etc.)
Aparato central (reproductor de discos compactos, etc.)
Installation / Installation / Instalación
󱽯
Installation procedure
Since there are large variety of settings and
connections possible according to applications,
read the instruction manual well to select the
proper setting and connection.
1. Remove the ignition key and disconnect the
negative ⊖terminal of the battery to prevent
short circuits.
2. Set the unit according to the intended usage.
3. Connect the input and output wires of the
units.
4. Connect the speaker wires.
5. Connect the power wire, power control wire
and grounding wire following this order.
6. Install the installation fittings in the unit.
7. Attach the unit.
8. Connect the negative terminal of the battery.⊖
CAUTION
Do not install in the below locations;
(Unstable location, In a location that interferes
with driving, In a location that gets wet, In a
dusty location, In a place that gets hot, In a place
that gets direct sunlight, In a location that gets
hit by hot air)
Do not install the unit under the carpet.
Otherwise heat build-up occurs and the unit
may be damaged.
Install this unit in a location which allows heat to
easily dissipate.
Once installed, do not place any object on top
of the unit.
The surface temperature of the amplifier will
become hot during use. Install the amplifier in a
place where people, resins, and other substances
that are sensitive to heat will not come into
contact with it.
When making a hole under a seat, inside the
trunk, or somewhere else in the vehicle, check
that there is nothing hazardous on the opposite
side such as a gasoline tank, brake pipe, or wiring
harness, and be careful not to cause scratches or
other damage.
Do not install near the dashboard, rear tray, or air
bag safety parts.
The installation to the vehicle should securely
fasten the unit to a place in which it will not
obstruct driving. If the unit comes off due to a
shock and hits a person or safety part, it may
cause injury or an accident.
After installing the unit, check to make sure that
electrical equipment such as the brake lamps,
turn signal lamps and windshield wipers operate
normally.
KAC-PS704EX only
This unit has cooling fan to decrease the internal
temperature. Do not mount the unit in a place
where the cooling fan and ducts of the unit are
blocked. Blocking these openings will inhibit the
cooling of the internal temperature and result in
malfunction.
󱽯Procédure d'installation
Etant donné que le nombre de réglages et de
raccordements est assez important, il importe de
prendre pleinement connaissance du mode d'emploi.
1. Retirer la clé de contact et débrancher la borne
négative ⊖de la batterie pour éviter les court-
circuits.
2.
Régler l'appareil en fonction de l'utilisation désirée.
3.
Raccorder les câbles d’entrée et de sortie de l’appareil.
4. Raccorder les câbles de haut-parleur.
5. Relier, dans l'ordre, le câble d'alimentation, le
câble de commande d'alimentation et le câble
de masse.
6. Mettre en place les accessoires d’installation sur
l’unité.
7. Brancher l’unité.
8. Raccorder la borne négative de la batterie.
ATTENTION
Ne pas procéder à l’installation de l’appareil si
vous trouvez dans l’un des lieux suivants; (Lieu
instable, Lieu où la conduite du véhicule peut
être gênée, Lieu exposé à l’humidité, Lieu exposé
à la poussière, Lieu surchauffé, Lieu expo
directement à la lumière du jour, Lieu exposé à
l’air chaud)
Ne pas recouvrir l’appareil d’une nappe,
tapis, etc; la chaleur qui s’accumulerait risque
d’endommager l’appareil.
Installer cet appareil à un emplacement tel que
la chaleur puisse se dissiper aisément. Après
l’installation, ne placer aucun objet sur l’appareil.
La surface de l’amplificateur va chauffer pendant
l’utilisation. Installer l’amplificateur à un endroit
des passagers, de la résine ou d’autres
substances sensibles à la chaleur nentreront pas
en contact avec lui.
Lors du forage d’un trou sous le siège, à
l’intérieur du coffre ou partout ailleurs dans
le véhicule, vérifier s’il n’y a pas délément
dangereux de l’autre côté, tel qu’un réservoir à
carburant, une conduite de frein, une gaine de
câbles, et faire attention de ne pas faire de griffes
ou d’autres dégâts.
Ne pas l’installer près du tableau de bord, de la
plage arrre ou d’éléments de sécuride l’airbag.
Lors de l’installation dans un véhicule, l’appareil
doit être fermement fixé à un endroit ou il ne
gênera pas la conduite. Si l’appareil se détache
suite à un choc et heurte quelqu’un ou un
élément de sécurité, il peut occasionner des
blessures ou un accident.
Après installation de l’appareil, s’assurer que
les différents équipements électriques tels que
lampes frein et les clignotants de direction
fonctionnent normalement.
KAC-PS704EX uniquement
Cette unidispose d’un ventilateur de
refroidissement permettant d’abaisser la
température interne. Ne pas monter l’unité dans
un endroit où le ventilateur de refroidissement et
les conduites de l’unité sont bloquées. En effet,
si la chaleur interne ne peut pas être éliminée
par la ventilation de l’appareil, une anomalie de
fonctionnement peut aisément survenir.
󱽯Procedimiento de instalación
Como se puede hacer una gran variedad de
ajustes y conexiones según las aplicaciones, lea
atentamente el manual de instrucciones para
seleccionar el ajuste y la conexión apropiados.
1. Retire la llave de encendido y desconecte el
terminal negativo de la batería para evitar
cortocircuitos.
2. Prepare el aparato según el uso que vaya a
hacer de él.
3. Conecte los cables de entrada y salida de las
unidades.
4. Conecte los cables del altavoz.
5. Conecte el cable de alimentación, el cable de
control de alimentación y el cable de tierra en
este orden.
6.
Coloque los elementos de instalación en la unidad.
7. Coloque la unidad.
8. Conecte la terminal negativa de la batería.
PRECAUCIÓN
No instale el equipo en las siguientes
ubicaciones; (Ubicacn inestable; En un lugar
que interfiera a la conduccn; En un lugar en el
que pueda mojarse; En un lugar con exceso de
polvo; En un lugar en el que pueda recalentarse;
En un lugar en el que reciba la luz directa del sol;
En un lugar situado en el flujo de aire caliente)
No utilice el aparato bajo una alfombra porque
en caso contrario, éste podría sobrecalentarse y
estropearse.
Instale este aparato en un lugar donde el calor
pueda disiparse fácilmente. Una vez instalado,
no ponga nada sobre él.
La temperatura de la superficie del amplificador
se elevará durante su uso. Instale el amplificador
en un lugar seguro donde personas, resinas y
otras substancias sensibles al calor no entren en
contacto con esta superficie.
Cuando haga un orificio bajo el asiento o en
el portaequipajes o en algún otro lugar del
vehículo, verifique que no existan objetos
peligrosos al lado opuesto tales como un tanque
de gasolina, tubo del freno, o los alambres del
cableado del coche y tenga cuidado de no rayar
las piezas del veculo o causar algún otro daño.
No lo instale cerca del panel de controles, bandeja
trasera, o piezas de seguridad del colchón de aire.
La instalación de esta unidad debe ser realizada
en un lugar donde no estorbe la conducción.
Si la unidad se sale de su posicn debido a un
choque y golpea a una persona o a alguna pieza
de seguridad, puede causar o un accidente.
Después de instalar el aparato, cercrese de
que los equipos eléctricos (luces de freno,
intermitentes y limpiadores) funcionen
normalmente.
KAC-PS704EX solamente
Esta unidad tiene un ventilador de refrigeracn
para reducir la temperatura interna. No instale
la unidad en un lugar donde estén bloqueados
el ventilador y los ductos de refrigeración.
Al tapar estas aberturas no podrá reducirse
adecuadamente la temperatura interior y podrá
producirse un fallo en el funcionamiento.
󱽯
Accessories / Accessoires / Accesorios
ø 4 x 20 mm
Self-tapping screws / Vis taraudeuses / Tornillo
autorroscantes 4
Speaker level input cable / Câble d’entrée de niveau
d’enceinte / Cable de entrada del nivel de altavoces 1
Installation board, etc. (thickness : 15 mm or more)
Tableau d’installation, etc. (épaisseur: 15 mm ou plus)
Tablero de instalación, etc. (grosor: 15 mm o más)
Parts included
Pieces comprises
Partes incluidas
335 mm (13-3/16”)
204 mm (8-1/16”)
56 mm (2-3/16”)
ADVERTENCIA
Debe ponerse especial atención para que se haga un
buen contacto eléctrico en la salida del amplificador y
en los terminales de los altavoces.
Las conexiones mal hechas o las conexiones flojas
pueden causar chispas o quemaduras en los terminales
debido a la potencia muy alta que puede suministrar el
amplificador.
PRECAUCIÓN
Si el sonido no sale normalmente, desconecte
inmediatamente la alimentación y compruebe las
conexiones.
No se olvide de desconectar la alimentación antes de
cambiar el ajuste de cualquier conmutador.
Si el fusible se quema, compruebe que no haya un
cortocircuito en los cables, luego cambie el fusible por
uno que tenga el mismo amperaje.
Verifique que ninguno de los cables o conectores que
están sin conectar se encuentren tocando la carrocería
del automóvil. No retire las tapas de los cables o
conectores que están sin conectar para evitar de que se
produzcan cortocircuitos.
Conecte los cables del altavoz a los conectores
adecuados del altavoz separadamente. La puesta en
contacto de terminales de altavoces distintos, o la
conexión como toma de tierra de los terminales del
altavoz al coche del automóvil, pueden causar daños a la
unidad.
Después de la instalación, compruebe que las lámparas
del freno, luces de destello y limpiaparabrisas funcionar
correctamente.
Take the time to read through this instruction manual.
Familiarity with installation and operation procedures will help you obtain the best performance from your new
power amplifier.
For your records
Record the serial number, found on the back of the unit, in the spaces designated on the warranty card, and in the space provided
below. Refer to the model and serial numbers whenever you call upon your KENWOOD dealer for information or service on the
product.
Model KAC-6407 Serial number
US Residence Only
Register Online
Register your KENWOOD product at ww w.Kenwoodusa.com
Précautions decuri
AVERTISSEMENT
Pour éviter toute blessure et/ou incendie, veuillez
prendre les précautions suivantes:
Le montage et le câblage de ce produit nécessite des
compétences et de l'expérience. Pour des raisons de
sécurité, laissez un professionnel effectuer le travail de
montage et de câblage.
Si vous prolongez un câble de batterie ou de masse, assu-
rez vous d’utiliser un câble pour automobile ou un câble
avec une section de 5 mm
2 (AWG 10) afin d’éviter tout
risque de détérioration ou d’endommagement du revête-
ment des câbles.
Pour éviter les court-circuits, ne jamais mettre ou laisser
d'objets métalliques (comme une pièce de monnaie ou
un outil en métal) à l'intérieur de l'appareil.
Si l'appareil commence à émettre de la fumée ou une
odeur bizarre, mettez immédiatement l'appareil hors ten-
sion et consultez un revendeur KENWOOD.
Ne pas toucher l’appareil quand il est en service car la
température de sa surface est suffisamment élevée pour
provoquer des brûlures.
ATTENTION
Pour éviter tout dommage à l'appareil, veuillez prendre
les précautions suivantes:
Bien vérifier que l’appareil est raccordé à une source
d’alimentation CC de 12 V avec raccordement de masse
négative.
N'ouvrez pas le couvercle supérieur ou inférieur de l'appa-
reil.
N'installez pas l'appareil dans un endroit exposé directe-
ment à la lumière du soleil, à une chaleur excessive ou à
l'humidité. Evitez aussi les endroits trop poussiéreux et où
l'appareil risque d'être éclaboussé.
Lors du remplacement d'un fusible, utilisez seulement
un fusible neuf avec la valeur indiquée. L'utilisation d'un
fusible d'une valeur différente peut être la cause d'un
mauvais fonctionnement de votre appareil.
Pour éviter les courts-circuits lors du remplacement d'un
fusible, déconnectez d'abord le faisceau de câbles.
REMARQUE
Si vous rencontrez des problèmes pendant l'installation,
consultez votre revendeur KENWOOD.
Si l'appareil semble ne pas fonctionner correctement,
consultez votre revendeur KENWOOD.
Nettoyage de l’appareil
Si la surface de l’appareil sale, l’essuyer avec un chiffon au
silicone ou un chiffon doux et sec après avoir éteint l’appa-
reil.
ATTENTION
N'essuyez pas le panneau avec un tissu rugueux ou impré-
gné de dissolvant volatile comme un diluant à peinture
ou de l'alcool. Il pourrait rayer la surface du panneau et/ou
écailler les lettres d'informations.
Comment éviter une élévation de la batterie
Lorsque l’unité est utilisée avec l’ACC sur ON, sans que le
moteur ne soit allumé, cela décharge la batterie. Il est préfé-
rable de l’utiliser après avoir allumé le moteur.
Fonction de protection
La fonction de protection se met en service dans les cas
suivants:
Cet appareil est pourvu d’une fonction de protection de
l’appareil lui-même et des haut-parleurs de manière à évi-
ter divers incidents.
Lorsque la fonction de protection est déclenchée, l’indi-
cateur d’alimentation s’éteint et l’amplificateur s’arrête de
fonctionner.
Si un cordon de liaison aux haut-parleurs est en court-circuit.
Une sortie de haut-parleur est mise à la masse.
Une tension continue est appliquée sur les sorties vers les haut-
parleurs en raison d’un défaut de fonctionnement de l’appareil.
Lorsque la température interne est trop élevée et que
l’appareil ne fonctionne pas.
󱽯Câblage
Pour cette unité, brancher le cordon de la batterie direc-
tement à la batterie. Si celui-ci est connecté à l’installation
électrique du véhicule, l’installation peut disjoncter etc.
Si un ronronnement se fait entendre dans les haut-
parleurs lorsque le moteur tourne, fixer un filtre antipara-
site de ligne (en option) au câble de la batterie.
Utiliser un passe-câble de manière que le cordon ne soit
pas en contact avec le tablier.
Relier les fils de masse à une partie métallique du châssis
du véhicule qui soit en mesure de jouer le rôle de masse
électrique et donc de laisser passer le courant vers le pôle
négatif
de la batterie. Ne pas mettre l’appareil sous
tension si les fils de masse ne sont pas reliés.
Assurez-vous de mettre en place un fusible protégeant le
cordon d’alimentation situé près de la batterie. Ce fusible
doit avoir un pouvoir de coupure égal ou légèrement
supérieur à celui de l’unité.
En ce qui concerne le cordon d’alimentation et la terre, il
est conseillé d’utiliser un cordon d’alimentation électrique
pour voiture (ininflammable). (Utiliser un cordon d’alimen-
tation d’un diamètre égal ou supérieur à 5 mm
2
(AWG 10).)
Lorsque plus d’un amplificateur de puissance doivent
être utilisés, utiliser un câble de câblage d’alimentation
et un fusible de sécurité dont la limite de tension est
supérieure au courant total maximum tiré par chaque
amplificateur.
󱽯Sélection des haut-parleur
L’utilisation de haut-parleurs d’une puissance d’entrée
inférieure à la puissance de sortie de l’amplificateur peut
provoquer un dégagement de fumée ou une panne de
l’équipement.
L’impédance des enceintes qui vont être connectées doit
être de 2  minimum (pour des connexions stéréo) ou
de 4  minimum (pour des connexions en pont). Lorsque
plus d’un jeu d’haut-parleur va être utilisé, calculer l’impé-
dance combinée des haut-parleur et connecter ensuite
les haut-parleur appropriées à l’amplificateur.
<Exemple>
Impédance combinée
Precauciones de seguridad
ADVERTENCIA
Para evitar el riesgo de lesiones y/o fuego, observe las
siguientes precauciones:
• La instalación y cableado de este producto requiere de
habilidad y experiencia. Por motivos de seguridad, deja
la labor de instalación y montaje en manos de profesio-
nales.
• Cuando extienda los cables de la batería o de masa, ase-
gúrese de utilizar cables para automóviles u otros cables
que tengan un área de 5 mm (AWG 10) o más, para
evitar el deterioro del cable y daños en su revestimiento.
• Para evitar cortocircuitos, nunca coloque ni deje objetos
metálicos (por ejemplo, monedas o herramientas metáli-
cas) dentro de la unidad.
• Si nota que la unidad emite humos u olores extraños,
desconecte inmediatamente la alimentación y consulte
con su distribuidor KENWOOD.
• No toque el aparato mientras lo utiliza porque su super-
ficie se calienta y puede causar quemaduras si se toca.
PRECAUCIÓN
Para evitar daños en la unidad, tome las siguientes
precauciones:
• Asegúrese de que la unidad está conectada a un sumi-
nistro de alimentación de CC de 12V con una conexión
de toma de tierra negativa.
• No abra las cubiertas superior o inferior de la unidad.
• No instale la unidad en un sitio expuesto a la luz directa
del sol, o excesivamente húmedo o caluroso. Asimismo
evite los lugares muy polvorientos o sujetos a salpicadu-
ras de agua.
• Cuando tenga que reemplazar un fusible, utilice única-
mente uno del régimen prescrito. El uso de un fusible de
régimen incorrecto podría ocasionar un funcionamiento
defectuoso de la unidad.
• Para evitar cortocircuitos mientras sustituye el fusible,
desconecte previamente el mazo de conductores.
NOTA
• Si tiene problemas durante la instalación, consulte con
su distribuidor KENWOOD.
• Si la unidad no está funcionando correctamente, consul-
te con su distribuidor KENWOOD.
Limpieza de la unidad
Si la superficie de la unidad está sucia, apague la unidad y
limpie con un paño siliconado suave y seco.
PRECAUCIÓN
No limpie el panel con un paño áspero o humedecido
con disolventes volátiles tales como diluyente de pintura
o alcohol. Su uso podría rayar la superficie del panel y/o
hacer que se despeguen las letras indicadoras.
Para evitar agotar la batería
Cuando la unidad se utiliza en la posición ACC ON sin
conectar el motor, agota la batería. Utilícelo después de
arrancar el motor.
Función de protección
La función de protección se activa en los casos siguientes:
Este aparato está equipado con una función de protec-
ción que protege el aparato y los altavoces de diversos
accidentes y problemas que pueden ocurrir.
Cuando la función de la protección está activada, el
indicador de potencia se apaga y el amplificador se inte-
rrumpe.
Cuando un cable de altavoz puede estar cortocircuitado.
Cuando la salida de un altavoz entra en contacto con
masa.
Cuando el aparato funciona mal y se envía una señal de
DC a la salida de los altavoces.
Cuando la temperatura interna sea alta y la unidad no
funcione.
󱽯Cableado
Lleve el cable de la batería de esta unidad directamente
desde la propia batería. Si se conectara al arnés del
cableado del vehículo, puede provocar daños en los
fusibles, etc.
Si se produce un ruido de zumbido por los altavoces
mientras funciona el motor, conecte un filtro de ruido de
línea (vendido por separado) a cada cable de la batería.
No permita que el cable entre en contacto directo con
el borde de la placa de hierro, utilizando para ello aran-
delas de caucho.
Conecte los cables de masa a una parte del chasis del
automóvil que actúe como puesta a masa por donde
pase la electricidad hasta el borne negativo de la
batería. No conecte la alimentación si no están conecta-
dos los cables de masa.
Asegúrese de instalar un fusible de protección en el
cable de corriente cerca de la batería. El fusible positivo
debería tener la misma capacidad que el de la unidad o
algo mayor.
Para el cable de corriente y la masa, utilice un cable de
corriente para vehículos (ignífugo). (Utilice un cable de
fuerza con un diámetro de 5 mm (AWG 10) o mayor.)
Cuando desee utilizar s de un amplificador de poten-
cia, utilice un cable de suministro de alimentación y un
fusible de protección de una capacidad de soporte de
corriente mayor a la corriente xima total utilizada por
cada amplificador.
󱽯Selección de altavoces
La utilización de altavoces con entradas nominales más
pequeñas que la potencia de salida del amplificador
podría ser la causa de que se generara humo o fallos en
el equipo.
La impedancia de los altavoces que se conecten al
amplificador debe ser de 2 o más (para las conexiones
estéreo), o de 4 o más (para las conexiones en puente).
Cuando desee utilizar más de un juego de altavoces, cal-
cule la impedancia combinada de estos altavoces y luego
conecte adecuadamente los altavoces al amplificador.
<Ejemplo>
Impedancia combinada
󱽯
Power wire and speaker wire connection
󱽯
Raccordement d’un câble de l’alimentation et d’enceinte
󱽯
Conexión del cable de alimentación y del altavoz
Power control wire
Câble de commande de l’alimentation
Cable de control de alimentación
Lead terminal
Cosse pour câble
Terminal de cable
Stereo/
Stéréo/
Estereofónicas
Right
A.ch Droit
Derecho
Left
A.ch Gauche
Izquierdo
Right
B.ch Droit
Derecho
Left
B.ch Gauche
Izquierdo
Battery
Batterie
Batería
Ground wire
Câble de masse
Cable de masa
Battery wire
Câble de la batterie
Cable de la batería
Protective fuse
Fusible de protection
Fusible de protección
2-channel + Subwoofer system /
Système 2 voies + enceinte d’extrêmes graves /
Sistema de 2 canales + Altavoz de subgraves
Right
Droit
Derecho
Left
Gauche
Izquierdo
Subwoofer
Haut-parleur
d’extrêmes
graves
Altavoz de
subgraves
Safety precautions
WARNING
To prevent injury or fire, take the following
precautions:
• Mounting and wiring this product requires skills and
experience. For safety’s sake, leave the mounting and
wiring work to professionals.
• When extending the ignition, battery, or ground wires,
make sure to use automotive-grade wires or other wires
with the range of 5 mm (AWG 10) or more to prevent
wire deterioration and damage to the wire coating.
• To prevent a short circuit, never put or leave any
metallic objects (such as coins or metal tools) inside the
unit.
• If the unit starts to emit smoke or strange smells, turn
off the power immediately and consult your KENWOOD
dealer.
• Do not touch the unit during use because the surface of
the unit becomes hot and may cause burns if touched.
CAUTION
To prevent damage to the machine, take the
following precautions:
• Be sure the unit is connected to a 12V DC power supply
with a negative ground connection.
• Do not open the top or bottom covers of the unit.
• Do not install the unit in a spot exposed to direct
sunlight or excessive heat or humidity. Also avoid places
with too much dust or the possibility of water splashing.
• When replacing a fuse, only use a new one with the
prescribed rating. Using a fuse with the wrong rating
may cause your unit to malfunction.
• To prevent a short circuit when replacing a fuse, first
disconnect the wiring harness.
NOTE
• If you experience problems during installation, consult
your KENWOOD dealer.
• If the unit does not seem to be working right, consult
your KENWOOD dealer.
Cleaning the unit
If the front panel gets dirty, turn off the power and wipe
the panel with a dry silicon cloth or soft cloth.
CAUTION
Do not wipe the panel with a hard cloth or a cloth
dampened by volatile solvents such as paint thinner and
alcohol. They can scratch the surface of the panel and/or
cause the indicator letters to peel off.
To prevent battery rise
When the unit is used in the ACC ON position without
turning the engine ON, it depletes the battery. Use it after
starting the engine.
Protection function
The protection function is activated in the following
situations:
This unit is equipped with a protection function for
protecting this unit and your speakers from various
accidents or problems that can occur.
When the protection function is triggered, the power
indicator goes off and the amplifier stops operating.
When a speaker wire may be short-circuited.
When a speaker output contacts ground.
When the unit malfunctions and a DC signal is sent to
the speaker output.
When the internal temperature is high and unit won’t
operate.
󱽯Wiring
• Take the battery wire for this unit directly from the
battery. If it's connected to the vehicle’s wiring harness,
it can cause blown fuses etc.
• If a buzzing noise is heard from the speakers when the
engine is running, connect a line noise filter (optional)
to each of the battery wire.
• Do not allow the wire to directly contact the edge of
the iron plate by using Grommets.
• Connect the ground wire to a metal part of the car
chassis that acts as an electrical ground passing
electricity to the batterys negative terminal. Do not
turn the power on if the ground wire is not connected.
• Be sure to install a protective fuse in the power cord
near the battery. The protective fuse should be the
same capacity as the units fuse capacity or somewhat
larger.
• For the power cord and ground, use a vehicle type
(fireproof) power wring cord. (Use a power wiring cord
with the range of 5 mm (AWG 10) or more.)
• When more than one power amplifier are going to be
used, use a power supply wiring wire and protective
fuse of greater current-handling capacity than the total
maximum current drawn by each amplifier.
󱽯Speaker selection
• Using speakers with smaller input ratings than the
amplifier’s output power would result in smoke
generation or equipment failure.
• The impedance of the speakers that are going
to be connected should be 2 or greater (for
stereo connections), or 4 or greater (for bridged
connections). When more than one set of speakers are
going to be used, calculate the combined impedance
of the speakers and then connect suitable speakers to
the amplifier.
<Example>


Produkt Specifikationer

Mærke: Kenwood
Kategori: Modtager
Model: KAC-PS704EX
Bredde: 335 mm
Dybde: 204 mm
Højde: 56 mm
Vægt: 2600 g
Produktfarve: Sort
Strøm: 32 A
Frekvensområde: 20 - 50000 Hz
Højpasfilter: Ja
Lavpasfilter: Ja
DC indgangsspænding: 14.4 V
Signal/støjforhold: 100 dB
Audio RCA-indgange: 4
Antal forstærkerkanaler: 4 kanaler
Maks. udgangseffekt (RMS): 1000 W
Lavpasfilterområde: 50 - 200 Hz
Maksimal effekt pr kanal (4 Ohm): 200 W

Har du brug for hjælp?

Hvis du har brug for hjælp til Kenwood KAC-PS704EX stil et spørgsmål nedenfor, og andre brugere vil svare dig




Modtager Kenwood Manualer

Kenwood

Kenwood KAC-HQR9500 Manual

4 December 2024
Kenwood

Kenwood Excelon X502-1 Manual

29 September 2024
Kenwood

Kenwood DMX129BT Manual

24 August 2024
Kenwood

Kenwood XM160-2-98 Manual

21 August 2024
Kenwood

Kenwood KMR-M300BT Manual

21 August 2024
Kenwood

Kenwood KDC-BT562U Manual

18 August 2024
Kenwood

Kenwood DPX301U Manual

17 August 2024
Kenwood

Kenwood KDC-358U Manual

17 August 2024
Kenwood

Kenwood KMR-XM500 Manual

16 August 2024
Kenwood

Kenwood KDC-X799 Manual

16 August 2024

Modtager Manualer

Nyeste Modtager Manualer

DAP-Audio

DAP-Audio TA-4.3400 Manual

21 December 2024
JBL

JBL Power P7520 Manual

20 December 2024
JBL

JBL Power P-2510 Manual

20 December 2024
Devialet

Devialet Astra Dual Manual

19 December 2024
Devialet

Devialet Astra Manual

19 December 2024
QSC

QSC PL236 Manual

19 December 2024
QSC

QSC PL218 Manual

19 December 2024
QSC

QSC PL224 Manual

19 December 2024
QSC

QSC PL230 Manual

19 December 2024
