AFTER MARKET

HEAD UNIT

220 mm (8-11/16”)

169 mm (6-5/8”)

35 mm (1-3/8”)

Power control wire; for "RCA INPUT connection"

Câble de commande de l’alimentation; pour "Raccordement RCA INPUT"

Cable de control de alimentación; para "Conexión RCA INPUT"

Précautions de sécurité

AVERTISSEMENT

Pour éviter toute blessure et/ou incendie, veuillez

prendre les précautions suivantes:

• Le montage et le câblage de ce produit nécessite des

compétences et de l’expérience. Pour des raisons de

sécurité, laissez un professionnel effectuer le travail de

montage et de câblage.

• Si vous prolongez un câble de batterie ou de masse,

assurez vous d’utiliser un câble pour automobile ou un

câble compris entre 14 mm

2 (AWG 6) et 21 mm2 (AWG 4)

afin d’éviter tout risque de détérioration ou d’endomma-

gement du revêtement des câbles.

• Pour éviter les court-circuits, ne jamais mettre ou laisser

d’objets métalliques (comme une pièce de monnaie ou

un outil en métal) à l’intérieur de l’appareil.

• Si l’appareil commence à émettre de la fumée ou une

odeur bizarre, mettez immédiatement l’appareil hors ten-

sion et consultez un revendeur KENWOOD.

• Ne pas toucher l’appareil quand il est en service car la

température de sa surface est suffisamment élevée pour

provoquer des brûlures.

ATTENTION

Pour éviter tout dommage à l’appareil, veuillez

prendre les précautions suivantes:

• Bien vérifier que l’appareil est raccordé à une source

d’alimentation CC de 12 V avec raccordement de masse

négative.

• N’ouvrez pas le couvercle supérieur ou inférieur de

l’appareil.

• N’installez pas l’appareil dans un endroit exposé directe-

ment à la lumière du soleil, à une chaleur excessive ou à

l’humidité. Evitez aussi les endroits trop poussiéreux et où

l’appareil risque d’être éclaboussé.

• Lors du remplacement d’un fusible, utilisez seulement

un fusible neuf avec la valeur indiquée. L’utilisation d’un

fusible d’une valeur différente peut être la cause d’un

mauvais fonctionnement de votre appareil.

• Pour éviter les courts-circuits lors du remplacement d’un

fusible, déconnectez d’abord le faisceau de câbles.

REMARQUE

• Si vous rencontrez des problèmes pendant l’installation,

consultez votre revendeur KENWOOD.

• Si l’appareil semble ne pas fonctionner correctement,

consultez votre revendeur KENWOOD.

Nettoyage de l’appareil

Si la surface de l’appareil sale, l’essuyer avec un chiffon au sili-

cone ou un chiffon doux et sec après avoir éteint l’appareil.

ATTENTION

N’essuyez pas le panneau avec un tissu rugueux ou impré-

gné de dissolvant volatile comme un diluant à peinture

ou de l’alcool. Il pourrait rayer la surface du panneau et/ou

écailler les lettres d’informations.

Comment éviter une élévation de la batterie

Lorsque l’unité est utilisée avec l’ACC sur ON, sans que le

moteur ne soit allumé, cela décharge la batterie. Il est pré-

férable de l’utiliser après avoir allumé le moteur.

Fonction de protection

La fonction de protection se met en service dans les cas

suivants:

Cet appareil est pourvu d’une fonction de protection de

l’appareil lui-même et des haut-parleurs de manière à évi-

ter divers incidents.

Lorsque la fonction de protection est déclenchée, l’indi-

cateur d’alimentation s’éteint et l’amplificateur s’arrête de

fonctionner.

• Si un cordon de liaison aux haut-parleurs est en court-

circuit.

• Une sortie de haut-parleur est mise à la masse.

• Une tension continue est appliquée sur les sorties vers

les haut-parleurs en raison d’un défaut de fonctionne-

ment de l’appareil.

• Lorsque la température interne est trop élevée et que

l’appareil ne fonctionne pas.

󱛏Câblage

• Pour cette unité, brancher le cordon de la batterie direc-

tement à la batterie. Si celui-ci est connecté à l’installation

électrique du véhicule, l’installation peut disjoncter etc.

• Si un ronronnement se fait entendre dans les haut-

parleurs lorsque le moteur tourne, fixer un filtre antipara-

site de ligne (en option) au câble de la batterie.

• Utiliser un passe-câble de manière que le cordon ne soit

pas en contact avec le tablier.

• Relier les fils de masse à une partie métallique du châssis

du véhicule qui soit en mesure de jouer le rôle de masse

électrique et donc de laisser passer le courant vers le

pôle négatif ⊖ de la batterie. Ne pas mettre l’appareil

sous tension si les fils de masse ne sont pas reliés.

• Assurez-vous de mettre en place un fusible protégeant le

cordon d’alimentation situé près de la batterie. Ce fusible

doit avoir un pouvoir de coupure égal ou légèrement

supérieur à celui de l’unité.

• En ce qui concerne le cordon d’alimentation et la terre, il

est conseillé d’utiliser un cordon d’alimentation électrique

pour voiture (ininflammable). (Utiliser un cordon d’alimen-

tation d’un diamètre câble compris entre 14 mm

2 (AWG 6)

et 21 mm2 (AWG 4).)

• Lorsque plus d’un amplificateur de puissance doivent être

utilisés, utiliser un câble de câblage d’alimentation et un

fusible de sécurité dont la limite de tension est supérieure

au courant total maximum tiré par chaque amplificateur.

󱛏Sélection des haut-parleur

• L’utilisation de haut-parleurs d’une puissance d’entrée

inférieure à la puissance de sortie de l’amplificateur peut

provoquer un dégagement de fumée ou une panne de

l’équipement.

• L’impédance des enceintes qui vont être connectées doit

être de 2  minimum (pour des connexions stéréo) ou de

4  minimum (pour des connexions en pont). Lorsque plus

d’un jeu d’haut-parleur va être utilisé, calculer l’impédance

combinée des haut-parleur et connecter ensuite les haut-

parleur appropriées à l’amplificateur.

Precauciones de seguridad

ADVERTENCIA

Para evitar el riesgo de lesiones y/o fuego, observe

las siguientes precauciones:

• La instalación y cableado de este producto requiere de

habilidad y experiencia. Por motivos de seguridad, deja

la labor de instalación y montaje en manos de profesio-

nales.

• Cuando extienda los cables de la batería o de masa,

asegúrese de utilizar cables para automóviles u otros

cables que tengan un área de 14 mm (AWG 6) a 21

mm (AWG 4), para evitar el deterioro del cable y daños

en su revestimiento.

• Para evitar cortocircuitos, nunca coloque ni deje objetos

metálicos (por ejemplo, monedas o herramientas metá-

licas) dentro de la unidad.

• Si nota que la unidad emite humos u olores extraños,

desconecte inmediatamente la alimentación y consulte

con su distribuidor KENWOOD.

• No toque el aparato mientras lo utiliza porque su super-

ficie se calienta y puede causar quemaduras si se toca.

PRECAUCIÓN

Para evitar daños en la unidad, tome las siguientes

precauciones:

• Asegúrese de que la unidad está conectada a un sumi-

nistro de alimentación de CC de 12V con una conexión

de toma de tierra negativa.

• No abra las cubiertas superior o inferior de la unidad.

• No instale la unidad en un sitio expuesto a la luz directa

del sol, o excesivamente húmedo o caluroso. Asimismo

evite los lugares muy polvorientos o sujetos a salpicadu-

ras de agua.

• Cuando tenga que reemplazar un fusible, utilice única-

mente uno del régimen prescrito. El uso de un fusible

de régimen incorrecto podría ocasionar un funciona-

miento defectuoso de la unidad.

• Para evitar cortocircuitos mientras sustituye el fusible,

desconecte previamente el mazo de conductores.

NOTA

• Si tiene problemas durante la instalación, consulte con

su distribuidor KENWOOD.

• Si la unidad no está funcionando correctamente, con-

sulte con su distribuidor KENWOOD.

Limpieza de la unidad

Si la superficie de la unidad está sucia, apague la unidad y

limpie con un paño siliconado suave y seco.

PRECAUCIÓN

No limpie el panel con un paño áspero o humedecido

con disolventes volátiles tales como diluyente de pintura

o alcohol. Su uso podría rayar la superficie del panel y/o

hacer que se despeguen las letras indicadoras.

Para evitar agotar la batería

Cuando la unidad se utiliza en la posición ACC ON sin

conectar el motor, agota la batería. Utilícelo después de

arrancar el motor.

Función de protección

La función de protección se activa en los casos siguien-

tes:

Este aparato está equipado con una función de protec-

ción que protege el aparato y los altavoces de diversos

accidentes y problemas que pueden ocurrir.

Cuando la función de la protección está activada, el

indicador de potencia se apaga y el amplificador se inte-

rrumpe.

• Cuando un cable de altavoz puede estar cortocircuitado.

• Cuando la salida de un altavoz entra en contacto con

masa.

• Cuando el aparato funciona mal y se envía una señal de

DC a la salida de los altavoces.

• Cuando la temperatura interna sea alta y la unidad no

funcione.

󱛏Cableado

• Lleve el cable de la batería de esta unidad directamen-

te desde la propia batería. Si se conectara al arnés del

cableado del vehículo, puede provocar daños en los

fusibles, etc.

• Si se produce un ruido de zumbido por los altavoces

mientras funciona el motor, conecte un filtro de ruido de

línea (vendido por separado) a cada cable de la batería.

• No permita que el cable entre en contacto directo con

el borde de la placa de hierro, utilizando para ello aran-

delas de caucho.

• Conecte los cables de masa a una parte del chasis del

automóvil que actúe como puesta a masa por donde

pase la electricidad hasta el borne negativo

⊖ de la

batería. No conecte la alimentación si no están conec-

tados los cables de masa.

• Asegúrese de instalar un fusible de protección en el

cable de corriente cerca de la batería. El fusible positivo

debería tener la misma capacidad que el de la unidad o

algo mayor.

• Para el cable de corriente y la masa, utilice un cable de

corriente para vehículos (ignífugo). (Utilice un cable

de fuerza con un diámetro entre 14 mm (AWG 6) y 21

mm (AWG 4).)

• Cuando desee utilizar más de un amplificador de

potencia, utilice un cable de suministro de alimenta-

ción y un fusible de protección de una capacidad de

soporte de corriente mayor a la corriente máxima total

utilizada por cada amplificador.

󱛏Selección de altavoces

• La utilización de altavoces con entradas nominales más

pequeñas que la potencia de salida del amplificador podría

ser la causa de que se generara humo o fallos en el equipo.

• La impedancia de los altavoces que se conecten al

amplificador debe ser de 2 o más (para las conexio-

nes estéreo), o de 4 o más (para las conexiones en

puente). Cuando desee utilizar más de un juego de

altavoces, calcule la impedancia combinada de estos

altavoces y luego conecte adecuadamente los altavo-

ces al amplificador.

Combined impedance

Impédance combinée Impedancia combinada

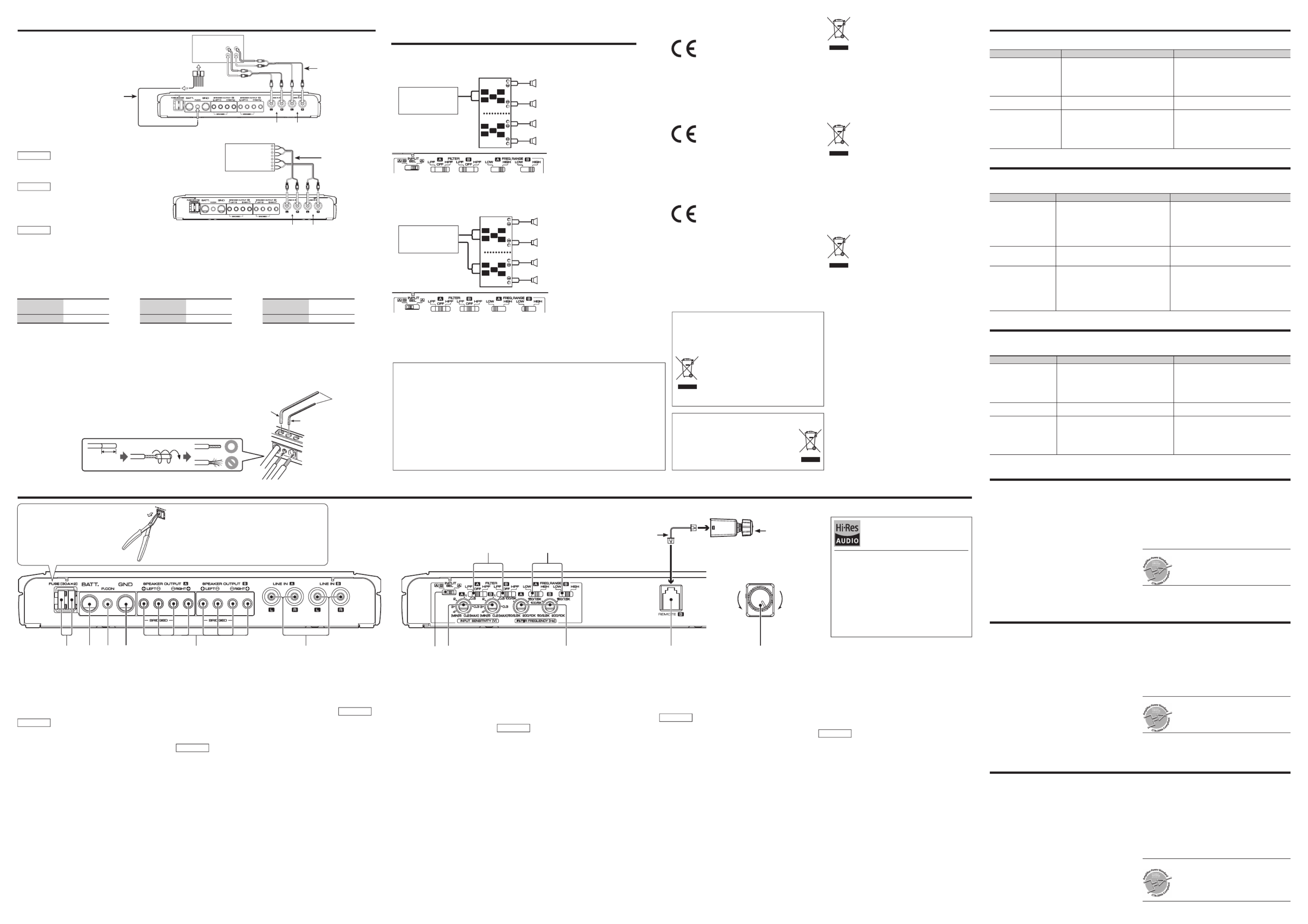

Installation / Installation / Instalación Connection / Raccordements / Conexiones

󱛏Installation procedure

Since there are large variety of settings and

connections possible according to applications,

read the instruction manual well to select the

proper setting and connection.

1. Remove the ignition key and disconnect the

negative ⊖ terminal of the battery to prevent

short circuits.

2. Set the unit according to the intended usage.

3. Remove the Dressing cover.

4. Connect the input and output wires of the

units.

5. Connect the speaker wires.

6. Connect the power wire, power control wire

and grounding wire following this order.

7. Install the installation fittings in the unit.

8. Attach the unit.

9. Attach the Dressing cover.

10. Connect the negative ⊖ terminal of the

battery.

CAUTION

• Do not install in the below locations;

(Unstable location, In a location that interferes

with driving, In a location that gets wet, In a

dusty location, In a place that gets hot, In a

place that gets direct sunlight, In a location that

gets hit by hot air)

• Do not install the unit under the carpet.

Otherwise heat build-up occurs and the unit

may be damaged.

• Install this unit in a location which allows heat

to easily dissipate. Once installed, do not place

any object on top of the unit.

• The surface temperature of the amplifier will

become hot during use. Install the amplifier

in a place where people, resins, and other

substances that are sensitive to heat will not

come into contact with it.

• When making a hole under a seat, inside

the trunk, or somewhere else in the vehicle,

check that there is nothing hazardous on the

opposite side such as a gasoline tank, brake

pipe, or wiring harness, and be careful not to

cause scratches or other damage.

• Do not install near the dashboard, rear tray, or

air bag safety parts.

• The installation to the vehicle should securely

fasten the unit to a place in which it will not

obstruct driving. If the unit comes off due to a

shock and hits a person or safety part, it may

cause injury or an accident.

• After installing the unit, check to make sure

that electrical equipment such as the brake

lamps, turn signal lamps and windshield wipers

operate normally.

󱛏Procédure d’installation

Etant donné que le nombre de réglages et de

raccordements est assez important, il importe

de prendre pleinement connaissance du mode

d’emploi.

1. Retirer la clé de contact et débrancher la

borne négative ⊖ de la batterie pour éviter

les court-circuits.

2. Régler l’appareil en fonction de l’utilisation

désirée.

3. Déposer l’enjoliveur.

4. Raccorder les câbles d’entrée et de sortie de

l’appareil.

5. Raccorder les câbles de haut-parleur.

Relier, dans l’ordre, le câble d’alimentation, le câble

de commande d’alimentation et le câble de masse.

7. Mettre en place les accessoires d’installation

sur l’unité.

8. Brancher l’unité.

9. Fixer l’enjoliveur.

10. Raccorder la borne négative ⊖ de la batterie.

ATTENTION

• Ne pas procéder à l’installation de l’appareil

si vous trouvez dans l’un des lieux suivants;

(Lieu instable, Lieu où la conduite du véhicule

peut être gênée, Lieu exposé à l’humidité, Lieu

exposé à la poussière, Lieu surchauffé, Lieu

exposé directement à la lumière du jour, Lieu

exposé à l’air chaud)

• Ne pas recouvrir l’appareil d’une nappe, tapis,

etc; la chaleur qui s’accumulerait risque d’en-

dommager l’appareil.

•

Installer cet appareil à un emplacement tel que

la chaleur puisse se dissiper aisément. Après

l’installation, ne placer aucun objet sur l’appareil.

• La surface de l’amplificateur va chauffer

pendant l’utilisation. Installer l’amplificateur

à un endroit où des passagers, de la résine

ou d’autres substances sensibles à la chaleur

n’entreront pas en contact avec lui.

•

Lors du forage d’un trou sous le siège, à l’intérieur

du coffre ou partout ailleurs dans le véhicule, véri-

fier s’il n’y a pas d’élément dangereux de l’autre

côté, tel qu’un réservoir à carburant, une conduite

de frein, une gaine de câbles, et faire attention de

ne pas faire de griffes ou d’autres dégâts.

•

Ne pas l’installer près du tableau de bord, de la

plage arrière ou d’éléments de sécurité de l’airbag.

•

Lors de l’installation dans un véhicule, l’appareil doit

être fermement fixé à un endroit ou il ne gênera pas

la conduite. Si l’appareil se détache suite à un choc

et heurte quelqu’un ou un élément de sécurité, il

peut occasionner des blessures ou un accident.

• Après installation de l’appareil, s’assurer que les

différents équipements électriques tels que

lampes frein et les clignotants de direction

fonctionnent normalement.

󱛏Procedimiento de instalación

Como se puede hacer una gran variedad de

ajustes y conexiones según las aplicaciones, lea

atentamente el manual de instrucciones para

seleccionar el ajuste y la conexión apropiados.

1. Retire la llave de encendido y desconecte el

terminal negativo ⊖ de la batería para evitar

cortocircuitos.

2. Prepare el aparato según el uso que vaya a

hacer de él.

3. Quite la cubierta de adorno.

4. Conecte los cables de entrada y salida de las

unidades.

5. Conecte los cables del altavoz.

6. Conecte el cable de alimentación, el cable de

control de alimentación y el cable de tierra en

este orden.

7. Coloque los elementos de instalación en la

unidad.

8. Coloque la unidad.

9. Coloque la cubierta de adorno.

10. Conecte la terminal negativa

⊖ de la batería.

PRECAUCIÓN

• No instale el equipo en las siguientes ubica-

ciones; (Ubicación inestable; En un lugar que

interfiera a la conducción; En un lugar en el que

pueda mojarse; En un lugar con exceso de polvo;

En un lugar en el que pueda recalentarse; En un

lugar en el que reciba la luz directa del sol; En un

lugar situado en el flujo de aire caliente)

• No utilice el aparato bajo una alfombra porque

en caso contrario, éste podría sobrecalentarse y

estropearse.

• Instale este aparato en un lugar donde el calor

pueda disiparse fácilmente. Una vez instalado,

no ponga nada sobre él.

• La temperatura de la superficie del amplificador

se elevará durante su uso. Instale el amplifica-

dor en un lugar seguro donde personas, resinas

y otras substancias sensibles al calor no entren

en contacto con esta superficie.

• Cuando haga un orificio bajo el asiento o en el

portaequipajes o en algún otro lugar del vehícu-

lo, verifique que no existan objetos peligrosos al

lado opuesto tales como un tanque de gasolina,

tubo del freno, o los alambres del cableado del

coche y tenga cuidado de no rayar las piezas del

vehículo o causar algún otro daño.

•

No lo instale cerca del panel de controles, bandeja

trasera, o piezas de seguridad del colchón de aire.

• La instalación de esta unidad debe ser realizada

en un lugar donde no estorbe la conducción.

Si la unidad se sale de su posición debido a un

choque y golpea a una persona o a alguna pieza

de seguridad, puede causar o un accidente.

• Después de instalar el aparato, cerciórese de que

los equipos eléctricos (luces de freno, intermi-

tentes y limpiadores) funcionen normalmente.

󱛏

Power wire and speaker wire connection

󱛏

Raccordement d’un câble de l’alimentation et d’enceinte

󱛏

Conexión del cable de alimentación y del altavoz

Take the time to read through this instruction manual.

Familiarity with installation and operation procedures will help you obtain the best performance from your new power

amplifier.

For your records

Record the serial number, found on the back of the unit, in the spaces designated on the warranty card, and in the space provided

below. Refer to the model and serial numbers whenever you call upon your Kenwood dealer for information or service on the product.

Model XR401-4/XH401-4 Serial number

US Residence Only

B5A-2348-00/00 (KV/WV)

XR401-4

XH401-4

CLASS D FOUR CHANNEL POWER AMPLIFIER

INSTRUCTION MANUAL

AMPLIFICATEUR DE PUISSANCE 4 CANAUX CLASSE D

MODE D’EMPLOI

AMPLIFICADOR DE POTENCIA DE 4 CANALES CLASE D

MANUAL DE INSTRUCCIONES

WARNING

To prevent fire caused by a short in the wiring,

connect a fusible link or breaker nearby the

battery’s positive terminal.

AVERTISSEMENT

Pour éviter tout incendie dû à un court-circuit,

insérer un fusible ou un coupecircuit à proximité

de la borne de la batterie.

ADVERTENCIA

Para evitar incendios producidos por cortocircuitos

en el cableado, conecte un fusible o cortacircuito

entre la batería y los terminales de la batería.

Stereo/Stéréo/Estereofónicas

Bridged / Pont / Puenteada

Battery

Batterie

Batería

Ground wire

Câble de masse

Cable de masa

Battery wire

Câble de la batterie

Cable de la batería

Protective fuse

Fusible de protection

Fusible de protección

Right

B.ch Droit

Derecho

Left

B.ch Gauche

Izquierdo

Right

A.ch Droit

Derecho

Left

A.ch Gauche

Izquierdo

A.ch

B.ch

Safety precautions

WARNING

To prevent injury or fire, take the following

precautions:

• Mounting and wiring this product requires skills and

experience. For safety’s sake, leave the mounting and

wiring work to professionals.

• When extending the ignition, battery, or ground wires,

make sure to use automotive-grade wires or other wires

with the range of 14 mm (AWG 6) to 21 mm (AWG 4)

to prevent wire deterioration and damage to the wire

coating.

• To prevent a short circuit, never put or leave any

metallic objects (such as coins or metal tools) inside the

unit.

• If the unit starts to emit smoke or strange smells, turn

off the power immediately and consult your KENWOOD

dealer.

• Do not touch the unit during use because the surface of

the unit becomes hot and may cause burns if touched.

CAUTION

To prevent damage to the machine, take the

following precautions:

• Be sure the unit is connected to a 12V DC power supply

with a negative ground connection.

• Do not open the top or bottom covers of the unit.

• Do not install the unit in a spot exposed to direct

sunlight or excessive heat or humidity. Also avoid places

with too much dust or the possibility of water splashing.

• When replacing a fuse, only use a new one with the

prescribed rating. Using a fuse with the wrong rating

may cause your unit to malfunction.

• To prevent a short circuit when replacing a fuse, first

disconnect the wiring harness.

NOTE

• If you experience problems during installation, consult

your KENWOOD dealer.

• If the unit does not seem to be working right, consult

your KENWOOD dealer.

Cleaning the unit

If the front panel gets dirty, turn off the power and wipe

the panel with a dry silicon cloth or soft cloth.

CAUTION

Do not wipe the panel with a hard cloth or a cloth

dampened by volatile solvents such as paint thinner and

alcohol. They can scratch the surface of the panel and/or

cause the indicator letters to peel off.

To prevent battery rise

When the unit is used in the ACC ON position without

turning the engine ON, it depletes the battery. Use it after

starting the engine.

Protection function

The protection function is activated in the following

situations:

This unit is equipped with a protection function for

protecting this unit and your speakers from various

accidents or problems that can occur.

When the protection function is triggered, the power

indicator goes off and the amplifier stops operating.

• When a speaker wire may be short-circuited.

• When a speaker output contacts ground.

• When the unit malfunctions and a DC signal is sent to

the speaker output.

• When the internal temperature is high and unit won’t

operate.

󱛏Wiring

• Take the battery wire for this unit directly from the

battery. If it’s connected to the vehicle’s wiring harness,

it can cause blown fuses etc.

• If a buzzing noise is heard from the speakers when the

engine is running, connect a line noise filter (optional)

to each of the battery wire.

• Do not allow the wire to directly contact the edge of

the iron plate by using Grommets.

• Connect the ground wire to a metal part of the car

chassis that acts as an electrical ground passing

electricity to the battery‘s negative ⊖ terminal. Do not

turn the power on if the ground wire is not connected.

• Be sure to install a protective fuse in the power cord

near the battery. The protective fuse should be the

same capacity as the unit’s fuse capacity or somewhat

larger.

• For the power cord and ground, use a vehicle type

(fireproof) power wring cord. (Use a power wiring cord

with the range of 14 mm (AWG 6) to 21 mm (AWG 4).

• When more than one power amplifier are going to be

used, use a power supply wiring wire and protective

fuse of greater current-handling capacity than the total

maximum current drawn by each amplifier.

󱛏Speaker selection

• Using speakers with smaller input ratings than the

amplifier’s output power would result in smoke

generation or equipment failure.

• The impedance of the speakers that are going

to be connected should be 2 or greater (for

stereo connections), or 4 or greater (for bridged

connections). When more than one set of speakers are

going to be used, calculate the combined impedance

of the speakers and then connect suitable speakers to

the amplifier.

󱛏Accessories / Accessoires / Accesorios

①

ø4×16 mm

Self-tapping screws

Vis taraudeuses

Tornillo autorroscantes 4④Remote controller

Télécommande

Controlador remoto 1⑥Washer

Rondelle

Arandela 1

②

2.5 mm

Hexagon wrench

Clé polygonale

Llave hexagonal 1

⑤

6 m (19.7 ft)

Remote cable

Câble de la

télécommande

Cable del mando a

distancia

⑦Hex nut

Écrou hexagonal

Tuerca hexagonal 1

③

4.0 mm

Hexagon wrench

Clé polygonale

Llave hexagonal 1

WARNING

Particular attention must be given to

making good electrical contact at the

amplifier-output and speaker terminals.

Poor or loose connections can cause

sparking or burning at the terminals

because of the very high power that the

amplifier can deliver.

CAUTION

• If sound is not output normally, immediately

turn power off and check connections.

• Be sure to turn the power off before

changing the setting of any switch.

• If the fuse blows, check wires for shorts,

then replace the fuse with one of the same

rating.

• Check that no unconnected wires or

connectors are touching the car body. Do

not remove caps from unconnected wires

or connectors to prevent short circuits.

• Connect the speaker wires to appropriate

speaker connectors separately. Sharing the

negative wire of the speaker or grounding

speaker wires to the metal body of the car

can cause this unit to fail.

• After installation, check that the brake

lamps, turn signal lamps and windshield

wipers work properly.

AVERTISSEMENT

Veillez à ce que le contact électrique à la

sortie de l’amplificateur et aux prises des

enceintes soit bien établi.

Un mauvais branchement ou un

branchement lâche peut causer des

étincelles ou un réchauffement des prises

du fait de la très grande puissance de

l’amplificateur.

ATTENTION

• En cas d'anomalie, mettre immédiatement

l'appareil hors tension et vérifier tous les

raccordements.

• Veiller à mettre l'appareil hors tension avant

de changer la position des commutateurs.

• Si le fusible saute, vérifier si les câbles ne

sont pas court-circuités, et remplacer

le fusible par un autre fusible de même

capacité nominale.

•

Vérifier qu’aucun câble ou connecteur non

raccordé ne touche la carrosserie de la

voiture. Ne pas retirer les capuchons des

câbles ou connecteurs non raccordés afin

d’éviter tout courtcircuit.

• Raccorder séparément les câbles de haut-

parleur aux connecteurs de haut-parleur

appropriés. La mise en commun du câble

négatif d’un haut-parleur ou des fils de

masse des haut-parleurs à la carrosserie

métallique de la voiture pourrait rendre

l’appareil inopérant.

• Après l’installation, vérifier que les voyants

de frein, les clignotants et les essuie-glace

fonctionnent correctement.

ADVERTENCIA

Debe ponerse especial atención para que

se haga un buen contacto eléctrico en la

salida del amplificador y en los terminales

de los altavoces.

Las conexiones mal hechas o las

conexiones flojas pueden causar chispas o

quemaduras en los terminales debido a la

potencia muy alta que puede suministrar el

amplificador.

PRECAUCIÓN

• Si el sonido no sale normalmente,

desconecte inmediatamente la

alimentación y compruebe las conexiones.

• No se olvide de desconectar la alimentación

antes de cambiar el ajuste de cualquier

conmutador.

• Si el fusible se quema, compruebe que no

haya un cortocircuito en los cables, luego

cambie el fusible por uno que tenga el

mismo amperaje.

•

Verifique que ninguno de los cables o

conectores que están sin conectar se

encuentren tocando la carrocería del

automóvil. No retire las tapas de los cables

o conectores que están sin conectar para

evitar de que se produzcan cortocircuitos.

• Conecte los cables del altavoz a los

conectores adecuados del altavoz

separadamente. La puesta en contacto

de terminales de altavoces distintos,

o la conexión como toma de tierra de

los terminales del altavoz al coche del

automóvil, pueden causar daños a la

unidad.

•

Después de la instalación, compruebe que

las lámparas del freno, luces de destello y

limpiaparabrisas funcionar correctamente.

③

Parts included

Pièces comprises

Partes incluidas

(4.0 mm)

② Parts included

Pièces comprises

Partes incluidas

(2.5 mm)

②

Parts included

Pièces comprises

Partes incluidas

(2.5 mm)

Installation board, etc. (thickness : 15 mm (9/16”) or more)

Tableau d’installation, etc. (épaisseur: 15 mm (9/16”) ou plus)

Tablero de instalación, etc. (grosor: 15 mm (9/16”) o más)

① Parts included

Pièces comprises

Partes incluidas

Dressing cover

Enjoliveur

Cubierta de adorno

② Parts included

Pièces comprises

Partes incluidas

(2.5 mm)

󱛏Dimensions / Dimensions / Dimensiones

Power indicator

When the power is turned on, the Power

indicator lights.

Indicateur d’alimentation

Lorsque l’alimentation est activée, l’indicateur

d’alimentation s’illumine.

Indicador de potencia

Cuando la alimentación se activa, el indicador

de potencia se ilumina.

⑥ Parts included

Pièces comprises

Partes incluidas

⑦ Parts included

Pièces comprises

Partes incluidas

Panel (thickness : MAX. 3.2 mm (1/8”))

Panneau (épaisseur: MAX. 3,2 mm (1/8”))

Panel (grosor: MAX. 3,2 mm (1/8”))

󱛏Installing the remote controller (④ Parts included)

󱛏Installation de la télécommande (④ Pièces comprises)

󱛏Instalación del controlador remoto (④ Partes incluidas)

1. Remove the panel of

the vehicle.

2. Drill a 8 mm (5/16”)

hole.

3. Remove the knob, then

insert the shaft through

the drilled hole. Place

the nut and washer and

fix them.

4. Place the knob on the

shaft.

5. Attach the panel.

1. Démonter le panneau

du véhicule.

2. Percer un orifice de 8

mm (5/16”).

3. Déposer la molette,

puis insérer l'axe à

travers l'orifice percé.

Mettre en place et ser-

rer l'écrou et la rondelle.

4. Placer la molette sur

l'axe.

5. Fixer le panneau.

1. Retire el panel del vehí-

culo.

2. Taladre un orificio de 8

mm (5/16”).

3. Retire el mando y, a

continuación, inserte el

eje a través del orificio

perforado. Coloque la

tuerca y la arandela y, a

continuación, fíjelas.

4. Coloque el mando en

el eje.

5. Monte el panel.

8 mm (5/16”) hole

Orifice de 8 mm (5/16”)

Orificio de 8 mm (5/16”)

Volume control knob

Molette de réglage

du volume

Mando de control de

volumen

WARNING Remove the ignition key and disconnect the negative

⊖ terminal of the battery to prevent short circuits.

AVERTISSEMENT

Retirer la clé de contact et débrancher la borne négative

⊖ de la batterie pour éviter les court-circuits.

ADVERTENCIA

Retire la llave de encendido y desconecte el terminal negativo

⊖ de la batería para evitar cortocircuitos.

In a computer-equipped vehicle, when you remove the ⊖ terminal of the battery, the memory may disappear, or a defect may occur in the electrical system of the

vehicle (foreign car etc.). Consult your dealer for further details.

Dans un véhicule équipé d'un ordinateur, lorsque vous retirez la borne de la batterie, la mémoire peut disparaître ou un défaut peut se produire dans le système ⊖

électrique du véhicule (voiture étrangère, etc.). Consultez votre revendeur pour de plus amples détails.

En un vehículo equipado con ordenador, cuando extrae el terminal de la batería, la memoria puede desaparecer o puede producirse un defecto en el sistema ⊖
