DI-000-5G108-20C
GigaMax™ 5e Snap-In
Connectors
DESCRIPTION
GigaMax 5e Snap-In Connectors are designed for
voice/data, fax and internet applications. Featuring
dual-color wiring labels for T568A and T568B wiring
standards, these connectors offer dual-flexibility in
a single connector. When used with a complete
Category 5e cabling system, these connectors
meet or exceed channel-rated Category 5e
performance levels per TIA/EIA-568-B.
INSTALLATION
1. Remove about of cable jacket.
2. Determine which wiring scheme (T568A or
T568B) and note the associated color codes on
the label located on the sides of the connector.
The label also includes connector pin numbers.

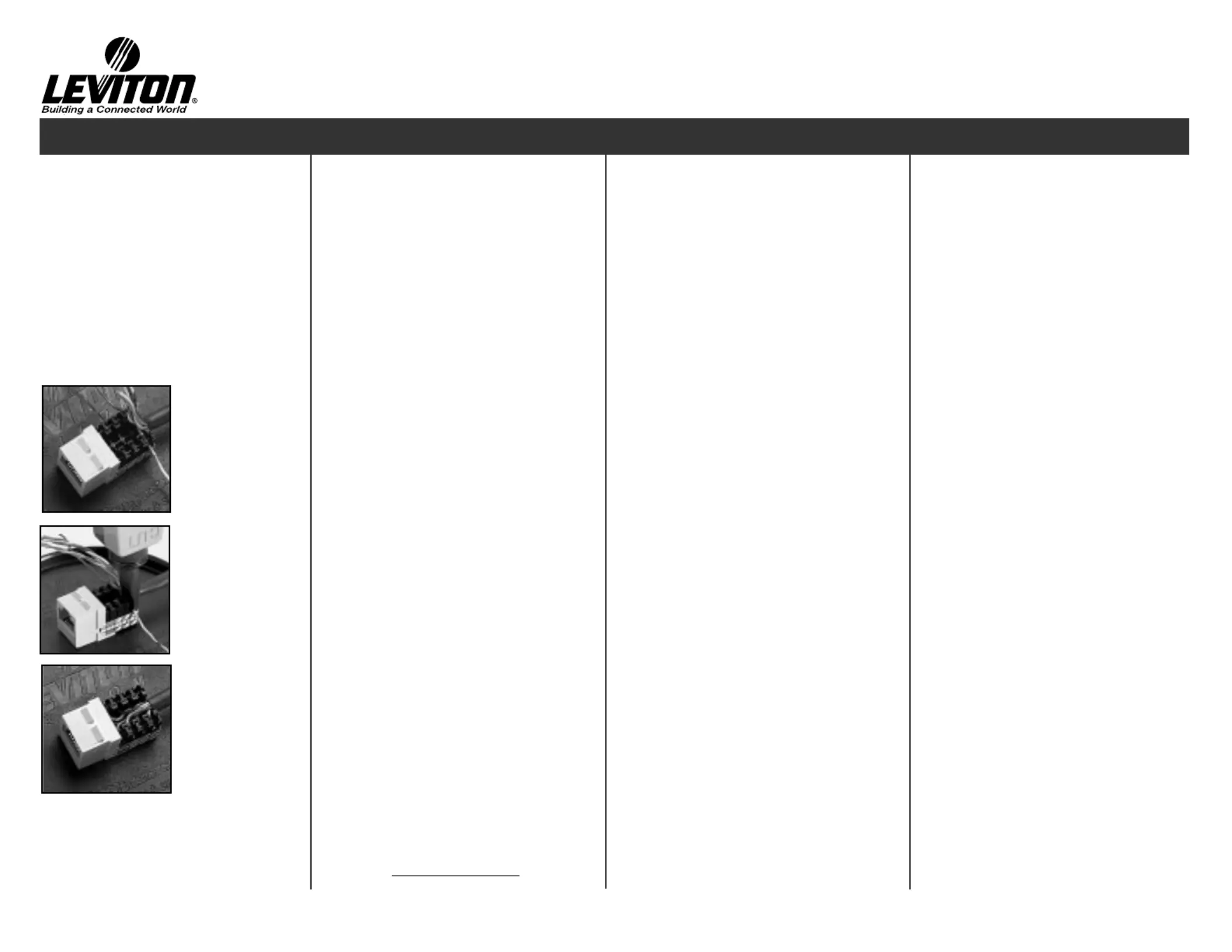

(Figure 1)
3. Route the wires for termination as shown in
Table 1. Terminate one pair at a time starting
from rear of connector. Terminating each pair
after placement will prevent crushing the inside
pairs with the punchdown tool. Lay cable in so
that jacket touches rear of connector as shown.
4. Using a 110 style punchdown tool, seat the
wires into the IDC slots. Maintain wire pair
twisting to within 1/2˝ of the IDC contact. Use
the cutting side of the tool to trim the excess
wire flush with the connector body. (Figure 2
and 3)
5. Place the dust cap over the terminated wires for
secure connection and added strain relief.
6. Insert connector assembly into platform or
wallplate. Note the UP position of the
connector.
For immediate product information, or applications
assistance, call a Leviton Voice and Data
Applications Engineer at 1-800-824-3005.
(International: 425-486-2222). Or visit Leviton’s
website at www.levitonvoicedata.com.
Connecteur enclenchable
GigaMaxMC 5e
DESCRIPTION
Ces connecteurs enclenchables GigaMax sont conçus
pour les applications de transmission de la voix/de
données, de télécopie et d’Internet. Dotés d’étiquettes
de terminaison bicolores, ils offrent en outre une grande
souplesse en s’adaptant aux modes de câblage T568A
et T568B. Utilisés dans le système complet approprié, ils
présentent également un rendement de voies de
catégorie 5e égal ou supérieur à celui décrit dans les
normes TIA/EIA-568-B.
INSTALLATION
1. Dégainer le câble sur un peu plus de 6 cm.
2. Examiner les étiquettes de terminaison (sur les côtés
du connecteur) pour déterminer le chromocodage
correspondant au mode de câblage utilisé (T568A ou
T568B). Ces étiquettes indiquent également les
numéros de broche (figure 1).
3. Acheminer les fils en vue de leur terminaison, tel
qu’indiqué au ; raccorder les paires une àtableau 1
une, en commençant à l’arrière du connecteur. En
effectuant ainsi la terminaison de chacune des
paires après les avoir placées, on évite d’écraser les
paires centrales avec le percuteur. Placer le câble de
manière à ce que la gaine touche l’arrière du
connecteur, tel qu’illustré.
4. Se servir ensuite d’un percuteur de type 110 pour
enfoncer les fils dans les fentes IDC. S’assurer que
les paires restent torsadées jusqu’à une distance
maximale d’environ 13 mm des contacts IDC. Utiliser
le tranchant du percuteur pour couper le fil
excédentaire à l’égalité du corps du connecteur
(figures 2
et 3).
5. Mettre le capuchon pare-poussière sur les
terminaisons afin de les protéger et de réduire
davantage la tension exercée sur les fils.
6. Insérer le connecteur assemblé dans une plate-forme
ou une plaque murale en orientant la mention « UP »
vers le haut.
Instructions for Use Directives d’utilisation Instrucciones de uso
GigaMaxTM 5e Snap-in
Connector
Connecteur
enclenchable
GigaMaxMC 5e
Conector Instantáneo
GigaMaxMR 5e
5G108-R*5
Conector Instantáneo
GigaMaxMR 5e
DESCRIPCIÓN
Los Conectores Instantáneos GigaMax Categoría 5e
están diseñados para aplicaciones de voz/datos, fax e
internet. Estos conectores ofrecen flexibilidad p1-ya que
con su etiquetas de doble color pueden ser utilizados
con cableado T568A y T568B. Cuando son utilizados en
sistemas completos Categoría 5e, estos conectores
cumplen o exceden los requisitos de Categoría 5e
establecidos por TIA/EIA-568-B
INSTALACIÓN
1. Remueve aproximadamente 5cm. del aislamiento.
2. Seleccione su configuración de cableado (T568A o
T568B) y observe los códigos de color en la
etiqueta localizada sobre el lado del conector. La
etiqueta también incluye los meros de las
clavijas. (Ilustración 1)
3. Presente los cables para ser terminados como se
muestra en la Tabla 1. Conecte un par a la vez,
comenzando por la parte posterior del conector.
Conecte cada par luego de presentarlo para evitar
pellizcar los pares internos con la herramienta de
impacto. Presente el cable de forma que el
aislamiento toque la parte posterior del conector
como se muestra.
4. Conecte los cables en las ranuras tipo IDC
utilizando una herramienta de impacto estilo 110.
Mantenga el trenzado del cable a no mas de 13mm
del contacto IDC. Utilice el lado de la cuchilla de la
herramienta para cortar el cable a ras del conector.
(Ilustraciones 2 y 3)
5. Coloque la tapa sobre los cables para asegurar la
conexión y proteger contra tirones.
6. Inserte el conector en un marco de pared o en su
lugar definitivo. Respete la orientación del conector
(“UP” debe quedar hacia arriba).
A Division of Leviton Manufacturing Co.,Inc.
Phone: (425) 485-4288
Fax: (425) 483-5270
www.levitonvoicedata.com
1
2
3
