English

CONTENTS

Product Safety and RF Exposure

for Portable Two-Way Radios . . . . . . . . . . 2

Features . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Control and Functions . . . . . . . . . . . . . . . 3

Display . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Package Contents . . . . . . . . . . . . . . . . . . 5

Install the Battery . . . . . . . . . . . . . . . . . . . 5

Battery Level and Low Battery Alert . . . . . 5

Charging the Radio . . . . . . . . . . . . . . . . . . 5

Charging the Battery . . . . . . . . . . . . . . . . 6

Using the Radio . . . . . . . . . . . . . . . . . . . . 6

Turning the Radio on and Adjusting the

Volume . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Adjusting the Sound (Key tone) . . . . . . . . 7

Talking on Your Radio . . . . . . . . . . . . . . . 7

LCD Backlight . . . . . . . . . . . . . . . . . . . . . 7

Navigating through the Menu . . . . . . . . . . 7

Select Menu . . . . . . . . . . . . . . . . . . . . . . . 8

Choosing a Channel . . . . . . . . . . . . . . . . . 8

Choosing a Sub-code . . . . . . . . . . . . . . . . 8

Dual Watch Mode . . . . . . . . . . . . . . . . . . . 9

Stopwatch Activation. . . . . . . . . . . . . . . . . 9

Key lock Activation . . . . . . . . . . . . . . . . . . 9

Mode Menu . . . . . . . . . . . . . . . . . . . . . . 10

Channel Scan Feature . . . . . . . . . . . . . . 10

Monitor Mode Feature . . . . . . . . . . . . . . 11

Voice Operated Transmission . . . . . . . . 11

Transmitting a Call Tone . . . . . . . . . . . . 12

Key Tone. . . . . . . . . . . . . . . . . . . . . . . . . 12

Roger Beep . . . . . . . . . . . . . . . . . . . . . . 12

Automatic Power Save Feature . . . . . . . 13

Auto Power Off . . . . . . . . . . . . . . . . . . . . 13

Room Monitor Feature . . . . . . . . . . . . . . 13

Specifications . . . . . . . . . . . . . . . . . . . . . 14

Frequency Chart . . . . . . . . . . . . . . . . . . . 14

CTCSS Chart (Hz) . . . . . . . . . . . . . . . . . 15

DCS Code . . . . . . . . . . . . . . . . . . . . . . . 16

Warranty Information . . . . . . . . . . . . . . . 17

What is Not Covered by the Warranty . . 17

MOTO 7794.book Page 1 Tuesday, June 29, 2010 3:16 PM

English

Product Safety and

RF Exposure for Portable

Two-Way Radios

ATTENTION!

Before using this product, read the RF energy

awareness information and operating

instructions in the Product Safety and RF

Exposure booklet to ensure compliance with RF

energy exposure limits.

Features

• 8 PMR Channels

• 121 Sub-Codes (38 CTCSS Codes & 83 DCS

codes)

• Up to 8 km Range*

• Internal VOX Circuitry

• 5 Selectable Call Tone Alerts

• Backlit LCD Display

• Headset Jack for Optional Headset

• Roger Beep

•Up timer

• Room Monitor

• Battery Charger

• Battery level Meter

• Channel Monitor

• Channel Scan

• Dual Watch

• Keypad Lock

• Auto Power Off function

* Range may vary depending on environmental and/or

topographical conditions

Before using this product, read

the operating instructions for safe

usage contained in the Product

Safety and RF Exposure booklet

enclosed with your radio.

Caution

MOTO 7794.book Page 2 Tuesday, June 29, 2010 3:16 PM

English

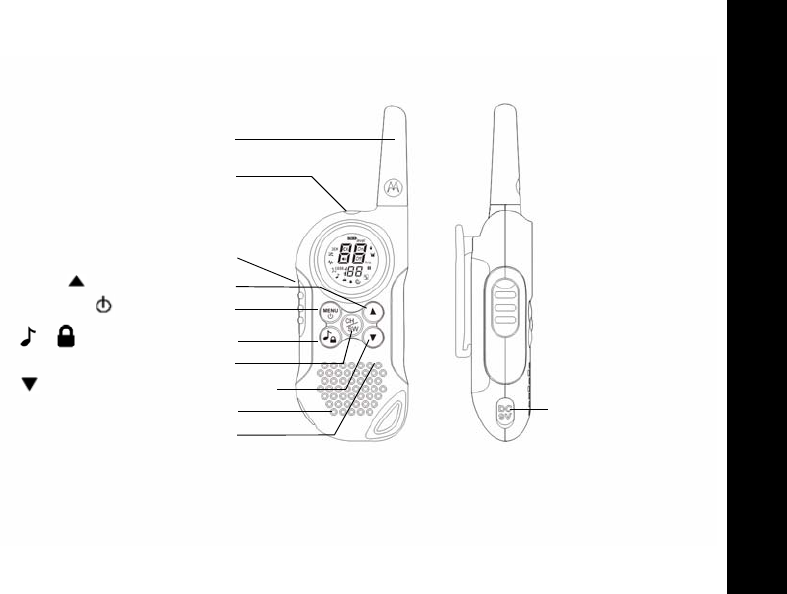

Controls and Functions

Antenna

PTT (Push-To-Talk) Key

(Volume/Channel up) Key

(Volume/Channel down) Key down)

Microphone

Speaker DC IN 9V Jack

MENU/ (Menu/Power) Key

/ (Call/Lock) Key

Channel/Stopwatch

Headset jack

(Headset is

not included)

MOTO 7794.book Page 3 Tuesday, June 29, 2010 3:16 PM

English

Display

1. Battery Level Meter

2. Dual Watch Indicator

3. Scan Indicator

4. Monitor Indicator

5. VOX Indicator

6. Sending call tone/Call tone

7. Key Tone Indicator

8. Roger beep tone Indicator

9. APO (Auto power off) Indicator

10. Room monitor Indicator

11. Transmit/Receive Indicator

12. Keypad Lock Indicator

MOTO 7794.book Page 4 Tuesday, June 29, 2010 3:16 PM

English

Congratulations on your purchase of the TLKR

T6 radio. This product is a lightweight, palm-

sized radio. Use it at sporting events to stay in

contact with family and friends, hiking, skiing,

outdoors for vital communication. This compact,

state-of-the-art device is equipped with many

features.

Package Contents

Your package contains two TLKR T6 radios,

two belt clips, one charging cradle, AC adapter,

two battery support brackets, two rechargeable

NiMH battery packs, and this reference guide.

You may operate the unit 4 AAA alkaline

batteries (not included).

Install the Battery

Your TLKR T6 radio uses the NiMH battery

pack or 4 AAA alkaline batteries (not included).

If alkaline batteries are used, we recommend

using high quality alkaline batteries.

To install the NiMH battery pack:

1) Make sure your radio is OFF.

2) Remove the battery compartment door by

pressing the tab at the bottom of the

compartment door, allowing the door to be

removed.

3) Install the NiMH battery pack into the battery

compartment. Be certain to follow the + and –

symbols in the compartment. Installing the

battery pack incorrectly will prevent the unit

from operating.

4) Replace the battery compartment door.

Battery Level and Low Battery Alert

This unit has a battery level meter on the

display to indicate the status of the batteries.

When the battery in the unit is low, the battery

level meter icon will flash. Recharge

the NiMH rechargeable batteries immediately.

Charging the Radio

If you use the rechargeable NiMH battery pack,

two TLKR T6 radios can be charged directly or

by using the supplied charging cradle.

Make sure to turn the radio OFF before

placing the radio in the charging cradle.

Otherwise the battery level meter icon won’t

indicate properly.

TLKR_T6_EN.fm Page 5 Monday, July 5, 2010 10:56 AM

English

Direct Charge:

1. Connect the DC adapter’s plug to the radio’s

DC IN 9V jack and plug the other end to a

vehicle's accessory power outlet.

Using the Charging Cradle:

1. Connect the AC adapter to DC IN 9V and to

a standard electrical outlet.

2. Set the charging cradle on the desk or

tabletop, and place the radio in the charging

cradle with the keypad facing forward.

3. Make sure that the LED illuminates. Charge

the battery pack for 16 hours and remove the

radio from the charging cradle after charge.

Note:The charge indicator LEDs will remain

on as long as the radios are left in the

charger.

Charging the battery

You can charge the NiMH battery pack itself

using the included battery support bracket.

1. Place the battery support bracket into the

charging cradle.

2. Install the NiMH battery pack applying its

charging contacts to those of charging

cradle. Installing the batteries incorrectly will

prevent the unit from charging.

3. Make sure that the LED illuminates. Charge

the battery pack for 16 hours .

Note:The charge indicator LEDs will remain

on as long as the radios are left in the

charger.

Using the Radio

In order to get the most out of your new radio,

read this reference guide completely before

attempting to operate the unit.

Turning the Radio On and Adjusting the

Volume

1. Press and hold the MENU/ key to turn the

radio ON, and increase the volume by

pressing the key. To decrease the

volume, press the key.

2. Press and hold the MENU/ key again to

turn the radio OFF.

MOTO 7794.book Page 6 Tuesday, June 29, 2010 3:16 PM

English

Adjusting the Sound (Key tone)

Your radio emits a beep each time one of the

keys (except for the PTT and key) is

pressed. To turn this sound OFF or ON, press

MENU/ button 5 times, the Key tone icon is

flashing. Press the key to switch ON. Press

the key to switch OFF.

Talking on Your Radio

To talk to others using the radio:

1. Press and hold the PTT key and speak in a

clear, normal voice about 5-8 cms away from

the microphone. While you are transmitting,

the icon will appear on the display. To

avoid cutting off the first part of your

transmission, pause slightly after pressing

the PTT button before you start talking.

2. When you have finished speaking, release

the PTT key. You can now receive incoming

calls. While receiving, the icon will appear

on the display.

Note:When you continue to transmit for 60

seconds, the radio emits a TX Time Out

tone and the icon flashes. The radio

will stop transmitting.

LCD Backlight

The LCD backlight will automatically turn ON

when any key (except for PTT) is pressed. The

LCD display will illuminate for 10 seconds after

the last key pressed.

Navigating through the Menu

To access the advanced features of the TLKR

T6 your radio has two Menu functions.

1. To enter the Menu, press the MENU/ key.

2. Additional presses of the MENU/ key will

advance you through the Menu until exiting

to "Normal" operating mode.

MOTO 7794.book Page 7 Tuesday, June 29, 2010 3:16 PM

English

Select Menu

Your radio navigates through Select Menu as

follows:

Choosing a Channel

Your radio has 8 channels and 121 Sub-codes

you can use to talk to others. In order to speak

to someone, each of you must set to the same

channel and Sub-code.

To choose a channel:

1. Enter the Select Menu. Channel Indicator will

blink.

2. Press the or key to increase or

decrease the channel number displayed. If

you press and hold the or key, the

channel number increase or decrease

continuously.

3. Go to Sub-code setting to choose a

Sub-code.

Choosing a Sub-code

Allocating a Sub-code to your radio will help to

reduce interference but remember that the

radios that have different Sub-codes set will not

be able to communicate with each other. Each

of the channels 1-8 may have any one of the

codes from 0 to 121.

1. Enter the Select Menu. Advance through the

Select Menu until the Sub-code indicator

blinks.

2. Press the or key to increase or

decrease the channel number displayed. If

you press and hold the or key, the

channel number increase or decrease

continuously.

3. Exit the Select Menu.

MOTO 7794.book Page 8 Tuesday, June 29, 2010 3:16 PM

English

Dual Watch Mode

Your radio can scan the current channel and

another channel alternately. You need to set a

channel number and its Sub-code for another

channel.

To set another channel and start Dual Watch:

1. Navigate through the Select Menu until the

2CH CH icon blinks.

2. Press the or to select the channel

number, then press the key.

3. Press the or to select the Sub-code,

then press the key.

Note:If you set the same channel number and

Sub-code as the current channel, Dual

Watch doesn’t work.

To turn the Dual Watch mode OFF:

Press the key then set to OFF mode.

Stopwatch Activation

You can use this radio as Stopwatch timer. It

can time up to 60 minutes and 59 seconds.

Note:You can receive incoming signals during

this mode.

To use the Stopwatch Timer

1. Press and hold the key until Stopwatch

timer will display.

2. Press to start Stopwatch timer. Pressing

the key again will pause the timer.

3. Press the key to reset the Stopwatch

timer.

4. Press and hold the key to exit the

Stopwatch timer function

Key Lock Activation

To Lock the keypad:

Press and hold the / key. The icon

appears.

To Unlock the keypad:

Press and hold the / key again. The

icon disappears.

MOTO 7794.book Page 9 Tuesday, June 29, 2010 3:16 PM

English

Mode Menu

Your radio navigates through Select Menu as

follows:

Channel Scan Feature

Your TLKR T6 radio has a channel scan feature

that allows you to easily scan all 8 channels.

When an active channel is detected, the radio

will pause on that channel until the channel is

clear. Then after a 2 second pause, the radio

will continue scanning. Pressing the PTT key

while the scan is paused on a channel will allow

you to transmit on that channel and exit scan

mode.

To turn the channel scan ON:

1. Enter the Mode Menu. Advance through the

menu until icon blinks. Press the key

to turn the Scan function On. Scanning

channel will start and the Scan icon is

displayed.

To turn the Scan OFF:

1. Press the MENU/ the scan icon blinks,

press key to turn Off the Scan function.

5 levels

MOTO 7794.book Page 10 Tuesday, June 29, 2010 3:16 PM

English

Monitor Mode Feature

Your TLKR T6 allows you to listen for weak

signals on the current channel at the press of a

key.

To turn the Monitor mode ON:

1. Enter the Mode Menu. Advance through the

menu until the icon blinks. Press the

key to turn the Monitor function On.

Monitoring channel will start and the Monitor

icon is displayed.

To turn the Monitor OFF:

2. Press the MENU/ and advance through

the Monitor mode. Press the key to turn

Off the Monitor function.

Voice Operated Transmission

Your TLKR T6 radio is equipped with a user

selectable Voice Operated Transmitter (VOX)

that can be used for automatic voice

transmissions. The VOX feature is designed for

hands-free purposes. Transmission is initiated

by speaking into the microphone of the radio or

headset (headset is not included) instead of

pushing the PTT key.

To select the VOX level:

1. Enter the Mode Menu. Advance through the

Menu until the icon blinks. The current

level (OFF. 1-5) also blinks. Level Off

disables VOX, while levels 1-5 set the

sensitivity of the VOX circuit.

2. Press the or key to select the desired

VOX sensitivity level. Use Level 1 in quiet

environments, and use level 5 in very noisy

environments. You can find the appropriate

sensitivity level by speaking into the

microphone. If the icon flashes, your voice

is accepted.

3. Exit the Select Menu.

Note:When you continue to transmit using the

VOX function for 60 seconds, the radio

emits a TX Time Out tone and the icon

flashes for 5 seconds.

MOTO 7794.book Page 11 Tuesday, June 29, 2010 3:16 PM

English

Transmitting a Call Tone

Your TLKR T6 radio is equipped with 5

selectable call tones that will be transmitted

when the / key is pressed.

To select a call tone:

1. Enter the Mode Menu. Advance through the

menu until the icon blinks. The current

call tone number (1-5) also blinks.

2. Press the or key to increase or

decrease the number to the desired call tone.

Each tone will be heard through the speaker.

3. Exit the Select Menu.

To transmit the selected call tone, press the

key. The selected tone will automatically be

transmitted for a fixed length of time. Call tone

will be cancelled when the PTT key is pressed.

Key Tone

Your radio emits a tone each time one of the

keys (except for the PTT key) is pressed.

To turn the Key tone ON or OFF:

1. Enter the Mode Menu. Advance through the

menu until the icon blinks.

2. Press the key to turn On or key to turn

Off the key tone.

3. Exit the Select Menu.

Roger Beep

Roger Beep is a BEEP that is sent to notify the

end of transmission (PTT and VOX

transmission). Roger Beep can be heard

through the speaker when Key Beep is on. It is

transmitted even if Key Beep is turned off.

However, Roger Beep will not be heard from

the speaker.

To turn Roger Beep OFF or ON:

1. Enter the Mode Menu. Advance through the

menu until the icon blinks.

2. Press the key to turn On or key to turn

Off the Roger Beep tone.

3. Exit the Select Menu.

MOTO 7794.book Page 12 Tuesday, June 29, 2010 3:16 PM

English

Automatic Power Save Feature

Your radio has a unique circuit designed to

dramatically extend the life of the batteries. If

there is no transmission nor an incoming call

within 3 seconds, your radio switches to the

Power Save mode. The radio is still able to

receive transmissions in this mode.

Auto Power Off

Auto Power Off feature allows you to set the

time that the radio turns off automatically.

1. Enter the Mode Menu. Advance through the

menu until the icon blinks.

2. Press the or key to select the time

from Off, 60, 120 and 180 minutes.

3. Exit the Select Menu.

Room Monitor Feature

You can use one of your TLKR T6 radios as a

room monitor and use the other radio to listen

to and keep a check on the voice in another

room. When you set the room monitor feature,

the monitoring radio will detect voice/noises

(according to the sensitivity level you set) and

transmit back to the listening radio without

pushing the PTT key. The monitoring radio is

not able to receive any transmissions in this

mode.

To turn the Room Monitor ON or OFF:

1. Enter the Mode Menu. Advance through the

menu until the icon blinks.

2. Press the key to turn On or key to turn

Off the key tone.

3. Exit the Select Menu.

Note:

- Pressing the PTT key in Room Monitor mode is

invalid and the radio emits PTT Error Tone.

- When the voice/noise in another room continues

more than 60 seconds, the monitoring radio

stops monitoring for 5 second, and resumes.

MOTO 7794.book Page 13 Tuesday, June 29, 2010 3:16 PM

English

Specifications Frequency Chart (MHz)

Approved Accessories List

Please contact your dealer or retailer to purchase

these accessories.

Channels 8 PMR

Sub-Codes 121 (38 CTCSS and

83 DCS Codes)

Operating

Frequency 446.00625 - 446.09375 MHz

Power Source AAA Ni-MH battery Pack

4 AAA Alkaline Batteries

(not included)

Range Up to 8 km

Battery Life 16 Hours typical

Alkaline Bateries

14 Hours typical

NiMH Battery pack

Ch. Freq.

1 446.00625

2 446.01875

3 446.03125

4 446.04375

5 446.05625

6 446.06875

7 446.08125

8 446.09375

Motorola Part

No. Description

MOTO 7794.book Page 14 Tuesday, June 29, 2010 3:16 PM

English

CTCSS Chart (Hz)

Code No. Tone Frequency

(HZ) Code No. Tone Frequency

(HZ)

0 Off 13 103.5 26 162.2

1 67.0 14 107.2 27 167.9

2 71.9 15 110.9 28 173.8

3 74.4 16 114.8 29 179.9

4 77.0 17 118.8 30 186.2

5 79.7 18 123.0 31 192.8

6 82.5 19 127.3 32 203.5

7 85.4 20 131.8 33 210.7

8 88.5 21 136.5 34 218.1

9 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

MOTO 7794.book Page 15 Tuesday, June 29, 2010 3:16 PM

English

DCS Code

Code

No. Code Code

No. Code

39 023 53 114 67 174 81 315 95 445 109 631

40 025 54 115 68 205 82 331 96 464 110 632

41 026 55 116 69 223 83 343 97 465 111 654

42 031 56 125 70 226 84 346 98 466 112 662

43 032 57 131 71 243 85 351 99 503 113 664

44 043 58 132 72 244 86 364 100 506 114 703

45 047 59 134 73 245 87 365 101 516 115 712

46 051 60 143 74 251 88 371 102 532 116 723

47 054 61 152 75 261 89 411 103 546 117 731

48 065 62 155 76 263 90 412 104 565 118 732

49 071 63 156 77 265 91 413 105 606 119 734

50 072 64 162 78 271 92 423 106 612 120 743

51 073 65 165 79 306 93 431 107 624 121 754

52 074 66 172 80 311 94 432 108 627

MOTO 7794.book Page 16 Tuesday, June 29, 2010 3:16 PM

English

Warranty Information

The authorized Motorola dealer or retailer

where you purchased your Motorola two-way

radio and/or original accessories will honour a

warranty claim and/or provide warranty service.

Please return your radio to your dealer or

retailer to claim your warranty service. Do not

return your radio to Motorola.

In order to be eligible to receive warranty

service, you must present your receipt of

purchase or a comparable substitute proof of

purchase bearing the date of purchase. The

two-way radio should also clearly display the

serial number. The warranty will not apply if the

type or serial numbers on the product have

been altered, deleted, removed, or made

illegible.

What Is Not Covered By The Warranty

Defects or damage resulting from use of the

product in other than its normal and customary

manner or by not following the instructions in

this user manual.

Defects or damage from misuse, accident or

neglect.

Defects or damage from improper testing,

operation, maintenance, adjustment, or any

alteration or modification of any kind.

Breakage or damage to aerials unless caused

directly by defects in material or workmanship.

Products disassembled or repaired in such a

manner as to adversely affect performance or

prevent adequate inspection and testing to

verify any warranty claim.

Defects or damage due to range.

Defects or damage due to moisture, liquid or

spills.

All plastic surfaces and all other externally

exposed parts that are scratched or damaged

due to normal use.

Products rented on a temporary basis.

Periodic maintenance and repair or

replacement of parts due to normal usage, wear

and tear.

MOTO 7794.book Page 17 Tuesday, June 29, 2010 3:16 PM

English

The Motorola products described in this manual

may include copyrighted Motorola programs,

stored semiconductor memories or other

media. Laws in the United States and other

countries preserve for Motorola, certain

exclusive rights for copyrighted computer

programs, including the exclusive right to copy

or reproduce in any form, the copyrighted

Motorola programs.

Accordingly, any copyrighted Motorola

computer programs contained in the Motorola

products described in this manual may not be

copied or reproduced in any manner without

express written permission of Motorola.

Furthermore, the purchase of Motorola

products shall not be deemed to grant either

directly or by implication, estoppel, or

otherwise, any license under the copyrights,

patents or patent applications of Motorola,

except for the normal non-exclusive royalty free

license to use that arises by operation of law in

the sale of a product.

MOTOROLA, the Stylized M Logo and all other

trademarks indicated as such herein are

trademarks of Motorola, Inc. ® Reg. U.S. Pat. &

Tm. Off.

MOTO 7794.book Page 18 Tuesday, June 29, 2010 3:16 PM

Français

SOMMAIRE

Sécurité et exposition aux fréquences radio

pour portatifs émetteurs-récepteurs . . . . . 2

Caractéristiques . . . . . . . . . . . . . . . . . . . . 2

Commandes et fonctions . . . . . . . . . . . . . 3

Ecran . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Contenu de l'emballage . . . . . . . . . . . . . . 5

Installation de la batterie . . . . . . . . . . . . . 5

Niveau de charge et avertissement de

batterie faible . . . . . . . . . . . . . . . . . . . . . . 5

Pour charger la radio . . . . . . . . . . . . . . . . 5

Charge de la batterie . . . . . . . . . . . . . . . . 6

Utilisation de la radio . . . . . . . . . . . . . . . . 6

Pour allumer la radio et régler le volume

sonore . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Réglage de la tonalité des touches . . . . . 7

Pour émettre avec votre radio . . . . . . . . . 7

Éclairage de l’écran LCD . . . . . . . . . . . . . 7

Navigation dans le menu . . . . . . . . . . . . . 7

Menu Sélection . . . . . . . . . . . . . . . . . . . . 8

Choisir un canal . . . . . . . . . . . . . . . . . . . . 8

Choisir un sous-code . . . . . . . . . . . . . . . . 8

Mode Double écoute . . . . . . . . . . . . . . . . 9

Activation Chronomètre. . . . . . . . . . . . . . . 9

Verrouillage du clavier. . . . . . . . . . . . . . . . 9

Mode Menu . . . . . . . . . . . . . . . . . . . . . . 10

Balayage des canaux . . . . . . . . . . . . . . 10

Mode Écoute . . . . . . . . . . . . . . . . . . . . . 11

Émission avec commande vocale . . . . . 11

Pour envoyer une tonalité d’appel . . . . . 12

Tonalité des touches . . . . . . . . . . . . . . . . 12

Bip de confirmation . . . . . . . . . . . . . . . . . 12

Économiseur automatique d’énergie . . . 13

Extinction automatique . . . . . . . . . . . . . . 13

Écoute Bébé . . . . . . . . . . . . . . . . . . . . . . 13

Spécifications . . . . . . . . . . . . . . . . . . . . . 14

Table des fréquences (MHz) . . . . . . . . . 14

Liste des accessoires approuvés . . . . . . 14

Table des codes CTCSS (Hz) . . . . . . . . 15

Table des codes DCS . . . . . . . . . . . . . . . 16

Informations sur La Garantie . . . . . . . . . 17

Ce Qui N'est Pas Couvert Par

La Garantie . . . . . . . . . . . . . . . . . . . . . . . 17

Informations sur Les Droits d'Auteur . . . . 18

MOTO 7794.book Page 1 Tuesday, June 29, 2010 3:16 PM

Français

Sécurité et exposition aux fréquences

radio pour portatifs émetteurs-récepteurs

ATTENTION !

Avant d’utiliser ce produit, veuillez lire les

informations sur l’exposition à l’énergie

électromagnétique et les instructions

d’utilisation contenues dans la brochure

« Sécurité du produit et exposition à l’énergie

électromagnétique » fournie avec votre radio,

pour être certain de respecter les limites

d’exposition à l’énergie électromagnétique.

Caractéristiques

• 8 canaux PMR

• 121 sous-codes (38 codes CTCSS et 83

codes DCS)

• Jusqu’à 8 km de portée *

• Circuit interne VOX

• 5 tonalités d’avertissement d’appel

sélectionnables.

• Affichage LCD rétroéclairé

• Jack pour casque audio optionnel

• Bip de confirmation

• Chronomètre

• Écoute Bébé

• Chargeur de batterie

• Indicateur du niveau de charge

• Écoute des canaux

• Balayage des canaux

• Double écoute

• Verrouillage du clavier

• Extinction automatique

* La portée peut varier selon les conditions

topographiques et/ou environnementales.

Avant d’utiliser ce produit, lisez

les instructions de sécurité

présentées dans la brochure

« Normes de sécurité et

d’exposition à l’énergie de

radiofréquence », fournie avec

votre radio.

Avertissemen

MOTO 7794.book Page 2 Tuesday, June 29, 2010 3:16 PM

Français

Commandes et fonctions

Antenne

Alternat

Volume/Canal suivant

MON Écoute

Volume/Canal précédent

SEL/ Sélect./Verrou

Microphone

Haut-parleur Jack IN 9 V CC

Jack (pour casque

audio non fourni)

MENU/ Menu/Allumage

Touche d’appel

Antenne

Alternat

Volume/Canal suivant

(Volume / Canal inf.) Touche Bas

Microphone

Haut-parleur Jack IN 9 V CC

MENU/ Menu/Allumage

/ Touche (Appel / Verrouillage)

Canal / Chronomètre

Jack (pour casque

audio non fourni)

MOTO 7794.book Page 3 Tuesday, June 29, 2010 3:16 PM

Français

Ecran

1. Indicateur du niveau de charge

2. Indicateur Double écoute

3. Indicateur de balayage

4. Icône Mode Écoute

5. Icône VOX

6. Envoi de tonalité d’appel / Tonalité d’appel

7. Icône Tonalité de touches

8. Icône Bip de confirmation

9. Indicateur d’extinction automatique

10. Icône Écoute Bébé

11. Indicateur d’émission/réception

12. Témoin de verrouillage du clavier

MOTO 7794.book Page 4 Tuesday, June 29, 2010 3:16 PM

Français

Nous vous félicitons d’avoir choisi une radio

TLKR T6. C’est un modèle léger qui tient

facilement dans la main. Vous pouvez l’utiliser

pour rester en contact avec la famille, les amis,

en randonnée, au ski, ou autres activités de

plein-air, et assurer des communications

vitales. Ce modèle état de l’art est compact, mais

offre un grand nombre de fonctions.

Contenu de l'emballage

L’emballage contient deux radios TLKR T6, deux

pinces de ceinture, un bac chargeur, un adaptateur

CA, deux supports de batterie, deux packs

batteries rechargeables NiMH et ce guide

d’utilisation. Vous pouvez utiliser votre radio avec

quatre piles alcalines AAA (non fournies).

Installation de la batterie

Votre radio TLKR T6 peut être alimentée par un

pack batterie NiMH ou par quatre piles alcalines

AAA (non fournies). Si vous choisissez cette

dernière option, nous vous conseillons d’utiliser

des piles alcalines de haute qualité.

Pour installer le pack batterie NiMH :

1. Vérifiez que la radio est éteinte.

2. Retirez la porte du compartiment en appuyant

sur l’onglet situé à sa partie inférieure.

3. Installez le pack batterie NiMH dans le

compartiment. Vérifiez que les polarités

(symboles + et - ) sont respectées dans le

compartiment. Si la batterie n’est pas installée

correctement, la radio ne peut pas fonctionner.

4. Remettez en place la porte du compartiment.

Niveau de charge et avertissement de

batterie faible

Votre radio est équipée d’un indicateur de charge

affiché à l’écran qui vous permet de connaître l’état

de la batterie. Lorsque le niveau de la batterie est

faible, l’indicateur clignote. Les batteries

rechargeables NiMH doivent être immédiatement

chargées.

Pour charger la radio

Si vous utilisez le pack batterie rechargeable

NiMH, vous pouvez recharger directement deux

radios TLKR T6 avec le bac chargeur fourni.

Vérifiez que la radio est éteinte avant de la

mettre dans le bac chargeur. L’indicateur de

charge ne peut pas fonctionner correctement

lorsque la radio n’est pas éteinte avant

d’effectuer une recharge.

MOTO 7794.book Page 5 Tuesday, June 29, 2010 3:16 PM

Français

Pour effectuer une charge directe :

1. Branchez la prise de l’adaptateur CC au jack IN

9 V CC de la radio. Branchez l’autre connecteur

à une prise d’alimentation pour accessoires sur

le véhicule.

Pour effectuer la charge avec le bac chargeur :

1. Branchez l’adaptateur CA au jack IN 9 V CC de

la radio et à une prise d’alimentation secteur

standard.

2. Posez le bac chargeur sur une surface

horizontale. Positionnez la radio dans le bac

chargeur pour que son clavier soit orienté vers

l’avant.

3. Vérifiez que le témoin s’allume. Chargez le pack

batterie pendant 16 heures et retirez la radio du

back chargeur dès que l'opération de charge est

terminée.

Remarque : Le témoin d’indicateur de charge

reste allumé tant que la radio reste

dans le chargeur.

Charge de la batterie

Vous pouvez charger le pack batterie NiMH seul à

l’aide du support de batterie fourni.

1. Placez le support de batterie dans le bac

chargeur.

2. Installez le pack batterie NiMH dans le bac

chargeur en vérifiant que leurs bornes sont en

contact. Si le pack batterie n’est pas installé

correctement, le chargeur ne pourra pas

fonctionner.

3. Vérifiez que le témoin s’allume. Chargez le pack

batterie pendant 16 heures.

Remarque : Le témoin d’indicateur de charge

reste allumé tant que le pack batterie

reste dans le chargeur.

Utilisation de la radio

Pour utiliser votre nouvelle radio de manière

optimale, lisez attentivement ce guide dans sa

totalité avant d’essayer d’utiliser la radio.

Pour allumer la radio et régler le volume

sonore

1. Appuyez et maintenez la touche MENU/ pour

allumer la radio. Appuyez sur la touche pour

augmenter le volume. Pour baisser le volume,

appuyez sur la touche .

2. Appuyez et maintenez la touche MENU/ pour

éteindre la radio.

MOTO 7794.book Page 6 Tuesday, June 29, 2010 3:16 PM

Français

Réglage de la tonalité des touches

Une tonalité retentit chaque fois que vous appuyez

sur l'une des touches (sauf l’Alternat et la touche

). Pour activer et désactiver cette tonalité,

appuyez 5 fois sur la touche MENU/ . L’icône

Tonalité des touches clignote. Pour activer la

tonalité des touches, appuyez sur la touche .

Appuyez sur la touche pour désactiver.

Pour émettre avec votre radio

Lorsque vous voulez parler à d'autres usagers :

1. Appuyez et maintenez l’Alternat et parlez d’une

voix normale dans le microphone placé entre 5

et 8 cm de la bouche. Chaque émission est

signalée par l’apparition de l’icône à l’écran.

Pour éviter que le début l’émission soit tronqué,

marquez une courte pause après avoir appuyé

sur l’Alternat et avant de parler.

2. Lorsque vous avez terminé de parler, relâchez

l’Alternat. Lorsque l’Alternat est relâché, vous

pouvez écouter/recevoir des appels. La réception

est signalée par l’affichage de l’icône .

Remarque : Lorsque vous parlez sans interruption

pendant 60 secondes, une tonalité de

limite de temps d’émission retentit et

l’icône clignote. La radio cesse

d’émettre.

Éclairage de l’écran LCD

L’écran LCD s’allume automatiquement lorsque

vous appuyez sur une touche quelconque (sauf

l’alternat). Il reste allumé pendant 10 secondes

après la dernière pression sur une touche.

Navigation dans le menu

Les fonctions avancées du TLKR T6 sont

présentées dans un menu.

1. Pour ouvrir le menu, appuyez sur la touche

MENU/ .

2. Pour faire défiler les options du menu, appuyez

répétitivement sur la touche MENU/ . Arrivée

à la fin de la liste des options du menu, la radio

ferme le menu et revient en mode "Normal".

MOTO 7794.book Page 7 Tuesday, June 29, 2010 3:16 PM

Français

Menu Sélection

Le menu Sélection propose successivement les

fonctions suivantes :

Choisir un canal

Votre radio vous permet d’utiliser 8 canaux et 121

sous-codes pour communiquer. Pour établir une

communication entre deux radios, chaque radio

doit être réglée sur le même canal et le même

sous-code.

Pour choisir un canal :

1. Ouvrez le menu Sélection. L’indicateur du canal

clignote.

2. Appuyez sur ou sur pour augmenter ou

diminuer le numéro du canal affiché. Si vous

maintenez la pression sur la touche ou ,

le numéro du canal défile en continu.

3. Passez au menu Sous-code pour choisir un

sous-code.

Choisir un sous-code

La sélection d’un sous-code permet de réduire les

interférences. Les radios doivent être réglées sur

le même sous-code pour pouvoir communiquer

entre elles. Chacun canal numéroté de 1 à 8 peut

utiliser l'un des sous-codes numérotés de 0 à 121.

1. Ouvrez le menu Sélection. Appuyez sur la

touche du Menu SEL jusqu'à ce que l’indicateur

de sous-code clignote.

2. Appuyez sur ou sur pour augmenter ou

diminuer le numéro du sous-code affiché. Si

vous maintenez la pression sur la touche ou

, le numéro du sous-code défile en continu.

3. Fermez le menu Sélection.

Canal /

Chronomètre Canal /

Numéro

de code

Double

Écoute

Double Écoute

activée

2ème numéro

de canal

2ème numéro

de code

Marche /

Arrêt

MOTO 7794.book Page 8 Tuesday, June 29, 2010 3:16 PM

Français

Mode Double écoute

Votre radio peut balayer alternativement deux

canaux. Vous devez, pour cela, sélectionner le

numéro de canal et le sous-code du deuxième

canal.

Pour sélectionner un deuxième canal et lancer le

mode Double écoute :

1. Parcourez le menu Sélection jusqu’à ce que

l’icône 2Ca Ca clignote.

2. Appuyez sur ou pour sélectionner le

numéro du canal, puis sur la touche .

3. Appuyez sur ou pour sélectionner le

sous-code, puis sur la touche .

Remarque : Si vous sélectionnez le même

numéro de canal et le même sous-

code que le canal actif, la fonction

Double écoute ne peut pas

fonctionner.

Pour désactiver le mode Double écoute :

Appuyez sur la touche puis choisissez l’option

Désactivé.

Activation Chronomètre

Votre radio intègre une fonction Chronomètre. Sa

durée maximale est de 60 minutes 59 secondes.

Remarque : des appels peuvent être reçus

pendant que cette fonction est

activée.

Pour utiliser le Chronomètre :

1. Appuyez et maintenez la touche jusqu’à ce

que le Chronomètre soit affiché.

2. Appuyez sur pour lancer le Chronomètre.

Appuyez à nouveau sur la touche pour

pauser le Chronomètre.

3. Appuyez sur pour réinitialiser le

Chronomètre.

4. Appuyez et maintenez pour quitter la

fonction Chronomètre.

Verrouillage du clavier

Pour verrouiller le clavier :

Appuyez et maintenez la touche /. L’icône

est affichée.

Pour déverrouiller le clavier :

Appuyez et maintenez à nouveau la touche /.

L’icône n’est plus affichée.

MOTO 7794.book Page 9 Tuesday, June 29, 2010 3:16 PM

Français

Mode Menu

Le menu Mode propose successivement les

fonctions suivantes :

Balayage des canaux

La fonction Balayage des canaux de votre

TLKR T6 vous permet de balayer facilement les

8 canaux disponibles. Lorsque la radio détecte un

canal actif, elle s’y arrête jusqu’à ce qu’il soit libre.

Après une pause de deux secondes, la radio

reprend le balayage. Appuyez sur l’Alternat

pendant que la radio est arrêtée sur un canal pour

émettre sur ce canal et quitter le mode Balayage.

Pour activer le balayage :

1. Ouvrez le menu Mode. Parcourez les options du

menu jusqu’à ce que l’icône clignote.

Appuyez sur la touche pour activer la

fonction Balayage. Le balayage des canaux

débute et l’icône Balayage est affichée.

Pour désactiver la fonction Balayage :

1. Appuyez sur la touche MENU/ et l’icône

Balayage clignote. Appuyez sur la touche

pour désactiver la fonction Balayage.

Normal Canal Mode

Écoute

Tonalité

d'appel

Tonalité des

touches

arc

Arrêt

5 Tonalités5 Niveaux

Lancer le

balayage Lancer

l’Écoute

Bip de

confirmation

Délai

Extinction

automatique

coute

Bébé Normal

Marche /

Arrêt

Marche /

Arrêt

1 h / 2 h / 3 h /

Désactivé

MOTO 7794.book Page 10 Tuesday, June 29, 2010 3:16 PM

Français

Mode Écoute

Votre TLKR T6 permet d’entendre les signaux

faibles sur le canal sélectionné en appuyant sur

une touche.

Pour activer le mode Écoute :

1. Ouvrez le menu Mode. Parcourez les options du

menu jusqu’à ce que l’icône clignote.

Appuyez sur la touche pour activer la

fonction Écoute. L’Écoute débute et l’icône

Écoute est affichée.

Pour désactiver la fonction Écoute :

2. Appuyez sur la touche MENU/ et parcourez

les options jusqu’au mode Écoute. Appuyez sur

la touche pour désactiver la fonction Écoute.

Émission avec commande vocale

Votre radio TLKR T6 est équipée d’un système de

commande vocale sélectionnable (fonction VOX)

qui permet de déclencher automatiquement

l’émission. Cette fonction VOX permet d’utiliser la

radio en mode Mains libres. L’émission est

déclenchée en parlant dans le microphone de la

radio ou du casque (non fourni) au lieu d’appuyer

sur l’Alternat.

Pour régler la sensibilité sonore de la fonction VOX :

1. Ouvrez le menu Mode. Parcourez les options du

menu jusqu’à ce que l’icône clignote. Le

niveau actuel clignote (Désactivé, 1-5). Le

niveau Désactivé ferme la fonction VOX. Les

niveaux 1 à 5 règlent la sensibilité du circuit

VOX activé.

2. Appuyez sur ou pour sélectionner le

niveau de sensibilité VOX requis. Choisissez le

niveau 1 lorsque vous êtes dans un

environnement calme, et le niveau 5 dans un

environnement très bruyant. Parlez dans le

microphone pour identifier la sensibilité la mieux

adaptée à la situation. Lorsque l’icône

clignote, votre voix a été correctement perçue

par le système.

3. Fermez le menu Sélection.

Remarque : Lorsque vous parlez sans interruption

pendant 60 secondes avec la fonction

VOX, une tonalité de limite de temps

d’émission retentit et l’icône

clignote pendant 5 secondes.

MOTO 7794.book Page 11 Tuesday, June 29, 2010 3:16 PM

Français

Pour envoyer une tonalité d’appel

Votre radio TLKR T6 offre 5 tonalités d’appel

sélectionnables que vous pouvez envoyer en

appuyant sur la touche / .

Pour sélectionner une tonalité d’appel :

1. Ouvrez le menu Mode. Parcourez les options du

menu jusqu’à ce que l’icône clignote. Le

numéro de la tonalité d’appel actuelle clignote

(1-5).

2. Appuyez sur ou sur pour augmenter ou

diminuer le numéro de la tonalité d’appel affiché.

Vous entendez chaque tonalité dans le haut-

parleur.

3. Fermez le menu Sélection.

Pour émettre la tonalité d’appel sélectionnée,

appuyez sur . La tonalité sélectionnée est

automatiquement émise pendant une durée

prédéterminée et fixe. L’émission de la tonalité

d’appel est annulée lorsque vous appuyez sur

l’Alternat.

Tonalité des touches

Une tonalité retentit chaque fois que vous

appuyez sur une des touches (sauf l'alternat).

Pour activer ou désactiver la Tonalité des

touches :

1. Ouvrez le menu Mode. Parcourez les options du

menu jusqu’à ce que l’icône clignote.

2. Appuyez sur la touche pour activer ou la

touche pour désactiver la Tonalité des

touches.

3. Fermez le menu Sélection.

Bip de confirmation

Ce bip signale la fin d’une émission (Alternat et

VOX). Si la tonalité des touches est activée, le bip

de confirmation est audible dans le haut-parleur. Il

est émis même si la tonalité des touches est

désactivée, mais dans ce cas il n’est pas audible

dans le haut-parleur.

Pour activer ou désactiver le bip de confirmation :

1. Ouvrez le menu Mode. Parcourez les options du

menu jusqu’à ce que l’icône clignote.

2. Appuyez sur la touche pour activer ou la

touche pour désactiver le Bip de

confirmation.

3. Fermez le menu Sélection.

MOTO 7794.book Page 12 Tuesday, June 29, 2010 3:16 PM

Français

Économiseur automatique d’énergie

Votre radio est équipée d’un circuit spécial qui

permet de prolonger considérablement

l’autonomie de la batterie. En l’absence d’émission

ou d’appel reçu pendant 3 secondes, votre radio

passe en mode Économiseur d’énergie. Dans ce

mode, la radio peut recevoir tous les appels qui lui

sont destinés.

Extinction automatique

Cette fonction vous permet de déterminer la durée

de fonctionnement de votre radio avant son

extinction automatique.

1. Ouvrez le menu Mode. Parcourez les options du

menu jusqu’à ce que l’icône clignote.

2. Appuyez sur la touche ou pour régler le

délai d’extinction. Vous pouvez choisir

Désactivé, 60, 120 et 180 minutes.

3. Fermez le menu Sélection.

Écoute Bébé

Vous pouvez placer l'une de vos deux radios

TLKR T6 dans une pièce et écouter ce qui s’y

passe avec l’autre radio depuis une autre pièce.

Lorsque cette fonction est activée, la radio source

détecte les voix/bruits audibles à proximité (selon

le niveau de sensibilité choisi) et les transmet à la

radio cible sans qu’il soit nécessaire d’appuyer sur

l’Alternat. Dans ce mode, la radio source ne peut

pas recevoir.

Pour activer ou désactiver la fonction Écoute

Bébé :

1. Ouvrez le menu Mode. Parcourez les options du

menu jusqu’à ce que l’icône clignote.

2. Appuyez sur la touche pour activer ou la

touche pour désactiver la fonction Écoute

Bébé.

3. Fermez le menu Sélection.

Remarque :

- Si vous appuyez sur l’Alternat lorsque la radio

est en mode Écoute bébé, une tonalité d’erreur

retentit. L’Alternat est désactivé dans ce mode.

- Lorsque les voix/bruits captés dans la pièce

continuent pendant plus de 60 secondes, l’écoute

s’arrête pendant 5 secondes et reprend ensuite.

MOTO 7794.book Page 13 Tuesday, June 29, 2010 3:16 PM

Français

Spécifications Table des fréquences (MHz)

Liste des accessoires approuvés

Veuillez contacter votre distributeur pour acquérir

ces nouveaux accessoires.

Canaux 8 PMR

Sous-codes 121 (38 CTCSS et 83 DCS)

Fréquence

opérationnelle 446.00625 - 446.09375 MHz

Unité

d’alimentation Pack batterie Ni-MH AAA

4 piles alcalines AAA

(non fournies)

Portée Jusqu’à 8 km

Autonomie de la

batterie 16 heures (normal)

Batteries alcalines

14 heures (normal)

Pack batterie NiMH

Canal Fréquence

1 446.00625

2 446.01875

3 446.03125

4 446.04375

5 446.05625

6 446.06875

7 446.08125

8 446.09375

Référence

Motorola Description

MOTO 7794.book Page 14 Tuesday, June 29, 2010 3:16 PM

Français

Table des codes CTCSS (Hz)

No. du

code Fréquence de

tonalité

(HZ)

No. du

code Fréquence de

tonalité

(HZ)

No. du

code Fréquence de

tonalité

(HZ)

0 Off 13 103.5 26 162.2

1 67.0 14 107.2 27 167.9

2 71.9 15 110.9 28 173.8

3 74.4 16 114.8 29 179.9

4 77.0 17 118.8 30 186.2

5 79.7 18 123.0 31 192.8

6 82.5 19 127.3 32 203.5

7 85.4 20 131.8 33 210.7

8 88.5 21 136.5 34 218.1

9 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

MOTO 7794.book Page 15 Tuesday, June 29, 2010 3:16 PM

Français

Table des codes DCS

No. du

code Code No. du

code Code

39 023 53 114 67 174 81 315 95 445 109 631

40 025 54 115 68 205 82 331 96 464 110 632

41 026 55 116 69 223 83 343 97 465 111 654

42 031 56 125 70 226 84 346 98 466 112 662

43 032 57 131 71 243 85 351 99 503 113 664

44 043 58 132 72 244 86 364 100 506 114 703

45 047 59 134 73 245 87 365 101 516 115 712

46 051 60 143 74 251 88 371 102 532 116 723

47 054 61 152 75 261 89 411 103 546 117 731

48 065 62 155 76 263 90 412 104 565 118 732

49 071 63 156 77 265 91 413 105 606 119 734

50 072 64 162 78 271 92 423 106 612 120 743

51 073 65 165 79 306 93 431 107 624 121 754

52 074 66 172 80 311 94 432 108 627

MOTO 7794.book Page 16 Tuesday, June 29, 2010 3:16 PM

Français

Informations sur La Garantie

Le fournisseur ou le détaillant Motorola autorisé

chez lequel vous avez acheté votre radio Motorola

et/ou les accessoires d'origine honorera une

réclamation de garantie et/ou fournira un service

de garantie.

Veuillez renvoyer votre radio à votre fournisseur ou

détaillant pour réclamer le service de garantie. Ne

renvoyez pas la radio à Motorola.

Pour avoir le droit de recevoir un service de

garantie, vous devez présenter votre récépissé

d'achat ou une autre preuve comparable portant la

date de l'achat. La radio devra également afficher

clairement le numéro de série. La garantie ne sera

pas applicable si le type ou les numéros de série

du produit ont été manipulés, supprimés, enlevés

ou rendus illisibles.

Ce Qui N'est Pas Couvert Par La Garantie

Les défauts ou les dommages résultant de

l'utilisation du produit d'une façon autre que de la

façon normale ou correctement personnalisée, ou

bien en ne suivant pas les instructions données

dans le manuel d'utilisation.

Les défauts ou les dommages provenant d'un

usage inadapté, impropre, d'un accident ou d'une

négligence.

Les défauts ou les dommages causés par des

tests, une utilisation, un entretien, un réglage, une

manipulation ou une modification incorrects de

quelque sorte que ce soit.

Une rupture ou un endommagement des

antennes, à moins qu'il/elle soit causé(e)

directement par des défauts du matériel ou une

malfaçon.

Les produits démontés ou réparés d'une manière

telle que cela affecte défavorablement les

performances ou empêche une inspection et des

tests adéquats pour vérifier toute réclamation de

garantie.

Des défauts ou des dommages causés par la

portée.

Des défauts ou des endommagements causés par

l'humidité, les liquides ou les épanchements.

Toutes les surfaces en plastique et toutes les

autres parties exposées aux éléments extérieurs

qui sont rayées ou endommagées en raison d'un

usage normal.

Les produits loués sur une base temporaire.

Une maintenance et une réparation périodiques ou

le remplacement des pièces en raison d'une usure

et d'un usage normaux.

MOTO 7794.book Page 17 Tuesday, June 29, 2010 3:16 PM

Français

Informations sur Les Droits d'Auteur

Les produits Motorola décrits dans ce manuel

peuvent inclure des programmes Motorola, des

mémoires à semiconducteurs programmées et

d'autres médias protégés par des droits d'auteur.

Les lois des États-Unis et des autres pays

réservent à Motorola certains droits exclusifs pour

les programmes informatiques protégés par des

droits d'auteur, y compris le droit exclusif de copier

ou de reproduire sous quelque forme que ce soit,

les programmes de Motorola protégés par des

droits d'auteur.

En conséquence, tous les programmes

informatiques pour lesquels Motorola est le

détenteur des droits d'auteur décrits dans ce

manuel ne peuvent pas être copiés ou reproduits

de quelque manière que ce soit, sans la

permission expresse écrite de Motorola. L'achat

des produits de Motorola ne sera en outre pas

considéré comme donnant directement ou par

implication, non-recevabilité ou autre, de licence

aux termes des droits d'auteurs, de brevets ou de

demandes de brevets de Motorola, à l'exception de

la licence normale non-exclusive sans redevances

d'utilisation qui découle de la mise en application

de la loi lors de la vente d'un produit.

Motorola, le logo M stylisé et les autres marques

citées en tant que telles dans le présent document

sont des marques de Motorola, Inc. Tous droits

réservés.

MOTO 7794.book Page 18 Tuesday, June 29, 2010 3:16 PM

Deutsch

INHALT

Hinweise zur Produktsicherheit und

Funkfrequenzstrahlung bei

Handfunkgeräten . . . . . . . . . . . . . . . . . . . 2

Funktionen und Leistungsmerkmale . . . . 2

Bedienelemente und Funktionen . . . . . . . 3

Display . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Lieferumfang . . . . . . . . . . . . . . . . . . . . . . 5

Akku/Batterien installieren . . . . . . . . . . . . 5

Akkustandanzeige und Hinweis auf leeren

Akku/leere Batterien . . . . . . . . . . . . . . . . 5

Funkgerät aufladen . . . . . . . . . . . . . . . . . 5

Akku laden . . . . . . . . . . . . . . . . . . . . . . . . 6

Funkgerät benutzen . . . . . . . . . . . . . . . . . 6

Funkgerät einschalten und

Lautstärke regeln . . . . . . . . . . . . . . . . . . . 6

Toneinstellungen (Tastentöne) . . . . . . . . . 7

Sprachrufe tätigen . . . . . . . . . . . . . . . . . . 7

LCD-Hintergrundbeleuchtung . . . . . . . . . 7

Menü-Navigation . . . . . . . . . . . . . . . . . . . 7

Wahlmenü . . . . . . . . . . . . . . . . . . . . . . . . 8

Kanal wählen . . . . . . . . . . . . . . . . . . . . . . 8

Sub-Code wählen . . . . . . . . . . . . . . . . . . . 8

Zwei-Kanal-Scan . . . . . . . . . . . . . . . . . . . 9

Aktivierung der Stoppuhrfunktion . . . . . . . 9

Sperren der Tastensperre . . . . . . . . . . . . . 9

Modusmenü . . . . . . . . . . . . . . . . . . . . . . 10

Kanal-Scanfunktion . . . . . . . . . . . . . . . . 10

Monitor-Modusfunktion . . . . . . . . . . . . . . 11

Sprachgesteuertes Senden . . . . . . . . . . 11

Rufton senden . . . . . . . . . . . . . . . . . . . . 12

Tastenton. . . . . . . . . . . . . . . . . . . . . . . . . 12

Roger-Zirpton . . . . . . . . . . . . . . . . . . . . . 12

Automat. Sparfunktion . . . . . . . . . . . . . . 13

Automatisches Ausschalten . . . . . . . . . . 13

Raumüberwachungsfunktion . . . . . . . . . 13

Technische Daten . . . . . . . . . . . . . . . . . . 14

Frequenztabelle (MHz) . . . . . . . . . . . . . . 14

CTCSS-Tabelle (Hz) . . . . . . . . . . . . . . . . 15

DCS Code . . . . . . . . . . . . . . . . . . . . . . . 16

Garantieinformationen . . . . . . . . . . . . . . 17

Garantieausschluss . . . . . . . . . . . . . . . . 17

Copyrightinformationen . . . . . . . . . . . . . . 18

MOTO 7794.book Page 1 Tuesday, June 29, 2010 3:16 PM

Deutsch

Hinweise zur Produktsicherheit und

Funkfrequenzstrahlung bei

Handfunkgeräten

ACHTUNG!

Lesen Sie bitte vor Verwendung dieses

Produkts die mit Ihrem Funkgerät gelieferte

Beilage über Produktsicherheit und

Funkfrequenzstrahlung, da sie nützliche

Informationen zur Einhaltung der

Strahlenschutzbedingungen enthält.

Funktionen und Leistungsmerkmale

• 8 PMR-Kanäle

• 121 Sub-Codes (38 CTCSS-Codes & 83 DCS-

Codes)

• bis zu 8 km Reichweite*

• Interne VOX-Schaltung

• Auswahl von 5 verschiedenen

Rufhinweistönen

• LCD-Display mit Hintergrundbeleuchtung

• Headset-Buchse für optionales Headset

• Roger-Zirpton

• Betriebstimer

• Raumüberwachung

• Akkuladegerät

• Akkustandanzeige

• Kanalüberwachung

• Kanal-Scan

• Zwei-Kanal-Scan

• Tastatursperre

• Automat. Abschaltfunktion

* Die Reichweite kann je nach Betriebsumfeld und/

oder topografischen Bedingungen variieren.

Bitte lesen Sie vor

Inbetriebnahme dieses

Produkts die mit Ihrem

Funkgerät gelieferte Beilage

über Produktsicherheit und

Funkfrequenzstrahlung zum

sicheren Betrieb des

Warnhinwei

MOTO 7794.book Page 2 Tuesday, June 29, 2010 3:16 PM

Deutsch

Bedienelemente und Funktionen

Antenne

PTT (Sendetaste)

(Lautstärke/Kanal-

aufwärts-Taste)

MON (Überwachen-Taste)

(Lautstärke/Kanal-

abwärts-Taste)

SEL/ (Auswahl/Sperrtaste)

Mikrofon

Lautsprecher 9-V-Gleichstrom-

buchse (EIN)

Headset-Buchse

(Headset nicht

inbegriffen)

MENU/ (Menü/Einschalttaste)

(Ruftaste)

Antenne

PTT (Sendetaste)

(Lautstärke/Kanal-aufwärts-Taste)

(Lautstärke/Kanal-abwärts-Taste)

Mikrofon

Lautsprecher 9-V-Gleichstrombuchse

MENU/ (Menü/Einschalttaste)

/ Ruf-/Sperrtaste

Kanal/Stoppuhr

Headset-Buchse

(Headset nicht

inbegriffen)

MOTO 7794.book Page 3 Tuesday, June 29, 2010 3:16 PM

Deutsch

Display

1. Akkustandanzeige

2. Zwei-Kanal-Scan-Anzeige

3. Scan-Betriebsanzeige

4. Monitoranzeige

5. VOX-Anzeige (sprachgesteuertes Senden)

6. Sendeton/Rufton

7. Tastentonanzeige

8. Roger-Zirptonanzeige

9. APO-Anzeige (Automat. Abschalten)

10. Raumüberwachungsanzeige

11. Empfang/Senden-Anzeige

12. Tastatursperrenanzeige

MOTO 7794.book Page 4 Tuesday, June 29, 2010 3:16 PM

Deutsch

Wir gratulieren Ihnen zum Erwerb des TLKR T6

Funkgeräts. Sie haben ein leichtes, handliches

Funkgerät erstanden, das sich ausgezeichnet zum

Einsatz bei sportlichen Betätigungen wie Wandern,

Schifahren und anderen Freizeitbeschäftigungen

eignet, bei denen Sie in Kontakt mit Familie und

Freunden bleiben möchten. Dieses Funkgerät

sorgt stets für effiziente Kommunikation. Das

kompakte und hochmoderne Gerät ist mit einer

Vielzahl von Funktionen ausgestattet.

Lieferumfang

Der Lieferumfang umfasst 2 TLKR T6 Funkgeräte,

zwei Gürtelclips, eine Ladeschale,

Wechselstromadapter, zwei Akkustützhalterungen,

zwei wieder aufladbare NiMH-Akkus und die

vorliegende Anleitung. Das Gerät kann auch mit 4

AAA-Alkalibatterien betrieben werden (nicht

inbegriffen).

Akku/Batterien installieren

Das TLKR T6 Funkgerät wird mit dem NiMH-Akku

oder mit 4 AAA-Alkalibatterien betrieben (nicht

inbegriffen). Bei Verwendung von Alkalibatterien

wird der Gebrauch qualitativ hochwertiger

Batterien empfohlen.

NiMH-Akku anbringen:

1. Stellen Sie sicher, dass das Funkgerät

abgeschaltet ist (OFF).

2. Entfernen Sie den Deckel des Akkufachs, indem

Sie auf die Lasche unten am Fach drücken, so

dass der Deckel abgenommen werden kann.

3. Setzen Sie den NiMH-Akkupack in das

Akkufach ein. Beachten Sie dabei die + und –

Symbole innen im Fach. Bei falsch

eingesetztem Akkupack funktioniert das Gerät

nicht.

4. Bringen Sie den Deckel des Akkufachs wieder

an.

Akkustandanzeige und Hinweis auf leeren

Akku/leere Batterien

Das Gerät ist mit einem Akkustandmesser

ausgestattet, der den Status des Akkus/der

Batterien am Display anzeigt. Bei niedrigem Stand

blinkt das Symbol für die Akkustandanzeige

. Laden Sie die NiMH-Akkus unverzüglich

auf.

Funkgerät aufladen

Wenn Sie den wieder aufladbaren NiMH-Akku

verwenden, können zwei TLKR T6 Funkgeräte

direkt oder in der mitgelieferten Ladeschale

aufgeladen werden.

Vergewissern Sie sich, dass das Funkgerät

abgeschaltet (OFF) ist, bevor Sie es in die

Ladeschale geben. Bei eingeschaltetem

Funkgerät kann es zu Falschanzeigen des

Akkustandmessers kommen.

MOTO 7794.book Page 5 Tuesday, June 29, 2010 3:16 PM

Deutsch

Direktes Aufladen:

1. Schließen Sie den WS-Adapterstecker an die

9V-WS-Buchse des Funkgeräts an und

verbinden Sie das andere Ende mit der

Stromquelle im Fahrzeug.

Aufladen in der Ladeschale:

1. Schließen Sie den WS-Adapter an die 9V-WS-

Buchse und an eine standardgemäße

Netzsteckdose an.

2. Stellen Sie die Ladeschale auf eine ebene

Oberfläche (Tisch/Schreibtisch) und legen Sie

das Funkgerät mit der Tastatur nach vorne

weisend in die Ladeschale ein.

3. Vergewissern Sie sich, dass die LED

aufleuchtet. Laden Sie den Akku 16 Stunden

lang und nehmen Sie das Funkgerät danach

aus der Ladeschale.

Hinweis: Die LED-Ladeanzeigen leuchten,

solange das/die Funkgeräte im

Ladegerät belassen werden.

Akku laden

Der NiMH-Akku kann auch autonom geladen

werden. Verwenden Sie dazu die mitgelieferte

Akkustützhalterung.

1. Setzen Sie die Akkustützhalterung in die

Ladeschale.

2. Legen Sie den NiMH-Akku ein, wobei Sie bitte

die Ausrichtung der Ladekontakte beachten. Der

NiMH-Akku wird nur dann geladen, wenn er

korrekt ausgerichtet eingelegt ist.

3. Vergewissern Sie sich, dass die LED

aufleuchtet. Eine vollständige Aufladung dauert

etwa 16 Stunden.

Hinweis: Die LED-Ladeanzeigen leuchten,

solange das/die Funkgeräte im

Ladegerät belassen werden.

Funkgerät benutzen

Bitte lesen Sie diese Anleitung vor der

Erstverwendung Ihres neuen Funkgeräts

vollständig durch, um seine Funktionen und

Vorteile voll auszuschöpfen.

Funkgerät einschalten und Lautstärke regeln

1. Halten Sie zum Einschalten des Funkgeräts die

Tast e MENU/ gedrückt. Zum Höherstellen

der Lautstärke drücken Sie auf . Zum

Leiserstellen der Lautstärke drücken Sie auf .

2. Zum Ausschalten des Funkgeräts halten Sie

erneut MENU/ gedrückt.

MOTO 7794.book Page 6 Tuesday, June 29, 2010 3:16 PM

Deutsch

Toneinstellung (Tastenton)

Ihr Funkgerät gibt bei jeder Tastenbetätigung

(außer bei Drücken von PTT- und -Taste) einen

Piepston ab.

Zur Aktivierung/Deaktivierung dieses Piepstons

drücken Sie die Taste MENU/ fünfmal. Jetzt

blinkt das Tastentonsymbol. Zur Aktivierung dieses

Tons drücken Sie die Taste , zur Deaktivierung

drücken Sie die Taste .

Sprachrufe tätigen

Einsatz des Funkgeräts für Gespräche:

1. Halten Sie die Sendetaste (PTT) gedrückt und

sprechen Sie klar und deutlich 5 bis 8 cm vom

Mikrofon entfernt. Während Sie senden, scheint

das Symbol am Display auf. Damit der

Anfang Ihrer Nachricht nicht abgeschnitten wird,

drücken Sie die Sendetaste und pausieren kurz,

bevor Sie zu sprechen beginnen.

2. Nachdem Sie fertig gesprochen haben, geben

Sie die Sendetaste frei. Nun können Sie

ankommende Rufe empfangen. Während Sie

empfangen, scheint das Symbol am Display

auf.

Hinweis: Wenn Sie länger als 60 Sekunden

senden, gibt das Funkgerät einen

Hinweiston zur Sendezeitbegrenzung ab

und das Symbol blinkt. Das Funkgerät

beendet den Sendevorgang.

LCD-Hintergrundbeleuchtung

Die LCD-Hintergrundbeleuchtung wird

automatisch eingeschaltet, sobald eine beliebige

Taste (außer PTT) gedrckt wird. Die

Hintergrundbeleuchtung wird ausgeschaltet, wenn

mehr als 10 Sekunden lang keine Taste betätigt

wird.

Menü-Navigation

Für den Zugriff auf die fortgeschrittenen

Funktionen des TLKR T6 ist Ihr Funkgerät mit

einer Menüfunktion ausgestattet.

1. Drücken Sie die Taste MENU/ , um das Menü

aufzurufen.

2. Durch weitere Betätigung von MENU/

durchlaufen Sie das Menü, bis Sie wieder in den

normalen Betriebsmodus gelangen.

MOTO 7794.book Page 7 Tuesday, June 29, 2010 3:16 PM

Deutsch

Zwei-Kanal-Scan

Das Funkgerät kann abwechselnd den aktuellen

Kanal und einen anderen Kanal abtasten. Dazu

müssen Sie die Kanalnummer und den Sub-Code

für den gewünschten Kanal eingeben.

Zum Einstellen eines zweiten Kanals und Starten

des Zwei-Kanal-Scans gehen Sie wie folgt vor:

1. Navigation durch das Wahlmenü, bis das

CH-Symbol der 2CH-Anzeige blinkt.

2. Drücken Sie auf oder , um die Nummer

des Kanals zu wählen und dann auf .

3. Drücken Sie auf oder , um den Sub-Code

zu wählen und dann auf .

Hinweis: Wenn Sie für den zweiten Kanal

dieselbe Kanalnummer und denselben

Sub-Code wie für den aktuellen Kanal

einstellen, funktioniert der Zwei-Kanal-

Scan nicht.

Zum Ausschalten des Zwei-Kanal-Scans:

Drücken Sie die Taste und schalten Sie die

Funktion aus (OFF).

Aktivierung der Stoppuhrfunktion

Dieses Funkgerät kann als Stoppuhr bis zu 60

Minuten und 59 Sekunden verwendet werden.

Hinweis:Bei aktiviertem Stoppuhrmodus können

ankommende Signale empfangen

werden.

Benutzen der Stoppuhr:

1. Drücken Sie die Taste , bis die Stoppuhr-

anzeige im Display erscheint.

2. Drücken Sie die Taste , um die Stoppuhr zu

starten. Zum Anhalten der Stoppuhr drücken Sie

die Taste erneut.

3. Drücken Sie die Taste , um den Zähler

zurückzusetzen.

4. Drücken Sie die Taste und halten Sie sie

gedrückt, um die Stoppuhrfunktion zu

verlassen

Aktivierung der Tastensperre

Sperren der Tastatur:

Drücken Sie die Taste / lang. Das Symbol

erscheint.

Entsperren der Tastatur:

Drücken Sie die Taste / erneut lang. Das

Symbol verschwindet aus dem Display.

MOTO 7794.book Page 9 Tuesday, June 29, 2010 3:16 PM

Deutsch

Modusmenü

Das Funkgerät navigiert wie folgt durch dieses

Menü:

Kanal-Scanfunktion

Ihr TLKR T6 Funkgerät ist mit einer

Kanal-Scanfunktion ausgestattet, mit deren Hilfe

alle 8 Kanäle mühelos abgetastet werden können.

Wird ein aktiver Kanal erfasst, pausiert das

Funkgerät auf diesem Kanal, bis er wieder frei ist.

Nach einer Pause von 2 Sekunden nimmt das

Funkgerät den Scan-Vorgang danach wieder auf.

Wenn Sie die Sendetaste (PTT) drücken, während

der Scan-Vorgang auf einem Kanal pausiert,

können Sie auf diesem Kanal senden und den

Scan-Modus beenden.

Zur Aktivierung des Kanal-Scans gehen Sie wie

folgt vor:

1. Rufen Sie das Modusmenü auf. Gehen Sie

durch das Menü, bis das Symbol blinkt.

Drücken Sie zur Aktivierung der Scan-Funktion

die Taste . Der Kanal-Scan beginnt, im

Display wird das Scan-Symbol angezeigt

Zur Deaktivierung der Scan-Funktion gehen Sie

wie folgt vor:

Drücken Sie die MENU/ -Taste. Das Scan-

Symbol blinkt. Drücken Sie zur Deaktivierung der

Scan-Funktion die Taste .

Normal Scan-

Modus

Monitor-

Modus Rufton Tastenton

Ein/Aus

5 Töne5 Pegel

Scan

starten

berwachung

starten

Roger-

Zirpton Autom.

Sparfunktion Raum-

überwachung Normal

Ein/Aus Ein/Aus

1 Std./2 Std./

3 Std./Aus

VOX (Sprach

steuerung)

MOTO 7794.book Page 10 Tuesday, June 29, 2010 3:16 PM

Deutsch

Monitor-Modusfunktion

Mit Ihrem TLKR T6 können Sie mit einem

Tastendruck den aktuellen Kanal auf schwache

Signale abhören.

Zur Aktivierung des Monitor-Modus gehen Sie wie

folgt vor:

1. Rufen Sie das Modusmenü auf. Gehen Sie

durch das Menü, bis das Symbol blinkt.

Drücken Sie zum Einschalten der

Überwachungsfunktion die -Taste. Das

Monitor-Symbol erscheint im Display und die

Kanalüberwachung beginnt.

Zur Deaktivierung des Monitor-Modus gehen Sie

wie folgt vor:

2. Drücken Sie MENU/ , um zum Monitor-

Modus zu gehen. Drücken Sie zum Ausschalten

der Überwachungsfunktion dann die -Taste.

Sprachgesteuertes Senden

Ihr TLKR T6 Funkgerät ist mit vom Benutzer

wählbarem, sprachgesteuertem Senden (VOX)

ausgestattet, das zur automatischen

Sprachübertragung eingesetzt werden kann.

Durch Einsatz der VOX-Funktion kann das

Funkgerät im Freisprechbetrieb verwendet

werden. Zum Senden müssen Sie jetzt in das

Mikrofon des Funkgeräts oder des Headsets

(Headset nicht im Lieferumfang inbegriffen)

sprechen, anstatt die Sendetaste zu drücken.

Wahl des VOX-Pegels:

1. Rufen Sie das Modusmenü auf. Gehen Sie

durch das Menü, bis das Symbol blinkt. Der

aktuelle Pegel (Off, 1-5) blinkt ebenfalls. Bei

Pegel OFF (AUS) ist VOX deaktiviert, während

Pegel 1-5 die Empfindlichkeit der VOX-

Schaltung bestimmen.

2. Drücken Sie oder , um den gewünschten

Empfindlichkeitspegel für VOX zu wählen. Pegel

1 eignet sich für stille Betriebsumfelder,

während Pegel 5 in sehr lärmintensiven

Umfeldern verwendet wird. Sprechen Sie in das

Mikrofon, um den geeigneten

Empfindlichkeitspegel festzustellen. Wenn das

Symbol blinkt, wird Ihre Stimme akzeptiert.

3. Beenden Sie das Wahlmenü.

Hinweis:Wenn Sie länger als 60 Sekunden mit

aktivierter VOX-Funktion senden, gibt das

Funkgerät einen Hinweiston zur

Sendezeitbegrenzung ab und das Symbol

blinkt.

MOTO 7794.book Page 11 Tuesday, June 29, 2010 3:16 PM

Deutsch

Rufton senden

Ihr TLKR T6 Funkgerät ist mit 5 auswählbaren

Ruftönen ausgestattet. Der gewählte Rufton

erklingt, wenn / gedrückt wird.

Zum Auswählen eines Ruftons verfahren Sie wie

folgt:

1. Rufen Sie das Modusmenü auf. Gehen Sie

durch das Menü, bis das Symbol blinkt. Die

Nummer des aktuellen Ruftons (1-5) wird

angezeigt und blinkt.

2. Drücken Sie auf oder , um die angezeigte

Ruftonnummer höher oder niedriger zu stellen.

Jeder Ton wird zur Hörprobe durch den

Lautsprecher abgegeben.

3. Beenden Sie das Wahlmenü.

Zum Senden des gewählten Ruftons drücken Sie

. Der gewählte Ton wird automatisch eine

bestimmte Zeit lang gesendet. Der Rufton wird

abgebrochen, sobald die Sendetaste gedrückt

wird.

Tastenton

Ihr Funkgerät gibt bei jeder Tastenbetätigung

(außer bei Drücken von PTT) einen Piepton ab.

Zum Aktivieren bzw. Deaktivieren der Tastenton-

Funktion:

1. Rufen Sie das Modusmenü auf. Gehen Sie

durch das Menü, bis das Symbol blinkt.

2. Drücken Sie zum Einschalten die Taste bzw.

zum Ausschalten die Taste .

3. Beenden Sie das Wahlmenü.

Roger-Zirpton

Der Roger-Zirpton ist ein Ton, der gesendet wird,

um das Ende einer Übertragung anzuzeigen (PTT-

und VOX-Übertragung). Der Roger-Zirpton kann

über den Lautsprecher gehört werden, wenn die

Tastentöne aktiviert sind. Dieser Ton wird auch bei

deaktivierten Tastentönen gesendet. In diesem Fall

ist der Ton jedoch nicht über den Lautsprecher

vernehmbar.

Ein/Ausschalten des Roger-Zirptons:

1. Rufen Sie das Modusmenü auf. Gehen Sie

durch das Menü, bis das Symbol blinkt.

2. Drücken Sie zum Einschalten die Taste bzw.

zum Ausschalten die Taste .

3. Beenden Sie das Wahlmenü

MOTO 7794.book Page 12 Tuesday, June 29, 2010 3:16 PM

Deutsch

Automat. Sparfunktion

Ihr Funkgerät ist mit einer Sonderschaltung

ausgestattet, mit der sich die Lebensdauer des

Akkus/der Batterien bedeutend verlängern lässt.

Erfolgt innerhalb von 3 Sekunden keine

Übertragung oder kommt kein Ruf an, schaltet das

Funkgerät auf Sparmodus. Das Funkgerät kann in

diesem Betriebsmodus weiterhin Übertragungen

empfangen.

Automatisches Ausschalten

Die automatische Abschaltfunktion ermöglicht das

Ausschalten des Funkgeräts nach einer von Ihnen

eingestellten Zeit.

1. Rufen Sie das Modusmenü auf. Gehen Sie

durch das Menü, bis das Symbol blinkt.

2. Drücken Sie die Taste oder , um “Aus”

(Off), 60, 120 oder 180 Minuten auszuwählen.

3. Beenden Sie das Wahlmenü.

Raumüberwachungsfunktion

Sie können eines Ihrer TLKR T6 Funkgeräte zur

Raumüberwachung einsetzen und am anderen

Funkgerät abhören, was in einem anderen Raum

gesprochen wird. Ist diese Funktion eingestellt,

erfasst das Funkgerät (je nach eingestelltem

Empfindlichkeitspegel) umliegende Stimmen/

Geräusche und sendet zurück zum zuhörenden

Funkgerät, ohne dass die Sendetaste (PTT)

gedrückt werden muss. Das überwachende

Funkgerät kann in diesem Betriebsmodus keine

Übertragungen empfangen.

Ein/Ausschalten der Raumüberwachung:

1. Rufen Sie das Modusmenü auf. Gehen Sie

durch das Menü, bis das Symbol blinkt.

2. Drücken Sie zum Einschalten der

Raumüberwachungsfunktion die Taste , zum

Ausschalten die Taste .

3. Beenden Sie das Wahlmenü.

Hinweis:

- Wenn Sie im Raumüberwachungsmodus die

Sendetaste drücken, gibt das Funkgerät einen

Sendetaste-Fehlerton ab.

- Erfasst das überwachende Funkgerät länger als

60 Sekunden Sprache/Geräusche, unterbricht es

die Überwachung 5 Sekunden lang und nimmt sie

dann wieder auf.

MOTO 7794.book Page 13 Tuesday, June 29, 2010 3:16 PM

Deutsch

Technische Daten Frequenztabelle (MHz)

Liste des zugelassenen Zubehörs

Bitte wenden Sie sich an Ihren Einzel- oder

Fachhändler, um diese Zubehörteile zu beziehen.

Kanäle 8 PMR

Sub-Codes 121 (38 CTCSS- und

83 DCS-Codes)

Betriebs-

frequenz 446.00625 - 446.09375 MHz

Strom-

versorgung AAA Ni-MH Akku

4 AAA Alkalibatterien (nicht

inbegriffen)

Reichweite bis zu 8 km

Akku/Batterie-

Lebensdauer 16 Stunden (typisch)

Alkalibatterien

14 Stunden (typisch)

NiMH Akkupack

Kanal Frequenz

1 446.00625

2 446.01875

3 446.03125

4 446.04375

5 446.05625

6 446.06875

7 446.08125

8 446.09375

Motorola

Artikelnr. Beschreibung

MOTO 7794.book Page 14 Tuesday, June 29, 2010 3:16 PM

Deutsch

CTCSS-Tabelle (Hz)

Code Nr. Tonfrequenz

(Hz) Code Nr. Tonfrequenz

(Hz)

0 Off 13 103.5 26 162.2

1 67.0 14 107.2 27 167.9

2 71.9 15 110.9 28 173.8

3 74.4 16 114.8 29 179.9

4 77.0 17 118.8 30 186.2

5 79.7 18 123.0 31 192.8

6 82.5 19 127.3 32 203.5

7 85.4 20 131.8 33 210.7

8 88.5 21 136.5 34 218.1

9 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

MOTO 7794.book Page 15 Tuesday, June 29, 2010 3:16 PM

Deutsch

DCS-Code

Code

Nr. Code Code

Nr. Code

39 023 53 114 67 174 81 315 95 445 109 631

40 025 54 115 68 205 82 331 96 464 110 632

41 026 55 116 69 223 83 343 97 465 111 654

42 031 56 125 70 226 84 346 98 466 112 662

43 032 57 131 71 243 85 351 99 503 113 664

44 043 58 132 72 244 86 364 100 506 114 703

45 047 59 134 73 245 87 365 101 516 115 712

46 051 60 143 74 251 88 371 102 532 116 723

47 054 61 152 75 261 89 411 103 546 117 731

48 065 62 155 76 263 90 412 104 565 118 732

49 071 63 156 77 265 91 413 105 606 119 734

50 072 64 162 78 271 92 423 106 612 120 743

51 073 65 165 79 306 93 431 107 624 121 754

52 074 66 172 80 311 94 432 108 627

MOTO 7794.book Page 16 Tuesday, June 29, 2010 3:16 PM

Deutsch

Copyrightinformationen

Die in diesem Handbuch beschriebenen Produkte

von Motorola enthalten eventuell urheberrechtlich

geschützte, in Halbleiterspeichern oder anderen

Medien gespeicherte Programme. In den

Vereinigten Staaten und anderen Ländern verfügt

Motorola über gewisse gesetzliche Rechte

bezüglich urheberrechtlich geschützter

Computerprogramme, einschließlich dem

exklusiven Recht, die urheberrechtlich

geschützten Motorola-Programme zu kopieren

oder zu vervielfältigen.

Dementsprechend ist es untersagt,

urheberrechtlich geschützte Motorola-

Computerprogramme, die in den in diesem

Handbuch beschriebenen Produkten enthalten

sind, auf irgendeine Weise zu kopieren oder zu

vervielfältigen, soweit nicht ausdrücklich schriftlich

zugestanden. Darüber hinaus stellt der Kauf

dieses. Motorola-Produkts nicht eine im Rahmen

von Motorolas Urheberrechts oder Motorolas

Patente oder Patentanmeldungen gewährte Lizenz

dar, sei diese ausdrücklich oder stillschweigend,

durch Verwirkung oder anderweitig, außer der

normalen, nichtexklusiven, gesetzlich durch den

Verkauf eines Produkts entstehenden

gebührenfreien Lizenz für den Gebrauch.

MOTOROLA, das M Logo und alle anderen

Markenzeichen sind geschützte Warenzeichen der

Firma Motorola, Inc. ® Reg. U.S. Pat. & Tm. Off.

MOTO 7794.book Page 18 Tuesday, June 29, 2010 3:16 PM

Español

Seguridad del producto y exposición a

la radiofrecuencia (RF) de los

transceptores bidireccionales

portátiles

ATENCIÓN

Antes de utilizar este producto, lea la

información de energía de radiofrecuencia y las

instrucciones de funcionamiento en el catálogo

sobre exposición de radiofrecuencia y

seguridad del producto que se incluye con el

radioteléfono para garantizar el cumplimiento

con los límites de exposición de energía de

radiofrecuencia.

Características

• 8 canales de transceptor móvil privado (PMR).

• 121 subcódigos (38 códigos CTCSS y 83

códigos DCS).

• Rango de alcance de hasta 8 kilómetros*.

• Sistema de circuitos VOX interno.

• 5 alertas de tono de llamada seleccionables.

• Pantalla LCD con iluminación de fondo.

• Conector de auriculares para auricular

opcional.

• Pitido de mensaje recibido.

• Temporizador.

• Supervisión de salas.

• Cargador de batería.

• Medidor del nivel de la batería.

• Supervisión de canales.

• Exploración de canales.

• Doble escucha.

• Bloqueo de teclado.

• Función de desconexión automática.

* El rango puede variar en función de las condiciones

ambientales o topográficas.

Antes de utilizar este producto,

lea las instrucciones de

funcionamiento para uso

seguro que se incluyen en el

catálogo de exposición de

radiofrecuencia y seguridad

del producto del radioteléfono.

Precaución

MOTO 7794.book Page 2 Tuesday, June 29, 2010 3:16 PM

Español

Control y funciones

Antena

Tecla PTT (Pulsar para hablar)

Tecla (aumentar el volumen/

pasar al canal siguiente)

Tecl a MON (supervisión)

Tecla (disminuir el volumen/

pasar al canal siguiente)

Tecla SEL/ (seleccionar/

bloquear)

Micrófono

Altavoz

Conector de entrada

de 9 V de CC

Conector de

auriculares (auricular

no incluido)

Tecla (llamada)

Antena

Tecla PTT (Pulsar para hablar)

Tecla (aumentar el volumen/pasar

al canal siguiente)

Tecla abajo (disminuir el volumen/

pasar al canal siguiente)

Micrófono

Altavoz Conector de entrada

de 9 V de CC

Tecl a MENÚ/ (menú/encendido)

/ Tecla (llamada/bloqueo)

Canal/cronómetro

Conector de

auriculares

(auricular no

incluido)

MOTO 7794.book Page 3 Tuesday, June 29, 2010 3:16 PM

Español

Le felicitamos por la compra de este

transceptor TLKR T6. Este producto es un

transceptor ligero y de dimensiones reducidas.

Puede utilizarlo en eventos deportivos para

permanecer en contacto con su familia y

amigos, al practicar esquí o senderismo,

cuando esté al aire libre y para poder estar

comunicado en todo momento. Este dispositivo

compacto de última generación está equipado

con numerosas funciones.

Contenido del paquete

El paquete contiene dos transceptores TLKR

T6, dos pinzas de cinturón, un soporte para la

carga, un adaptador de CA, dos cierres de

soporte para la batería, dos paquetes de

baterías NiMH recargables y esta guía de

referencia. El dispositivo funciona con cuatro

pilas alcalinas AAA (no incluidas).

Instalación de la batería

El transceptor TLKR T6 utiliza el paquete de

baterías NiMH o cuatro pilas alcalinas AAA (no

incluidas). Si utiliza pilas alcalinas, le

recomendamos que éstas sean de primera

calidad.

Para instalar el paquete de baterías NiMH:

1. Compruebe que el transceptor esté

desconectado.

2. Retire la cubierta del compartimento de

baterías pulsando la lengüeta situada en la

parte inferior de ésta, de modo que se pueda

extraer.

3. Instale las baterías NiMH en el

compartimento de las baterías. Asegúrese

de tener en cuenta los símbolos + y - del

compartimento. Si instala las baterías

incorrectamente, la unidad no funcionará.

4. Vuelva a colocar la cubierta del

compartimento de baterías.

Nivel de la batería y alerta de batería baja

La unidad cuenta con un medidor del nivel de la

batería en la pantalla en el que se indica el

estado de la batería. Cuando el nivel de la

batería es bajo, el icono del medidor de nivel

parpadea. Recargue las baterías NiMH

recargables inmediatamente.

Carga del transceptor

Si utiliza el paquete de baterías recargables

NiMH, los dos transceptores TLKR T6 pueden

cargarse directamente o mediante el soporte

para la carga suministrado.

MOTO 7794.book Page 5 Tuesday, June 29, 2010 3:16 PM

Español

Compruebe que el transceptor esté

desconectado antes de colocarlo en el

soporte para la carga. De lo contrario, el

medidor del nivel de la batería no indicará la

información correcta.

Carga directa:

1. Introduzca el conector del adaptador de CC

en el conector de entrada de 9 V de CC del

transceptor y conecte el otro extremo a una

toma de corriente accesoria del vehículo.

Carga mediante el soporte:

1. Conecte el adaptador de CA a un conector

de entrada de 9 V de CC y a una toma

eléctrica estándar.

2. Instale el soporte para carga en una mesa o

similar y coloque el transceptor en el soporte

de carga con el teclado numérico hacia

adelante.

3. Compruebe que los indicadores LED se

encienden. Cargue el paquete de baterías

durante 16 horas y retire el transceptor del

soporte una vez terminado el proceso de

carga.

Nota:los indicadores LED de carga

permanecerán encendidos mientras los

transceptores estén en el cargador.

Carga de la batería

Es posible cargar el paquete de baterías NiMH

mediante los cierres de soporte para la batería

suministrados.

1. Coloque el cierre de soporte para la batería

en el soporte para la carga.

2. Instale el paquete de baterías NiMH de modo

que sus contactos de carga y los del soporte

de carga se toquen. Si instala las baterías de

forma incorrecta, el dispositivo no funcionará.

3. Compruebe que los indicadores LED se

encienden. Cargue el paquete de baterías

durante 16 horas.

Nota:los indicadores LED de carga

permanecerán encendidos mientras los

transceptores estén en el cargador.

Uso del transceptor

Con el fin de aprovechar al máximo este nuevo

transceptor, lea esta guía de referencia en su

totalidad antes de intentar poner en marcha la

unidad.

MOTO 7794.book Page 6 Tuesday, June 29, 2010 3:16 PM

Español

Encendido del transceptor y ajuste del

volumen

1. Mantenga pulsada la tecla MENÚ/ para

encender el transceptor y aumente el

volumen pulsando la tecla . Para disminuir

el volumen, pulse la tecla .

2. Mantenga pulsada la tecla MENÚ/ de

nuevo para apagar el transceptor.

Ajuste del sonido (tono de teclas)

El transceptor emite un pitido cada vez que se

pulsa una tecla (excepto las teclas PTT y ).

Para ACTIVAR o DESACTIVAR este sonido,

pulse el botón MENÚ/ 5 veces hasta que el

icono de tono de tecla parpadee. Para

ACTIVAR este sonido, pulse la tecla para

marcar ON. Pulse la tecla para marcar OFF.

Habla por el transceptor

Para hablar por el transceptor:

1. Mantenga pulsada la tecla PTT y hable en un

tono de voz claro y normal manteniendo el

micrófono a entre 5 y 8 cm de su boca.

Mientras transmite, el icono aparecerá en

la pantalla. Para evitar que se corte la

primera parte de la transmisión, realice una

breve pausa antes de pulsar la tecla PTT

para comenzar a hablar.

2. Cuando haya terminado de hablar, suelte la

tecla PTT. Ahora podrá recibir llamadas

entrantes. Mientras recibe, el icono

aparecerá en la pantalla.

Nota:si continúa transmitiendo durante 60

segundos, el transceptor emite el tono

limitador de transmisión y el icono

parpadea. El transceptor detiene la

transmisión.

Iluminación de fondo de la pantalla LCD

La iluminación de fondo de la pantalla LCD se

encenderá automáticamente al pulsar cualquier

tecla (excepto PTT). La pantalla LCD se

iluminará durante 10 segundos después de que

se pulse la última tecla.

Navegación por el menú

Para acceder a las opciones avanzadas de

TLKR T6, el transceptor cuenta con funciones

de menú.

1. Para acceder al menú, pulse la tecla

MENÚ/.

2. Si pulsa la tecla MENÚ/ más veces,

avanzará por el menú hasta que salga al

modo de operación "Normal".

MOTO 7794.book Page 7 Tuesday, June 29, 2010 3:16 PM

Español

Menú de selección

El transceptor se desplaza por el menú de

selección de la forma siguiente:

Selección del canal

El transceptor dispone de 8 canales y 121

subcódigos que podrá utilizar para

comunicarse con otros usuarios. Para comunic-

arse con otro usuario, ambos deben establecer

el mismo canal y el mismo subcódigo.

Para seleccionar un canal:

1. Acceda al menú de selección. El indicador

de canal parpadeará.

2. Pulse la tecla o para aumentar o

disminuir el número del canal mostrado. Si

mantiene pulsada la tecla o el número

del canal aumentará o disminuirá

gradualmente.

3. Desplácese hasta el ajuste de subcódigos

para seleccionar un subcódigo.

Selección de un subcódigo

Si asigna un subcódigo al transceptor, reducirá

las interferencias. Sin embargo, no olvide que

los transceptores con subcódigos diferentes

definidos no podrán comunicarse entre sí.

Cada uno de los canales de 1 a 8 puede tener

uno de los códigos de 0 a 121.

1. Acceda al menú de selección. Desplácese

por el menú de selección hasta que el

indicador de subcódigos parpadee.

2. Pulse la tecla o para aumentar o

disminuir el número del canal mostrado. Si

mantiene pulsada la tecla o , el número

del canal aumentará o disminuirá

gradualmente.

3. Salga del menú de selección.

Canal/

cronómetro Canal/

número Número de

código Doble

escucha Doble escucha

activada

Número del

segundo canal

egun

número de

código

Activar/

desactivar

MOTO 7794.book Page 8 Tuesday, June 29, 2010 3:16 PM

Español

Modo de doble escucha

El transceptor puede explorar el canal actual y

otro canal de forma alternativa. Es necesario

establecer un número de canal con su

subcódigo para otro canal.

Para establecer otro canal e iniciar la doble

escucha:

1. Navegue a través del menú de selección

hasta que parpadee el icono 2CH CH.

2. Pulse la tecla o para seleccionar el

número del canal y, a continuación, pulse la

tecla SEL/ .

3. Pulse la tecla o para seleccionar el

subcódigo y, a continuación, pulse la tecla

SEL/ .

Nota:si establece el mismo número de canal y

subcódigo que en el canal actual, el

modo de doble escucha no funcionará.

Para desactivar el modo de doble escucha:

Pulse la tecla para desactivar el modo.

Activación del cronómetro

Es posible utilizar el transceptor como

cronómetro. Puede cronometrar hasta 60

minutos y 59 segundos.

Nota:es posible recibir señales entrantes

cuando este modo está activado.

Para utilizar el temporizador del cronómetro:

1. Mantenga pulsada la tecla hasta que se

muestre el temporizador del cronómetro.

2. Pulse la tecla para iniciar el cronómetro.

Si pulsa la tecla. Si pulsa la tecla de

nuevo, el cronómetro se pausará.

3. Pulse la tecla para restablecer el

cronómetro.

4. Mantenga pulsada la tecla para salir de la

función temporizador del cronómetro.

Activación del bloqueo del teclado

Para bloquear el teclado:

Mantenga pulsada la tecla / . Aparece el

icono .

Para desbloquear el teclado:

Mantenga pulsada la tecla / de nuevo.

Desaparecerá el icono .

MOTO 7794.book Page 9 Tuesday, June 29, 2010 3:16 PM

Español

Menú de modos

El transceptor se desplaza por el menú de

selección de la forma siguiente:

Función de exploración de canales

El transceptor TLKR T6 cuenta con una

función de exploración de canales que le

permitirá explorar los ocho canales fácilmente.

Cuando el transceptor detecta un canal activo,

se detendrá en ese canal hasta que se quede

libre. Tras una pausa de dos segundos, el

transceptor continuará con la exploración. Si

pulsa la tecla PTT mientras la búsqueda se ha

detenido en un canal, podrá transmitir en dicho

canal y salir del modo de exploración.

Para ACTIVAR la exploración de canales:

1. Entre en el menú de modo. Avance por el

menú hasta que parpadee el icono .

Pulse la tecla para activar la función de

búsqueda. El canal de búsqueda se inicia y

aparece el icono de búsqueda.

Para DESACTIVAR la búsqueda:

1. Pulse MENÚ/ el icono de búsqueda

parpadea. Pulse la tecla para desactivar

la función de búsqueda.

Normal Modo de

exploración

Modo de

supervisión Tono de

llamada Tono de

teclas

var

desactivar

5 tonos5 niveles

Iniciar la

búsqueda Iniciar la

supervisión

Tono de

mensaje

recibido

Temporizador

de desconexión

automática

Supervisión

de salas Normal

Activar/

desactivar Activar/

desactivar

1h/2h/3h/

desconexión

MOTO 7794.book Page 10 Tuesday, June 29, 2010 3:16 PM

Español

Función de modo de supervisión

El transceptor TLKR T6 permite oír señales

débiles en el canal actual al pulsar una tecla.

Para ACTIVAR el modo de supervisión:

1. Entre en el menú de modo. Avance por el

menú hasta que parpadee el icono . Pulse

la tecla para activar la función de

monitorización. La supervisión comienza y

aparece el icono de supervisión.

Para DESACTIVAR el modo de supervisión:

2. Pulse MENÚ/ y avance por el modo de

supervisión. Pulse la tecla para desactivar

la función de supervisión.

Transmisión por voz

El transceptor TLKR T6 cuenta con un

transmisor por voz (VOX) seleccionable por el

usuario que puede utilizarse para

transmisiones de voz automáticas. La función

VOX está diseñada para utilizarse como manos

libres. Transmisión iniciada al hablar a través

del micrófono del transceptor o de los

auriculares (no incluidos) en lugar de al pulsar

la tecla PTT.

Para seleccionar el nivel de VOX:

1. Entre en el menú de modo. Avance por el

menú hasta que parpadee el icono . El

nivel actual (desactivado, 1-5) parpadea

también. El nivel desactivado (OFF)

deshabilita VOX, mientras que los niveles 1-

5 establecen la sensibilidad del circuito VOX.

2. Pulse la tecla o para seleccionar el

nivel de sensibilidad VOX deseado. Utilice el

nivel 1 en entornos silenciosos, y el 5 en los

más ruidosos. Podrá determinar el nivel de

sensibilidad adecuado hablando por el

micrófono. Si el icono parpadea, su voz se

ha aceptado.

3. Salga del menú de selección.

Nota:si continúa transmitiendo mediante la

función VOX durante 60 segundos, el

transceptor emite el tono limitador de

transmisión y el icono parpadea

durante 5 segundos.

MOTO 7794.book Page 11 Tuesday, June 29, 2010 3:16 PM

Español

Transmisión de un tono de llamada

El transceptor TLKR T6 cuenta con 5 tonos de

llamada seleccionables que se transmitirán al

pulsar la tecla / .

Para seleccionar un tono de llamada:

1. Entre en el menú de modo. Avance por el

menú hasta que parpadee el icono .

2. Pulse la tecla o para aumentar o

disminuir el número hasta llegar al tono de

llamada deseado. Los tonos se oirán a

través del altavoz.

3. Salga del menú de selección.

Para transmitir el tono de llamada

seleccionado, pulse la tecla . El tono se

transmitirá de forma automática durante un

periodo determinado de tiempo. El tono de

llamada se cancelará al pulsar la tecla PTT.

Tono de teclas

El transceptor emite un tono cada vez que se

pulsa una de las teclas (excepto la tecla PTT).

Para activar o desactivar el tono de las teclas:

1. Entre en el menú de modo. Avance por el

menú hasta que parpadee el icono .

2. Pulse la tecla para activar o la para

desactivar el tono de las teclas.

3. Salga del menú de selección.

Pitido de mensaje recibido

El pitido de mensaje recibido se envía para

notificar el fin de la transmisión (transmisiones

PTT y VOX). El pitido de mensaje recibido se

oye a través del altavoz cuando los pitidos de

las teclas están activados. Se transmite incluso

si los pitidos de las teclas están desactivados.

No obstante, el pitido de mensaje recibido no

se oirá desde el altavoz.

Para ACTIVAR o DESACTIVAR el pitido de

mensaje recibido:

1. Entre en el menú de modo. Avance por el

menú hasta que parpadee el icono .

2. Pulse la tecla para activar o la para

desactivar el tono de pitido de mensaje

recibido.

3. Salga del menú de selección.

MOTO 7794.book Page 12 Tuesday, June 29, 2010 3:16 PM

Español

Función de ahorro automático de energía

El transceptor cuenta con un circuito único

diseñado para aumentar al máximo la duración

de la batería. Si no se producen transmisiones

ni llamadas entrantes durante tres segundos, el

transceptor pasa al modo de ahorro de energía.

El transceptor puede recibir transmisiones en

este modo.

Desconexión automática

La función de desconexión automática permite

establecer el tiempo tras el cual el transceptor

se apaga automáticamente.

1. Entre en el menú de modo. Avance por el

menú hasta que parpadee el icono .

2. Pulse la tecla o para seleccionar del

tiempo entre (desactivado), 60, 120 y 180

minutos.

3. Salga del menú de selección.

Función de supervisión de salas

Es posible utilizar uno de los transceptores

TLKR T6 como supervisión de salas y utilizar el

otro transceptor para escuchar y comprobar la

voz de otra sala. Al establecer la función de

supervisión de salas, el transceptor de

supervisión detecta las voces y los ruidos (en

función del nivel de sensibilidad establecido) y

los transmite al transceptor que escucha sin

necesidad de pulsar la tecla PTT. El transceptor

de supervisión no puede recibir transmisiones

en este modo.

Para ACTIVAR o DESACTIVAR la supervisión

de salas:

1. Entre en el menú de modo. Avance por el

menú hasta que parpadee el icono .

2. Pulse la tecla para activar o la tecla

para desactivar la función de supervisión de

salas.

3. Salga del menú de selección.

Nota:

- No es posible pulsar la tecla PTT cuando el

modo de supervisión de salas está activado.

Si se hace, el transceptor emite el tono de

error de PTT.

- Cuando la voz o el ruido de otra sala se

prolongan durante más de 60 segundos, el

transceptor de supervisión detiene el control

durante 5 segundos y retoma su actividad.

MOTO 7794.book Page 13 Tuesday, June 29, 2010 3:16 PM

Español

Especificaciones Tabla de frecuencias (MHz)

Lista de Accesorios Aprobados

Para adquirir los siguientes accesorios, póngase

en contacto con su distribuidor o comercio.

Canales 8 canales de transceptor móvil

privado.

Subcódigos 121 (38 códigos CTCSS y 83

códigos DCS).

Frecuencia

operativa Entre 446,00625 y

446,09375 MHz.

Fuente de

alimentación Paquete de baterías AAA Ni-MH.

Cuatro pilas alcalinas AAA

(no incluidas).

Rango Hasta 8 km

Duración de la

batería 16 horas con pilas alcalinas

convencionales

14 horas con paquete de baterías

NiMH convencional

Canal Frecuencia

1 446.00625

2 446.01875

3 446.03125

4 446.04375

5 446.05625

6 446.06875

7 446.08125

8 446.09375

Número de

referencia de

Motorola Descripción

MOTO 7794.book Page 14 Tuesday, June 29, 2010 3:16 PM

Español

Tabla de CTCSS (Hz)

N.º de

código Frecuencia de

tono (Hz) N.º de

código Frecuencia de

tono (Hz) N.º de

código Frecuencia de

tono (Hz)

0 Off 13 103.5 26 162.2

1 67.0 14 107.2 27 167.9

2 71.9 15 110.9 28 173.8

3 74.4 16 114.8 29 179.9

4 77.0 17 118.8 30 186.2

5 79.7 18 123.0 31 192.8

6 82.5 19 127.3 32 203.5

7 85.4 20 131.8 33 210.7

8 88.5 21 136.5 34 218.1

9 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

MOTO 7794.book Page 15 Tuesday, June 29, 2010 3:16 PM

Español

Por favor devuelva la radio a su distribuidor o

comerciante detallista para solicitar servicio bajo

garantía. No devuelva la radio a Motorola.

Para poder recibir el servicio bajo garantía, debe

presentar su recibo de compra o prueba sustitutiva

comparable de compra que lleva la fecha de

compra. La radio bidireccional deberá mostrar

también el número de serie. La garantía no será

aplicable si el tipo o número de serie en el

producto han sido alterados, borrados, quitados, o

dañados de modo ilegible.

Lo que No está Cubierto por la Garantía

Los defectos o daños que resulten del uso del

Producto en otro uso fuera del normal y habitual o

por no seguir las instrucciones de este manual del

usuario.

Los defectos o daños producidos por uso indebido,

accidente o negligencia.

Los defectos o daños producidos por pruebas,

operaciones, mantenimiento o ajuste

inadecuados, o cualquier alteración o modificación

de cualquiera índole.

Rotura o daño de las antenas a menos que sea

causado directamente por defectos en el material

o mano de obra.

Los productos desmontados o reparados de tal

manera que afectan adversamente la función o

impiden la inspección y la prueba adecuadas para

verificar la reclamación bajo garantía.

Defectos o daños debidos al alcance de los

equipos.

Defectos o daños debido a humedad, líquidos o

derrames.

Toda superficie de plástico y todas las otras partes

expuestas al exterior que estén rayadas o

dañadas debido a uso normal.

Productos alquilados sobre una base temporal.

Mantenimiento periódico y reparación o reemplazo

de partes debido a uso normal y al desgaste.

MOTO 7794.book Page 17 Tuesday, June 29, 2010 3:16 PM

Español

Información Sobre el Copyright

Los productos Motorola descritos en este manual

pueden incluir programas de Motorola con

derecho del Copyright (derechos de autor),

memorias de semiconductores almacenada u

otros medios. Las leyes en los Estados Unidos y

otros países salvaguardan, para Motorola, ciertos

derechos exclusivos sobre los programas de

informática (de computador) con derecho del

copiar o reproducir en cualquier forma los

programas de Motorola con derecho del Copyright.

Por tanto, para cualquier programa de informática

(computador) de Motorola con derecho del

Motorola en este manual no está permitida su

copia o reproducción de ninguna manera sin el

permiso expreso y escrito de Motorola. Además, la

compra de productos de Motorola no se

considerará que conceden directa o

indirectamente o por implicación, impedimento

legal, o de otro modo, cualquier licencia conforme

a los derechos del Copyright, patentes o

aplicaciones de patente de Motorola, excepto para

las regalías normales no exclusivas de libre

licencia de uso que surgen de la operación de la

ley en la venta de un producto.

MOTOROLA, el logo estilizado M Logo y todas las

otras marcas comerciales indicadas como tal son

marcas registradas de Motorola, Inc. ® Reg. U.S.

Pat. & Tm. Off.

MOTO 7794.book Page 18 Tuesday, June 29, 2010 3:16 PM

Italiano

Sicurezza del prodotto ed esposizione

all’energia di radiofrequenza per le radio

ricetrasmittenti portatili

ATTENZIONE!

Prima di utilizzare questo prodotto, leggere le

informazioni sull’energia di radiofrequenza e le

istruzioni per il funzionamento nell’opuscolo

Sicurezza del prodotto ed esposizione

all’energia di radiofrequenza (RF), per garantire

che siano rispettati i limiti di esposizione.

Caratteristiche

•8 canali PMR

• 121 sottocodici (38 codici CTCSS e 83 DCS)

• Portata fino a 8 km*

• Circuito VOX integrato

• 5 toni di avviso chiamata selezionabili

• Display LCD retroilluminato

• Presa per cuffia (cuffia non inclusa)

• Tono di fine trasmissione (Roger beep)

• Cronometro

• Room monitor (ascolto ambientale a distanza)

• Caricabatteria

• Indicatore stato batteria

• Monitoraggio canali

• Scansione canali

• Dual Watch (sorveglianza su due canali)

•Blocco tastiera

• Funzione spegnimento automatico

* La portata è soggetta a variazione a seconda delle

condizioni ambientali e/o topografiche.

Prima di utilizzare questo

prodotto, leggere le istruzioni per

il funzionamento sicuro riportate

nell’opuscolo Sicurezza del

prodotto ed esposizione

all’energia di radiofrequenza che

accompagna la radio.

Attenzione

MOTO 7794.book Page 2 Tuesday, June 29, 2010 3:16 PM

Italiano

Comandi e funzioni

Display

1. Icona Dual Watch

Antenna

Tast o PTT (premere per parlare)

Tasto (Incremento

volume/canale)

Tast o MON (Monitor)

Tasto (Decreme nto

volume/canale)

Tasto SEL/

(Selezione/Blocco)

Microfono

Altoparlante Presa DC IN 9V

Presa per cuffia

(cuffia non inclusa)

Tast o MENU/

(Menu/accensione)

Tast o (Ch iamata)

Antenna

Tas to PTT (premere per parlare)

Tasto (Incremento volume/canale)

Tasto giù (Decremento volume/canale)

Microfono

Altoparlante Presa DC IN 9V

Tast o MENU/ (Menu/accensione)

/ Tasto (Chiamata/Blocco)

Canale/Cronometro

Presa per

cuffia (cuffia

non inclusa)

MOTO 7794.book Page 3 Tuesday, June 29, 2010 3:16 PM

Italiano

Display

1. Icona stato batteria

2. Icona Dual Watch

3. Icona scansione

4. Icona Monitor

5. Icona VOX

6. Invio tono chiamata / Tono di chiamata

7. Icona tono di chiamata

8. Icona tono Roger beep

9. Icona APO (spegnimento automatico)

10. Icona Room monitor

11. Icona trasmissione / ricezione

12. Icona blocco tastiera

MOTO 7794.book Page 4 Tuesday, June 29, 2010 3:16 PM

Italiano

La ricetrasmittente TLKR T6 è una radio

leggera, piccola, che sta nel palmo di una

mano. È il compagno ideale per chi ama lo

sport, le escursioni, lo sci e la vita all’aria

aperta, perché permette di tenersi in contatto

con familiari e amici. È indispensabile per

inviare comunicazioni urgenti. Compatta e

innovativa, questa ricetrasmittente è dotata di

molte funzioni.

Kit TLKR T6

Il kit comprende: due radio TLKR T6, due clip

per cintura, un caricabatterie, un adattatore

c.a., due staffe di sostegno batteria, due pacchi

batterie ricaricabili al NiMH, il manuale per

l’utente. La radio può essere alimentata anche

da 4 batterie alcaline AAA (non incluse nel kit).

Inserimento della batteria

La radio TLKR T6 è alimentata da un pacco

batterie al NiMH oppure da 4 batterie alcaline

AAA (non incluse). Se si preferiscono le

batterie alcaline, si consiglia di utilizzare

batterie di alta qualità.

Inserimento del pacco batterie al NiMH:

1. Controllare che la radio sia spenta.

2. Premere la linguetta sulla parte inferiore del

coperchio del vano batterie e rimuovere il

coperchio.

3. Inserire il pacco batterie NiMH nel vano

batterie, facendo attenzione che i poli della

batteria siano orientati come indicato dai

simboli + e – all’interno del vano. Se le

batterie non sono inserite correttamente, la

ricetrasmittente non funziona.

4. Riposizionare il coperchio del vano batterie.

Icona dello stato batteria e avviso di

batteria scarica

L’icona dello stato batteria visualizzato sul

display della ricetrasmittente indica il livello di

carica delle batterie. Se è basso, l’icona

lampeggia. Ricaricare

immediatamente le batterie ricaricabili NiMH.

Carica della radio

Se si utilizza il pacco batterie ricaricabili al

NiMH, è possibile caricare

contemporaneamente due radio TLKR T6 con

le batterie inserite sia direttamente che

utilizzando il caricatore in dotazione.

MOTO 7794.book Page 5 Tuesday, June 29, 2010 3:16 PM

Italiano

Controllare di aver spento la radio prima di

inserirla nel caricatore. In caso contrario,

l’indicazione dell'icona dello stato di carica

della batteria non sarà corretta.

Carica diretta

1. Inserire la spina dell'adattatore c.c. nella

presa DC IN 9V della radio, quindi inserire

l’estremità opposta nella presa accendisigari

del veicolo.

Carica con il caricatore

1. Inserire la spina dell’adattatore c.a. nella

presa DC IN 9V e l’estremità opposta nella

presa di corrente.

2. Appoggiare il caricatore su una scrivania o

su un tavolo, inserire la radio nel caricatore,

facendo attenzione che la tastiera sia rivolta

in avanti.

3. Controllare che il LED si illumini. Caricare la

batteria per 16 ore. A carica ultimata,

rimuovere la radio dal caricatore.

Nota: gli indicatori LED di carica resteranno

accesi finché le radio sono nel caricatore.

Carica della batteria

Il pacco batterie al NiMH può essere caricato

da solo, utilizzando la staffa di sostegno in

dotazione.

1. Inserire la staffa di sostegno nel caricatore.

2. Inserire il pacco batterie al NiMH, facendo

attenzione che i contatti della batteria e quelli

del caricatore aderiscano perfettamente. Se

le batterie non sono inserite correttamente, il

caricatore non funziona.

3. Controllare che il LED si illumini. Caricare la

batteria per 16 ore.

Nota: gli indicatori LED di carica resteranno

accesi finché le radio sono nel caricatore.

Funzionamento della radio

Per ottenere prestazioni ottimali dalla

ricetrasmittente, leggere con attenzione il

presente manuale prima di utilizzare la radio.

MOTO 7794.book Page 6 Tuesday, June 29, 2010 3:16 PM

Italiano

Accensione della radio e regolazione del

volume

1. Per accendere la radio, premere e tener

premuto il tasto MENU/ . Per alzare il

volume premere il tasto , per abbassarlo,

premere il tasto .

2. Per spegnere la radio, premere nuovamente

e tener premuto il tasto MENU/ .

Regolazione del livello del suono (tono

tastiera)

Ogni volta che si preme un tasto - eccettuati i

tasti PTT e - la radio emette un segnale

acustico. Per disattivare o attivare il suono,

premere 5 volte il tasto MENU/ , l’icona Tono

tastiera lampeggia. Per attivare il suono,

premere il tasto . Per disattivarlo, premere il

tasto .

Trasmissione

Per comunicare con altri utenti:

1. Premere e tener premuto il tasto PTT e

parlare chiaramente, con tono normale,

tenendo il microfono a 5-8 cm di distanza

dalla bocca. Durante la trasmissione, l’icona

viene visualizzata sul display. Per evitare

che la parte iniziale della trasmissione venga

tagliata, aspettare qualche secondo prima di

parlare dopo aver premuto il pulsante PTT.

2. Dopo aver finito di parlare, rilasciare il tasto

PTT. È quindi possibile ricevere le chiamate

in arrivo. Durante la ricezione, l’icona

viene visualizzata sul display.

Nota: se si continua a trasmettere per 60

secondi, la radio emette il tono di timeout

TX e l’icona lampeggia. La radio

interrompe la trasmissione.

Retroilluminazione del LCD

Il display LCD si illumina automaticamente alla

pressione di un tasto qualsiasi, ad eccezione

del PTT, e resta illuminato per 10 secondi dopo

aver premuto l’ultimo tasto.

Navigazione del menu

La funzione Menu consente di accedere alle

funzioni avanzate della TLKR T6.

1. Per accedere al menu, premere il tasto

MENU/ .

2. Premendo ulteriormente il tasto MENU/ , si

scorre il menu fino a tornare alla modalità

operativa "Normale".

MOTO 7794.book Page 7 Tuesday, June 29, 2010 3:16 PM

Italiano

Menu Selezione

La sequenza di navigazione del menu Selezione è la

seguente:

Selezione di un canale

Per comunicare con gli altri utenti, è possibile

scegliere tra 8 canali e 121 sottocodici. Per

poter comunicare tra loro, ogni ricetrasmittente

deve essere impostata sullo stesso canale e

sottocodice.

Per selezionare un canale:

1. Accedere al menu Selezione. L’indicatore del

canale lampeggia.

2. Premere il tasto o per incrementare o

decrementare il numero del canale

visualizzato. Premendo e tenendo premuto il

tasto o , il numero del canale viene

incrementato o decrementato rapidamente.

3. Per selezionare il sottocodice, passare al

sottomenu successivo.

Selezione di un sottocodice

Assegnando un sottocodice alla radio, si

riducono le interferenze. È tuttavia doveroso

notare che radio con sottocodici diversi non

possono comunicare tra loro. Per ciascuno

degli 8 canali, è possibile selezionare un codice

compreso tra 0 e 121.

1. Accedere al menu Selezione. Scorrere il

menu fino a quando l’indicatore del

sottocodice lampeggia.

2. Premere il tasto o per incrementare o

decrementare il numero del canale

visualizzato. Premendo e tenendo premuto il

tasto o , il numero del canale viene

incrementato o decrementato rapidamente.

3. Uscire dal menu Selezione.

Canale/

Cronometro Canale/

numero Numero

codice Dual Watch Dual Watch

2o numero

canale 2o numero

codice

On/Off

MOTO 7794.book Page 8 Tuesday, June 29, 2010 3:16 PM

Italiano

Modo Dual Watch

Con la ricetrasmittente TLKR T6 è possibile

eseguire alternativamente la scansione sul

canale corrente e su un altro canale. È però

necessario impostare il numero e il relativo

sottocodice per il secondo canale.

Per impostare il secondo canale ed abilitare la

modalità operativa Dual Watch:

1. Scorrere il menu Selezione fino a quando

l'icona 2CH CH lampeggia.

2. Premere dapprima il tasto o per

selezionare il numero del canale, quindi il

tasto .

3. Premere dapprima il tasto o per

selezionare il sottocodice, quindi il tasto .

Nota: se si assegna al secondo canale un

numero di canale e un sottocodice eguali

a quello corrente, il doppio controllo non

viene effettuato.

Per disabilitare la modalità operativa Dual

Watch:

Premere il tasto , quindi impostare la

modalità OFF.

Attivazione del cronometro

La radio può essere utilizzata come un

cronometro in grado di misurare il tempo fino a

60 minuti e 59 secondi.

Nota: in questa modalità operativa, è possibile

ricevere segnali.

Per utilizzare il cronometro:

1. Premere e tener premuto il tasto fino a

visualizzare il timer del cronometro.

2. Premere il tasto per avviare il timer del

cronometro. Premendo nuovamente il tasto

, il timer si arresta.

3. Premere il tasto per azzerare il timer del

cronometro.

4. Premere e tener premuto il tasto per

uscire dalla funzione cronometro.

Attivazione del blocco tastiera

Per bloccare la tastiera:

Premere e tener premuto il tasto / . Viene

visualizzata l’icona .

Per sbloccare la tastiera:

Premere nuovamente e tener premuto il tasto

/ . L’icona scompare.

MOTO 7794.book Page 9 Tuesday, June 29, 2010 3:16 PM

Italiano

Per disabilitare la scansione dei canali:

1. Premere il tasto MENU/ , l’icona

Scansione lampeggia; premere il tasto

per disattivare la funzione di scansione.

Funzione Monitor

È possibile controllare la presenza di segnali

deboli sul canale corrente premendo un tasto.

Per abilitare la funzione Monitor:

1. Accedere al menu Modo e scorrerlo fino a

quando l’icona lampeggia. Premere il

tasto per attivare la funzione Monitor. Il

monitoraggio verrà avviato e l’icona Monitor

viene visualizzata.

Per disabilitare la funzione Monitor:

2. Premere il tasto MENU/ e scorrere fino al

modo Monitor. Premere il tasto per

disattivare la funzione Monitor.

Trasmissione a viva voce

La radio TLKR T6 dispone della funzione VOX

(Voice Operated Transmitter) selezionabile

dall’utente, che attiva la trasmissione

automaticamente al rilevamento della voce.

Questa funzione consente l’utilizzo a mani

libere della radio. La trasmissione viene attivata

parlando nel microfono o nella cuffia (questo

accessorio non è incluso nel kit) e non dalla

pressione sul tasto PTT.

Per selezionare il livello VOX:

1. Accedere al menu Modo e scorrerlo fino a

quando l’icona lampeggia. Il livello

corrente (OFF, 1-5) lampeggia. Il livello OFF

disattiva il VOX, mentre quelli 1-5

consentono di impostare la sensibilità del

circuito VOX.

2. Premere il tasto o per selezionare il

livello di sensibilità VOX desiderato.

Impostare il livello 1 per usare la radio in

ambienti silenziosi e il livello 5 per gli

ambienti rumorosi. Per individuare il livello di

sensibilità appropriato, parlare nel microfono.

Se l’icona lampeggia, la voce è stata

rilevata correttamente.

3. Uscire dal menu Selezione.

Nota: se si continua a trasmettere per 60

secondi nella modalità VOX, la radio

emette il tono di timeout TX e l’icona

lampeggia per 5 secondi.

MOTO 7794.book Page 11 Tuesday, June 29, 2010 3:16 PM

Italiano

Invio di un tono di chiamata

La radio TLKR T6 dispone di 5 toni di chiamata

selezionabili, che vengono inviati alla pressione

del tasto / .

Per selezionare un tono di chiamata:

1. Accedere al menu Modo e scorrerlo fino a

quando l’icona lampeggia. Anche il

numero del tono di chiamata attualmente

impostato (1-5) lampeggia.

2. Premere il tasto o per incrementare o

decrementare il numero del tono fino a

raggiungere quello desiderato. Ad ogni

pressione, si ascolta il tono attraverso

l’altoparlante.

3. Uscire dal menu Selezione.

Per inviare il tono di chiamata selezionato,

premere il tasto . Il tono selezionato viene

trasmesso automaticamente per un periodo di

tempo definito. Il tono di chiamata viene

annullato premendo il pulsante PTT.

Tono tastiera

Ogni volta che si preme un tasto - eccettuato il

tasto PTT - la radio emette un segnale acustico.

Per abilitare e disabilitare i toni della tastiera:

1. Accedere al menu Modo e scorrerlo fino a

quando l’icona lampeggia.

2. Premere il tasto per attivare o il tasto

per disattivare i toni tastiera.

3. Uscire dal menu Selezione.

Tono di fine trasmissione (Roger beep)

Il tono “Roger beep” è un tono inviato per

segnalare la fine della trasmissione (PTT e

VOX). Se i toni della tastiera sono abilitati, il

tono “Roger beep" viene instradato attraverso

l’altoparlante. Questo tono viene inviato anche

se i toni della tastiera sono disabilitati; non

verrà tuttavia emesso attraverso l’altoparlante.

Per abilitare e disabilitare il tono “Roger beep”:

1. Accedere al menu Modo e scorrerlo fino a

quando l’icona lampeggia.

2. Premere il tasto per attivare il tono o il

tasto per disattivare il tono “Roger beep”.

3. Uscire dal menu Selezione.

MOTO 7794.book Page 12 Tuesday, June 29, 2010 3:16 PM

Italiano

Risparmio energetico automatico

La radio è dotata di un circuito appositamente

progettato per prolungare notevolmente la

durata delle batterie. Se, entro 3 secondi, la

radio non rileva alcuna trasmissione o una

chiamata in arrivo, entra automaticamente nella

modalità di risparmio energetico. In questa

modalità, la radio è in grado di ricevere le

trasmissioni.

Spegnimento automatico

Questa funzione consente di definire il tempo di

accensione della radio, scaduto il quale l’unità

si spegne automaticamente.

1. Accedere al menu Modo e scorrerlo fino a

quando l’icona lampeggia.

2. Premere il tasto o per selezionare il

tempo tra: Off, 60, 120 e 180 minuti.

3. Uscire dal menu Selezione

Funzione Room monitor

È possibile utilizzare una delle radio TLKR T6

per monitorare a distanza la presenza di attività

voce nella stanza o nel locale, mentre si ascolta

con l’altra radio. Abilitando questa funzione, la

radio di controllo, a seconda del livello di

sensibilità impostato, si attiva quando rileva

voci e rumori e trasmette automaticamente alla

radio ricevente senza che l’utente debba

premere il tasto PTT. In questa modalità

operativa, la radio di controllo non è in grado

operare in ricezione.

Per abilitare e disabilitare la funzione Room

monitor:

1. Accedere al menu Modo e scorrerlo fino a

quando l’icona lampeggia.

2. Premere il tasto per attivare la funzione

Room monitor o il tasto per disabilitarla.

3. Uscire dal menu Selezione.

Nota:

- La pressione del tasto PTT mentre la radio è

nella modalità operativa Room monitor è

invalida, per cui la radio emette il tono di errore

PTT.

- Se rileva voce o rumori continui per oltre 60

secondi, la radio interrompe il monitoraggio

per 5 secondi prima di riprenderlo.

MOTO 7794.book Page 13 Tuesday, June 29, 2010 3:16 PM

Italiano

Specifiche tecniche Tabella delle frequenze (MHz)

Elenco degli accessori approvati

Per l'acquisto di questi accessori rivolgersi al

proprio rivenditore.

Canali 8 PMR

Sottocodici 121 (38 codici CTCSS e 83 DCS)

Frequenza

operativa 446,00625 – 446,09375 MHz

Alimentazione Pacco batterie al NiMH AAA

4 batterie alcaline AAA

(non incluse)

Portata Fino a 8 km

Autonomia della

batteria 16 ore tipica. -

Batterie alcaline

14 ore tipica –

Pacco batteria NiMH

Canale Freq.

1 446.00625

2 446.01875

3 446.03125

4 446.04375

5 446.05625

6 446.06875

7 446.08125

8 446.09375

MOTO 7794.book Page 14 Tuesday, June 29, 2010 3:16 PM

Italiano

Tabella dei CTCSS (Hz)

N. codice Frequenza tono

(Hz) N. codice Frequenza tono

(Hz)

0 Off 13 103.5 26 162.2

1 67.0 14 107.2 27 167.9

2 71.9 15 110.9 28 173.8

3 74.4 16 114.8 29 179.9

4 77.0 17 118.8 30 186.2

5 79.7 18 123.0 31 192.8

6 82.5 19 127.3 32 203.5

7 85.4 20 131.8 33 210.7

8 88.5 21 136.5 34 218.1

9 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

MOTO 7794.book Page 15 Tuesday, June 29, 2010 3:16 PM

Italiano

Codici DCS

codice Codice N.

codice Codice

39 023 53 114 67 174 81 315 95 445 109 631

40 025 54 115 68 205 82 331 96 464 110 632

41 026 55 116 69 223 83 343 97 465 111 654

42 031 56 125 70 226 84 346 98 466 112 662

43 032 57 131 71 243 85 351 99 503 113 664

44 043 58 132 72 244 86 364 100 506 114 703

45 047 59 134 73 245 87 365 101 516 115 712

46 051 60 143 74 251 88 371 102 532 116 723

47 054 61 152 75 261 89 411 103 546 117 731

48 065 62 155 76 263 90 412 104 565 118 732

49 071 63 156 77 265 91 413 105 606 119 734

50 072 64 162 78 271 92 423 106 612 120 743

51 073 65 165 79 306 93 431 107 624 121 754

52 074 66 172 80 311 94 432 108 627

MOTO 7794.book Page 16 Tuesday, June 29, 2010 3:16 PM

Italiano

Informazioni Sui Diritti d'Autore

I prodotti Motorola descritti in questo manuale

possono includere programmi Motorola protetti

da diritti d'autore, memorie di semiconduttore

archiviate o altri media. Le leggi degli Stati Uniti

e di altri paesi garantiscono a Motorola

determinati diritti esclusivi per programmi

informatici protetti da diritti d'autore, ivi

compreso il diritto esclusivo di copiare o

riprodurre in qualsiasi forma i programmi

Motorola protetti dai suddetti diritti.

Di conseguenza, nessun programma Motorola

protetto da diritti d'autore contenuto nei prodotti

Motorola descritti in questo manuale può

essere copiato o riprodotto in alcuna maniera

senza la previa autorizzazione scritta della

Motorola. Inoltre, l'acquisto di prodotti Motorola

non garantisce la concessione per via diretta,

per implicazione, preclusione o altro di alcuna

licenza ai sensi dei diritti d'autore, brevetti o

richieste di brevetti di Motorola, ad eccezione

della normale licenza d'uso non esclusiva ed

esente da royalties che scaturisce per legge

dalla vendita di un prodotto.

Motorola e il logo stilizzato M sono registrati

negli Stati Uniti d'America. Ufficio marchi e

brevetti.

MOTO 7794.book Page 18 Tuesday, June 29, 2010 3:16 PM

Português

ÍNDICE

Segurança do produto e exposição

à RF para rádios bidireccionais portáteis . 2

Características . . . . . . . . . . . . . . . . . . . . . 2

Controlo e Funções . . . . . . . . . . . . . . . . . 3

Visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Conteúdo da Embalagem . . . . . . . . . . . . 5

Colocação das Pilhas . . . . . . . . . . . . . . . . 5

Nível de Carga das Pilhas e Aviso

de Pilhas Fracas . . . . . . . . . . . . . . . . . . . 5

Carregamento do Rádio . . . . . . . . . . . . . . 5

Carregamento das Pilhas . . . . . . . . . . . . . 6

Utilização do Rádio . . . . . . . . . . . . . . . . . 6

Ligar o Rádio e Regular o Volume . . . . . . 7

Regular o Som (Sons das Teclas) . . . . . . 7

Falar pelo Rádio . . . . . . . . . . . . . . . . . . . . 7

Retroiluminação do LCD . . . . . . . . . . . . . 7

Navegar no Menu . . . . . . . . . . . . . . . . . . . 7

Menu Seleccionar . . . . . . . . . . . . . . . . . . 8

Seleccionar um Canal . . . . . . . . . . . . . . . 8

Escolher um Subcódigo . . . . . . . . . . . . . . 8

Modo de Escuta Dupla . . . . . . . . . . . . . . . 9

Activação do cronómetro . . . . . . . . . . . . . 9

Activação do bloqueio das teclas . . . . . . . 9

Menu Modo . . . . . . . . . . . . . . . . . . . . . . 10

Função de Busca de Canais . . . . . . . . . 10

Função de Modo de Controlo . . . . . . . . . 11

Transmissão Activada pela Voz . . . . . . . 11

Transmitir um Sinal de Chamada . . . . . . 12

Tom das teclas . . . . . . . . . . . . . . . . . . . . 12

Tom de "Recebido" . . . . . . . . . . . . . . . . . 12

Função de Economia Automática

de Energia . . . . . . . . . . . . . . . . . . . . . . . 13

Desactivação Automática . . . . . . . . . . . . 13

Função de Monitorização Ambiente . . . . 13

Especificações . . . . . . . . . . . . . . . . . . . . 14

Tabela de Frequências (MHz) . . . . . . . . 14

Tabela CTCSS (Hz) . . . . . . . . . . . . . . . . 15

Código DCS . . . . . . . . . . . . . . . . . . . . . . 16

Informação de Garantia . . . . . . . . . . . . . 17

A Garantia Não Cobre . . . . . . . . . . . . . . 17

Informação de Direitos de Autor . . . . . . . 18

MOTO 7794.book Page 1 Tuesday, June 29, 2010 3:16 PM

Português

SEGURANÇA DO PRODUTO E

EXPOSIÇÃO À RF PARA RÁDIOS

BIDIRECCIONAIS PORTÁTEIS

ATENÇÃO!

Antes de utilizar este produto, leia as

informações de consciencialização quanto à

energia de RF, bem como as instruções de

utilização no folheto de Segurança do Produto

e Exposição a RF fornecidas com o rádio para

garantir a conformidade com os limites de

exposição a energia de RF.

Características

• 8 Canais PMR

• 121 Subcódigos (38 códigos CTCSS e 83

códigos DCS)

• Alcance até 8 km*

• Circuito VOX Interno

• 5 Sinais de Aviso de Chamada Seleccionáveis

• Visor de Cristal Líquido (LCD) Retroiluminado

• Tomada para Auscultador Opcional

• Tom de "Recebido"

• Temporizador

• Monitorização Ambiente

• Carregador das Pilhas

• Medidor do Nível das Pilhas

• Controlo de Canais

• Busca de Canais

• Escuta Dupla

• Bloqueio do Teclado

• Função de Desactivação Automática

* O alcance pode variar de acordo com as condições

ambientais e/ou topográficas.

Antes de utilizar este produto, leia

as instruções de utilização segura

contidas no folheto de Segurança

do Produto e Exposição a RF

fornecido com o rádio.

Cuidado

MOTO 7794.book Page 2 Tuesday, June 29, 2010 3:16 PM

Português

Visor

1. Medidor do Nível das Pilhas

2. Indicador de Escuta Dupla

3. Indicador de Busca

4. Indicador de controlo

5. Indicador de VOX

6. Envio de sinal de chamada/sinal de

chamada

7. Indicador de som das teclas

8. Indicador de tom de "Recebido"

9. Indicador de Desactivação Automática

10. Indicador de monitorização ambiente

11. Indicador de Transmissão/Recepção

12. Indicador de Bloqueio do Teclado

MOTO 7794.book Page 4 Tuesday, June 29, 2010 3:16 PM

Português

Parabéns pela aquisição do rádio TLKR T6.

Trata-se de um rádio leve, do tamanho da

palma da mão. Utilize-o em eventos

desportivos, para estar em contacto com

familiares e amigos, em caminhadas, ao fazer

esqui, no exterior para estabelecer

comunicações essenciais. Este aparelho

compacto e com tecnologia de ponta está

equipado com muitas funções.

Conteúdo da Embalagem

A embalagem contém dois rádios TLKR T6,

dois clips de cinto, um suporte para

carregamento, um adaptador CA, dois suportes

de pilhas, dois conjuntos de pilhas

recarregáveis NiMH e este manual. O aparelho

pode funcionar com 4 pilhas alcalinas AAA

(não incluídas).

Colocação das Pilhas

O rádio TLKR T6 utiliza o conjunto de pilhas

NiMH ou 4 pilhas alcalinas AAA (não incluídas).

Se utilizar pilhas alcalinas, recomendamos que

utilize pilhas da melhor qualidade.

Como colocar o conjunto de pilhas NiMH:

1. Certifique-se de que o rádio está desligado.

2. Retire a tampa do compartimento das pilhas

carregando na patilha no fundo da tampa, o

que permitirá a remoção da mesma.

3. Instale o conjunto de pilhas NiMH no

compartimento da bateria. Certifique-se de

que respeita os símbolos dos pólos + e – no

compartimento. A colocação incorrecta do

conjunto de pilhas impedirá o funcionamento

do aparelho.

4. Volte a fechar o compartimento das pilhas

com a tampa.

Nível de Carga das Pilhas e Aviso de

Pilhas Fracas

Este aparelho possui um medidor do nível de

carga das pilhas no visor que indica o estado

das pilhas. Quando as pilhas do aparelho

estiverem gastas, o ícone do medidor de nível

das pilhas fica intermitente. Recarregue

as pilhas NiMH recarregáveis imediatamente.

Carregamento do Rádio

Se utilizar o conjunto de pilhas recarregáveis

NiMH, poderá carregar dois rádios TLKR T6

directamente ou utilizando o suporte para

carregamento fornecido.

MOTO 7794.book Page 5 Tuesday, June 29, 2010 3:16 PM

Português

Verifique se desligou o rádio antes de o

colocar no suporte para carregamento. Se

não o fizer, o medidor de nível das pilhas

não funcionará adequadamente.

Carregamento Directo:

1. Ligue a ficha do adaptador CC à tomada de

entrada de CC de 9V do rádio e ligue a outra

extremidade à fonte de alimentação para

acessórios existente no veículo.

Utilizar o Suporte para Carregamento:

1. Ligue o adaptador CA à entrada de CC de

9V e a uma tomada eléctrica normal.

2. Coloque o suporte para carregamento na

secretária ou em cima de uma mesa e

coloque o rádio no suporte para

carregamento com o teclado virado para a

frente.

3. Verifique se o LED se acende. Carregue o

conjunto de pilhas durante 16 horas e retire o

rádio do suporte para carregamento depois

de estar carregado.

Nota:os LEDs do indicador de carga

permanecerão acesos enquanto os

rádios estiverem no carregador.

Carregamento das Pilhas

Poderá carregar o conjunto de pilhas NiMH

utilizando o suporte das pilhas incluído no

conjunto.

1. Coloque o suporte das pilhas no suporte

para carregamento.

2. Instale o conjunto de pilhas NiMH, pondo em

contacto os pontos de carga deste com os do

suporte para carregamento. A colocação

incorrecta das pilhas impedirá o carrega-

mento do aparelho.

3. Verifique se o LED se acende. Carregue o

conjunto de pilhas durante 16 horas.

Nota:os LEDs do indicador de carga

permanecerão acesos enquanto os

rádios estiverem no carregador.

Utilização do Rádio

Para tirar o máximo proveito do seu novo rádio,

leia este manual na íntegra antes de tentar

colocar o aparelho a funcionar.

MOTO 7794.book Page 6 Tuesday, June 29, 2010 3:16 PM

Português

Ligar o Rádio e Regular o Volume

1. Prima continuamente a tecla MENU/ para

ligar o rádio e aumente o volume premindo a

tecla . Para diminuir o volume, prima a

tecla .

2. Volte a premir continuamente a tecla

MENU/ para desligar o rádio.

Regular o Som (sons das teclas)

O rádio emite um som sempre que é premida

uma tecla (excepto as teclas PTT e ).

Para desactivar este som, prima o botão

MENU/ 5 vezes e o ícone de som das teclas

fica intermitente. Para activar este som. Prima

a tecla para ligar. Prima a tecla para

desligar.

Falar pelo Rádio

Como falar com outros usando o rádio:

1. Prima continuamente a tecla PTT e fale num

tom claro e normal a cerca de 5-8 cm de

distância do microfone. Durante a

transmissão, o ícone aparece no visor.

Para evitar que a primeira parte da

transmissão seja cortada, faça uma ligeira

pausa depois de premir a tecla PTT e antes

de começar a falar.

2. Quando terminar de falar, solte a tecla PTT.

Pode agora receber chamadas. Durante a

recepção, o ícone aparece no visor.

Nota:se continuar a transmitir durante 60

segundos, o rádio emite o tom de

Interrupção da Transmissão e o ícone

fica intermitente. O rádio pára a

transmissão.

Retroiluminação do LCD

A retroiluminação do LCD activa-se

automaticamente sempre que se prime

qualquer tecla (excepto a PTT). O visor LCD

ilumina-se durante 10 segundos após a última

tecla ter sido premida.

Navegar no Menu

O rádio dispõe de uma função de Menu que lhe

permite ter acesso às funções avançadas do

TLKR T6.

1. Para entrar no Menu, prima a tecla MENU/ .

2. Se premir mais vezes a tecla MENU/

avançará pelo Menu até sair para o modo de

funcionamento "Normal".

MOTO 7794.book Page 7 Tuesday, June 29, 2010 3:16 PM

Português

Menu Seleccionar

O rádio navega no Menu Seleccionar da seguinte

forma:

Seleccionar um Canal

O rádio dispõe de 8 canais e 121 Subcódigos

que poderá utilizar para falar com outros. Para

falar com alguém, terão ambos de sintonizar o

mesmo canal e Subcódigo.

Como seleccionar um canal:

1. Entre no Menu Seleccionar. O Indicador de

Canal fica intermitente.

2. Prima a tecla ou para aumentar ou

diminuir o número do canal no visor. Se

premir continuamente a tecla ou , o

número do canal aumenta ou diminui de

forma contínua.

3. Aceda à definição do Subcódigo para

escolher um Subcódigo.

Escolher um Subcódigo

A atribuição de um Subcódigo ao rádio ajudará a

reduzir as interferências, mas deve ter em mente

que os rádios que tenham Subcódigos diferentes

programados não conseguirão comunicar uns

com os outros. Cada um dos canais de 1-8

poderá ter qualquer um dos códigos de 0 a 121.

1. Entre no Menu Seleccionar. Percorra o Menu

Seleccionar até que o indicador de

Subcódigo fique intermitente.

2. Prima a tecla ou para aumentar ou

diminuir o número do canal no visor. Se

premir continuamente a tecla ou , o

número do canal aumenta ou diminui de

forma contínua.

3. Saia do Menu Seleccionar.

Canal/

Cronómetro Canal/

número

Número de

código

Escuta

dupla escuta du

activada

2.º número

do canal 2.º número

de código

Ligar/

Desligar

MOTO 7794.book Page 8 Tuesday, June 29, 2010 3:16 PM

Português

Modo de Escuta Dupla

O rádio pode procurar alternadamente o canal

actual e outro canal. Terá de programar um

número de canal e respectivo Subcódigo para

outro canal.

Como programar outro canal e activar a Escuta

Dupla:

1. Navegar no menu de selecção até o ícone

2CH CH ficar intermitente.

2. Prima ou para seleccionar o número

do canal e, em seguida, prima a tecla .

3. Prima ou para seleccionar o

Subcódigo e, em seguida, prima a tecla .

Nota:se definir um número de canal e um

Subcódigo iguais aos do canal actual, a

Escuta Dupla não funciona.

Como desactivar o modo de Escuta Dupla:

Prima a tecla e, em seguida, coloque no

modo desactivado.

Activação do cronómetro

Pode utilizar este rádio como um cronómetro.

Pode temporizar até 60 minutos e 59

segundos.

Nota:enquanto está neste modo, pode receber

sinais de entrada.

Como utilizar o cronómetro:

1. Prima continuamente a tecla até o

cronómetro surgir.

2. Prima a tecla para iniciar o cronómetro.

Premir a tecla novamente irá pausar o

temporizador.

3. Prima a tecla para repor o cronómetro.

4. Prima continuamente a tecla para sair da

função de cronómetro.

Activação do bloqueio das teclas

Como bloquear o teclado:

Prima continuamente a tecla / . Surge o

ícone .

Como desbloquear o teclado:

Prima continuamente a tecla / . outra vez.

O ícone desaparece.

MOTO 7794.book Page 9 Tuesday, June 29, 2010 3:16 PM

Português

Menu Modo

O rádio navega no Menu Seleccionar da

seguinte forma:

Função de Busca de Canais

O rádio TLKR T6 dispõe de uma função de

busca de canais que lhe permite procurar

facilmente os 8 canais. Quando é detectado um

canal activo, o rádio pára nesse canal até que o

mesmo fique livre. Depois de uma pausa de 2

segundos, o rádio continua a busca. Premindo

a tecla PTT enquanto a busca está parada num

canal permite-lhe transmitir nesse canal e sair

do Modo de Busca.

Como activar a função de busca de canais:

1. Entre no Menu Modo. Percorra o menu até o

ícone ficar intermitente. Prima a tecla

para activar a função de busca. A busca

de canais irá iniciar e o ícone de busca é

apresentado.

Como desligar a busca:

1. Prima MENU/ e o ícone de busca fica

intermitente, prima a tecla para desactivar

a função de busca

Normal Modo de

Busca

Modo de

Controlo Sinal de

chamada Tom das

teclas

Ligar/

Desligar

5 tons5 níveis

Início de

busca Início de

controlo

Tom de

"Recebido"

Temporizador de

desactivação

automática

Monitorização

Ambiente Normal

Ligar/

Desligar Ligar/

Desligar

1h/2h/3h/

Desligado

MOTO 7794.book Page 10 Tuesday, June 29, 2010 3:16 PM

Português

Função de Modo de Controlo

O TLKR T6 permite-lhe ouvir sinais fracos no

canal actual, bastando para tal premir uma

tecla.

Como activar o Modo de Controlo:

1. Entre no Menu Modo. Percorra o menu até o

ícone ficar intermitente. Prima a tecla

para activar a função de controlo. O controlo

inicia e o ícone de controlo é apresentado.

Como desligar o controlo:

2. Prima MENU/ e percorra o modo de

controlo. Prima a tecla para desactivar a

função de controlo.

Transmissão Activada pela Voz

O rádio TLKR T6 está equipado com um

Transmissor Activado pela Voz (VOX)

seleccionável pelo utilizador que pode ser

utilizado para transmissões de voz

automáticas. A função VOX destina-se a

permitir a utilização mãos-livres. A transmissão

é limitada falando para o microfone do rádio ou

do auricular (o auricular não está incluído) em

vez de se premir a tecla PTT.

Como seleccionar o nível de VOX:

1. Entre no Menu Modo. Percorra o menu até o

ícone ficar intermitente. O nível actual

(desligado, 1-5) também fica intermitente.

O nível desligado desactiva o modo VOX, ao

passo que os níveis 1-5 definem a

sensibilidade do circuito VOX.

2. Prima a tecla ou para seleccionar o

nível de sensibilidade VOX pretendido.

Utilize o nível 1 em ambientes silenciosos e o

nível 5 ambientes muito ruidosos. Consegue

determinar o nível de sensibilidade

adequado falando para o microfone. Se o

ícone ficar intermitente, significa que a

sua voz foi aceite.

3. Saia do Menu Seleccionar.

Nota:se continuar a transmitir utilizando a

função VOX durante 60 segundos, o rádio

emite o tom de Interrupção da

Transmissão e o ícone fica intermitente

durante 5 segundos.

MOTO 7794.book Page 11 Tuesday, June 29, 2010 3:16 PM

Português

Função de Economia Automática de Energia

O rádio possui um circuito exclusivo que se

destina a aumentar drasticamente a duração

das pilhas. Se não houver qualquer

transmissão ou chamadas a chegar no espaço

de 3 segundos, o rádio muda para o modo de

Economia de Energia. Neste modo, o rádio

pode continuar a receber transmissões.

Desactivação Automática

A função de Desactivação Automática

permite-lhe programar o tempo que decorrerá

até o rádio se desligar automaticamente.

1. Entre no Menu Modo. Percorra o menu até o

ícone ficar intermitente.

2. Prima a tecla ou para seleccionar o

tempo de desligado, 60, 120 e 180 minutos.

3. Saia do Menu Seleccionar.

Função de Monitorização Ambiente

Poderá utilizar um dos rádios TLKR T6 como

meio de monitorização ambiente e utilizar o

outro para escutar e estar atento às vozes de

outro local. Quando define a função de

monitorização ambiente, o rádio que efectua a

monitorização detecta vozes/ruídos

(dependendo do nível de sensibilidade

programado) e transmite-os ao rádio receptor

sem ser necessário premir a tecla PTT. Neste

modo, o rádio que efectua a monitorização não

pode receber transmissões.

Como activar ou desactivar a Monitorização

Ambiente:

1. Entre no Menu Modo. Percorra o menu até o

ícone ficar intermitente.

2. Prima a tecla para ligar ou a tecla para

desligar a função de Monitorização

Ambiente.

3. Saia do Menu Seleccionar.

Nota:

- Premir a tecla PTT no modo de Monitorização

Ambiente é uma acção inválida, pelo que o

rádio emite o Tom de Erro PTT.

- Quando a voz/ruído noutra divisão prossegue

durante mais de 60 segundos, o rádio que

efectua a monitorização deixa de o fazer

durante 5 segundos e depois retoma essa

actividade.

MOTO 7794.book Page 13 Tuesday, June 29, 2010 3:16 PM

Português

Especificações Tabela de Frequências (MHz)

Lista de Acessórios Aprovados

Contacte o seu agente para adquirir os novos

acessórios.

Canais 8 PMR

Subcódigos 121 (38 códigos CTCSS

e 83 códigos DCS)

Frequência de

Funcionamento 446.00625 - 446.09375 MHz

Fonte de Energia Conjunto de pilhas Ni-MH AAA

4 pilhas alcalinas AAA

(não incluídas)

Alcance Até 8 km

Duração das

Pilhas 16 horas, normalmente

Pilhas alcalinas

14 horas, normalmente

Conjunto de pilhas NiMH

Canal Freq.

1 446.00625

2 446.01875

3 446.03125

4 446.04375

5 446.05625

6 446.06875

7 446.08125

8 446.09375

Ref. ª

Motorola Descrição

MOTO 7794.book Page 14 Tuesday, June 29, 2010 3:16 PM

Português

Tabela CTCSS (Hz)

N.º do

Código.Frequência do Tom

(Hz) N.º do

Código Frequência do Tom

(Hz) N.º do

Código Frequência do Tom

(Hz)

0 Off 13 103.5 26 162.2

1 67.0 14 107.2 27 167.9

2 71.9 15 110.9 28 173.8

3 74.4 16 114.8 29 179.9

4 77.0 17 118.8 30 186.2

5 79.7 18 123.0 31 192.8

6 82.5 19 127.3 32 203.5

7 85.4 20 131.8 33 210.7

8 88.5 21 136.5 34 218.1

9 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

MOTO 7794.book Page 15 Tuesday, June 29, 2010 3:16 PM

Português

Código DCS

N.º do

Código Código N.º do

Código Código

39 023 53 114 67 174 81 315 95 445 109 631

40 025 54 115 68 205 82 331 96 464 110 632

41 026 55 116 69 223 83 343 97 465 111 654

42 031 56 125 70 226 84 346 98 466 112 662

43 032 57 131 71 243 85 351 99 503 113 664

44 043 58 132 72 244 86 364 100 506 114 703

45 047 59 134 73 245 87 365 101 516 115 712

46 051 60 143 74 251 88 371 102 532 116 723

47 054 61 152 75 261 89 411 103 546 117 731

48 065 62 155 76 263 90 412 104 565 118 732

49 071 63 156 77 265 91 413 105 606 119 734

50 072 64 162 78 271 92 423 106 612 120 743

51 073 65 165 79 306 93 431 107 624 121 754

52 074 66 172 80 311 94 432 108 627

MOTO 7794.book Page 16 Tuesday, June 29, 2010 3:16 PM

Português

Informação de Garantia

O concessionário ou revendedor autorizado

Motorola em que adquiriu o seu rádio

bidireccional Motorola e/ou acessórios originais

aceitará reclamações dentro da garantia e/ou

proporcionará reparações ao abrigo da

garantia.

Por favor, entregue o seu rádio ao seu

concessionário ou revendedor para usufruir do

serviço de garantia. Não envie o seu rádio à

Motorola.

Por forma a poder usufruir do serviço de

garantia, deverá apresentar a sua factura de

compra ou uma prova de compra equivalente

que especifique a data de compra. O rádio

bidireccional deverá também exibir claramente

o seu número de série. A garantia não será

válida se os números de tipo ou de série do

produto tiverem sido alterados, apagados,

removidos ou tornados ilegíveis.

A Garantia Não Cobre

Defeitos ou danos provocados por uma

utilização do produto em condições diferentes

das consideradas normais e para as quais o

produto foi concebido ou pela não observância

das instruções deste manual de utilizador.

Defeitos ou danos resultantes de má utilização,

acidente ou negligência.

Defeitos ou danos resultantes de testes,

utilização, manutenção, afinação impróprias ou

de qualquer alteração ou modificação de

qualquer tipo.

Quebra ou danos em antenas, excepto os

resultantes de defeitos de material ou de

fabrico.

Produtos desmontados ou reparados de forma

a afectar adversamente ou a evitar inspecções

adequadas e testes para verificações ao abrigo

da garantia.

Defeitos ou danos provocados pelo alcance.

Defeitos ou danos provocados por humidade,

líquidos ou salpicos.

Todas as superfícies plásticas e outras peças

expostas externamente que se apresentem

arranhadas ou danificadas devido a utilização

normal.

Produtos alugados temporariamente.

Manutenção periódica e reparação ou

substituição de peças devido a utilização,

desgaste e deterioração normais.

MOTO 7794.book Page 17 Tuesday, June 29, 2010 3:16 PM

Português

Informação de Direitos de Autor

Os produtos Motorola descritos neste manual

poderão incluir programas, memórias de

semicondutor ou outros media cujos direitos de

autor são detidos pela Motorola. A legislação

dos Estados Unidos da América e de outros

países reservam à Motorola certos direitos

exclusivos de programas de computador,

incluindo o direito exclusivo de copiar ou

reproduzir por qualquer forma os programas

propriedade da Motorola.

De acordo com isto, qualquer programa de

computador incluído em produtos Motorola

descritos neste manual não poderá ser copiado

ou reproduzido sob qualquer forma sem a

expressa autorização escrita por parte da

Motorola. Além disso, a compra de produtos

Motorola não concede de forma alguma,

directamente ou de forma implícita ou

presumível, ou outra, qualquer licença sobre os

direitos de autor, patentes ou aplicações de

patentes da Motorola, à excepção da utilização

gratuita normal e não exclusiva que deriva da

aplicação legal referente à venda de um

produto.

MOTOROLA, o logotipo M estilisado e todas as

outras marcas comerciais indicadas como tal

neste manual são marcas da Motorola, Inc. e

estão registadas no Gabinete de Patentes e

Marcas Comerciais dos Estados Unidos.

MOTO 7794.book Page 18 Tuesday, June 29, 2010 3:16 PM

Nederlands

INHOUDSOPGAVE

Productveiligheid en blootstelling

aan radiogolven voor draagbare

zendontvangers. . . . . . . . . . . . . . . . . . . . . 2

Kenmerken . . . . . . . . . . . . . . . . . . . . . . . . 2

Bediening en functies . . . . . . . . . . . . . . . . 3

Display . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Inhoud van het pakket . . . . . . . . . . . . . . . 5

De batterij plaatsen . . . . . . . . . . . . . . . . . 5

Batterijniveaumeter en waarschuwing

Batterij bijna leeg . . . . . . . . . . . . . . . . . . . 5

De portofoon opladen . . . . . . . . . . . . . . . . 5

De batterij opladen . . . . . . . . . . . . . . . . . . 6

De portofoon gebruiken . . . . . . . . . . . . . . 6

De portofoon aanzetten en het volume

afstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . 6

De toetstonen afstellen . . . . . . . . . . . . . . 7

Spreken via de portofoon . . . . . . . . . . . . . 7

Verlichting van LCD . . . . . . . . . . . . . . . . . 7

Navigeren door het menu . . . . . . . . . . . . . 7

Het selectiemenu . . . . . . . . . . . . . . . . . . . 8

Een kanaal kiezen . . . . . . . . . . . . . . . . . . 8

Een subcode selecteren . . . . . . . . . . . . . . 8

Dubbel scannen . . . . . . . . . . . . . . . . . . . . 9

Stopwatch activieren . . . . . . . . . . . . . . . . 9

Toetsvergrendeling activeren . . . . . . . . . . 9

Modusmenu . . . . . . . . . . . . . . . . . . . . . . 10

De kanaalscanfunctie . . . . . . . . . . . . . . . 10

De uitluisterfunctie . . . . . . . . . . . . . . . . . 11

VOX-transmissie . . . . . . . . . . . . . . . . . . 11

Een oproeptoon uitzenden . . . . . . . . . . . 12

Toetstoon. . . . . . . . . . . . . . . . . . . . . . . . . 12

‘Roger’-toon . . . . . . . . . . . . . . . . . . . . . . 12

Automatische energiebesparing . . . . . . 13

Automatisch uitschakelen . . . . . . . . . . . . 13

De functie Kamer uitluisteren . . . . . . . . . 13

Specificaties . . . . . . . . . . . . . . . . . . . . . . 14

Frequentieschema (MHz) . . . . . . . . . . . . 14

CTCSS-schema (Hz) . . . . . . . . . . . . . . . 15

DCS-code . . . . . . . . . . . . . . . . . . . . . . . . 16

Garantie Informatie . . . . . . . . . . . . . . . . . 17

Wat Niet Wordt Gedekt Door

de Garantie . . . . . . . . . . . . . . . . . . . . . . . 17

Copyrightinformatie . . . . . . . . . . . . . . . . 18

MOTO 7794.book Page 1 Tuesday, June 29, 2010 3:16 PM

Nederlands

PRODUCTVEILIGHEID EN

BLOOTSTELLING AAN RADIOGOLVEN

VOOR DRAAGBARE

ZENDONTVANGERS

LET OP!

Om zeker te stellen dat wordt voldaan aan de

limieten voor blootstelling aan radiogolven,

dient u de informatie met betrekking tot

radiogolven en de bedieningsinstructies te

lezen alvorens dit product in gebruik te nemen.

U vindt deze gegevens in het boekje

Productveiligheid en blootstelling aan

radiogolven, dat met uw portofoon werd

geleverd.

Kenmerken

• 8 PMR-kanalen

• 121 subcodes (38 CTCSS-codes en 83

DCS-codes)

• Bereik tot 8 km*

• Intern VOX-circuit

• Vijf selecteerbare tonen voor

oproepwaarschuwing

• Verlicht LCD

• Ingang voor optionele hoofdtelefoon

• ‘Roger’-toon

• Stopwatch

• Kamer uitluisteren

• Batterijlader

• Batterijniveaumeter

• Kanaal uitluisteren

• Kanaal scannen

• Dubbel scannen

• Toetsenblokkering

• Automatisch uitschakelen

*Bereik kan variëren, afhankelijk van de omgeving en/

of topografische omstandigheden.

Lees alvorens dit product te

gebruiken de bedieningsinstructies

voor veilig gebruik in het boekje

Productveiligheid en blootstelling

aan radiogolven, dat met uw

portofoon werd geleverd.

LET OP

MOTO 7794.book Page 2 Tuesday, June 29, 2010 3:16 PM

Nederlands

Bediening en functies

Ingang DC IN 9V

Antenne

Zendtoets (PTT)

(Volume/Kanaal op)

(Lager volume/kanaal) (pijl Neer)

Microfoon

Luidspreker Ingang DC IN 9V

MENU/ (Menu / Aan/Uit)

/ Oproep/Vergrendelen

Kanaal/Stopwatch

Ingang hoofdtelefoon

(hoofdtelefoon niet

meegeleverd)

MOTO 7794.book Page 3 Tuesday, June 29, 2010 3:16 PM

Nederlands

Display

1. Batterijniveaumeter

2. Indicator Dubbel scannen

3. Scanindicator

4. Uitluisterindicator

5. VOX-indicator

6. Verzendtoon/Oproeptoon

7. Toetstoonindicator

8. Indicator ‘Roger’ toon

9. Indicator Autom. uitschakelen

10. Indicator ‘Kamer uitluisteren’

11. Indicator Uitzenden/Ontvangen

12. Indicator Toetsenblokkering

MOTO 7794.book Page 4 Tuesday, June 29, 2010 3:16 PM

Nederlands

Gefeliciteerd met uw aanschaf van de

TLKR T6-portofoon. Dit is een lichtgewicht

portofoon van handformaat. Gebruik hem

tijdens sportevenementen, wandeltochten, het

skiën of andere activiteiten buiten om contact te

houden met vrienden en familie, of voor

essentiële communicatie in andere

omstandigheden, zoals bijvoorbeeld de

buurtwacht. Dit compacte, geraffineerde

apparaat heeft talrijke functies.

Inhoud van het pakket

Het pakket bevat twee TLKR T6-portofoons,

twee riemklemmen, een laadvak, AC-adapter,

twee batterijsteunen, twee oplaadbare NiMH

batterijpakketten en deze handleiding. Het

apparaat kan op vier AAA alkaline batterijen

werken (niet meegeleverd).

De batterij plaatsen

De TLKR T6-portofoon kan werken op het

NiMH batterijpakket of op vier 4 AAA alkaline

batterijen (niet meegeleverd). Als alkaline

batterijen worden gebruikt, raden wij u aan

hoogwaardige alkaline batterijen te gebruiken.

Het NiMH batterijpakket plaatsen:

1. Zet de portofoon UIT.

2. Druk het lipje onder aan het deksel van de

batterijhouder in en verwijder het deksel.

3. Installeer het NiMH batterijpakket in de

batterijhouder. Plaats het op juiste wijze tegen

de symbolen + en - in de batterijhouder. Het

apparaat werkt niet als het batterijpakket

incorrect geplaatst is.

4. Zet het deksel van de batterijhouder weer op

zijn plaats.

Batterijniveaumeter en waarschuwing

Batterij bijna leeg

Het apparaat heeft een batterijniveaumeter, die

de status van de batterijen op het display

weergeeft. Wanneer de batterij in het apparaat

bijna leeg is, knippert het symbool . De

oplaadbare NiMH batterijen moeten dan direct

geladen worden.

De portofoon opladen

Als u het oplaadbare NiMH batterijpakket

gebruikt, kunnen twee TLKR T5-portofoons

direct of in het meegeleverde laadvak worden

opgeladen. U dient de portofoon UIT te

zetten alvorens hem in het laadvak te

plaatsen. Doet u dit niet, dan geeft de

batterijniveaumeter een onjuiste indicatie.

MOTO 7794.book Page 5 Tuesday, June 29, 2010 3:16 PM

Nederlands

Direct opladen:

1. Sluit de stekker van de DC-adapter aan op

de ingang DC IN 9V van de portofoon en

steek het andere uiteinde in het

accessoirecontact van een voertuig.

Opladen in het laadvak:

1. Sluit de AC-adapter aan op de ingang DC IN

9V en op een gewoon stopcontact.

2. Zet de lader op een bureau of tafel en plaats

de portofoon met het toetsenpaneel naar

voren gericht in het laadvak.

3. Controleer dat de LED brandt. Laad het

batterijpakket 16 uur lang op en neem de

portofoon na het opladen uit het laadvak.

Opmerking:de LED’s van de laadindicator

blijven branden zo lang de portofoons in de

lader zitten.

De batterij opladen

U kunt het NiMH batterijpakket met

gebruikmaking van de batterijsteun ook zonder

de portofoon opladen.

1. Plaats de batterijsteun in het laadvak.

2. Plaats het NiMH batterijpakket zo in het

laadvak, dat dit de laadcontactjes in het

laadvak goed raakt. Het apparaat kan de

batterijen niet opladen als deze incorrect

geplaatst zijn.

3. Controleer dat de LED brandt. Laad het

batterijpakket 16 uur lang op.

Opmerking:de LED’s van de laadindicator

blijven branden zo lang de portofoons in de

lader zitten.

De portofoon gebruiken

Om het beste uit deze nieuwe portofoon te

halen, dient u deze handleiding helemaal te

lezen alvorens de portofoon in gebruik te

nemen.

De portofoon aanzetten en het volume

afstellen

1. Houd de toets MENU/ ingedrukt om de

portofoon AAN te zetten en zet het volume

luider door de toets in te drukken. Druk op

om het volume zachter te zetten.

2. Houd MENU/ nogmaals ingedrukt om de

portofoon UIT te zetten.

MOTO 7794.book Page 6 Tuesday, June 29, 2010 3:16 PM

Nederlands

De toetstonen afstellen

De portofoon geeft een piepje telkens wanneer

een toets (behalve de zendtoets (PTT) en )

wordt ingedrukt. Druk 5 keer op de toets

MENU/ om deze toon IN of UIT te

schakelen. Het toetstoonsymbool knippert.

Druk op om deze toon IN te schakelen. Druk

op om de toon UIT te schakelen.

Spreken via de portofoon

U kunt met deze portofoon als volgt met

anderen spreken:

1. Houd de zendtoets (PTT) ingedrukt, houd de

microfoon 5-8 cm van uw mond en spreek

duidelijk en op normale toon in de microfoon.

Tijdens het uitzenden knippert het symbool

op het display. Voorkom dat het eerste

deel van uw transmissie wordt afgekapt;

wacht nadat u de zendtoets (PTT) hebt

ingedrukt heel even voordat u gaat spreken.

2. Laat de zendtoets (PTT) los wanneer u bent

uitgesproken. U kunt dan weer inkomende

oproepen ontvangen. Tijdens het ontvangen

knippert het symbool op het display.

Opmerking:wanneer u 60 seconden lang blijft

uitzenden, geeft de portofoon de toon Tx

time-out en gaat het symbool knipperen. De

portofoon stopt de transmissie.

Verlichting van LCD

Wanneer u op een toets (behalve de zendtoets

(PTT)) drukt, wordt de verlichting van het LCD

automatisch ingeschakeld. De LCD-verlichting

blijft na de laatste toetsdruk tien seconden

branden.

Navigeren door het menu

De TLKR T6 heeft een menufunctie, waarmee u

toegang krijgt tot de geavanceerde functies van

de portofoon.

1. Activeer het menu door de toets MENU/ in

te drukken.

2. Druk de toets MENU/ herhaaldelijk in om

door het menu te bladeren totdat u weer op

de ‘normale’ gebruiksmodus belandt.

MOTO 7794.book Page 7 Tuesday, June 29, 2010 3:16 PM

Nederlands

Het selectiemenu

De portofoon navigeert als volgt door het

selectiemenu:

Een kanaal kiezen

De portofoon heeft acht kanalen en 121

subcodes, die u kunt gebruiken om met

anderen te spreken. Om met iemand te kunnen

spreken, dient u beiden op hetzelfde kanaal en

dezelfde subcode te zijn afgestemd.

Een kanaal kiezen:

1. Activeer het selectiemenu. De

kanaalindicator gaat knipperen.

2. Druk op of om een hoger of lager

kanaalnummer te selecteren. Als u of

ingedrukt houdt, blijft het systeem omhoog of

omlaag door de kanalen bladeren.

3. Ga naar de subcodes en selecteer een

subcode.

Een subcode selecteren

Door een subcode aan uw portofoon toe te

wijzen, helpt u storing te beperken. U dient er

echter wel rekening mee te houden dat

portofoons die op verschillende subcodes zijn

afgestemd, niet met elkaar kunnen

communiceren. Elk van de kanalen (1-8) kan

een subcode krijgen (van 0 tot 121).

1. Activeer het selectiemenu. Blader door het

selectiemenu totdat de indicator Subcode

gaat knipperen.

2. Druk op of om een hogere of lagere

subcode te selecteren. Als u of

ingedrukt houdt, blijft het systeem omhoog of

omlaag door de subcodes bladeren.

3. Sluit het selectiemenu af.

Kanaal/

Stopwatch Kanaal/

nummer Codenummer Dubbel

scannen

Dubbel scannen

aan

kanaalnummer

codenummer

Aan/Uit

MOTO 7794.book Page 8 Tuesday, June 29, 2010 3:16 PM

Nederlands

Dubbel scannen

De portofoon kan afwisselend het huidige

kanaal en een ander kanaal scannen. U dient

het kanaalnummer en de bijbehorende

subcode voor het andere kanaal in te stellen.

Het andere kanaal instellen en Dubbel scannen

starten:

1. Navigeren door het selectiemenu totdat het

symbool 2CH CH knippert.

2. Druk op of om het kanaalnummer te

selecteren en druk daarna op .

3. Druk op of om de subcode te

selecteren en druk daarna op .

Opmerking:als u hetzelfde kanaalnummer en

dezelfde subcode instelt als gebruikt wordt voor

het huidige kanaal, werkt de functie Dubbel

scannen niet.

Dubbel scannen uitschakelen:

Druk op om deze functie uit te schakelen.

Stopwatch activeren

U kunt deze portofoon als een stopwatch

gebruiken. Hij kan de tijd maximaal 60 minuten

en 59 seconden bijhouden.

Opmerking: in deze modus kunt u nog steeds

inkomende signalen ontvangen.

De stopwatch gebruiken:

1. Houd ingedrukt totdat de stopwatch wordt

weergegeven.

2. Druk op om de stopwatch te starten.

Druk nogmaals op om de stopwatch te

pauzeren.

3. Druk op om de stopwatch te resetten.

4. Houd ingedrukt om de stopwatchfunctie

uit te schakelen.

Toetsvergrendeling activeren

De toetsen vergrendelen:

Houd / ingedrukt. Het symbool wordt

weergegeven.

De toetsen ontgrendelen:

Houd / nogmaals ingedrukt. Het symbool

verdwijnt.

MOTO 7794.book Page 9 Tuesday, June 29, 2010 3:16 PM

Nederlands

De scanfunctie uitschakelen:

1. Druk op MENU/ . Het scansymbool

knippert. Druk op om de scanfunctie uit te

schakelen.

De uitluisterfunctie

Met de TLKR T6-portofoon kunt u met één druk

op een toets op het huidige kanaal naar zwakke

signalen uitluisteren.

De uitluisterfunctie activeren:

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen.

Druk op om de uitluisterfunctie in te

schakelen. Het uitluisteren begint en het

uitluistersymbool wordt weergegeven.

De uitluisterfunctie uitschakelen:

2. Druk op MENU/ om naar de

uitluisterfunctie te bladeren. Druk op om

de uitluisterfunctie uit te schakelen.

VOX-transmissie

De TLKR T6-portofoon is uitgerust met een

door spraak bediende zender (VOX), die

automatische spraaktransmissies mogelijk

maakt. De gebruiker kan deze functie

selecteren. De VOX-functie is bedoeld voor

handsfree gebruik. De transmissie wordt

gestart door in plaats van de zendtoets (PTT) in

te drukken, gewoon in de microfoon van de

portofoon of hoofdtelefoon te spreken

(hoofdtelefoon niet meegeleverd).

Het VOX-niveau selecteren:

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen.

Ook het huidige niveau (Uit, 1-5) gaat

knipperen. Het niveau Off (Uit) schakelt VOX

uit, terwijl niveaus 1-5 de gevoeligheid van

het VOX-circuit bepalen.

2. Druk op of om de gewenste VOX-

gevoeligheid te selecteren. Gebruik niveau 1

in stille omgevingen en niveau 5 in rumoerige

omgevingen. U kunt bepalen welk het juiste

gevoeligheidsniveau is door in de microfoon

te spreken. Als het symbool knippert, is

uw stem geaccepteerd.

3. Sluit het selectiemenu af.

Opmerking:wanneer u 60 seconden lang met

de VOX-functie blijft uitzenden, geeft de

portofoon de toon Tx time-out en zal het

symbool 5 seconden knipperen.

MOTO 7794.book Page 11 Tuesday, June 29, 2010 3:16 PM

Nederlands

Een oproeptoon uitzenden

De TLKR T6-portofoon beschikt over vijf

selecteerbare oproeptonen, die worden

uitgezonden wanneer de toets / wordt

ingedrukt.

Een oproeptoon selecteren:

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen.

Ook het nummer van de huidige oproeptoon

(1-5) gaat knipperen.

2. Druk op of om het nummer van de

gewenste oproeptoon te selecteren. U hoort

elke toon via de luidspreker.

3. Sluit het selectiemenu af.

Druk op om de geselecteerde oproeptoon

uit te zenden. De geselecteerde oproeptoon

wordt automatisch en gedurende een vaste

duur uitgezonden. De oproeptoon wordt

geannuleerd wanneer u op de zendtoets (PTT)

drukt.

Toetstoon

De portofoon geeft een pieptoon telkens

wanneer een toets (behalve de zendtoets

(PTT)) wordt ingedrukt.

De toetstoon in- of uitschakelen:

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen.

2. Druk op om de toetstoon in te schakelen,

of op om de toetstoon uit te schakelen.

3. Sluit het selectiemenu af.

‘Roger’-toon

De toon ‘Roger’ is een piepje dat aan het einde

van de transmissie wordt uitgezonden

(transmissie met de zendtoets (PTT) en VOX).

Wanneer de toetstonen zijn ingeschakeld, is de

toon ‘Roger’ via de luidspreker te horen.

Wanneer de toetstonen zijn uitgeschakeld,

wordt de toon ‘Roger’ toch nog uitgezonden. De

toon ‘Roger’ is dan echter niet via de

luidspreker te horen.

De toon ‘Roger’ uit- of inschakelen:

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen.

2. Druk op om de toon ‘Roger’ in te

schakelen, of op om de toon ‘Roger’ uit te

schakelen.

3. Sluit het selectiemenu af.

MOTO 7794.book Page 12 Tuesday, June 29, 2010 3:16 PM

Nederlands

Automatische energiebesparing

Deze portofoon heeft een uniek circuit, dat de

gebruiksduur van de batterijen aanzienlijk

verlengt. Als er drie seconden lang niet wordt

uitgezonden en geen oproep wordt ontvangen,

schakelt de portofoon over naar de

energiebesparende modus. In deze modus kan

de portofoon nog wel oproepen ontvangen.

Automatisch uitschakelen

Bij de functie Automatisch uitschakelen kunt u

aangeven na hoeveel minuten de portofoon

automatisch zal worden uitgeschakeld.

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen.

2. Druk op of om Off (Uit), 60, 120 of 180

minuten te selecteren.

3. Sluit het selectiemenu af.

De functie Kamer uitluisteren

U kunt een van de TLKR T6-portofoons

gebruiken voor het uitluisteren van een kamer,

en de andere portofoon dan in een andere

kamer gebruiken om te luisteren naar

spraakactiviteit. Wanneer u de functie Kamer

uitluisteren inschakelt, neemt de portofoon

stemmen/geluiden waar (afhankelijk van het

gevoeligheidsniveau dat u hebt ingesteld) en

stuurt hij deze naar de luisterende portofoon

zonder dat de zendtoets (PTT) hoeft te worden

ingedrukt. In deze modus kan de uitluisterende

portofoon geen oproepen ontvangen.

De functie Kamer uitluisteren in- of

uitschakelen:

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen.

2. Druk op om deze functie in te schakelen

of op om deze functie uit te schakelen.

3. Sluit het selectiemenu af.

Opmerking:

- De zendtoets (PTT) werkt niet met de functie

Kamer uitluisteren; als u hem indrukt wanneer

deze functie is geactiveerd, klinkt de toon PTT

fout.

- Wanneer de stemmen/geluiden in de andere

kamer meer dan 60 seconden aanhouden,

stopt de luisterende portofoon vijf seconden

met uitluisteren, waarna hij het uitluisteren

weer hervat.

MOTO 7794.book Page 13 Tuesday, June 29, 2010 3:16 PM

Nederlands

Specificaties Frequentieschema (MHz)

De lijst van goedgekeurde accessoires

Gelieve uw verdeler of detailhandelaar te

contacteren wanneer je deze accessoires koopt.

Kanalen 8 PMR

Subcodes 121 (38 CTCSS-codes en 83

DCS-codes)

Bedrijfsfrequentie 446.00625 - 446.09375 MHz

Voedingsbron AAA Ni-MH batterijpakket

Vier AAA alkaline batterijen

(niet meegeleverd)

Bereik Tot 8 km

Gebruiksduur

van de batterij Gemiddeld 16 uur

Alkaline batterijen

Gemiddeld 14 uur

NiMH batterijpakket

Kanaal Freq.

1 446.00625

2 446.01875

3 446.03125

4 446.04375

5 446.05625

6 446.06875

7 446.08125

8 446.09375

Motorola-

onderdeelnr. Omschrijving

MOTO 7794.book Page 14 Tuesday, June 29, 2010 3:16 PM

Nederlands

CTCSS-schema (Hz)

Codenr. Toonfrequentie

(Hz) Codenr. Toonfrequentie

(Hz)

0 Off 13 103.5 26 162.2

1 67.0 14 107.2 27 167.9

2 71.9 15 110.9 28 173.8

3 74.4 16 114.8 29 179.9

4 77.0 17 118.8 30 186.2

5 79.7 18 123.0 31 192.8

6 82.5 19 127.3 32 203.5

7 85.4 20 131.8 33 210.7

8 88.5 21 136.5 34 218.1

9 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

MOTO 7794.book Page 15 Tuesday, June 29, 2010 3:16 PM

Nederlands

DCS-code

Code

nr. Code Code

nr. Code

39 023 53 114 67 174 81 315 95 445 109 631

40 025 54 115 68 205 82 331 96 464 110 632

41 026 55 116 69 223 83 343 97 465 111 654

42 031 56 125 70 226 84 346 98 466 112 662

43 032 57 131 71 243 85 351 99 503 113 664

44 043 58 132 72 244 86 364 100 506 114 703

45 047 59 134 73 245 87 365 101 516 115 712

46 051 60 143 74 251 88 371 102 532 116 723

47 054 61 152 75 261 89 411 103 546 117 731

48 065 62 155 76 263 90 412 104 565 118 732

49 071 63 156 77 265 91 413 105 606 119 734

50 072 64 162 78 271 92 423 106 612 120 743

51 073 65 165 79 306 93 431 107 624 121 754

52 074 66 172 80 311 94 432 108 627

MOTO 7794.book Page 16 Tuesday, June 29, 2010 3:16 PM

Polski

SPIS TREŚCI

Informacje dotyczące bezpieczeństwa

użytkowania oraz narażenia na działanie

promieniowania o częstotliwości radiowej

(energii RF) dla Radiotelefonów

Przenośnych . . . . . . . . . . . . . . . . . . . . . . . 2

Charakterystyka . . . . . . . . . . . . . . . . . . . . 2

Przyciski sterujące i funkcje . . . . . . . . . . . 3

Wyświetlacz . . . . . . . . . . . . . . . . . . . . . . . 4

Zawartość zestawu . . . . . . . . . . . . . . . . . . 5

Montaż akumulatorów . . . . . . . . . . . . . . . 5

Poziom naładowania i alarm niskiego

poziomu naładowania akumulatorów . . . 5

Ładowanie akumulatorów

w radiotelefonie. . . . . . . . . . . . . . . . . . . . . 5

Ładowanie akumulatorów wyjętych z

radiotelefonu . . . . . . . . . . . . . . . . . . . . . . 6

Korzystanie z radiotelefonu . . . . . . . . . . . 6

Włączanie radiotelefonu i regulacja

głośności . . . . . . . . . . . . . . . . . . . . . . . . . 6

Regulacja dźwięku (Dźwięk klawiszy) . . . 7

Rozmawianie przez radiotelefon . . . . . . . 7

Podświetlenie LCD . . . . . . . . . . . . . . . . . . 7

Poruszanie się po menu . . . . . . . . . . . . . . 7

Menu wyboru . . . . . . . . . . . . . . . . . . . . . . 8

Wybieranie kanału . . . . . . . . . . . . . . . . . . 8

Wybieranie kodu . . . . . . . . . . . . . . . . . . . . 8

Tryb nasłuchu dwóch kanałów . . . . . . . . 9

Aktywacja stopera . . . . . . . . . . . . . . . . . . . 9

Aktywacja blokady klawiszy . . . . . . . . . . . 9

Menu trybów . . . . . . . . . . . . . . . . . . . . . . 10

Funkcja skanowania kanałów . . . . . . . . . 10

Funkcja trybu monitorowania . . . . . . . . . 11

Nadawanie uruchamiane głosem . . . . . 11

Wysyłanie sygnału wywołania . . . . . . . . 12

Dźwięk klawiszy . . . . . . . . . . . . . . . . . . . 12

Sygnał potwierdzenia . . . . . . . . . . . . . . . 12

Funkcja automatycznego oszczędzania

akumulatorów . . . . . . . . . . . . . . . . . . . . . 13

Automatyczne wyłączanie zasilania . . . 13

Funkcja monitorowania pomieszczenia . 13

Dane techniczne . . . . . . . . . . . . . . . . . . . 14

Karta częstotliwości (MHz) . . . . . . . . . . . 14

Lista zatwierdzonych akcesoriów . . . . . . 14

Karta kodów CTCSS (Hz) . . . . . . . . . . . 15

Kody DCS . . . . . . . . . . . . . . . . . . . . . . . . 16

Informacje Dotyczące Gwarancji . . . . . . 17

Gwarancja Nie Obejmuje . . . . . . . . . . . . 17

Informacje o Prawach Autorskich . . . . . . 18

8_TLKR_T6_PL.fm Page 1 Wednesday, June 30, 2010 8:30 AM

Polski

Informacje dotyczące bezpieczeństwa

użytkowania oraz narażenia na

działanie promieniowania o

częstotliwości radiowej (energii RF) dla

Radiotelefonów Przenośnych

UWAGA!

Przed rozpoczęciem użytkowania wyrobu należy

zapoznać się z informacjami dotyczącymi

narażenia na działanie promieniowania o

częstotliwości radiowej oraz instrukcjami

zawartymi w broszurze “Zasady bezpiecznego

użytkowania wyrobu oraz narażenie na działanie

promieniowania o częstotliwości radiowej”

dostarczonej z radiotelefonem, ażeby móc

zapewnić zgodność z limitami ekspozycji na

działanie energii RF.

Charakterystyka

•8 kanałów PMR

• 121 kodów (38 kodów CTCSS i 83 kody DCS)

•Zasięg do 8 km*

•Wewnętrzny układ nadawania uruchamianego

głosem (VOX)

• 5 wybieralnych sygnałów wywołania

•Podświetlany wyświetlacz ciekłokrystaliczny

• Gniazdo do podłączenia opcjonalnego

zestawu słuchawkowego

• Sygnał potwierdzenia

• Stoper zliczający

• Monitorowanie pomieszczenia

•Ładowarka do akumulatorów

• Wskaźnik poziomu naładowania

akumulatorów

• Monitorowanie kanałów

• Skanowanie kanałów

•Nasłuch dwóch kanałów

• Blokada klawiatury

• Funkcja automatycznego wyłączania zasilania

*Zasięg może się różnić w zależności od warunków

środowiskowych i/lub topograficznych.

Przed rozpoczęciem użytkowania

wyrobu należy zapoznać się z

instrukcjami dotyczącymi bezpiecznej

obsługi urządzeń zawartymi w

broszurze “Zasady bezpiecznego

użytkowania wyrobu oraz narażenie n

działanie promieniowania o

częstotliwości radiowej” dostarczonej

radiotelefonem.

Ostrożnie!

8_TLKR_T6_PL.fm Page 2 Wednesday, June 30, 2010 8:30 AM

Polski

Wyświetlacz

1. Wskaźnik poziomu naładowania

akumulatorów

2. Wskaźnik nasłuchu dwóch kanałów

3. Wskaźnik skanowania

4. Wskaźnik podsłuchu

5. Wskaźnik VOX

6. Wysłanie dźwięku wywołania /

Dźwięk wywołania

7. Wskaźnik dźwięku klawiszy

8. Wskaźnik dźwiękowego sygnału

potwierdzenia

9. Wskaźnik automatycznego wyłączania

zasilania

10. Wskaźnik podsłuchu pomieszczenia

11. Wskaźnik nadawania/odbioru

12. Wskaźnik blokady klawiatury

8_TLKR_T6_PL.fm Page 4 Wednesday, June 30, 2010 8:30 AM

Polski

Gratulujemy zakupu radiotelefonu TLKR T6.

Niniejszy produkt jest lekkim, mieszczącym się w

dłoni radiotelefonem. Korzystaj z niego na

imprezach sportowych, aby utrzymać kontakt z

rodziną i przyjaciółmi, podczas pieszych

wędrówek, jazdy na nartach lub wypoczynku w

plenerze do zapewnienia koniecznej łączności. To

kompaktowe, nowoczesne urządzenie jest

wyposażone w wiele funkcji.

Zawartość zestawu

Twój zestaw zawiera dwa radiotelefony TLKR T6,

dwa zaczepy do noszenia radiotelefonu na pasku,

jedną ładowarkę, adapter AC, dwie wkładki na

akumulatory, dwa pakiety akumulatorów niklowo-

wodorkowych (NiMH) oraz podręcznik

użytkownika. Do zasilania radiotelefonu możesz

zastosować 4 baterie alkaliczne typu AAA (nie

dołączone do zestawu).

Montaż akumulatorów

Radiotelefon TLKR T6 może być zasilany przy

użyciu pakietu akumulatorów niklowo-

wodorkowych lub 4 baterii alkalicznych typu AAA

(nie dołączonych do zestawu). W przypadku

zastosowania baterii alkalicznych, zalecamy

użycie baterii alkalicznych wysokiej jakości.

Aby zamontować pakiet akumulatorów niklowo-

wodorkowych:

1. Upewnij się, że radiotelefon jest wyłączony.

2. Zdejmij osłonę komory na baterie przez

naciśnięcie klapki u dołu osłony, co umożliwi jej

zdjęcie.

3. Umieść akumulator NiMH w komorze baterii,

zgodnie z oznaczeniami + i -. Przy niewłaściwej

instalacji akumulatora urządzenie nie będzie

działać.

4. Ponownie załóż osłonę komory na baterie.

Poziom naładowania i alarm niskiego

poziomu naładowania akumulatorów

Niniejszy radiotelefon posiada na wyświetlaczu

wskaźnik poziomu naładowania akumulatorów,

który wskazuje stan akumulatorów. Gdy poziom

naładowania akumulatorów w radiotelefonie

będzie niski, ikona wskaźnika poziomu

naładowania akumulatora będzie migać.

Niezwłocznie naładuj akumulator NiMH.

Ładowanie akumulatorów w

radiotelefonie

Jeżeli stosujesz pakiet akumulatorów niklowo-

wodorkowych, dwa radiotelefony TLKR T6 można

ładować bezpośrednio lub za pomocą dołączonej

ładowarki.

Przed umieszczeniem radiotelefonu w

ładowarce, pamiętaj, aby go wyłączyć. W

przeciwnym razie wskaźnik poziomu

naładowania akumulatorów nie będzie

poprawnie wskazywał stanu naładowania.

8_TLKR_T6_PL.fm Page 5 Wednesday, June 30, 2010 8:30 AM

Polski

Ładowanie bezpośrednie:

1. Podłącz wtyczkę adaptera DC do gniazda DC

9V radiotelefonu i wetknij drugi koniec adaptera

do gniazda zasilającego akcesoria w pojeździe.

Ładowanie przy użyciu ładowarki:

1. Podłącz adapter AC do gniazda DC 9V

ładowarki oraz do standardowego gniazda

sieciowego.

2. Postaw ładowarkę na biurku lub stole i umieść

radiotelefon zwrócony klawiaturą do przodu w

ładowarce.

3. Upewnij się, że wskaźnik LED świeci się. Ładuj

pakiet akumulatorów przez 16 godzin i wyjmij

radiotelefon z ładowarki po naładowaniu

akumulatorów.

Uwaga: Wskaźniki LED ładowania będą się

świecić tak długo, jak długo

radiotelefony będą pozostawać w

ładowarce.

Ładowanie akumulatorów wyjętych z

radiotelefonu

Możesz ładować pakiet akumulatorów niklowo-

wodorkowych samodzielnie, korzystając z

dołączonej wkładki na akumulatory.

1. Umieść wkładkę na akumulatory w ładowarce.

2. Zamontuj pakiet akumulatorów niklowo-

wodorkowych przykładając jego styki do styków

ładowarki. Nieprawidłowy montaż akumulatorów

uniemożliwi ich ładowanie.

3. Upewnij się, że wskaźnik LED świeci się. Ładuj

pakiet akumulatorów przez 16 godzin.

Uwaga: Wskaźniki LED ładowania będą się

świecić tak długo, jak długo

radiotelefony będą pozostawać w

ładowarce.

Korzystanie z radiotelefonu

Aby w pełni wykorzystać możliwości swojego

nowego radiotelefonu, przed rozpoczęciem

użytkowania radiotelefonu przeczytaj cały niniejszy

podręcznik użytkownika.

Włączanie radiotelefonu i regulacja

głośności

1. Naciśnij i przytrzymaj przycisk MENU/ , aby

włączyć radiotelefon. Zwiększ poziom głośności

przez naciśnięcie przycisku . Aby zmniejszyć

poziom głośności, naciśnij przycisk .

2. Ponownie naciśnij i przytrzymaj przycisk

MENU/ , aby wyłączyć radiotelefon.

8_TLKR_T6_PL.fm Page 6 Wednesday, June 30, 2010 8:30 AM

Polski

Regulacja dźwięku (Dźwięk klawiszy)

Radiotelefon emituje sygnał dźwiękowy przy

każdym naciśnięciu dowolnego przycisku

(z wyjątkiem PTT i). Aby wyłączyć lub włączyć

dźwięk (OFF lub ON), naciśnij 5 razy MENU/ ,

będzie pulsować ikona dźwięku Klawiszy.

Aby włączyć dźwięk (ON): Naciśnij .

Naciśnij , aby wyłączyć dźwięk (OFF).

Rozmawianie przez radiotelefon

Aby rozmawiać z innymi osobami przez

radiotelefon:

1. Naciśnij i przytrzymaj przycisk PTT i zacznij

mówić wyraźnym, normalnym głosem w

odległości około 5-8 cm od mikrofonu. W czasie

transmisji na wyświetlaczu będzie widoczna

ikona . Aby uniknąć obcięcia pierwszej części

transmisji, po naciśnięciu przycisku PTT, zrób

małą przerwę zanim zaczniesz mówić.

2. Po zakończeniu mówienia zwolnij przycisk PTT.

Możesz teraz odbierać przychodzące

wywołania. Podczas odbioru na wyświetlaczu

będzie widoczna ikona .

Uwaga: Przy ciągłym nadawaniu przez 60 sekund,

radiotelefon wyda sygnał Upływu Czasu

TX i zacznie pulsować ikona .

Radiotelefon przestanie nadawać.

Podświetlenie LCD

Podświetlenie LCD włącza się automatycznie po

naciśnięciu dowolnego przycisku (z wyjątkiem

PTT). Po naciśnięciu ostatniego przycisku,

podświetlenie utrzymuje się przez 10 sekund.

Poruszanie się po menu

W celu umożliwienia dostępu do zaawansowanych

funkcji TLKR T6, radiotelefon posiada funkcje

Menu.

1. Aby wejść do Menu, naciśnij MENU/.

2. Dodatkowe naciśnięcia MENU/ pozwalają

poruszać się w Menu, do chwili powrócenia do

„Normalnego” trybu operacyjnego.

8_TLKR_T6_PL.fm Page 7 Wednesday, June 30, 2010 8:30 AM

Polski

Menu wyboru

Schemat poruszania się po Menu wyboru w

radiotelefonie jest następujący:

Wybieranie kanału

Radiotelefon posiada 8 kanałów i 121 kodów, z

których możesz korzystać, aby rozmawiać z

innymi osobami. Aby rozmowa z inną osobą była

możliwa, każda z osób musi mieć ustawiony ten

sam kanał i kod.

Aby wybrać kanał:

1. Wejdź do Menu wyboru. Wskaźnik kanału

zacznie migać.

2. Naciśnij przycisk lub , aby zwiększyć lub

zmniejszyć wyświetlany numer kanału. Jeżeli

naciśniesz i przytrzymasz przycisk lub ,

numer kanału wzrasta lub maleje w sposób

ciągły.

3. Przejdź do ustawiania kodów, aby wybrać kod.

Wybieranie kodu

Przydzielenie kodu w radiotelefonie pomoże

ograniczyć zakłócenia, ale należy pamiętać, że

radiotelefony, które mają ustawione różne kody nie

będą w stanie komunikować się ze sobą. Każdy z

kanałów 1-8 może mieć dowolny kod od 0 do 121.

1. Wejdź do Menu wyboru. Przechodź przez

kolejne pozycje Menu wyboru, aż wskaźnik

kodu zacznie migać.

2. Naciśnij przycisk lub , aby zwiększyć lub

zmniejszyć wyświetlany numer kodu. Jeżeli

naciśniesz i przytrzymasz przycisk lub ,

numer kodu wzrasta lub maleje w sposób ciągły.

3. Wyjdź z Menu wyboru.

Kanał/

Stoper Kanał/

numer Numer

kodu Podwójny

nasłuch

Podwójny

nasłuch

włącz.

Numer 2-go

kanałuNumer 2-go

kodu

Włącz./Wył.

8_TLKR_T6_PL.fm Page 8 Wednesday, June 30, 2010 8:30 AM

Polski

Menu trybów

Schemat poruszania się po Menu trybów w

radiotelefonie jest następujący:

Funkcja skanowania kanałów

Radiotelefon TLKR T6 posiada funkcję

skanowania kanałów, która zapewnia łatwe

skanowanie wszystkich 8 kanałów. Po wykryciu

aktywnego kanału, radiotelefon zatrzymuje się na

nim do czasu aż kanał będzie wolny. Następnie po

dwusekundowej przerwie, radiotelefon wznowi

skanowanie. Naciśnięcie przycisku PTT w czasie,

gdy skanowanie jest zatrzymane na kanale,

pozwoli rozpocząć transmisję na tym kanale i

wyjść z trybu skanowania.

Aby włączyć skanowanie kanałów:

1. Wejdź do Menu Trybu. Poruszaj się po nim, aż

zacznie migać ikona . Naciśnij , żeby

włączyć funkcję skanowania. Uruchomi się

kanał skanowania i pojawi się ikona

Skanowania.

Aby wyłączyć skanowanie (OFF):

1. Naciśnij MENU/ . Ikona Skanowania zacznie

migać. Naciśnij , aby wyłączyć funkcję

skanowania.

Tryb

normalny Tryb

skanowania Tryb

podsłuchu Dźwięk

wywołania Dźwięk

klawiszy

Włącz./Wył.

dźwięków

poziomów

Rozpocznij

skanowanie Rozpocznij

podsłuch

Dźwięk

potwierdzenia

Czasomierz

automatycznego

wyłączenia

Podsłuch

pomieszczenia Tryb

normalny

Włącz./Wył. Włącz./Wył.

1godz./2 godz./

3 godz./Wył.

8_TLKR_T6_PL.fm Page 10 Wednesday, June 30, 2010 8:30 AM

Polski

Funkcja trybu monitorowania

Radiotelefon TLKR T6 umożliwia nasłuchiwanie

słabych sygnałów na bieżącym kanale po

wciśnięciu jednego przycisku.

Aby włączyć tryb monitorowania:

1. Wejdź do Menu Trybu. Poruszaj się po nim, aż

zacznie migać ikona . Naciśnij , żeby

włączyć funkcję Podsłuchu. Podsłuch

rozpocznie się i pojawi się ikona Podsłuchu.

Aby wyłączyć Podsłuch (OFF):

2. Naciskaj MENU/ , aby poruszać się w trybie

Podsłuchu. Naciśnij , aby wyłączyć funkcję

Podsłuchu.

Nadawanie uruchamiane głosem

Radiotelefon TLKR T6 wyposażony jest w

ustawianą przez użytkownika funkcję nadawania

uruchamianego głosem (VOX), która może być

wykorzystywana do automatycznych transmisji

uruchamianych głosem. Funkcja VOX

przeznaczona jest do obsługi radiotelefonu bez

użycia rąk. Transmisja jest ograniczona przez

mówienie do mikrofonu radiotelefonu lub zestaw

nagłowny (do nabycia osobno), a nie przez

naciśnięcie przycisku PTT.

Aby wybrać poziom funkcji VOX:

1. Wejdź do Menu Trybu. Poruszaj się po nim, aż

zacznie migać ikona . Aktualny poziom (Wył.,

1-5) również miga. Poziom Wył. dezaktywuje

VOX, natomiast poziom 1-5 ustawia czułość

obwodu VOX.

2. Naciśnij przycisk lub , aby wybrać

wymagany poziom czułości funkcji VOX. Ustaw

poziom 1 w cichym otoczeniu, a poziom 5 w

bardzo hałaśliwym otoczeniu. Możesz znaleźć

odpowiedni poziom czułości poprzez mówienie

do mikrofonu. Jeżeli ikona zacznie migać,

oznacza to, że Twój głos jest odbierany.

3. Wyjdź z Menu wyboru.

Uwaga: Jeżeli będziesz kontynuować transmisję

korzystając z funkcji VOX przez 60

sekund, radiotelefon wyśle sygnał czasu

nadawania i ikona będzie migać przez

5 sekund.

8_TLKR_T6_PL.fm Page 11 Wednesday, June 30, 2010 8:30 AM

Polski

Wysyłanie sygnału wywołania

Radiotelefon TLKR T6 posiada 5 wybieralnych

sygnałów wywołania, które są wysyłane po

naciśnięciu przycisku / .

Aby wybrać sygnał wywołania:

1. Wejdź do Menu Trybu. Poruszaj się po nim, aż

zacznie migać ikona . Będzie również migać

bieżący numer sygnału wywołania (1-5).

2. Naciśnij przycisk lub , aby zwiększyć lub

zmniejszyć numer na wymagany sygnał

wywołania. Każdy sygnał będzie słyszalny z

głośnika.

3. Wyjdź z Menu wyboru.

Aby wysłać wybrany sygnał wywołania, naciśnij

przycisk . Wybrany sygnał będzie automatycznie

transmitowany przez ustalony okres czasu. Sygnał

wywołania zostanie anulowany po naciśnięciu

przycisku PTT.

Dźwięk klawiszy

Radiotelefon emituje dźwięk za każdym

naciśnięciem przycisku (z wyjątkiem przycisku

PTT).

Aby włączyć lub wyłączyć Dźwięk klawiszy:

1. Wejdź do Menu Trybu. Poruszaj się po nim, aż

zacznie migać ikona .

2. Naciśnij przycisk , aby włączyć lub , aby

wyłączyć Dźwięk klawiszy.

3. Wyjdź z Menu Wyboru.

Sygnał potwierdzenia

Sygnał potwierdzenia stanowi SYGNAŁ, który jest

wysyłany w celu powiadomieniSa o zakończeniu

transmisji (transmisja PTT i VOX). Sygnał

potwierdzenia można usłyszeć z głośnika po

włączeniu funkcji sygnału potwierdzenia. Sygnał

potwierdzenia wysyłany jest nawet wówczas, gdy

funkcja sygnału potwierdzenia jest wyłączona.

Jednakże sygnał potwierdzenia nie będzie

słyszalny z głośnika.

1. Wejdź do Menu Trybu. Poruszaj się po nim, aż

zacznie migać ikona .

2. Naciśnij przycisk , aby włączyć lub , aby

wyłączyć Sygnał potwierdzenia.

3. Wyjdź z Menu Wyboru.

8_TLKR_T6_PL.fm Page 12 Wednesday, June 30, 2010 8:30 AM

Polski

Funkcja automatycznego oszczędzania

akumulatorów

Radiotelefon posiada unikalny obwód

przeznaczony do znacznego przedłużenia czasu

pracy akumulatorów. Jeżeli nie będzie żadnej

transmisji, ani przychodzącego wywołania w ciągu

3 sekund, radiotelefon przełączy się na tryb

oszczędzania akumulatorów. W tym trybie, można

nadal odbierać transmisje.

Automatyczne wyłączanie zasilania

Funkcja automatycznego wyłączania zasilania

pozwala ustawić czas, po jakim radiotelefon

wyłączy się automatycznie.

1. Wejdź do Menu Trybu. Poruszaj się po nim, aż

zacznie migać ikona .

2. Naciskaj lub , aby wybrać czas: Wył., 60,

120 i 180 minut.

3. Wyjdź z Menu Wyboru.

Funkcja monitorowania pomieszczenia

Możesz wykorzystać jeden ze swoich

radiotelefonów TLKR T6 jako monitor

pomieszczenia, a drugi radiotelefon stosować do

nasłuchu i kontrolowania głosu w innym

pomieszczeniu. Po ustawieniu funkcji

monitorowania pomieszczenia, radiotelefon

monitorujący będzie wykrywać głos/hałasy

(zgodnie z ustawionym poziomem czułości) i

transmitować je do radiotelefonu nasłuchującego

bez naciskania przycisku PTT. Radiotelefon

monitorujący nie może odbierać żadnych

transmisji w tym trybie.

Aby włączyć lub wyłączyć (ON lub OFF) podsłuch

pomieszczenia:

1. Wejdź do Menu Trybu. Poruszaj się po nim, aż

zacznie migać ikona .

2. Naciśnij , żeby włączyć lub , żeby

wyłączyć funkcję podsłuchu pomieszczenia.

3. Wyjdź z Menu Wyboru.

Uwaga:

- W trybie monitorowania pomieszczenia przycisk

PTT jest nieaktywny i jego naciśnięcie powoduje

wygenerowanie sygnału błędu przycisku PTT.

-Jeżeli głos/hałas w drugim pomieszczeniu będzie

odbierany przez ponad 60 sekund, radiotelefon

monitorujący przestanie monitorować przez 5

sekund, a następnie wznowi monitorowanie.

8_TLKR_T6_PL.fm Page 13 Wednesday, June 30, 2010 8:30 AM

Polski

Karta kodów CTCSS (Hz)

Nr kodu Częstotliwość

sygnału (Hz) Nr kodu Częstotliwość

sygnału (Hz)

0 Off 13 103.5 26 162.2

1 67.0 14 107.2 27 167.9

2 71.9 15 110.9 28 173.8

3 74.4 16 114.8 29 179.9

4 77.0 17 118.8 30 186.2

5 79.7 18 123.0 31 192.8

6 82.5 19 127.3 32 203.5

7 85.4 20 131.8 33 210.7

8 88.5 21 136.5 34 218.1

9 91.5 22 141.3 35 225.7

10 94.8 23 146.2 36 233.6

11 97.4 24 151.4 37 241.8

12 100.0 25 156.7 38 250.3

8_TLKR_T6_PL.fm Page 15 Wednesday, June 30, 2010 8:30 AM

Polski

Informacje Dotyczące Gwarancji

Autoryzowany dealer firmy Motorola lub

sprzedawca, u którego kupiłeś swój radiotelefon i

oryginalne akcesoria, będzie honorował roszczenie

gwarancyjne i zapewni serwis gwarancyjny.

Zwróć swój radiotelefon do dealera lub

sprzedawcy, aby uzyskać serwis gwarancyjny. Nie

odsyłaj radiotelefonu do firmy Motorola.

Aby móc uzyskać serwis gwarancyjny, musisz

przedstawić dowód zakupu (rachunek lub inny

zastępczy dokument) wraz z datą zakupu. Na

radiotelefonie powinien być również wyraźnie

widoczny numer seryjny. Gwarancja będzie

nieważna, jeżeli oznaczenie typu lub numery

seryjne na radiotelefonie zostały zmienione lub

usunięte.

Gwarancja Nie Obejmuje

Wad lub uszkodzeń będących wynikiem

użytkowania produktu w sposób inny niż normalny

lub w sposób niezgodny z instrukcjami zawartymi

w niniejszej instrukcji.

Wad lub uszkodzeń wynikających z

nieprawidłowego użytkowania, wypadku lub

zaniedbania.

Wad lub uszkodzeń wynikających z niewłaściwego

testowania, pracy, utrzymania, regulacji, lub

jakichkolwiek zmian i modyfikacji.

Uszkodzeń anteny, o ile nie zostały spowodowane

bezpośrednio przez wady w materiałach lub w

wykonaniu.

Produktów rozmontowanych lub naprawianych w

sposób poważnie wpływający na działanie, lub

uniemożliwiający odpowiednią kontrolę i

testowanie niezbędne w celu zweryfikowania

roszczeń gwarancyjnych.

Wad lub uszkodzeń związanych z zasięgiem.

Wad lub uszkodzeń spowodowanych przez wilgoć,

zalanie lub zachlapanie.

Wszelkich powierzchni plastikowych i innych

zewnętrznych części, zadrapanych lub

uszkodzonych wskutek normalnego użytkowania.

Produktów wypożyczonych czasowo.

Części zużywających się w trakcie normalnej

eksploatacji.

8_TLKR_T6_PL.fm Page 17 Wednesday, June 30, 2010 8:30 AM

Polski

Informacje o Prawach Autorskich

Produkty firmy Motorola, opisane w niniejszej

instrukcji, mogą zawierać programy, zawartość

pamięci półprzewodnikowych i innych nośników,

chronioną prawem autorskim. Przepisy prawne w

Stanach Zjednoczonych i innych krajach chronią

wyłączne prawa firmy Motorola do programów

komputerowych chronionych prawem autorskim, w

tym wyłączne prawo kopiowania i reprodukcji

chronionych programów firmy Motorola w

jakiejkolwiek formie.

Zgodnie z tymi przepisami, żadne zastrzeżone

programy komputerowe firmy Motorola, zawarte w

produktach firmy Motorola, nie mogą być

kopiowane lub reprodukowane w jakikolwiek

sposób bez wyraźnej pisemnej zgody firmy

Motorola. Dodatkowo, zakup produktów firmy

Motorola nie będzie uznawany za bezpośrednie

lub pośrednie przeniesienie jakichkolwiek licencji

dotyczących praw autorskich, patentów lub

wniosków patentowych firmy Motorola, z wyjątkiem

zwykłej bezpłatnej licencji na użytkowanie,

wynikającej z przepisów prawnych związanych ze

sprzedażą produktu.

MOTOROLA, Stylizowane Logo z Literą M, i

wszelkie inne znaki handlowe, oznaczone jako

takie w niniejszym dokumencie, są znakami

handlowymi firmy Motorola, Inc.

8_TLKR_T6_PL.fm Page 18 Wednesday, June 30, 2010 8:30 AM

Türkçe

İÇİNDEKİLER

Çıft yönlü seyyar telsızler ıçın ürün

güvenlığı ve rf işini . . . . . . . . . . . . . . . . . . 2

Özellikler . . . . . . . . . . . . . . . . . . . . . . . . . 2

Kontrol ve Özellikler . . . . . . . . . . . . . . . . . 3

Gösterge . . . . . . . . . . . . . . . . . . . . . . . . . 4

Paket İçeriği . . . . . . . . . . . . . . . . . . . . . . . 5

Bataryanın Yerleştirilmesi . . . . . . . . . . . . . 5

Batarya Seviyesi ve Düşük Batarya

Uyarısı . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Telsizin Şarj Edilmesi . . . . . . . . . . . . . . . . 5

Bataryanın şarj edilmesi . . . . . . . . . . . . . . 6

Telsizin Kullanımı . . . . . . . . . . . . . . . . . . . 6

Telsizin Açılması (On) ve Ses Ayarı . . . . . 6

Tuş Sesi Ayarı (Tuş Bipleri) . . . . . . . . . . . 7

Telsizinizle Konuşma . . . . . . . . . . . . . . . . 7

LCD Ekran Aydınlatması . . . . . . . . . . . . . 7

Menüde Gezinme . . . . . . . . . . . . . . . . . . . 7

Menü Seçimi (Select Menu) . . . . . . . . . . . 8

Kanal Seçimi . . . . . . . . . . . . . . . . . . . . . . 8

Alt-kod Seçimi . . . . . . . . . . . . . . . . . . . . . 8

Çift Kanal İzleme Kipi . . . . . . . . . . . . . . . . 9

Kronometre Aktivasyonu. . . . . . . . . . . . . . 9

Tuş Kilidi Aktivasyonun . . . . . . . . . . . . . . . 9

Menü Kipi (Mode Menu) . . . . . . . . . . . . . 10

Kanal Tarama Özelliği . . . . . . . . . . . . . . 10

İzleme Kipi Özelliği . . . . . . . . . . . . . . . . . 11

Sesle Çalışan İletim (VOX) . . . . . . . . . . . 11

Çağrı Tonu İletimi . . . . . . . . . . . . . . . . . . 12

Tuş Sesi . . . . . . . . . . . . . . . . . . . . . . . . . 12

"Anlaşıldı/Tamam” Uyarı Sesi . . . . . . . . . 12

Otomatik Güç Tasarrufu Özelliği . . . . . . . 13

Otomatik Kapanma . . . . . . . . . . . . . . . . . 13

Oda İzleme . . . . . . . . . . . . . . . . . . . . . . . 13

Teknik Özellikler . . . . . . . . . . . . . . . . . . . 14

Frekans Çizelgesi (MHz) . . . . . . . . . . . . 14

CTCSS Çizelgesi (Hz) . . . . . . . . . . . . . . 15

DCS Kodu . . . . . . . . . . . . . . . . . . . . . . . 16

Garanti Bilgisi . . . . . . . . . . . . . . . . . . . . . 17

Garanti Kapsamında Olmayan

Durumlar . . . . . . . . . . . . . . . . . . . . . . . . . 17

Telif Hakkı Bilgisi . . . . . . . . . . . . . . . . . . . 18

MOTO 7794.book Page 1 Tuesday, June 29, 2010 3:16 PM

Türkçe

Ses Ayarı (Tuş sesi)

Tuşlara her basışınızda telsiziniz bir bip sesi

çıkaracaktır (PTT (Bas-Konuş) ve tuşu

hariç). Bu sesi kapatmak (OFF) ya da açmak

(ON) için MENU/ düğmesine 5 kez basın,

Tuş sesi simgesi yanıp sönmeye başlar. Bu sesi

açmak (ON) için: Açmak (ON) için tuşuna

basın. Kapatmak (ON) için tuşuna basın.

Telsizinizle Konuşma

Telsizi kullanarak başkalarıyla konuşmak için:

1. PTT (Bas-Konuş) tuşunu basılı tutun ve

mikrofondan 5 – 8 cm uzaklıktan net ve

normal bir sesle konuşun. Ses iletimi

yaparken göstergede simgesi

görünecektir. Ses iletiminizin ilk bölümünün

kaybolmaması için konuşmaya başlamadan

önce PTT (Bas-Konuş) butonuna bastıktan

sonra kısa bir süre bekleyin.

2. Konuşmanız bittikten sonra PTT

(Bas-Konuş) tuşunu serbest bırakın. Artık

gelecek konuşmaları dinleyebilirsiniz. Ses

iletimi alırken göstergede simgesi

görünecektir.

Not: 60 saniyeden fazla konuşma yapmaya

devam ederseniz, telsiz zaman aşımı (TX

Time Out) sesi çıkartacaktır ve simgesi

yanıp sönecektir. Telsiz ses iletmeyi

kesecektir.

LCD Ekran Aydınlatması

LCD ekran aydınlatması, herhangi bir tuşa

bastığınızda (PTT (Bas-Konuş) hariç) otomatik

olarak açılacaktır. LCD göstergesi, tuşa son kez

basıldıktan sonra 10 saniye aydınlık kalacaktır.

Menüde Gezinme

TLKR T6 telsizinizin gelişmiş özelliklerinden

yararlanmanız için telsiziniz bir Menü

fonksiyonları bulunmaktadır.

1. Menüye girmek için MENU/ tuşuna basın.

2. Bundan sonra MENU/ tuşuna basarak

“Normal” çalışma kipine geri dönene kadar

Menü içinde gezebilirsiniz.

MOTO 7794.book Page 7 Tuesday, June 29, 2010 3:16 PM

Türkçe

DCS Kodu

Kod

No. Kod Kod

No. Kod

39 023 53 114 67 174 81 315 95 445 109 631

40 025 54 115 68 205 82 331 96 464 110 632

41 026 55 116 69 223 83 343 97 465 111 654

42 031 56 125 70 226 84 346 98 466 112 662

43 032 57 131 71 243 85 351 99 503 113 664

44 043 58 132 72 244 86 364 100 506 114 703

45 047 59 134 73 245 87 365 101 516 115 712

46 051 60 143 74 251 88 371 102 532 116 723

47 054 61 152 75 261 89 411 103 546 117 731

48 065 62 155 76 263 90 412 104 565 118 732

49 071 63 156 77 265 91 413 105 606 119 734

50 072 64 162 78 271 92 423 106 612 120 743

51 073 65 165 79 306 93 431 107 624 121 754

52 074 66 172 80 311 94 432 108 627

MOTO 7794.book Page 16 Tuesday, June 29, 2010 3:16 PM

Türkçe

Telif Hakkı Bilgisi

Telif hakkı alınmış Motorola programları,

saklanmış yarı-iletken bellekler ya da diğer

medyalar da bu kılavuzda tanımlanan Motorola

ürünleri arasında sayılmaktadır. ABD ve diğer

ülkelerdeki Yasalar, telif hakkı alınmış Motorola

programlarının herhangi bir şekilde

kopyalanması ya da yeniden üretilmesi için olan

özel haklar da dahil olmak üzere, telif hakkı

alınmış bilgisayar programları için olan bazı

özel hakları Motorola için saklı tutar.

Buna bağlı olarak, bu kılavuzda tanımlanan

Motorola ürünlerinde kullanılan telif hakkı

alınmış hiçbir Motorola bilgisayar programı,

Motorola’nın yazılı izni alınmaksızın hiçbir

şekilde kopyalanamaz ya da yeniden

üretilemez. Ayrıca, Motorola ürünlerinin satın

alınması, bu ürünün satışında uygulanan

yasanın meydana çıkarttığı münhasır olmayan

telif ücretsiz normal lisans hariç olmak üzere,

Motorola telif hakları, patentleri ve patent

uygulamaları altında olan hiçbir lisansın,

doğrudan ya da zımnen, hukuki engel ya da

başka herhangi bir yolla satın alan kişiye

geçmesini sağlamamaktadır.

MOTOROLA, Özgün bir biçimde yaratılmış M

logosu ve işbu belgede görülen diğer tüm ticari

markalar, Motorola, Inc. ® Reg. U.S. Pat. & Tm.

Off.’un ticari markalarıdır.

MOTO 7794.book Page 18 Tuesday, June 29, 2010 3:16 PM

Produkt Specifikationer

Mærke:	Motorola
Kategori:	Walkie-talkies
Model:	TLKR T6

Har du brug for hjælp?

Hvis du har brug for hjælp til Motorola TLKR T6 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Walkie-talkies Motorola Manualer

Motorola WAVE PTX TLK 110 Manual

3 Januar 2025

Motorola Mag One BPR40 Manual

24 September 2024

Motorola Talkabout T72 Manual

5 September 2024

Motorola Talkabout T110TP Manual

3 September 2024

Motorola WAVE Mobile TLK 150 Manual

2 September 2024

Motorola TALKABOUT T802 Manual

30 August 2024

Motorola TALKABOUT T803 Manual

30 August 2024

Motorola T802 Manual

28 August 2024

Motorola TLKR T72 Manual

19 August 2024

Motorola XT185 Manual

16 August 2024

Walkie-talkies Manualer

Nyeste Walkie-talkies Manualer

Audioline Slim PMR 31 Manual

13 Januar 2025

Midland XT70 Pro Manual

1 Januar 2025

Midland XT10 Pro Manual

1 Januar 2025

Midland XT30 Pro Manual

1 Januar 2025

Midland XT50 Pro Manual

1 Januar 2025

Midland G11 Pro Manual

1 Januar 2025

Audioline PMR 46 Manual

13 Oktober 2024

SilverCrest SPMR 8000 A1 Manual

13 Oktober 2024

Denver WTA-448 Manual

4 Oktober 2024

GoGen BOB VYSILACKY Manual

30 September 2024
