Neewer TL120C Manual
Neewer
Verlichting
TL120C
Læs nedenfor 📖 manual på dansk for Neewer TL120C (1 sider) i kategorien Verlichting. Denne guide var nyttig for 11 personer og blev bedømt med 4.5 stjerner i gennemsnit af 2 brugere
Side 1/1
Druk in een willekeurige modus
kort op de " "-knop en het
indicatielampje " " gaat uit.
Pas vervolgens de tint aan door
met je vinger over het
aanraakscherm te schuiven.
Druk nogmaals kort op de
" "-knop en het indicatielampje
" " gaat branden om aan te
geven dat het aanraakscherm
vergrendeld en uitgeschakeld is.

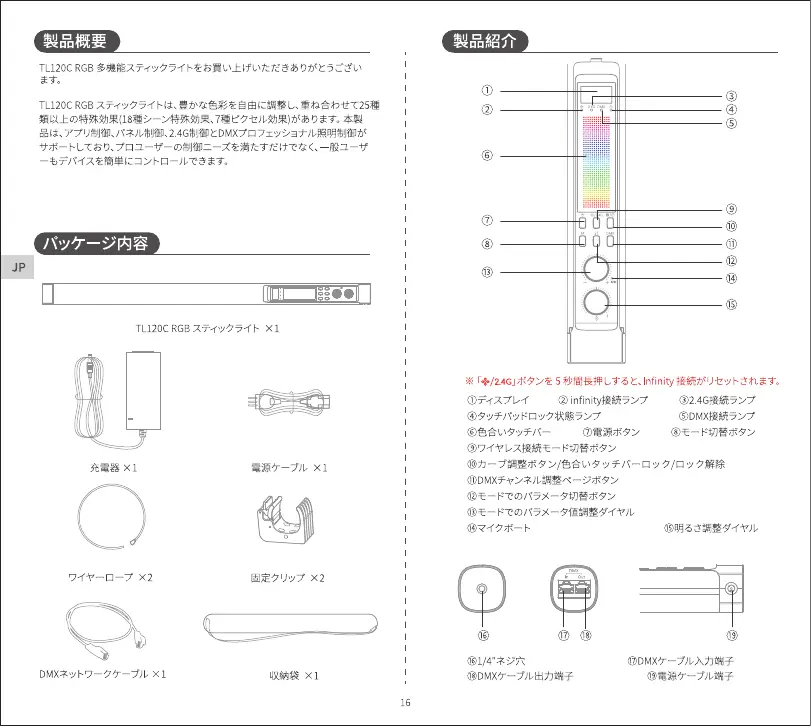

① Scherm ② Infinity-verbindingsindicatielampje
③ 2,4G-verbindingsindicatielampje
④ Statusindicatielampje voor aanraakvlak-vergrendeling
⑤ Indicatielampje voor DMX-verbinding
⑥ Kleuren-aanraakvlak ⑦ Aan/uit-knop
⑧ Modusschakelknop
⑨ Schakelknop voor draadloze verbinding
⑩ Curve-toets/ontgrendelen Hue Touch Bar/vergrendelen
⑪ DMX-kanaalaanpassingsknop ⑫ Modus Instellingen Schakelknop
⑬ Modus Instellingen Waarde Aanpassingsknop
⑭ Microfoonpoort ⑮ Helderheidsinstelknop
Druk kort op de " "-knop
totdat het indicatielampje " "
gaat branden om de 2,4G-
verbindingsmodus te openen.
Houd de " "-knop 1
seconde ingedrukt totdat het
scherm "CH" weergeeft en
draai vervolgens aan de
instelknop voor de
instellingswaarde om de
kanaalwaarde in te stellen.
Hartelijk dank voor je aankoop van de multifunctionele TL120C RGB-lichtstaaf!
De TL120C RGB-lichtstaaf is een innovatief product dat een goede selectie
van kleuren en meer dan 25 speciale effecten biedt, waaronder 18
scène-effecten en 7 pixeleffecten. Het apparaat kan eenvoudig worden
bediend via de app, rechtstreeks via het bedieningspaneel, 2,4G en DMX
professionele licht geling, en voldoet aan de behoeften van zowel re
professionele als amateurgebruikers. Of je nu een ervaren gebruiker bent
of een beginner, je kan de verlichting eenvoudig aan jouw voorkeur
aanpassen met behulp van een van de vele beschikbare
bedieningsmethoden. Met zijn veelzijdigheid en gebruiksvriendelijk
ontwerp is de TL120C RGB-lichtstaaf een onmisbaar hulpmiddel voor elke
verlichtingsliefhebber.
TL120C RGB-Lichtstaaf ×1 Om de lampbehuizing in
de sleuf van de
voedingsklem te plaatsen,
open je eerst de
vergrendeling door deze
naar buiten te trekken in
de richting van de pijl.
Plaats de vergrendeling
van de voedingsklem
naar binnen (in de richting
van de pijl) om de lamp
vast te zetten.
Draai de 1/4"-schroefdraad
bovenop de standaard in
het 1/4"-schroe at fg
onderaan de lamp.
Pas het gebruik van de
staaldraad aan je specifieke
behoeften aan bij het
gebruik van de lamp.
Neem de 1/4" schroefbout
bovenop de standaard en
steek deze in het schroefgat
onderaan de voedingsklem.
Zet de bout vast door hem
aan te draaien.
Staaldraad×2
Oplader ×1
DMX-kabe×1 Opbergtas ×1
Voedingsklem ×2
1. Installatie op een standaard
2. Installeren met de voedingsklem
3. Met behulp van de staaldraad
44
47 4948
45 46
Stroomkabel ×1
②
⑥
③③
④
⑤
⑨
⑩
⑦
⑧
⑲
⑫
⑮
⑪
⑬⑭
⑯ ⑰ ⑱
Verbinding maken via 2,4G
Wanneer de lichtstaaf is
aangesloten op een console,
wordt de " "-indic or verlicht at
om aan te geven dat deze zich
in de DMX-modus bevindt.
Draai aan de instelknop voor
de instellingswaarde om het
DMX-kanaal aan te passen.
※ Raadpleeg in de DMX-modus de TL60 RGB DMX-kanaaltabel in de bijlage
voor relevante besturingsschema's.
kanaalkeuze
Wanneer het kanaalnummer van de DMX-console en dat van de
DMX-controlebox hetzelfde zijn, kan je de console gebruiken om verschillende
functies aan te passen. Deze is geschikt voor één lamp of meerdere lampen.
* In de DMX-modus is het kanaalnummer standaard 1.
* In de DMX-modus kan het kanaalbereik worden ingesteld van 1-512.
* Nadat het DMX-signaal is verloren, wordt het laatste signaal onthouden en
kan het worden gebruikt om de lampen te bedienen.
Wanneer de lichtstaaf verbonden
is met Infinity of 2,4G, druk je
kort op de "DMX"-knop om de
interface voor het aanpassen
van het DMX-kanaal te openen.
Draai vervolgens aan de
instelknop voor de
instellingswaarde om het
DMX-kanaal te configureren.
※Druk kort op de "DMX"-knop of
"M"-knop om de
DMX-aanpassingsinterface
te verlaten.
※In de pixeleffectmodus kan je de QR-code scannen om de app te downloaden
en kan je de specifieke instelling voor het geselecteerde effect aanpassen. DMX-kanaalaanpassing (niet
aangesloten op een console):
DMX-verbinding (aangesloten
op een console)
DMX-consolebediening
Draai, ongeacht de modus, aan
de helderheidsaanpassingsknop
om de helderheid aan te passen.
Helderheidsaanpassing
Druk kort op de "M"-knop totdat
het scherm "CCT" weergeeft om
over te schakelen naar de
kleurtemperatuurmodus. Druk
kort op de " "-knop totdat
de optie "00K" op het scherm
wordt geselecteerd, en draai
vervolgens aan de instelknop
voor de instellingswaarde om
de kleurtemperatuurwaarde
in te stellen.
Kleurtemperatuur aanpassen
Druk kort op de "M"-knop
totdat het scherm "CCT"
weergeeft om over te schakelen
naar de kleurtemperatuurmodus.
Druk kort op de " "-knop totdat
het scherm de optie "GM"
selecteert en draai vervolgens
aan de knop om de
instellingswaarde aan te passen.
Rood/Groen Compensatie
aanpassen
Verzadiging aanpassen
Aanpassing pixeleffect
Druk kort op de "M"-knop
totdat het scherm "RGBCW"
weergeeft en overschakelt naar
de RGBCW-modus. Druk
vervolgens kort op de " "-knop
totdat de instelling op het
scherm is geselecteerd. Draai
ten slotte aan de
waarde-instelknop om in
te stellen.
1. Sluit de DMX-kabel aan op de lamp.
2. Sluit de XLR-naar-RJ45-adapterkabel aan op de DMX-kabel.
3. Sluit de DMX-standaardconsole aan op de lamp.
※De XLR naar RJ45 adapterkabel en DMX-console zijn niet inbegrepen in het
pakket.
Controleer voor aankoop de DMX-interfacedefinitie van de XLR naar
RJ45-adapterkabel om compatibiliteit met de lampen te garanderen, zoals
weergegeven in het diagram.
RGBCW-modus
Druk kort op de "M"-knop totdat
het scherm "GEL" weergeeft en
overschakelt naar de gel-modus.
Druk vervolgens kort op de
" "-knop totdat de instelling
op het scherm is geselecteerd.
Draai ten slotte aan de
instelknop om de waarde in
te stellen.
Gel-aanpassing
Druk kort op de "M"-knop totdat
het scherm "FX" weergeeft en
overschakelt naar de scènemodus.
Draai vervolgens aan de
instelknop voor de
instellingswaarde om een andere
scène te kiezen.
Scène Aanpassing
Druk kort op de "M"-knop totdat
het scherm "HSI" weergeeft om
over te schakelen naar de
HSI-modus. Druk kort op de
" "-knop totdat de optie "H" op
het scherm wordt geselecteerd,
en draai vervolgens aan de
instelknop voor de
instellingswaarde om de tint in
te stellen.
Tintaanpassing (met knop)
Tintaanpassing (met
aanraakscherm)
Beweging
van enkele kleur
PuntvlamregelingRegenboogkleurBeweging van
driekleur
Beweging van
dubbele kleur
Rotatie van
het kleurwiel
Kleurvervanging
①
⑯ 1/4" schroefgat ⑰ DMX-ingangsaansluiting
⑱ DMX-uitgangsaansluiting ⑲ Voedingsaansluiting
Een enkele lamp aansluiten
OUTPUT
DMX512
Meerdere lampen aansluiten
OUTPUT
DMX512
12345678
PIN1: Gegevens (+)
PIN2: Gegevens (-)
PIN7: Aarde
PIN8: Aarde
Druk kort op de "M"-knop totdat
het scherm "HSI" weergeeft om
over te schakelen naar de
HSI-modus. Druk kort op de
" "-knop totdat de optie "S"
op het scherm wordt geselecteerd,
en draai vervolgens aan de
instelknop voor de
instellingswaarde om de
verzadiging in te stellen.
Druk kort op de "M"-knop totdat
het scherm "PIXEL" weergeeft
en overschakelt naar de
pixeleffectmodus. Druk
vervolgens kort op de " "-knop
of draai aan de instelknop voor
de instellingswaarde totdat het
gewenste effect op het scherm
wordt weergegeven.
Productoverzicht Productillustratie Installatie Installatie
Model
Nominaal vermogen
97
98
Kleurweergave-index (CRI)
TLCI
Maximale verlichtingssterkte
2500K~10000KKleurtemperatuurbereik
0%-100% (in stappen van 1%)Helderheidsbereik
0~360°Kleurtintbereik
0~100Verzadigingsbereik
18 soorten
0~255
7 soorten
-50~+50
Aantal Scènes
R/G/B/C/W
Pixel-effecten
RESCO (20 kleurengels),
LEE (20 kleurengels)
Kleur-gels
Rood/Groen
compensatiebereik
Ingebouwde batterij
Gelijkstroom 20V/5ADC-ingang
ca. 2,5 uurLaadtijd
Gelijkstroom/lithiumbatterijStroomvoorziening
-10℃ tot 40℃Bedrijfstemperatuur
ca. 2 uur bij 100% helderheid
Batterijduur
App, Configuratiescherm,
2,4G, DMX-besturing
Besturingsmethoden
50
※In de 2,4G-modus kun je meerdere LED-lampen op hetzelfde kanaal
instellen (bijvoorbeeld CH8). Wanneer je één LED-lamp aanpast,
veranderen de andere lampen die hetzelfde kanaal delen ook
synchroon.
1. Plaats het product NIET in een omgeving met een temperatuur hoger
dan 40°C.
2. Laat het product NIET op de grond vallen, stel het niet bloot aan botsingen
of sterke schokken.
3. aar NIET direct in de lamp tijdens gebruik, omdat direct licht oogl sel St et
kan veroorzaken.
4. Gebruik het product NIET in een stoffige of vochtige omgeving.
5. Wijzig de printplaat NIET en demonteer het product NIET zonder
toestemming.
6. Ontkoppel de stroomkabel wanneer de lamp niet in gebruik is.
7. Bewaar het product bij langdurig niet-gebruik in een goed geventileerde,
droge ruimte, uit de buurt van hitte en magnetische velden.
Druk kort op de " "-knop
totdat het indicatielampje
" " gaat branden om naar
de Infinity-verbindingsmodus
te gaan. Als je het apparaat via
je telefoon wilt bedienen, moet
je het apparaat verbinden via
de "NEEWER" APP. Scan voor
verdere begeleiding de QR-code
op de APP-promptkaart en
raadpleeg de pagina "APP-gids".
Verbinden via de Infinity
Verbindingsmodus
※Voordat je verbinding maakt via de APP,
moet je de Infinity-verbinding resetten.
Om dit te doen, houd je gewoon de
middelste knop op de draaiknop
" " 5 seconden ingedrukt.
Specificaties
Belangrijk
Verpakkingsinhoud
NL
NL NL
NL
NL
NLNL
Hoe te gebruiken
Om te beginnen met opladen
sluit je het n snoer aan op de et
DC-aansluiting. Tijdens het
opladen geeft het scherm een
oplaadpictogram " " weer
om de voortgang van het
oplaadproces aan te geven.
Zodra de batterij volledig is
opgeladen, blijft het scherm aan
en geeft het een pictogram " "
voor een volle batterij weer.
Opladen
Hoe te gebruiken
Hoe te gebruiken
※ Houd de " "-knop 5 seconden lang ingedrukt om de
Infinity-verbinding te resetten.
Hoe te gebruiken
Hoe te gebruiken
Hoe te gebruiken Hoe te gebruiken Hoe te gebruiken Hoe te gebruiken Hoe te gebruiken
Bliksem
HUE flits
CCT lus INT lus TV scherm Feest
Vuurwerk
CCT puls HUE puls Politieauto Kaarslicht HUE lus
Paparazzi Defecte
lamp
Explosie Lassen CCT flits
Muziek
Scènemodi
Om de lamp aan te zetten, met
de gelijkstroomvoeding of de
ingebouwde lithiumbatterij,
houd je de " "-knop 1 seconde
ingedrukt. Op het beeldscherm
verschijnt "UNLOCK". Draai
vervolgens drie keer aan een
willekeurige knop om de lamp
te activeren.
Houd, terwijl de lamp aan is, de
" "-knop 1 seconde ingedrukt
om de lamp uit te schakelen.
In-/uitschakelen
Druk, wanneer de lamp is
ingeschakeld, kort op de
AAN/UIT-knop om de
stand-bymodus te activeren.
Druk nogmaals om deze
modus te verlaten.
Stand-by
Druk lang op de " "-knop
totdat het scherm de
curve-aanpassingsinterface
weergeeft en gebruik vervolgens
de instelknop om de curve
aan te passen.
Curve-aanpassing
※XY-waardebereik (0,0001~0,8000).
Druk kort op de "M"-knop totdat
het scherm overschakelt naar
de XY-coördinatenmodus. Druk
kort op de " "-knop om de
XY-decimaalpunt-optie te
selecteren en gebruik
vervolgens de instelknop om
de waarde in te stellen.
XY-coördinatenmodus
TL120C
42W
5600K@0.5M(2000Lux)
14.4V/6000mAh/86.4Wh
Produkt Specifikationer
Mærke: | Neewer |
Kategori: | Verlichting |
Model: | TL120C |
Har du brug for hjælp?
Hvis du har brug for hjælp til Neewer TL120C stil et spørgsmål nedenfor, og andre brugere vil svare dig
Verlichting Neewer Manualer
4 September 2024
4 September 2024
4 September 2024
4 September 2024
4 September 2024
4 September 2024
3 September 2024
3 September 2024
3 September 2024
3 September 2024
Verlichting Manualer
- Verlichting Ikea
- Verlichting Bosch
- Verlichting EasyMaxx
- Verlichting Mazda
- Verlichting Maxxmee
- Verlichting DeWalt
- Verlichting TP-Link
- Verlichting RYOBI
- Verlichting Philips
- Verlichting IFM
- Verlichting OK
- Verlichting LG
- Verlichting Qtx
- Verlichting Behringer
- Verlichting Emos
- Verlichting Gardena
- Verlichting Eheim
- Verlichting Biltema
- Verlichting Nedis
- Verlichting American DJ
- Verlichting Adj
- Verlichting Hama
- Verlichting Milwaukee
- Verlichting Theben
- Verlichting Dyson
- Verlichting JBL
- Verlichting Smartwares
- Verlichting Fysic
- Verlichting Crivit
- Verlichting Livarno
- Verlichting Busch-Jaeger
- Verlichting Hikoki
- Verlichting Miomare
- Verlichting Kress
- Verlichting LivarnoLux
- Verlichting Vivanco
- Verlichting Eglo
- Verlichting Elro
- Verlichting Innoliving
- Verlichting Konstsmide
- Verlichting Lucide
- Verlichting Maxim
- Verlichting Näve
- Verlichting Nordlux
- Verlichting Osram
- Verlichting Qazqa
- Verlichting Ranex
- Verlichting Steinel
- Verlichting Melinera
- Verlichting Geemarc
- Verlichting Pontec
- Verlichting Powerfix
- Verlichting RADEMACHER
- Verlichting Tesy
- Verlichting Tiger
- Verlichting Reer
- Verlichting BeamZ
- Verlichting Goobay
- Verlichting Sigma
- Verlichting Gamma
- Verlichting Sencys
- Verlichting Astro
- Verlichting Ansmann
- Verlichting GP
- Verlichting Varta
- Verlichting Xiaomi
- Verlichting HQ
- Verlichting Aiptek
- Verlichting Schneider
- Verlichting NGS
- Verlichting Godox
- Verlichting Stairville
- Verlichting Nexxt
- Verlichting Olymp
- Verlichting Ikan
- Verlichting GlobalTronics
- Verlichting Reflecta
- Verlichting Elation
- Verlichting Perel
- Verlichting Porter-Cable
- Verlichting JUNG
- Verlichting ORNO
- Verlichting HQ Power
- Verlichting Genaray
- Verlichting Harvia
- Verlichting Blumfeldt
- Verlichting Gre
- Verlichting Monacor
- Verlichting Sun Joe
- Verlichting ION
- Verlichting Black Diamond
- Verlichting Brennenstuhl
- Verlichting Litecraft
- Verlichting Cotech
- Verlichting Chamberlain
- Verlichting EnGenius
- Verlichting MaxCom
- Verlichting ColorKey
- Verlichting Hazet
- Verlichting GVM
- Verlichting AudioSonic
- Verlichting Caliber
- Verlichting Steinhauer
- Verlichting Viessmann
- Verlichting Be Cool
- Verlichting Brandson
- Verlichting Lexon
- Verlichting Martin
- Verlichting ILive
- Verlichting Generac
- Verlichting ARRI
- Verlichting Anslut
- Verlichting Monster
- Verlichting Nanlite
- Verlichting Lumie
- Verlichting Beper
- Verlichting Eurolite
- Verlichting Merlin Gerin
- Verlichting Bright Spark
- Verlichting Megaman
- Verlichting Chauvet
- Verlichting Klein Tools
- Verlichting Chacon
- Verlichting SereneLife
- Verlichting EtiamPro
- Verlichting Nexa
- Verlichting Livarno Lux
- Verlichting Kern
- Verlichting Novy
- Verlichting Toolcraft
- Verlichting Cameo
- Verlichting Nitecore
- Verlichting Showtec
- Verlichting Kogan
- Verlichting Delta Dore
- Verlichting Smith-Victor
- Verlichting Olight
- Verlichting DiO
- Verlichting V-TAC
- Verlichting Impact
- Verlichting Heitronic
- Verlichting XQ-lite
- Verlichting Cocraft
- Verlichting Aqara
- Verlichting Ecomed
- Verlichting Blackburn
- Verlichting Bearware
- Verlichting Perfect Christmans
- Verlichting Setti+
- Verlichting Fiilex
- Verlichting Digipower
- Verlichting Lume Cube
- Verlichting Light4Me
- Verlichting Artecta
- Verlichting Quintezz
- Verlichting All Solar Lights
- Verlichting Tel Sell
- Verlichting Aputure
- Verlichting Kichler
- Verlichting Halo
- Verlichting KlikaanKlikuit
- Verlichting Fenix
- Verlichting Watshome
- Verlichting In Lite
- Verlichting Yongnuo
- Verlichting Belux
- Verlichting Profoto
- Verlichting Infinity
- Verlichting Bora
- Verlichting Aplic
- Verlichting Garden Lights
- Verlichting Shada
- Verlichting Swisstone
- Verlichting Handson
- Verlichting KS
- Verlichting Dydell
- Verlichting Trump Electronics
- Verlichting Verbatim
- Verlichting Blizzard
- Verlichting SIIG
- Verlichting Botex
- Verlichting Integral LED
- Verlichting Unitec
- Verlichting DeSisti
- Verlichting Paulmann
- Verlichting Heirt
- Verlichting Kanlux
- Verlichting LYYT
- Verlichting Wetelux
- Verlichting Handy Century
- Verlichting Century
- Verlichting Berger & Schröter
- Verlichting Lideka
- Verlichting Maxxworld
- Verlichting SolarlampKoning
- Verlichting Ibiza Light
- Verlichting IXL
- Verlichting Fun Generation
- Verlichting Karma
- Verlichting Pegasi
- Verlichting Mellert SLT
- Verlichting Eutrac
- Verlichting Futurelight
- Verlichting LightZone
- Verlichting Varytec
- Verlichting Karwei
- Verlichting Ledar
- Verlichting LightPro
- Verlichting FlinQ
- Verlichting Adviti
- Verlichting 9.solutions
- Verlichting Pauleen
- Verlichting Obsidian
- Verlichting FeinTech
- Verlichting Gumax
- Verlichting WAC Lighting
- Verlichting Quoizel
- Verlichting ActiveJet
- Verlichting Enlite
- Verlichting Gingko
- Verlichting Outspot
- Verlichting Raya
- Verlichting Expolite
- Verlichting ETC
- Verlichting COLBOR
- Verlichting Time 2
- Verlichting Wachsmuth - Krogmann
- Verlichting Amaran
- Verlichting Dynamax
- Verlichting DreamLED
- Verlichting Casalux
- Verlichting Retlux
- Verlichting Adam Hall
- Verlichting Hoftronic
- Verlichting Sonoff
- Verlichting Lirio By Philips
- Verlichting Raytec
- Verlichting Gewiss
- Verlichting Hella Marine
- Verlichting Enttec
- Verlichting Sonlux
- Verlichting Atmospheres
- Verlichting Litegear
- Verlichting Busch + Müller
- Verlichting Kino Flo
- Verlichting DCW
- Verlichting HERA
- Verlichting BB&S
- Verlichting Intellytech
- Verlichting Astera
- Verlichting Magmatic
- Verlichting Temde
- Verlichting Excello
- Verlichting Aveo Engineering
- Verlichting AD Trend
- Verlichting Prolycht
- Verlichting Cineo
- Verlichting Zylight
- Verlichting Light & Motion
- Verlichting LUPO
- Verlichting CSL
- Verlichting Altman
- Verlichting EXO
- Verlichting Portman
- Verlichting Fotodiox
- Verlichting Crystorama
- Verlichting Litepanels
- Verlichting ET2
- Verlichting Golden Lighting
- Verlichting Weeylite
- Verlichting Valerie Objects
- Verlichting OttLite
- Verlichting Sonneman
Nyeste Verlichting Manualer
18 September 2024
18 September 2024
17 September 2024
17 September 2024
17 September 2024
16 September 2024
16 September 2024
16 September 2024
16 September 2024
15 September 2024
