Side 1/2

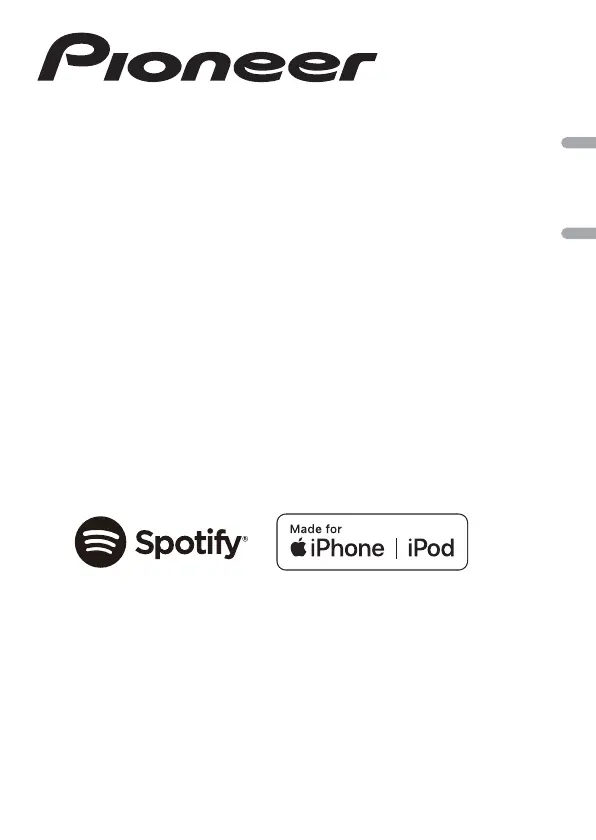

CD RDS RECEIVER
AUTORADIO CD RDS
SINTOLETTORE CD RDS
REPRODUCTOR DE CD CON RECEPTOR RDS
CD RDS-EMPFÄNGER
CD RDS-ONTVANGER
Quick start guide
Guide de démarrage rapide
Guida rapida all’uso
Guía de iniciación rápida
Schnellstartanleitung
Snelstartgids
QRD3649-B
DEH-S410DAB
Declaration of Conformity with regard to the Radio Equipment Directive 2014/53/EU
Manufacturer:
Pioneer Corporation
28-8, Honkomagome 2-chome, Bunkyo-ku,
Tokyo 113-0021, Japan
EU Representative’s & Importer:
Pioneer Europe NV
Haven 1087, Keetberglaan 1, 9120 Melsele, Belgium
http://www.pioneer-car.eu
[*] DEH-S410DAB
Malti:
B’dan, Pioneer, niddikjara li dan it-tip ta’ tagħmir tar-radju
[*] huwa konformi mad-Direttiva 2014/53/UE.
It-test kollu tad-dikjarazzjoni ta’ konformità tal-UE huwa
disponibbli f ’dan l-indirizz tal-Internet li ġej: http://www.
pioneer-car.eu/compliance
Slovenčina:
Pioneer týmto vyhlasuje, že rádiové zariadenie typu [*] je v
súlade so smernicou 2014/53/EÚ.
Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto
internetovej adrese: http://www.pioneer-car.eu/
compliance
Slovenščina:
Pioneer potrjuje, da je tip radijske opreme [*] skladen z
Direktivo 2014/53/EU.
Celotno besedilo izjave EU o skladnosti je na voljo na
naslednjem spletnem naslovu: http://www.pioneer-car.
eu/compliance
Română:
Prin prezenta, Pioneer declară că tipul de echipamente
radio [*] este în conformitate cu Directiva 2014/53/UE.
Textul integral al declarației UE de conformitate este
disponibil la următoarea adresă internet: http://www.
pioneer-car.eu/compliance
български:
С настоящото Pioneer декларира, че този тип
радиосъоръжение [*] е в съответствие с Директива
2014/53/ЕС.
Цялостният текст на ЕС декларацията за съответствие
може да се намери на следния интернет адрес: http://
www.pioneer-car.eu/compliance
Polski:
Pioneer niniejszym oświadcza, że typ urządzenia
radiowego [*] jest zgodny z dyrektywą 2014/53/UE.
Pełny tekst deklaracji zgodności UE jest dostępny pod
następującym adresem internetowym: http://www.
pioneer-car.eu/compliance
Norsk:
Herved Pioneer erklærer at radioutstyr type [*] er i samsvar
med direktiv 2014/53/EU.
Den fullstendige teksten i EU-samsvarserklæringen er
tilgjengelig på følgende internettadresse: http://www.
pioneer-car.eu/compliance
Íslenska:
Hér með Pioneer lýsir yfir að tegund þráðlausan búnað [*]
er í samræmi við tilskipun 2014/53/ESB.
The fullur texti af ESB-samræmisyfirlýsingu er í boði
á eftirfarandi veffangi: http://www.pioneer-car.eu/
compliance
Hrvatski:
Pioneer ovime izjavljuje da je radijska oprema tipa [*] u
skladu s Direktivom 2014/53/EU.
Cjeloviti tekst EU izjave o sukladnosti dostupan je na
sljedećoj internetskoj adresi: http://www.pioneer-car.eu/
compliance
Türk:
Burada. Pioneer radyo ekipmani turunun [*] 2014/53/EU
direktiflerine uyumlu oldugunu beyan eder.
Avrupa uyumluluk beyaninin tam metni belirtilen
internet sitesinde mevcuttur: http://www.pioneer-car.eu/
compliance
English
This guide is intended to guide you through the basic functions of this unit.
For details, please refer to the Operation manual stored on the website.
https://www.pioneer-car.eu/eur/
Before You Start
Thank you for purchasing this PIONEER product
To ensure proper use, please read through this guide before using this product. It is especially important
that you read and observe WARNING CAUTIONS and S in this guide. Please keep the guide in a safe and
accessible place for future reference.
If you want to dispose this product, do not mix it with general household waste. There is a separate
collection system for used electronic products in accordance with legislation that requires proper
treatment, recovery and recycling.
Private households in the member states of the EU, in Switzerland and Norway may return their used
electronic products free of charge to designated collection facilities or to a retailer (if you purchase a similar
new one).
For countries not mentioned above, please contact your local authorities for the correct method of disposal.
By doing so you will ensure that your disposed product undergoes the necessary treatment, recovery and
recycling and thus prevent potential negative effects on the environment and human health.
WARNING
• Do not attempt to install or service this product by yourself. Installation or servicing of this product
by persons without training and experience in electronic equipment and automotive accessories
may be dangerous and could expose you to the risk of electric shock, injury or other hazards.
• Do not attempt to operate the unit while driving. Make sure to pull off the road and park your vehicle in a
safe location before attempting to use the controls on the device.
CAUTION
• Do not allow this unit to come into contact with moisture and/or liquids. Electrical shock could result. Also,
damage to this unit, smoke, and overheating could result from contact with liquids.
• Always keep the volume low enough to hear outside sounds.
• The Pioneer CarStereo-Pass is for use only in Germany.
• This product is evaluated in moderate and tropical climate condition under the Audio, video and similar
electronic apparatus - Safety requirements, IEC 60065.
CAUTION
This product is a class 1 laser product classified under the Safety of laser products, IEC 60825-1:2007.
If you experience problems
Should this unit fail to work properly, please contact your dealer or nearest authorized PIONEER Service Station.
Connections
Important
• When installing this unit in a vehicle without an
ACC (accessory) position on the ignition switch,
failure to connect the red cable to the terminal
that detects operation of the ignition key may
result in battery drain.
ACC position No ACC position
• Use of this unit in conditions other than the
following could result in fire or malfunction.
−Vehicles with a 12-volt battery and negative
grounding.
−When speaker output is used by 4 channels, use
speakers over 50 W (maximum input power) and
between 4 Ω to 8 Ω (impedance value). Do not
use 1 Ω to 3 Ω speakers for this unit.
−When rear speaker output is used by 2 Ω of
subwoofer, use speakers over 70 W (maximum
input power).
* Please refer to connections for a connection
method.
• To prevent a short-circuit, overheating or
malfunction, be sure to follow the directions
below.
−Disconnect the negative terminal of the battery
before installation.
−Secure the wiring with cable clamps or adhesive
tape. Wrap adhesive tape around wiring that
comes into contact with metal parts to protect
the wiring.
−Place all cables away from moving parts, such as
the shift lever and seat rails.
−Place all cables away from hot places, such as
near the heater outlet.
−Do not connect the yellow cable to the battery
by passing it through the hole to the engine
compartment.
−Cover any disconnected cable connectors with
insulating tape.
−Do not shorten any cables.
−Never cut the insulation of the power cable of
this unit in order to share the power with other
devices. The current capacity of the cable is
limited.
−Use a fuse of the rating prescribed.
−Never wire the negative speaker cable directly
to ground.
−Never band together negative cables of multiple
speakers.
• When this unit is on, control signals are sent
through the blue/white cable. Connect this cable
to the system remote control of an external power
amp or the vehicle’s auto-antenna relay control
terminal (max. 300mA 12 V DC). If the vehicle is
equipped with a glass antenna, connect it to the
antenna booster power supply terminal.
• Never connect the blue/white cable to the power
terminal of an external power amp. Also, never
connect it to the power terminal of the auto
antenna. Doing so may result in battery drain or
a malfunction.
• The black cable is ground. Ground cables for
this unit and other equipment (especially, high-
current products such as power amps) must be
wired separately. If they are not, an accidental
detachment may result in a fire or malfunction.
• The graphical symbol placed on the
product means direct current.
• The function and audio settings other than the
setting of RCA pre-outs are stored in memory if
the unit is disconnected from power supply.
This unit
DAB antenna input
To receive DAB signals, connect a DAB antenna
(AN-DAB1) (sold separately) to the unit.
Power cord input
Rear output or subwoofer output
Front output
Antenna input
Fuse (10 A)
Wired remote input
Hard-wired remote control adapter can be
connected (sold separately).
Power cord
To power cord input
Depending on the kind of vehicle, the function of
and may be different. In this case, be sure
to connect to to and .
Yellow
Back-up (or accessory)
Yellow
Connect to the constant 12 V supply terminal.
Red
Accessory (or back-up)
Red
Connect to terminal controlled by the ignition
switch (12 V DC).
Connect leads of the same colour to each other.
Black (chassis ground)
Blue/white
The pin position of the ISO connector will differ
depending on the type of vehicle. Connect
and when Pin 5 is an antenna control type. In
another type of vehicle, never connect and .
Blue/white
Connect to the system control terminal of the
power amp (max. 300 mA 12 V DC).
Blue/white
Connect to the auto-antenna relay control
terminal (max. 300 mA 12 V DC).
Yellow/black
If you use equipment with a Mute function,
wire this lead to the Audio Mute lead on that
equipment. If not, keep the Audio Mute lead free
of any connections.
Speaker leads
White: Front left
White/black: Front left
Gray: Front right
Gray/black: Front right
Green: Rear left or subwoofer
Green/black: Rear left or subwoofer
Violet: Rear right or subwoofer
Violet/black: Rear right or subwoofer
Orange/white
Connect to a car’s illumination signal.
ISO connector
In some vehicles, the ISO connector may be
divided into two. In this case, be sure to connect
to both connectors.
NOTES
• Change the initial menu of this unit. Refer to
[SP-P/O MODE]. The subwoofer output of this unit
is monaural.
• When using a subwoofer of 2 Ω, be sure to
connect the subwoofer to the violet and violet/
black leads of this unit. Do not connect anything
to the green and green/black leads.
Power amp (sold separately)
Perform these connections when using the optional amplifier.
System remote control
Connect to blue/white cable.
Power amp (sold separately)
Connect with RCA cables (sold separately)
To front output
Front speaker
To rear output or subwoofer output
Rear speaker or subwoofer
Installation
Important
• Check all connections and systems before final
installation.
• Do not use unauthorized parts as this may cause
malfunctions.
• Consult your dealer if installation requires drilling
of holes or other modifications to the vehicle.
• Do not install this unit where:
−it may interfere with operation of the vehicle.
−it may cause injury to a passenger as a result of
a sudden stop.
• Install this unit away from hot places such as near
the heater outlet.
• Optimum performance is
obtained when the unit is
installed at an angle of less
than 60°.
• When installing, to ensure proper heat dispersal
when using this unit, make sure you leave ample
space behind the rear panel and wrap any loose
cables so they are not blocking the vents.
Leave ample
space 5 cm
5 cm
DIN mount installation
1 Insert the supplied mounting sleeve into
the dashboard.
2 Secure the mounting sleeve by using a
screwdriver to bend the metal tabs (90°)
into place.
Dashboard
Mounting sleeve
• Make sure that the unit is installed securely
in place. An unstable installation may cause
skipping or other malfunctions.
When not using the supplied
mounting sleeve
1 Determine the appropriate position where
the holes on the bracket and the side of
the unit match.
2 Tighten two screws on each side.
Tapping screw (5 mm × 9 mm, not supplied
with product)
Mounting bracket
Dashboard or console
Basic operation
DEH-S410DAB
M.C. (multi-control) dial
Detach button
AUX input jack (3.5 mm stereo jack)
Display window
DISP (display) Disc loading slot (eject)
BAND/
BASS
USB port
SRC (source)/OFF
About the main menu
You can adjust various settings in the main menu.
1 Press the dial to display the main menu.M.C.
2 Turn the dial to select one of the categories below, then press to M.C.
confirm.
• FUNCTION settings
• AUDIO settings
• SYSTEM settings
• ILLUMINATION settings
3 Turn the dial to select the options, then press to confirm.M.C.
Tuner operation
Receiving preset stations
1 Press / to select [RADIO].SRC OFF
2 Press BAND/ to select the band.
[FM1] [FM2] [FM3] [MW]/[LW]
3 Press a number button (1/ to 6/ ).
Best stations memory (BSM)
1 After selecting the band, press the dial to display the main M.C.
menu.
2 Turn the dial to select [FUNCTION], then press to confirm.M.C.
3 Turn the dial to select [BSM], then press to confirm.M.C.
To store stations manually
1 While receiving the station you want to store, press and hold one of
the number buttons (1/ to 6/ ) until it stops flashing.
Setup operation
When you turn the ignition switch to ON after installation, [SET UP :YES] appears in the
display.
1 Press the dial.M.C.
2 Turn the dial to select the options, then press to confirm.M.C.
To proceed to the next menu option, you need to confirm your selection.
Menu Item Description
LANGUAGE
[ENG](English),
[РУС](Russian),
[TUR](Turkish)
Select the language to display the text information
from a compressed audio file.
CLOCK SET Set the clock.
1 Turn the dial to adjust the hour, then press M.C.
to confirm.
The indicator moves to the minute setting
automatically.
2 Turn the dial to adjust the minute, then press M.C.
to confirm.
FM STEP
[100], [50]
Select the FM tuning step from 100 kHz or 50 kHz.
DAB ANT PW Supply power to a DAB antenna. Select this when
using the optional DAB antenna (AN-DAB1, sold
separately) with the unit.
[ON]
[OFF] No power is supplied to a DAB antenna. Select this
when using a passive antenna with no booster.
Making a connection with Pioneer ARC APP
Pioneer’s Advanced app converts your compatible smartphone
into a powerful touchscreen remote control.
Do not attempt to operate the application while driving. Make sure
to pull off the road and park your vehicle in a safe location before
attempting to use the controls on the application.
When making a connection with an Android device
1 Enter the SYSTEM menu (refer to “About the main menu”).
2 Turn the dial to select [ANDROID WIRED], then press to confirm.M.C.
3 Turn the dial to select [APP CONTROL], then press to confirm.M.C.
4 Turn the dial to select [P.APP AUTO ON], then press to confirm.M.C.
5 Turn the dial to select [ON], then press to confirm.M.C.
6 Connect this unit with the device via USB.
Pioneer ARC APP on the Android device starts automatically.
WARNING
Removing the unit (installed with the
supplied mounting sleeve)
1 Remove the trim ring.
Trim ring
Notched tab
• Releasing the front panel allows easier access
to the trim ring.
• When reattaching the trim ring, point the side
with the notched tab down.
2 Insert the supplied extraction keys into both
sides of the unit until they click into place.
3 Pull the unit out of the dashboard.
Frequently used operations
Purpose Operation
Turn on the power Press / to turn on the SRC OFF
power.
Press and hold / to turn SRC OFF
off the power.
Adjust the volume Turn the dial.M.C.
Select a source Press / repeatedly.SRC OFF
Change the display information Press repeatedly.DISP
Return to the previous display/list Press BAND/.
Return to the normal display from
the menu
Press and hold BAND/.
Change the display brightness Press and hold BAND/.
Boost the bass level Press BASS.
• You can select the bass level in
[BASS BOOST].
CD/USB/iPod/AUX operation
CD
1 Insert a disc into the disc loading slot with the label side up.
To eject a disc, stop playback first then press .
USB/iPod
1 Open the USB port cover.
2 Plug in the USB device/iPod using an appropriate cable.
A device installed with Android OS 4.0 or most of later versions can be connected to the
unit via MTP, using the cable supplied with the Android device. However, depending on the
connected device, OS version or the numbers of the files in the device, audio files/songs
may not be able to be played back via MTP.
NOTE
If you use an MTP connection, [ANDROID WIRED] needs to be set to [MEMORY] in the
SYSTEM settings.
AUX
1 Insert the stereo mini plug into the AUX input jack.
2 Press / to select [AUX] as the source.SRC OFF
MTP connection
3 [QUIT :YES] appears when all the settings have been made.
To return to the first item of the setup menu, turn the dial to M.C.
select [QUIT :NO], then press to confirm.
4 Press the dial to confirm the settings.M.C.
When [DAB ANT PW] is set to [ON], [UPDATING LIST] appears in the
display and the service list will be updated.
When making a connection with an iPhone
1 Connect this unit with the iPhone via USB.
2 Press / to select any source.SRC OFF
3 Press and hold the dial.M.C.
Pioneer ARC APP on the iPhone starts.
NOTE
If the connection fails, launch Pioneer ARC APP on the iPhone.
Listening to Spotify®
(Only compatible with Spotify installed on iPhone)
Update the firmware of the Spotify application to the latest version before use.
Before you start, connect this unit with the mobile device via USB (iPhone only).
1 Press / to select [SPOTIFY].SRC OFF
2 Launch the Spotify application on the mobile device and start
playback.
English:
Hereby, Pioneer declares that the radio equipment type [*]
is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available
at the following internet address: http://www.pioneer-car.
eu/compliance
Suomi:
Pioneer vakuuttaa, että radiolaitetyyppi [*] on direktiivin
2014/53/EU mukainen.
EU-vaatimustenmukaisuusvakuutuksen täysimittainen
teksti on saatavilla seuraavassa internetosoitteessa: http://
www.pioneer-car.eu/compliance
Nederlands:
Hierbij verklaar ik, Pioneer, dat het type radioapparatuur [*]
conform is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan
worden geraadpleegd op het volgende internetadres:
http://www.pioneer-car.eu/compliance
Français:
Le soussigné, Pioneer, déclare que l’équipement
radioélectrique du type [*] est conforme à la directive
2014/53/UE.
Le texte complet de la déclaration UE de conformité est
disponible à l’adresse internet suivante: http://www.
pioneer-car.eu/compliance
Svenska:
Härmed försäkrar Pioneer att denna typ av radioutrustning
[*] överensstämmer med direktiv 2014/53/EU.
Den fullständiga texten till EU-försäkran om
överensstämmelse finns på följande webbadress: http://
www.pioneer-car.eu/compliance
Dansk:
Hermed erklærer Pioneer, at radioudstyrstypen [*] er i
overensstemmelse med direktiv 2014/53/EU.
EU-overensstemmelseserklæringens fulde tekst kan findes
på følgende internetadresse: http://www.pioneer-car.eu/
compliance
Deutsch:
Hiermit erklär t Pioneer, dass der Funkanlagentyp [*] der
Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar: http://
www.pioneer-car.eu/compliance
Ελληνικά:
Με την παρούσα ο/η Pioneer, δηλώνει ότι ο
ραδιοεξοπλισμός [*] πληροί την οδηγία 2014/53/ΕΕ.
Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ
διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: http://
www.pioneer-car.eu/compliance
Italiano:
Il fabbricante, Pioneer, dichiara che il tipo di
apparecchiatura radio [*] è conforme alla direttiva
2014/53/UE.
Il testo completo della dichiarazione di conformità UE è
disponibile al seguente indirizzo Internet: http://www.
pioneer-car.eu/compliance
Español:
Por la presente, Pioneer declara que el tipo de equipo
radioeléctrico [*] es conforme con la Directiva 2014/53/UE.
El texto completo de la declaración UE de conformidad
está disponible en la dirección Internet siguiente: http://
www.pioneer-car.eu/compliance
Português:
O(a) abaixo assinado(a) Pioneer declara que o presente tipo
de equipamento de rádio [*] está em conformidade com a
Diretiva 2014/53/UE.
O texto integral da declaração de conformidade está
disponível no seguinte endereço de Internet: http://www.
pioneer-car.eu/compliance
Čeština:
Tímto Pioneer prohlašuje, že typ rádiového zařízení [*] je v
souladu se směrnicí 2014/53/EU.
Úplné znění EU prohlášení o shodě je k dispozici na této
internetové adrese: http://www.pioneer-car.eu/compliance
Eesti:
Käesolevaga deklareerib Pioneer, et käesolev raadioseadme
tüüp [*] vastab direktiivi 2014/53/EL nõuetele.
ELi vastavusdeklaratsiooni täielik tekst on kättesaadav
järgmisel internetiaadressil: http://www.pioneer-car.eu/
compliance
Magyar:
Pioneer igazolja, hogy a [*] típusú rádióberendezés
megfelel a 2014/53/EU irányelvnek.
Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a
következő internetes címen: http://www.pioneer-car.eu/
compliance
Latviešu valoda:
Ar šo Pioneer deklarē, ka radioiekārta [*] atbilst Direktīvai
2014/53/ES.
Pilns ES atbilstības deklarācijas teksts ir pieejams šādā
interneta vietnē: http://www.pioneer-car.eu/compliance
Lietuvių kalba:
Aš, Pioneer, patvirtinu, kad radijo įrenginių tipas [*] atitinka
Direktyvą 2014/53/ES.
Visas ES atitikties deklaracijos tekstas prieinamas šiuo
interneto adresu: http://www.pioneer-car.eu/compliance
Français
Ce guide vous permettra d’accéder aux fonctions de base de cet
appareil.
Pour obtenir davantage d’informations, veuillez consulter le Mode
d’emploi disponible sur le site Internet.
https://www.pioneer-car.eu/eur/
Avant de commencer
Nous vous remercions d’avoir acheté cet appareil PIONEER
Pour garantir une utilisation correcte, veuillez lire attentivement ce guide avant d’utiliser ce produit. Il est
particulièrement important que vous lisiez et respectiez les indications ATTENTION PRÉCAUTION et de ce
guide. Veuillez conserver le guide dans un endroit sûr et accessible pour toute consultation ultérieure.
Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures
ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être
récupérés, traités et recyclés conformément à la législation.
Dans les états membres de l’UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs
produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur (sous
réserve d’achat d’un produit similaire).
Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour vous
informer de la méthode correcte de mise au rebut.
En agissant ainsi vous assurerez que le produit que vous mettez au rebut est soumis au processus de
traitement, de récupération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur
l’environnement et la santé publique.
ATTENTION
• N’essayez pas d’installer cet appareil ou d’en faire l’entretien vous-même. L’installation ou l’entretien
de cet appareil par des personnes sans formation et sans expérience en équipement électronique et
en accessoires automobiles peut être dangereux et vous exposer à des risques d’électrocution ou à
d’autres dangers.
• N’essayez pas de démonter ou de modifier cet appareil. Veillez à quitter la route et garer votre véhicule en
lieu sûr avant d’essayer d’utiliser les commandes de l’appareil.
PRÉCAUTION
• Ne laissez pas cet appareil entrer en contact avec de l’humidité et/ou des liquides. Cela pourrait provoquer
une décharge électrique. Tout contact avec des liquides pourrait également provoquer des dommages, de
la fumée et une surchauffe de l’appareil.
• Maintenez le niveau d’écoute à une valeur telle que vous puissiez entendre les sons provenant de
l’extérieur.
• Le Pioneer CarStereo-Pass est utilisable seulement en Allemagne.
• Ce produit est évalué sous des conditions climatiques modérées et tropicales conformément à la norme CEI
60065 sur les Appareils audio, vidéo et appareils électroniques analogues - Exigences de sécurité.
PRÉCAUTION
Cet appareil est un produit laser de Classe 1, classé selon l’article IEC 60825-1:2007 relatif à la Sécurité des
produits laser.
Si vous rencontrez des problèmes
En cas d’anomalie, veuillez contacter votre revendeur ou le centre d’entretien agréé par PIONEER le plus proche.
Raccordements
Important
• Lorsque vous installez cet appareil dans un
véhicule sans position ACC (accessoire) sur le
contact, si vous omettez de brancher le câble
rouge à la borne qui détecte le fonctionnement de
la clé de contact, vous risquez d’entraîner une fuite
de la batterie.
Avec position ACC Sans position ACC
• L’utilisation de cet appareil dans des conditions
autres que ce qui suit peut provoquer un incendie
ou un dysfonctionnement.
−Véhicules équipés d’une batterie de 12 volts et
d’une mise à la terre négative.
−Lorsque la sortie de l’enceinte est utilisée par 4
stations, utilisez les haut-parleurs de plus de 50
W (puissance d’entrée maximale) et entre 4 Ω et
8 Ω (valeur d’impédance). N’utilisez pas de haut-
parleurs de 1 Ω à 3 Ω pour cet appareil.
−Si la sortie du haut-parleur arrière est utilisée par
un caisson de graves de 2 Ω, utilisez les haut-
parleurs de plus de 70 W (puissance d’entrée
maximale).
* Veuillez voir les branchements pour la
méthode de connexion.
• Pour éviter un court-circuit, une surchauffe ou un
dysfonctionnement, assurez-vous de suivre les
instructions ci-dessous.
−Débranchez la borne négative de la batterie
avant l’installation.
−Fixez les câbles au moyen de serre-câbles ou de
ruban adhésif. Enroulez du ruban adhésif autour
du câblage qui entre en contact avec des pièces
métalliques afin de protéger le câblage.
−Placez tous les câbles à l’écart des pièces
mobiles, comme le levier de vitesse et les rails
des sièges.
−Placez tous les câbles à l’écart des endroits
chauds (ex. : la sortie du chauffage).
−Ne raccordez pas le câble jaune à la batterie en
le faisant passer par le trou du compartiment
moteur.
−Recouvrez de ruban isolant tous les câbles non
raccordés.
−Ne raccourcissez pas les câbles.
−Ne coupez jamais l’isolation du câble
d’alimentation de cet appareil dans le but
de partager l’alimentation avec d’autres
périphériques. La capacité actuelle du câble
est limitée.
−Utilisez un fusible de la valeur indiquée.
−Ne raccordez jamais le câble de haut-parleur
négatif directement à la masse.
−N’attachez jamais ensemble les câbles négatifs
de plusieurs haut-parleurs.
• Lorsque cet appareil est sous tension, les signaux
de commande sont transmis via le câble bleu/
blanc. Branchez ce câble à la télécommande de
système d’un amplificateur de puissance externe
ou à la borne de commande du relais d’antenne
automatique du véhicule (max. 300 mA 12 V CC).
Si le véhicule est équipé d’une antenne de vitre,
raccordez cette dernière à la borne d’alimentation
de l’amplificateur d’antenne.
• Ne raccordez jamais le câble bleu/blanc à la borne
d’alimentation d’un amplificateur de puissance
externe. De même, ne le raccordez jamais à la
borne d’alimentation de l’antenne automatique.
Cela pourrait entraîner la fuite de la batterie ou un
dysfonctionnement de l’appareil.
• Le câble noir est la masse. Les câbles de masse
de cet appareil et d’autres équipements
(notamment les produits à haute intensité tels
que les amplificateurs de puissance) doivent
être câblés séparément. Dans le cas contraire,
un détachement accidentel peut provoquer un
incendie ou un dysfonctionnement.
• Le symbole graphique situé sur le produit
représente le courant continu.
• La fonction et les paramètres audio autres que le
paramètre des connectiques RCA pré-amplifiées
sont enregistrés dans la mémoire si l’appareil est
débranché.
Cet appareil
Entrée de l’antenne DAB
Pour capter des signaux DAB, branchez à
l’appareil une antenne DAB (AN-DAB1) vendue
séparément.
Entrée du cordon d’alimentation
Sortie arrière ou sortie du haut-parleur
d’extrêmes graves
Sortie avant
Entrée de l’antenne
Fusible (10 A)
Entrée de la télécommande filaire
Il est possible de raccorder un adaptateur de
télécommande câblé (vendu séparément).
Cordon d’alimentation
Vers l’entrée du cordon d’alimentation
La fonction du et du peut varier selon le
type de véhicule. Dans ce cas, veillez à brancher
le au et le au .
Jaune
Secours (ou accessoire)
Jaune
À raccorder à la borne d’alimentation constante
de 12 V.
Rouge
Accessoire (ou secours)
Rouge
À raccorder à la borne commandée par la clé de
contact (12 V CC).
Raccordez les fils de même couleur les uns aux
autres.
Noir (masse du châssis)
Bleu/blanc
La position des broches du connecteur ISO varie
selon le type de véhicule. Raccordez le et le
lorsque la broche 5 est un type de commande
d’antenne. Dans un autre type de véhicule, ne
branchez jamais le et le .
Bleu/blanc
À raccorder à la borne de commande de système
de l’amplificateur de puissance (max. 300 mA
12 V CC).
Bleu/blanc
À raccorder à la borne de commande du relais
d’antenne automatique (max. 300 mA 12 V CC).
Jaune/noir
Si vous utilisez un autre appareil doté d’une
fonction de sourdine, raccordez ce fil au fil de
sourdine audio de cet autre appareil. Sinon, ne
raccordez pas le fil de sourdine audio.
Fils de haut-parleur
Blanc : avant gauche
Blanc/noir : avant gauche
Gris : avant droite
Gris/noir : avant droite
Vert : arrière gauche ou haut-parleur
d’extrêmes graves
Vert/noir : arrière gauche ou haut-parleur
d’extrêmes graves
Violet : arrière droite ou haut-parleur
d’extrêmes graves
Violet/noir : arrière droite ou haut-parleur
d’extrêmes graves
Orange/blanc
À raccorder à un signal d’éclairage du véhicule.
Connecteur ISO
Dans certains véhicules, le connecteur ISO
peut être divisé en deux. Dans ce cas, veillez à
raccorder les deux connecteurs.
REMARQUES
• Modifiez le menu initial de cet appareil. Reportez-
vous à la section [SP-P/O MODE]. La sortie du
haut-parleur d’extrêmes graves de cet appareil est
monophonique.
• Lorsque vous utilisez un caisson de graves de 2
Ω, assurez-vous de le raccorder aux fils violet et
violet/noir de cet appareil. Ne raccordez rien aux
fils vert et vert/noir.
Amplicateur de puissance
(vendu séparément)
Effectuez ces raccordements si vous utilisez
l’amplificateur optionnel.
Télécommande de système
À raccorder au câble bleu/blanc.
Amplificateur de puissance (vendu séparément)
À raccorder aux câbles RCA (vendus séparément
Vers la sortie avant
Haut-parleur avant
Vers la sortie arrière ou la sortie du haut-parleur
d’extrêmes graves
Haut-parleur arrière ou haut-parleur d’extrêmes
graves
Installation
Important
• Vérifiez tous les raccordements et les systèmes
avant l’installation finale.
• N’utilisez pas de pièces non autorisées, car cela
pourrait provoquer des dysfonctionnements.
• Consultez votre revendeur si l’installation
nécessite de percer des trous ou d’apporter
d’autres modifications au véhicule.
• N’installez pas cet appareil aux endroits où :
−il peut interférer avec le fonctionnement du
véhicule.
−il peut causer des blessures à un passager à la
suite d’un arrêt brusque.
• Installez cet appareil à l’écart des endroits chauds
(ex. : la sortie du chauffage).
• Une performance optimale
est obtenue lorsque l’appareil
est installé à un angle
inférieur à 60°.
• Pour l’installation, afin d’assurer une dispersion
de chaleur adéquate lors de l’utilisation de cet
appareil, veillez à laisser suffisamment d’espace
derrière la face arrière et à enrouler tout câble
gênant de façon à ne pas obstruer les ouvertures
d’aération.
Laissez
suffisamment
d’espace 5 cm
5 cm
Installation pour montage
DIN
1 Insérez le manchon de montage fourni
dans le tableau de bord.
2 Fixez le manchon de montage à l’aide
d’un tournevis pour plier les languettes
métalliques (90°) et les mettre en place.
Tableau de bord
Manchon de montage
• Vérifiez que l’appareil est bien en place.
Une installation instable peut entraîner des
tremblements et d’autres dysfonctionnements.
Si vous n’utilisez pas le manchon de
montage fourni
1 Déterminez la position appropriée dans
laquelle les orifices du support et le côté
de l’appareil se font face.
2 Serrez deux vis de chaque côté.
Vis taraudeuse (5 mm × 9 mm, non fournie
avec le produit)
Support de montage
Tableau de bord ou console
Retrait de l’appareil (installé avec le
manchon de montage fourni)
1 Retirez l’anneau de garniture.
Anneau de garniture
Languette crantée
• Le détachement de la face avant permet
d’accéder plus facilement à l’anneau de
garniture.
• Pour remettre l’anneau de garniture, orientez
le côté de l’appareil avec la languette crantée
vers le bas.
2 Insérez les clés d’extraction fournies dans
les deux côtés de l’appareil jusqu’à leur
enclenchement.
3 Retirez l’appareil du tableau de bord.
Fonctionnement de base
DEH-S410DAB
Molette M.C. (multi-contrôle)
Touche de retrait
Prise d’entrée AUX (prise stéréo 3,5mm)
Fenêtre d’affichage
DISP (affichage)
Fente de chargement des disques
(éjection)
BAND/
BASS
Port USB
SRC (source) /OFF
À propos du menu principal
Vous pouvez régler divers paramètres dans le menu principal.
1 Appuyez sur la molette pour afficher le menu principal.M.C.
2 Tournez la molette pour sélectionner l’une des catégories M.C.
suivantes, puis appuyez pour valider.
• Réglages FUNCTION
• Réglages AUDIO
• Réglages SYSTEM
• Réglages ILLUMINATION
3 Tournez la molette pour sélectionner les options, puis appuyez M.C.
pour valider.
Opérations fréquemment utilisées
Objectif Opération
Mettre l’appareil sous tension Appuyez sur / pour mettre SRC OFF
l’appareil sous tension.
Appuyez longuement sur
SRC/ pour mettre l’appareil OFF
hors tension.
Régler le volume Tournez la molette .M.C.
Sélectionner une source Appuyez plusieurs fois sur
SRC/ .OFF
Modifier les informations
d’affichage
Appuyez plusieurs fois sur .DISP
Revenir à l’affichage/la liste
précédent(e)
Appuyez sur /BAND .
Revenir à l’affichage normal à
partir du menu
Appuyez longuement sur /BAND
.
Modifier la luminosité de
l’affichage
Appuyez longuement sur /BAND
.
Augmenter le niveau des basses Appuyez sur .BASS
• Vous pouvez sélectionner
le niveau des basses dans
[BASS BOOST].
Fonctionnement de la conguration
Lorsque vous appuyez sur le bouton de démarrage ON après avoir installé l’appareil,
[SET UP :YES] apparaît sur l’affichage.
1 Appuyez sur la molette .M.C.
2 Tournez la molette pour sélectionner les options, puis appuyez M.C.
pour valider.
Pour passer à l’option de menu suivante, vous devez valider votre
sélection.
Élément de
menu
Description
LANGUAGE
[ENG](anglais),
[РУС](russe),
[TUR](turc)
Sélectionnez la langue d’affichage des informations
textuelles à partir d’un fichier audio compressé.
CLOCK SET Régler l’horloge.
1 Tournez la molette pour régler l’heure, puis M.C.
appuyez pour valider.
L’indicateur passe automatiquement au réglage
des minutes.
2 Tournez la molette pour régler les minutes, M.C.
puis appuyez pour valider.
FM STEP
[100], [50]
Sélectionnez l’incrément d’accord FM à partir de
100kHz ou de 50kHz.
DAB ANT PW Fournissez l’alimentation à une antenne DAB. À
sélectionner lorsque vous utilisez l’antenne DAB
en option (AN-DAB1, vendue séparément) avec
l’appareil.
[ON]
[OFF] Aucune alimentation n’est fournie à une antenne
DAB. À sélectionner lorsque vous utilisez une
antenne passive sans amplificateur.
3 [QUIT :YES] apparaît lorsque tous les réglages sont terminés.
Pour revenir au premierélément du menu de configuration, tournez
la molette pour sélectionner [QUIT :NO], puis appuyez pour M.C.
valider.
4 Appuyez sur la molette pour valider les réglages.M.C.
Lorsque [DAB ANT PW] est réglé sur [ON], [UPDATING LIST] s’affiche et
la liste de service est mise à jour.
Fonctionnement du syntoniseur
Réception des stations présélectionnées
1 Appuyez sur / pour sélectionner [RADIO].SRC OFF
2 Appuyez sur / pour sélectionner la bande.BAND
[FM1] [FM2] [FM3] [MW]/[LW]
3 Appuyez sur l’une des touches numériques (1/ à 6/ ).
Mémoire des meilleures stations (BSM)
1 Après avoir sélectionné la bande, appuyez sur la molette pour M.C.
afficher le menu principal.
2 Tournez la molette pour sélectionner [FUNCTION], puis appuyez M.C.
pour valider.
3 Tournez la molette pour sélectionner [BSM], puis appuyez pour M.C.
valider.
Pour mémoriser des stations manuellement
1 Lorsque vous captez la station que vous souhaitez mémoriser,
appuyez longuement sur l’une des touches numériques (1/ à 6/ )
jusqu’à ce qu’elle cesse de clignoter.
Fonctionnement du CD/USB/iPod/AUX
CD
1 Insérez un disque dans la fente de chargement des disques en
orientant l’étiquette vers le haut.
Pour éjecter un disque, arrêtez d’abord la lecture avant d’appuyer sur .
USB/iPod
1 Ouvrez le cache du port USB.
2 Raccordez le périphérique USB/l’iPod à l’aide d’un câble approprié.
Il est possible de connecter à l’appareil un périphérique Android utilisant le système
d’exploitation4.0 ou la plupart des versions supérieures via une connexion MTP à l’aide
du câble fourni avec le périphérique Android. Toutefois, selon le périphérique connecté, la
version du système d’exploitation ou le nombre de fichiers qu’il contient, il se peut que la
lecture de fichiers audio/morceaux soit impossible via MTP.
REMARQUE
Si vous utilisez une connexion MTP, vous devez régler [ANDROID WIRED] sur [MEMORY]
dans les paramètres SYSTEM.
AUX
1 Insérez la mini-fiche stéréo dans la prise d’entrée AUX.
2 Appuyez sur / pour sélectionner la source [AUX].SRC OFF
Connexion MTP
Se connecter à Pioneer ARC APP
L’application Advanced de Pioneer transforme votre
smartphone compatible en une télécommande à écran tactile
puissante.
N’essayez pas d’utiliser l’application tout en conduisant. Veillez à quitter
la route et à garer votre véhicule en lieu sûr avant d’essayer d’utiliser les
commandes de l’application.
Lorsque vous vous connectez à un périphérique Android
1 Entrez dans le menu SYSTEM (reportez-vous à la section «À propos
du menu principal»).
2 Tournez la molette pour sélectionner [ANDROID WIRED], puis M.C.
appuyez pour valider.
3 Tournez la molette pour sélectionner [APP CONTROL], puis M.C.
appuyez pour valider.
4 Tournez la molette pour sélectionner [P.APP AUTO ON], puis M.C.
appuyez pour valider.
5 Tournez la molette pour sélectionner [ON], puis appuyez pour M.C.
valider.
6 Connectez cet appareil au périphérique via USB.
Pioneer ARC APP sur le périphérique Android démarre
automatiquement.
ATTENTION
Lorsque vous vous connectez à un iPhone
1 Connectez cet appareil à l’iPhone via USB.
2 Appuyez sur / pour sélectionner une source.SRC OFF
3 Appuyez longuement sur la molette .M.C.
Pioneer ARC APP sur l’iPhone démarre.
REMARQUE
En cas d’échec de la connexion, lancez Pioneer ARC APP sur l’iPhone.
Écoute de Spotify®
(Compatible uniquement avec l’iPhone sur lequel Spotify est installé)
Mettez à jour le microprogramme de l’application Spotify dans sa dernière version avant de
l’utiliser.
Avant de commencer, connectez cet appareil au périphérique mobile via USB (iPhone
uniquement).
1 Appuyez sur / pour sélectionner [SPOTIFY].SRC OFF
2 Lancez l’application Spotify sur le périphérique mobile, puis démarrez
la lecture.
Produkt Specifikationer
| Mærke: | Pioneer |
| Kategori: | Bilradio |
| Model: | DEH-S410DAB |
Har du brug for hjælp?
Hvis du har brug for hjælp til Pioneer DEH-S410DAB stil et spørgsmål nedenfor, og andre brugere vil svare dig
Bilradio Pioneer Manualer
30 September 2024
30 September 2024
29 September 2024
29 September 2024
29 September 2024
29 September 2024
29 September 2024
29 September 2024
29 September 2024
29 September 2024
Bilradio Manualer
- Bilradio SilverCrest
- Bilradio Denver
- Bilradio Sencor
- Bilradio Opel
- Bilradio Sony
- Bilradio Panasonic
- Bilradio Philips
- Bilradio Lenco
- Bilradio LG
- Bilradio AEG
- Bilradio Mercedes-Benz
- Bilradio Hifonics
- Bilradio Kenwood
- Bilradio Daewoo
- Bilradio Technaxx
- Bilradio MB Quart
- Bilradio Smart
- Bilradio Harman Kardon
- Bilradio Becker
- Bilradio Sanyo
- Bilradio Grundig
- Bilradio Volvo
- Bilradio Pyle
- Bilradio Biltema
- Bilradio Nedis
- Bilradio Kicker
- Bilradio Auna
- Bilradio Muse
- Bilradio Skoda
- Bilradio Hyundai
- Bilradio Aiwa
- Bilradio JBL
- Bilradio AKAI
- Bilradio Pure
- Bilradio Trevi
- Bilradio Blaupunkt
- Bilradio JVC
- Bilradio Clatronic
- Bilradio Crunch
- Bilradio Medion
- Bilradio Fiat
- Bilradio Alpine
- Bilradio Maginon
- Bilradio Parrot
- Bilradio Ford
- Bilradio Telefunken
- Bilradio Jensen
- Bilradio VDO
- Bilradio Varta
- Bilradio Krüger&Matz
- Bilradio Zenec
- Bilradio MT Logic
- Bilradio Cobra
- Bilradio Xblitz
- Bilradio Telestar
- Bilradio Mini
- Bilradio Renault
- Bilradio Dual
- Bilradio Focal
- Bilradio Nextbase
- Bilradio Magnat
- Bilradio McIntosh
- Bilradio Hertz
- Bilradio Overmax
- Bilradio Scott
- Bilradio ECG
- Bilradio Renkforce
- Bilradio SPC
- Bilradio Caliber
- Bilradio Lark
- Bilradio Eltax
- Bilradio Orion
- Bilradio Farenheit
- Bilradio Roadstar
- Bilradio Clarion
- Bilradio Majestic
- Bilradio Audiovox
- Bilradio Rockford Fosgate
- Bilradio Boss
- Bilradio Conceptronic
- Bilradio Kunft
- Bilradio Ground Zero
- Bilradio Audison
- Bilradio Fusion
- Bilradio Boston Acoustics
- Bilradio Ultimate
- Bilradio Manta
- Bilradio Toxic
- Bilradio Orava
- Bilradio REVO
- Bilradio Xomax
- Bilradio DLS
- Bilradio Tevion
- Bilradio Stinger
- Bilradio Brigmton
- Bilradio Marquant
- Bilradio Mac Audio
- Bilradio Vieta
- Bilradio Tokai
- Bilradio Naxa
- Bilradio Autovision
- Bilradio Lanzar
- Bilradio Shuttle
- Bilradio Norauto
- Bilradio Elta
- Bilradio Axton
- Bilradio Soundstream
- Bilradio VDO Dayton
- Bilradio Macrom
- Bilradio Watssound
- Bilradio Tamashi
- Bilradio Emphaser
- Bilradio Scion
- Bilradio Sendai
- Bilradio MTX Audio
- Bilradio Phonocar
- Bilradio US Blaster
- Bilradio RTO
- Bilradio Sevic
- Bilradio Cartronix
- Bilradio Mystery
- Bilradio RetroSound
- Bilradio Spectron
- Bilradio Dension
- Bilradio Multilaser
- Bilradio ESX
- Bilradio Raveland
- Bilradio Planet Audio
- Bilradio VW
- Bilradio Rodek
- Bilradio Eclipse
- Bilradio Voxx
- Bilradio SoundMAX
- Bilradio Impulse
- Bilradio Twister
Nyeste Bilradio Manualer
17 November 2024
16 November 2024
15 Oktober 2024
13 Oktober 2024
12 Oktober 2024
12 Oktober 2024
12 Oktober 2024
10 Oktober 2024
8 Oktober 2024
7 Oktober 2024
