Side 1/2

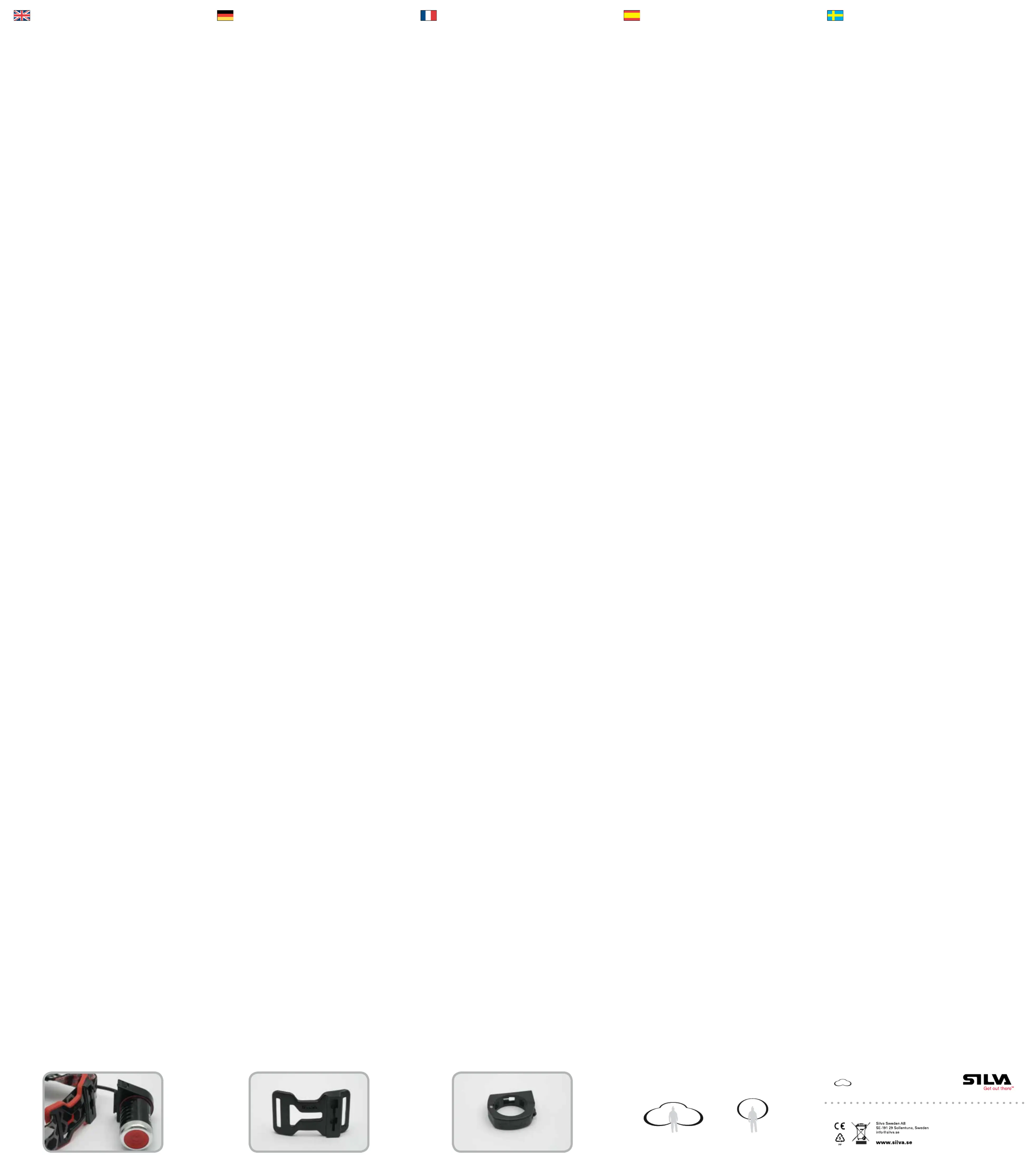

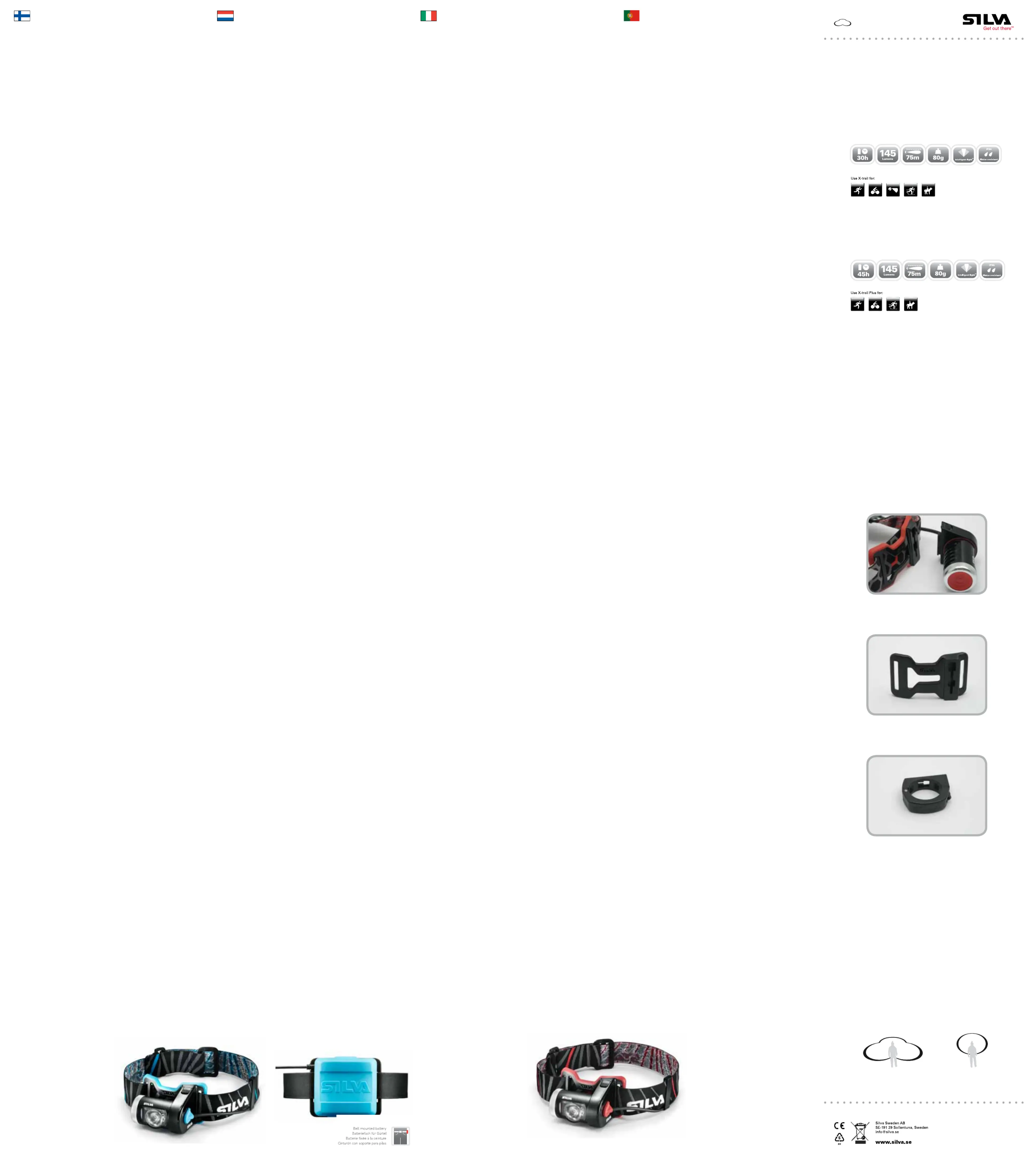

Helmet bracket Bike handle bar bracketModular system

Visit: www.silva.se/environment

for more information about the

Waste Electrical and Electronic

Equipment (WEEE) Directive.

I N T E L L I G E N T L I G H T ®

Silva Intelligent Light®Traditional Light

X-Trail and X-Trail Plus User Manual

Thank you for choosing Silva X-Trail or X-Trail Plus headlamp. This headlamp can, thanks to the

modular design, also be used on a helmet or on a bike handle bar.

Parts included

Headlamp body

Headband

Battery belt

Bike attachment belt

Helmet bracket with adhesive strip

Bike bracket

Battery case and 4pcs AA alkaline batteries (X-Trail)

Battery case with 2.2Ah Li-ion battery (X-Trail Plus)

Battery charger (X-Trail Plus)

Manual

Intelligent light

The X-Trail headlamp is equipped with Intelligent Light® which is a light distribution technology

that combines a wide angle ﬂood light with a long reach spot light.

This unique light image gives the user peripheral and long distance vision at the same time. For

a runner, cross country skier, mountain biker or night orienteer this translates into less head

movement, increased control, better balance and more speed.

Switch on your headlamp

On the right hand side of the head lamp body is the push button which controls the light modes.

Both X-Trail and X-Trail Plus

Light modes: Max, Mid, Min, Wide, Blink

When the headlamp is OFF:

Short press – starts the headlamp in Max mode

Next short press – goes to Mid mode

Next short press – goes to Min mode

Next short press – goes to Wide mode

Next short press – back to Max mode

When the headlamp is OFF:

Long press (more than two seconds) – starts the headlamp in Blink mode

When the headlamp is ON:

Long press (more than two seconds) – turns the headlamp off.

AA Batteries (X-Trail)

The X-Trail uses 4pcs AA batteries. Either alkaline or NiMH batteries can be used. When the

X-Trail is used in temperatures below 0ºC, make sure the batteries are kept warm for longer

battery life.

Caution:

Do not mix brands of batteries

Do not mix used and new batteries

About Li-ion batteries (X-Trail Plus)

The battery should be stored in a dry environment within the temperature range of -20°C and

+35°C.

If you would like to store your battery for a longer period (more than 30 days) the battery should

not be fully charged. This may cause loss of its characteristics.

Li-Ion batteries has a discharge rate of approx. 20% over a 30 day period. You can always charge

a half full battery without damaging its characteristics.

Do not expose the battery to extreme temperatures which may cause ﬁre or explosion.

Do not disassemble or mistreat the battery, risk for chemical burn.

Keep away from children.

Do not dispose of batteries in ﬁre. This may cause an explosion.

Do not submerge the batteries in water.

Do not short circuit the contacts.

Replace only with Silva batteries.

Battery belt (X-Trail)

Battery pack is intended to be carried on the waist for maximum comfort using the enclosed

belt. When using the lamp on a bike, the battery pack can be attached to the bike frame using

the enclosed bike attachment belt.

Battery charger (X-Trail Plus)

The battery needs to be charged before ﬁrst use. After charging you can connect the battery to

the headlamp and check battery status.

1. Connect the battery to the charger.

2. Connect the charger to the wall outlet.

3. On the charger there is an LED showing the battery status during charging:

Green light = battery is fully charged (or not connected)

Red light = battery is charging

Blinking red light = battery is not working properly

The battery charger is for indoor use only.

If the power supply cord is damaged it must be replaced. Spare parts are available from the

manufacturer or its service agent.

Do not cover the battery charger, and ensure good ventilation while charging the battery.

Battery status indication

When the headlamp is turned off a small LED is turned on to inside the front of the headlamp

to indicate the status of the batteries. The battery status indication LED will be on for 5 seconds

after power off.

X-Trail

Green light – Battery in good condition (more than 70% remaining)

Orange – Medium (30%-70% remaining)

Red – Battery in poor condition (Less than 30% remaining)

X-Trail Plus

Green light – Good to medium condition (More than 20% remaining)

Red light – Battery in poor condition (Less than 20% remaining)

Please note that the battery status levels above will vary depending on battery type, battery

age, temperature etc and the percentage values is therefore approximate.

Modular system

In order to move the headlamp body from the head bracket to either the helmet bracket or the

bike bracket, gently press the release button (located on top of the headlamp on the left hand

side) forward while lifting the headlamp body.

Insert the headlamp body in the bracket and gently press it down until you hear a click sound.

Mounting the helmet bracket

The helmet attachment comes with pre mounted adhesive on the back for easy mounting on

any helmet. The adhesive is a polyethylene foam tape developed to not damage or cause any

type of weakness to plastic.

Before mounting the helmet bracket on a helmet, make sure the surface is dry and clean.

Remove the protective paper from the adhesive tape on the helmet bracket. Gently press the

helmet bracket to the helmet.

Mounting the bike bracket

The bike handle bar attachment is developed for use on bike handle bars with a dimension

between 25 and 32 mm. Included with the bike handle bar attachment are 3 rubber inserts. Use

these to ensure the correct ﬁtting for your bike and tighten the bottom screw to secure it on to

the handle bar.

Care

To make sure you get maximum performance from your X-Trail headlamp, clean it regularly with

a wet cloth to ensure that the front lens and cooling ﬂanges are free from dirt.

Headband cleaning – rinse in warm water.

Temperature control

The headlamp temperature will increase during use. The headlamp temperature is mainly

depending on light mode, ambient temperature and the airﬂow (speed). The X-Trail and X-Trail

plus headlamp is equipped with a temperature control function which prevents the headlamp

body from overheating by reducing the power to the LEDs. This means that the lower the

ambient temperature, the stronger the light output.

Note: Always make sure that the batteries are disconnected when the headlamp is stored in a

closed compartment such as a bag, pocket or similar.

Protecting the environment

Headlamp, batteries and packaging should be recycled and must not be thrown in the regular

trash. Dispose these items in accordance with applicable local regulations.

Warranty

Silva warrants that, for a period of two (2) years, your Silva Product will be substantially free of

defects in materials and workmanship under normal use. Silva’s liability under this warranty is

limited to repairing or replacing the product. This limited warranty extends only to the original

purchaser.

If the Product proves defective during the Warranty Period please contact the original place

of purchase. Make sure to have your proof of purchase on hand when returning the product.

Returns cannot be processed without the original proof of purchase. This warranty does not

apply if the Product has been altered, not been installed, operated, repaired, or maintained in

accordance with instructions supplied by Silva, or has been subjected to abnormal physical

or electrical stress, misuse, negligence or accident. Neither does the warranty cover normal

wear and tear. Silva is not responsible for any consequences, direct or indirect, or damage

resultant from use of this product. In no event will Silva’s liability exceed the amount paid by

you for the product. Some jurisdictions do not allow the exclusion or limitation of incidental or

consequential damages, so the above limitation or exclusion may not apply to you. This Warranty

is valid and may be processed only in the country of purchase.

For more information please visit www.silva.se

Technical data

X-Trail X-Trail Plus

Battery type 4xAA Alkaline 2.2Ah Li-Ion

Max lumens 145 Lumen 145 Lumen

Light distance 75m 75m

Max/Min burn time 30h / 5h 30min 45h / 7h 15min

Charge time - 3hrs

Water protection IPX6 IPX6

Material headlamp body PC/ABS and Aluminium PC/ABS and Aluminium

Dimensions headlamp body 75x45x50mm 75x45x50mm

Weight excl batteries 80g 80g

Weight battery pack 130g 100g

Operating temperature -20º - +60ºC -20º - +60ºC

Art.no 37240 37240-2

Bedienungsanleitung X-Trail und X-Trail Plus

Danke für den Kauf einer Silva X-Trail oder X-Trail Plus Stirnlampe. Diese Stirnlampe kann dank

ihres modularen Aufbaus auch auf einem Helm oder einem Fahrradlenker montiert werden.

Lieferumfang

Stirnlampe

Stirnband

Batteriegurt

Fahrradbefestigungsgurt

Helmbefestigung mit Klebeband

Fahrradhalterung

Batteriepack und 4 AA Alkali-Mangan-Batterien (X-Trail)

Batteriepack mit Li-Ion-Akku 2,2 Ah (X-Trail Plus)

Akkuladegerät (X-Trail Plus)

Bedienungsanleitung

Intelligent Light

Die Stirnlampe X-Trail ist mit Intelligent Light® ausgestattet, einer Lichtverteilungstechnologie,

die einen großen Ausleuchtwinkel mit einem Spotlicht großer Reichweite verbindet.

Dieses einzigartige Licht ermöglicht dem Benutzer gleichzeitig ein großes Sichtfeld und die

Beobachtung von weit entfernten Objekten. Für einen Läufer, Skilangläufer, Mountainbiker oder

Nachtorientierungsläufer bedeutet das weniger Kopfdrehung, bessere Bedienbarkeit, bessere

Balance und mehr Geschwindigkeit.

Einschalten der Stirnlampe

Auf der rechten Seite des Stirnlampengehäuses beﬁndet sich ein Druckschalter, mit dem die

verschiedenen Lichtmodi geschaltet werden können.

X-Trail und X-Trail Plus

Lichtmodi: Max, Mid, Min, Breit, Blinken

Bei AUS-geschalteter Stirnlampe:

Kurz drücken – Einschalten der Stirnlampe im Max-Modus

Erneut kurz drücken – schaltet in den Mid-Modus

Erneut kurz drücken – schaltet in den Min-Modus

Erneut kurz drücken – schaltet in den Breit-Modus

Erneut kurz drücken – zurück in den Max-Modus

Bei AUS-geschalteter Stirnlampe:

Lange drücken (mehr als zwei Sekunden) - startet den Blinkmodus der Stirnlampe

Bei EIN-geschalteter Stirnlampe:

Lange drücken (mehr als zwei Sekunden) – schaltet die Stirnlampe aus.

AA-Batterien (X-Trail)

Die X-Trail wird von 4 AA-Batterien mit Strom versorgt. Es können Alkali-Mangan oder NiMH-

Batterien verwendet werden. Wenn die X-Trail bei Temperaturen unter 0 °C eingesetzt wird,

sorgen Sie dafür, dass die Batterien warm gehalten werden, damit sie länger halten.

Achtung:

Verwenden Sie nicht verschiedene Batteriemarken zusammen.

Verwenden Sie nicht neue und alte Batterien zusammen

Über Li-Ion-Akkus (X-Trail Plus)

Der Akku sollte in trockener Umgebung bei Temperaturen von -20 °C bis +35 °C aufbewahrt

werden.

Wenn Sie Ihren Akku längere Zeit (mehr als 30 Tage) lagern möchten, sollte er nicht voll geladen

sein. Dadurch können sich seine Eigenschaften verändern.

Li-Ion-Akkus haben eine Entladungsrate von ca. 20 % über 30 Tage. Sie können einen halb

entladenen Akku jederzeit wieder auﬂaden, ohne dass sich seine Eigenschaften verändern.

Setzen Sie den Akku keinen extremen Temperaturen aus, das kann zu Bränden oder

Explosionen führen.

Nehmen Sie den Akku nicht auseinander und wenden Sie keine Gewalt an, es besteht die

Gefahr von Verätzungen.

Halten Sie ihn von Kindern fern.

Werfen Sie die Akkus nicht ins Feuer. Das kann eine Explosion verursachen.

Tauchen Sie die Akkus nicht unter Wasser.

Schließen Sie die Kontakte nicht kurz.

Nehmen Sie als Ersatz nur Akkus vom Typ Silva.

Batteriegurt (X-Trail)

Der Batteriepack kann mit dem beiliegenden Gurt bequem um die Taille getragen werden.

Wenn Sie die Lampe am Fahrrad einsetzen, kann der Batteriepack mit dem beiliegenden

Fahrradbefestigungsgurt am Fahrradrahmen befestigt werden.

Akkuladegerät (X-Trail Plus)

Der Akku muss vor dem ersten Gebrauch aufgeladen werden. Nach dem Ladevorgang können

Sie den Akku an die Stirnlampe anschließen und den Ladezustand überprüfen.

1. Verbinden Sie den Akku mit dem Ladegerät.

2. Verbinden Sie das Ladegerät mit der Steckdose.

3. Eine Leuchtdiode am Ladegerät zeigt den Akkuzustand während des Ladevorgangs an:

Grünes Licht = der Akku ist voll geladen (oder nicht angeschlossen)

Rotes Licht = der Akku wird aufgeladen

Rotes Blinklicht = der Akku ist fehlerhaft

Das Akkuladegerät darf nur in Innenräumen benutzt werden.

Das Netzkabel muss ausgetauscht werden, wenn es beschädigt wurde. Ersatzteile bekommen

Sie beim Hersteller oder seinem Service-Partner.

Decken Sie das Ladegerät nicht zu und sorgen Sie für eine gute Belüftung während des

Ladevorgangs.

Ladezustandsanzeige

Bei ausgeschalteter Stirnlampe leuchtet eine kleine Leuchtdiode vorne an der Stirnlampe

auf, die den Ladezustand der Batterien anzeigt. Nach dem Ausschalten leuchtet die Anzeige-

Leuchtdiode noch 5 Sekunden.

X-Trail

Grün – Guter Ladezustand (mehr als 70 %)

Orange – Mittel (30 % - 70 %)

Rot – schlechter Ladezustand (weniger als 30 %)

X-Trail Plus

Grün – Guter bis mittlerer Ladezustand (mehr als 20 %)

Rot – schlechter Ladezustand (weniger als 20 %)

Bitte beachten Sie, dass die oben genannten Akku-Zustände vom Akkutyp, dem Alter des

Akkus, der Temperatur usw. abhängen. Daher sind die angegebenen Prozentwerte nur

Näherungen.

Modulsystem

Wenn Sie die Stirnlampe aus der Halterung am Stirnband nehmen möchten, um Sie entweder in

die Helmhalterung oder in die Fahrradhalterung zu setzen, schieben Sie die Freigabetaste (oben

links auf der Stirnlampe) vorsichtig nach vorne und ziehen Sie dabei die Stirnlampe nach oben.

Setzen Sie die Stirnlampe in die Halterung ein und drücken Sie sie vorsichtig nach unten, bis ein

Klickgeräusch zu hören ist.

Anbringen der Helmhalterung

Die Helmbefestigung hat zur einfachen Montage auf allen Helmen hinten ein vormontiertes

Klebeband. Das Klebeband aus Polyäthylenschaum verursacht keine Schäden oder

Materialermüdungen an Kunststoffen.

Sorgen Sie für eine trockene und saubere Oberﬂäche, bevor Sie die Helmbefestigung an einem

Helm anbringen. Ziehen Sie das Schutzpapier von dem Klebeband an der Helmhalterung ab.

Drücken Sie die Halterung vorsichtig auf den Helm.

Anbringen der Fahrradhalterung

Die Fahrradlenkerhalterung ist für Lenkerstangen mit einem Durchmesser zwischen 25 und 32

mm geeignet. Zur Fahrradlenkerhalterung gehören 3 Gummieinlagen. Sorgen Sie damit für den

richtigen Sitz an Ihrem Rad und ziehen Sie die untere Schraube fest, um die Halterung an der

Lenkerstange zu befestigen.

Pﬂege

Um die größtmögliche Leistung Ihrer X-Trail-Stirnlampe zu erzielen, sollten Sie die Frontscheibe

und die Kühlrippen regelmäßig mit einem feuchten Tuch vom Schmutz befreien.

Reinigung des Stirnbands – mit warmem Wasser abspülen.

Temperaturkontrolle

Die Temperatur der Stirnlampe steigt während des Gebrauchs. Die Temperatur der

Stirnlampe hängt hauptsächlich vom Lichtmodus, der Umgebungstemperatur und dem

Luftzug (der Geschwindigkeit) ab. Die Stirnlampen X-Trail und X-Trail Plus verfügen über eine

Temperaturkontrollfunktion, die durch Reduzierung des Stromﬂusses zu den Leuchtdioden die

Stirnlampe vor Überhitzung schützt. Das bedeutet, dass die Lichtleistung steigt, je niedriger die

Umgebungstemperatur ist.

Hinweis: Achten Sie darauf, dass die Batterien von der Stirnlampe abgetrennt werden, wenn

diese in einem geschlossenen Behälter wie einer Tasche, in der Kleidung o.ä. aufbewahrt wird.

Umweltschutz

Stirnlampe, Batterien und Verpackung sollten der Wiederverwertung zugeführt werden und

dürfen nicht in den Hausmüll geworfen werden. Entsorgen Sie diese Gegenstände gemäß den

örtlich geltenden Vorschriften.

Garantie

Silva garantiert dafür, dass Ihr Silva-Produkt zwei (2) Jahre lang bei normalem Gebrauch im

Wesentlichen frei von Material- und Verarbeitungsfehlern ist. Silvas Verpﬂichtungen aus dieser

Garantie sind beschränkt auf die Reparatur oder den Ersatz des Produkts. Diese begrenzte

Garantie gilt nur für den Erstkäufer.

Wenn sich während der Garantiezeit das Produkt als fehlerhaft erweisen sollte, wenden Sie

sich bitte an den Händler, bei dem Sie es erworben haben. Achten Sie darauf, den Kaufbeleg

zur Hand zu haben, wenn Sie das Produkt zurückgeben. Rückgaben können ohne das Original

des Kaufbelegs nicht bearbeitet werden. Diese Garantie gilt nicht, wenn das Produkt verändert

wurde oder wenn es nicht in Übereinstimmung mit den Vorschriften von Silva eingebaut,

betrieben, repariert oder gewartet wurde, oder wenn es außergewöhnlichen physikalischen

oder elektrischen Belastungen, Missbrauch, Nachlässigkeit oder einem Unfall ausgesetzt war.

Die Garantie erstreckt sich auch nicht auf die normale Abnutzung des Geräts. Silva ist nicht

verantwortlich für mögliche direkte oder indirekte Folgen oder Schäden, die durch dieses

Produkt entstehen können. In keinem Fall übersteigt die Haftung von Silva den Kaufpreis

des Produkts. In einigen Gerichtsurteilen wird der Ausschluss oder die Beschränkung von

Zufalls- oder Folgeschäden untersagt, daher gilt obige Beschränkung oder Ausschluss für Sie

möglicherweise nicht. Diese Garantie gilt nur im Land des Erwerbs und kann nur dort geltend

gemacht werden.

Weitere Informationen ﬁnden Sie unter www.silva.se

Technische Daten

X-Trail X-Trail Plus

Batterie-Typ 4xAA Alkali-Mangan Li-Ion 2,2 Ah

Max. Lichtstärke 145 Lumen 145 Lumen

Reichweite 75 m 75 m

Max./Min. Leuchtdauer 30 h / 5 h 30 min 45 h / 7 h 15 min

Ladezeit - 3 Std.

Wasserdichtigkeit IPX6 IPX6

Gehäusematerial Stirnlampe PC/ABS und Aluminium PC/ABS und Aluminium

Abmessungen Stirnlampengehäuse 75 x 45 x 50 mm 75 x 45 x 50 mm

Gewicht ohne Batterien 80 g 80 g

Gewicht Batteriepack 130 g 100 g

Betriebstemperatur -20 º - +60 ºC -20 º - +60 ºC

Art.-Nr. 37240 37240-2

Guide d’utilisation de X-Trail et X-Trail Plus

Nous vous remercions pour votre achat de la lampe frontale Silva X-Trail ou X-Trail Plus. Grâce à

sa conception modulable, vous pouvez également utiliser cette lampe frontale sur un casque ou

un guidon de bicyclette.

Éléments inclus

Corps de la lampe frontale

Adaptateur pour la tête

Ceinture des piles

Ceinture de ﬁxation pour bicyclette

Fixation pour casque avec bande adhésive

Fixation pour bicyclette

Boîtier des piles et 4 piles alcalines AA (X-Trail)

Boîtier des piles avec une pile Li-ion 2,2Ah (X-Trail Plus)

Chargeur (X-Trail Plus)

Guide d’utilisation

Intelligent light

La lampe frontale X-Trail est équipée de l’Intelligent light® dont la technologie de diffusion

lumineuse combine un faisceau large et un faisceau de longue portée.

Cette combinaison de faisceau unique offre à l’utilisateur une visibilité à la fois périphérique et

de longue portée. Si vous pratiquez la course, le ski de fond, le VTT ou la course d’orientation

nocturne, cela se traduit par une réduction des mouvements de tête, un plus grand contrôle, un

meilleur équilibre et une vitesse plus élevée.

Allumez votre lampe frontale

Sur le côté droit de la lampe frontale se trouve le bouton qui permet de commander les

différents modes d’éclairage.

Pour X-Trail et X-Trail Plus

Modes d’éclairage : Max, Moyen, Min, Large, Clignotant

Lorsque la lampe est ÉTEINTE :

Pression brève – allume la lampe frontale en mode Max

Pression brève suivante – passe en mode Moyen

Pression brève suivante – passe en mode Min

Pression brève suivante – passe en mode Large

Pression brève suivante – revient en mode Max

Quand la lampe frontale est ÉTEINTE :

Presser longuement (plus de deux secondes) – la frontale démarre en mode clignotant.

Lorsque la lampe est ALLUMÉE :

Pression prolongée (plus de deux secondes) – éteint la lampe.

Piles AA (X-Trail)

La lampe X-Trail utilise 4 piles AA. Vous pouvez utiliser des piles alcalines ou NiMH. Si vous

utilisez la lampe X-Trail à des températures en dessous de 0°C, assurez-vous de garder les piles

au chaud pour prolonger leur durée de vie.

Attention:

Ne pas mélanger les marques des piles

Ne pas mélanger les batteries neuves et usées

À propos des piles Li-ion (X-Trail Plus)

La pile doit être stockée dans un environnement sec et à une température comprise entre -20°C

et +35°C.

Si vous souhaitez ranger votre pile pendant une longue période (plus de 30 jours), celle-ci ne

doit pas être complètement chargée. Ceci risque de diminuer ses performances.

Les piles Li-Ion ont un taux de décharge d’environ 20% sur une période de 30 jours. Vous

pouvez toujours charger une pile à moitié déchargée sans l’endommager.

N’exposez pas la pile à des températures extrêmes au risque de causer un incendie ou une

explosion.

Ne jamais démonter ni rudoyer la pile. Vous vous exposeriez à un risque de brûlure chimique.

Tenez la pile hors de portée des enfants.

Ne jetez pas la pile au feu. Elle risque d’exploser.

N’immergez pas la pile dans l’eau.

Ne court-circuitez pas les contacts de la pile.

Ne remplacez la pile que par une pile Silva.

Ceinture porte batterie (X-Trail)

Pour un maximum de confort, la batterie est destinée à être portée à la taille à l’aide de la

ceinture fournie. Lorsque vous utilisez la lampe sur une bicyclette, la batterie peut se ﬁxer au

cadre à l’aide de la ceinture de ﬁxation pour bicyclette fournie.

Chargeur (X-Trail Plus)

La pile doit être chargée avant la première utilisation. Après la charge, vous pouvez connecter la

pile à la lampe frontale et vériﬁer son état.

1. Branchez la pile au chargeur.

2. Branchez le chargeur à une prise murale.

3. Une LED sur le chargeur indique l’état de charge de la pile :

Témoin vert = la pile est complètement chargée (ou débranchée)

Témoin rouge = la pile est en charge

Témoin rouge clignotant = la pile présente un dysfonctionnement

Le chargeur de la pile est destiné à un usage en intérieur.

Si le cordon d’alimentation est endommagé, il doit être remplacé. Des pièces détachées sont

disponibles auprès du fabricant ou de ses agents d’assistance.

Ne couvrez pas le chargeur et assurez une bonne ventilation lors de la charge de la pile.

Avertissement du niveau des piles

Lorsque vous éteignez la lampe, une petite LED s’allume à l’avant de la lampe frontale pour

indiquer l’état de charge des piles. Le témoin sera visible pendant 5 secondes après l’extinction

de la lampe.

X-Trail

LED verte – Piles en bonne condition de charge (plus de 70% restant)

Orange – Charge moyenne (capacité entre 30% et 70%)

Rouge – Piles en mauvaise condition de charge (capacité de moins de 30%)

X-Trail Plus

LED verte – Condition de charge de bonne à moyenne (plus de 20% restant)

LED rouge – Pile en mauvaise condition de charge (capacité de moins de 20%)

Veuillez remarquer que les niveaux d’état des piles ci-dessus peuvent varier en fonction du type

de pile, de l’âge de la pile, de la température, etc. et que les pourcentages ci-dessus sont donc

approximatifs.

Système modulaire

Pour déplacer le corps de la lampe frontale de l’adaptateur pour la tête à la ﬁxation pour casque

ou à la ﬁxation pour bicyclette, appuyez doucement sur le bouton du support (situé sur le haut

de la lampe frontale du côté gauche) en poussant la lampe vers le haut.

Insérez le corps de la lampe frontale dans la ﬁxation et appuyez doucement vers le bas jusqu’à

ce que vous entendiez un déclic.

Montage de la ﬁxation pour casque

La ﬁxation pour casque est livrée avec une bande adhésive préinstallée à l’arrière pour un

montage facile sur n’importe quel casque. La bande adhésive est en mousse polyéthylène

conçue pour ne pas endommager ni affaiblir les différents types de plastiques.

Avant de monter la ﬁxation sur un casque, veillez à ce que la surface soit sèche et propre.

Retirez la pellicule protectrice de la bande adhésive de la ﬁxation pour casque. Appliquez

délicatement la ﬁxation sur le casque.

Montage de la ﬁxation pour bicyclette

La ﬁxation pour guidon de bicyclette a été développée pour les guidons dont le diamètre est

compris entre 25 et 32 mm. 3 pièces de caoutchouc sont fournies avec la ﬁxation pour guidon

de bicyclette. Utilisez ces pièces pour ajuster correctement la ﬁxation à votre bicyclette puis

serrez la vis inférieure pour la ﬁxer fermement sur le guidon.

Maintenance

Pour assurer un fonctionnement optimal de votre lampe frontale X-Trail, nettoyez-la

régulièrement avec un chiffon humide pour éliminer toute saleté sur la lentille avant et sur les

ouïes de refroidissement.

Nettoyage de l’adaptateur pour la tête – rincez à l’eau chaude.

Contrôle de la température

La température de la lampe frontale augmente lors de son utilisation. La température de la

lampe frontale dépend principalement du mode d’éclairage, de la température ambiante et

des courants d’air (vitesse). Les lampes frontales X-Trail et X-Trail Plus sont équipées d’une

unité de contrôle de température qui empêche la surchauffe du corps de la lampe en réduisant

la puissance des LED. Cela implique que plus la température ambiante est basse, plus le ﬂux

lumineux est fort.

Remarque : Veillez toujours à débrancher systématiquement les piles lorsque vous rangez la

lampe frontale dans un lieu clos comme un sac, une poche ou autre.

Protection de l’environnement

La lampe frontale, les piles et l’emballage doivent être recyclés et ne doivent pas être jetés avec

les ordures ménagères. Lorsque vous souhaitez les mettre au rebus, veuillez vous conformer à

la réglementation en vigueur.

Garantie

Silva garantit votre produit Silva contre tout défaut de matériel et de fabrication sous réserve

d’une utilisation normale et ce, pendant une période de deux (2) ans. La responsabilité de Silva

sous cette garantie se limite à la réparation ou au remplacement du produit. Seul l’acquéreur

d’origine pourra bénéﬁcier de cette garantie limitée.

En cas de défectuosité du produit au cours de la période de garantie, veuillez contacter le

revendeur d’origine. Assurez-vous de vous munir du justiﬁcatif d’achat pour le retour du produit.

Aucun retour ne sera accepté sans une pièce originale justiﬁant l’achat. Cette garantie perdra

toute validité si le produit a été modiﬁé ou s’il n’a pas été installé, utilisé, réparé ou entretenu

conformément aux instructions fournies par Silva ou si celui-ci a été endommagé du fait d’une

tension physique ou électrique anormale, une utilisation inappropriée, une négligence ou un

accident. Cette garantie ne couvre pas non plus l’usure normale ou l’apparition de ﬁssures.

Silva ne pourra être tenu responsable d’aucune conséquence ou dommage direct ou indirect

pouvant résulter de l’utilisation de ce produit. En aucun cas, Silva ne sera tenu de rembourser

un montant supérieur à celui de la valeur d’achat du produit. Dans la mesure où certaines

juridictions ne permettent pas l’exclusion ni la limitation des dommages fortuits ou consécutifs,

les limitations ou exclusions évoquées ci-dessus ne pourront pas s’appliquer à vous. Cette

garantie n’est valable et ne peut être utilisée que dans le pays où le produit a été acheté.

Pour de plus amples informations, veuillez consulter le site Internet www.silva.se

Caractéristiques techniques

X-Trail X-Trail Plus

Type de pile 4xAA Alcaline 2,2Ah Li-Ion

Lumens max. 145 lumens 145 lumens

Portée d’éclairage 75 m 75 m

Autonomie d’éclairage max./min. 30 h / 5 h 30 min 45 h / 7 h 15 min

Temps de charge - 3 h

Indice d’étanchéité IPX6 IPX6

Matériau du corps de la lampe PC/ABS et Aluminium PC/ABS et Aluminium

Dimensions du corps de la lampe 75x45x50mm 75x45x50mm

Poids sans piles 80 g 80 g

Poids du bloc-piles 130 g 100 g

Plage de température de fonctionnement -20º - +60ºC -20º - +60ºC

Art. n° 37240 37240-2

Manual de usuario de X-Trail y X-Trail Plus

Le agradecemos que haya elegido el frontal X-Trail o X-Trail Plus Silva. Este frontal, gracias a su

diseño modular, se puede utilizar también en un casco o en un manillar para bicicleta.

Piezas incluidas

Cuerpo del frontal

Cinta

Cinturón para la batería

Cinturón de ﬁjación para bicicleta

Soporte de casco con adhesivo

Soporte para bicicleta

Estuche de batería y 4 baterías alcalinas AA (X-Trail)

Estuche de batería con 2 baterías de ión-litio de 2,2 Ah (X-Trail Plus)

Cargador de batería (X-Trail Plus)

Manual

Luz inteligente

El frontal X-Trail está equipado con Intelligent Light®, una tecnología de distribución de luz que

combina una luz dispersa de gran amplitud con una luz concentrada de largo alcance.

Esta iluminación exclusiva ofrece al usuario una visión periférica y de larga distancia al mismo

tiempo. Para un corredor, esquiador de travesía, al utilizar una bicicleta de montaña o como guía

nocturno, esto signiﬁca menos movimiento de la cabeza, mayor control, mejor balance y más

velocidad.

Encienda el frontal

En el lado derecho del frontal hay un botón que controla los diferentes modos de luz.

Manual de usuario para X-Trail y X-Trail Plus

Modos de luz: Máx., Med., Mín., Ancho, Intermitente

Cuando el frontal está APAGADO:

Pulso corto – el frontal se enciende en el modo Máx.

Siguiente pulso corto - entre a modo Med.

Siguiente pulso corto - entre a modo Mín.

Siguiente pulso corto - entre a modo Ancho.

Siguiente pulso corto – vuelve al modo Máx.

Cuando el frontal está APAGADO:

Pulse el botón “encendido” (más de dos segundos) - se enciende la luz modo “parpadeo”.

Cuando el frontal está ENCENDIDO:

Mantenga pulsado el botón (más de dos segundos) – se apaga el frontal.

Baterías AA (X-Trail)

El X-Trail utiliza 4 baterías AA. Se pueden utilizar baterías alcalinas o de NiMH. Al utilizar el X-Trail

a temperaturas por debajo de los 0 ºC, asegúrese de que las baterías se mantengan a una

temperatura cálida para que tengan mayor vida útil.

Precaución:

No mezcle baterías de distintas marcas

No mezcle baterías nuevas con baterías usadas

Acerca de las baterías de ión-litio (X-Trail Plus)

La batería debe guardarse en un lugar seco con a una temperatura de entre -20 ºC y +35 ºC.

Si va a guardar la batería durante un periodo prolongado (más de 30 días), no debe estar

totalmente cargada. Podría ocasionar la pérdida de sus características.

Las baterías de ión-litio se descargan aproximadamente un 20% en un plazo de 30 días. Puede

cargar una batería que no está totalmente cargada sin que esto afecte a sus características.

No exponga la batería a temperaturas extremas que puedan hacer que se prenda fuego o

explote.

No desmonte ni dañe la batería, podría sufrir quemaduras químicas.

Manténgala alejada de los niños.

No deseche las baterías en el fuego. Podrían explotar.

No sumerja las baterías en agua.

No cortocircuite los contactos.

Sustitúyalas siempre con baterías Silva.

Cinturón para la batería (X-Trail)

El pack de baterías está diseñado para obtener el máximo confort al transportar las baterías con

el cinturón incluido. Al utilizar la lámpara en una bicicleta, el pack de baterias puede ser colocado

en el cuadro de la bicicleta utilizando el cinturón de ﬁjación de la bicicleta.

Cargador de batería (X-Trail Plus)

La batería debe cargarse antes de ser utilizada por primera vez. Cuando haya cargado la batería

puede conectarla al frontal y comprobar su estado.

1. Conecte la batería en el cargador.

2. Conecte el cargador al enchufe.

3. En el cargador hay un LED que indica el estado de la batería durante la carga:

Luz verde = batería totalmente cargada (o sin conectar)

Luz roja = batería cargándose

Luz roja intermitente = batería averiada

El cargador de baterías es sólo para interiores.

Si el cable de alimentación se daña, debe sustituirse. Se encuentran disponibles piezas de

repuesto con el fabricante o con su agente de servicio.

No cubra el cargador de baterías y asegúrese de que exista una buena ventilación mientras

carga la batería.

Indicador de estado de la batería

Al apagar el frontal, un pequeño LED se enciende en el interior de la parte delantera del frontal

para indicar el estado de las baterías. El LED indicador del estado de la batería permanecerá

encendido durante 5 segundos después de haberse apagado.

X-Trail

Luz verde – Batería en buenas condiciones (más del 70% restante)

Naranja - Medio (30-70% restante)

Rojo – Batería en malas condiciones (menos del 30% restante)

X-Trail Plus

Luz verde – Batería en un estado de bueno a medio (más del 20% restante)

Luz roja – Batería en malas condiciones (menos del 20% restante)

Tenga en cuenta que los niveles de estado de la batería mencionados anteriormente

varían dependiendo del tipo de batería, tiempo de la batería, temperatura, etc. y los valores

porcentuales son por lo tanto aproximados.

Sistema modular

Para mover el cuerpo del frontal del soporte para la cabeza al soporte del caso o al soporte de

la bicicleta, presione suavemente el botón de liberación (ubicado en la parte superior del frontal

en el lado izquierdo) hacia delante mientras levante al mismo tiempo el cuerpo del frontal.

Inserte el cuerpo del frontal en el soporte y presione suavemente hacia abajo hasta que

escuche un clic.

Montaje del soporte de casco

La ﬁjación para casco incluye un adhesivo premontado en la parte posterior para facilitar su

instalación en cualquier casco. El adhesivo es una cinta de espuma de polietileno desarrollada

para no dañar ni debilitar plástico.

Antes de montar el soporte de casco, asegúrese de que la superﬁcie del casco está limpia

y seca. Quite la película protectora que cubre el adhesivo en el soporte del casco. Presione

suavemente el soporte del casco en el casco.

Montaje del soporte para bicicleta

La ﬁjación para manillar de bicicleta está diseñada para usarse en manillares con unas medidas

entre 25 y 32 mm. Junto con la ﬁjación para manillares se incluyen 3 complementos de goma.

Utilícelos para sujetar bien el accesorio a la bicicleta y apriete el tornillo inferior para ﬁjarlo al

manillar.

Mantenimiento

Para asegurarse de obtener el máximo rendimiento del frontal X-Trail, límpielo regularmente con

un trapo húmedo.

Limpieza de la cinta – lave con agua tibia.

Control de temperatura

La temperatura del frontal aumentará durante el uso. La temperatura del frontal depende

principalmente del modo de luz, temperatura ambiente y del ﬂujo de aire (velocidad). El frontal

X-Trail y X-Trail Plus está equipado con una unidad de control de temperatura que evita que el

cuerpo del frontal se sobrecaliente reduciendo la potencia de los LEDs. Esto signiﬁca que a

menor temperatura ambiental, mayor será la potencia de la luz.

Nota: Asegúrese siempre de desconectar las baterías si guarda el frontal en un compartimento

cerrado, como una bolsa, bolsillo o similar.

Proteja el medio ambiente

El frontal, las baterías y el empaque deben reciclarse. Deseche estos componentes según la

normativa local aplicable.

Garantía

Silva le garantiza que, durante un periodo de dos (2) años, su producto Silva estará libre

sustancialmente de defectos en materiales y mano de obra en condiciones de uso normales.

La responsabilidad de Silva de conformidad con la presente garantía se limita a la sustitución o

reparación del producto. Esta garantía limitada cubre sólo al comprador original.

Si se demuestra que el producto tiene fallos durante el periodo de garantía, póngase en

contacto con el establecimiento de adquisición original. Asegúrese de llevar el comprobante

de compra cuando devuelva el producto. Las devoluciones no se pueden procesar sin el

comprobante de compra original. Esta garantía no es válida si el producto ha sido modiﬁcado,

no se ha instalado, utilizado, reparado o conservado según las instrucciones de Silva, o si

se ha sometido a esfuerzos físicos o eléctricos anómalos, usos inadecuados, negligencias

o accidentes. La garantía tampoco cubre el desgaste normal. Silva no es responsable de los

daños o consecuencias, directas o indirectas, derivadas del uso del producto. La responsabilidad

de Silva no superará en ningún caso el importe pagado por el producto. En algunos territorios

no se permite la exclusión o limitación de los daños secundarios o resultantes, por lo que es

posible que la limitación o exclusión anterior no le sea aplicable. Esta garantía solo es válida y

puede procesarse sólo en el país de adquisición.

Para obtener más información, visite www.silva.se

Características técnicas

X-Trail X-Trail Plus

Tipo de batería Alcalina AA x 4 Ión-litio de 2,2 Ah

Lumen máx. 145 Lúmenes 145 Lúmenes

Distancia de la luz 75 m 75 m

Autonomía máx.mín. 30 h / 5 h 30 min 45 h / 7 h 15 min

Tiempo de carga - 3 h

Resistencia al agua IPX6 IPX6

Material del cuerpo del frontal PC/ABS y aluminio PC/ABS y aluminio

Dimensiones del cuerpo del frontal 75 x 45 x 50 mm 75 x 45 x 50 mm

Peso excluyendo baterías 80 g 80 g

Peso del paquete de baterías 130 g 100 g

Temperatura de funcionamiento -20º - +60 ºC -20º - +60 ºC

N.º Art 37240 37240-2

Bruksanvisning för X-Trail och X-Trail Plus

Tack för att du valt pannlampan Silva X-Trail eller X-Trail Plus. Tack vare sin modulära design kan

denna pannlampa också användas på en hjälm eller ett cykelstyre.

Ingående delar

Lamphölje

Pannband

Batteribälte

Cykelfästbälte

Hjälmfäste med självhäftande tejp

Cykelfäste

Batteriväska och 4 st. AA alkaliska batterier (X-Trail)

Batteriväska med 2,2 Ah litiumjonbatteri (X-Trail Plus)

Batteriladdare (X-Trail Plus)

Bruksanvisning

Intelligent light

Pannlampan X-Trail är försedd med Intelligent Light® som är en ljusspridningsteknologi som

kombinerar vidvinkelﬂodljus med en strålkastare med lång räckvidd.

Denna unika ljusbild ger användaren ett synfält som är både brett och långt på samma gång.

För en löpare, skidåkare, mountainbikecyklist eller nattorienterare innebär detta mindre

huvudrörelser, ökad kontroll, bättre balans och högre hastighet.

Slå på pannlampan

På höger sida av pannlampan ﬁnns tryckknappen som styr ljuslägena.

Både X-Trail och X-Trail Plus

Ljuslägen: Max, Medium, Min, Bred, Blinkar

När pannlampan är AV:

Snabbt tryck – slår på pannlampan i Max-läge

Nästa snabba tryck – går till Medium -läge

Nästa snabba tryck – går till Min-läge

Nästa snabba tryck – går till Bred-läge

Nästa snabba tryck – tillbaka till Max-läge

När pannlampan är AV:

Långt tryck (mer än två sekunder) – slår på pannlampan i blink-läge.

När pannlampan är PÅ:

Långt tryck (mer än två sekunder) – slår av pannlampan.

AA-batterier (X-Trail)

X-Trail använder 4 st. AA-batterier. Alkaliska eller NiMH-batterier kan användas. När X-Trail

används vid temperaturer under 0ºC, se till att batterierna hålls varma för att utöka batteriernas

livstid.

Varning:

Blanda inte olika batterifabrikat

Blanda inte gamla och nya batterier

Om litiumjonbatterier (X-Trail Plus)

Batteriet ska lagras torrt och inom temperaturintervallet -20°C till +35°C.

Om batteriet ska lagras en längre tid (mer än 30 dagar) bör det inte vara fulladdat. Det kan

orsaka att dess egenskaper försämras.

Litiumjonbatterier laddas ur med ungefär 20 % under en 30-dagarsperiod. Du kan alltid ladda ett

halvfullt batteri utan att skada dess egenskaper.

Utsätt inte batteriet för extrema temperaturer som kan leda till brand eller explosion.

Hantera batteriet försiktigt och ta inte isär det, det ﬁnns risk för frätskador.

Håll batteriet borta från barn.

Utsätt inte batterier för eld. Det kan orsaka en explosion.

Doppa inte ned batterier i vatten.

Kortslut inte kontakterna.

Byt endast ut mot Silva batterier.

Batteribälte (X-Trail)

Batteripacket är avsett att bäras vid höften för maximal komfort med det medföljande bältet.

När lampan används på en cykel kan batteripacket fästas vid cykelramen med det medföljande

cykelfästbältet.

Batteriladdare (X-Trail Plus)

Batteriet behöver laddas innan det används för första gången. Efter laddning kan du ansluta

batteriet till pannlampan och kontrollera batteristatusen.

1. Anslut batteriet till laddaren.

2. Anslut laddaren till ett vägguttag.

3. På laddaren ﬁnns en lysdiod som visar batteriets status under laddningen:

Grönt ljus = batteriet är fulladdat (eller inte anslutet)

Rött ljus = batteriet laddas

Blinkande rött ljus = batteriet fungerar inte som det ska

Batteriladdaren är endast avsedd för inomhusbruk.

Om strömkabeln skadas måste den bytas ut. Reservdelar är tillgängliga från tillverkaren eller

dess servicerepresentant.

Täck inte över batteriladdaren och se till att ventilationen är god medan batteriet laddas.

Indikering av batteristatus

När pannlampan stängs av tänds en liten lysdiod innanför lampans framsida för att visa

batteristatusen. Lysdioden som indikerar batteristatus är tänd i 5 sekunder efter att strömmen

stängts av.

X-Trail

Grönt ljus – Batteriet är i god kondition (mer än 70 % återstår)

Orange – Medium (30 %-70 % återstår)

Röd – Batteriet i dålig kondition (mindre än 30 % återstår)

X-Trail Plus

Grönt ljus – God till medium-kondition (mer än 20 % återstår)

Rött ljus – Batteriet i dålig kondition (mindre än 20 % återstår)

Notera att batteristatusnivåerna ovan varierar beroende på batterityp, batteriets ålder, temperatur

o.s.v. och att procentvärdena därför är ungefärliga.

Modulärt system

För att ﬂytta pannlampans hölje från huvudfästet till antingen hjälmfästet eller cykelfästet, tryck

försiktigt på låsknappen (placerad uppe på pannlampan på vänster sida) framåt samtidigt som

du lyfter upp lamphöljet.

Sätt i lamphöljet i fästet och tryck försiktigt ner det till du hör ett klickljud.

Montera hjälmfästet

Hjälmfästet har en förmonterad självhäftande tejp på baksidan för att enkelt kunna fästa det på

valfri hjälm. Den självhäftande tejpen är en polyetylen-skumtejp, särskilt utvecklad för att inte

skada eller försvaga plaster.

Se till att ytan är torr och ren innan hjälmfästet monteras på en hjälm. Ta bort skyddspapperet

från klisterbandet på hjälmfästet. Tryck försiktigt fast hjälmfästet på hjälmen.

Montera cykelfästet

Cykelfästet är utvecklat för användning på cykelstyren med en dimension mellan 25 och 32 mm.

Det följer även med tre gummiinsatser. Använd dessa för att säkerställa rätt passform för din

cykel och dra åt den nedre skruven för att fästa den på cykelstyret.

Skötsel

För att få ut maximal prestanda från din X-Trail-pannlampa, rengör den regelbundet med en våt

trasa för att säkerställa att den främre linsen och kylﬂänsarna är fria från smuts.

Rengöring av pannbandet – skölj i varmt vatten.

Temperaturkontroll

Pannlampans temperatur ökar under användning. Temperaturen beror huvudsakligen på

ljusläget, omgivningens temperatur och luftﬂödet (hastigheten). Pannlamporna X-Trail och X-Trail

Plus är försedda med en temperaturstyrningsfunktion som förhindrar att lamphöljet överhettas

genom att effekten till lysdioderna minskas. Detta innebär att en lägre omgivande temperatur

ger starkare ljusstyrka.

Obs!: Se alltid till att koppla från batterierna när pannlampan förvaras i ett slutet utrymme, till

exempel en väska, ﬁcka eller liknande.

Skydda miljön

Pannlampan, batterierna och förpackningen ska återvinnas och inte kastas bland vanliga sopor.

Kassera dessa delar enligt tillämpliga lokala föreskrifter.

Garanti

Silva garanterar att produkten under två (2) år i allt väsentligt ska vara fri från material- och

tillverkningsfel vid normal användning. Silvas ansvar inom denna garanti är begränsat till att

reparera eller byta ut produkten. Denna begränsade garanti gäller endast den ursprungliga

köparen.

Om produkten visar sig vara felaktig under garantiperioden, kontakta det ursprungliga

inköpsstället. Se till att ha ett inköpsbevis till hands när du returnerar produkten. Returer kan

inte behandlas utan ett inköpsbevis i original. Garantin gäller inte om produkten har modiﬁerats,

om den inte har installerats, använts, reparerats eller underhållits enligt anvisningar från Silva,

eller om den utsatts för onormala fysiska eller elektriska påkänningar, felaktig användning,

försumlighet eller olycka. Garantin gäller inte heller för normalt slitage. Silva tar inget ansvar för

eventuella följdskador, direkta eller indirekta, eller skador som uppstår på grund av produktens

användning. Under inga omständigheter ska Silvas ansvar överstiga det belopp du betalat

för produkten. Viss lagstiftning tillåter inte uteslutanden eller begränsningar av orsaks- och

konsekvensskador, varför ovanstående begränsningar kanske inte gäller dig. Garantin gäller och

kan endast behandlas i inköpslandet.

För mer information, besök www.silva.se

Tekniska data

X-Trail X-Trail Plus

Batterityp 4xAA Alkaliska 2,2Ah Li-jon

Max lumen 145 Lumen 145 Lumen

Räckvidd 75 m 75 m

Max/Min brinntid 30 tim. / 5 tim. 30 min. 45 tim. / 7 tim. 15 min.

Laddningstid - 3 tim.

Vattenskydd IPX6 IPX6

Material lamphölje PC/ABS och aluminium PC/ABS och aluminium

Dimensioner lamphölje 75x45x50 mm 75x45x50 mm

Vikt exkl. batterier 80 g 80 g

Vikt batteripack 130 g 100 g

Användningstemperatur -20º - +60ºC -20º - +60ºC

Art.nr 37240 37240-2

Produkt Specifikationer

Mærke:	Silva
Kategori:	lampe
Model:	X-Trail Plus

Har du brug for hjælp?

Hvis du har brug for hjælp til Silva X-Trail Plus stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

lampe Silva Manualer

Silva Trail Runner Free H Manual

30 August 2024

Silva Trail Speed 5X Manual

30 August 2024

Silva Cross Trail 5 Manual

30 August 2024

Silva Trail Runner Free Manual

30 August 2024

Silva Free 2000 M Manual

30 August 2024

Silva Free 1200 M Manual

30 August 2024

Silva Trail Runner Free Ultra Manual

30 August 2024

Silva Trail Speed 5R Manual

30 August 2024

Silva Free 1200 Manual

30 August 2024

Silva Free 2000 Manual

30 August 2024

lampe Manualer

Nyeste lampe Manualer

Eurolite LED TMH-S200 Manual

16 December 2024

Intermatic SH-ABBR304P Manual

16 December 2024

Intermatic SH-ABBR301P Manual

16 December 2024

Ledlenser H5 Core Manual

16 December 2024

Ledlenser NEO-4 Manual

16 December 2024

Ledlenser SEO 3 Manual

16 December 2024

Ledlenser H4R Manual

16 December 2024

Ledlenser H7R Core Manual

16 December 2024

Ledlenser H7R Work Manual

16 December 2024

Ledlenser MH5 Manual

16 December 2024
