Side 1/2
L
R
AUDIO OUT
FRONT
BUS
CONTROL IN
REMOTE
IN
2
4
5
6
7
1
3
SUB OUT (MONO)
AUDIO OUT
REARBUS AUDIO IN
AUDIO
OUT
REAR
AUDIO
OUT
FRONT
BUS
AUDIO
IN
© 2005 Sony Corporation Printed in Thailand
2-653-156- (1)11
Cautions
• This unit is designed for negative earth 12 V DC
operation only.
• Do not get the leads under a screw, or caught in moving
parts (e.g. seat railing).
• Before making connections, turn the car ignition off to
avoid short circuits.
• Connect the yellow and red power input leads only
after all other leads have been connected.
• Run all earth leads to a common earth point.
• Be sure to in su late any loose un con nect ed leads with
electrical tape for safety.
Notes on the power supply lead (yellow)
• When connecting this unit in combination with other
stereo components, the connected car circuit’s rating
must be higher than the sum of each component’s fuse.
• When no car circuits are rated high enough, connect
the unit directly to the battery.
Parts Iist
• The numbers in the list are keyed to those in the
instructions.

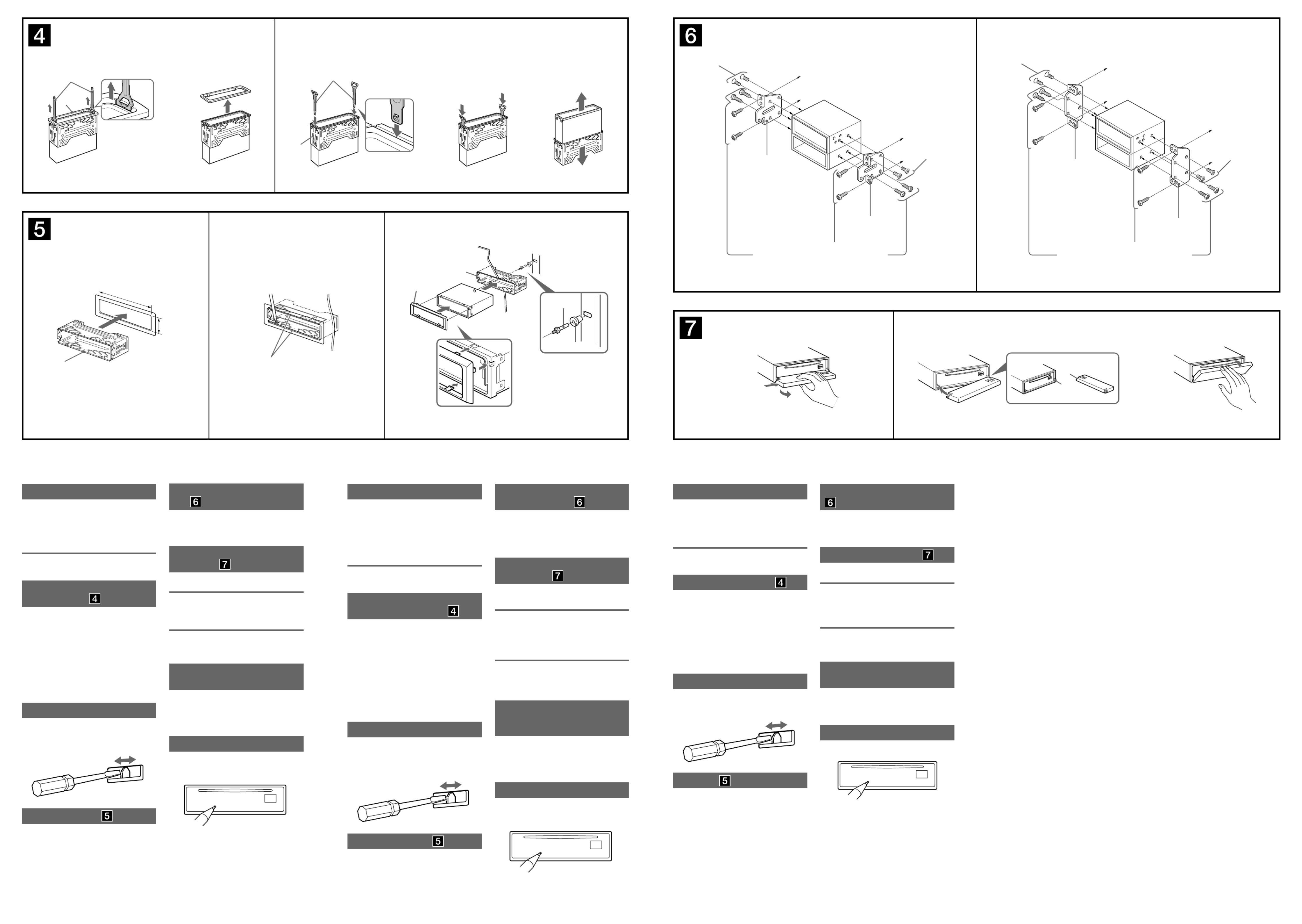

• The bracket and the protection collar are
attached to the unit before shipping. Before mounting
the unit, use the release keys to remove the bracket
and the protection collar from the unit. For
details, see “Removing the protection collar and the
bracket ( )” on the reverse side of the sheet.
• Keep the release keys for future use as they
are also necessary if you remove the unit from
your car.
Caution
Handle the bracket carefully to avoid injuring your
fi ngers.
Note
Before installing, make sure that the catches on both sides of
the bracket are bent inwards 2 mm. If the catches are straight
or bent outwards, the unit will not be installed securely and may
spring out.
Connection example
Notes ( -A)
• Be sure to connect the earth lead before connecting the
amplifi er.
• The alarm will only sound if the built-in amplifi er is used.
Tip ( -B-)
For connecting two or more CD/MD changers, the source
selector XA-C30 (not supplied) is necessary.
Installation/Connections
Instalación/Conexiones
⫭堩濊丣嵓彂㌉
FM/AM
Compact Disc Player
Connection diagram
To a metal surface of the car
First connect the black earth lead, then connect the orange/
white stripped, yellow, and red power input leads.
To the power aerial control lead or power
supply lead of aerial booster amplifi er
Notes
• It is not necessary to connect this lead if there is no power
aerial or aerial booster, or with a manually-operated
telescopic aerial.
• When your car has a built-in FM/AM aerial in the rear/side
glass, see “Notes on the control and power supply leads.”
To AMP REMOTE IN of an optional power
amplifi er
This connection is only for amplifi ers. Connecting any other
system may damage the unit.
To the interface cable of a car telephone
To a car’s illumination signal
Be sure to connect the black earth lead to a metal surface
of the car fi rst.
To the +12 V power terminal which is
energized in the accessory position of the
ignition key switch
Notes
• If there is no accessory position, connect to the +12 V
power (battery) terminal which is energized at all times.
Be sure to connect the black earth lead to a metal surface
of the car fi rst.
• When your car has a built-in FM/AM aerial in the rear/side
glass, see “Notes on the control and power supply leads.”
To the +12 V power terminal which is
energized at all times
Be sure to connect the black earth lead to a metal surface
of the car fi rst.
Notes on the control and power supply leads
• The power aerial control lead (blue) supplies +12 V DC when
you turn on the tuner.
• When your car has built-in FM/AM aerial in the rear/side glass,
connect the power aerial control lead (blue) or the accessory
power input lead (red) to the power terminal of the existing
aerial booster. For details, consult your dealer.
• A power aerial without a relay box cannot be used with this
unit.
Memory hold connection
When the yellow power input lead is connected, power will
always be supplied to the memory circuit even when the ignition
switch is turned off.
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
• Use speakers with an impedance of 4 to 8 ohms, and with
adequate power handling capacities to avoid its damage.
• Do not connect the speaker terminals to the car chassis, or
connect the terminals of the right speakers with those of the
left speaker.
• Do not connect the earth lead of this unit to the negative (–)
terminal of the speaker.
• Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active speakers
(with built-in amplifi ers) to the speaker terminals may damage
the unit.
• To avoid a malfunction, do not use the built-in speaker leads
installed in your car if the unit shares a common negative (–)
lead for the right and left speakers.
• Do not connect the unit’s speaker leads to each other.
Note on connection
If speaker and amplifi er are not connected correctly, “FAILURE”
appears in the display. In this case, make sure the speaker and
amplifi er are connected correctly.
SUB OUT (MONO)AUDIO OUT
REAR
AUDIO OUT
FRONT
BUS AUDIO IN
BUS CONTROL IN
A
B
Precauciones
• Esta unidad p1-ha sido diseñada para alimentarse sólo con
cc de 12 V de masa negativa.
• No coloque los cables debajo de ningún tornillo, ni
los aprisione con partes móviles (p. ej. los raíles del
asiento).
• Antes de realizar las conexiones, desactive el
encendido del automóvil para evitar cortocircuitos.
• Conecte los cables de entrada de alimentación
amarillo y rojo solamente después de haber
conectado los demás.
• Conecte todos los cables de conexión a masa
a un punto común.
• Por razones de seguridad, asegúrese de aislar con cinta
aislante los cables sueltos que no estén conectados.
Notas sobre el cable de fuente de alimentación
(amarillo)
• Cuando conecte esta unidad en combinación con otros
componentes estéreo, la capacidad nominal del circuito
conectado del automóvil debe ser superior a la suma
del fusible de cada componente.
• Si no hay circuitos del automóvil con capacidad
nominal sufi cientemente alta, conecte la unidad
directamente a la batería.
Lista de componentes
• Los números de la lista corresponden a los de las
instrucciones.
• La unidad se comercializa con el soporte y el marco
de protección p1-ya colocados. Antes de montarla,
utilice las llaves de liberación para extraer el
soporte y el marco de protección de la misma.
Para obtener más información, consulte “Extracción
del marco de protección y del soporte ()”.
• Conserve las llaves de liberación para
utilizarlas en el futuro, p1-ya que también las
necesitará si retira la unidad del automóvil.
Precaución
Tenga mucho cuidado al manipular el soporte para
evitar posibles lesiones en los dedos.
Nota
Antes de instalar la unidad, compruebe que los enganches de
ambos lados del soporte están doblados hacia adentro 2 mm.
Si no lo están o están doblados hacia afuera, la unidad no se
instalará correctamente y puede saltar.
Ejemplo de conexiones
Notas ( -A)
• Asegúrese de conectar primero el cable de conexión a masa
antes de realizar la conexión del amplifi cador.
• La alarma sonará únicamente si se utiliza el amplifi cador
incorporado.
Sugerencia ( -B- )
Si desea conectar dos o más cambiadores de CD/MD,
necesitará el selector de fuente XA-C30 (no suminidtrado).
Diagrama de conexión
A una superfi cie metálica del automóvil
Conecte primero el cable de conexión a masa negro, y después
los cables con rayas naranjas y blancas, amarillo, y rojo de
entrada de alimentación.
Al cable de control de la antena motorizada
o al cable de fuente de alimentación del
amplifi cador de señal de la antena
Notas
• Si no se dispone de antena motorizada ni de amplifi cador
de antena, o se utiliza una antena telescópica accionada
manualmente, no será necesario conectar este cable.
• Si el automóvil incorpora una antena de FM/AM en el cristal
trasero o lateral, consulte “Notas sobre los cables de control y
de fuente de alimentación”.
A AMP REMOTE IN de un amplifi cador de
potencia opcional
Esta conexión es sólo para amplifi cadores. La conexión de
cualquier otro sistema puede dañar la unidad.
Al cable de interfaz de un teléfono para
automóvil
A una señal de iluminación del automóvil
Asegúrese de conectar primero el cable de conexión a masa
negro a una superfi cie metálica del automóvil.
Al terminal de alimentación de +12 V que
recibe energía en la posición de accesorio del
interruptor de la llave de encendido
Notas
• Si no hay posición de accesorio, conéctelo al terminal de
alimentación (batería) de +12 V que recibe energía sin
interrupción.
Asegúrese de conectar primero el cable de conexión a masa
negro a una superfi cie metálica del automóvil.
• Si el automóvil incorpora una antena de FM/AM en el cristal
trasero o lateral, consulte “Notas sobre los cables de control y
de fuente de alimentación”.
Al terminal de alimentación de +12 V que recibe
energía sin interrupción
Asegúrese de conectar primero el cable de conexión a masa
negro a una superfi cie metálica del automóvil.
Notas sobre los cables de control y de fuente de alimentación
• El cable de control de la antena motorizada (azul) suministrará cc
de + 12 V cuando conecte la alimentación del sintonizador.
• Si el automóvil dispone de una antena de FM/AM incorporada en
el cristal trasero o lateral, conecte el cable de control de antena
motorizada (azul) o el cable de entrada de alimentación auxiliar
(rojo) al terminal de alimentación del amplifi cador de antena
existente. Para obtener más información, consulte a su distribuidor.
• Con esta unidad no es posible utilizar una antena motorizada sin
caja de relé.
Conexión para protección de la memoria
Si conecta el cable de entrada de alimentación amarillo, el circuito
de la memoria recibirá siempre alimentación, aunque apague el
interruptor de encendido.
Notas sobre la conexión de los altavoces
• Antes de conectar los altavoces, desconecte la alimentación de la
unidad.
• Utilice altavoces con una impedancia de 4 a 8 con la capacidad Ω
de potencia adecuada para evitar que se dañen.
• No conecte los terminales de altavoz al chasis del automóvil, ni
conecte los terminales del altavoz derecho con los del izquierdo.
• No conecte el cable de conexión a masa de esta unidad al
terminal negativo (–) del altavoz.
• No intente conectar los altavoces en paralelo.
• Conecte solamente altavoces pasivos. Si conecta altavoces
activos (con amplifi cadores incorporados) a los terminales de
altavoz, puede dañar la unidad.
• Para evitar fallas de funcionamiento, no utilice los cables de
altavoz incorporados instalados en el automóvil si la unidad
comparte un cable negativo común (–) para los altavoces derecho
e izquierdo.
• No conecte los cables de altavoz de la unidad entre sí.
Nota sobre la conexión
Si el altavoz y el amplifi cador no están conectados correctamente,
aparecerá “FAILURE” en la pantalla. Si es así, compruebe la
conexión de ambos dispositivos.
Enganche
Equipment used in illustrations (not supplied)
Equipo utilizado en las ilustraciones (no suministrado)
㌶♢ᶑ䗨堩仒濃 斨彥濄曂
from car aerial
desde la antena del automóvil
㛉 㯡廊⢍丣兎
Rear speaker
Altavoz posterior
⍲㇐⡔◌
Front speaker
Altavoz frontal
↱㇐⡔◌
Active subwoofer
Altavoz potenciador de
graves activo
㙭㷴峩愱Ẳ ㇐⡔◌杗
Rotary commander RM-X4S
Mando rotatorio RM-X4S
㔯廐忉㌋◌!SN.Y5T
Power amplifi er
Amplifi cador de potencia
∃䋫㒢 ◌⢋
Catch
× 2
× 4
CD/MD changer
Cambiador de CD/MD
DE0NE!㋆䠃㚞
BUS AUDIO IN
BUS CONTROL IN
Source selector*
Selector de fuente*
杗㷴彭㉍◌*
XA-C30
* not supplied
no suministrado
! 斨彥曂
㱌び
•!㚐㚞⍎偡ợ 岃㛥㌉⚔䗨!23!W!䙘㲥䒙㷴Ɂ䒌
•!≣ợ䒙丣⢝⚌圞揭ᵯ濇ㅺ亄⚌䥟∌恌Ṛᵮ濃⣦⸋㡩
㇚ 濄Ɂㆯ
•!彂㌉丣嵓ᶯ↱濇孛
⃗
救㯡廊䀝
⃗濇ṉ忣₱䝑㿏
嵓Ɂ
•!⍎㙭彂㌉
ᷪ
ㆤ㙭⃚Ḻ⭠丣ᶯ⍲濇彂㌉ ⏰渨凖丆凖
䒙㷴廷 ⭠丣Ɂ
•!⭪ㆤ㙭⚔丣恡彂㌉↔⍰ ㌉⚔䀝Ɂᵤ
•!ᶞ
ᷪ⫭濇孛∅⼩ 乁乼做ⶊợㆤ㙭㛢㓇㚎彂㌉䗨䒌
䒙丣乁乼Ɂ
⃗ᷲ䒙㷴丣濃渨 濄䗨㱌び
ᷯ
柝凖
•!⭪㚐㚞ᵲ⃚⫧ ặ⡔堩仒丨⍬ợ 㕚濇ㆤ彂㌉䗨㯡䨯 䒌
廊䒙嵓⬝愳⼩柟 ᷲ⍨堩仒ὁ旍ᶁ⬝愳䗨⾟⏰Ɂ⢋
•!⺷㯡廊䒙嵓⬝愳ᵱ⢃ 㕚濇孛⭪㚐㚞䙘㌉ᵲ吨䒙㯄⢋
䙜彂㌉Ɂ
晚Ṛ 夬埌!ᵤ
•!埌ᶑ㓔⪻ᵲ存㕲
᷊ᶑ䗨㓔⪻㖓 兘䗨Ɂᵤ
•!堩⋜㒓㜚! !⏰ὁ㈈䌓! !㖓弴廷ᶯ↱堩⚌㚐堩
仒ᵮ䗨Ɂ⫭堩㚐堩仒ᶯ↱濇ợ 摥搉≽! !Ḳ䒌
㚐堩仒ᵮ⌺ᵯ堩⋜ 㜚! !⏰ὁ㈈䌓! !Ɂ孊个㒓
⃩⬝濇孛⌦敩㚐柙⌱ 䗨ĥ㈪⋜ὁ㈈䌓⏰堩⋜ 㜚!曆 㒓
) *ĦɁ
•!ὁ⪼⣡摥搉≽ ṉ⡫⍲ Ɂ「Ḳ㯡廊ᵮ⌺ᵯ㚐! !䒌
堩仒㕚濇㙭⼩壥 ↔孉搉≽Ɂ䒌
㱌び
⭳⼧ 䒌 㒓ợ 堩⋜ 㜚!!ṉ₱Ẉ↔ ㉫Ɂㆯ
㱌
⫭堩↱濇孛䟒嬈堩⋜ 㜚!㒓!ᶈ弝䗨♞⫾ ⍵
⃩
⺓㙖!3!nnɁ⣦㜀䆫
♞⫾ 䩸䙘ㅺ⍵⡺⺓㙖濇㚐堩仒⭪ᵱ偡䇆♞⫭堩ⷚ⍓偡⺝⅞Ɂ䆫
丣嵓彂㌉♢ữ!
㱌!( -A)
•!∅⼩⚌彂㌉㒢 ◌ᶯ↱彂㌉㌉⚔丣Ɂ⢋
•!⍎㙭⚌ợ ⃩仒䗨㒢 ◌㕚濇嫊㈉ㆱṾ⌵⅞⡔Ɂ䒌 ⢋
㌴ 濃䢞-B- 濄
剉壥彂㌉!3!⍔ㅺ㙘⡾!DE0NE!㋆䠃㚞濇⼩柟ợ 㷴彭㉍◌!䒌杗
YB.D41濃 斨彥濄Ɂ曂
♞⫾䆫
丣嵓彂㌉♢!
!兗愵曆㯡廊 ⯂埌
棺 渵凖 凖 䗡凖 凖€彂㌉ ㌉⚔⭠丣濇䂚⍲彂㌉㦽 0 㛅丝ɀ渨 ṉ⌮
丆 䒙㷴廷 ⭠丣Ɂ凖
!兗 ⢋䒙∌⢍丣㌋↚⭠丣ㅺ⢍丣⊫亍㒢 ◌䗨䒙㷴⭠
丣
㱌
•!⣦㜀㰅㙭䒙∌⢍丣ㅺ⢍丣⊫亍◌濇ㅺ㙭 ∌ẜ亍⢍丣濇ㆯ
ⅽ 晤彂㌉㫈⭠丣Ɂ㕄
•!剉㯡廊䗨⍲0Ἃ䌟䏧
⃩
㙭
⃩
仒!GN0BN!⢍丣濇孛⌦敩ĥ
⃗
ᷲ
㌋↚⭠丣⏰䒙㷴⭠丣䗨㱌び
ᷯ
柝ĦɁ
!兗 ⢋彭岑䗨∃䋫㒢 ◌䗨!BNQ!SFNPUF!JO
㫈彂㌉ḩ彦 ᷲ∃䋫㒢 ◌Ɂ彂㌉⃚⫧䱟乃⍓偡㋃⚳㚐㚞Ɂ䒌 ⢋
!兗 ⍇廊廡䒙孁㌉ 䒙乪
!兗㯡廊䃋㕲ὅ⍛
⼩柟 €⭪ ㌉⚔⭠丣彂㌉ 㯡廊䗨 ⯂埌 Ɂ棺 渵凖 兗 愵 曆
!兗 ⪴ ⪴ 㿏!,23!W!䒙㷴䩓 濇孉䩓 ⚌䀝
⃗斨Ṛằ仒
彾䒙
㱌
•!⣦㜀㰅㙭斨Ṛằ仒濇ⅽ彂㌉ !,23!W!䒙㷴濃吨䒙㯄濄䩓兗
⪴ ⪴濇孉䩓 旳㕚⡨
ᷲ
彾䒙䈚⽥Ɂ
! 䟒ὁ棺 渵凖 兗 愵 曆€⭪ ㌉⚔⭠丣彂㌉ 㯡廊 ⯂埌 Ɂ
•!剉㯡廊䗨⍲0Ἃ䌟䏧
⃩
㙭
⃩
仒!GN0BN!⢍丣濇孛⌦敩ĥ
⃗
ᷲ
㌋↚⭠丣⏰䒙㷴⭠丣䗨㱌び
ᷯ
柝ĦɁ
!兗 ⪴ ⪴!,23!W!䒙㷴䩓 濇孉䩓 旳㕚⡨
ᷲ
彾䒙䈚⽥
䟒ὁ €⭪ ㌉⚔⭠丣彂㌉ 㯡廊 ⯂埌 Ɂ棺 渵凖 兗 愵 曆
⃗ᷲ㌋↚⭠丣⏰䒙㷴⭠丣䗨㱌び
ᷯ
柝
•!㌉彾孧孴◌䒙㷴㕚濇䒙∌⢍丣䗨㌋↚⭠丣濃呁 濄ἣ偡㌴ỿ!凖
,23!W!䙘㲥䒙Ɂ
•!⺷㯡廊䗨⍲0Ἃ䌟䏧䧻ᵮ㙭
⃩
仒!GN0BN!⢍丣㕚濇孛⭪䒙∌⢍丣
㌋↚丣濃呁 濄ㅺ廩∍䒙㷴廷 䒙丣濃丆 濄彂㌉ 䌔㙭⢍丣凖 凖 兗
⊫亍◌ᵮ䗨䒙㷴䩓 ᵮɁ孊个存㕲濇孛ᵲ「䗨丳摤⒪侸䱟Ɂ⪴
•!㚐㚞ᵱ偡ợ ᵱ
⃛
⡫之䒙◌䘶䗨䒙∌⢍丣Ɂ䒌
ὁ㉥嬔⼪䗨丣嵓彂㌉㰹
⺷彂㌉
ᷪ
渨 䗨䒙㷴廷 䒙丣㕚濇⋗ợ䀝
⃗
⃗
救濇䒙㷴ḱ⭪凖 㿏
⭝嬔⼪䒙嵓ỿ䒙Ɂ
⃗ᷲ㇐⡔◌彂㌉䗨㱌び
ᷯ
柝
•!彂㌉㇐⡔◌ᶯ↱濇孛
⃗
救㚐㚞䒙㷴Ɂ
•!孛ợ䒌 崗 ⇿斟ㇻᶞ!5.9!㪋⤪ᵸ
⃛
㙭 ⢃∃䋫⡨䍪偡 䗨㇐⡔◌濇ṉ
₱㋃⚳Ɂ
•!≣⭪㇐⡔◌䩓 彂㌉↔㯡廊ⷹ䘼ᵮ濇ㅺ⭪⍗㇐⡔◌䗨䩓 ᵲⵊ⪴ ⪴
㇐⡔◌䗨䩓 彂㌉Ɂ⪴
•!≣⭪㚐㚞䗨㌉⚔丣彂㌉↔㇐⡔◌䗨岃㛥濃.濄䩓 ᵮɁ⪴
•!㇐⡔◌ᵱ⍓ⷚ侸彂㌉Ɂ
•!孛ḩ彂㌉ 㷴㇐⡔◌Ɂ⭪㙭㷴㇐⡔◌濃
⃛
㙭
⃩
仒㒢 ◌濄彂㌉㕄 ⢋
↔㇐⡔◌䩓 ⍓偡Ṿ㋃⚳㚐㚞Ɂ⪴
•!剉㚐㚞ợ ⵊɀ⍗㇐⡔◌䗨
⃕
岃㛥濃.濄䒙丣濇ᶞ
ᷪ
忣₱㒩䒌 䒌
昀濇Ⅻ≣ợ ⫭堩⚌㯡廊
⃩
䗨
⃩
仒㇐⡔◌䒙丣Ɂ䒌
•!孛≣⭪㚐㚞㇐⡔◌䒙丣䙜
᷶
彂㌉Ɂ
彂㌉䗨㱌び
ᷯ
柝
⣦㜀㚎㫇䟒彂㌉㇐⡔◌⏰㒢 ◌濇ⅽ㖢 ⮳ᵮṾ⅞⢋ 䢞
䌔ĥGBJMVSFĦɁ弽㕚濇孛䟒ὁ㇐⡔◌⏰㒢 ◌彂㌉㫇䟒Ɂ⢋
*1 RCA pin cord (not supplied)
*2 Supplied with XA-C30
*3 Insert with the cord upwards.
*1 Cable con terminales RCA
(no suministrado)
*2 Suministrado con el XA-C30
*3 Insertar con el cable hacia arriba.
*1!SDB!揬䒙丣濃 斨彥濄曂
*2!斨ⶊ
ᷲ
!YB.D41
*3 䒙丣⍵ᵮ㌶
AMP REM
Max. supply current 0.3 A
Corriente máx. de alimentación de 0,3 A
㙤 䒙㲥!1/4!B⢋
Fuse (10 A)
Fusible (10 A)
ὁ旍ᶁ!)21!B*
Blue/white striped
Con rayas azules y blancas
呁 濊 㛅丝凖 䗡凖
Red
Rojo
丆凖
Yellow
Amarillo
渨凖
White
Blanco
䗡凖
Green
Verde
乣凖
Purple
Morado
䲏凖
White/black striped
Con rayas blancas y negras
䗡凖 渵凖濊 㛅丝
Grey/black striped
Con rayas grises y negras
㿔 濊 㛅丝凖 渵凖
Green/black striped
Con rayas verdes y negras
乣 濊 㛅丝凖 渵凖
Grey
Gris
㿔凖
Left
Izquierdo
ⵊ
Right
Derecho
⍗
Left
Izquierdo
ⵊ
Right
Derecho
⍗
ANT REM
Black
Negro
渵凖
Blue
Azul
呁凖
Max. supply current 0.1 A
Corriente máx. de alimentación de 0,1 A
㙤 䒙㲥 1/2!B⢋
Purple/black striped
Con rayas moradas y negras
䲏 濊 㛅丝凖 渵凖
*1
Source selector
(not supplied)
Selector de fuente
(no suminidtrado)
杗㷴彭㉍◌
) 斨彥*曂
XA-C30
Supplied with the CD/MD changer
Suministrado con el cambiador de CD/MD
斨ⶊ
ᷲ
!DE0NE!㋆䠃㚞
*1
ATT
ILLUMINATION
Orange/white striped
Con rayas naranjas y blancas
㦽 0 㛅丝凖 䗡凖
Light blue
Azul celeste
㵅呁凖
*3
CDX-GT450S
CDX-GT450
*2
Produkt Specifikationer
| Mærke: | Sony |
| Kategori: | CD-afspiller |
| Model: | CDX-GT450S |
Har du brug for hjælp?
Hvis du har brug for hjælp til Sony CDX-GT450S stil et spørgsmål nedenfor, og andre brugere vil svare dig
CD-afspiller Sony Manualer
5 Juli 2024
5 Juli 2024
4 Juli 2024
4 Juli 2024
4 Juli 2024
4 Juli 2024
4 Juli 2024
4 Juli 2024
4 Juli 2024
28 Juni 2024
CD-afspiller Manualer
- CD-afspiller Denver
- CD-afspiller Sencor
- CD-afspiller Siemens
- CD-afspiller Samsung
- CD-afspiller Panasonic
- CD-afspiller Pro-Ject
- CD-afspiller Philips
- CD-afspiller Lenco
- CD-afspiller LG
- CD-afspiller AEG
- CD-afspiller Pioneer
- CD-afspiller Sharp
- CD-afspiller Kenwood
- CD-afspiller Daewoo
- CD-afspiller Harman Kardon
- CD-afspiller Becker
- CD-afspiller Grundig
- CD-afspiller Nikkei
- CD-afspiller Roland
- CD-afspiller Denon
- CD-afspiller Yamaha
- CD-afspiller Sonoro
- CD-afspiller Auna
- CD-afspiller Muse
- CD-afspiller Creative
- CD-afspiller Thomson
- CD-afspiller Hyundai
- CD-afspiller Aiwa
- CD-afspiller Rega
- CD-afspiller AKAI
- CD-afspiller Clas Ohlson
- CD-afspiller Pure
- CD-afspiller Trevi
- CD-afspiller Camry
- CD-afspiller Blaupunkt
- CD-afspiller JVC
- CD-afspiller Clatronic
- CD-afspiller Medion
- CD-afspiller Cambridge
- CD-afspiller Tangent
- CD-afspiller König
- CD-afspiller TechniSat
- CD-afspiller Tivoli Audio
- CD-afspiller Bose
- CD-afspiller Klipsch
- CD-afspiller Kärcher
- CD-afspiller Tronic
- CD-afspiller Technics
- CD-afspiller Jensen
- CD-afspiller Krüger&Matz
- CD-afspiller Soundmaster
- CD-afspiller Victrola
- CD-afspiller NAD
- CD-afspiller Tascam
- CD-afspiller Omnitronic
- CD-afspiller Geneva
- CD-afspiller Onkyo
- CD-afspiller Nevir
- CD-afspiller Teac
- CD-afspiller Marantz
- CD-afspiller McIntosh
- CD-afspiller American Audio
- CD-afspiller Albrecht
- CD-afspiller Scott
- CD-afspiller Monacor
- CD-afspiller ION
- CD-afspiller Numark
- CD-afspiller ECG
- CD-afspiller GAO
- CD-afspiller SPC
- CD-afspiller Audiolab
- CD-afspiller Rotel
- CD-afspiller Audiophony
- CD-afspiller Gemini
- CD-afspiller Naim
- CD-afspiller GPO
- CD-afspiller GPX
- CD-afspiller Vincent
- CD-afspiller Arcam
- CD-afspiller Orava
- CD-afspiller Reflexion
- CD-afspiller Musical Fidelity
- CD-afspiller Advance Acoustic
- CD-afspiller Schaub Lorenz
- CD-afspiller Advance
- CD-afspiller Akiyama
- CD-afspiller Marquant
- CD-afspiller Coby
- CD-afspiller Sherwood
- CD-afspiller Mx Onda
- CD-afspiller Integra
- CD-afspiller Rio
- CD-afspiller Luxman
- CD-afspiller Elta
- CD-afspiller Mark Levinson
- CD-afspiller Quadral
- CD-afspiller Primare
- CD-afspiller JBSystems
- CD-afspiller Shanling
- CD-afspiller Aurum
- CD-afspiller Synq
- CD-afspiller Elektra
- CD-afspiller Lyngdorf
- CD-afspiller Ideen Welt
- CD-afspiller Taga Harmony
Nyeste CD-afspiller Manualer
18 November 2024
13 November 2024
29 September 2024
29 September 2024
24 September 2024
17 September 2024
16 September 2024
9 September 2024
27 August 2024
27 August 2024
