Side 1/44

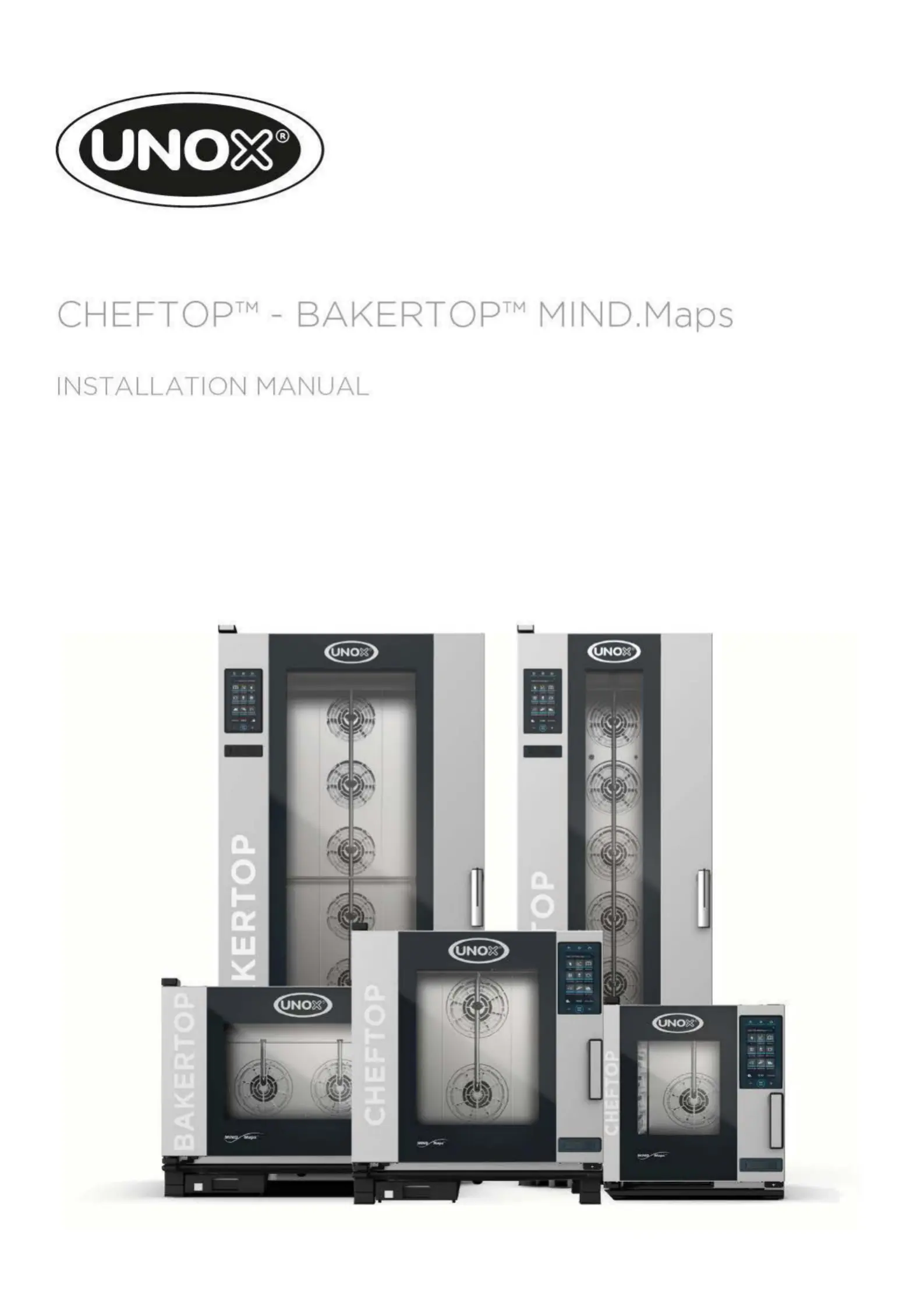

CHEFTOP-BAKERTOP MIND.Maps™

ČÁST INSTALACE

ÚVOD ................................................................................................................................................. 4

ÚVOD ................................................................................................................................................ 4

VYSVĚTLENÍ PIKTOGRAMŮ ............................................................................................................ 4

BEZPEČNOSTNÍ PŘEDPISY PRO INSTALACI .................................................................................. 5

VYBALENÍ ZAŘÍZENÍ ........................................................................................................................ 7

KONTROLA OBSAHU OBALU .......................................................................................................... 8

PŘÍPRAVNÉ OPERACE ...................................................................................................................... 9

UMÍSTĚNÍ .......................................................................................................................................... 9

PŘIPOJENÍ ELEKTRICKÉ ENERGIE ................................................................................................... 20

PŘIPOJENÍ PLYNU (POUZE PRO PLYNOVÉ PECE) ......................................................................... 23

PŘIPOJENÍ VODY .............................................................................................................................. 26

PLNĚNÍ NÁDRŽE ČISTICÍHO PROSTŘEDKU .................................................................................. 39

ODVOD DÝMOVÝCH PLYNŮ (POUZE PRO ELEKTRICKÉ PECE) .................................................... 39

ODVOD DÝMOVÝCH PLYNŮ A SPALIN (POUZE PRO PLYNOVÉ PECE) ........................................ 40

POSTUP ZPROVOZNĚNÍ PECE (VYHRAZENO PRO SERVIS) ......................................................... 41

PŘIPOJENÍ MEZI NA SEBE ULOŽENÝMI ZAŘÍZENÍMI (MAXI.Link) 41 .................................................

SERVIS PLÁNOVANÁ ÚDRŽBA (ROČNĚ) ........................................................................................ 41

LIKVIDACE PO UKONČENÍ ŽIVOTNOSTI ........................................................................................ 42

CERTIFIKACE ..................................................................................................................................... 42

Bezpečnostní předpisy pro instalaci

- Před instalací a údržbou zařízení si pozorně přečtěte tento návod a pečlivě jej uschovejte pro budoucí

potřeby ze strany různých subjektů.

- Veškeré operace spojené s instalací, montáží a mimořádnou údržbou musí být prováděné pouze kvaliﬁ-

kovaným personálem pověřeným společností UNOX, v souladu s platnými předpisy země, kde je zařízení

používáno a v souladu s předpisy vztahujícími se na zařízení a na bezpečnost při práci.

- Před provedením jakéhokoliv instalačního nebo údržbářského zásahu odpojte zařízení od elektrického

napájení a plynu (pouze pro plynové pece).

- Před instalací zařízení zkontrolujte, jestli jsou rozvody v souladu s platnými předpisy země použití a zkon-

trolujte údaje uvedené na typovém štítku.

- Zásahy, úpravy či neoprávněné změny neodpovídající tomu, co je uvedeno v tomto návodu, mohou

způsobit škody, zranění nebo smrtelné úrazy.

- Zásahy, úpravy či neoprávněné změny neodpovídající tomu, co je uvedeno v tomto návodu, s sebou

nesou ztrátu záruky.

- Instalace nebo údržba, které nejsou uvedené v tomto návodu, mohou způsobit škody, zranění nebo

smrtelné úrazy.

- Během montáže zařízení je v pracovním prostoru zakázán přechod nebo přítomnost osob, které nejsou

zapojeny do instalace.

- Pokud budou zařízení nainstalována na kolečkách nebo na sobě, používejte pouze komponenty dodá-

vané společností UNOX a dodržujte montážní pokyny, které jsou součástí balení.

- Protože obalový materiál je potenciálně nebezpečný, udržujte ho mimo dosah dětí nebo zvířat a správně

ho zlikvidujte v souladu s místními předpisy.

- Typový štítek obsahuje důležité technické informace, které jsou nezbytné v případě žádosti o údržbu

nebo opravu zařízení: proto jej nedoporučujeme odstraňovat, poškozovat ani upravovat.

- Nedodržení těchto předpisů může způsobit škody a zranění, i smrtelná, a vede ke ztrátě záruky a osvo-

bozuje společnost UNOX od jakékoli odpovědnosti.

- Instalatér nesmí manipulovat díly chráněné výrobcem nebo jeho zástupcem.

- Děti starší 8 let, osoby se sníženými fyzickými, smyslovými nebo rozumovými schopnostmi či osoby bez

zkušeností nebo nezbytných znalostí mohou používat zařízení jen pod dohledem anebo poté, co byly

instruovány ohledně bezpečného použití zařízení a pochopily s ním související nebezpečí. Děti si nesmí

se zařízením hrát. Čištění a údržbu smí provádět pouze uživatel; tyto činnosti nesmí provádět děti bez

dohledu.

- Pro čištění komponent nebo příslušenství NEPOUŽÍVEJTE proudy vody.

- Pro připojení k vodovodní síti použijte sadu nových spojek dodaných se zařízením. Již použité spojky se

nesmí znovu použít.

- Pro správné elektrické připojení, zařízení musí:

- být zahrnuté do ekvipotenciálního systému v souladu s platnými nařízeními. Toto připojení se musí

provést mezi jinýma zařízeními se svorkou označenou ekvipotenciálním symbolem . Vodič musí

mít maximální průřez 10 mm2 (podle normy CEI EN 60335-2-36) a žlutozelenou barvu;

- musí být povinně připojen k uzemňovacímu vedení sítě (kabel žlutozelené barvy);

- musí být povinně připojen k proudovému tepelnému chrániči podle platného nařízení (0,03 A, typ A);

- musí být povinně připojen k mechanizmu s vícepólovým přerušením, které umožňuje kompletní

odpojení ve stavu III kategorie přetížení.

- Abyste nepoškodili těsnění vozíku, nezasouvejte vozík do prostoru pece pomocí dvířek.

TAB. 3. EVROPSKÉ PLYNY A ODPOVÍDAJÍCÍ AUSTRALSKÉ A NOVOZÉLANDSKÉ PLYNY

TAB. 4. JMENOVITÉ SPOTŘEBY PLYNU (MJ/H)

|EVROPA |AUSTRÁLIE |MINIMÁLNÍ TLAK NA VSTUPU PLY-

NOVÉ PECE (KPA)

G20 ZEMNÍ PLYN (PLYN N) 1,13

G30 BUTAN (PLYN Y) 2,75

G31 PROPAN (PLYN X) 2,75

|MODEL |ZEMNÍ PLYN

(MJ/H) |UNIVERZÁLNÍ PLYN LPG

(MJ/H)

XEVC- 11-GPxM 54 5405

XEVC- 11-GPxM 68,4 68,407

XEBC- EU-GPxM 68,4 68,406

XEVC- 11-GPxM 79,2 79,210

XEVC- 21-GPxM 86,4 86,406

XEBC- EU-GPxM 90 9010

XEVC- 11-GPxM 126 12620

XEVC- 21-GPxM 126 12610

XEVL- 11-GPxS 172,8 172,820

XEBL- EU-GPxS 172,8 172,816

XEVL- 21-GPxS 324 32420

| VLASTNOSTI VODY NA VSTUPU

Vlastnosti vody na vstupu závisí na typu nerezové oceli varné komory, nebo .AISI304 AISI316L

Bez ohledu na typ oceli musí voda:

-mít maximální teplotu ; 30 °C

-být pitná;

-mít minimální hodnotu tlaku a maximálně 150 kPa 600 kPa, doporučený tlak: 200 kPa. (Všechny pece CHEFTOP-BAKERTOP MIND.Maps™

jsou sériově vybaveny redukčním ventilem tlaku).

-mít minimální průtok ;300 l/h

-mít maximální vodivost vody 1000 μS/cm. Je-li vodivost vody vyšší než 1000 μS/cm, vyžaduje se úprava vody určené k produkci vlhkosti.

Kromě těchto vlastností je nutné, aby voda na vstupu splňovala všechny parametry uvedené v následujících kapitolách. Odpovědností

vlastníka zařízení je ujistit se, že voda na vstupu vyhovuje uvedeným speciﬁkům; pokud se hodnoty vody liší od hodnot uvedených níže, je

nutné vodu na vstupu adekvátně upravovat tak, aby byly hodnoty v mezích stanovených pro každý okruh. Použitím vody s parametry, které

neodpovídají uvedeným údajům, se ruší platnost záruky.

PECE XEVC, XECC, XEBC S VARNOU KOMOROU Z OCELI AISI 304

Síť

-Vstup pitné vody: 3/4” NPT,

-Tlak v síti: 22 až 87 psi (doporučeno 29 psi) | 1,5 až 6 barů (doporu-

čeno 2 bary)

Specické vlastnosti vody na vstupu

-Volný chlor ≤ 0,5 ppm

-Chloramin ≤ 0,1 ppm (mg/l)

-pH 7 ÷ 8,5

-Elektrická vodivost = 1000 μS/cm

-Celková tvrdost (TH) ≤ 30 °dH

-Chloridy* ≤ 120 ppm**

Parní okruh: Specické vlastnosti vody na vstupu

-Celková tvrdost (TH) ≤ 8 °dH *

-Chloridy* ≤ 25 ppm**

* tato hodnota se vztahuje na vaření v páře po dobu

1 až 2 hodin denně. Pokud se při hodnotách celkové

tvrdosti ≤ 8°dH stále tvoří vodní kámen, je nutné vodu

ošetřit vhodnými systémy pro odstraňování vodního

kamene; doporučujeme používat systémy na bázi

iontoměničových pryskyřic. Systémy úpravy vody na

bázi polyfosfátů nejsou povoleny. Celkovou tvrdost lze

měřit pomocí soupravy KSTR1082A nebo rovnocenných

přístrojů.

** Maximální obsah chloridů, Cl-, není pevná hodnota,

ale závisí na vypočtené hodnotě NHM (Non Hardness

Measurement)

NHM = EC – (TH** x 30)

EC = elektrická vodivost [μS/cm]

TH = celková tvrdost** [° dH – německé stupně]

NHM ≤ 250 μS/cm

TH < 8 °dH, Cl- ≤ 25 ppm (5 kapek činidla*) Žádná úprava vody

TH ≥ 8 °dH, Cl- ≤ 25 ppm (5 kapek činidla*) UNOX.Pure

Cl- > 25 ppm (5 kapek činidla*) UNOX.Pure-RO

NHM = 250–350 μS/cm Cl- ≤ 20 ppm (4 kapky činidla*) UNOX.Pure

Cl- > 20 ppm (4 kapky činidla*) UNOX.Pure-RO

NHM = 350–450 μS/cm Cl- ≤ 15 ppm (3 kapky činidla*) UNOX.Pure

Cl- > 15 ppm (3 kapky činidla*) UNOX.Pure-RO

NHM = 450–500 μS/cm Cl- ≤ 10 ppm (2 kapky činidla*) UNOX.Pure

Cl- > 10 ppm (2 kapky činidla*) UNOX.Pure-RO

NHM ≥ 500 μS/cm UNOX.Pure-RO

* použijte činidlo ze sady UNOX KSTR1081A ** tvrdost naměřená pomocí sady UNOX KSTR1082A

V případě, že je třeba nainstalovat UNOX.Pure-RO, musí být dodržena následující tabulka:

1 osmóza UNOX.Pure-RO 2 osmózy UNOX.Pure-RO paralelně

1 motor √

2 motory < 15 °dH

< 450 μS/cm > 15 °dH > 450 μS/cm

3 motory < 10 °dH

< 300 μS/cm > 10 °dH > 300 μS/cm
