TECHNICAL SPECIFICATIONS

IN CASE OF ANY QUERY/ISSUE WITH THE PRODUCT, PLEASE REACH OUT TO US AT: SUPPORT@V-TAC.EU

FOR MORE PRODUCTS RANGE, INQUIRY PLEASE CONTACT OUR DISTRIBUTOR OR NEAREST

DEALERS. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B

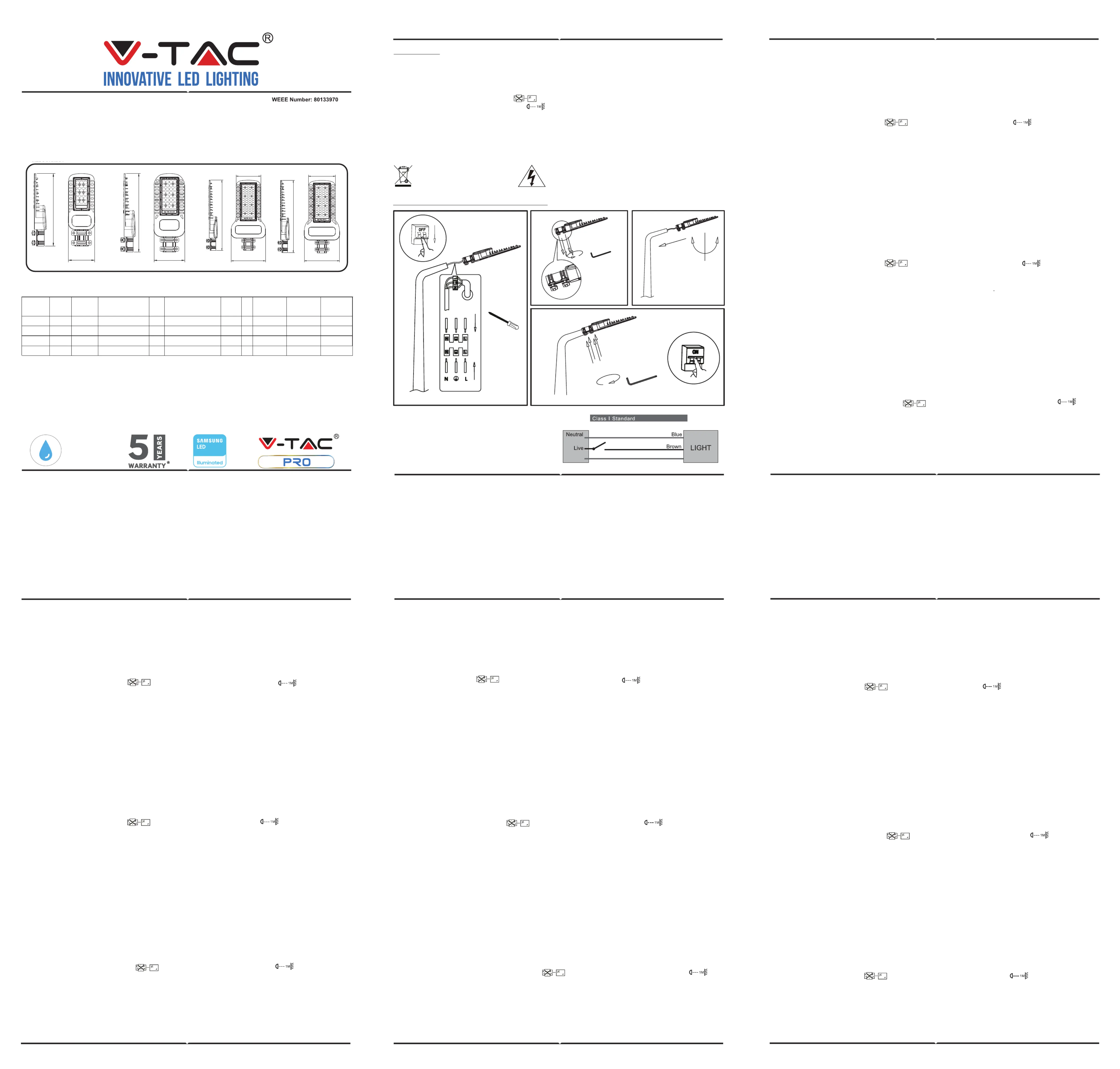

LED STREET LIGHT

INSTALLATION INSTRUCTION

(VT-34ST, VT-54ST, VT-104ST, VT-154ST)

POWER WATTS LUMENS LxWxH(mm) CRI INPUT VOLTAGE

BEAM

ANGLE

DF LIFE TIME

SURGE

PROTECTION

GRADE

MOUNTING

DIAMETER

VT-54ST 50W 6850 LM

VT-34ST 30W 4050 LM >70

>70

AC:120-240V, 50/60Hz

120°

0.9

25,000 Hours

1KV/2KV

2KV/4KV

φ60MM

VT-104ST 100W 13500 LM

0.9

25,000 Hours

φ60MM

VT-154ST 150W 20300 LM

0.9

25,000 Hours

φ60MM

374.8x134.9x62.9mm

434.8x169.9x63mm

534.8x260x64mm

374.8

134.9

434.8

169.9

534.8

260

187.9 199.9

534.8

260

Ground Yellow&Green

1. Switch OFF power before starting the installation.

2. Connect supply wires to luminare as displayed in the

wiring diagram.

3. (a) Pass the cable through mounting adaptor, fix 4

screws on street light by 6mm allen wrench.

(b) Fasten 4 screws against the pole by 6mm allen

wrench.

4.Turn ON the power to Test

INTRODUCTION & WARRANTY

Thank you for selecting and buying V-TAC product. V-TAC will serve you the best. Please read these instructions

carefully before starting the installation and keep this manual handy for future reference. If you have any another

query, please contact our dealer or local vendor from whom you have purchased the product. They are trained and

ready to serve you at the best. The warranty is valid for 5 years from the date of purchase. The warranty does not

apply to damage caused by incorrect installation or abnormal wear and tear. The company gives no warranty

against damage to any surface due to incorrect removal and installation of the product. The products are suitable

for 10-12 Hours Daily operation. Usage of product for 24 Hours a day would void the warranty. This product is

warranted for manufacturing defects only.!

WARNING!

Caution, risk of electric shock.

• Please make sure to turn off the power before starting the installation.

• The light source of this luminaire is not replaceable; when the light source reaches its end

of life the whole luminaire shall be replaced.

• If the external flexible cable or cord of this luminaire is damaged, it shall be exclusively replaced by the

manufacturer or his service agent or a similar qualified person in order to avoid a hazard.

• Replace any cracked protective shield.

• Minimum distance from lighted objects 1m.

• Proper grounding should be ensured throughout the installation.

• Please read through all following instructions before installing the unit.

• User should prepare all the necessary accessories and spare parts

(Spare parts not provided) including junction box.

• The raised lighting must be connected to the earth ground.

• Installation must be performed by a qualified electrician.

Strictly follow these instructions for installing, avoid the intensity of power cable during installing.

This marking indicates that this

product should not be disposed

of with other household wastes.

[FR] INTRODUCTION & GARANTIE

Merci d’avoir choisi et acheté un produit à V-TAC. V-TAC vous offrira le meilleur. Veuillez lire attentivement ces instructions avant de commencer

l’installation et conservez ce manuel à portée de main pour référence ultérieure. Si vous avez d’autres questions, veuillez contacter notre

distributeur ou le fournisseur local auprès duquel vous avez acheté le produit. Ils sont formés et prêts à vous servir au mieux. La garantie est

valable pour une période de 5 ans à compter de la date d’achat. La garantie ne s’applique pas à des dommages causés par une installation

incorrecte ou une usure anormale. La société ne donne aucune garantie pour des dommages causés à une surface en raison d’un enlèvement et

d’une installation incorrects du produit. Les produits sont convenables pour une exploitation quotidienne de 10-12 heures. L’utilisation du produit

pendant 24 heures par jour annule la garantie. Ce produit est couvert par une garantie pour des défauts de fabrication seulement.

! AVERTISSEMENT

• Veuillez mettre hors tension et lire ces instructions avant de commencer l’installation.

• La source lumineuse de ce luminaire n'est pas remplaçable, lorsque la source lumineuse atteint sa fin de vie, le luminaire entier doit être

remplacé.

• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé exclusivement par le fabricant ou son agent de

service ou une personne qualifiée similaire afin d'éviter un danger.

• Une mise à terre appropriée doit être assurée au cours de l’installation.

• Remplacez toute plaque de protection fissurée.

• Veuillez lire toutes les consignes qui suivent avant d’installer l’unité.

• L’utilisateur devra préparer tous les accessoires et pièces de rechange (non fournis), y compris la boîte à bornes.

• L’éclairage surélevé doit être mis à terre.

• Installation ne doit être effectuée que par un électricien certifié.

Suivre strictement ces instructions d’installation, éviter l’intensité du câble d’alimentation au cours de l’installation.

SCHÉMA DE MONTAGE ET DE CÂBLAGE

1. Couper l'alimentation électrique avant de commencer l'installation

2. Raccordez les fils d'alimentation au luminaire comme indiqué dans le schéma de câblage.

3. (a) Faites passer le câble à travers l'adaptateur de montage, fixez 4 vis sur le luminaire à l'aide d'une clé hexagonale de 6 mm. (b) Fixer 4 vis

contre le poteau avec une clé hexagonale de 6 mm.

4. Mettez sous tension pour tester

[DE] EINFÜHRUNG UND GEBRAUCHSANWEISUNG

Wir danken Ihnen, dass Sie ein V-TAC ausgesucht und gekauft haben. V-TAC wird Ihnen die besten Dienste erweisen. Lesen Sie, bitte, diese

Gebrauchsanweisung vor der Montage aufmerksam durch und halten Sie sie für Auskünfte in der Zukunft parat. Sollten Sie weitere Fragen haben,

kontaktieren Sie, bitte, unseren lokalen Händler oderVerkäufer, von dem Sie das Produkt gekauft haben. Sie sind ausgebildet und bereit Sie auf

die bestmögliche Art und Weise zu unterstützen. Die Gewährleistungsfrist beträgt 5 Jahre ab dem Kaufdatum. Die Gewährleistung bezieht sich

nicht auf Schäden, die durch unsachgemäße Montage oder ungewöhnliche Abnutzung und Verschleiß verursacht worden sind. Das Unternehmen

gewährt keine Garantie für durch unsachgemäßen Produktabbau oder unsachgemäße Montage entstandene Schäden an jeglichen Oberflächen.

Die Produkte sind für eine Nutzung von bis zu 10-12 Stunden täglich geeignet. Eine tägliche, 24-stündige Nutzung schließt die Gewährleistung

aus. Diese Gewährleistung gilt nur für Herstellungsmängel.

! WARNUNG

• Bitte schalten Sie die Stromversorgung aus und lesen Sie diese Anleitung, bevor Sie mit der Installation beginnen.

• Die Lichtquelle dieser Leuchte ist nicht austauschbar. Wenn die Lebensdauer der Lichtquelle abgelaufen ist, muss die gesamte Leuchte

ausgetauscht werden.

• Wenn das externe flexible Kabel oder Kabel dieser Leuchte beschädigt ist, darf es ausschließlich vom Hersteller oder seinem Servicemitarbeiter

oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefahr zu vermeiden.

• Während der gesamten Installation muß eine ordnungsgemäße Erdung gewährleistet sein.

• Ersetzen Sie alle rissigen Schutzabdeckungen.

• Lesen Sie, bitte, all die folgenden Anweisungen, bevor Sie das Gerät installieren.

• Der Benutzer sollte alle erforderlichen Zubehör- und Ersatzteile (nicht mitgelieferte Ersatzteile) einschließlich Anschlusskasten vorbereiten.

• Die erhöhte Beleuchtung muss an die geerdete Fläche angeschlossen werden.

• Nur von einem zertifizierten Elektriker installieren lassen

Befolgen Sie diese Installationsanweisungen immer sorgfältig und vermeiden Sie während der Installation die Intensität des Netzkabels.

INSTALLATIONS- UND SCHALTDIAGRAMM

1. Schalten Sie die Stromversorgung aus, bevor Sie mit der Installation beginnen.

2. Schließen Sie die Versorgungskabel wie im Schaltplan angegeben an die Leuchte an.

3. (a) Führen Sie das Kabel durch den Montageadapter und befestigen Sie 4 Schrauben an der Straßenlaterne mit einer 6-mm-Innensechs-

kantschlüssel. (b) Befestigen Sie 4 Schrauben mit einem 6-mm-Innensechskant an der Stange.

4. Schalten Sie das Gerät ein, um den Test durchzuführen.

[BG] ВЪВЕДЕНИЕ И ГАРАНЦИЯ

Благодарим ви, че избрахте и закупихте продукт на Ви-Тек (V-TAC). Ви-Тек (V-TAC) ще ви послужи по най-добрия възможен начин. Моля

прочетете тези инструкции внимателно преди инсталация и съхранявайте ръководството за бъдещи справки. Ако имате други въпроси,

моля свържете се с нашия дилър или с местния търговец, от който сте закупили продукта. Те са обучени и са готови да ви послужат по

най-добрия начин. Гаранцията е валидна за период от 5 години след датата на закупуване. Гаранцията не се прилага по отношение на

щети, причинени поради неправилен монтаж или необичайно износване. Дружеството не предоставя гаранция срещу щети по каквато и да

е повърхност поради неправилното отстраняване и монтаж на продукта. Продуктите са подходящи за 10-12 часа експлоа тация на ден.

Експлоатацията на продукт в продължение на 24 часа води до обезсилване на гаранцията. Гаранцията за този продукт се дава само за

производствени дефекти.

! ПРЕДУПРЕЖДЕНИЕ

• Моля прочетете настоящите инструкции и изключете захранването, преди да започнете монтажа.

• Светлинният източник на това осветително тяло не е сменяем; когато той достигне края на експлоатационния си срок, трябва да се

смени цялото осветително тяло.

• Ако външният гъвкав кабел или кабел на този осветител е повреден, той трябва да бъде заменен изключително от производителя или

неговия сервизен агент или подобно квалифицирано лице, за да се избегне опасност.

• По време на инсталацията трябва да бъде гарантирано надлежно заземяване.

• Сменяйте напуканите предпазители, ако има такива.

• Моля прочете всички инструкции преди да инсталирате устройството.

• Потребителят трябва да подготви всички необходими аксесоари и резервни части (резервните части не са предоставени), включително

разклонителната кутия.

• Повдигнатото осветление трябва да бъде свързано със заземената повърхност.

• Да се инсталира само от сертифициран електротехник.

Спазвайте стриктно тези инструкции за инсталиране, избягвайте интензитета на захранващия кабел по време на инсталация.

МОНТАЖНА И ЕЛЕКТРИЧЕСКА СХЕМА

1. Преди да започнете монтажа, изключете електрозахранването.

2. Свържете захранващите проводници с осветителното тяло, както е показано на електрическата схема.

3. (a) Прокарайте кабела през монтажния адаптер, фиксирайте 4 винта на уличната лампа с помощта на 6mm шестограм. (b) Фиксирайте

4 винта към стълба с помощта на 6mm шестограм.

4. Включете електрозахранването, за да тествате.

• Distance minimale des objets éclairés 1m.

• Mindestabstand zu beleuchteten Objekten 1 m.

• Минимално разстояние от осветявани предмети 1m.

[HR] UVOD I JAMSTVO

Hvala vam, što ste odabrali i kupili tvrtke Vi-Tek (V-TAC). Vi-Tek (V-TAC) će vam poslužiti na najbolji mogući način. Molimo, pažljivo pročitajte ove

upute prije instalacije i spremite upute za buduću uporabu. Ako imate dodatnih pitanja, molimo obratite se našemprodavaču ili lokalnom trgovcu

gdje ste kupili ovaj proizvod. Oni su osposobljeni i spremni vam pomognu na najbolji način. Jamstvo za ovaj proizvod vrijedi za razdoblje od 5

godine, računajući od dana kupnje. Jamstvo se ne odnosi na štetu, nastalu nepravilnom ugradnjom ili neuobičajenim habanjem. Tvrtka ne jamči za

štete koje nastanu po bilo kojoj površini proizvoda, zbog nepravilne demontaže odnosno i ugradnje proizvoda. Ovi proizvodi su prikladni za 10-12

sati rada dnevno. Uporaba proizvod 24 sata dnevno čini ovo jamstvo nevažeće. Jamstvo za ovaj proizvod dano je samo za nedostatke koji su

nastali samo tijekom njegove proizvodnje.

! UPOZORENJE

• Molimo pročitajte ove upute i isključite napajanje prije početka ugradnje.

• Svjetlosno tijelo ove svjetiljke nije zamjenjiv. Kada svjetlosno tijelo dođe do kraja života, treba zamijeniti cijelu

svjetiljku.

Ako su vanjski fleksibilni kabel ili kabel ovog svjetiljke oštećeni, proizvođač ili njegov serviser ili slična kvalificirana osoba zamijenit će ga isključivo

kako bi se izbjegla opasnost.

• Tijekom ugradnje morate osigurati odgovarajuće uzemljenje.

• Zamijenite napuknute osigurače, ako ih ima.

• Molimo, prije ugradnje uređaja prvo pročitajte sve upute.

• Korisnik mora pripremiti cijelu prateću opremu i rezervne dijelove (rezervni dijelovi se ne isporučuju), uključujući i priključnu kutiju.

• Podignuta rasvjeta mora biti spojena na uzemljenu površinu.

• Ugradnja se može obaviti samo od strane ovlaštenog i stručnog električara.

Pažljivo slijedite ove upute za ugradnju, izbjegavajući da radite ako je napajajući kabel uključen.

UGRADNJA I ELEKTRIČNI DIJAGAM OŽIĆENJA

1. Prije početka ugradnje isključite napajanje.

2. Priključite kabele za strujno napajanja na svjetiljku, kao što je prikazano na shemi ožičenja.

3. (a) Provucite kabel kroz adapter za ugradnju, pričvrstite 4 vijka na uličnu svjetiljku koristeći šesterokut od 6 mm. (b) Pričvrstite 4 vijka na stup

pomoću šesterokutnika 6 mm.

4. Uključite strujno napajanje da bi izvršili testiranje.

[PT] INTRODUÇÃO E GARANTIA

Agradecemos que escolheu e adquiriu o produto da V-TAC. A V-TAC irá servir-lhe da melhor maneira possível. Por favor, leia atentamente estas

instruções antes da instalação e mantenha este manual para referência no futuro. Se tiver outras dúvidas, entre em contacto com o nosso

revendedor ou comerciante local de quem adquiriu o produto. Eles são formados e estão prontos para lhe serem úteis da melhor maneira possível.

A garantia é válida por um período de 5 anos a partir da data de compra. A garantia não se aplica a danos causados devido a uma instalação

incorrecta ou desgaste invulgar. A empresa não dá nenhuma garantia por danos de qualquer superfície devido à inadequada remoção e instalação

do produto. Os produtos são apropriados para exploração durante 10-12 horas por dia. A exploração do produto durante 24 horas leva à

invalidação da garantia. Este produto tem uma garantia apenas para defeitos de fabricação.

! ADVERTÊNCIA

• DESLIGAR a alimentação antes de iniciar!

• A fonte de luz desta iluminação não é intercambiável; quando atingir o fim de sua vida útil, toda a luminária deve ser

substituída.

• Se o cabo flexível externo ou cabo desta luminária estiver danificado, deve ser substituído exclusivamente pelo fabricante ou seu agente de

serviço ou pessoa similarmente qualificada, a fim de evitar perigos.

• O aterramento adequado deve ser assegurado durante toda a instalação.

• Substitua os protetores rachados, se houver.

• Por favor, leia todas as instruções antes de instalar o dispositivo.

• O usuário deverá preparar todos os acessórios e as peças de reposição necessários (as peças de reposição não são fornecidas), inclusive com a

caixa de distribuição.

• A iluminação elevada deve ser conectada à superfície ligada à terra.

• Instalar apenas por um electricista autorizado.

Siga estritamente estas instruções de instalação, evite a intensidade do cabo de alimentação durante a instalação.

INSTALAÇÃO E DIAGRAMA DE FIAÇÃO

1. Antes de começar a instalação, desligue a fonte de alimentação.

2. Conecte os cabos de alimentação à iluminação, conforme mostrado no diagrama de fiação.

3. (a) Passe o cabo pelo adaptador de montagem, aperte os 4 parafusos na lâmpada da rua com uma chave allen de 6 mm. (b) Fixe 4 parafusos

no poste ao usar uma chave allen de 6 mm.

4. Ligue a alimentação para provar.

[ES] INTRODUCCIÓN Y GARANTÍA

Le agradecemos que p1-ha elegido y adquirido la V-TAC. V-TAC le servirá del mejor modo posible. Pedimos que antes de comenzar la instalación lea

atentamente las presentes instrucciones y las guarde en un lugar adecuado para consultas próximas. En caso de dudas o preguntas, póngase, por

favor, en contacto con el representante o suministrador más cercano de quien p1-ha comprado el producto. Él será debidamente instruido y dispuesto

para atenderle de la mejor manera posible. La garantía tendrá una duración de 5 años, contados a partir de la fecha de la compra. La garantía no

será aplicable a daños ocasionados por instalación incorrecta o gasto inhabitual. La empresa no otorgará garantía para daños de superficies de

cualquier tipo generados por su eliminación e instalación incorrectas. Los productos tendrán explotación adecuada durante unas 10-12 horas

diarias. La explotación de 24 horas diarias llevará a la anulación de la garantía. La garantía cubrirá solo defectos de producción de fábrica.

! IMPORTANTE!

• Apague la alimentación y lea estas instrucciones antes de empezar la instalación.

• La fuente de luz de esta iluminación no es intercambiable; Cuando llega al final de su vida útil, se debe reemplazar

toda la iluminación.

• Si el cable flexible externo o el cordón de esta luminaria está dañado, deberá ser reemplazado exclusivamente por el fabricante o su agente de

servicio o una persona calificada similar para evitar un peligro.

• Se debe garantizar una conexión a tierra adecuada durante la instalación.

• Reemplace los protectores grietados, si los hay.

• Lea todas las instrucciones antes de instalar la unidad.

• El usuario debe preparar todos los accesorios y piezas de repuesto necesarias (las piezas de repuesto no están provistas), inclusive la caja de

conexiones.

• La iluminación posicionada en lo alto debe estar conectada a la superficie puesta a tierra.

• Instalar solo por un electricista certificado

Siga estrictamente estas instrucciones de instalación y evite la intensidad de la alimentación eléctrica durante la instalación.

INSTALACIÓN Y DIAGRAMA DE CABLEADO

1. Antes de empezar la instalación, desconecte la fuente de alimentación.

2. Conecte los cables de alimentación a la iluminación como se muestra en el diagrama de cableado.

3. (a) Pase el cable a través del adaptador de montaje, fije los 4 tornillos de la farola con una llave allen de 6 mm. (b) Fije 4 tornillos al poste

usando una llave allen de 6 mm.

4. Conecte la alimentación para probar.

[PL] WSTĘP I GWARANCJAD

Dziękujemy za wybór i zakup produktu V-TAC. V-TAC będzie Ci służył najlepiej. Prosze przeczytać tę instrukcje uważnie przed przystąpieniem do

zainstalowania i zachować ją do użytku w przyszłości. Jeśli masz jakieś pytania, proszę skontaktować się z naszym Przedstawicielem lub z dystrybu-

torem, od którego kupiłeś produkt. Oni sa przeszkoleni i gotowi udzielić Ci pomocy. Gwarancja ważna jest 5 lata od zakupu. Gwarancja nie obejmuje

uszkodzeń wynikających z niewłaściwego zainstalowania lub nadzwyczajnego zużycia. Spółka nie ponosi odpowiedzialności za ewentualne szkody

spowodowane na powierzchniach podczas instalacji lub deinstalacji. Łączny czas świecenia opraw w ciągu doby nie może przekroczyć 10-12 godzin,

24-godzinna eksploatacja produktu prowadzi do unieważnienia gwarancji. Gwarancja obejmuje jedynie wady powstałe z przyczyn tkwiących w

produkcie.

! OSTRZEŻENIE

• WYŁĄCZYĆ zasilanie przed przystąpieniem do instalacji!

• Źródło światła oprawy oświetleniowej nie jest wymienne; po osiągnięciu końca jego okresu użytkowania należy

wymienić całą oprawę świetleniową.

• W przypadku uszkodzenia zewnętrznego przewodu elastycznego lub przewodu tej oprawy, w celu uniknięcia niebezpieczeństwa, może on zostać

wymieniony wyłącznie przez producenta lub jego przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę.

• Instalacja powinna być wykonywana wyłącznie przez elektrotechnika posiadającego

certyfikat.dado!

• Należy wymienić pęknięte bezpieczniki

w razie zaistnienia takich.

• Przed zainstalowaniem urządzenia przeczytaj wszystkie poniższe instrukcje.

• Użytkownik powinien przygotować wszystkie niezbędne akcesoria i części zamienne (części zamienne nie są dostarczane), w tym skrzynkę

przyłączeniową.

• Podniesione oświetlenie musi być podłączone do uziemienia.

• Instalacja musi być wykonywana tylko przez uprawnionego elektryka.

Ściśle przestrzegaj niniejszych instrukcji instalacji, unikaj natężenia kabla zasilającego podczas instalacji.

SCHEMAT INSTALACJI I MONTAŻOWY

1. Przed rozpoczęciem montażu odłącz zasilanie.

2. Podłącz przewody zasilające do oprawy oświetleniowej, jak pokazano na schemacie okablowania.

3. (a) Przełóż kabel przez adapter montażowy, przykręć 4 śruby na latarni ulicznej sześciokątem 6 mm. (b) Przymocuj 4 śruby do słupa za pomocą

sześciokąta 6 mm.

4. Włącz zasilanie elektryczne, aby przetestować sprzęt.

[RO] INTRODUCERE, GARANŢIA

Vă mulţumim că aţi ales şi v-aţi cumpărat acest produs de V-TAC. V-TAC vă va fi de un mare folos, utilizându-l în modul cel mai potrivit posibil. Vă

rugăm să citiţi .aceste instrucţiuni cu atenţie, înainte să începeţi instalarea, şi păstraţi-le pentru că s-ar putea să fie necesar să le recitiţi. Dacă aveţi şi

alte întrebări, luaţi legătură cu dealer-ul nostru sau cu comerciantul de la care v-aţi achiziţionat produsul. Aceştia sunt bine instruiţi şi întotdeauna

sunt disponibili să vă servească în modul cel mai bun posibil. Garanţia este valabilă pe un termen de 5 ani din data achiziţionării produsului. Garanţia

însă nu se aplică cu privire la daunele cauzate de instalare incorectă sau care rezultă din uzura anormală de utilizare. Societatea nu acordă garanţie

pentru daune produse pe suprafeţe, indiferent de tipul acestora, care se datorează îndepărtării sau montării incorecte a produsului. Aceste produse

sunt potrivite pentru exploatare continuă timp de 10-12 ore pe zi. Exploatarea produsului timp de 24 de ore fără întrerupere, poate duce la pierderea

garanţiei. Pentru acest produs, garanţia se acordă numai pentru defecte de fabricaţie.

! AVERTIZARE

• DECONECTAŢI alimentarea cu energie electrică înainte să începeţi instalarea!

• Sursa de lumină a acestui corp de iluminat nu poate fi înlocuit; când ajunge la sfârșitul duratei de funcționare, întregul corp de iluminat trebuie

înlocuit.

• Dacă cablul sau cablul flexibil extern al acestui corp de iluminat este deteriorat, acesta trebuie înlocuit exclusiv de către producător sau agentul său

de service sau de o persoană similară calificată pentru a evita un pericol.

• În timpul instalării, trebuie asigurată o bună legare la pământ.

• Schimbaţi-i pe protectorii crăpaţi, dacă este cazul.

• Vă rugăm să citiți toate instrucțiunile înainte să instalați dispozitivul.

• Utilizatorul trebuie să pregăteasxă toate accesoriile și piesele necesare (piese de schimb nu sunt furnizate), inclusiv cutia de joncțiune.

• Corpul de iluminat suspendat trebuie conectat la linia împîmântată.

• A se instala numai de către un electrician autorizat.

Respectați cu strictețe aceste instrucțiuni de instalare, evitați intensitatea cablului

de alimentare în timpul instalării.

SCHEMA ELECTRICĂ ŞI DE MONTAJ

1. Înainte să începeţi montarea, deconectaţi alimentarea cu energie electrică.

2. Conectaţi cablurile de alimentare la corpul de iluminat, conform celor indicate în schema electrică.

3. (a) Introduceţi cablul în adaptorul de montaj, fixaţi 4 şuruburi pe lampa stradală cu ajutorul unei şurubelniţe hexagonale 6mm. (b) Fixaţi pe stâlp

cele 4 şuruburi, cu o şurubelniţa hexagonală de 6mm.

4. Conectaţi alimentarea cu energie electrică ca să realizaţi testul.

[CZ] ÚVOD A ZÁRUKA

Děkujeme, že jste si vybrali a koupili výrobek firmy V-TEK (V-TAC). V-TEK (V-TAC) vám nabízí ty nejlepší výrobky. Před zahájením instalace si prosím

pečlivě přečtěte tyto pokyny a uschovejte si tento návod pro budoucí použití. Pokud máte další dotazy, obraťte se na našeho prodejce nebo místního

obchodního zástupce, od kterého jste výrobek zakoupili. Oni jsou vyškoleni a jsou vám k dispozici pro všechny vaše potřeby. Záruka je platná po

dobu 5 let od data zakoupení. Záruka se nevztahuje na škody způsobené nesprávnou instalací nebo atypickým opotřebením. Společnost neposkytuje

záruku na poškození na jakémkoli povrchu kvůli neodbornému odstranění a instalaci výrobku. Výrobky jsou vhodné pro 10-12 hodin každodenní

využívaní. Používání výrobku během 24 hodin denně ruší platnost záruky. Výrobek má záruku pouze pro výrobní vady.

! VAROVÁNÍ

• VYPNĚTE elektřinu, než začnete!

• Světelný zdroj tohoto svítidla nelze vyměnit, jakmile světelný zdroj dosáhne svého konce životnosti, mělo by se

vyměnit celé svítidlo.

• Pokud je externí flexibilní kabel nebo kabel tohoto svítidla poškozen, musí být vyměněn výhradně výrobcem nebo jeho servisním zástupcem nebo

podobnou kvalifikovanou osobou, aby se předešlo riziku.

• Po celou dobu instalace musí být zajištěno řádné uzemnění.

• Vyměňte veškerý prasklý ochranný štít.

• Prosím, přečtěte si všechny pokyny před instalací nařízení.

• Uživatel by si měl připravit předem veškeré příslušenství a vše náhradní díly (náhradní díly nejsou součástí dodávky), včetně rozbočovací krabice.

• Osvětleníq nainstalované ve výšce, musí být připojeno k uzemněnému povrchu.

• Instalaci smí provádět pouze kvalifikovaný elektrikář.

Dodržujte přísně tyto pokyny na instalaci a během instalace se vyvarujte živého napájecího kabelu.

INSTALACE A SCHÉMA ZAPOJENÍ

1. Před zahájením instalace vypněte napájení.

2. Připojte napájecí kabely k svítidlu podle schématu zapojení.

3. (a) Protáhněte kabel montážním adaptérem, upevněte 4 šrouby na pouličním osvětlení šestihranným klíčem o průměru 6 mm. (b) Pomocí

šestihranného imbusového klíče upevněte 4 šrouby k sloupu 6mm.

4. Zapněte napájení a otestujte jej.

[HU] BEVEZETÉS ÉS GARANCIA

Köszönjük, hogy választotta és megvásárolta a V-TAC terméket. V-TAC nyújtja Önnek a legjobb szolgáltatást. Kérjük, a szerelés előtt figyelmesen

olvassa el ezeket az utasításokat és óvja ezt a kézikönyvet későbbi használatra. Ha további kérdései vannak, kérjük, forduljon forgalmazójához

vagy helyi eladójához, akitől megvásárolta a terméket. Ők képzettek és készek a legjobb szolgálatra. A jótállás a vásárlás napjától számítva 5 évig

érvényes. A garancia nem vonatkozik a helytelen szerelés vagy az abnormális kopás okozta károkra. A cég nem vállal semmilyen garanciát a

felület károsodásáért, a termék helytelen eltávolításáért és szereléséért. A termékek 10-12 órás napi üzemeltetésre alkalmasak. A termék napi 24

órás felhasználása érvényteleníti a garanciát. Ez a termék garanciája csak a gyártási hibákra vonatkozik.

FIGYELMEZTETÉS:

• Kérjük, a szerelés megkezdése előtt kapcsolja ki az áramellátást és olvassa el ezt az útmutatót.

• Ennek a lámpatestnek a fényforrása nem cserélhető ki, amikor a fényforrás eléri az élettartamát, az egész lámpatestet

ki kell cserélni.

• Ha ennek a lámpatestnek a külső hajlékony kábele vagy zsinórja megsérül, a veszély elkerülése érdekében kizárólag a gyártó, szervizképviselője

vagy hasonló képesítéssel rendelkező személy cserélheti ki.

• A szerel;s során biztosítani kell a megfelelő földelést.

• Cserélje ki a repedt védőpajzsot

• Olvassa el az összes utasítást a készülék szerelése előtt.

• A felhasználónak elő kell készítenie a szükséges tartozékokat és pótalkatrészeket (nem szállított),beleértve a csatlakozódobozt is.

• Az emelt világítást a földeléshez kell csatlakoztatni.

• Csak szakképzett villanyszerelő szerelje fel.

Szorosan kövesse a szerelési utasításokat, kerülje a tápkábel intenzitását a szerelés alatt.

TELEPÍTÉSI ÉS BEKÖTÉSI RAJZ

1. Kapcsolja ki a tápellátást a szerelés megkezdése előtt.

2. Csatlakoztassa a tápvezetékeket a lámpatesthez a kapcsolási rajz szerint.

3. (a) Vezesse át a kábelt a szerelő adapteren keresztül, rögzítsen 4 csavart az utcai lámpához 6 mm-es imbuszkulccsal. (b) Rögzítse 4 csavart az

oszlophoz 6 mm-es imbuszkulccsal.

4. Kapcsolja BE a tesztelést.

[IT] INTRODUZIONE E GARANZIA

Grazie per aver scelto e acquistato il prodotto della V-TAC. La V-TAC Le servirà nel miglior modo possibile. Si prega di leggere attentamente queste

istruzioni prima di iniziare l’installazione e di conservare questo manuale a portata di mano per riferimenti futuri. In caso di qualunque altra

domanda si prega di contattare il nostro rivenditore o il distributore locale da chi è stato acquistato il prodotto. Loro sono addestrati e pronti a

servirla nel miglior modo possibile. La garanzia è valida per 5 anni dalla data d’acquisto. La garanzia non si applica ai danni provocati dall’installazi-

one errata o dall’usura anomala. L’azienda non fornisce alcuna garanzia per danni a qualsiasi superficie a causa della rimozione e dell’installazione

errata del prodotto. I prodotti sono adatti per 10-12 ore di funzionamento quotidiano. L’utilizzo del prodotto per 24 ore al giorno annulla la

garanzia. La garanzia di questo prodotto è valida soltanto per difetti di fabbricazione.

! ATTENZIONE

• Spegnere l'elettricità prima di iniziare!

• La sorgente luminosa di questo apparecchio di illuminazione non è sostituibile, quando la sorgente luminosa raggiunge

la fine della sua vita utile l’intero apparecchio di illuminazione deve essere sostituito.

• Se il cavo flessibile esterno o il cavo di questo apparecchio di illuminazione è danneggiato, deve essere sostituito esclusivamente dal produttore o

dal suo agente di servizio o da una persona qualificata simile al fine di evitare rischi.

• Durante l'installazione, deve essere garantita una messa a terra adeguata.

• Sostituire l’eventuale schermo protettivo rotto.

• Si prega di leggere tutte le istruzioni prima di installare l'unità.

• L'utente deve preparare tutti gli accessori e le parti di ricambio necessari (parti di ricambio non vengono fornite) inclusa la scatola di giunzione.

• L'illuminazione rialzata deve essere collegata alla superficie collegata a terra.

• Installare soltanto da un elettricista certificato.

Seguire scrupolosamente queste istruzioni per l'installazione, evitare il cavo di alimentazione durante l'installazione.

INSTALLAZIONE E SCHEMA ELETTRICO

1. Disattivare l'alimentazione prima di iniziare l'installazione.

2. Collegare i cavi di alimentazione all'apparecchio come mostrato nello schema elettrico.

3. (a) Passare il cavo attraverso l'adattatore di montaggio, fissare le 4 viti sul lampione con una chiave a brugola da 6 mm. (b) Fissare le 4 viti

all'asta con una chiave a brugola da 6 mm.

4. Attivare l'alimentazione per eseguire il test.

[EL] ΕΙΣΑΓΩΓΗ - ΕΓΓΥΗΣΗ

Σας ευχαριστούμε για το ότι επιλέξατε και αγοράσατε το προϊόν της Βι-ΤΑΚ(V-TAC). Η Βι-ΤΑΚ (V-TAC) θα σας εξυπηρετήσει με τον καλύτερο

δυνατό τρόπο. Παρακαλούμε να διαβάσετε προσεκτικά τις οδηγίες μας προτού τοποθετήσετε και διατηρήστε τις οδηγίες για τη μετέπειτα ενημέρωσή

σας. Αν έχετε άλλα ερωτήματα και απορίες, παρακαλούμε να έλθετε σε επαφή με τον προμηθευτή μας ή με τον εγχώριο έμπορο από τον οποίο

αγοράσατε το προϊόν. Αυτοί εκπαιδεύτηκαν κατάλληλα και είναι πρόθυμοι να σας εξυπηρετήσουν με τον καλύτερο τρόπο. Η εγγύηση ισχύει για

περίοδο 5 ετών από την ημερομηνία της αγοράς. Η εγγύηση δεν εφαρμόζεται σε περίπτωση που προκληθούν ζημιές εξαιτίας λάθος τοποθέτησης ή

ασυνήθιστης φθοράς. Η εταιρεία δεν παρέχει εγγύηση για ζημιές σε οποιαδήποτεεπιφάνεια εξαιτίας τις λάθος απομάκρυνσης ή τοποθέτησης του

προϊόντος. Τα προϊόντα είναι κατάλληλα για χρήση 10-12 ωρών την ημέρα. Η χρήση του προϊόντος επί 24 ώρες έχει ως αποτέλεσμα την ακύρωση

της εγγύησης. Η εγγύηση του προϊόντος αφορά μόνο τα ελαττώματα της παραγωγής.

! ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• ΚΛΕΙΣΤΕ την ηλεκτροδότηση προτού αρχίσετε!

• Η φωτεινή πηγή αυτού του φωτιστικού δεν είναι εναλλάξιμη. Όταν φτάσει στο τέλος της διάρκειας ζωής του, πρέπει

να αντικατασταθεί ολόκληρο το φωτιστικό σώμα.

• Εάν το εξωτερικό εύκαμπτο καλώδιο ή το καλώδιο αυτού του φωτιστικού έχει υποστεί ζημιά, θα αντικατασταθεί αποκλειστικά από τον

κατασκευαστή ή τον αντιπρόσωπό του ή από παρόμοιο εξειδικευμένο άτομο, προκειμένου να αποφευχθεί ο κίνδυνος.

• Κατά την τοποθέτηση πρέπει να εξασφαλιστεί η δέουσα γείωση.

• Αντικαταστήστε τις ραγισμένες ασφάλειες, εάν υπάρχουν τέτοιες.

• Παρακαλώ διαβάστε όλες τις οδηγίες προτού τοποθετήσετε τη συσκευή.

• Ο χρήστης πρέπει να προετοιμάσει όλα τα απαραίτητα αξεσουάρ και τα εξαρτήματα (τα εξαρτήματα δεν έχουν προμηθευτεί) συμπεριλαμβανομένου

του πίνακα διανομής.

• Ο ανασηκωμένος φωτισμός πρέπει να συνδεθεί με τη γειωμένη επιφάνεια.

• Η τοποθέτηση να γίνει μόνο από πιστοποιημένο ηλεκτρολόγο.

Ακολουθήστε πιστά τις παρούσες οδηγίες τοποθέτησης, αποφύγετε την ένταση του καλωδίου τροφοδότησης κατά την διάρκεια της τοποθέτησης.

ΔΙΑΓΡΑΜΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΗΛΕΚΤΡΙΚΟ ΔΙΑΓΡΑΜΜΑ

1. Απενεργοποιήστε την τροφοδοσία πριν ξεκινήσετε την εγκατάσταση.

2. Συνδέστε τα καλώδια τροφοδοσίας στο φωτιστικό όπως φαίνεται στο διάγραμμα καλωδίωσης.

3. (α) Περάστε το καλώδιο μέσω του προσαρμογέα εγκατάστασης, στερεώστε τις 4 βίδες στο λαμπτήρα του δρόμου χρησιμοποιώντας ένα εξάγωνο

6 mm. (β) Στερεώστε τις 4 βίδες στην κολόνα χρησιμοποιώντας ένα εξάγωνο 6 mm.

4. Ενεργοποιήστε την τροφοδοσία για δοκιμή.

• Minimalna udaljenost od osvijetljenih predmeta 1m.

• Distância mínima de objetos iluminados 1m.

• Distancia mínima de objetos iluminados 1 m.

• Minimális távolság a megvilágított tárgyaktól 1m.

• Distanza minima dagli oggetti illuminati 1 m.

• Ελάχιστη απόσταση από φωτιζόμενα αντικείμενα 1m.

• Minimalna odległość od oświetlanych

obiektów stanowi 1m.

• Distanţa minimă de la obiecte de iluminat – 1m.

• Minimální vzdálenost od osvětlených objektů 1 m.

INSTALLATION & WIRING DIAGRAM

BROWNY/GBLUE

2 3

IP65

RATING

Produkt Specifikationer

Mærke:	V-TAC
Kategori:	Lettelse
Model:	VT-104ST

Har du brug for hjælp?

Hvis du har brug for hjælp til V-TAC VT-104ST stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Lettelse V-TAC Manualer

V-TAC VT-1253S Manual

6 September 2024

6 September 2024

6 September 2024

6 September 2024

6 September 2024

V-TAC VT-139ST-S Manual

5 September 2024

V-TAC VT-8624S Manual

5 September 2024

V-TAC VT-8618S Manual

5 September 2024

V-TAC VT-8618 Manual

5 September 2024

V-TAC VT-8630 Manual

5 September 2024

Lettelse Manualer

Nyeste Lettelse Manualer

Goobay 30780 Manual

15 Oktober 2024

Livarno IAN 94799 Manual

15 Oktober 2024

Astro Denia Manual

13 Oktober 2024

Brennenstuhl HARLON 2000 M Manual

8 Oktober 2024

Neewer SRP18C Manual

7 Oktober 2024

Crivit IAN 283689 Manual

7 Oktober 2024

BeamZ 150.590 Manual

5 Oktober 2024

BeamZ 150.780 Manual

5 Oktober 2024

BeamZ 150.371 IGNITE180 LED Spot Manual

5 Oktober 2024

BeamZ 151.341 BT430 PAR Manual

5 Oktober 2024
