Unità di connessione 13 A 250 V~ con interruttore 2P,

uscita per cavo, fusibile di protezione, completa di sup-

porto per installazione in scatole quadrate BS, da com-

pletare con placca 3 moduli BS.

Eikon 20049.L - Arké 19049.L - Plana 14019.L: spia lumi-

nosa fornita.

Eikon 20049 - Arké 19049 - Plana 14049: spia luminosa

non fornita.

• Per sostituire o per inserire la spia luminosa (00930), proce-

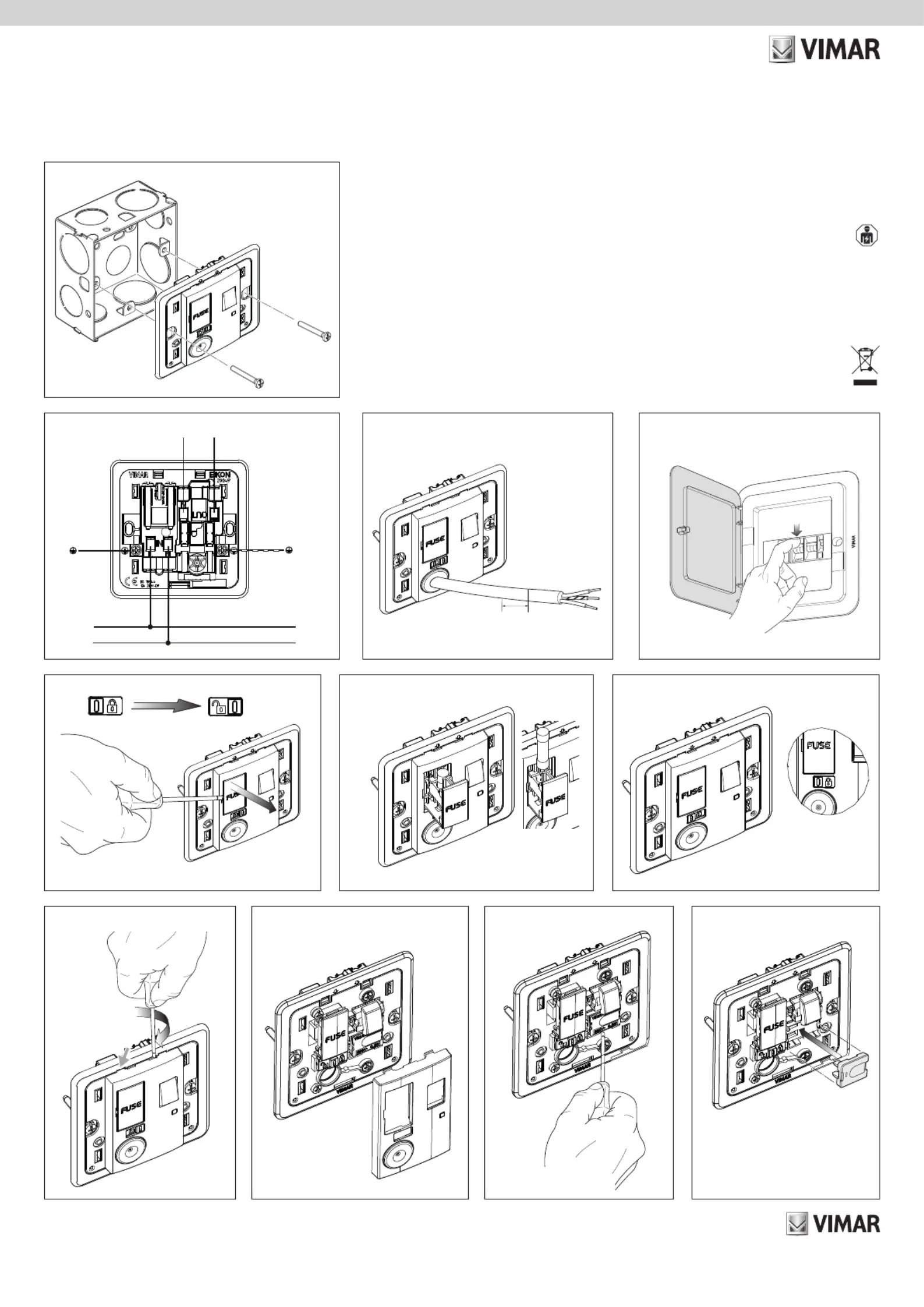

dere come illustrato nelle fig. 8, 9, 10 e 11.

• Per sostituire o per inserire il fusibile, procedere come illu-

strato nelle fig. 4, 5, 6 e 7.

• I morsetti sono adatti a conduttori rigidi o flessibili (3x2,5

mm², 3x4 mm², 2x6 mm²).

• Diametro del foro: max 11 mm.

• L’unità di connessione va installata su scatola BS4662 con

profondità 25 mm.

REGOLE DI INSTALLAZIONE.

• L’installazione deve essere effettuata da personale qualificato

con l’osservanza delle disposizioni regolanti l’installazione

del materiale elettrico in vigore nel paese dove i prodotti

sono installati.

• Prima di operare sull’impianto togliere la tensione agendo

sull’interruttore generale (fig. 4).

CONFORMITÀ NORMATIVA.

Direttiva BT. Direttiva RoHS. Norme BS , EN 50581.1363-4

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto

potrebbe contenere tracce di piombo.

Connection unit 13 A 250 V~ with 2P switch, cable outlet,

protection fuse, complete with built-in mounting frame

for installation in square BS boxes, to be completed with

3-module BS cover plate.

Eikon 20049.L - Arké 19049.L - Plana 14019.L: indicator

unit supplied.

Eikon 20049 - Arké 19049 - Plana 14049: indicator unit not

supplied.

• To replace or insert the indicator unit (00930), proceed as

illustrated in figures 8, 9, 10 e 11.

• To replace or insert the fuse, proceed as illustrated in fig.

4, 5, 6 and 7.

• Each terminal is suitable for rigid or flexible conductors

(3x2,5 mm², 3x4 mm², 2x6 mm²).

• Hole diameter: max 11 mm.

• Suitable for BS4662 1-GANG MOUNTING BOX with 25

mm depth.

INSTALLATION RULES.

• Installation should be carried out by qualified personnel

in compliance with the current regulations regarding the

installation of electrical equipment in the country where the

products are installed.

• Disconnect the mains acting on the main switch before

operating on the system (fig. 4).

CONFORMITY.

LV Directive. RoHS Directive. Standards BS , EN 50581.1363-4

REACH (EU) Regulation no. 1907/2006 – Art.33. The product

may contain traces of lead.

Unité de connexion 13 A 250 V~ avec interrupteur 2P, sor-

tie pour câble, fusible de protection, avec support incor-

poré pour installation en boîtes carrées BS, à compléter

avec la plaque 3 modules BS.

Eikon 20049.L - Arké 19049.L - Plana 14019.L: voyant

lumineux fourni.

Eikon 20049 - Arké 19049 - Plana 14049: voyant lumineux

non fourni.

• Pour remplacer ou pour insérer le voyant lumineux (00930),

procéder comme illustré sur les figures 8, 9, 10 et 11.

• Pour remplacer ou pour insérer le fusible, procéder comme

illustré sur les fig. 4, 5, 6 et 7.

• Les bornes sont adaptées pour des conducteurs rigides ou

flexibles (3x2, 5 mm², 3x4 mm², 2x6 mm²).

• Diamètre du trou: max 11 mm.

• L’unité de connexion doit être installé sur une boîte avec une

profondeur de 25 mm BS4662.

RÈGLES D’INSTALLATION.

• L’installation doit être confiée à des personnel qualifiés et

exécutée conformément aux dispositions qui régissent

l’installation du matériel électrique en vigueur dans le pays

concerné.

• Couper l’alimentation en agissant sur l’interrupteur général

avant d’intervenir sur l’installation (fig. 4).

CONFORMITÉ AUX NORMES.

Directive BT. Directive RoHS. Normes , EN 50581.1363-4

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit

pourrait contenir des traces de plomb.

Unidad de conexión de 13 A 250 V~ con interruptor 2P,

salida para cable y fusible de protección, con soporte

incorporado para la instalación en cajas cuadradas BS,

por completar con placa de 3 módulos BS.

Eikon 20049.L - Arké 19049.L - Plana 14019.L: testigo

luminoso suministrado de serie.

Eikon 20049 - Arké 19049 - Plana 14049: testigo luminoso

no suministrado de serie.

• Para sustituir o montar el testigo luminoso (00930), proceder

de la manera ilustrada en las figuras 8, 9, 10 y 11.

• Para montar o sustituir el fusible, proceder de la manera

ilustrada en las figs. 4, 5, 6 y 7.

• Los terminales son adecuadas para conductores rígidos o

flexibles (3x2, 5 mm², 3x4 mm², 2x6 mm²).

• Diámetro del cable: max 11 mm.

• La unidad de conexión debe estar instalada en una caja con

una profundidad de 25 mm BS4662.

NORMAS DE INSTALACIÓN.

• La instalación debe ser realizada por personal cualificado cum-

pliendo con las disposiciones en vigor que regulan el montaje

del material eléctrico en el país donde se instalen los productos.

• Antes de realizar cualquier conexión, cortar la alimentación

de corriente mediante el interruptor general (fig. 4).

CONFORMIDAD NORMATIVA.

Directiva BT. Directiva RoHS. Normas BS , EN 50581.1363-4

Reglamento REACH (UE) n. 1907/2006 – art.33. El producto

puede contener trazas de plomo.

Anschlusseinheit 13 A 250 V~ mit 2-poligem Schalter,

Kabelausgang, Schmelzsicherung, mit Einbaurahmen

für die Installation in quadratischen BS-Gehäusen, zur

Ergänzung mit Abdeckrahmen für 3 BS-Module.

Eikon 20049.L - Arké 19049.L - Plana 14019.L: Kontrolllampe

im Lieferumfang enthalten.

Eikon 20049 - Arké 19049 - Plana 14049: Kontrolllampe

nicht im Lieferumfang enthalten.

• Zum Auswechseln oder Einsetzen der Kontrolllampe (00930)

vorgehen wie auf den Abbildungen 8, 9, 10 und 11 dargestellt.

• Zum Auswechseln bzw. Einsetzen der Schmelzsicherung

vorgehen wie auf den Abbildungen 4, 5, 6 und 7 dargestellt.

• Die Klemmen sind für starre oder flexible Leiter

(3x2,5mm²,3x4mm²,2x6 mm²).

• Lochdurchmesser: max 11 mm.

• Die Anschlusseinheit sollte BS4662 installiert werden auf

einem Feld mit einer Tiefe von 25 mm Jahren.

INSTALLATIONSVORSCHRIFTEN.

• Die Installation muss durch Fachpersonal gemäß den im

Anwendungsland des Geräts geltenden Vorschriften zur

Installation elektrischen Materials erfolgen.

• Vor der Arbeit auf den Abbau der Spannungen, die auf das

Haupt (Abb. 4).

NORMKONFORMITÄT.

Richtlinie BT. Richtlinie RoHS. Normen , EN 50581.BS 1363-4

REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das

Erzeugnis kann Spuren von Blei enthalten.

Μονάδα σύνδεσης 13 A 250 V~ με διακόπτη 2P, έξοδο

για καλώδιο, ασφάλεια προστασίας, με στήριγμα για

εγκατάσταση σε τετράγωνα κουτιά BS, συμπληρώνεται

με πλάκα 3 μονάδων BS.

Eikon 20049.L - Arké 19049.L - Plana 14019.L: ενδεικτική

λυχνία παρέχεται.

Eikon 20049 - Arké 19049 - Plana 14049: ενδεικτική λυχνία

δεν παρέχεται.

• Για να αντικαταστήσετε ή να τοποθετήσετε την ενδεικτική

λυχνία (00930), ακολουθήστε τη διαδικασία που φαίνεται στις

εικόνες 8, 9, 10 και 11.

• Για να αντικαταστήσετε ή για να τοποθετήσετε την ασφάλεια,

ακολουθήστε τη διαδικασία που παρουσιάζεται στις εικόνες

4, 5, 6 και 7.

• Οι τερματικοί σταθμοί είναι κατάλληλα για άκαμπτων ή

εύκαμπτων αγωγών (3x2, 5 mm², 3x4 mm², 2x6 mm²).

• Διάμετρος της τρύπας: max 11 mm.

• Η μονάδα σύνδεσης θα πρέπει να εγκατασταθεί σε ένα

πλαίσιο με ένα βάθος 25 mm BS4662.

ΚΑΝΟΝΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ.

• Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο

προσωπικό σύμφωνα με τους κανονισμούς που διέπουν την

εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύουν στη

χώρα όπου εγκαθίστανται τα προϊόντα.

• Πριν από την εργασία για την άρση της έντασης που ενεργούν

για τα (εικ. 4).

ΣΥΜΜΟΡΦΩΣΗ ΠΡΟΔΙΑΓΡΑΦΩΝ.

Οδηγία ΧΤ. Οδηγία RoHS. Πρότυπα BS 1363-4, EN 50581.

Κανονισμός REACh (ΕΕ) αρ. 1907/2006 – Άρθρο 33. Το προϊόν

μπορεί να περιέχει ίχνη μολύβδου.
