Side 1/6

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400568E0 03 2207

EIKON

20136.1

ARKÉ

19136.1

IDEA

16603.1

PLANA

14136.1-14136.AB.1

Dimmer universale 230 V~ 50 Hz per lampade ad incandescenza 40-400 W, trasformatori elettronici

40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200 W, per alimen-

tatori elettronici LED, comando ON/OFF con pulsante incorporato o da più punti con pulsanti NO,

regolazione con potenziometro rotativo incorporato, funzione MASTER per dispositivo SLAVE

20137, regolazione intensità luminosa minima, individuazione al buio. Apparecchio non installabile

nei contenitori Isoset.

La soluzione abbinata alla serie civile Plana è disponibile anche in versione antibatterica (art. 14136.

AB.1). Il trattamento antibatterico garantisce l’igiene del prodotto tramite l’azione di ioni di argento

(AG+) e previene la formazione e la proliferazione di germi, batteri, virus e funghi. Affinché l’azione

antibatterica sia efficace e per il mantenimento dell’igiene si raccomanda di procedere con la

normale e regolare pulizia del prodotto.

IMPORTANTE: Le lampade comandabili da un singolo dimmer master o slave devono essere

tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI dal costruttore.

Verificare sulla confezione delle lampade la tipologia di dimmeraggio compatibile: LE (Leading

Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la lampada può funzionare in entram-

be le modalità (scelta a discrezione dell’installatore).

CARATTERISTICHE

• Accensione/spegnimento del carico mediante pulsanti incorporati o normali pulsanti in chiusura non

luminosi, regolazione mediante manopola rotativa.

• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a quello di

luminosità massima o precedentemente impostata.

• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garantisce una

corretta accensione delle lampade con difficoltà di accensione al minimo.

• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di accese a

quello di spento.

• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade fluorescenti

compatte o a LED compatibili, e trasformatori elettronici di tipo

• Regolazione taglio a fine fase (TE): da utilizzare con carichi compatibili come lampade fluorescenti,

lampade a LED o trasformatori elettronici di tipo

• Protezione contro i cortocircuiti con segnalazione di intervento mediante spia lampeggiante.

• Protezione termica con segnalazione di intervento mediante spia lampeggiante.

• Funzione MASTER-SLAVE: ad un dispositivo MASTER possono essere aggiunti fino a 3 dispositivi SLAVE

• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.

• Nel caso di installazione di 2 dimmer nella stessa scatola, i carichi comandabili da ciascun dimmer

devono essere ridotti in modo che la loro somma non superi la potenza massima comandabile di

un singolo dispositivo.

• Il collegamento 3 fili è richiesto nel caso in cui si utilizzino gli alimentatori 01874-01875 e le lampade 02662.

COLLEGAMENTI

• Comando mediante pulsanti incorporati o da più punti con pulsanti NO in parallelo. Non utilizzare

pulsanti NO con spia luminosa.

ATTENZIONE: Il PULSANTE ON/OFF VA COLLEGATO AL CONDUTTORE DI NEUTRO.

• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il dimmer MASTER e i dim-

mer SLAVE o i pulsanti NO non deve superare 100 m.

• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a toccare il

corpo del dimmer.

CONFORMITÀ NORMATIVA

Direttiva BT. Direttiva EMC. Norma EN 60669-2-1.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

DICHIARAZIONE SUPPLEMENTARE A CURA DEL COSTRUTTORE

La tabella Carichi comandabili è valida anche per applicazioni in 220 V 60 Hz.~

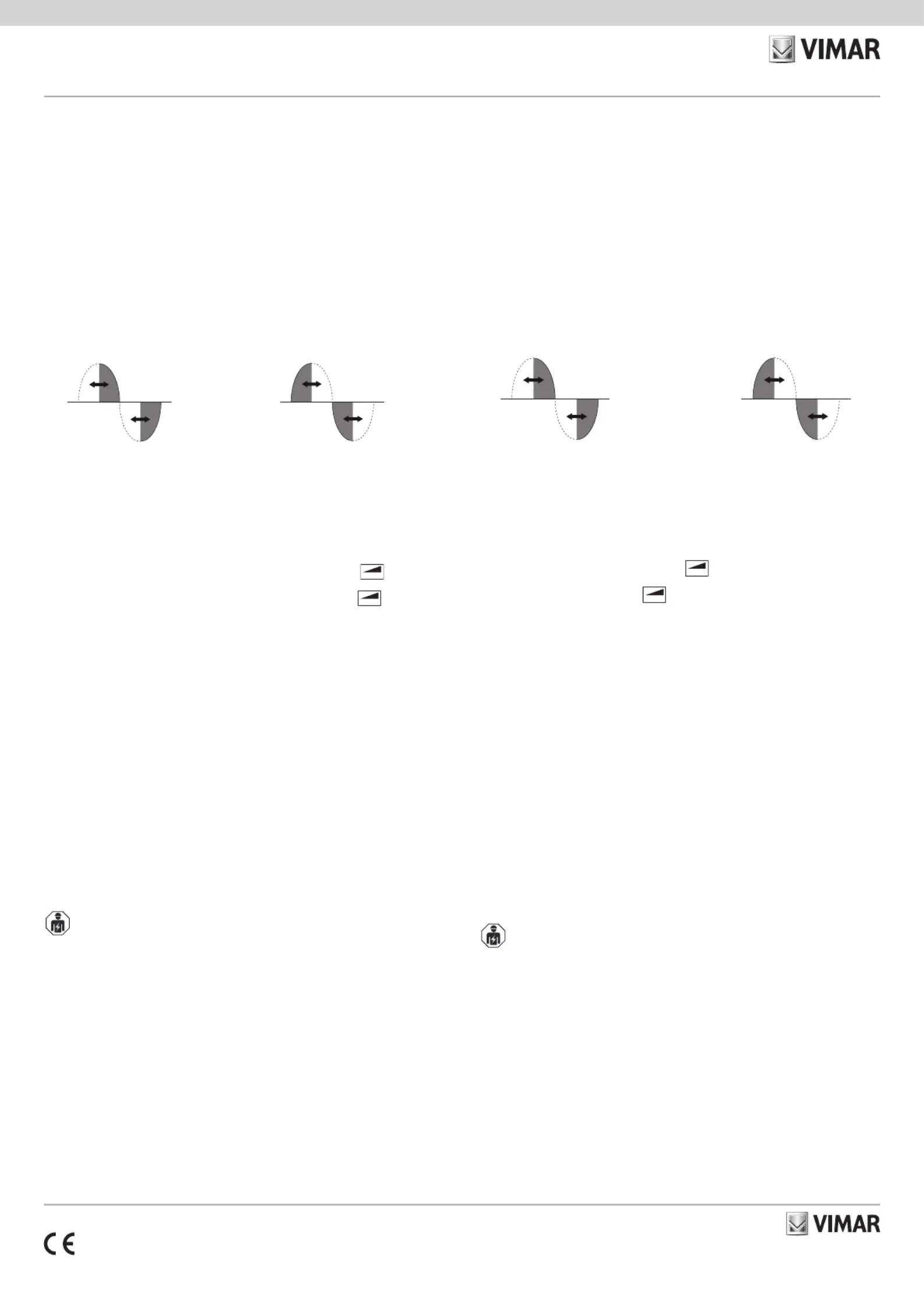

Regolazione con taglio inizio fase LE Regolazione con taglio ne fase TE

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla

ﬁne della propria vita utile deve essere raccolto separatamente dagli altri riﬁuti. L’utente dovrà, pertanto, conferire

l’apparecchiatura giunta a ﬁne vita agli idonei centri comunali di raccolta differenziata dei riﬁuti elettrotecnici ed

elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura che

si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente.

Presso i distributori di prodotti elettronici con superﬁcie di vendita di almeno 400 m 2 è inoltre possibile con-

segnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a

25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,

al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi

sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

 Aumenta luminosità

minima

 Diminuisce luminosità

minima

Flash start

accensione al massimo

per 1 s per poi portarsi

all’intensità impostata

Soft start

accensione graduale

ﬁno a raggiungere

l’intensità impostata

CONFIGURAZIONE

Rimuovere il tasto superiore ed impostare i dip-switch secondo la sequenza colori desiderata.

20136.1

19136.1

14136.1

14136.AB.1

16603.1

Dimmer 230 V~ 50 Hz for: 40-400 W incandescent lamps, 40-300 VA electronic transfomers, 10-200

W CFL lamps, 3-200 W LED lamps and LED electronic transfomers, control with built-in push but-

ton or from NO peripheral push buttons, control and regulation by rotary potentiometer, MASTER

function for 20137, minimum power control, visible in darkness, grey. Not for Isoset enclosures.

The solution combined with the Plana residential series is also available in antibacterial version (art.

14136.AB.1). The antibacterial treatment ensures full hygiene thanks to the action of the silver ions

(AG+), which prevent the formation and spread of germs, bacteria, viruses and fungi. To maintain the

hygiene and effectiveness of its antibacterial action, clean the product regularly.

IMPORTANT: Lamps controllable from a single MASTER or SLAVE dimmer must all be the same.

All controllable loads must be declared DIMMERABLE by the manufacturer. Check the type of

compatible dimmering on the lamp package: LE (Leading Edge) or TE (Trailing Edge). Where not

specified, the lamp works in both modes, at the discretion of the installer; choose the type of

dimmering that ensures the best lamp.

CHARACTERISTICS

• Turning on and turning off is with the built-in button or normal buttons without pilot light when off;

knob dimmering.

• Soft start: ensures gradual lighting from zero to maximum or preset lighting levels. This way the life of

a lamp is increased by reducing stress on the filament and prevents light flash.

• Flash start: used with compact fluorescent lamps, ensures that the lamps are switched on correctly,

reducing any difficulties to a minimum.

• Soft end: slowly brings the load down from on to off.

• Leading Edge mode: used with incandescent lamps, compact fluorescent lamps and LED compatible

lamps, as well as L-type electronic transformers

• Tailing Edge mode: used with compatible loads such as fluorescent lamps, LED lamps or C-type

electronic transformers

• Protection against short-circuit when turning on together with flashing blowout detector.

• Overheating protection with flashing blowout detector.

• MASTER-SLAVE function: paying attention not to exceed maximum power controllable by each dim-

mer. A MASTER device can have up to 3 SLAVE devices.

• It should be used in dry, dust-free places at a temperature between 0 °C and +35 °C.

• If installing 2 dimmers in a single box, the loads that can be controlled by each dimmer must be reduced

so that their total does not exceed the maximum power that can be controlled by a single device.

• The 3-wire connection is required if you are using the power supply units 01874-01875 and the lamps

02662.

CONNECTIONS

• Control with built-in button or more points with NO buttons in parallel. Do not use NO buttons with

pilot light.

NOTE: THE ON/OFF BUTTON IS CONNECTED TO THE CABLE NEUTRAL.

• For correct operation, the length of each connection between the MASTER and SLAVE dimmers or the

NO buttons may not exceed 100 m.

• Press the connection conductors to the bottom of the box to prevent them from coming into contact

with the dimmer body.

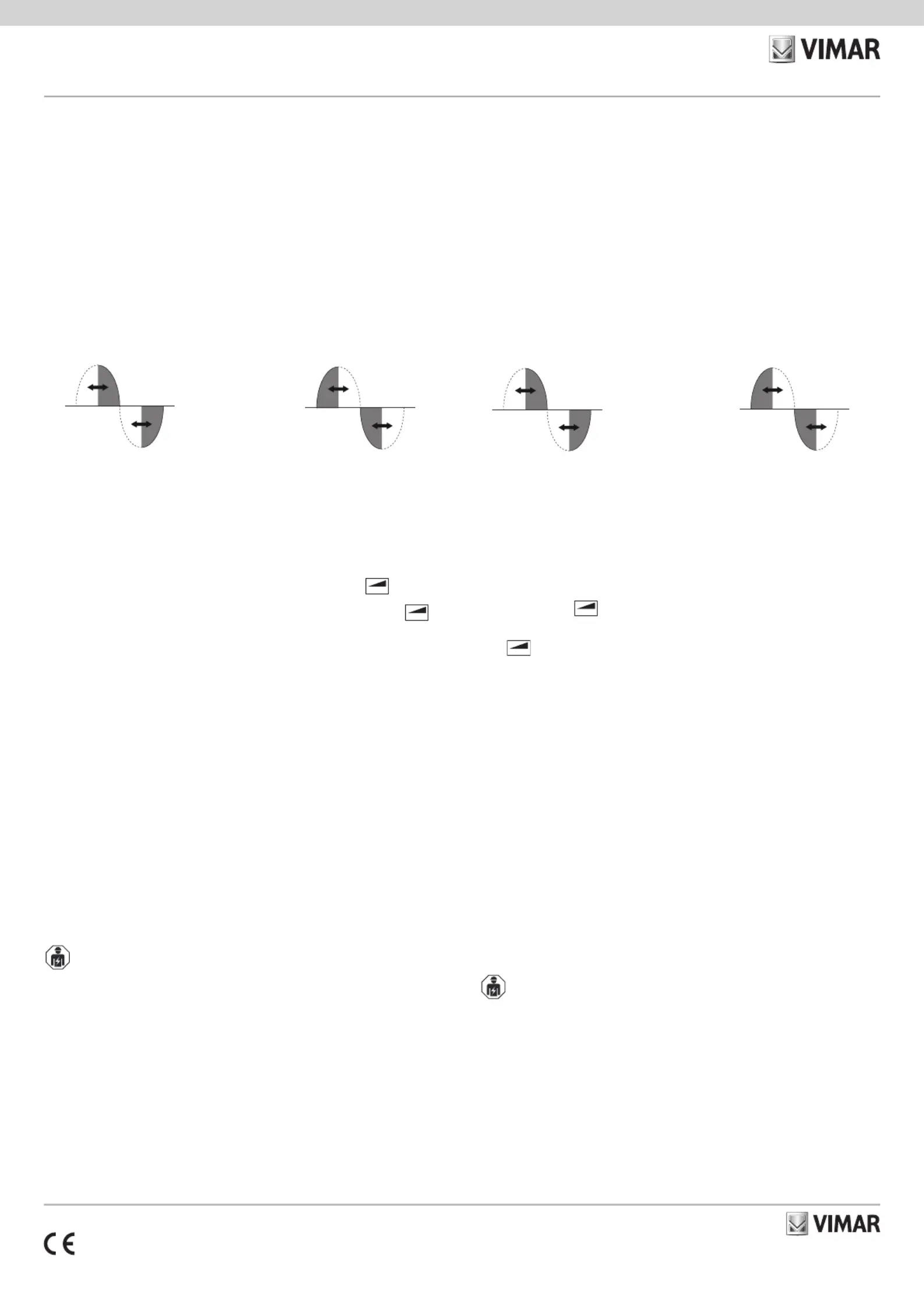

Dimmering with Leading Edge mode Dimmering with Trailing Edge mode
