Side 1/4
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400997D0 01 1806
Eikon
20478
Arké
19478
Plana
14478
Inseritore/parzializzatore By-alarm, 4 LED per controllo e gestione
impianto, 1 LED individuazione al buio - 1 modulo.
L’inseritore è il dispositivo che attiva e disattiva l’impianto (completamente o le zone par-
zializzate associate) dopo aver riconosciuto il codice emesso dalle chiavi a transponder.
Può essere installato in qualsiasi ambiente e la chiave a transponder art. 01718, che
non necessita di manutenzione di batterie, è un dispositivo della grandezza di
un portachiavi dotata di un codice unico e diverso per ognuna di esse (1000 miliardi
di possibili combinazioni). L'inseritore è provvisto di quattro led che visualizzano la
tipologia delle operazioni effettuate sull'impianto (attivazione, disattivazione, ecc.) e di
un buzzer che emette delle segnalazioni acustiche in corrispondenza di tali operazioni.
CARATTERISTICHE
• Alimentazione: 12 V 20%±
• Assorbimento:
- 20 mA max a led spenti
- 42 mA max a led accesi
• Conduttori: min. (2 x 0,50 mm2 + 2 x 0,22 mm2) schermato
• Temperatura di funzionamento: -10..+40 °C
• Range di frequenza: 125 kHz
• Potenza RF trasmessa: < 60 dBμA/m
• Dispositivo di tipo A (EN 50131-3)
• Grado di sicurezza: 2 (EN 50131-3)
• Classe ambientale: II (EN 50131-3)
L'inseritore è compatibile con le centrali By-alarm ver. 1.01 e successive (la
versione di centrale può essere visualizzata mediante la tastiera 01705)
FUNZIONAMENTO
L'inseritore avverte l'avvicinamento di una chiave a transponder e, dopo aver ricono-
sciuto l'utente, si predispone alla verifica dello stato di accensione, alla visualizzazio-
ne dello stato della prova circuito (led verde) e dello stato di accensione dell'impianto
con uno dei led posti attorno al led verde stesso. Una luce di cortesia evidenzia
anche al buio il punto di lettura sul quale deve essere avvicinata la chiave.
N.B. Il colore della led di cortesia dipende dalla serie civile installata:
- per la serie Eikon colore ambra;
- per la serie Arkè colore blu;
- per la serie Plana colore verde.
Inseritore associato ad una sola Area
Ad impianto disinserito il led di stato:
• è acceso se tutte le zone dell’area sono bilanciate;
• è spento se almeno una zona è sbilanciata.
Il led dell'inseritore replica esattamente il led di stato della tastiera.
Ad impianto inserito il led di stato:
• è acceso fisso se tutte le zone sono inserite;
-lampeggia se alcune zone sono escluse (il sistema rileva automaticamente la pre
senza di zone escluse anche nella modalità INT e PAR).
Avvicinando la chiave TAG, una volta riconosciuta, si p1-ha l'accensione della sequenza
ON-INT-PAR-OFF a passi di circa 2 secondi. In questa fase, se sono presenti zone
sbilanciate (escluse quelle temporizzate) associate alla modalità di inserimento che si
sta selezionando, il led di stato è spento. Se invece tutte le zone istantanee associate
alla modalidi inserimento sono bilanciate (escluse le zone temporizzate) Il led di stato
è acceso. Durante la selezione della modalità di inserimento quindi, il led verde acceso
indica la possibilità di inserire tale modalità senza che si verifichi un allarme immediato.
Inseritore associato a più Aree
Ad impianto disinserito il led di stato:
• è acceso se tutte le zone di tutte le aree associate all’inseritore sono bilanciate;
• è spento se almeno una zona è sbilanciata.
Ad impianto inserito il led di stato:
• è acceso fisso se tutte le zone sono inserite;
-lampeggia se alcune zone sono escluse (il sistema rileva automaticamente la pre
senza di zone escluse anche nella modalità INT e PAR).
Avvicinando la chiave TAG, una volta riconosciuta, si p1-ha l'accensione della sequenza
ON-OFF a passi di circa 2 secondi. In questa fase, se sono presenti zone sbilanciate
(escluse quelle temporizzate), il led di stato è spento; se invece tutte le zone istan-
tanee sono bilanciate (escluse le zone temporizzate) Il led di stato è acceso. Anche
in questo caso quindi, il led verde acceso indica la possibili di inserire la modalità
selezionata senza che si verifichi un allarme immediato.
COLLEGAMENTI DELL'INSERITORE
Gli inseritori devono essere collegati, tutti in parallelo tra loro, alla linea bus RS485 della
centrale rispettando le diciture riportate sui morsetti ossia (si veda A con A e B con B
la figura COLLEGAMENTI).
Per l'alimentazione devono essere utilizzati conduttori da almeno 0,50 mm2 e la
schermatura deve essere collegata al negativo soltanto dalla parte della centrale.
Nota: Il morsetto DE non deve essere collegato.
PARAMETRI DEGLI INSERITORI
Per accedere alla modalità di configurazione tenere premuto, per circa 2 s, il pulsan-
te PROG e poi rilasciarlo. Premendo nuovamente PROG con pressioni successive
si modifica il funzionamento dell'inseritore così come descritto nella tabella che
segue:
Led Acceso Spento
Rosso Tamper disattivato Tamper attivato
Giallo Buzzer disattivato Buzzer attivato
Blu Led di cortesia disattivato Led di cortesia attivato
Verde Buzzer tempo
IN/OUT attivato
Buzzer tempo
IN/OUT disattivato
Per salvare le impostazioni effettuate premere il tasto RESET.

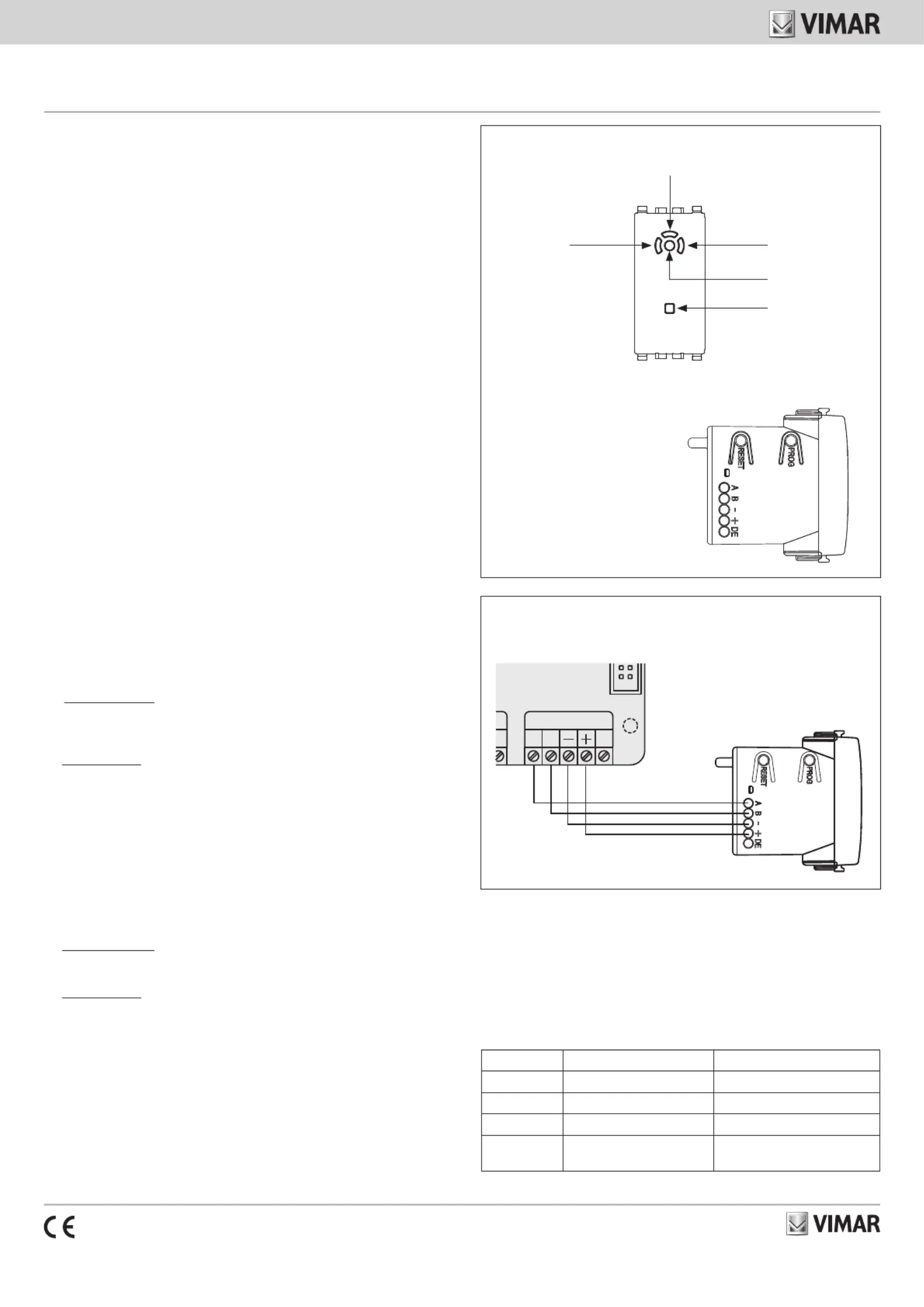

VISTA FRONTALE.
VISTA LATERALE.
Led rosso ON Led blu PAR
Led giallo INT
Led verde di stato
Led di cortesia
A B, : Morsetti per collegamento alla linea bus
RS485
- +, : Ingresso alimentazione 12 V
DE: Morsetto non utilizzato
COLLEGAMENTI.
CN5
20
D
EA B
RS 485
01700
01703
