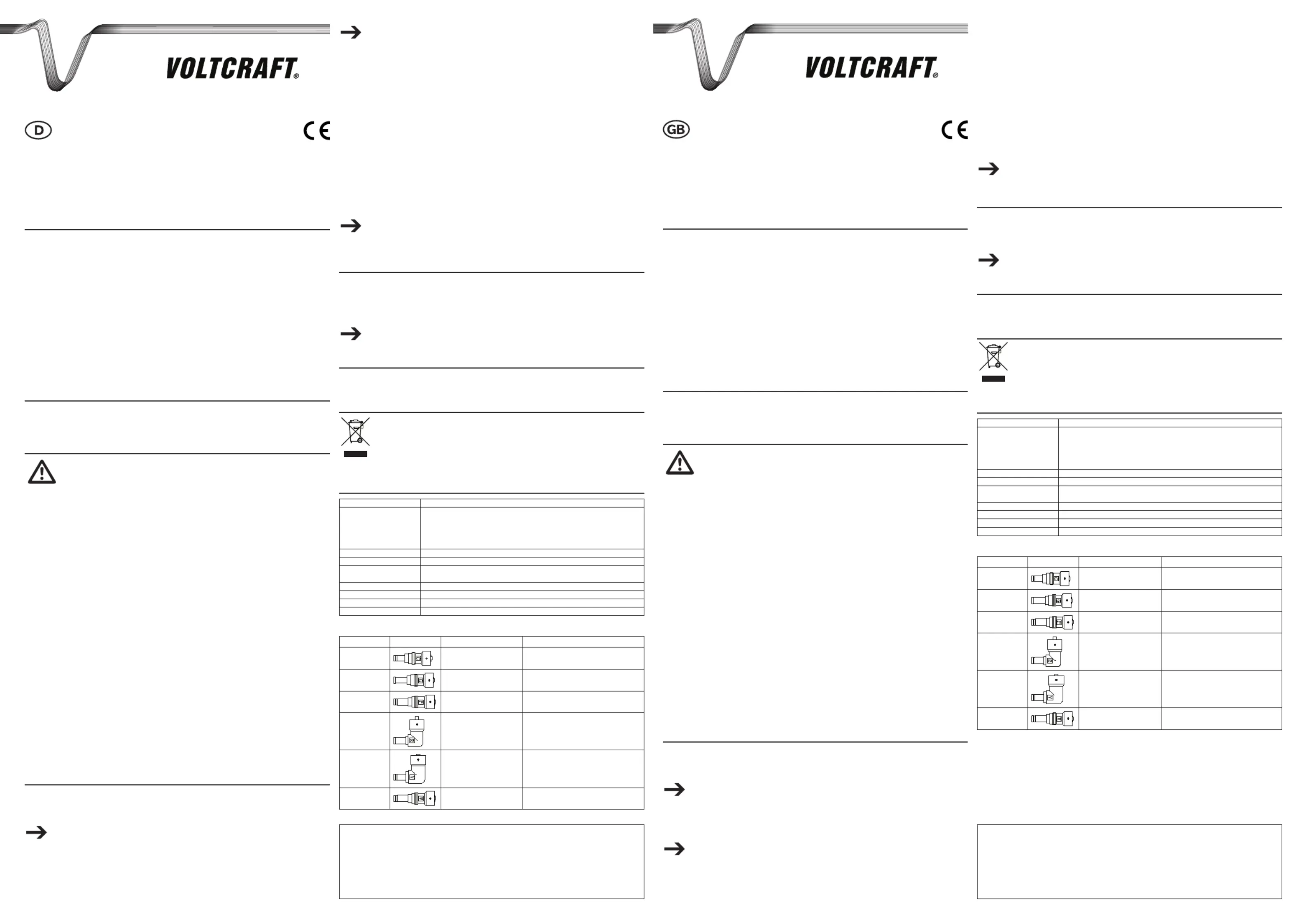

Side 1/2
OPERATING INSTRUCTIONS
Version 06/10
SMP-45 USB CAR CONVERTOR FOR NETBOOKS
Best.-Nr. 51 26 62
INTENDED USE1.
This product is designed to supply USB devices and other electric devices such as laptops or netbooks with power,
providing seven different output voltages to select from. The connected load’s current consumption must not exceed the
maximum output rating of the product. Power is supplied via the cigarette lighter socket of a vehicle (12 – 13.8 V/DC,
positive pole inside). The product features both short-circuit and overload protection. Operation is not permitted under
unfavourable ambient conditions. Unfavourable ambient conditions include:
excessive dampness or humidity•
dust and combustible gases, vapours or solvents•
This product fulls European and national requirements related to electromagnetic compatibility (EMC).
CE conformity has been veried and the relevant statements and documents have been deposited at the
manufacturer.
Unauthorisedconversion and/ormodicationofthedeviceareinadmissiblebecauseofsafetyand approvalreasons
(CE). Any usage other than described above is not permitted and can damage the product and lead to associated risks
suchasshort-circuit,re,electricshock,etc.Pleasereadtheoperatinginstructionsthoroughlyandkeepthemforfurther
reference.
CONTENT OF DElIVERy2.
Car convertor•
6 x Low-voltage plugs•
Operating instructions•
SAFETy INSTRUCTIONS3.
We do not assume liability for resulting damages to property or personal injury if the product
has been abused in any way or damaged by improper use or failure to observe these operating
instructions. The warranty/ guarantee will then expire!
The icon with exclamation mark indicates important information in the operating instructions.
Carefully read the whole operating instructions before operating the device, otherwise there is
risk of danger.
Persons / Product
The product is not a toy and should be kept out of reach of children!•
When used in conjunction with other devices, observe the operating instructions and safety notices of connected •
devices.
The product must not be subjected to heavy mechanical stress.•
The product must not be exposed it to extreme temperatures, direct sunlight, intense vibration, or dampness.•
Make sure to observe the polarity and magnitude of the output voltage. Incorrect polarity or excessive voltage input •
leads to the destruction of the connected electrical appliance.
Sufcientventilationisessentialwhenoperatingtheproduct.Donotcovertheproduct.Neverplacetheproductona•
tableclothoronacarpet!Placeitonahard,ameresistantbase.
The product should not be used immediately after it has been brought from an area of cold temperature to an area •
of warm temperature. Condensed water might destroy the product. Wait until the product adapts to the new ambient
temperature before use.
Make sure that the output of the power adapter is not short-circuited.•
If there is reason to believe that safe operation is no longer possible, put the device out of operation and secure it •
against unintended operation. Safe operation is no longer possible if:
the product shows visible damages, -
the product was stored under unfavourable conditions for a long period of time, -
the product no longer works and -
the product was subject to considerable transport stress. -
Miscellaneous
Repair works must only be carried out by a specialist/ specialist workshop.•
If you have queries about handling the device, that are not answered in this operating instruction, our technical •
support is available under the following address and telephone number: Voltcraft
®, 92242 Hirschau, Lindenweg 15,
Germany, phone 0180 / 586 582 7
OPERATION4.
Connecting an electric load
Set the output voltage on the top of the power supply unit. To do this, slide the switch into the desired position. Make 1.
sure the switch engages properly when set into position.
The power supply unit’s output voltage must match the input voltage of the electric consumer.
Select one of the six low-voltage plugs matching the input socket and polarity of the electric consumer (see table). 2.
Connect the plug to the connector at the end of the output cable. Voltage reversal of the output plug is not possible for 3.
security reasons. The inner contact is positive (+), the outer negative (–).
Disconnect the power supply unit from the cigarette lighter socket before replacing the low-voltage plug or
resetting the output voltage.
Connect the low-voltage plug to the switched-off consumer.4.
Connect the car adaptor to the cigarette lighter socket of a vehicle (12 – 13.8 V/DC, positive pole inside). The LED on 5.
the top of the power supply unit indicates operational readiness.
Putthepowersupplyunitontoasolid,ame-retardantsurfaceandensurethatthepowersupplyunitissufciently6.
ventilated.
Nowswitchtheconnectedconsumeron.Ifitdoesnotfunctionproperly,switchitoffimmediatelyanddisconnectit7.
from the power supply unit.
Remove the power supply unit from the mains when it is no longer in use.8.
Connecting a USB load
Connect the switched-off USB device to the power supply unit’s USB port.1.
Connect the car adaptor to the cigarette lighter socket of a vehicle (12 – 13.8 V/DC, positive pole inside). The LED on 2.
the top of the power supply unit indicates operational readiness.
Putthepowersupplyunitontoasolid,ame-retardantsurfaceandensurethatthepowersupplyunitissufciently3.
ventilated.
NowswitchtheconnectedUSBdeviceon.Ifitdoesnotfunctionproperly,switchitoffimmediatelyanddisconnectit4.
from the power supply unit.
Remove the power supply unit from the mains when it is no longer in use.5.
USB devices and other electric loads can be operated in parallel. However, make sure that the power input of
the connected devices does not exceed the power supply unit’s total power output.
REPlACING THE FUSE5.
If the LED does not light up, the fuse needs replacing. For this, proceed as follows:
Hold the car adaptor with the thin end upwards and remove the black locking ring by turning it counter-clockwise.1.
Remove the defective fuse and replace it with a new fuse of the same type (5A250V).2.
Then screw the black locking ring again onto the car adaptor.3.
Fuses replacements are not covered by the warranty.
MAINTENANCE6.
When cleaning, the power adapter must be disconnected from mains socket and electrical loads. Only use dry and soft
cloth to clear the housing of the power adapter. Do not use abrasive or solvents!
DISPOSAl7.
In order to preserve, protect and improve the quality of environment, protect human health and utilise
natural resources prudently and rationally, the user should return unserviceable product to relevant facilities
in accordance with statutory regulations.
The crossed-out wheeled bin indicates the product needs to be disposed separately and not as municipal
waste.
TECHNICAl DATA8.
Operating voltage: 12 - 13,8 V/DC
Output voltage / current: 5 V/DC, 1000 mA (USB)
9.5 / 12 V/DC, 3000 mA ±10 %
15 V/DC, 2700 mA ±10 %
16 V/DC, 2500 mA ±10 %
18 / 19 / 20 V/DC, 2000 mA ±10 %
Max. output power: 45 W
Fuse: 5A250V
Cable length: 0.4 m (input cable)
1.5 m (output cable)
Operating temperature: 0 ºC to +35 ºC, 10 % to 85 % RH
Storage temperature: -10 ºC to +55 ºC, 5 % to 95 % RH
Dimensions (W x H x D): 58 x 30 x 93 mm
Weight: 233 g

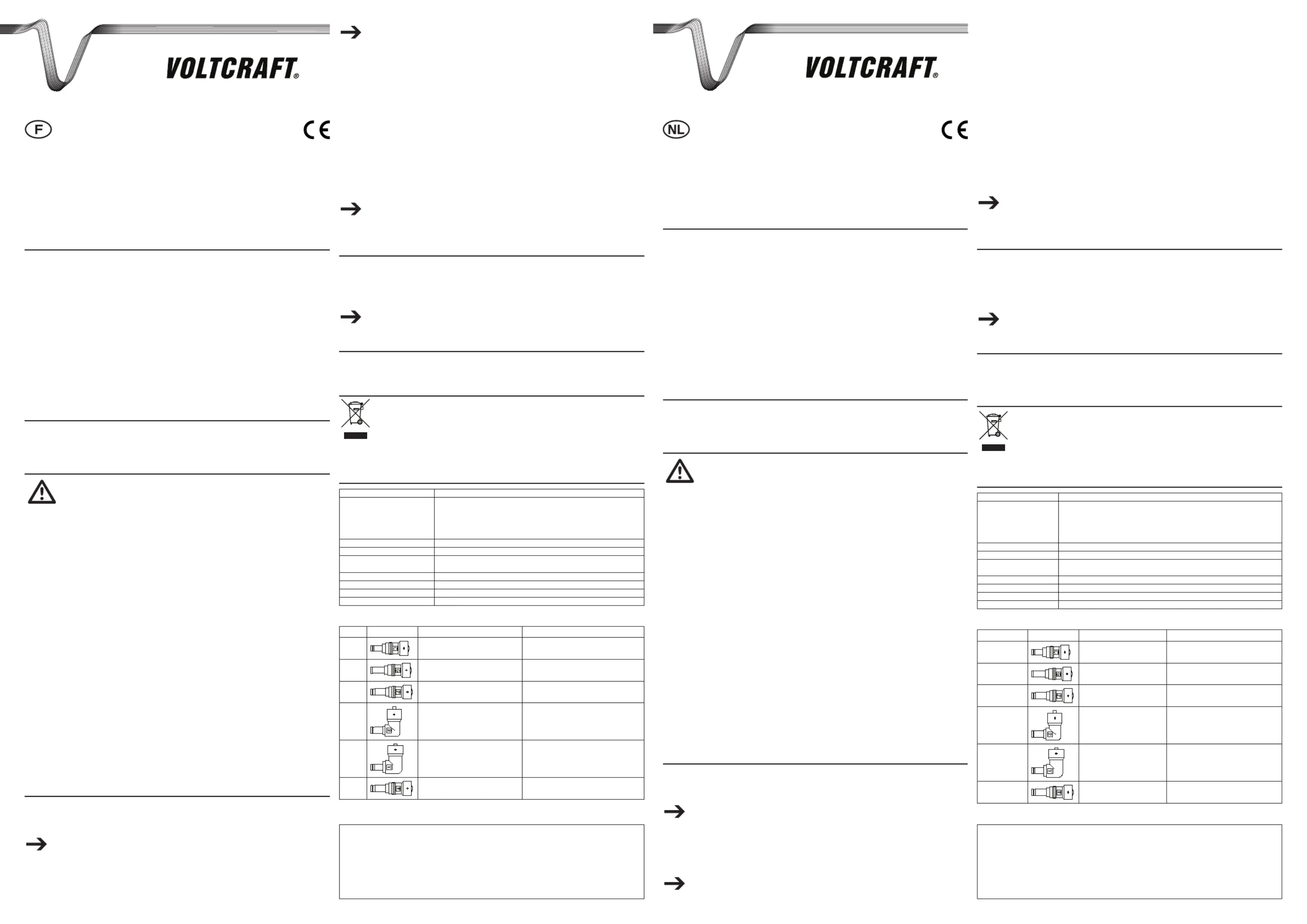

Low-voltage plugs
Imprint Plug Plug Ø (outer / inner) Suitable for
C 4.75 / 1.7 mm Compaq, Asus
G 5 / 1 mm Samsung
P 5.5 / 2.5 mm Acer, Compaq, Dell, Gateway, HP, Toshiba,
Winbook, IBM
R 5.5 / 1.7 mm Acer Aspire One
V 4 / 1.7 mm HPMiniNote
W 5.5 / 2.1 mm ---
BEDIENUNGSANlEITUNG
Version 06/10
SMP-45 USB KFZ-NETBOOK-WANDlER
Best.-Nr. 51 26 62
BESTIMMUNGSGEMÄSSE VERWENDUNG1.
Das Produkt dient zur Spannungsversorgung von USB-Geräten und anderen elektrischen Geräten wie zum
Beispiel Laptops oder Netbooks, für die sieben verschiedene Ausgangsspannungen zur Auswahl stehen. Die
Stromaufnahme des angeschlossenen Verbrauchers darf die maximale Ausgangsleistung des Produkts nicht
übersteigen.DieSpannungsversorgungdesProduktserfolgtüberdieZigarettenanzünderbuchseeinesKraftfahrzeugs
(12-13,8V/DC,Plus-Polinnen).DasProduktverfügtübereinenKurzschluss-undÜberladungsschutz.EinBetriebunter
widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:
NässeoderzuhoheLuftfeuchtigkeit•
Staub und brennbare Gase, Dämpfe oder Lösungsmittel•
Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller
hinterlegt.
AusSicherheits-und Zulassungsgründen(CE)istdas eigenmächtigeUmbauenund/oderVeränderndesProduktesnicht
gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung des Produkts
führen.DarüberhinausistdiesmitGefahren,wiez.B.Kurzschluss,Brand,Stromschlagusw.verbunden.LesenSiedie
BedienungsanleitunggenaudurchundbewahrenSiediesefürspäteresNachschlagenauf.
lIEFERUMFANG2.
KFZ-Netbook-Wandler•
6xNiederspannungsstecker•
Bedienungsanleitung•
SICHERHEITSHINWEISE3.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die
Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt
die Gewährleistung/Garantie.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch
das Ausrufezeichen gekennzeichnet.
Personen / Produkt
DasProduktistkeinSpielzeugundsolltevonKindernferngehaltenwerden!•
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigenGeräte, die an das Gerät•
angeschlossen werden.
Das Produkt darf keinem starken mechanischen Druck ausgesetzt werden.•
Das Produkt darf keinen extremen Temperaturen, direktem Sonnenlicht, starken Vibrationen oder Feuchtigkeit •
ausgesetzt sein.
BeachtenSiediePolaritätundHöhederAusgangsspannung.FalschePolaritätoderzuhoheSpannungführenzur•
ZerstörungdesangeschlossenenVerbrauchers.
Achten Sie beim Betreiben des Geräts darauf, dass eine ausreichende Luftzirkulation gewährleistet ist. Decken Sie •
das Produkt nicht ab. Stellen Sie das Gerät niemals auf eine Tischdecke oder einen Teppich! Platzieren Sie das Gerät
auf einer festen, feuersicheren Unterlage.
Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer Umgebung angeschlossen werden. •
KondenswasserkönntezuSchädenamGerätführen.WartenSie,bissichdasGerätderneuenUmgebungstemperatur
angepasst hat.
Stellen Sie sicher, dass der Adapterausgang nicht kurzgeschlossen wird.•
Sollten Sie Grund zu der Annahme haben, dass der sichere Betrieb nicht länger gewährleistet ist, schalten Sie das •
Gerät aus, und sichern Sie es gegen unbeabsichtigtes Einschalten. Unter folgenden Bedingungen ist der sichere
Betrieb nicht länger gewährleistet:
das Produkt zeigt sichtbare Beschädigungen, -
dasProduktwurdeübereinenlängerenZeitraumunterungünstigenBedingungengelagert, -
das Produkt funktioniert nicht mehr, oder -
das Produkt wurde während des Transports schweren Belastungen ausgesetzt. -
Sonstiges
Eine Reparatur des Geräts darf nur durch eine Fachkraft bzw. einer Fachwerkstatt erfolgen.•
Sollten Sie noch Fragen zum Umgang mit dem Gerät haben, die in dieser Bedienungsanleitung nicht beantwortet •
werden,stehtIhnenunserTechnischerSupportunterfolgenderAnschriftundTelefonnummerzurVerfügung:
Voltcraft®
, 92242 Hirschau, Lindenweg 15, Deutschland, Tel.: 0180 / 586 582 7
INBETRIEBNAHME4.
Anschluss eines elektrischen Verbrauchers
StellenSieaufderOberseitedes NetzteilsdieAusgangsspannungein.SchiebenSie dazudenSchalter aufdie1.
gewünschtePosition.StellenSiesicher,dassderSchalteraufderjeweiligenPositioneinrastet.
Die Ausgangsspannung des Netzteils muss mit der Eingangsspannung des elektrischen Verbrauchers
übereinstimmen.
WählenSieeinendersechsNiederspannungsstecker,derzurEingangsbuchseundzurPolaritätdeselektrischen2.
Verbrauchers passt (siehe Tabelle).
Verbinden Sieden Steckermit demAnschluss am Ende desAusgangskabels. Aus Sicherheitsgründen isteine3.
VerpolungdesAusgangssteckersnichtmöglich.DerinnereKontaktistpositiv(„+“),deräußereKontaktistnegativ
(„–“).
Trennen Sie das Netzteil immer von der Zigarettenanzünderbuchse, bevor Sie den Niederspannungsstecker
wechseln oder die Ausgangsspannung verstellen.
VerbindenSiedenNiederspannungssteckermitdemausgeschaltetenVerbraucher.4.
VerbindenSiedenKFZ-AdaptermiteinerZigarettenanzünderbuchseeinesKraftfahrzeugs(12 - 13,8 V/DC, Plus-Pol 5.
innen).DieLEDaufderOberseitedesNetzteilssignalisiertdieBetriebsbereitschaft.
StellenSiedas Netzteilaufeinefeste,schwerentammbare UnterlageundstellenSie sicher,dassdasNetzteil6.
ausreichendbelüftetwird.
Schalten Sie nun den angeschlossenen Verbraucher ein. Falls dieser nicht korrekt funktioniert, schalten Sie ihn sofort 7.
ausundtrennenSieihnvomNetzteil.
TrennenSiedasNetzteilvonderSteckdose,sobaldSieesnichtbenutzen.8.
Anschluss eines USB-Verbrauchers
VerbindenSiedasausgeschalteteUSB-GerätmitdemUSB-AnschlussdesNetzteils.1.
VerbindenSiedenKFZ-AdaptermiteinerZigarettenanzünderbuchseeinesKraftfahrzeugs(12 - 13,8 V/DC, Plus-Pol 2.
innen).DieLEDaufderOberseitedesNetzteilssignalisiertdieBetriebsbereitschaft.
StellenSiedas Netzteilaufeinefeste,schwerentammbare UnterlageundstellenSie sicher,dassdasNetzteil3.
ausreichendbelüftetwird.
Schalten Sie nun das angeschlossene USB-Gerät ein. Falls dieses nicht korrekt funktioniert, schalten Sie es sofort 4.
ausundtrennenSieesvomNetzteil.
TrennenSiedasNetzteilvonderSteckdose,sobaldSieesnichtbenutzen.5.
USB-Geräte und andere elektrische Verbraucher können parallel betrieben werden. Achten Sie jedoch
darauf, dass die Leistungsaufnahme der angeschlossenen Geräte die gesamte Ausgangsleistung des
Netzteils nicht übersteigt.
SICHERUNG WECHSElN5.
FallsdieLEDdesnichtleuchtet,mussdieSicherungersetztwerden.GehenSiedazufolgendermaßenvor:
HaltenSiedenKFZ-AdaptermitdemschmalenEndenachobenundentnehmenSiedenschwarzenVerschlussring,1.
indem Sie ihn gegen den Uhrzeigersinn drehen.
Entnehmen Sie die defekte Sicherung und ersetzen Sie diese durch eine neue Sicherung gleichen Typs (5A250V).2.
SchraubenSiedenschwarzenVerschlussringwiederaufdenKFZ-Adapter.3.
Sicherungen werden von der Garantie nicht gedeckt.
REINIGUNG6.
TrennenSiedasNetzteilvorderReinigungvonderNetzspannungundvomVerbraucher.ReinigenSiedasGehäusedes
Netzteilsmiteinemtrockenen,weichenTuch.VerwendenSiekeineScheuermitteloderLösungsmittel!
ENTSORGUNG7.
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu recyclen, ist
der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen Sammelstellen für
Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an einer
SammelstellefürElektronikschrottabgegebenwerdenmuss,umesdurchRecyclingeinerbestmöglichen
Rohstoffwiederverwertungzuzuführen.
TECHNISCHE DATEN8.
Betriebsspannung: 12 - 13,8 V/DC
Ausgangsspannung/-strom: 5 V/DC, 1000 mA (USB)
9,5 / 12 V/DC, 3000 mA ±10 %
15 V/DC, 2700 mA ±10 %
16 V/DC, 2500 mA ±10 %
18 / 19 / 20 V/DC, 2000 mA ±10 %
Max. Ausgangsleistung: 45 W
Sicherung: 5A250V
Kabellänge: 0,4 m (Eingangskabel)
1,5 m (Ausgangskabel)
Betriebstemperatur: 0 ºC bis +35 ºC, 10 % bis 85 % rF
Lagertemperatur: -10 ºC bis +55 ºC, 5 % bis 95 % rF
Abmessungen (B x H x T): 58 x 30 x 93 mm
Gewicht: 233 g
Niederspannungsstecker
Aufdruck Stecker Stecker-Ø (außen / innen) Geeignet für
C 4,75 / 1,7 mm Compaq, Asus
G 5 / 1 mm Samsung
P 5,5 / 2,5 mm Acer, Compaq, Dell, Gateway, HP, Toshiba,
Winbook, IBM
R 5,5 / 1,7 mm Acer Aspire One
V 4 / 1,7 mm HPMiniNote
W 5,5 / 2,1 mm ---
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®,
Lindenweg15,D-92242Hirschau,Tel.-Nr.0180/5865827.
AlleRechteeinschließlichÜbersetzungvorbehalten.ReproduktionenjederArt,z.B.Fotokopie,Mikroverlmung,
oderdieErfassunginelektronischenDatenverarbeitungsanlagen,bedürfenderschriftlichenGenehmigungdes
Herausgebers.Nachdruck,auchauszugsweise,verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2010 by Voltcraft®.
*02_06/10_03-SB
These operating instructions are published by Voltcraft®,
Lindenweg 15, D-92242 Hirschau/ Germany, Phone +49 180 586 582 7.
Allrightsincludingtranslationreserved.Reproductionbyanymethod,e.g.photocopy,microlming,orthecapture
in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is
prohibited.
Theoperatinginstructionsreectthecurrenttechnicalspecicationsattimeofprint.
Wereservetherighttochangethetechnicalorphysicalspecications.
© Copyright 2010 by Voltcraft®.
*02_06/10_03-SB

Produkt Specifikationer

Mærke: Voltcraft
Kategori: Ikke kategoriseret
Model: SMP-45

Har du brug for hjælp?

Hvis du har brug for hjælp til Voltcraft SMP-45 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Voltcraft Manualer

Voltcraft

Voltcraft VC-SPB-20.000 Manual

7 December 2024
Voltcraft

Voltcraft SMP-45 Manual

7 December 2024
Voltcraft

Voltcraft TOPS-3205N Manual

7 December 2024
Voltcraft

Voltcraft TOPS-3363N Manual

7 December 2024
Voltcraft

Voltcraft VC-PS15000-Solar Manual

7 December 2024
Voltcraft

Voltcraft SNPS-65 Manual

12 November 2024
Voltcraft

Voltcraft BS-701SE Manual

4 Oktober 2024
Voltcraft

Voltcraft VC-CJS11 Manual

15 September 2024
Voltcraft

Voltcraft SPS-15-36W-N Manual

7 September 2024
Voltcraft

Voltcraft SEM8500 Manual

3 September 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Steinberg

Steinberg SBS-LAB-110 Manual

18 December 2024
Steinberg

Steinberg SBS-LAB-148 Manual

18 December 2024
Steinberg

Steinberg SBS-NL-5 Manual

18 December 2024
Steinberg

Steinberg SBS-LAB-151 Manual

18 December 2024
Steinberg

Steinberg SBS-NL-240PLUS Manual

18 December 2024
Steinberg

Steinberg SBS-MR-150 Manual

18 December 2024
Steinberg

Steinberg SBS-UH-160 Manual

18 December 2024
Steinberg

Steinberg SBS-UH-130 Manual

18 December 2024
Uniprodo

Uniprodo UNI_RS_001 Manual

18 December 2024
Steinberg

Steinberg SBS-MR-130 Manual

18 December 2024
