Side 1/3
B E D I E N U N G S A N L E I T U N G °
Version 08/12
Drehfeldrichtungsprüfer VC-32
Best.-Nr. 10 10 07
Einführung
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-,
Lade-, und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.
Mit Voltcraft
®werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben
gerecht. Voltcraft®bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/Leistungsverhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
Der VC-32 wurde nach dem heutigen Stand der Technik gebaut wurde. Das Gerät erfüllt die Anforderungen der geltenden euro-
päischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen
sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
Produktbeschreibung
Der Drehfeldrichtungsprüfer VC-32 zeigt die Phasenfolge in einem 3-Phasen-Drehstomnetz und somit die Drehrichtung von Motoren
an. Es kann auch überpft werden, ob alle drei Phasen vorhanden sind. Die Nennspannungsbereich beträgt 250 - 400 V/AC.
Durch den abnehmbaren Gürtelklipp mit Magnethalter und das robuste ABS-Gehäuse mit Gummischutz ist der VC-32 der ideale
Tester für die Elektroinstallation und sollte in keiner Werkzeugtasche fehlen.
Bestimmungsgemäße Verwendung
Test- und Prüfgerät für die Phasenfolge in 3-Phasendrehstromnetzen mit einem Nennspannungsbereich von 250 - 400 V/AC
in der Überspannungskategorie CAT III 400V.
Der Betrieb ist nur in trockener Umgebung erlaubt, der Kontakt mit Feuchtigkeit ist unbedingt zu vermeiden.
Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind: Staub und
brennbare Gase, Dämpfe oder Lösungsmittel, Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produkts. Darüber hin-
aus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, etc. verbunden. Das gesamte Produkt darf nicht
geöffnet, geändert, bzw. umgebaut werden!
Lieferumfang
Drehfeldrichtungsprüfer VC-32 · Messleitungen mit Schutzkappen · Bedienungsanleitung.
Sicherheits- und Gefahrenhinweise
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise
und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten:
Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen
Sicherheit des Geräts.
Hinweis! Lesen Sie die Gebrauchsanweisung
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in der Bedienungsanleitung hin,
die unbedingt zu beachten sind.
Dieses Gerät ist CE geprüft und erfüllt somit die geltenden Richtlinien und Normen.
Schutzklasse 2 (doppelte Isolierung)
Erdungssymbol (Spannung gegen Erde)
CAT III 400V Gerät entspricht der Überspannungskategorie III 400V
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für
Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verur-
sacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.
Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.
Die angegebenen Spannungswerte am VC-32 sind Nennspannungen. Überschreiten Sie diese niemals.
Das Gerät darf keinen extremen Temperaturen, starken Vibrationen oder hoher Feuchtigkeit ausgesetzt werden. Eine Anzeige
ist nur im Temperaturbereich von -10°C bis +55°C und einer relativen Luftfeuchtigkeit von 20 bis 96% sichergestellt
(Klimakategorie N).
Fassen Sie die Messleitungen nur an den vorgesehenen Griffbereichen an. Fassen Sie niemals über die fühlbaren
Griffbegrenzungen.
Überprüfen Sie vor jeder Messung das Gerät auf Funktion. Messen Sie an einer bekannten Spannungsquelle und kontrollieren
die Richtigkeit der Anzeige. Bei Ausfall einer oder mehrerer Lampen darf das Gerät nicht mehr verwendet werden.
Das Gehäuse des Gerätes darf nicht zerlegt werden.
Das Gerät darf nur an Anlagen mit den angegebenen Spannungsbereichen eingesetzt werden.
Bei Messungen von Spannungen über dem gültigen Grenzwerten für die gefährliche Berührungsspannung (nach DIN VDE 0100
Teil 410) besteht Legensgefahr. Bitte berühren Sie solche Spannungen niemals.
Arbeiten an spannungsführenden Teilen und Anlagen sind grundtzlich gefährlich. Es können bereits Spannungen ab 30 V AC
und 60 V DC für den Menschen lebensgefährlich sein.
Halten Sie das Gerät sauber und lagern Sie es ordnungsgemäß und trocken.
Dieses Gerät gehört nicht in Kinderhände.
Durchführung von Messungen
Überprüfen Sie vor jeder Drehfeldprüfung die zuverlässige Funktion des Gerätes an einer bekannten
Spannungsquelle.
Sollten die Anzeige-Lampen des Gerätes nicht aufleuchten, so setzen Sie das Gerät außer Betrieb. Ein defektes
Gerät darf nicht verwendet werden.
Halten Sie die Messleitungen des VC-32 nur an den dafür vorgesehenen Handgriffen fest. Fassen Sie niemals
über die Griffbegrenzungen.
Kontaktieren Sie die drei Messleitungen mit den drei Phasen eines Drehsromnetzes. Dabei ist die Schwarze Messleitung mit
L1, die Rote Messleitung mit L2 und die Blaue Messleitung mit L3 zu verbinden.

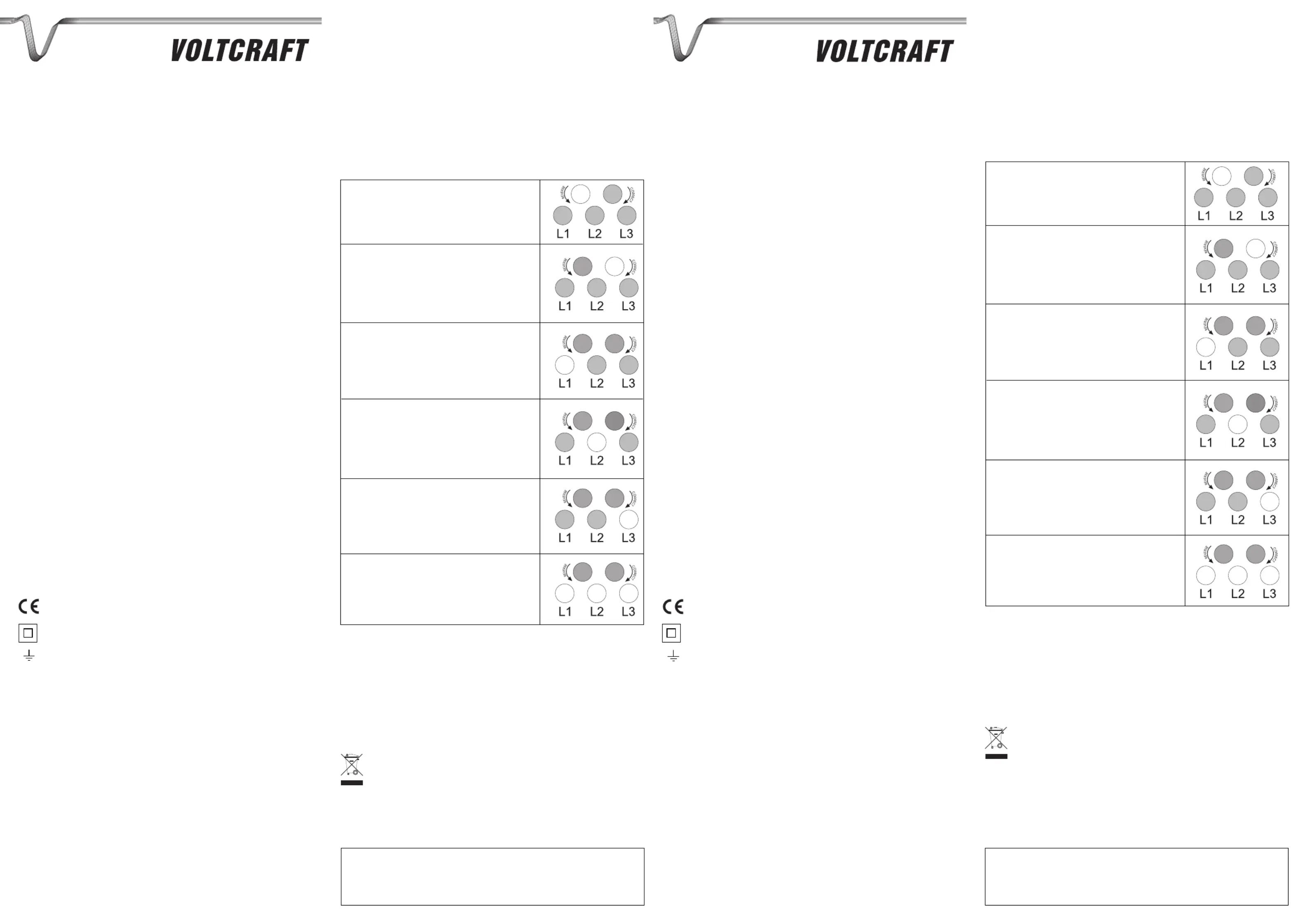

Anbei die Erklärung der verschiedenen Anzeigevarianten:
Alle drei Phasen vorhanden, Drehrichtung rechts (Normalfall)
Alle drei Phasen vorhanden, Drehrichtung links. Um die Drehrichtung rechts
zu erhalten müssen zwei Phasen getauscht werden.
Phase L2 und L3 vorhanden, L1 fehlt
Phase L1 und L3 vorhanden, L2 fehlt
Phase L1 und L2 vorhanden, L3 fehlt
Nur eine Phase vorhanden, eine Messleitung ist mit N oder PE verbunden.
Wartung und Entsorgung
Überprüfen Sie regelmäßig die technische Sicherheit des VC-32.
Es ist anzunehmen, dass ein korrekter Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist
- nach längerer Lagerung unter ungünstigen Verltnissen
- nach schweren Transportbeanspruchungen
Äußerlich sollte das Gerät nur mit einem weichen, feuchten Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall
scheuernde oder chemische Reinigungsmittel, da dadurch das Gehäuse angegriffen oder die Funktion beeinträchtigt werden
könnte.
Versuchen Sie nicht das Gehäuse, zu öffnen.
Entsorgung
Elektronische Altgeräte sind Wertstoffe und dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das
Gerät am Ende seiner Lebensdauer nach den geltenden gesetzlichen Vorschriften bei den kommunalen
Sammelstellen.
Technische Daten
Spannungsbereich : 250 bis 400 V/AC (50 Hz)
Stromaufnahme : ca. 5 mA (380V)
Länge Messleitungen : 80 cm
Abmessungen : 105 x 70 x 39 mm
O P E R A T I N G I N S T R U C T I O N S °
Version 08/12
Phase Sequence Indicator VC-32
Item-No. 10 10 07
Introduction
Dear Customer,
In purchasing this Voltcraft®product, you have made a very good decision for which we should like to thank you.
You have acquired an above-average quality product from a brand family which has distinguished itself in the field of measuring,
charging and network technology by particular competence and permanent innovation.
With Voltcraft®, you will be able to cope even with difficult tasks as an ambitious hobbyist just as much as a professional user.
Voltcraft®offers you reliable technology at an extraordinarily favourable cost-performance ratio.
We are certain: Starting to use Voltcraft will also be the commencement of a long, successful relationship.
We hope you will enjoy using your new Voltcraft ®product!
The VC-32 was constructed according to state-of-the-art. This device meets the requirements of the applicable European and
national guidelines. Its conformity has been certified and the corresponding declarations and documents can be obtained from
the manufacturer. To maintain the specifications and to ensure risk-free operation, the user should comply with the following
operating instructions.
Product Description
The phase sequence indicator VC-32 shows the phase sequence in a 3-phase network and thus the rotation direction of motors. You
can also check whether all three phases are available. The nominal voltage range is 250 to 400 V/AC
The VC-32 with its removable belt clip with magnetic holder and the robust ABS casing with rubber protection is the ideal tester
for electric installation and should be part of every toolbox.
Intended use
Test device for the phase sequence in 3-phase networks with a nominal voltage range 250 - 400 V/AC in the overvoltage cat-
egory CAT III 400V.
Operation is only permitted in a dry environment; contact with moisture must be avoided at all times.
Operation is not permitted under unfavourable ambient conditions. Unfavourable ambient conditions include: dust and inflam-
mable gases, vapours or solvents, storms or stormy conditions such as strong electrostatic fields, etc.
Any use other than that described above will cause damage to this product. In addition, this may lead to
hazards such as short circuits or fire. The product as a whole may not be opened, modified or recon-
structed.
Scope of delivery
Phase sequence indicator VC-32 · Measuring leads with protective caps · Operating instructions.
Safety instructions and hazard warnings
This device left the factory in perfect condition in terms of safety engineering.
To maintain this condition and ensure safe operation, you, as the user, must comply with the safety instructions and warnings
contained in these instructions. The following symbols must be observed:
The triangle containing a lightning symbol warns of danger of an electric shock or of the impairment of the elec-
trical safety of the device.
Note. Read the operating instructions
An exclamation mark in a triangle indicates important information in these operating instructions which is to be
followed strictly.
This product has been CE-tested and conforms to the applicable directives and standards.
Protection class 2 (double insulated)
Ground symbol
CAT III 400V Device corresponds to overvoltage category III 400V
The warranty will lapse in case of damage caused by failure to comply with these operating instructions! We will not assume
any responsibility for consequential damage!
We do not accept any liability for personal injury or damage to property caused by incorrect handling or failure to observe the
safety instructions. The warranty will be rendered null and void in such cases.
For safety and licensing reasons (CE), unauthorised conversion and/or modification of the device is not permitted.
The device must be set up correctly. Please follow the operating instructions carefully in doing so.
The voltage values given on the VC-32 are nominal voltages. Never exceed them!
The device must not be exposed to extreme temperatures, strong vibrations or high levels of humidity. Readings are only guar-
anteed within a temperature range of -10°C to + 55 °C and a relative air humidity of 20 to 96% (climate category N.)
Hold the measuring leads on the intended handles only. Never touch the device beyond the ends (tactile) of the handles.
Before measuring, always check that the voltage tester is working properly. Take a measurement at a known voltage source,
and check that the reading is correct. In case one or several lamps fail, the device may no longer be used.
The housing of the voltage tester must not be taken apart.
The voltage tester may only be used on systems within the voltage ranges given.
When measuring voltage above the admissible limit value for hazardous contact voltage (acc. to DIN VDE 0100 Part 410), there
is mortal danger! Never touch such voltage!
Work on live components and systems is generally hazardous. Voltage as of 30 V AC and 60 V DC can already be fatal for
humans
Keep the voltage tester in a clean condition, and store it in a dry place in the correct manner.
Keep the device out of the reach of children.
Carrying out Measurements
Before each phase sequence measurement, check that the device is working properly by measuring a known
voltage source.
If the display lamps of the device do not light up, put the device out of operation. A defective device must not be
used.
Only old the measuring wires of the VC-32 on the intended handles. Never touch the device beyond the handle
ends.
Contact the three measuring wires with the three phases of a 3-phase network. Connect the black measuring wire with L1,
the red one with L2 and the blue one with L3.

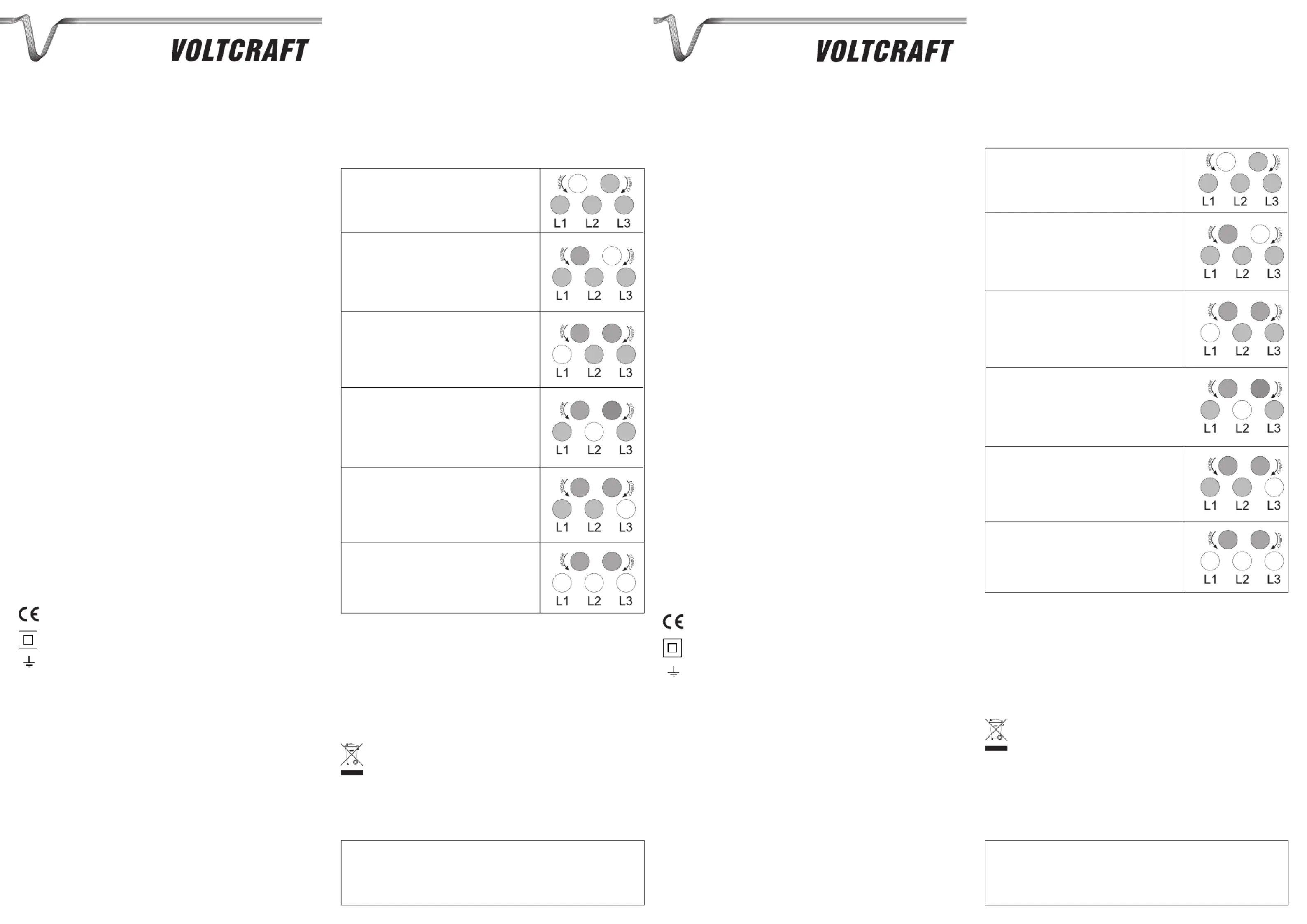

Below the explanation of the different display variants:
All three phases available, rotation direction right (normal case)
All three phases available, rotation direction left. To maintain the rotation
direction right, you have to switch two phases.
Phase L2 and L3 available, L1 missing
Phase L1 and L3 available, L2 missing
Phase L1 and L2 available, L3 missing
Only one phase available, one measuring wire connected with N or PE.
Maintenance and Disposal
Periodically check the technical safety of the VC-32.
It can be assumed that risk-free operation is no longer possible if:
- there is visible evidence that the device has been damaged
- The device has been stored under unfavourable conditions for a longer period of time
- the device has been subjected to heavy transport strain
The outside of the device should be cleaned with a soft, damp cloth or brush only. Do not use abrasive or chemical cleaning
agents which could damage the housing or impair operation.
Never try to open the casing.
Disposal
Old electronic devices are special waste and may not be disposed of in the household waste. When the device
has become unusable, dispose of it at the community collection point in accordance with the statutory regula-
tions in force.
Technical data
Voltage range : 250 to 400 V/AC (50 Hz)
Current consumption : ca. 5 mA (380V)
Length of the measuring cables : 80 cm
Dimensions : 105 x 70 x 39 mm
®
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen
Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck legung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2012 by Voltcraft®
Legal notice
These operating instructions are a publication by Voltcraft®, Lindenweg 15, D-92242 Hirschau/Germany, Phone +49 180/586 582 7 (www.voltcraft.de).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing
systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.
© Copyright 2012 by Voltcraft®
쮕 
®


Produkt Specifikationer

Mærke: Voltcraft
Kategori: Ikke kategoriseret
Model: VC-32

Har du brug for hjælp?

Hvis du har brug for hjælp til Voltcraft VC-32 stil et spørgsmål nedenfor, og andre brugere vil svare dig




Ikke kategoriseret Voltcraft Manualer

Voltcraft

Voltcraft SNPS-65 Manual

12 November 2024
Voltcraft

Voltcraft BS-701SE Manual

4 Oktober 2024
Voltcraft

Voltcraft VC-CJS11 Manual

15 September 2024
Voltcraft

Voltcraft SEM8500 Manual

3 September 2024
Voltcraft

Voltcraft VC-AL1600 Manual

2 September 2024
Voltcraft

Voltcraft PSW 150-12 Manual

2 September 2024
Voltcraft

Voltcraft VC-AL450 Manual

2 September 2024
Voltcraft

Voltcraft VC-AL100N Manual

2 September 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Rittal

Rittal SZ 2500.100 Manual

12 November 2024
Hertz

Hertz CAPRI H100 Manual

12 November 2024
Nuki

Nuki Keypad 2.0 Manual

12 November 2024
Schellenberg

Schellenberg 20023 Manual

12 November 2024
Schellenberg

Schellenberg 20262 Manual

12 November 2024
Silverline

Silverline KUL23 Manual

12 November 2024
ORNO

ORNO OR-ZL-1602 Manual

12 November 2024
Biltema

Biltema 26-2030 Manual

12 November 2024
Biltema

Biltema 47-7005 Manual

12 November 2024
Biltema

Biltema 26-2116 Manual

12 November 2024
