Side 1/3
このたびは、ヤマハ製品をお選びいただき、誠にありがとうございます。本製品は、多様な調整機能を持つバ
スドラム用フットペダルです。本製品の調整機能を十分に活かし、演奏をお楽しみいただくため、本書および
別紙の「安全上のご注意」をよくお読みになってからご使用ください。お読みになったあとも、いつでもご覧
になれるように製品と共に保管していただきますようお願いします。
*FP9C、DFP9C、DFP9CLのみ同梱
２つのペダルを連結する
[DFP9D、DFP9C、DFP9CL]
ドラムキーqを使用して、ユニバーサルジョイン
トw eをそれぞれのペダルの回転軸 に固定しま
す。必要に応じてユニバーサルジョイントの長さを
調整します。
ペダルをバスドラムに取りつける
バスドラムのフープ
をフープクランプr
の間に挟み込み、
ウィングボルトtを
回して動かないよう
に固定します。
ビーターをペダルに取りつける
ビーター を好みの高さにy
セットし、ドラムキーボルト
uでしっかり固定します。
ペダルがずれないようにする
ペダルがずれないようにするためのスパイクiは、
頭部を回して底部に突き出す長さを調整できます。
左側(DFP9CLの場合は右側)のペダルは、もう１組
のスパイクoも併せて使用し、ずれないようにし
てください。
【注記】
床が傷つくのを防ぐためカーペットなどの上でご使用ください。
同梱品(数)
ペダル
本体 ビーター ビーターウェイト
ユニバーサル
ジョイント
ベルト ドラム
キー
キャリング
ケース
取扱説明書
(本書)
サービス
拠点リスト
安全上の
ご注意
アルミ製
真ちゅう製
FP9D,FP9C 1 1 1 1 ‒1(*)
1 1 1 1 1
DFP9D,DFP9C,
DFP9CL
2 2 2 2 1 2(*)
ペダルを設置する
t
r
y
u
i
i
A
B
C
D,E,F
[FP9D、FP9C]
ee
t
i
i
o
y
y
u
ii
B
A
CC
D,E,F
D,E,F
DFP9CLは、左右が逆になります。
[DFP9D、DFP9C、DFP9CL]
q
w
r
tバスドラムのフープ
y
u
io
FP9D FP9C DFP9D DFP9C DFP9CL
フットペダル / FOOT PEDAL / PÉDALE DE GROSSE CAISSE / FUßMASCHINE / PEDALE CASSA
10-1 Nakazawa-cho, Nakaku, Hamamatsu, 430-8650 Japan
Manual Development Group
© Yamaha Corporation
ZW08050
Published 08/2018 发行 : A0 取扱説明書 / Owner’s Manual / Mode d’emploi / Bedienungsanleitung / Manuale di istruzioni P.1
日本語 JA
それぞれの位置は、上の全体図( 〜 )で確認ください。A F
Aビーターの重さを調整する
ビーターの重さは、部品 を下に引き、同梱され!0
ているアルミ製か真ちゅう製のどちらかのウェイト
!1を取りつけることで調整できます。
【注記】
ウェイトを２つ取りつけないでください。演奏途中で脱落するおそ
れがあります。
Bビーターの角度を調整する
ドラムキーボルト!2を緩め、
部品!3を回転させて角度を調
整し、ドラムキーボルト!2を
締め直して固定します。
目盛!4も目安にして調整して
ください。
Cスプリングテンションを調整する
ツマミ!5を回し、スプ
リングテンションを調整
します。
右に回していくとスプリ
ングテンションが強くな
り、左に回していくとス
プリングテンションが弱
くなります。
目盛!6も目安にして調
整してください。
Dベルト式に切り替える
[FP9C、DFP9C、DFP9CL]
チェーンを留めているドラムキーボルト
!7
a
と
!7
b
を外し、付属のベルト!8に交換して、締め付け直
します。
部品!7 !7 aは部品 bより長くなっていますので、
交換時に入れ替わらないようにしてください。
E
フットボードを調整する
[FP9D、DFP9D]
ドラムキーボルト!9を緩め、部品@0をスライドさ
せて位置を調整し、ドラムキーボルト!9を締め直し
て固定します。部品@0の位置は3段階から選べます。
[FP9C、DFP9C、DFP9CL]
ドラムキーボルト@1を緩め、部品@2をスライドさ
せて位置を調整し、ドラムキーボルト@1を締め直し
て固定します。部品@2の位置は3段階から選べます。
Fフットボードの角度を調整する
ドラムキーボルト@3を
緩め、部品@4を回転さ
せて位置を調整し、ドラ
ムキーボルト@3を締め
直して固定します。
目盛@5も目安にして調
整してください。
[FP9D、DFP9D]
部品 の調整に加え、@4
部品@7でもフットボー
ドの角度を調整できます。
ドラムキーボルト@6を
緩め、部品@7の固定位
置を調整し、ドラムキー
ボルト@6を締め直して
固定します。部品@7の
固定位置は3段階から選
べます。
ペダルを調整する
!0
!1
!3
!2
!4
!5
!6
@5
@3
@4
@6
@7
Thank you for choosing Yamaha. These products are bass drum foot pedals with extensive adjustable fea-
tures. For more information on using and getting the most benefit from these features for your playing enjoy-
ment, read through this manual and the separate leaflet Precautions (Drum Hardware) before starting to use
the products. After reading these documents, keep them with the product for convenient, future reference.
* FP9C, DFP9C, DFP9CL only
Connect the two pedals
[DFP9D, DFP9C, DFP9CL]
Using the drum key q, attach the universal joint w to
the two center shafts e. Adjust the universal joint
length as needed.
Attach to the bass drum
Put the bass drum
hoop between the
hoop clamp teeth r
and secure it by tight-
ening the wing bolt t.
Attach the beater
Put the beater shaft y in
position and fix it firmly by
tightening the drum key bolt
u.
Fix the pedal in place
Turn the head i to adjust how much the spike
extends beyond the base to help fix the pedal in
place. The left (right on DFP9CL) pedal has an extra
pair of spikes o for additional grip.
Notice
Use a carpet of suitable thickness to avoid floor damage.
Included in the
package Pedal Beater
Beater Weight Universal
Joint Belt Drum
Key
Carrying
Case
Owner’s
Manual
(this leaflet)
Services
Informa-
tion
Safety
Precau-
tion
Alumi-
num Brass
FP9D, FP9C 1 1 1 1 ‒1(*)
1 1 1 1 1
DFP9D, DFP9C,
DFP9CL 2 2 2 2 1 2(*)
Pedal Setup
ee
t
i
i
o
y
y
u
ii
B
A
CC
D,E,F
D,E,F w
t
r
y
u
i
i
A
B
C
D,E,F
q
[FP9D, FP9C] [DFP9D, DFP9C, DFP9CL]
DFP9CL has the primary pedal (with beaters) on the
left and the secondary pedal on the right.
r
tBass drum hoop
y
u
io
English EN
Use the section label A through F to find out where each adjustment is located on the over-
all product view above.
ATo adjust the beater weight
Pull part !0 down and put either the aluminum or
brass beater weight !1 that comes with the package
when you want to adjust the beater head weight.
Notice
Put only one of them, or they will fall out during playing.
BTo adjust the beater angle
Loosen the drum key bolt !2,
turn part !3 for desired angle,
and retighten the bolt !2.
Use the markings !4 for refer-
ence.
CTo adjust the spring tension
Turn the knob !5 to adjust
the spring tension.
Turn clockwise to increase
the spring tension for
tighter control, or counter
clockwise to decrease the
spring tension.
Use the markings !6 for
reference.
DTo use the pedal with the belt
[FP9C, DFP9C, DFP9CL]
Loosen the drum key bolts (!7 !7 a and b), remove
the chain, replace it with the belt !8, and retighten the
bolts (!7 !7 a and b).
Use each drum key bolt in where it came from as the
bolt (!7 a) is longer than the bolt (!7 b).
ETo adjust the footboard
[FP9D, DFP9D]
Loosen the drum key bolt !9, reposition part @0, and
retighten the bolt !9. Reposition part @0 in one of the
three positions available.
[FP9C, DFP9C, DFP9CL]
Loosen the drum key bolt @1, reposition part @2, and
retighten the bolt @1. Reposition part @2 in one of the
three positions available.
FTo adjust the footboard angle
Loosen the drum key bolt
@3 @4, turn part for
desired angle, and
retighten the bolt @3. Use
the markings @5 for refer-
ence.
[FP9D, DFP9D]
Part @7 as well as part @4
affects the footboard
angle. Loosen the drum
key bolt @6, reposition part
@7, and retighten the bolt
@6. Reposition part @7 in
one of the three positions
available.
Pedal Adjustment
!0
!1
!3
!2
!4
!5
!6
@5
@3
@4
@6
@7
Nous vous remercions d'avoir choisi Yamaha. Ces pédales de grosse caisse ont de nombreuses fonctionna-
lités réglables. Afin d'utiliser au mieux ces fonctionnalités et d'en profiter pleinement, lisez ce manuel et la
brochure Précautions d'usage (Armature de batterie) avant de commencer à utiliser les produits. Après avoir
lu ces documents, conservez-les avec le produit pour pouvoir vous y reporter facilement.
* FP9C, DFP9C, DFP9CL uniquement
Reliez les deux pédales
[DFP9D, DFP9C, DFP9CL]
À l'aide de la clé de serrage q, fixez le joint universel
w aux deux cames centrales e. Réglez la longueur
du joint universel si nécessaire.
Fixez-le à la grosse caisse
Placez le cercle de la
grosse caisse entre
les dents de l'attache
du cercle r et fixez-le
en resserrant le bou-
lon à ailettes t.
Fixez la batte
Insérez la came de la batte y
Mettez le joint en place et
fixez-le fermement en resser-
rant le boulon de la clé de
serrage u.
Mettez la pédale en place
Tournez la tête i afin de régler l'extension de la
pointe au-delà de la base afin de mettre la pédale en
place. La pédale de gauche (de droite pour le modèle
DFP9CL) comprend une paire supplémentaire de
pointes o qui améliore la fixation.
Avis
Utilisez un tapis d'épaisseur suffisante pour éviter tout dommage
sur le sol.
Contenu de
l'emballage Pédale Batte
Poids de la batte
Joint
universel Courroie Clé de
serrage
Sac de
transport
Mode
d'emploi
(la présente
brochure)
Précautions
d'usage
(Armature
de batterie)
Informa-
tions
sur les
services
Alumi-
nium Cuivre
FP9D, FP9C 1 1 1 1 ‒ 1(*)
1 1 1 1 1
DFP9D, DFP9C,
DFP9CL 2 2 2 2 1 2(*)
Configuration des pédales
ee
t
i
i
o
y
y
u
ii
B
A
CC
D,E,F
D,E,F w
[FP9D, FP9C] [DFP9D, DFP9C, DFP9CL]
t
r
y
u
i
i
A
B
C
D,E,F
qLe modèle DFP9CL a la pédale principale (avec les
battes) à gauche et la pédale secondaire à droite.
r
tCercle de la
grosse caisse
y
u
io
Français FR
Utilisez la section A à F pour déterminer l'emplacement de chaque réglage sur la vue glo-
bale ci-dessus du produit.
APour régler le poids de la batte
Abaissez la pièce !0 et assemblez le poids de la batte
en aluminium ou en cuivre !1 fourni afin de régler le
poids de la tête de la batte.
Avis
Vous ne devez placer qu'une seule batte ; si vous en placez plus,
elles risqueraient de tomber pendant l'utilisation.
BPour régler l'angle de la batte
Desserrez le boulon de la clé
de serrage !2, tournez la pièce
!3 jusqu'à l'angle souhaité et
resserrez le boulon !2.
Servez-vous des marques !4
comme référence.
CPour régler la tension du ressort
Tournez le bouton afin de !5
régler la tension du ressort.
Tournez le bouton vers la
droite pour augmenter la
tension ou vers la gauche
pour la diminuer.
Servez-vous des marques
!6 comme référence
DPour utiliser la pédale avec la courroie
[FP9C, DFP9C, DFP9CL]
Desserrez les boulons de la clé de serrage (!7 a et
!7 b), retirez la chaîne, remplacez-la par la courroie
!8, puis resserrez les boulons (!7 !7 a et b).
Respectez l'emplacement de chaque boulon de la clé
de serrage, car le boulon (!7 a) est plus long que le
boulon (!7 b).
EPour régler la semelle
[FP9D, DFP9D]
Desserrez le boulon de la clé de serrage
!9,
reposition-
nez la pièce
@0
et resserrez le boulon
!9.
Repositionnez
la pièce
@0
dans l'une des positions disponibles.
[FP9C, DFP9C, DFP9CL]
Desserrez le boulon de la clé de serrage
@1,
reposition-
nez la pièce
@2,
puis resserrez le boulon
@1.
Remettez la
pièce
@2
dans l'une des positions disponibles.
FPour régler l'angle de la semelle
Desserrez le boulon de la
clé de serrage @3, tournez
la pièce @4 jusqu'à l'angle
souhaité et resserrez le
boulon @3. Servez-vous
des marques @5 comme
référence.
[FP9D, DFP9D]
Les pièces
@7 @4 et ont
une incidence sur l'angle
de la semelle. Desserrez
le boulon de la clé de ser-
rage @6, repositionnez la
pièce @7 et resserrez le
boulon @6. Repositionnez
la pièce @7 dans l'une des
positions disponibles.
Réglage de la pédale
!0
!1
!3
!2
!4
!5
!6
@5
@3
@4
@6
@7
Vielen Dank für den Kauf eines Yamaha-Produkts. Bei diesem Produkt handelt es sich um Fußmaschinen
für Bass drum mit vielen einstellbaren Funktionen. Damit Sie diese Funktionen für ein optimales Spiel des
Instruments einsetzen können, lesen Sie diese Bedienungsanleitung und das separate Merkblatt „Vorsichts-
maßnahmen (Drum-Hardware)“ sorgfältig durch, bevor Sie das Produkt verwenden. Wenn Sie diese Doku-
mente gelesen haben, bewahren Sie sie zusammen mit dem Produkt zum späteren Nachlesen auf.
* nur FP9C, DFP9C, DFP9CL
Verbinden der beiden Pedale
[DFP9D, DFP9C, DFP9CL]
Befestigen Sie das Universalgelenk w mit dem Trom-
melschlüssel q an den beiden Mittelwellen e. Pas-
sen Sie die Länge des Universalgelenks wie
gewünscht an.
Befestigen an der Bass drum
Setzen Sie den
Spannreifen der Bass
drum zwischen die
Zähne der Spannrei-
fenklammer r und
befestigen Sie ihn
durch Anziehen der
Flügelschraube t.
Befestigen des Schlägels
Setzen Sie die Schlägelachse
y in die Öffnung ein und zie-
hen Sie die Trommelschlüs-
selschraube fest an, um sie
zu befestigen u.
Fixieren der Fußmaschine
Drehen Sie am Schraubenkopf i, um anzupassen,
wie weit die Spitze aus der Basis herausragen soll,
um die Fußmaschine zu fixieren. Das linke Pedal (bei
DFP9CL das rechte) verfügt über ein zusätzliches
Paar an Spitzen o für zusätzlichen Halt.
Achtung
Legen Sie einen ausreichend dicken Teppich unter, um den
Boden nicht zu beschädigen.
Lieferumfang Pedal
Schlägel
Schlägelgewicht
Universal-
gelenk
Riemen Trommel-
schlüssel
Transport-
tasche
Bedienungs-
anleitung
(dieses
Merkblatt)
Vorsichts-
maßnahmen
(Drum-Hard-
ware)
Service-
informa-
tionen
Alumi-
nium
Mes-
sing
FP9D, FP9C 1 1 1 1 ‒1(*)
1 1 1 1 1
DFP9D, DFP9C,
DFP9CL 2 2 2 2 1 2(*)

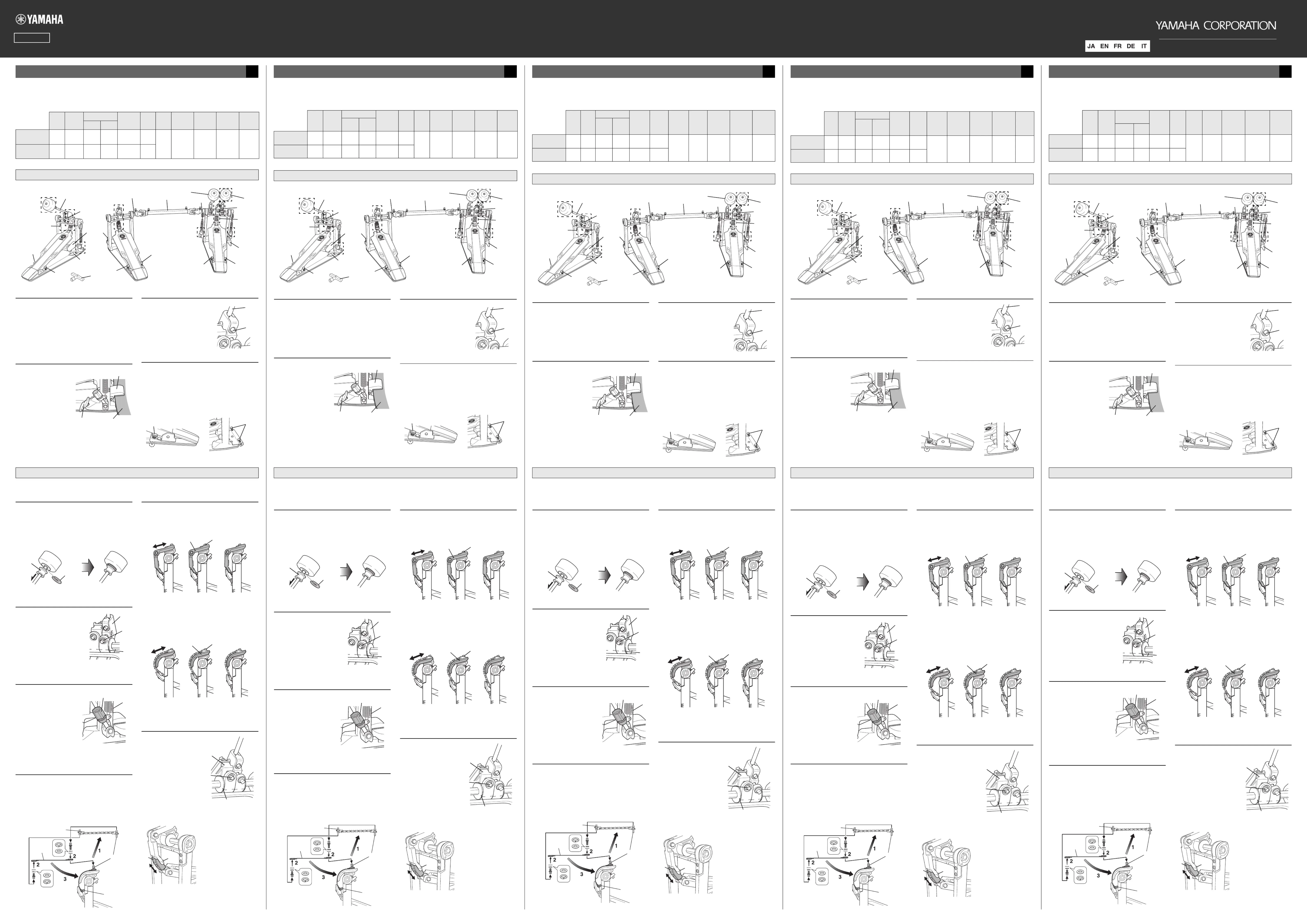

Aufbau der Fußmaschine
ee
t
i
i
o
y
y
u
ii
B
A
CC
D,E,F
D,E,F w
t
r
y
u
i
i
A
B
C
D,E,F
q
[FP9D, FP9C] [DFP9D, DFP9C, DFP9CL]
Bei DFP9CL befindet sich das primäre Pedal (mit
Schlägeln) links und das sekundäre Pedal rechts.
r
tBass drum-
Spannreifen
y
u
io
Deutsch DE
Sie können den Beschriftungen A bis F in der oben stehenden Gesamtansicht des Pro-
dukts entnehmen, wo sich die einzelnen Einstellungen befinden.
AEinstellen des Schlägelgewichts
Ziehen Sie Element
!0
nach unten und schieben Sie
entweder das Aluminium- oder das Messing-Schlägel-
gewicht
!1,
die im Lieferumfang enthalten sind, auf,
um das Gewicht des Schlägelkopfes anzupassen.
Achtung
Setzen Sie jeweils nur ein Gewicht ein, sonst fallen sie beim
Spielen ab.
BEinstellen des Schlägelwinkels
Lösen Sie die Trommelschlüs-
selschraube !2, passen Sie
den Winkel von Element !3 wie
gewünscht an und ziehen Sie
die Schraube !2 wieder fest an.
Orientieren Sie sich dabei an
den Markierungen !4.
CEinstellen der Federspannung
Drehen Sie den Knopf !5
zum Anpassen der Feder-
spannung.
Im Uhrzeigersinn erhöht
sich die Spannung, entge-
gen dem Uhrzeigersinn ver-
ringert sich die Spannung.
Orientieren Sie sich dabei
an den Markierungen !6.
D
Verwenden der Fußmaschine mit dem Riemen
[FP9C, DFP9C, DFP9CL]
Lösen Sie die Trommelschlüsselschrauben (!7 a und
!7 b), entfernen Sie die Kette und ersetzen Sie sie
durch den Riemen !8. Ziehen Sie anschließend die
Schrauben (!7 !7 a und b) wieder fest an.
Setzen Sie die Trommelschlüsselschrauben jeweils
wieder an ihrem ursprünglichen Ort ein, da die
Schraube (!7 a) länger ist als Schraube (!7 b).
EEinstellen den Trittplatte
[FP9D, DFP9D]
Lösen Sie die Trommelschlüsselschraube !9, richten
Sie Element @0 neu aus und ziehen Sie die Schraube
!9 wieder fest an. Wählen Sie für die Ausrichtung von
Element @0) eine der drei verfügbaren Positionen.
[FP9C, DFP9C, DFP9CL]
Lösen Sie die Trommelschlüsselschraube @1, richten
Sie Element @2 neu aus und ziehen Sie die Schraube
@1 wieder fest an. Wählen Sie für die Ausrichtung von
Element @2 eine der drei verfügbaren Positionen.
FEinstellen den Trittplattewinkel
Lösen Sie die Trommel-
schlüsselschraube @3,
passen Sie den Winkel
von Element @4 wie
gewünscht an und ziehen
Sie die Schraube @3 wie-
der fest an. Orientieren
Sie sich dabei an den
Markierungen @5.
[FP9D, DFP9D]
Element
@7
sowie Element
@4
beeinflussen den Tritt-
plattewinkel. Lösen Sie die
Trommelschlüsselschrau-
be
@6,
richten Sie Element
@7
neu aus und ziehen Sie
die Schraube
@6
wieder
fest an. Wählen Sie für die
Ausrichtung von Element
@7
eine der drei verfüg-
baren Positionen.
Einstellung der Fußmaschine
!0
!1
!3
!2
!4
!5
!6
@5
@3
@4
@6
@7
Grazie per aver scelto Yamaha. Questi prodotti sono pedali per grancassa con diverse caratteristiche e funziona-
lità. Per ulteriori informazioni sull'utilizzo di queste funzionalità e su come sfruttarle al meglio e suonare diverten-
dosi, leggere questo manuale e l'opuscolo separato Precauzioni (Elementi di Serraggio Batteria) prima di iniziare
a utilizzare i prodotti. Dopo aver letto i documenti, conservarli con il prodotto per un comodo riferimento futuro.
* Solo FP9C, DFP9C, DFP9CL
Collegare i due pedali
[DFP9D, DFP9C, DFP9CL]
Con la chiave per batteria q, fissare il giunto univer-
sale w sui due alberi centrali e. Regolare la lun-
ghezza del giunto universale secondo necessità.
Fissare al pedale
Mettere il cerchio della
grancassa tra i denti
del morsetto r e fis-
sarlo stringendo il bul-
lone ad alette t.
Fissare la testa battente
Inserire l'albero della testa
battente y posizionare e fis-
sare saldamente serrando il
bullone con la chiave per bat-
teria u.
Fissare il pedale in posizione
Ruotare la testa
i
per regolare quanto lo spuntone
deve estendersi oltre la base e aiutare a fissare il
pedale in posizione. Il pedale sinistro (a destra su
DFP9CL) ha un paio di spuntoni extra
o
per un'ade-
renza aggiuntiva.
Avviso
Utilizzare un tappeto di spessore adatto per evitare danni al pavimento.
Incluso nella
confezione Pedale Testa
battente
Peso della testa
battente
Giunto
universale
Cinghia
Chiave
per
batteria
Custodia
per
trasporto
Manuale di
istruzioni
(questo
opuscolo)
Precauzioni
(Elementi di
Serraggio
Batteria)
Informa-
zioni sui
servizi
Alluminio
Ottone
FP9D, FP9C 1 1 1 1 ‒ 1(*)
1 1 1 1 1
DFP9D, DFP9C,
DFP9CL 2 2 2 2 1 2(*)
Impostazione del pedale
ee
t
i
i
o
y
y
u
ii
B
A
CC
D,E,F
D,E,F w
t
r
y
u
i
i
A
B
C
D,E,F
q
[FP9D, FP9C] [DFP9D, DFP9C, DFP9CL]
DFP9CL p1-ha il pedale principale (con teste battenti) a
sinistra e il pedale secondario a destra.
r
tAnello del pedale
y
u
io
Italiano IT
Utilizzare le sezioni da A ad F ed avvalersi della vista generale del prodotto sopra illustrato
per individuare dove si trova ciascuna regolazione.
APer regolare il peso della testa battente
Tirare la parte !0 verso il basso e inserire il peso della
testa battente in alluminio o in ottone !1 in dotazione
nella confezione per regolare il peso della testa bat-
tente.
Avviso
Inserirne solo uno oppure cadrà mentre si suona.
B
Per regolare l'angolazione della testa battente
Allentare con la chiave per bat-
teria il bullone !2, ruotare la
parte !3 per ottenere l'angolo
desiderato e serrare di nuovo il
bullone !2.
Utilizzare i segni !4 come riferi-
mento.
CPer regolare la tensione della molla
Ruotare la manopola !5
per regolare la tensione
della molla.
Ruotare in senso orario
per aumentare la ten-
sione della molla o in
senso antiorario per dimi-
nuirla. Utilizzare i segni !6
come riferimento.
DPer utilizzare il pedale con la cinghia
[FP9C, DFP9C, DFP9CL]
Allentare con la chiave per batteria i bulloni
(!7
a e !7
b),
rimuovere la catena, sostituirla con la cinghia !8 e
serrare di nuovo i bulloni (!7 !7 a e b).
Riposizionare ogni bullone con la chiave per batteria
nel punto in cui era stato tolto, perché il bullone (!7 a)
è più lungo del bullone (!7 b).
EPer regolare la pedana
[FP9D, DFP9D]
Allentare con la chiave per batteria il bullone !9, ripo-
sizionare la parte @0 !9 e serrare di nuovo il bullone .
Riposizionare la parte @0 in una delle tre posizioni
disponibili.
[FP9C, DFP9C, DFP9CL]
Allentare con la chiave per batteria il bullone @1, ripo-
sizionare la parte @2 @1 e serrare di nuovo il bullone .
Riposizionare la parte @2 in una delle tre posizioni
disponibili.
FPer regolare l'angolazione della pedana
Allentare con la chiave per
batteria il bullone @3, ruo-
tare la parte @4 per otte-
nere l'angolo desiderato e
serrare di nuovo il bullone
@3 @5. Utilizzare i segni
come riferimento.
[FP9D, DFP9D]
La parte @7 e la parte @4
influiscono sull'angola-
zione della pedana.
Allentare con la chiave per
batteria il bullone @6, ripo-
sizionare la parte @7 e
serrare di nuovo il bullone
@6. Riposizionare la parte
@7 in una delle tre posi-
zioni disponibili.
Regolazione del pedale
!0
!1
!3
!2
!4
!5
!6
!7 a
!8
!7 b
!7 b
@5
@3
@4
@6
@7

Produkt Specifikationer

Mærke: Yamaha
Kategori: Musikinstrument
Model: DFP9C

Har du brug for hjælp?

Hvis du har brug for hjælp til Yamaha DFP9C stil et spørgsmål nedenfor, og andre brugere vil svare dig


Musikinstrument Yamaha Manualer

Yamaha

Yamaha YX1030PR Manual

15 December 2024
Yamaha

Yamaha DD-75 Manual

12 December 2024
Yamaha

Yamaha YGS70 Manual

12 December 2024
Yamaha

Yamaha FP9C Manual

12 December 2024
Yamaha

Yamaha LP-7A Manual

12 December 2024
Yamaha

Yamaha LP-5A Manual

12 December 2024
Yamaha

Yamaha FP9D Manual

12 December 2024
Yamaha

Yamaha YG-1210 Manual

12 December 2024
Yamaha

Yamaha HS1200T Manual

12 December 2024
Yamaha

Yamaha FP9500D Manual

12 December 2024

Musikinstrument Manualer

Nyeste Musikinstrument Manualer

Pyle

Pyle PGA500BR.5 Manual

6 December 2024
Pyle

Pyle PGA480NT Manual

6 December 2024
Elektron

Elektron Syntakt Manual

25 November 2024
Elektron

Elektron Octatrack MKII Manual

25 November 2024
Elektron

Elektron Digitone Manual

25 November 2024
Xvive

Xvive U7 Manual

9 November 2024
Max

Max KD49 Manual

22 Oktober 2024
Casio

Casio tone LK-S245 Manual

23 September 2024
Casio

Casio AP-S200 Manual

23 September 2024
Casio

Casio AP-300 Manual

23 September 2024
