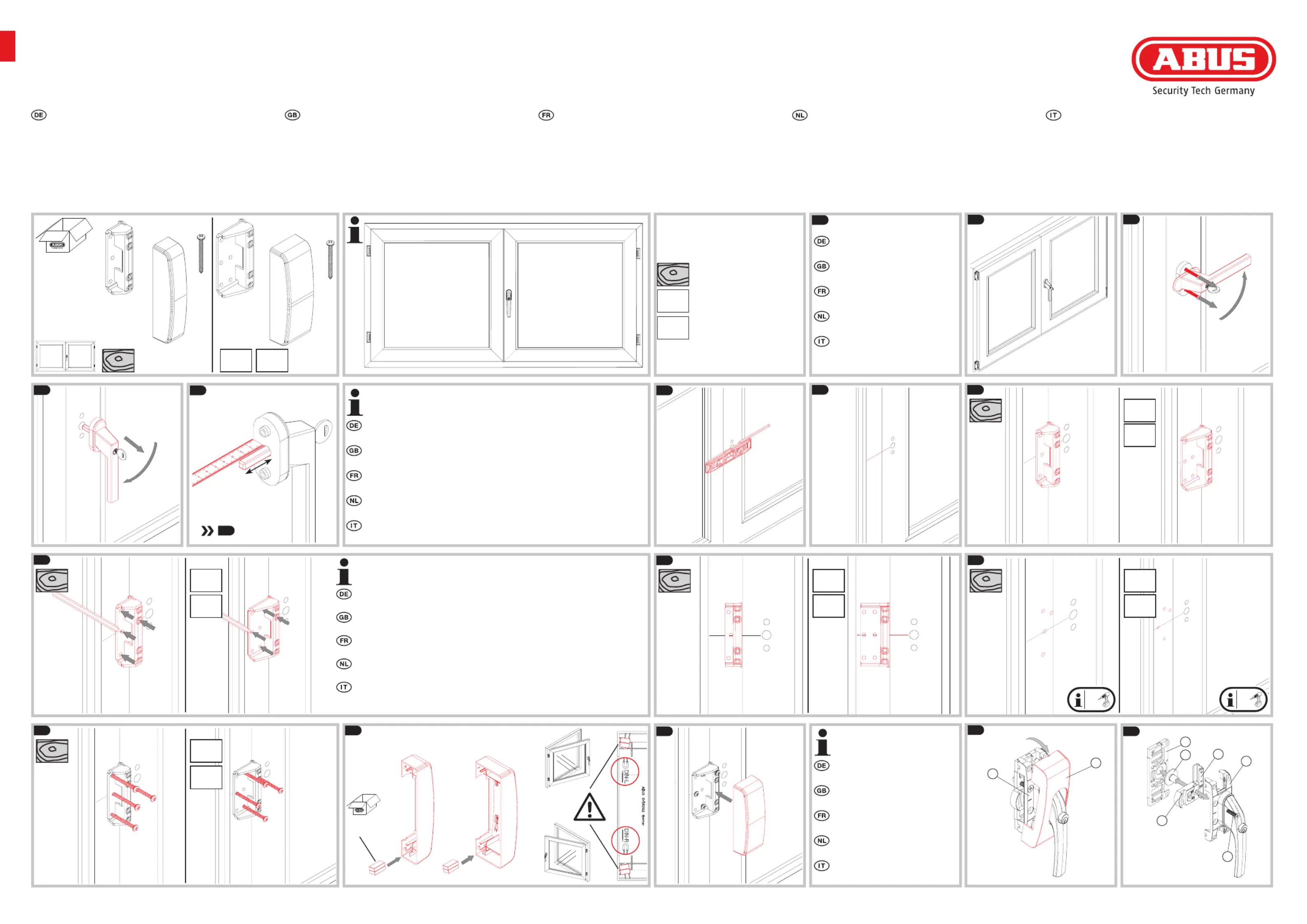

SK450
Diese Anleitung beschreibt die Montage der ABUS Fenster-
gri-Schlösser FO400N, FO400A, FOS650 und FOS650A auf
Doppelügelfenstern ohne Mittelsteg. Voraussetzung für die
Umrüstung sind die oben genannten ABUS Produkte und
dieses Schließkasten-Set. Bitte beachten Sie bei der Montage
auch die Montageanleitungen von FO400N / FO400A oder
FOS650 / FOS650A.
Einsatzbereich und Montage Possible uses and installation Application et montage Toepassing en montage Possibilità d‘impiego e montaggio
1.
This manual describes the installation of ABUS window handle
locks FO400N, FO400A, FOS650 and FOS650A on double doors
without a central bar. The ABUS products listetd above and
this strike plate set are required for retrotting. Please also
refer to the installation manuals for FO400N / FO400A or
FOS650 / FOS650A during installation.
La présente notice décrit le montage des poignées à
condamnation ABUS FO400N, FO400A, FOS650 / FOS650A sur
des fenêtres à double-battant sans montant central. Pour
la transformation, il est impératif d’utiliser les produits
énumérés ci-dessus ainsi que ce kit pour gâches. Lors du
montage, veuillez aussi tenir compte des notices de montage
FO400N / FO400A ou FOS650 / FOS650A le cas échéant.
Deze handleiding beschrij de montage van de ABUS-
raamgreepsloten FO400N, FO400A, FOS650 en FOS650A op
dubbele vleugelramen zonder middenstijl. Voorwaarden
voor de ombouw zijn de hierboven genoemde ABUS-
producten en deze sluitkastset. Lees voor de montage ook
de montagehandleiding van FO400N / FO400A of FOS650 /
FOS650A.
Queste istruzioni descrivono il montaggio delle serrature
per maniglie di nestre ABUS FO400N, FO400A, FOS650 e
FOS650A, su nestre a doppio battente senza montante
centrale. I requisiti per il montaggio sono i prodotti ABUS
sopra elencati, e questo set di scatole di chiusura. Durante il
montaggio osservare anche le istruzioni per FO400N / FO400A
o FOS650 / FOS650A, a seconda del prodotto utilizzato.
Demontage vorhandener
Fenstergri
Dismantling existing
window handle
Démontage poignée de fenêtre
existante
Demontage bestaande
raamgreep
Smontaggio maniglia essistente
SK450 H SK450 K
4x 4x
PVC
1.3
1.1 1.2
1.
2.
1.
2.
1.4
Montage mit FO400N / FO400A: 2.1 - 2.9 und 3.1 - 3.15
Montage mit FOS650 / FOS650A: 2.1 - 2.9 und 4.1 - 4.8
Mounting with FO400N / FO400A: 2.1 - 2.9 and 3.1 - 3.15
Mounting with FOS650 / FOS650A: 2.1 - 2.9 and 4.1 - 4.8
Montage avec FO400N / FO400A: 2.1 - 2.9 et 3.1 - 3.15
Montage avec FOS650 / FOS650A: 2.1 - 2.9 et 4.1 - 4.8
Montage met FO400N / FO400A: 2.1 - 2.9 en 3.1 - 3.15
Montage met FOS650 / FOS650A: 2.1 - 2.9 en 4.1 - 4.8
Montaggio con FO400N / FO400A: 2.1 - 2.9 e 3.1 - 3.15
Montage con FOS650 / FOS650A: 2.1 - 2.9 e 4.1 - 4.8
2.1 2.2 2.3
PVC
2.4
PVC
2.5
PVC
2.6
PVC
2.9 3.1 3.2
A
G
E
I
J
H
A
S5
FO400N / FO400A: weiter 3.1
FOS650 / FOS650A: weiter 4.1
FO400N / FO400A: continue 3.1
FOS650 / FOS650A: continue 4.1
FO400N / FO400A: continue 3.1
FOS650 / FOS650A: continue 4.1
FO400N / FO400A: verder 3.1
FOS650 / FOS650A: verder 4.1
FO400N / FO400A: continuare 3.1
FOS650 / FOS650A: continuare 4.1
L = _____ mm
L
3.3
4 x 4 x
Auswählen: 3 aus 6. Möglichst in die Stahleinlage, sonst nah am Schlikasten.
Vorsicht! Austreten der Schrauben aus dem Fensterprol vermeiden!
Select: 3 from 6. If possible, in the steel inlay; if not, close to the strike
plate. Caution! Avoid screwing through the back of the window prole!
Sélectionner: 3 sur 6. Dans l’armature en acier si possible, sinon à proximité
de la gâche. Attention! Éviter que les vis ne transpercent le pro de fetre.
Selecteren: 3 van 6. Zoveel mogelijk in het stalen element, anders dicht bij
sluitkast. Let op! Voorkomen dat de schroeven uit het raamproel steken!
Seleziona: 3 di 6. Possibilmente nell‘inserto di acciaio, altrimenti in
prossimità della scatola di chiusura. Attenzione! Fare in modo che le viti
non escano dal prolo della nestra!
2.7
PVC
PVC
+ FE
PVC
+ FE
PVC
+ FE
PVC
+ FE
PVC
+ FE
PVC
+ FE
*
* ABUS
IM100
+
PVC
PVC
+ FE
Holz | Wood | Bois |
Hout | Legno
PVC
PVC mit Metalleinlage
PVC with metal inlay
PVC avec insert métallique
PVC met metalen versterking
PVC con inserto metallico
Symbolerklärung | Icon explanation |
Explication des symboles |
Uitleg van de symbolen |
Descrizione dei simboli
2.8 FO400A / FOS650A
SK450 H SK450 K
FO400A /
FOS650A
DIN L
DIN R
