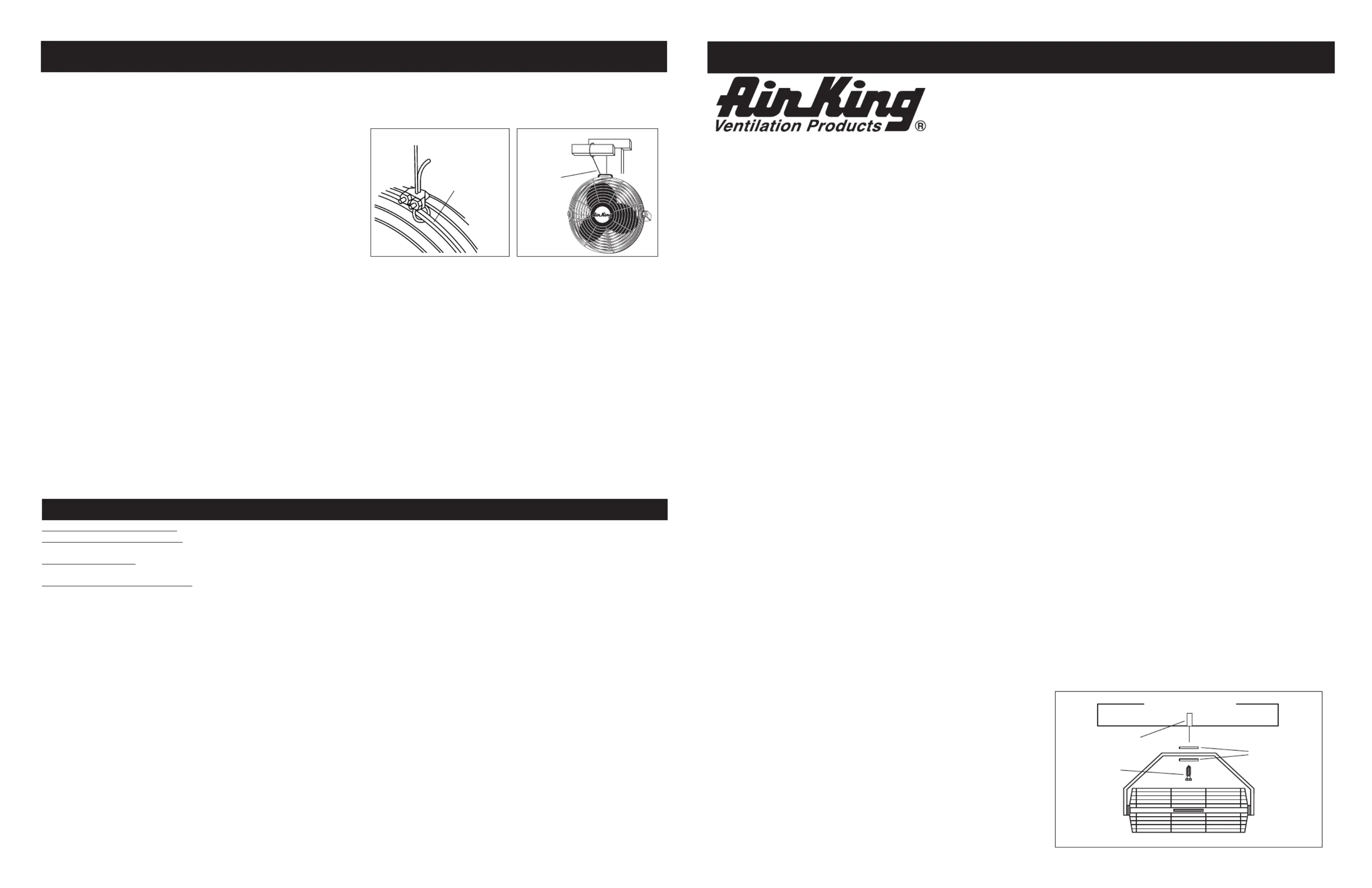

Side 1/2

Rev. D 9/07 4 5084023

DESCRIPTION

The Air King® 12" (30.5 cm) Multi-Mount Fan features Pull Cord operation and

a 3-paddle Fan Blade. This Fan has a permanently lubricated motor with a 9 ft

(2.74 m) 18/3 cord set and is constructed of sturdy, powder coated steel.

SPECIFICATIONS

Motor ...................................... 120V, 60 Hz

Blade diameter ........................ 12" (30.5 cm)

Speeds .................................... 3

Control..................................... Pull Cord

Air ow distribution .................. 360°

Approvals................................. UL/ETL Listed. Close mesh Fan guard

meets OSHA requirements.

HIGH VELOCITY

MULTI-MOUNT FAN

12" (30.5 cm) MODEL 9312

MODELO 9312

Rev. D 9/07 1 5084023

NOTA: SIEMPRE INSTALE LA HORQUETA EN MONTANTES DE

2 X 4 COMO MÍNIMO.

2. ESTRUCTURAS DE ACERO: Fijar el Ventilador con un perno

de 3/8" de longitud adecuada, con Arandela Plana, Arandela de

Seguridad y Tuerca de 3/8" (No Suministrada).

Con un Tornillo Tipo Tirafondo de 3/8", con Maguito de Expansión

3. Fijar el Ventilador ESTRUCTURAS DE MAMPOSTERÍA:

de longitud adecuada (No Suministrado).

NOTA: EN TODOS LOS CASOS SE RECOMIENDA QUE SE

COLOQUE UNA ARANDELA PLANA EN AMBOS LADOS DE LA

HORQUILLA DEL VENTILADOR PARA CONTRIBUIR A QUE EL

GIRO SEA SUAVE.

4. Fije el cordón accionador y la pieza colgante con el interruptor.

ATENCIÓN: EL CABLE DE APOYO SECUNDARIO SUMINISTRADO

DEBE UTILIZARSE CUANDO QUIERA QUE EL VENTILADOR SEA

MONTADO POR LO ALTO, PARA MAYOR SEGURIDAD.

CABLE DE APOYO SECUNDARIO

1. Entrelazar el cabo del Cable alrededor de los Alambres de Diámetro

Grande tanto por la Parte Delantera como por la Parte Trasera de

la Defensa del Ventilador. (Figura 2)

2. Fijar la Mordaza del Cable de manera que la "U" del lado del cabo

del bucle quede con cabo de 1 a 2 pulgadas aproximadamente.

Apretar las Tuercas de la Mordaza. Hay que asegurarse de que

ninguna parte del Cable estorbe a la Paleta. (Figura 2)

3. Enroscar el otra cabo del Cable alrededor de una viga o armazón

segura de la edicación, o de otro soporte cercano al Ventilador.

(Figura 3) Recoger todo lo del cable que quede sobrando.

CUIDADO: UTILIZAR SÓLO LOS ELEMENTOS METÁLI-

COS DE MONTAJE QUE SE RECOMIENDAN PARA ESTE

VENTILADOR.

4. Fijar la Mordaza de Cable restante como se indica en la parte 2.

Hay que recortar el exceso de cabo de manera que sólo queden

de 1 a 2 pulgadas después de la Mordaza

5. Revisar el Ensamblado para cerciorarse de que la Paleta esté

libre de toda obstrucción.

OPERACIÓN

1. Enchufe el cable de conexión eléctrica dentro de un tomacorriente

de tres hojas conectado ampropiadamente a tierra.

2. Utilizando el cordón accionador, seleccione la velocidad deseada

del Ventilador.

3. ADVERTENCIA: Este ventilador debe ser usa do sol

mente en unambiente limpio y seco. Si producto esta montado de

alguna otra manera espec´ica que indica la hoja de instrucción,

purdiera anularse y no tener valor la garantia del fabricante.

MANTENIMIENTO

ADVERTENCIA: DESCONECTE SIEMPRE EL CORDÓN ANTES DE INTEN-

TAR REALIZAR CUALQUIER FUNCIÓN DE SERVICIO.

LIMPIEZA: Use un trapo y una solución de jabón suave, tal como detergente

líquido para lavar trastes.

ADVERTENCIA: No use gasolina, bencina, diluyente de pintura ni limpia-

dores fuertes en aerosol, p1-ya que éstos dañarán el ventilador.

ALMACENAMIENTO: Cuando no lo utilice, mantenga el aparato en un

lugar limpio y seco.

EL MOTOR HA SIDO PERMANENTEMENTE LUBRICADO.

Alambres Grandes

de la Defensa

SAVE THESE

INSTRUCTIONS

GENERAL SAFETY INFORMATION

When using electrical appliances, basic precautions

should always be followed to reduce the risk of re, elec-

tric shock and injury to person, including the following:

1. Read all instructions before using Fan.

2. Make certain that the power source conforms to the electrical

requirements of the Fan.

3. Use this Fan only as described in this manual. Any other use not

recommended by the manufacturer may cause re, electrical shock,

or injury to persons.

4. Unplug power cord before installing, servicing, or moving the Fan.

WARNING: DO NOT DEPEND UPON THE ON-OFF SWITCH AS

THE SOLE MEANS OF DISCONNECTING POWER WHEN IN-

STALLING OR SERVICING THE FAN. ALWAYS UNPLUG THE

POWER CORD.

5. This Fan must NOT be used in potentially dangerous loca-

tions such as ammable, explosive, chemical-laden or wet

atmospheres.

6. The power cord is equipped with a three-prong grounded plug that

must be inserted into a matching receptacle. Under no circum-

stances should the grounding prong be cut off the plug. Where a

two-prong wall receptacle is encountered, it must be replaced with

a properly grounded three-prong receptacle installed in accordance

with the National Electrical Code (NEC) and all applicable local

codes and ordinances. This work must be done only by a qualied

electrician, using copper wire only.

WARNING: USE OF A THREE-PRONG TO TWO-PRONG ADAPTER

IS NOT RECOMMENDED. IMPROPER CONNECTION MAY CREATE

THE RISK OF ELECTRICAL SHOCK. USE OF SUCH ADAPTERS

IS NOT PERMITTED IN CANADA.

WARNING: THIS PLUG IS A SAFETY FEATURE, TO REDUCE THE

RISK OF FIRE, ELECTRIC SHOCK AND PERSONAL INJURY. DO

NOT REMOVE, REPLACE, REPAIR OR TAMPER WITH THE ORIGI-

NALLY SUPPLIED PLUG. IF THE FAN DOES NOT FUNCTION PROP-

ERLY, IT MAY BE DUE TO THE SAFETY DEVICE INCORPORATED

IN THIS PLUG. RETURN TO AN AUTHORIZED SERVICE CENTER

OR CALL 800-233-0268, MONDAY - FRIDAY, BETWEEN 8:00 A.M.

AND 5:00 P.M. EASTERN. IF THE PLUG WARNING LABEL IS

MISSING OR DAMAGED, CALL THE TOLL FREE NUMBER FOR A

REPLACEMENT LABEL.

7. Where possible, avoid the use of extension cords. If they must be

used, minimize the risk of overheating by ensuring that they are UL

listed. Never use a single extension cord to operate more than one Fan.

8. Do not operate any Fan with a damaged cord or plug after the

Fan malfunctions, has been dropped or damaged in any manner.

Return Fan to authorized service facility for examination, electrical

or mechanical adjustment or repair.

9. Do not insert or allow ngers or foreign objects to enter any

ventilation or exhaust opening as it may cause an electric shock,

re, or damage the Fan. Do not block or tamper with the Fan

in any manner while it is in operation.

10.Always place the Fan on a stable, at, level surface when

operating, to avoid the chance of the Fan overturning. Locate

the Power Cord so the Fan or other objects are not resting on it.

Do not run Power Cord under carpeting. Do not cover Power

Cord with throw rugs, runners, or the like. Arrange Power Cord

away from room trafc and where it will not be tripped over.

11.This Fan is not intended for use in wet or damp locations.

Never locate a Fan where it may fall into a bathtub or other

water container.

12. Do not use Fan outdoors.

13. This Fan is not suitable for use in agricultural facilities including

areas where livestock, poultry or other animals are conned.

Please refer to National Electric Code (NEC) Article 547-7

(2002), or applicable state or local codes or standards relating

to electrical requirements for Agricultural Buildings. THIS FAN

DOES NOT MEET THE REQUIRMENTS OF NEC ARTICLE

547-7 (2002).

14.This Fan is not suitable for use in hazardous locations. Please refer

to National Electric Code (NEC) Article 500 or applicable state

or local codes or standards relating to electrical requirements

for Hazardous locations. THIS FAN DOES NOT MEET THE

REQUIRMENTS OF NEC ARTICLE 500 (2002).

WARNING: REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK – DO NOT

USE THIS FAN WITH ANY SOLID STATE SPEED CONTROL DEVICES.

READ AND SAVE THESE INSTRUCTIONS

READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE, INSTALL, OPERATE OR MAINTAIN THE PRODUCT DE-

SCRIBED. PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION. FAILURE TO COMPLY

WITH INSTRUCTIONS COULD RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!

RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.

OPERATING INSTRUCTIONS & PARTS MANUAL

WALL/CEILING INSTALLATION

1. WOOD STRUCTURES: Locate the wall or ceiling stud nearest

to the desired Fan location. Attach the Fan to the stud using a

3/8" diameter x 2" long Lag Screw (Not Supplied). (Figure 1)

NOTE: ALWAYS INSTALL THE YOKE TO A MINIMUM OF 2 X 4 STUDDING.

2. STEEL STRUCTURES: Attach the Fan using a 3/8" bolt of

the appropriate length, with a Flat Washer, Lock Washer and

a 3/8" Nut (Not Supplied).

Figure 1

Lag Screw

Wall or Ceiling Stud

Flat Washers

Lag Shield

(Masonary Only)

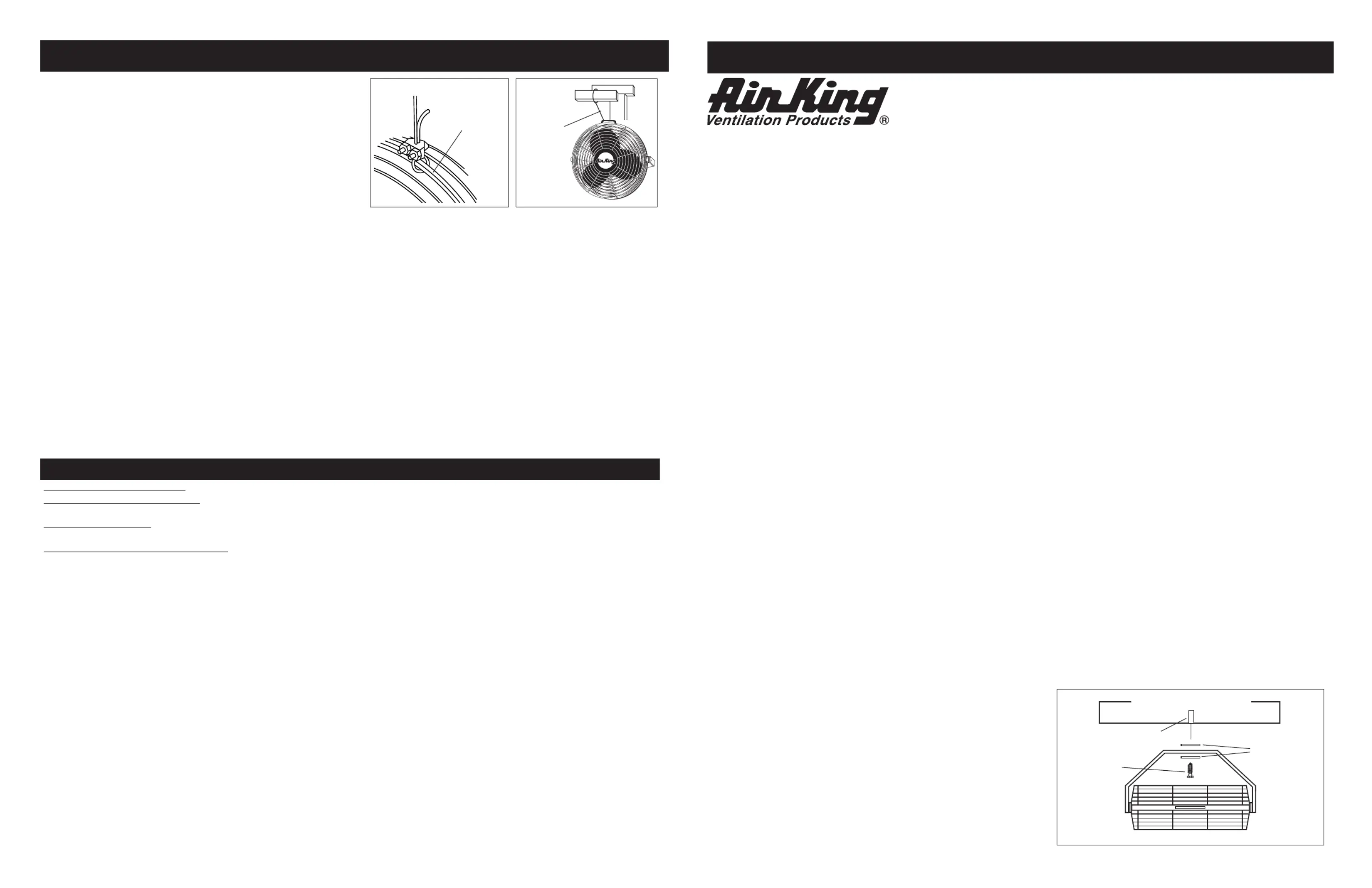

Figura 2 Figura 3

GARANTÍA LIMITADA

QUÉ CUBRE ESTA GARANTÍAS: Este producto está garantizado contra defectos de mano de obra y/o materiales.

CUÁNTO DURA ESTA GARANTÍA: Esta garantía se extiende únicamente al comprador original del producto y dura un (1) año a partir de la fecha original de

compra o hasta que el comprador original del producto venda o transera el producto, cualesquiera de ambas que ocurriera en primer lugar.

QUÉ HARÁ AIR KING: Durante el período de garantía, Air King, a opción propia, reparará o reemplazará cualquier parte o partes que demuestren ser

defectuosas o reemplazará el producto completo por el mismo modelo u otro comparable.

QUÉ NO CUBRE ESTA GARANTÍA : Esta garantía no tiene validez si el producto fue dañado o falló debido a un accidente, manipulación u operación

inadecuadas, daño en el envío, abuso, mal uso, reparaciones no autorizadas hechas o el intento de hacerlas. Esta garantía no cubre los costos de envío para

la devolución de productos a Air King para su reparación o reemplazo. Air King abonará los cargos de envío de devolución a Air King con posterioridad a las

reparaciones o el reemplazo bajo garantía

CUALESQUIERA Y TODAS LAS GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS (INCLUYENDO, SIN LIMITACIÓN, CUALESQUIERA GARANTÍA IMPLÍCITA

DE COMERCIABILIDAD), DURAN UN AÑO A PARTIR DE LA FECHA ORIGINAL DE COMPRA O HASTA QUE EL COMPRADOR ORIGINAL DEL

PRODUCTO VENDA O TRANSFIERA EL PRODUCTO, CUALESQUIERA DE AMBAS QUE OCURRIERA EN PRIMER LUGAR Y EN NINGÚN CASO

LA RESPONSABILIDAD DE AIR KING BAJO CUALQUIER GARANTÍA EXPLÍCITA O IMPLÍCITA INCLUIRÁ (I) DAÑOS INCIDENTALES O POR

CONSECUENCIA POR CUALQUIER CAUSA QUE FUERE, O (II) REEMPLAZO O REPARACIÓN DE CUALESQUIERA FUSIBLES HOGAREÑOS,

CORTA-CIRCUITOS O TOMACORRIENTES. INDEPENDIENTEMENTE DE CUALQUIER DECLARACIÓN CONTRARIA, EN NINGÚN CASO LA

RESPONSABILIDAD DE AIR KING BAJO CUALQUIER GARANTÍA EXPLÍCITA O IMPLÍCITA PODRÁ EXCEDER EL PRECIO DE COMPRA DEL

PRODUCTO Y DICHA RESPONSABILIDAD TERMINARÁ AL VENCIMIENTO DEL PERÍODO DE GARANTÍA.

Algunos estados y provincias no permiten limitaciones sobre la duración de una garantía implícita, o sobre la exclusión o limitación de los daños

incidentales o por consecuencia, por lo tanto dichas exclusiones o limitaciones podrían no aplicarse en su caso. Esta garantía le otorga a usted

derechos legales especícos. Usted también podría tener otros derechos que varían de estado en estado y de provincia en provincia.

Se requiere prueba de compra antes que se acepte un reclamo bajo garantía.

SERVICIO AL CLIENTE:

Línea gratuita (800) 233-0268. Correo electrónico: producthelp@laskoproducts.com

Nuestro equipo de Servicio al Cliente está disponible para ayudarle con preguntas sobre productos, ubicaciones de los centros de reparación y repuestos. Se

puede comunicar con el mismo de lunes a viernes, de 8 a.m. a 5 p.m. hora del Este. Por favor tenga a manos su número de modelo, como así también el tipo
