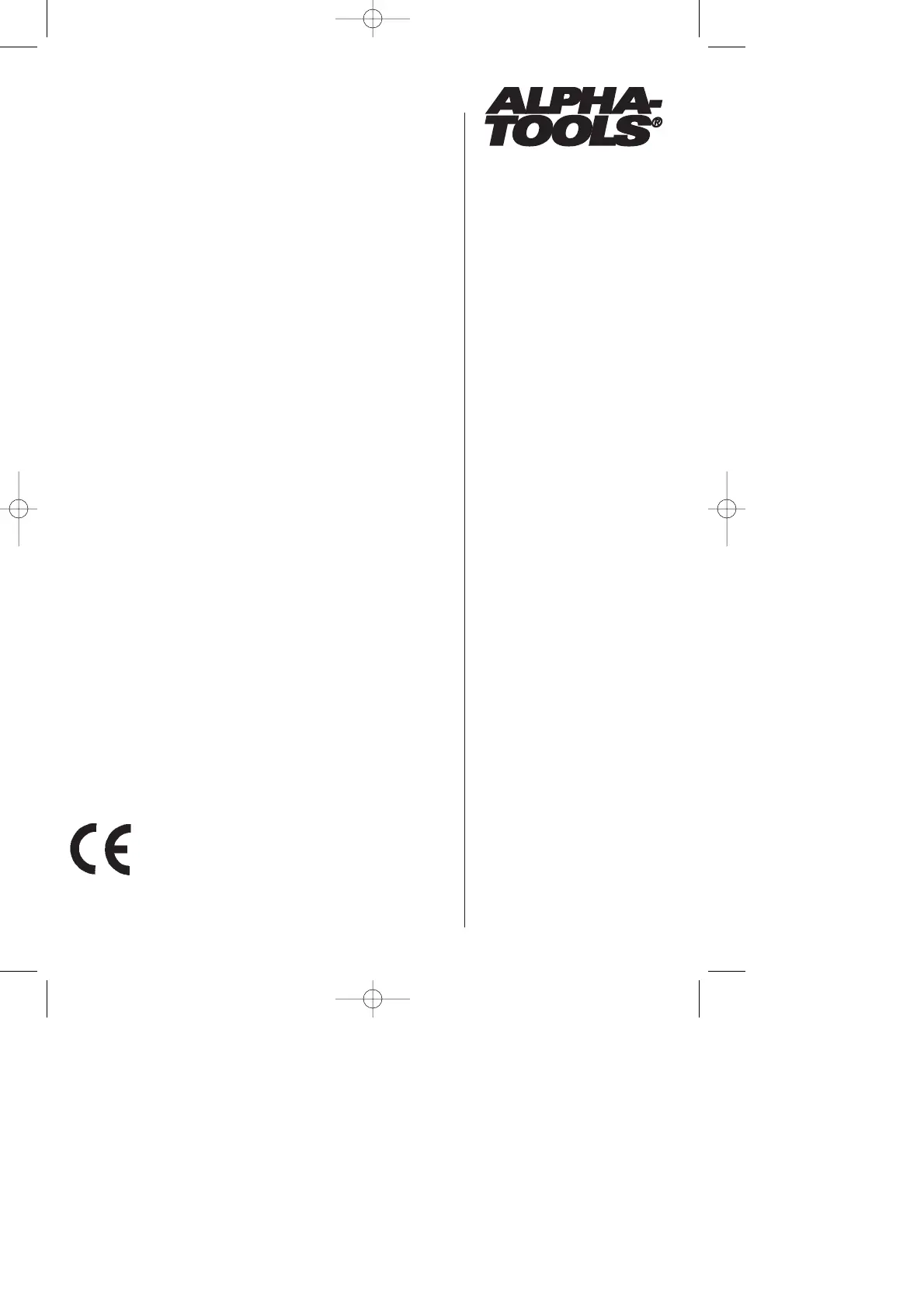

Side 1/46

AOF 1100E

Bedienungsanleitung

Elektro-Oberfräse

Operating Instructions

Electric Router

Mode d’emploi

Défonceuse électrique

Návod k použití

Elektrická vrchní frézka

Navodilo za uporabo

Električni namizni rezkalnik

Brugervejledning

Elektrisk overfræser

Manual de instrucciones

Fresadora eléctrica

Bruksanvisning

Överfräs

Használati utasítás

Elektromos - fels maróő

Naputak za upotrebu

Električna vertikalna glodalica

Käyttöohje

Sähkökäyttöinen yläjyrsinkone

Kullanma talimat∂

Elektrikli üst freze

Art.-Nr.: 43.505.13 I.-Nr.: 01013

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 1

4 -6

7 -9

10 - 12

13 - 15

16 - 18

19 - 21

E22 - 24

S25 - 27

28 - 30

31 - 33

34 - 36

37 - 39

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 2



































Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 3

1. Gerätebeschreibung (Abb. 1 und 2)

1 Handgriff

2 Skala

3 Tiefenanschlag

4 Motorgehäuse

5 Netzleitung

6 Ein-Aus-Schalter

7 Drehzahlregelung

8 Flügelschraube

9 Führungshülse

10 Zirkelspitze

11 Frässchuh

12 Spindelarretierung

13 Parallelanschlag

14 Gabelschlüssel

15 Spanngriff

16 Absaugadapter

2. Technische Daten

Netzspannung: 230 V ~ 50 Hz

Leistungsaufnahme: 1020 Watt

Leerlaufdrehzahl: 11.000 - 31.000 min

-1

Hubhöhe: 40 mm (Frästiefe)

Spannzange: Ø 8 und Ø 6 mm

für Formfräser max.: Ø 40 mm

schutzisoliert II / 

Gewicht 3,3 kg

Schalldruckpegel LWA 87,9 dB(A)

Schalleistungspegel LPA 100,9 dB(A)

Vibration ahw 2,7 m/s2

3. Bestimmungsgemäße Verwendung

Die Oberfräse eignet sich besonders für Holz- und

Kunststoffbearbeitung, ferner zum Ausschneiden von

Aststellen, Fräsen von Nuten, Ausarbeiten von Ver-

tiefungen, Kopieren von Kurven und Schriftzügen

usw.

Die Oberfräse darf nicht zum Bearbeiten von Metall,

Stein etc. verwendet werden.

Die Maschiene darf nur nach Ihrer Bestimmung ver-

wendet werden.

Jede weitere darüber hinausgehende Verwendung

ist nicht bestimmungsgemäß. Für daraus hervorge-

hende Schäden oder Verletzungen aller Art haftet

der Benutzer bzw. Bediener und nicht der Hersteller.

4. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfälltig

durch und beachten Sie deren Hinweise. Machen

Sie sich anhand dieser Gebrachsanweisung mit dem

Gerät, dem richtigen Gebrauch sowie den

Sicherheitshinweisen vertraut. Bewahren Sie die

Gebrauchsanweisung zusammen mit der Oberfräse

auf.

Sicherheitshinweise

Stecker nur bei ausgeschalteter Maschine in die

Steckdose einstecken.

Sichern Sie das Werkstück gegen Verrutschen mit

Hilfe von Spannvorrichtungen.

Kabel immer nach hinten von der Maschine

wegführen.

Vor allen Arbeiten an der Maschine den Stecker

aus der Steckdose ziehen.

Vor Inbetriebnahme ist der feste Sitz des Fräsers

zu überprüfen.

Beim Arbeiten stets für einen sicheren Stand

sorgen.

Das Fräsen muß stets gegen die Umlaufrichtung

(Gegenlauf) des Fräsers erfolgen.

Nur mit laufendem Fräser in das Werkstück ein-

tauchen.

Die Oberfräse stets mit beiden Händen führen.

Die angegebene Höchstdrehzahl der Fräser darf

nicht überschritten werden.

Beachten Sie das Reaktionsmoment der

Maschine; vor allem bei festgefahrenem Fräser.

Nach beendeter Arbeit Maschine in die

Ausgangsstellung zurückgleiten lassen.

Nur einwandfrei geschliffene Fräser verwenden.

Fräser kraftschlüssig einspannen.

Je nach Material bei größeren Frästiefen in

mehren Stufen vorgehen.

Die Lärmentwicklung am Arbeitsplatz kann 85

dB(A) überschreiten. In diesem Fall sind Schall-

schutzmaßnahmen für den Bedienenden erforder-

lich. Das Geräusch dieses Elektrowerkzeuges

wurde nach ISO 3744, NFS 31-031 (84/537/EWG)

gemessen.

Der Wert der ausgesendeten Schwingungen

wurde nach ISO 8662-8 ermittelt.

5. Vor Inberiebnahme

Vor Inbetriebnahme müssen alle Abdeckungen

und Sicherheitsvorrichtungen ordnungsgemäß

montiert sein

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 4

Überzeugen Sie sich vor dem Anschließen der

Maschine, daß die Daten auf dem Typenschild mit

den Netzdaten übereinstimmen.

6. Aufbau und Bedienung

Achtung!

Ziehen Sie vor sämtlichen Montage und

Einstellarbeiten den Netzstecker.

A.) Montage Absaugstutzen (Abb. 3)

Achtung! Aus gesundheitlichen Gründen ist das

Benutzen einer Staubabsaugung unbedingt erfor-

derlich.

Absaugstutzen (16) mit den beiden

Senkkopfschrauben (a) am Frässchuh (11) fest

schrauben.

Der Absaugstutzen kann an Absauggeräten

(Staubsauger) mit Ø 36 mm Saugschlauch verwen-

det werden.

B.) Montage Parallelanschlag (Abb. 4)

Führungswelle (a) des Parallelanschlages (13) in

die Löcher (b) des Frässchuhs (11) schieben.

Parallelanschlag (13) auf das gewünschte Maß

einstellen und mit den Flügelschrauben (8)

festklemmen.

C.) Montage Zirkelspitze (Abb. 5)

Zirkelspitze (10) auf die Führungswelle (a) des

Parallelanschlages (13) schieben und mit der

Flügelschraube (8) fixieren.

Achtung: Parallelanschlag muß umgedreht werden,

so daß die Anschlagschiene nach oben zeigt.

Zirkelspitze auf das Material aufsetzen.

Gewünschten Radius, durch verschieben des

Parallelanschlages (13), einstellen und mit den

beiden Flügelschrauben fixieren.

Maschine einschalten

Nach Lösen des Spanngriffs (15) Maschine

langsam nach unten bis zum Anschlag bewegen.

Mit gleichmäßigem Vorschub Nuten, Ansätze usw.

Fräsen. Dabei mit beiden Händen die Maschine

führen.

Nach Arbeitsende Maschine nach oben zurück

führen.

Maschine ausschalten.

D.) Montage Führungshülse (Abb. 6/7/8)

Führungshülse (9) mit den beiden Senkkopf-

schrauben (f) am Frässchuh (11) befestigen.

Die Führungshülse (9) wird mit dem Anlaufring (b)

an der Schabloneentlanggeführt.

Das Werkstück (d) muß um die Differenz „Außen-

kante Anlaufring“ und „Außenkante Fräser“ (e)

größer sein, um eine exakte Kopie zu erhalten.

E.) Montage Fräswerkzeug (Abb. 9)

Achtung: Netzstecker Ziehen!

Spindelarretierung drücken und Spindel einrasten

lassen.

Überwurfmutter mit dem Gabelschlüssel lockern.

Fräser wechseln und Überwurfmutter mit dem

Gabelschlüssel festziehen.

Achtung: Vor Inbetriebnahme Einstell- und

Montagewerkzeuge wieder entfernen.

Um das Fräswerkzeug zu entfernen, gehen Sie

in umgekehrter Reihenfolge vor.

F.) Einstellung der Frästiefe (Abb. 10)

Maschine auf das Werkstück stellen

Flügelschraube (a) und Spanngriff (15) lösen

Maschine langsam nach unten bewegen, bis der

Fräser das Werkstück berührt.

Spanngriff (15) festziehen.

Tiefenanschlag (3) unter zuhilfenahme der

Skala auf die gewünschte Frästiefe einstellen,

und mit der Flügelschraube (a) fixieren.

Drücken Sie den Ein-Ausschater (6) um die

Maschine einzuschalten.

Stellen Sie mit dem Drehzahlsteller (7) die

benötigte Drehzahl des Fräswerkzeugs ein.

Spanngriff (15) wieder lösen und Fräser absen-

ken, um den Fräsvorgang durchzuführen.

Nach beendeter Arbeit muß die Machine in die

Ausgangsstellung zurückgestellt werden.

Die Drehzahl der Oberfräse ist abhängig von dem zu

fräsenden Material, der Vorschubgeschwindigkeit

und des verwendeten Fräswerkzeuges.

G.) Fräsrichtung (Abb. 11)

Das Fräsen muß immer gegen die Umlaufrichtung

(Gegenlauf) erfolgen. Ansonsten besteht Ver-

letzungsgefahr wegen Rückschlag.

H.) Form- und Kantenfräsen (Abb. 12)

Für Form (a) - und Kantenfräsungen (b) können

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 5

auch speziele Fräser mit Anlaufring verwendet

werden.

Fräser montieren.

Machine vorsichtig an das Werkstück heranführen

Den Führungszapfen oder Kugellager (c) mit

leichtem Druck an dem Werkstück entlangführen.

Achtung:

Je nach Material ist bei größeren Frästiefen in

mehreren Stufen vorzugenhen.

Halten Sie bei allen Fräsarbeiten die Oberfräse

in beiden Händen.

7. Wartung

Die Lüftungsschlitze am Motorgehäuse sind stets

frei und sauber zu halten. Zur Reinigung sollten

diese mit Druckluft ausgeblasen werden.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 6

1. Description of the machine

(Fig. 1 and 2)

1 Handle

2 Scale

3 Depth stop

4 Motor housing

5 Mains cable

6 ON/OFF switch

7 Speed selector

8 Thumscrew

9 Guide bush Ø 18

10 Trammel point

11 Routing base

12 Spindle catch

13 Parallel stop

14 Spanner size 19

15 Clamping handle

16 Extractor socket internal Ø 36

2. Technical data

Voltage: 230 V - 50 Hz

Power consumption: 1020 W

Idle speed: 11.000 - 31.000 rpm

Stroke/routing depth: 40 mm

Collet: Ø 8 and Ø 6 mm

For moulding cutters: max. Ø 40 mm

Safety insulated II / 

Weight: 3.3 kg

Sound pressure level LWA: 87,9 dB(A)

Sound power level LPA 100,9 dB(A)

Vibration aw: 2,7 m/s2

3. Intended use

The router is ideal for the processing of wood and

plastic, for the removal of knots, for the cutting of

grooves and recesses, and for the copying of curves

and lettering etc.

It is prohibited to use the router to process metal,

stone and similar materials.

The machine is to be used only for its intended pur-

pose.

Any use beyond its intended purpose is a case of

mis-use. Liability for damage or injury resulting from

such a case of mis-use shall rest with the user or

operator and not with the manufacturer.

4. Important information

Please read the operating instructions carefully and

note their contents. Use these operating instructions

to acquaint yourself with the machine, its proper use

and essential safety precautions. Keep the operating

instructions together with the router.

Safety information

Make sure the machine is switched off before

inserting the plug in the socket-outlet.

Clamp the workpiece securely to prevent it from

slipping.

Always run the cable away from the back of the

machine.

Always remove the plug from the socket-outlet

before doing any work on the machine

Check that the cutter is fitted securely before

starting up the machine.

Always make sure of your footing while using the

machine.

The direction of routing must always be opposite

to the cutter’s direction of rotation.

Do not feed the cutter into the workpiece until it is

running.

Always guide the router with both hands.

Never exceed the maximum speed specified for

the cutter.

Make allowance for the machine’s reaction torque,

particularly if the cutter jams.

When you are finished, allow the machine to glide

back into starting position.

Use only properly ground cutters.

Mount the cutter with friction locking.

Depending on the material, deeper cuts should be

performed in several passes.

The level of noise at the workplace may exceed 85

dB(A). In this case you will need to introduce noise

protection measures for the user. The noise pro

duced by this electric tool was measured in accor

dance with ISO 3744, NFS 31-031 (84/637/EEC).

Vibration emission was measured in accordance

with ISO 8662-8.

5. Prior to operation

Before starting the router, make sure that all its

guards and safety devices are properly fitted.

Before connecting up the router, make sure that

your power supply complies with the data on the

machine’s rating plate.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 7

6. Assembly and operation

Important!

Pull out the power plug before fitting any parts or

making any adjustments.

A.) Fitting the extractor socket (Fig. 3)

Important!

For the sake of your health, always use a dust

extractor.

Use the two countersunk head screws (a) to fasten

the extractor socket (16) securely to the routing base

(11).

The extractor socket is suitable for dust extractors

with a suction hose diameter of 36 mm.

B.) Fitting the parallel stop (Fig. 4)

Insert the guide shaft (a) of the parallel stop (13) in

the holes (b) of the routing base (11).

Adjust the parallel stop (13) to the required

distance and clamp it in place with the thumb

screws (8).

C.) Fitting the trammel point (Fig. 5)

Push the trammel point (10) onto the guide shaft

(a) of the parallel stop (13) and fasten it in place

with the thumb screw (8).

Place the trammel point against the material.

Set the required radius by adjusting the parallel

stop (13) and fixing it in place with the two thumb

screws.

Switch on the machine.

After releasing the clamping handle (15), lower the

machine slowly as far as the stop.

Cut grooves, shoulders, etc. at a steady rate of

feed, holding the machine with both hands.

When finished, raise the machine again.

Switch off the machine.

D.) Fitting the guide bush (Fig. 6/7/8)

Use the two countersunk head screws (f) to fasten

the guide bush (9) to the routing base (11).

The template (c) is traced with the guide ring (b) of

the guide bush (9).

To obtain an exact copy, the workpiece (d) must

be bigger by an amount equal to the difference

between the ‘outer edge of the guide ring’ and the

‘outer edge of the cutter’ (e).

E.) Fitting the cutter (Fig. 9)

Important: Pull out the power plug!

Changing the cutter is easy with the spindle catch.

Press the spindle catch (12) and get the spindle to

latch in place.

Slacken the union nut with the open-ended span

ner.

Change the cutter and tighten the union nut with

the open-ended spanner.

Important: Make sure that all adjustment and

assembly tools are removed before starting the

machine.

Dismantle the cutter in reverse order.

F.) Adjusting the depth of cut (Fig. 10)

Place the machine on the workpiece.

Undo the thumb screw (a) and the clamping

handle (15).

Lower the machine slowly until the cutter touches

the workpiece.

Tighten the clamping handle (15).

Set the depth stop (3) to the required routing depth

as indicated by the scale (5) and fix in place with

the thumb screw (a).

Press the ON/OFF switch (6) to switch on the

machine.

Use the speed selector (7) to set the required

cutter speed.

Release the clamping handle (15) again and lower

the cutter to perform the routing job.

When you are finished with your work, return the

machine to starting position.

Routing speed depends on the material to be cut, the

rate of feed, and the cutter being used.

G.) Routing direction (Fig. 11)

The direction of routing must always be opposite to

the cutter’s direction of rotation. Otherwise there is a

risk of injury from back kick.

H.) Moulding and edge-cutting (Fig. 12)

It is also possible to use special cutters with a

guide ring for moulding (a) and edge-cutting (b)

jobs.

Fit the cutter.

Feed the machine carefully up to the workpiece.

Move the guide pin or ball race (c) along the work

piece, applying light pressure.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 8

Important:

Depending on the material, deeper cuts should

be performed in several passes.

Hold the router with both hands on all cutting

jobs.

7. Maintenance

Keep the ventilation slits in the motor housing

clean and clear at all times. Use compressed air to

remove any deposits from the slits.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 9

1. Description de l’appareil

1. Poignée

2. Echelle

3. Butée de profondeur

4. Boîtier du moteur

5. Câble de secteur

6. Interrupteur Marche/Arrêt

7. Régulateur de vitesse de rotation

8. Vis à oreilles

9. Douille de guidage, Ø 18 mm

10. Pointe sèche

11. Patin de fraise

12. Dispositif d’arrêt de la broche

13. Butée parallèle

14. Clé à fourche, ouverture: 17 mm

15. Poignée de serrage

16. Tubulure d’aspiration, Ø 36 à l’intérieur

2. Caractéristiques techniques

Tension de secteur: 230 V~ 50 Hz

Puissance absorbée: 1020 Watts

Vitesse de rotation au ralenti:11.000 à 31.000 tr./min.

Hauteur de levée: 40 mm (Profondeur de coupe)

Pince de serrage: Ø 8 et Ø 6 mm

Pour fraise à profiler, maximum: Ø 40 mm

A isolement de protection II / 

Poids 3,3 kg

Niveau de pression acoustique LWA 87,9 dB(A)

Niveau de puissance acoustique LPA 100,9 dB(A)

Vibration aw 2,7 m/s2

3. Utilisation conforme à l’affectation

prévue

La défonceuse convient particulièrement au traite-

ment du bois et de matières plastiques. Elle convient

en outre au découpage des bouts de branches, au

fraisage des rainures, au traitement des creux, au

copiage des courbes et des inscriptions etc.

La défonceuse n’est pas prévue pour traiter le métal,

la pierre etc.

Utilisez uniquement la machine conformément à

l’affectation prévue.

Toute utilisation sortant du cadre décrit est consi-

dérée comme non conforme à l’affectation prévue.

C’est l’utilisateur ou l’opérateur et non le fabricant qui

est responsable de dégâts ou de blessures de toute

sorte en résultant.

4. Instructions importantes

Veuillez lire attentivement ce mode d’emploi et en

suivre les instructions. Familiarisez-vous avec la

machine, le bon emploi et les consignes de sécurité

à l’aide de ce mode d’emploi. Conservez le mode

d’emploi avec la défonceuse.

Consignes de sécurité

Ne branchez la machine que lorsqu’elle se trouve

à l’arrêt.

Bloquez la pièce à travailler à l’aide de dispositifs

de serrage pour empêcher qu’elle ne glisse.

Maintenez toujours le câble à l’arrière de la

machine.

Avant d’effectuer tout travail sur la machine,

retirez la fiche de la prise de courant.

Vérifiez que la fraise soit bien serrée avant

l’utilisation.

Pendant l’opération de fraisage, gardez toujours

une position stable.

Le fraisage doit toujours s’effectuer dans la

direction inverse du sens de rotation

(sens inverse) de la fraise.

Commencez uniquement à travailler une pièce

lorsque la fraise est en fonctionnement.

Guidez toujours la défonceuse des deux mains.

La vitesse indiquée de rotation maximum des

fraises ne doit pas être dépassée.

Prenez en considération le couple de réaction de

la machine; c’est particulièrement important si la

fraise reste enfoncée.

Le fraisage terminé, ramenez la machine à sa

position de départ.

Utilisez exclusivement des fraises bien affûtées.

Serrez la fraise par friction.

Pour les profondeurs de coupe plus importantes,

procédez par étapes selon le matériau.

L’émission de bruit sur le lieu de travail peut

dépasser 85 dB(A). Dans ce cas, des mesures

d’insonorisation doivent être prises en faveur de

l’utilisateur. Le niveau sonore de cet outil

électrique a été mesuré conformément à ISO

3744, NFS 31-031 (84/537/CEE).

La valeur des vibrations émises a été déterminée

conformément à ISO 8662-8.

5. Avant la mise en service

Avant la mise en service, il faut bien monter tous

les recouvrements et dispositifs de sécurité.

Avant de raccorder la machine, assurez-vous que

les caractéristiques indiquées sur la plaque

signalétique soient identiques à celles du réseau.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 10

6. Montage et maniement

Attention!

Avant tous les travaux de montage et de réglage,

retirez la fiche de la prise de courant.

A.) Montage de la tubulure d’aspiration (ill. 3)

Attention! Pour des raisons de santé, il est indispens-

able d’utiliser un dispositif d’aspiration de poussières.

Vissez fixement la tubulure d’aspiration (16) sur le

patin de fraise (11) à l’aide des deux boulons à tête

conique (a).

Vous pouvez employer la tubulure d’aspiration pour

des appareils d’aspiration (aspirateur) avec un tuyau

flexible d’aspiration d’un diamètre de 36 mm.

B.) Montage de la butée parallèle (ill. 4)

Introduisez l’arbre de guidage (a) de la butée

parallèle (13) dans les trous (b) du patin de fraise

(11).

Ajustez la butée parallèle (13) suivant la mesure

prévue et serrez-la à l’aide des vis à oreilles (8).

C.) Montage de la pointe sèche (ill. 5)

Faites glisser la pointe sèche (10) sur l’arbre de

guidage (a) de la butée parallèle (13) et bloquez-la

à l’aide de la vis à oreilles (8).

Placez la pointe sèche sur le matériau.

Réglez le rayon souhaité en déplaçant la butée

parallèle (13) et bloquez-le au moyen des deux vis

à oreilles.

Mettez la machine en marche.

Après avoir desserré la poignée de serrage (15),

déplacez lentement la machine vers le bas jusqu’à

la butée.

Fraisez des rainures et des rebords etc. en

avançant régulièrement. Ce faisant, guidez la

machine des deux mains.

Après avoir terminé le travail, ramenez la machine

vers le haut.

Arrêtez la machine.

D.) Montage de la douille de guidage (ill. 6/7/8)

Fixez la douille de guidage (9) sur le patin de

fraise (11) à l’aide des deux boulons à tête

conique (f).

Faites passer la douille de guidage (9) le long du

gabarit (c) à l’aide de l’anneau d’usure (b).

Pour obtenir une copie exacte, la pièce à travailler

(d) doit être plus grande de la différence entre le

„bord extérieur de l’anneau d’usure“ et le „bord

extérieur de la fraise“ (e).

E.) Montage de l’outil à fraiser (ill. 9)

Attention: Retirez la fiche de la prise de courant!

Appuyez sur le blocage par broche et faites s’enc

liqueter la broche (12

)

Desserrez l’écrou-raccord à l’aide de la clé à four

che.

Changez la fraise et resserrez l’écrou-raccord

avec la clé à fourche.

Attention: Avant la mise en service, enlevez les

outils de réglage et de montage.

Pour enlever l’outil à fraiser, procédez dans l’ordre

inverse.

I.) Réglage de la profondeur de coupe (ill. 10)

Placez la machine sur la pièce à travailler.

Desserrez la vis à oreilles (a) et la poignée de

serrage (15).

Déplacez lentement la machine vers le bas

jusqu’à ce que la fraise touche la pièce à travailler.

Resserrez la poignée de serrage (15).

Réglez la butée de profondeur par rapport à la

profondeur de coupe désirée en vous aidant de

l’échelle (3) et fixez-la à l’aide de la vis à oreilles

(a).

Appuyez sur l’interrupteur Marche/Arrêt (6) pour

mettre la machine en marche.

Réglez la vitesse de rotation nécessaire de l’outil à

fraiser au moyen du régulateur de vitesse de

rotation (7).

Desserrez la poignée de serrage (15) et abaissez

la fraise pour exécuter le processus de fraisage.

Après avoir terminé le travail, ramenez la machine

à sa position de départ.

La vitesse de rotation de la défonceuse dépend du

matériau à fraiser, de la vitesse d’avance et de

l’outil à fraiser utilisé.

J.) Direction de fraisage (fig. 11)

Le fraisage doit toujours se dérouler dans la

direction inverse du sens de rotation (sens

inverse). Sinon le rebond éventuel de la machine

risque de provoquer des blessures.

K.) Fraisage à profiler et d’arêtes (ill. 12)

Pour le fraisage à profiler (a) et d’arêtes (b), vous

pouvez également utiliser des fraises spéciales

avec anneau d’usure.

Montez la fraise.

Approchez avec précaution la machine à la pièce

à travailler.

Dirigez le tourillon de guidage ou le roulement à

billes (c) le long de la pièce à travailler en pressant

légèrement.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 11

Attention:

Selon le matériau, travaillez en plusieurs

étapes en cas de profondeurs de coupes plus

importantes.

Maintenez la défonceuse des deux mains

pendant tous les travaux de fraisage.

7. Entretien

Maintenez les fentes d’aération sur le boîtier du

moteur toujours libres et propres. Pour les

nettoyer, vous devriez les purger à l’aide d’air

comprimé.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 12

1. Popis přístroje (obr. 1 a 2)

1. Rukojeť

2. Stupnice

3. Hloubkový doraz

4. Kryt motoru

5. Síťové vedení

6. Za-/vypínač

7. Nastavovač otáček

8. Křídlový šroub

9. Kopírovací objímka ø18

10. Špička kružítka

11. Kluzná deska

12. Aretace vřetena

13. Paralelní doraz

14. Vidlicový upínací klíč SW 19

15. Upínací páka

16. Nástavec na odsávání ø36 uvnitř

2. Technická data

Jmenovité napětí: 230 V - 50 Hz

Příkon: 1020 Watt

Volnoběžné otáčky: 11.000 - 31.000 min-1

Zdvih frézky: 40 mm (hloubka řezu)

Kleština: 8 a ø ø 6 mm

Pro profilovou frézu max.: 40 mmø

Ochranná izolace II / 

Hmotnost 3,3 kg

Hladina akustického výkonu LWA 87,9 dB(A)

Hladina akustického tlaku LPA 100,9 dB(A)

Vibrace ahw 2,7 m/s2

3. Použití podle způsobu určení

Vrchní frézka je vhodná obzvlášť pro opracovávání dřeva

a umělých hmot, dále k vyřezávání sukovitých míst, fré-

zování drážek, vypracovávání prohlubenin, kopírování

křivek a písma atd.

Vrchní frézka nesmí být používána k opracovávání kovu,

kamene atd.

Stroj smí být používán pouze podle způsobu určení.

Každé další toto překračující použití neodpovídá způsobu

určení. Za z toho vyplývající škody nebo zranění ručí

uživatel event. obsluhující a ne výrobce.

4. Důležité pokyny

Prosím přečtěte si důkladně návod k použití a dbejte

jeho pokynů. Na základě tohoto návodu k použití se

obeznamte s přístrojem, správným použitím a také s

bezpečnostními pokyny. Uchovávejte návod k použití

společně s vrchní frézkou.

Bezpečnostní pokyny

Zástrčku zastrčit do zásuvky pouze při vypnutém

stroji.

Zajistěte obrobek proti vyklouznutí za pomoci

upínacího zařízení.

Kabel vést vždy směrem dozadu od stroje.

Před všemi pracemi na stroji vytáhnout zástrčku ze

zásuvky.

Před uvedením do provozu překontrolovat pevné

usazení frézy.

Při práci vždy dbát na bezpečný postoj.

Frézování musí vždy probíhat proti směru obíhání

(protiběžný chod) frézy.

Do obrobku zanořovat pouze běžící frézu.

Vrchní frézku vést vždy oběma rukama.

Udaný nejvyšší počet otáček fréz nesmí být

překročen.

Dbejte reakčního momentu stroje především tehdy,

když fréza uvázla.

Po ukončené práci nechat stroj doběhnout do výchozí

polohy.

Používat jen bezvadně naostřené frézy.

Frézu silově upnout.

Podle druhu materiálu u větších hloubek řezu postu

povat v několika stupních.

Vývoj hluku na pracovišti může překračovat 85 dB(A).

V tomto případě jsou nutná ochranná opatření proti

hluku a na ochranu sluchu pro obsluhu. Hluk tohoto

přístroje je měřen podle ISO 3744, NFS 31-031

(84/537/EWG).

Hodnota vyslaných kmitů byla zjištěna podle

ISO 8662-8.

5. Před uvedením do provozu

Před uvedením do provozu musí být kryty a

bezpečnostní zařízení náležitě namontovány.

Před zapojením stroje se přesvědčte, jestli údaje na

typovém štítku souhlasí s údaji sítě.

6. Montáž a obsluha

Pozor!

Před veškerými montážními a nastavovacími

pracemi vytáhněte síťovou zástrčku.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 13

A.) Montáž nástavce na odsávání (obr. 3)

Pozor! Ze zdravotních důvodů je používání

odsávání prachu bezpodmínečně nutné.

Nástavec na odsávání (16) oběma šrouby se

zapuštěnou hlavou (a) pevně přišroubovat na kluznou

desku (11).

Nástavec na odsávání může být používán na odsávacích

přístrojích (vysavač) pomocí sací hadice o ( 36 mm).

B.) Montáž paralelního dorazu (obr. 4)

Vodicí hřídel (a) paralelního dorazu (13) zasunout do

otvorů (b) kluzné desky (11).

Paralelní doraz (13) nastavit na požadovaný rozměr a

křídlovými šrouby utáhnout.

C.) Montáž špičky kružítka (obr. 5)

Špičku kružítka (10) nasunout na vodicí hřídel (a)

paralelního dorazu (13) a fixovat křídlovým šroubem

(b).

Špičku kružítka nasadit na materiál.

Požadovaný poloměr nastavit posunutím paralelního

dorazu (13) a oběma křídlovými šrouby fixovat.

Stroj zapnout.

Po uvolnění upínací páky (15) stroj pomalu posunovat

směrem dolů až na doraz.

Stejnoměrným posuvem frézovat drážky, polodrážky,

atd. Přitom vést stroj oběma rukama.

Po ukončení práce vést stroj zpět nahoru.

Stroj vypnout.

D.) Montáž kopírovací objímky (obr. 6/7/8)

Kopírovací objímku (9) upevnit oběma šrouby se

zapuštěnou hlavou (f) na kluzné desce.

Kopírovací objímka (9) je pomocí kopírovacího

kroužku (b) vedena podél šablony (c).

Aby byla dosaženo přesné kopie, musí být obrobek

(d) větší o rozdíl mezi „vnější hranou kopírovacího

kroužku“ a „vnější hranou frézy“ (e).

E.) Montáž frézovacího nářadí (obr. 9)

Pozor: vytáhnout síťovou zástrčku!

Jednoduchá výměna frézy pomocí aretace

vřetena.

Aretaci vřetena stisknout a vřeteno nechat zas

kočit.

Přesuvnou matici povolit rozvidleným klíčem.

Frézu vyměnit a přesuvnou matici rozvidleným

klíčem utáhnout.

Pozor: před uvedením do provozu nastavovací a

montážní nářadí opět odstranit.

K odstranění frézovacího nářadí postupujte v

opačném pořadí.

F.) Nastavení hloubky řezu (obr. 10)

Stroj postavit na obrobek.

Křídlový šroub (a) a upínací páku (15) uvolnit.

Stroj pomalu pohybovat směrem dolů, až se fréza

dotkne obrobku.

Upínací páku (15) utáhnout.

Hloubkový doraz (3) za pomoci stupnice (2) nastavit

na požadovanou hloubku řezu a křídlovým šroubem

fixovat.

Zmáčkněte za-/vypínač (6), aby se stroj zapnul.

Nastavovačem otáček (7) nastavte potřebný počet

otáček frézovacího nářadí.

Upínací páku (15) opět povolit a frézu sklonit k

provedení frézovacího procesu.

Po ukončené práci musí být stroj uveden do výchozí

polohy.

Počet otáček vrchní frézky je závislý na frézovaném

matriálu, rychlosti posuvu a použitém frézovacím nářadí.

G.) Směr frézování (obr. 11)

Frézování musí vždy probíhat proti směru obíhání

(protiběžný chod) frézy. Jinak existuje nebezpečí

zranění v důsledku zpětného nárazu.

H.) Tvarové a hranové frézování (obr. 12)

Pro tvarové (a) a hranové frézování (b) mohou být

používány také specielní frézy s kopírovacím

kroužkem.

Frézu namontovat.

Stroj opatrně navést na obrobek.

Vodicí čep nebo kuličkové ložisko (c) vést lehkým

tlakem podél obrobku.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 14

Pozor:

Podle druhu materiálu je třeba u větších

hloubek řezu postupovat ve více stupních.

Při všech frézovacích pracích držte vrchní

frézku oběma rukama.

7. Údržba

Větrací otvory na krytu motoru udržovat stále volné a

čisté. K čištění by tyto měly být profouknuty tlakovým

vzduchem.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 15

SLO

1. Opis naprave (sliki 1 in 2)

1 ročaj

2 skala

3 globinski prislon

4 ohišje motorja

5 električni vod

6 stikalo za vklop in izklop

7 nastavljalnik števila vrtljajev

8 krilni vijak

9 vodilni tulec ø18

10 krožna konica

11 rezkalni čevelj

12 aretirna zapora vretena

13 paralelni prislon

14 viličasti ključ SW 19

15 napenjalni ročaj

16 sesalni nastavek 36 znotrajø

2. Tehnični podatki

Nazivna napetost 230 V - 50 Hz

Poraba: 1020 W

Št. vrtljajev v prostem teku: 11.000 - 31.000 min-1

Višina dviga: 40 mm (rezkalna globina)

Vpenjalne klešče: 8 in 6 mmø

za oblikovalne rezkalnike max. 40 mmø

Zaščitna izolacija II / 

Teža 3,3 kg

Moč hrupa LWA: 87,9 dB (A)

Nivo hrupa LPA: 100,9 dB (A)

Vibracije ahw: 2,7 m/s2

3. Uporaba v skladu z navodili

Namizni rezkalnik je posebej primeren za obdelavo lesa

in umetnih snovi, za izrezovanje izrastkov vej, rezkanje

utorov, izdelavo vdolbin, kopiranje krivulj in pisav itd.

Namiznega rezkalnika ni dovoljeno uporabljati za obdela-

vo kovin, kamna itd.

Stroj je dovoljeno uporabljati le v skladu z namenom.

Vsaka drugačna uporaba ni v skladu z

namembnostjo/navodili. Za kakršno koli škodo oz.

poškodbe, ki bi zaradi tega nastale, jamči uporabnik oz.

upravljalec in ne proizvajalec.

4. Pomembna navodila

Prosimo, da navodila za uporabo pazljivo preberete in

napotke, ki so v njem navedeni, upoštevate. Na podlagi

pričujočih navodil za uporabo se seznanite z napravo,

njeno pravilno uporabo in navodili za varno delo.

Navodila za uporabo shranite skupaj z rezkalnikom.

Navodila za varno delo

električni vtič vtaknite v električno vtičnico le, ko je stroj

izklopljen.

obdelovanec s pomočjo vpenjalnih naprav vpnite, da

ne bo zdrsnil.

električni kabel vedno imejte zadaj za strojem.

pred vsemi deli na stroju najprej izvlecite električni vtič

iz vtičnice.

pred pričetkom obratovanja je potrebno preveriti, če je

rezkalnik stabilen.

pri delu vedno poskrbite za varno stojišče.

rezkanje mora vedno potekati proti smeri vrtenja

(nasprotna smer) rezkalnika.

obdelovanca se dotaknite, ko rezkalnik že obratuje.

rezkalnik vedno vodite z obema rokama.

navedenega maksimalnega števila vrtljajev rezkalnika

ni dovoljeno prekoračiti.

upoštevajte reakcijski moment stroja, posebno še, ko

rezkalnik obstane.

ko končate z delom, počakajte, da stroj zdrsne v

izhodiščni položaj.

uporabljajte le brezhibna in nabrušena rezkala.

rezkala dobro vpnite.

glede na material večje globine rezkajte v več

prehodih/stopnjah.

hrup na delovnem mestu je lahko večji od 85 dB(A).

V tem primeru mora delavec izvajati ukrepe za zaščito

pred hrupom. Hrup te električne naprave je izmerjen v

skladu z ISO 3744, NFS 31-031 (84/537/EGS).

vrednost oddanih vibracij je bila ugotovljena v skladu z

ISO 8662-8.

5. Pred začetkom dela

pred začetkom dela morajo biti vsa pokrivala in var

nostne naprave pravilno montirane.

pred priključevanjem stroja se prepričajte, da se

podatki na tipski tablici ujemajo s karakteristikami

vašega električnega omrežja.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 16

SLO

6. Montaža in upravljanje

Pozor!

Pred vsako montažo in nastavljanjem izvlecite

električni vtič iz vtičnice.

A.) Montaža odsesovalnega nastavka (slika 3)

Pozor! Iz zdravstvenih razlogov je nujno potrebno

sesanje prahu.

Nastavek (16) z obema vijakoma z ugreznjeno glavo (a)

trdno privijte na rezkalni čevelj (11).

Odsesovalni nastavek se lahko priključi na odsesovalne

naprave (sesalce za prah) s cevjo 36 mm.ø

B.) Montaža paralelnega prislona (slika 4)

vodilno gred (a) paralelnega prislona (13) potisnite v

luknje (b) rezkalnega čevlja (11).

paralelni prislon (13) nastavite na želeno vrednost in

privijte s krilnimi vijaki.

C.) Montaža krožne konice (slika 5)

krožno konico (10) potisnite na vodilno gred (a) para

lelnega prislona (13) in fiksirajte s krilnim vijakom (b).

postavite krožno konico na material.

s premikanjem paralelnega prislona (13) nastavite

želen radij in fiksirajte z obema krilnima vijakoma.

vklopite stroj.

odvijte napenjalni ročaj (15) ter nato stroj počasi pre

mikajte do prislona.

rezkajte z enakomernim potiskanjem. Stroj vodite z

obema rokama.

po zaključku dela stroj premaknite navzgor (v

izhodiščni položaj).

stroj izklopite.

D.) Montaža vodilnega tulca (slika 6/7/8)

z obema vijakoma z ugreznjeno glavo (f) vodilni tulec

(9) pritrdite na rezkalni čevelj (11).

vodilni tulec (19) se premika z naletnim obročkom (b)

ob šabloni (c).

obdelovanec (d) mora biti večji za razliko med Ēzunanji

rob - naletni obročekĒ in Ēzunanji rob - rezkalnikĒ (e),

da je možno dobiti natančno kopijo.

E.) Montaža rezkalnega orodja (slika 9)

Pozor! Izvlecite električni vtič iz vtičnice!

Enostavna zamenjava rezkalnika z aretiranjem vretena.

Aretiranje vretena pritisnite in pustite, da se vreteno

zaskoči v svoj položaj.

Prekrivno matico odpustite z viličastim ključem .

Zamenjajte rezkalnik in zategnite prekrivno matico z

viličastim ključem.

Pozor! Pred pričetkom dela odstranite orodja za nasta-

vitev in montažo!

za demontažo rezkalnega orodja izvedite postopek v

obratnem vrstnem redu.

F.) Nastavitev globine rezkanja (slika 10)

stroj postavite na obdelovanec.

odvijte krilni vijak (a) in napenjalni ročaj (15).

stroj počasi pomikajte navzdol, dokler se rezkalo ne

dotakne obdelovanca.

zategnite napenjalni ročaj (15).

s pomočjo skale (2) globinski prislon (3) nastavite na

želeno globino rezkanja, ter ga fiksirajte s krilnim vija

kom.

pritisnite na stikalo za vklop/izklop (6), da vklopite stroj.

z nastavljalnikom števila vrtljajev (7) nastavite potreb

no število vrtljajev rezkalnega orodja.

ponovno odvijte napenjalni ročaj (15) in rezkalnik spu

stite, da boste lahko rezkali.

po zaključku dela je potrebno stroj postaviti v

izhodiščni položaj.

Število vrtljajev rezkalnika je odvisno od materiala, ki ga

nameravate rezkati, podajalne hitrosti in uporabljenega

rezkalnega orodja.

G.) Smer rezkanja (slika 11)

rezkajte vedno v smeri, ki je nasprotna smeri vrtenja

(protismer), sicer obstaja nevarnost udarca nazaj (pro

tiudarca).

H.) Oblikovalno rezkanje in rezkanje robov (slika

12)

za oblikovalno rezkanje (a) in rezkanje robov (b) je

mogoče uporabiti tudi specialne rezkalnike z naletnimi

obročki.

montirajte rezkalnik.

stroj previdno vodite ob obdelovancu.

vodilni zatič ali kroglični ležaj (c) z rahlim pritiskom

vodite ob obdelovancu.

Pozor!

glede na material večje globine rezkajte v več

prehodih/stopnjah.

pri rezkanju vedno držite namizni rezkalnik z

obema rokama.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 17

SLO

7. Vzdrževanje

prezračevalne odprtine na ohišju motorja morajo biti

vedno proste/prehodne in čiste. Ko jih čistite, jih izpi

hajte s stisnjenim zrakom.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 18

1. Beskrivelse af apparatet (fig. 1 og 2)

1. Greb

2. Skala

3. Dybdeanslag

4. Motorkabinet

5. Netkabel

6. Start/stopknappen

7. Omdrejningstalsindstiller

8. Vingeskrue

9. Styrebøsning Ø 18

10. Cirkelpinol

11. Fræsesål

12. Spindelfastlåsning

13. Parallelanslag

14. Gaffelnøgle str. 19

15. Spændegreb

16. Udsugningsstuds Ø 36 indvendig

2. Tekniske data

Mærkespænding 230 V ~ 50 Hz

Nom. optagen effekt 1020 Watt

Omdrejningstal i tomgang 11.000 - 31.000 min

-1

Slaglængde 40 mm (fræsedybde)

Spændetang Ø8 og Ø 6 mm

Til formfæser maks.: Ø 40 mm

Beskyttelsesisoleret II / 

Vægt 3,3 kg

Lydtrykniveau 87,9 dB(A)

Lydeffektniveau 100,9 db(A)

Vibration aw 2,7 m/s2

3. Bestemmelsesmæssig anvendelse

Overfræseren er specielt egnet til træ- og kunststof-

bearbejdning, og yderligere til udskæring af knaster,

fræsning af noter, udarbejdning af fordybninger,

kopiering af kurve og skrifter osv.

Overfræseren må ikke anvendes til bearbejdning af

metal, sten, etc.

Maskinen må kun anvendes i henhold til dens

bestemmelse.

Enhver yderligere anvendelse, der går udover dette,

er ikke bestemmelsesmæssig. Brugeren, og ikke

producenten, er ansvarlig for enhver skade og bes-

kadigelse, der er forårsaget af ikke-bestemmelses-

mæssig brug af apparatet.

4. Vigtige anvisninger

Læs brugsanvisningen omhyggeligt og følg dens

anvisninger. Bliv fortrolig med apparatet, den korrek-

te anvendelse samt sikkerhedsanvisningerne ved

hjælp af brugsanvisningen. Opbevar brugsanvisnin-

gen sammen med overfræseren.

Sikkerhedsanvisninger

Stik kun stikket i stikkontakten, når maskinen er

slukket.

Sørg for at sikre arbejdsemnet med spændeanord-

ningerne, så det ikke glider.

Læg altid ledningen bag maskinen.

Træk altid stikket ud af stikkontakten, før der

arbejdes på maskinen.

Kontrollér, at fræseren står solidt, før den tages i

brug.

Sørg altid for at stå i en sikker stilling, når der

arbejdes.

Fræsningen skal altid ske imod fræserens rotati

onsretning (modløb).

Sænk kun fræseren ned i arbejdsemnet, når den

kører.

Før altid overfræseren med begge hænder.

Fræserens angivne maksimale omdrejningstal må

ikke overskrides.

Bemærk apparatets reaktionsmoment, først og

fremmest når fræseren er kørt fast.

Lad apparatet glide tilbage i udgangsposition efter

endt arbejde.

Anvend kun korrekt slebet fræseværktøj

Fastspænd fræseværktøjet omhyggeligt.

Fræs ad flere omgange ved større fræsedybder,

alt efter materiale.

Støjudviklingen på arbejdspladsen kan overskride

85 dB(A). I dette tilfælde er det nødvendigt med

støjværn til brugeren. Støjen fra dette elværktøj

måles efter ISO 3744, NFS 31-031 (84/537/EØF).

Størrelsen af de udsendte svingninger blev

konstateret efter ISO 8662-8.

5. Før ibrugtagning

Alle afdækninger og sikkerhedsanordninger skal

være monteret korrekt før ibrugtagning.

Kontrollér før tilslutning af apparatet, at de på

typeskiltet angivne data stemmer overens med

netdataene.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 19

6. Opstilling og betjening

Vigtigt!

Træk stikket ud af stikkontakten før al montering

og indstillingsarbejde.

A.) Montering af udsugningsstuds (fig. 3)

Vigtigt! Af helbredsmæssige grunde er det yderst

nødvendigt at anvende støvudsugning.

Skru udsugningsstudsen (16) fast på fræsesålen (11)

med de to skruer med undersænket hoved (a).

Udsugningsstudsen kan anvendes på udsugningsap-

parater (støvsuger) med Ø 36 mm sugeslange.

B.) Montering af parallelanslag (fig. 4)

Skub parallelanslagets (13) føringsaksel (a) ind i

fræsesålens (11) huller (b).

Indstil parallelanslaget (13) på det ønskede mål og

sæt det fast med vingeskruerne (8).

C.) Montering af cirkelpinol (fig. 5)

Skub cirkelpinolen (10) på parallelanslagets (13)

føringsaksel (a) og fastspænd den med vinge-

skruen (8).

Sæt cirkelpinolen på materialet.

Indstil ønsket radius ved at skubbe parallelan-

slaget (13) og fastgør med de to vingeskruer.

Tænd apparatet.

Bevæg apparatet langsomt nedad frem til anslaget

efter at have løsnet spændegrebet (15).

Fræs noter, ansatser osv. med jævn fremføring.

Før apparatet med begge hænder.

Tilbagefør apparatet opad efter endt arbejde.

Sluk apparatet.

D.) Montering af styrebøsning (fig. 6/7/8)

Fastgør styrebøsningen (9) på fræsesålen (11)

med de to skruer med undersænket hoved (f).

Styrebøsningen (9) føres med kopiringen (b)

langs skabelonen (c).

Arbejdsemnet (d) skal være det større, der svarer

til differencen mellem „udvendig kant kopiring“ og

„udvendig kant fræser“ (e), for at få en nøjagtig

kopi.

E.) Montering af fræseværktøj (fig. 9)

Vigtigt!: Træk stikket ud af stikkontakten!

Enkel fræserudskiftning ved hjælp af spindellås

ning.

Tryk på spindellåsning (12), og lad spindel komme

i indgreb.

Løsn omløbermøtrikken med gaffelnøglen.

Udskift fræseren, og spænd omløbermøtrikken

fast med gaffelnøglen.

Vigtigt!: Fjern indstillings- og monteringsværktøj

igen før ibrugtagning.

Når fræseværktøjet skal fjernes, skal det ske i

modsat rækkefølge.

F.) Indstilling af fræsedybde (fig. 10)

Stil apparatet på arbejdsemnet.

Løsn vingeskruen (a) og spændegrebet (15).

Bevæg apparatet langsomt nedad, indtil fræseren

berører arbejdsemnet.

Spænd spændegrebet (15).

Indstil dybdeanslaget (3) på den ønskede fræse-

dybde ved hjælp af skalaen (2) og fastgør det med

vingeskruen (a).

Tryk på start/stopknappen (6) for at tænde

apparatet.

Indstil fræseværktøjets påkrævede omdrejningstal

med omdrejningstalsindstilleren (7).

Løsn spændegrebet (15) igen og sænk fræseren

for at gennemføre fræseprocessen.

Efter endt arbejde skal apparatet stilles tilbage til

udgangspositionen.

Overfræserens omdrejningstal er afhængig af det

materiale, som skal fræses, fremføringshastigheden

og det anvendte fræseværktøj.

G.) Fræseretning (fig. 11)

Fræsningen skal altid ske imod rotationsretningen

(modløb). Ellers er der risiko for tilskadekomst

pga. tilbagestød.

H.) Form- og kantfræsning (fig. 12)

Til form (a)- og kantfræsning (b) kan der også

anvendes specielle fræsere med anløbsríng.

Montér fræseværktøjet.

Før apparatet forsigtigt frem til arbejdsemnet.

Før styretappen eller kuglelejet (c) langs arbejd

semnet med let tryk.

Vigtigt!:

Fræs ad flere omgange ved større

fræsedybder, alt efter materiale.

Hold altid overfræseren i begge hænder, når

der fræses.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 20

7. Vedligeholdelse

Ventilationsåbningerne på motorkabinettet skal

altid holdes frie og rene. Disse skal ved rengøring

udblæses med trykluft.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 21

1. Descripción del aparato (fig. 1 y 2)

1 Empuñadura

2 Escala

3 Tope de profundidad

4 Caja del motor

5 Cable de red

6 Interruptor ON/OFF

7 Regulador de las revoluciones

8 Tornillo de oreja

9 Collarín guía dia. 18

10 Puntero

11 Pie de fresadora

12 Enclavamiento de husillo

13 Tope paralelo

14 Llave de boca del 19

15 Garra de sujeción

16 Tubuladura de aspiración dia. int. 36

2. Características técnicas

Tensión de la red: 230 V - 50 Hz

Potencia: 1020 vatios

Revoluciones en vacío: 11.000 - 31.000 min-1

Carrera: 40 mm (profundidad de fresado)

Portafresa: Ø 8 y 6 mm

Para fresadora de perfiles máx.: Ø 40 mm

Aislamiento de protección II / 

Peso 3,3 kg

Nivel de presión acústica LWA 87,9 dB(A)

Nivel de potencia sónica LPA 100,9 dB(A)

Vibración ahw 2,7 m/s2

3. Uso adecuado

Esta fresadora es especialmente adecuada para

trabajar con madera y material plástico, también

puede utilizarse para recortar entalladuras de ramas,

para fresar ranuras, perfilar concavidades, copiar

curvas y rasgos de escritura, etc.

La fresadora no es apropiada para trabajar el metal,

la piedra y otros materiales de dureza similar.

Sólo está permitido usar esta máquina para las

aplicaciones indicadas anteriormente.

Cualquier otro tipo de uso que el indicado no se

considerará como uso adecuado. El usuario o

propietario, no el fabricante, es responsable de las

heridas o daños causados por cualquier tipo de uso

indebido.

4. Advertencias importantes

Rogamos se sirvan a leer con atención este manual

y observen en todo momento sus instrucciones. Use

el manual para familiarizarse con el aparato, su uso

adecuado y las instrucciones de seguridad.

Este manual de instrucciones deberá guardarse

junto con la fresadora.

Instrucciones de seguridad

Antes de enchufar la máquina ponga el interruptor

de puesta en marcha en OFF.

Utilice dispositivos de sujeción para evitar que la

máquina se desplace sin control.

Coloque el cable de conexión siempre hacia atrás,

apartado de la máquina.

Antes de hacer algún trabajo en la máquina

desenchúfela

Antes de la puesta en marcha comprobar que la

herramienta de fresado esté bien sujeta.

Antes de comenzar a trabajar, afiáncese

correctamente.

El fresado debe hacerse siempre en el sentido

contrario a la rotación de la herramienta.

Antes de empezar a fresar en el material es

preciso poner en marcha la herramienta.

Guiar la fresadora siempre con las dos manos.

No está permitido sobrepasar la velocidad máxima

de la fresadora.

Es preciso tener en cuenta el momento de

reacción del aparato, especialmente cuando se

atasque la herramienta.

Una vez acabado el trabajo permita que la

máquina vuelva a su posición de origen.

Utilice herramientas de fresado que estén

perfectamente afiladas.

Sujetar correctamente la herramienta.

Proceda a trabajar en varios pasos, si así lo exige

el material y la profundidad de fresado.

El ruido generado en el lugar de trabajo puede

superar los 85 db (A). En este caso se requieren

tomar medidas de protección sonora para el

operario. El nivel acústico de esta fresadora en el

lugar de trabajo ha sido medido según las normas

ISO 3744; NFS 31-031 (84/537/CEE).

El valor de las vibraciones generadas ha sido

medido según ISO 8662-8.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 22

5. Antes de la puesta en marcha

Antes de la puesta en marcha se habrán colocado

debidamente todas las cubiertas y dispositivos de

seguridad.

Antes de conectar la máquina a la red compruebe

que los datos de la placa de características

coinciden con los de la red.

6. Montaje y operación

¡Atención!

Antes de hacer cualquier trabajo de montaje o

ajuste es preciso desenchufar el aparato.

A) Montaje de la tubuladura de aspiración (fig. 3)

¡Atención! Por razones de salud es imprescin-

dible utilizar un sistema de aspiración del polvo.

Atornillar la tubuladura (16) de aspiración al pie de

fresadora (11) utilizando los dos tornillos de cabeza

avellanada (a).

Dicha tubuladura puede utilizarse para conectar un

aspirador, siempre que tenga un tubo de aspiración

de Ø 36 mm.

B) Montaje del tope paralelo (fig. 4)

Introducir el eje guía (a) del tope paralelo (13) en

las perforaciones (b) del pie de fresado (11)

Ajustar el tope paralelo (13) a la medida deseada

y sujetarlo con los tornillos de oreja

C) Montaje del puntero (fig. 5)

Introducir el puntero (10) en el eje guía (a) del

tope paralelo (13) y fijarlo con el tornillo de oreja

(b).

Colocar el puntero sobre el material.

Ajustar el radio deseado desplazando el tope

paralelo (13) y fijándolo con los tornillos de oreja .

Poner en marcha la fresadora

Una vez aflojada la garra de sujeción (15)

desplazar lentamente el aparato hacia abajo hasta

llegar al tope.

Fresar con un avance regular todo tipo de ranuras

y perfiles de arranque, etc. guiando siempre el

aparato con las dos manos.

Una vez terminada la tarea volver la fresadora a

su posición superior.

Desconectar el aparato.

D.) Montaje del collarín guía (fig. 6/7/8)

Sujetar el collarín guía (9) al pie de fresado (11)

usando para ello los dos tornillos avellanados (f).

El collarín guía (9) se desplaza junto con el anillo

de arranque (b) a lo largo de la matriz (c).

Para obtener una copia exacta de la pieza matriz,

la pieza que se desea trabajar (d) debe

sobrepasarla en la diferencia medida entre „borde

exterior del anillo de arranque“ y „borde exterior

de la herramienta de fresado“ (e).

E.) Montaje de la herramienta de fresado (fig. 9)

¡Atención!: Desenchufar primero

Cambio sencillo de la herramienta de fresado por

medio del bloqueo del husillo.

Presione el bloqueo del husillo y deje que el husil

lo se enclave (12).

Afloje la tuerca de unión con la llave fija.

Cambie la herramienta de fresado y apriete la

tuerca de unión con la llave fija.

¡Atención!: Antes de la puesta en marcha es

preciso sacar las herramientas de ajuste y de

montaje.

Si desear extraer la herramienta fresadora

proceda en sentido inverso.

F.) Ajuste de la profundidad de fresado (fig. 10)

Colocar la máquina sobre la pieza que se desea

trabajar

Aflojar el tornillo de oreja (a) y la garra de sujeción

(15).

Desplazar la máquina lentamente hacia abajo

hasta que la herramienta de fresado toque la

pieza

Apretar la garra de sujeción

Ajustar el tope de profundidad (3) a la medida

deseada utilizando la escala (2). Fijar la

profundidad con el tornillo de oreja (a)

Ponga la máquina en marcha con el interruptor

ON/OFF (6).

Ajuste la velocidad requerida con el regulador de

revoluciones (7).

Aflojar de nuevo la garra de sujeción (15) para

hacer descender la herramienta fresadora y así

dar comienzo al trabajo.

Al acabar el trabajo se devolverá el aparato a la

posición de origen.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 23

La velocidad de la fresadora depende del material

que se desee trabajar, de la velocidad de avance y

de la herramienta usada para el fresado.

g.) Sentido de fresado (fig. 11)

El fresado debe hacerse siempre en el sentido

contrario a la rotación de la herramienta. De lo

contrario existe peligro de accidente debido a las

fuerzas de rebote.

H.) Fresado de perfiles y de rebordes (fig. 12)

Para el fresado de perfiles (a) y rebordes (b) se

pueden utilizar herramientas especiales con anillo

de arranque.

Montar la herramienta

Aproximar con cuidado el aparato a la pieza que

se desea trabajar.

Conducir el puntero guía o el cojinete (c) con una

ligera presión a lo largo de la pieza.

Atención:

Según el tipo de material y la profundidad de

fresado que lo requiere se recomienda proceder

en varios pasos.

Sujetar siempre la fresadora con las dos manos

durante el trabajo.

7. Mantenimiento

Mantener siempre limpias las ranuras de

ventilación de la caja del motor. Si quiere

limpiarlas emplee aire comprimido.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 24

1. Maskinbeskrivning (bild 1 och 2)

1. Handtag

2. Skala

3. Djupanslag

4. Motorkåpa

5. Nätledning

6. Huvudströmbrytare

7. Varvtalsreglage

8. Vingskruv

9. Styrhylsa Ø 18

10. Cirkelspets

11. Glidsko

12. Spindelfastlåsning

13. Parallellanslag

14. Gaffelnyckel vidd 19

15. Spännhandtag

16. Utsugningsrör Ø 36 innermått

2. Tekniska data

Nätspänning 230 V ~ 50 Hz

Effektförbrukning 1020 Watt

Varvtal i tomgång 11.000 - 31.000 min

-1

Arbetsdjup 40 mm (fräsdjup)

Spänntång Ø 8 och Ø 6 mm

För formfräsning max. Ø 40 mm

Skyddsisolerad II / 

Vikt 3,3 kg

Ljudtrycksnivå LWA 87,9 dB(A)

Ljudeffektnivå LPA 100,9 dB(A)

Vibration aw 2,7 m/s2

3. Ändamålsenlig användning

Överfräsen är särskilt lämplig för att bearbeta trävirke

eller plastdelar, dessutom till att avlägsna kvist-

ställen, fräsa spår, göra försänkningar, kopiera

kurvor och bokstäver etc.

Överfräsen får inte användas till att bearbeta metall,

sten eller liknande.

Maskinen får endast användas i överensstämmelse

med den ändamålsenliga användningen.

All annan användning är ej ändamålsenlig.

Tillverkaren övertar inget ansvar för skador som upp-

står av sådan ej ändamålsenlig användning, utan

användaren är själv ansvarig.

4. Viktiga anvisningar

Läs igenom bruksanvisningen noggrant och beakta

anvisningarna. Använd bruksanvisningen till att

informera dig om maskinen, dess funktioner samt

säkerhetsanvisningarna. Förvara bruksanvisningen

tillsammans med maskinen.

Säkerhetsanvisningar

Anslut stickkontakten till vägguttaget endast om

maskinen är frånkopplad.

Säkra arbetsstycket mot att glida med hjälp av

spännanordningar.

Lägg alltid kabeln bakom maskinen.

Drag alltid ut stickkontakten ur vägguttaget om du

skall bestycka maskinen.

Kontrollera att fräsverktyget sitter fast innen du tar

maskinen i drift.

Se alltid till att du står stadigt under arbetets gång.

Fräs alltid mot fräsverktygets rotationsriktning

(motfräsning).

Fräsverktyget måste alltid rotera när det läggs an

mot arbetsstycket.

För alltid överfräsen med båda händerna.

Se till att fräsens högsta tillåtna varvtal inte över

skrids.

Beakta maskinens reaktionsmoment - framför allt

när fräsverktyget sitter fast.

När du har avslutat arbetet skall du låta maskinen

glida tillbaka till utgångsläget.

Använd endast tillräckligt vassa fräsverktyg.

Fäst fräsverktyget med friktionskraft.

Beroende på material kan det vid större fräsdjup

vara nödvändigt att fräsa i flera steg.

Bullret vid arbetsplatsen kan överstiga 85 db(A).

I sådana fall är bullerdämpande åtgärder för

användaren nödvändiga. Bullret från detta elverk

tyg har mätts upp enl. ISO 3744, NFS 31-031

(84/537/EEG).

De avgivna vibrationerna har mätts upp enl.

ISO 8662-8.

5. Före driftstart

Före driftstarten måste alla kåpor och säkerhets-

anordningar vara korrekt monterade.

Innan du ansluter maskinen skall du försäkra dig

om att uppgifterna på typskylten stämmer överens

med det aktuella nätets data.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 25

6. Uppbyggnad och betjäning

Obs!

Drag alltid ut stickkontakten inför montering och

inställning.

A) Montering av utsugningsrör (bild 3)

Obs! En dammutsugningsanordning är tvunget

nödvändig av hälsoskäl.

Skruva fast utsugningsröret (16) vid glidskon (11)

med hjälp av de båda skruvarna med försänkt huvud

(a).

Utsugningsröret kan användas vid utsugningsanord-

ningar (dammsugare) med Ø 36 mm sugslang.

B) Montering av parallellanslag (bild 4)

Skjut in parallellanslagets (13) styraxel (a) i

glidskons (11) hål (b).

Ställ in parallellanslaget (13) på avsett mått och

kläm fast med vingskruvarna (8).

C) Montering av cirkelspets (bild 5)

Skjut cirkelspetsen (10) på parallellanslagets (13)

styraxel (a) och och fixera med vingskruven (b).

Sätt cirkelspetsen på materialet.

Ställ in önskad radie genom att förskjuta parallel-

lanslaget (13) och fixera därefter med de båda

vingskruvarna (8).

Slå till maskinen.

Lossa på spännhandtaget (15) och för därefter

maskinen långsamt nedåt till anslag.

Fräs spår och ansatser med jämn matning. Håll

maskinen med båda händerna.

Efter avslutat arbete skall maskinen först föras

uppåt och därefter tillbaka.

Slå ifrån maskinen.

D) Montering av styrhylsa (bild 6/7/8)

Fäst styrhylsan (9) vid glidskon (11) med hjälp av

de båda skruvarna med försänkt huvud (f).

För styrhylsan (9) inkl. mellanläggsringen (b)

längs mallen (c).

För att få en exakt kopia måste arbetsstyckets (d)

vara så mycket större som skillnaden mellan

„Ytterkant mellanläggsring“ och „Ytterkant fräs-

verktyg“ (e).

H) Montering av fräsverktyg (bild 9)

Obs! Drag först ut stickkontakten!

Enkel fräsbyte med spindellås.

Tryck in spindellåset (12) och låt spindeln snäppa

in.

Lossa på överfallsmuttern med gaffelnyckeln.

Byt ut fräsen och dra åt överfallsmuttern med gaf-

felnyckeln.

Obs! Tag bort inställnings- och monteringsverktygen

innan du tar maskinen i drift.

Gå tillväga i omvänd ordningsföljd för att

demontera fräsverktyget.

I) Inställning av fräsdjup (bild 10)

Ställ maskinen på arbetsstycket.

Lossa på vingskruven (a) och spännhandtaget

(15).

För maskinen långsamt nedåt tills fräsverktyget rör

vid arbetsstycket.

Drag åt spännhandtaget (15).

Ställ in djupanslaget (3) på önskat fräsdjup med

hjälp av skalan (2) och fixera därefter med vings-

kruven (a).

Tryck in huvudströmbrytaren (6) för att slå till

maskinen.

Ställ in fräsens erforderliga varvtal med varvtals-

eglaget (7).

Lossa på spännhandtaget (15) och sänk fräsen för

att påbörja fräsningen.

Efter avslutat arbete skall maskinen ställas tillbaka

i utgångsläge.

Överfräsens varvtal är beroende av materialet

som skall fräsas, av matningshastigheten och

aktuellt fräsverktyg.

J) Fräsriktning (bild 11)

Fräs alltid mot rotationsriktningen (motfräsning),

eftersom det annars finns risk för personskador

från rekyler.

K) Form- och kantfräsning (bild 12)

För form (a) - och kantfräsning (b) kan även

speciella fräsverktyg med mellanläggsring

användas.

Montera fräsverktyget.

För maskinen försiktigt mot arbetsstycket.

För styrtappen eller kullagret (c ) försiktigt med lätt

tryck längs arbetsstycket.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 26

Obs!

Beroende på material kan det vid större fräsdjup

vara nödvändigt att fräsa i flera steg.

Vid fräsning skall du alltid hålla fast överfräsen

med båda händerna.

7. Underhåll

Se till att ventilationsöppningarna vid motorkåpan

alltid är fria och rena. Dessa kan rengöras med

tryckluft.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 27

A gép leírása (1-es és 2-es ábra)

1. Kézi fogantyú

2. Skála

3. Mélység ütköző

4. Motorház

5. Hálózati vezeték

6. Ki / bekapcsoló

7. Fordulatszám állító

8. Szárnyas csavar

9. Vezetőhüvely ø18

10. Körzőhegy

11. Marósaru

12. Tengeljrögzítı

13. Párhuzamos ütköző

14. Villás kulcs SW 19

15. Rögzítőfogantyú

16. Elszívó csatlakozó ø36 belü

TECHNIKAI ADATOK:

Feszültség rendszer: 230 V - 50 Hz

Teljesítményfelvétel: 1020 W

Üresjárati fordulatszám: 11.000 - 31.000 / perc

EmelÙmagasság: 40 mm (marásmélység)

Szorító: 8 és ø ø 6 mm

A profilmarónak max.: ø40 mm

Véd szigeteléssel ellátvaőII / 

Súly 3,3 kg

Hangnyomásmérték LPA: 87,9 dB (A)

Hangtelyesítménymérték LWA: 100,9 dB (A)

Vibrálás aw 2,7 m / s2

3. Rendeltetésszer használatű

A fels maró különösen fa és m anyagok meg-ő ű

munkálására alkalmas, ezenkívül ággöccsök

kivágására, horony marásra, mélyedések kidolgo-

zására, ívek és írásjegyek utánzására, stb..

A fels marót nem szabad fémek, kövek stb. meg-ő

munkálására felhasználni.

A gépet csak rendeltetés szerint szabad használni.

Ezt meghaladó használat, nem számít rendeltetés-

szer nek. Ebb l adódó bármilyen kárért vagy bármi-ű ő

lyen sérülésért a használó illetve a kezel szavatolő

és nem a gyártó.

4. Fontos utasítások

Kérjük figyelmesen olvassa el a használati utasítást

és vegye figyelembe az abban foglalt utasításokat.

Ismerkedjen meg a használati utasítások alapján a

géppel, a helyes használtával, valamint a biztonsági

utasításokkal. Tárolja a használati utasítást az felső

maróval együtt.

Biztonsági utasítások

A hálózati dugót a dugaszolóaljzatba csak csak

akkor dugja be, ha a gép ki van kapcsolva.

Biztosítsa a megmunkálandó munkadarabot a

rögzítőkészülék segítségével elcsúszás ellen.

A kábelt a gépt l mindig hátrafelé vezesse el.ő

A hálózati dugót mindig húzza ki a

dugaszolóaljzatból, ha a gépen dolgozik.

Használat elõtt vizsgálja meg, hogy a maró elég

szorosan felfekszik-e.

Ügyeljen munka közben mindig egy biztos állásra.

A marást a a maró mozgásával ellentétes

irányban kell végezni (ellenfutás).

Csak forgó marófejjel merüljön a munkadarabba.

A fels marot mindik két kézzel kell vezetni.ő

A maró megadott legmagassab fordulatszámát

nem szabad túllépni

Vegye a gép reakciónyomatékát fogyelembe; f legő

a beszorult marónál.

A munka befejezése után a gépet a kiinduló

helyzetbe visszatolni.

Csak kifogástalanul köszörült marót használni.

A marót erÙz·r·ssal beszorÌtani.

Nagyobb marási mélységek esetén az anyagnak

megfelel en több lépést alkalmazni.ő

A munkahelyen a zajkifejtés túllépheti a 85 dB (A).

Ebben az esetben az üzemeltet k részére ő

hangvéd intézkedésre van szükség. Ennek az ő

elektromos szerszámnak a zaját a ISO 3744;

NFS 31-031 (84/537/EWG) szerint mérik.

A kibocsátott rezgések értéke a 8662-8 -as ISO

alapján lett mérve.

5 Üzembe helyezés előtt

A használatba vétel el tt minden fed nek és ő ő

biztonsági berendezésnek szabályszer en kell ű

felszerelve lennie.

Mielőtta gépet az elektromos hálózatra

csatlakoztatja ellen rizze le, hogy a gép ő

tipustábláján lev adatok a hálózati adatokkal ő

megegyeznek e.

Anleitung AOF 1100 E 06.02.2003 7:56 Uhr Seite 28

Produkt Specifikationer

Mærke:	Alpha Tools
Kategori:	Ikke kategoriseret
Model:	AOF 1100

Har du brug for hjælp?

Hvis du har brug for hjælp til Alpha Tools AOF 1100 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Alpha Tools Manualer

Alpha Tools HLG 1500-2 Manual

31 August 2024

Alpha Tools ET 750 Manual

31 August 2024

Alpha Tools S.K. 500/400 Manual

31 August 2024

Alpha Tools AFA 2601 Manual

31 August 2024

Alpha Tools AOF 1100 Manual

24 August 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

ProFlo PFWSC1190CP Manual

7 April 2025

ProFlo PFXC1917ZBN Manual

7 April 2025

ProFlo PFXC1080LSCP Manual

7 April 2025

ProFlo PF6731ZBN Manual

7 April 2025

Soundstream BX-20Z Manual

7 April 2025

Pulsar PSC12015 Manual

7 April 2025

Pulsar S108 Manual

7 April 2025

Pulsar SF116 Manual

7 April 2025

Soundstream BX-23Q Manual

7 April 2025

Soundstream BX-10X Manual

7 April 2025
