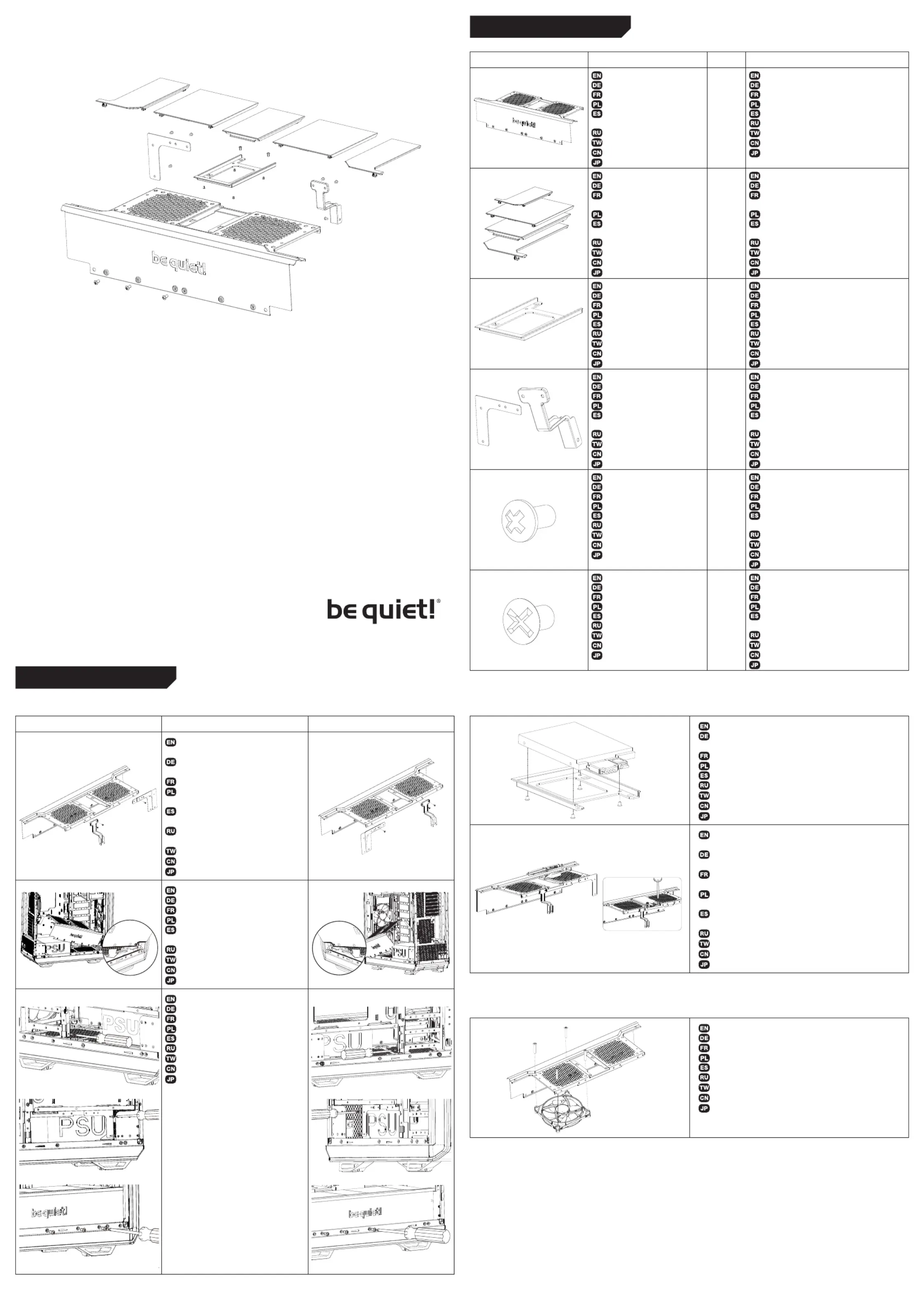

PSU SHROUD
for DARK BASE PRO 900
SCOPE OF DELIVERY
Image Part name Amount Usage
PSU shroud
PSU-Cover
Cache alimentation
Osłona zasilacza
Cubierta de la fuente de
alimentación
Кожух БП
電源供應器護罩
电源供应器护罩
PSU
1
Covers the PSU
Netzteilabdeckung
Recouvre le bloc d'alimentation
Osłania zasilacz
Cubre la fuente de alimentación
Декоративная защита БП
遮蓋電源供應器
遮盖电源供应器
PSU
Plastic top covers
Top-Cover aus Plastik
Panneaux supérieurs en
plastique
Plastikowe pokrywy górne
Cubiertas superiores de
plástico
Пластиковые верхние крышки
塑膠頂
塑胶顶盖
カバー
5
Upper covers of the PSU shroud
Obere Abdeckung des PSU-Covers
Panneaux supérieurs du cache
alimentation
Górne pokrywy osłony zasilacza
Cubiertas superiores de la cubierta de la
fuente de alimentación
Верхние крышки кожуха БП
電源供應器護罩的上蓋
电源供应器护罩的上
PSUドの上カバー
SSD bracket
SSD-Halterung
Support SSD
Wspornik SSD
Soporte del SSD
Кронштейн SSD
SSD
SSD托架
SSD ラケ
1
2.5” SSD mounting
Montage der 2.5” SSD
Montage SSD 2.5 "
Mocowanie 2,5" SSD
Montaje del SSD de 2,5” SSD
Крепление 2.5” SSD
2.5” SSD 安裝
2.5” SSD 安装
2.5” SSD 取付け
PSU brackets
PSU-Halterungen
Supports d'alimentation
Wsporniki zasilacza
Soportes de la fuente de
alimentación
Кронштейны БП
電源供應器托架
电源供应器托架
PSUラケ
2
PSU shroud mounting
Installation des PSU-Covers
Montage du cache alimentation
Mocowanie osłony zasilacza
Montaje de la cubierta de la fuente de
alimentación
Крепление кожуха БП
電源供應器護罩安
电源供应器护罩安装
PSUド取付け
#6-32 screws
#6-32 Schrauben
Vis # 6-32
Śruby #6-32
Tornillos #6-32
Винты # 6-32
#6-32
#6-32 螺丝
#6-32 ね
11
PSU shroud mounting
Installation des PSU-Covers
Montage du cache alimentation
Mocowanie osłony zasilacza
Montaje de la cubierta de la fuente de
alimentación
Крепление кожуха БП
電源供應器護罩安
电源供应器护罩安
PSU シド取付け
M3 screws
M3 Schrauben
Vis M3
Śruby M3
Tornillos M3
Винты M3
M3 螺絲
M3 螺丝
M3 ね
4
PSU shroud mounting
Installation des PSU-Covers
Montage du cache alimentation
Mocowanie osłony zasilacza
Montaje de la cubierta de la fuente de
alimentación
Крепление кожуха БП
電源供應器護罩安
电源供应器护罩安
PSU シド取付け
2. 2.5” SSD
Screw the SSD to the bracket with the M3 screws
Bringen Sie die SSD an der Halterung mit Hilfe der M3
Schrauben an
Visser le SSD sur le support avec les vis M3
Przykręć dysk SSD do wspornika za pomocą śrub M3
Atornille el SSD al soporte con los tornillos M3
Прикрепите SSD к кронштейну винтами M3
使用M3螺絲將SSD硬碟鎖在支架上
使用M3螺丝将SSD硬碟锁在支架上
M3 ねじを使いSSDに固定ます
Screw the SSD bracket onto the PSU shroud with the
#6-32 screws
Verschrauben Sie die Halterung am PSU-Cover mit den
#6-32 Schrauben
Vissez le support sur le cache alimentation à l'aide des
vis # 6-32
Przykręć wspornik do osłony zasilacza za pomocą śrub
# 6-32
Atornille el soporte a la cubierta de la fuente de
alimentación con los tornillos #6-32
Прикрепите кронштейн к кожуху БП винтами #6-32
使用#6-32螺絲將支架鎖在電源供應器護罩上
使用 #6-32螺丝将支架锁在电源供应器护罩上
#6-32 ねじを使いPSU シドにを固定ます
3. 120mm FAN
Screw the fan to the PSU shroud
Verschrauben Sie den Lüfter am PSU-Cover
Visser le ventilateur sur le support
Przykręć wentylator do wspornika
Atornille el ventilador al soporte
Прикрепите вентилятор к кожуху БП
將風扇鎖在支架上
将风扇锁在支架上
をねで固定す
April 2018
INSTALLATION
1. PSU SHROUD
Regular layout Assembly steps Inverted layout
Secure the PSU brackets with the
#6-32 screws
Sichern Sie die PSU-Halterungen
mit den #6-32 Schrauben
Fixez les supports avec les vis # 6-32
Przymocuj wsporniki za pomocą
śrub # 6-32
Fije los soportes con los tornillos
#6-32
Закрепите кронштейны винтами
#6-32
使用 #6-32螺絲固定托架
使用 #6-32螺丝固定托架
#6-32 ねでブラケを固定しま
Install the PSU shroud
Installieren Sie das PSU-Cover
Installez le cache alimentation
Zainstaluj osłonę zasilacz
Instale la cubierta de la fuente de
alimentación
Установите кожух БП
安裝電源供應器護罩
安装电源供应器护罩
PSUを取付けます
Lock the #6-32 screws
Ziehen Sie die #6-32 Schrauben fest
Verrouillez les vis # 6-32
Dokręć śruby #6-32
Apriete los tornillos #6-32
Закрутите винты #6-32
鎖上 #6-32螺
锁上 #6-32螺
#6-32 ねじを固定ます
