Blaupunkt Competence Center Security

Security Brand Pro GmbH

Mondstrasse 2-4

85622 Feldkirchen, Germany

E-Mail: contact@blaupunkt-sc.com

www.blaupunkt.com/service

Follow the instruction in this document to setup and use the accessory.

For further setting and operation details, please visit the Blaupunkt website

http://www.blaupunkt.com/service to download the complete manual.

IR-S4/IR-P4*

EN | PIR Movement

Detector (Pet-Immune*)

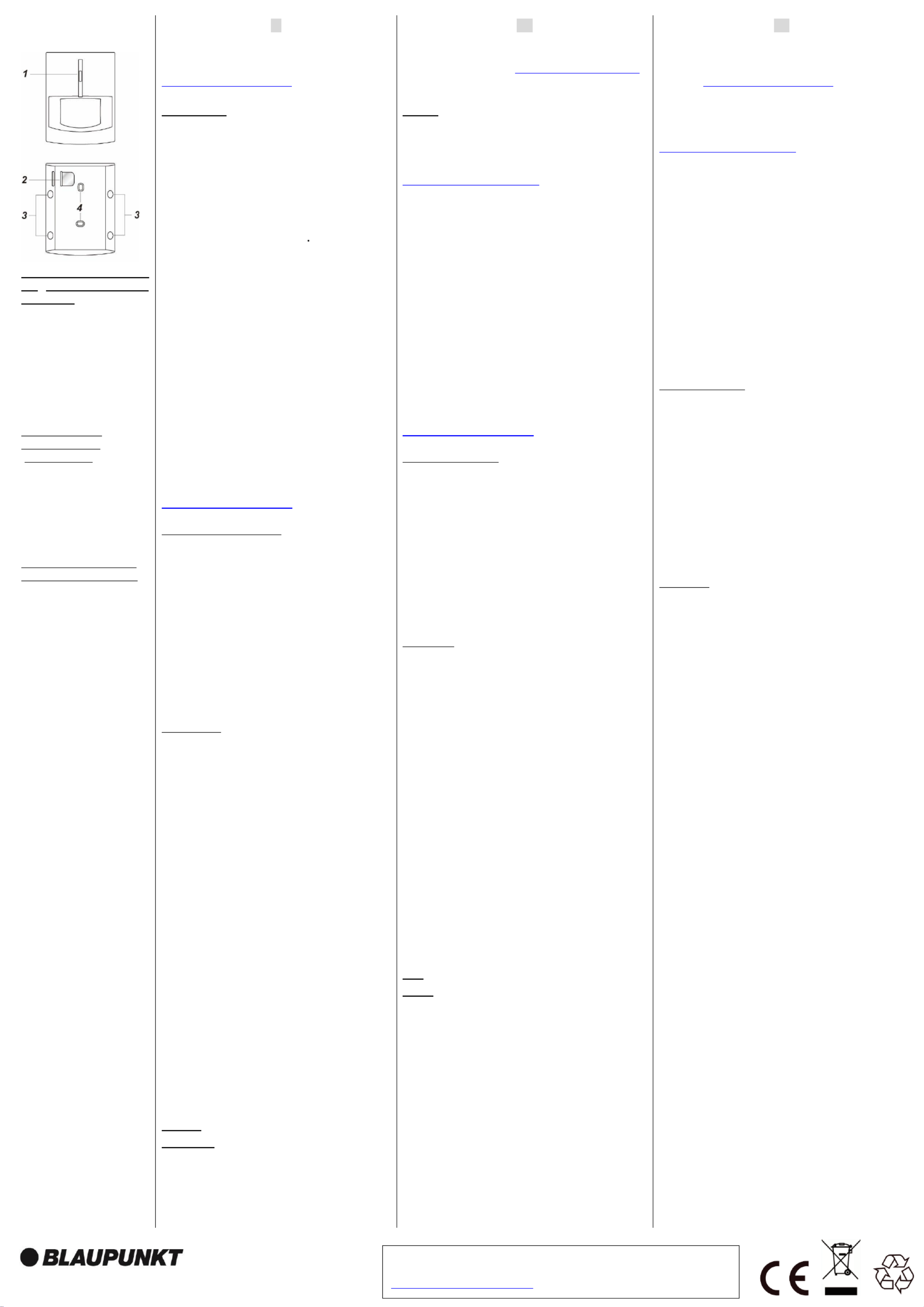

1. Learn Button & LED

Indicator

2. Battery Insulator

3. Corner Fixing Knockout

4. Surface Fixing Knockout

(Inside)

DE | PIR-

Bewegungsmelder

(haustierkompatibel*)

1. Lern-/Testtaste / LED-

2. Batterieisolator

3. Aussparungen

Eckmontage

4. Aussparungen

Wandmontage (innen)

FR | Détecteur de

mouvement

(compatible animaux*)

1. Bouton / Voyant

2. Languette pile

3. Pré-trous de fixation en

angle

4. Pré-trous de fixation à plat

Follow instruction in this document to setup and use the

accessory. For further setting an operation detail, please d

visit Blaupunkt website

service.blaupunkt-security.com to download the complete

manual.

Getting started

1. Pull out the battery insulator to activate battery. The

LED will flash for 30 seconds to indicate the PIR

detector is warming up.

2. For Q Series: Go to the Web Portal

https://eu.bphomeconnect.com/BP/ and login with your

account credentials.

a) Put the Hub into learn-mode: Go to Settings → Device

and click on the “+” Add device button.

b) Press Learn Button (1) to learn-in the PIR detector.

When the panel receives the “learn signal”, it will emit a

double beep tone and the web interface will display the

device info.

c) Check the box in front of the device info, then click OK

to add the device into the system.

d) Input the name of the device (e.g. IR Living Room) and

select the desired zone.

e) To change the attribute of the accessory click on the 3

dots on the right side of this accessory and select the

desired attribute (burglar, Entry, home omit) from the

attribute pull down menu.

3. For SA series refer to panel manual to learn how to

service.blaupun -security.comkt

Installation Location

⚫

⚫⚫ Mount the PIR sensor at 1.9- height for best 2m

performance.

⚫

⚫⚫ PIR sensor detection is most eective when the

intruder is moving across its eld of view. Do not mount

PIR sensor in a location that faces intruder directly

⚫

⚫⚫ Do not mount the PIR sensor to look at door/window

protected by Door Contact.

⚫

⚫⚫ Do not mount the PIR sensor directly exposed to

sunlight, or pointing at a window, or a heat source.

⚫

⚫⚫ Avoid mounting PIR near large metal objects

Installation

1. Remove the back cover and push through the

knockouts on the back (for example with a screwdriver)

where plastic is thinner. There are six possible

knockouts on the back of the device that can be pushed

though. If you mount the device in a corner, push

through the perforations on the side; if you mount the

device on a plane surface, push through the

perforations in the center.

2. Drill holes into the wall using the knockouts as template

3. Fix the IR- /IR- base onto the wall with the screw P4 S4

and plugs provided.

4. Place back the back cover onto the PIR detector.

NOTE: While alarm is on disarm mode in order to reduce

the power consumption and increase the battery life time

the PIR detector will be on sleep mode for 1 min after

detecting movement While testing wait more than 1 .

minute without the PIR detecting movement to be sure the

device it’s out of sleep mode.

For IR-P4 only: The pet immune feature will ignore pets

up to 25 kgs. For a correct pet immune detection do not

aim the motion detector at stairways or areas where a pet

can climb on.

Battery: 1 x AA 1,5V Alkaline battery (Pre-inserted)

Radio: 868MHz

Befolgen Sie die Anweisungen in dieser Schnellstartanleitung,

um das Zubehör einzurichten und zu nutzen. Weitere

Informationen zu den Einstellungen und zum Betrieb finden

Sie auf der Blaupunkt-Website service.blaupunkt-security.com,

um das vollständige Handbuch herunterzuladen.

Einlernen des IR-S4/IR-P4*

1. Ziehen Sie den Batterieisolator heraus, um die Batterie zu

aktivieren. Die LED blinkt 30 Sekunden lang, um anzuzeigen,

dass sich der PIR-Detektor aufwärmt.

2. Für die Q-Serie: Rufen Sie das Web Portal

https://eu.bphomeconnect.com/BP/ auf und melden Sie sich

mit Ihren Kontoanmeldeinformationen an.

a) Versetzen Sie das Hub in den Lernmodus: Gehen Sie zu

Einstellungen Gerät und klicken Sie auf die Schaltfläche →

„+“ Gerät hinzufügen.

b) Drücken Sie die Learn-Taste (1), um den -Detektor PIR

einzulernen. Wenn das Panel das „Lernsignal empfängt, “

ertönt ein doppelter Piepton und das Web Portal zeigt die

Geräteinformationen an.

c) Aktivieren Sie das Kontrollkästchen vor den

Geräteinformationen und klicken Sie auf OK, um das Gerät

dem System hinzuzufügen.

d) Geben Sie den Namen des Geräts ein (z. B. PIR-Detektor

Wohnzimmer) und wählen Sie die gewünschte Zone aus.

e) Um das Attribut des Zubehörs zu ändern, klicken Sie auf die

3 Punkte auf der rechten Seite dieses Zubehörs und wählen

Sie das gewünschte Attribut (Einbruch, Eingang Zu oder

Hause) aus dem Attribute Menü aus.

Hinweis: Informationen zum Einlernen des PIR-Detektor in

das Panel der SA-Serie finden Sie in der

Bedienungsanleitung der SA-Serie. Dieses können sie

unter service.blaupunkt-security.com herunterladen.

Montageort

⚫

⚫⚫ Für optimale Ergebnisse in 1,90 bis 2 m Höhe anbringen.

⚫

⚫⚫ Der Bewegungsmelder erzielt die besten Ergebnisse,

wenn sich der Eindringling quer zum Erfassungsbereich

bewegt. Nicht so montieren, dass der Eindringling direkt

darauf zuläuft.

⚫

⚫⚫ Den Bewegungsmelder nicht auf Türen/Fenster richten,

die durch Tür/Fenstersensoren geschützt sind.

⚫

⚫⚫ Den Bewegungsmelder keiner direkten

Sonneneinstrahlung aussetzen.

⚫

⚫⚫ PIR-Bewegungsmelder nicht auf Fenster oder Hitzequelle

richten.

⚫

⚫⚫ Nicht neben größeren Metall- gegenständen montieren.

Installation

1. Entfernen Sie die hintere Abdeckung und drücken Sie (z. B.

mit einem Schraubendreher) durch die Aussparungen auf der

Rückseite, an der Stelle, an der der Kunststoff dünner ist. Es

gibt sechs Aussparungen auf der Rückseite des Geräts. Wenn

Sie das Gerät in einer Ecke montieren, drücken Sie die

seitlichen Aussparungen durch. Wenn Sie das Gerät auf

einer ebenen Fläche montieren, drücken Sie durch die

Aussparungen in der Mitte.

2. Bohren Sie Löcher in die Wand, wobei Sie die

Aussparungen als Schablone verwenden.

3. Befestigen Sie die hintere Abdeckung des IR-P4

mit den mitgelieferten Schrauben und Dübeln an der Wand.

4. Setzen Sie die rückseitige Abdeckung wieder auf den IR-P4.

HINWEIS: Wenn das System unscharf geschalten ist befindet

sich der PIR-Detektor nach Erkennen einer Bewegung für 1

Minute im Ruhezustand, dies dient dazu den Stromverbrauch

zu reduzieren und die Lebensdauer der Batterie signifikant zu

verlängern. Warten Sie während des Tests mehr als 1 Minute,

ohne dass der PIR-Detektor eine Bewegung erkennt, um

sicherzustellen, dass sich das Gerät nicht im Ruhezustand

befindet.

Nur für den IR-P4: Der IR-P4 ignoriert Haustiere bis zu 25 kg.

Richten Sie den Bewegungsmelder nicht auf Fensterfronten,

Treppen oder auf Bereiche, auf welche ein Haustier klettern

kann.

Batterie: 1 x AA 1,5 V Alkalibatterie (werksseitig eingelegt)

Radio: 868MHz

Suivre les instructions de cette notice po configurer et utiliser ur

le détecteur. Pour plus d’informations rendez-vous sur le site

http://service.blaupunkt-security.com pour télécharger la notice

complète.

Démarrage

1. Retirez l'isolant de la batterie pour activer celle- .ci

2. Pour la série Q : Accédez au portail Web

https://eu.bphomeconnect.com/BP/ et connectez-vous avec

les informations d'identification de votre compte.

a) Mettez le hub en mode d'apprentissage: Allez dans

Paramètres Appareil et cliquez sur le bouton «+» Ajouter →

un appareil.

b) Appuyez sur le bouton d'apprentissage (1) pour reconnaitre

le détecteur IR. Lorsque le panneau reçoit le «signal

d'apprentissage», il émet un double bip et l'interface Web

affiche les informations relatives à l'appareil.

c) Cochez la case en regard des informations sur le

périphérique, puis cliquez sur OK pour ajouter le périphérique

au système.

d) Saisissez le nom du périphérique (par exemple, IR Salon) et

sélectionnez la zone souhaitée.

e) Pour modifier l'attribut de l'accessoire, cliquez sur les 3

points situés à droite de cet accessoire et sélectionnez

l'attribut souhaité (antivol, Entrée, domicile, omission) dans le

menu déroulant des attributs.

3. pour la série SA, pour savoir comment enregistrer le

détecteur, reportez-vous au manuel du panneau sur :

service.blaupunkt-security.com

Emplacement

⚫

⚫⚫ Installer le détecteur à une hauteur comprise entre 1,9 et 0

2 m pour de meilleures performances.

⚫

⚫⚫ La détection est plus efficace lorsque l’intrus se déplace à

travers le champ de vision du détecteur. Ne pas installer le

détecteur à un emplacement qui est directement orienté

vers le potentiel intrus.

⚫

⚫⚫ Installer de préférence le détecteur dans un angle de mur

pour une meilleure détection.

. .

⚫

⚫⚫ Ne pas installer le détecteur orienté vers une porte/fenêtre

protégée par un contact d’ouverture.

. .

⚫

⚫⚫ Ne pas installer face au soleil.

⚫

⚫⚫ Ne pas installer près d’une source de chaleur (fenêtre,

radiateur…).

⚫

⚫⚫ Ne pas installer à proximité d’objets métalliques

volumineux.

Installation

1. Retirez le capot arrière et poussez à travers les encoches à

l'arrière (par exemple avec un tournevis) là où le plastique est

plus mince. Il y a six emplacements possibles à l’arrière du

détecteur qui peuvent être enlevées. Si vous installez le

détecteur dans un coin, poussez les encoches latérales. Sinon,

en cas d’installation sur une surface plane, poussez les

encoches centrales.

2. Percer les trous dans le mur en utilisant les emplacements

de l’arrière du détecteur comme repère.

3. Visser la face arrière du détecteur à l’aide de la visserie fournie

4. Refermer le détecteur.

NOTE : Lorsque l’alarme est désarmée, afin de réduire sa

consommation et ainsi augmenter la durée de vie de la batterie,

le détecteur PIR se mettra en veille 1 minute après avoir détecté

un mouvement. Lors de votre test, attendez plus d’une minute

sans que le PIR ne détecte un mouvement pour être sûr que le

détecteur n’est pas en mode veille.

Pour IR-P4 uniquement : La fonction d’immunité aux animaux,

ignore ceux-ci jusque 25Kg. Pour un fonctionnement correct, ne

placez pas le détecteur de mouvement dans une zone

comprenant des escaliers ou un endroit sur lequel un animal

peut sauter.

Pile: 1 x pile AA 1.5 alcaline éjà insérée)(d

Radio: 868MHz

Produkt Specifikationer

Mærke:	Blaupunkt
Kategori:	Bevægelsesdetektor
Model:	IR-S4
Antal pr. pakke:	1 stk
Produktfarve:	Hvid
Batteriteknologi:	Alkaline
Forbindelsesteknologi:	Ledningsført
Placering:	Indendørs
Strømkilde type:	Batteri
Monteringstype:	Væg
Batterilevetid:	6 År
Sensortype:	Infrarød sensor
Opdagelsesafstand:	12 m
Registreringsvinkel:	110 °
