Side 1/2

Bienvenue dans le monde de Boston!

ENGLISH

FRANÇAIS

Description

Thank you f or purchasing these new Voyager

®speakers. Combining the f amous Boston sound

with the latest and best weather resistance and manufacturing methods, the Voyagers are ideally

suited to anything you can throw at them. Try outdoor use – sun, rain, snow, heat, and cold – or

marine use. They are equally at home in your home, for background music, hi-fi, or home theater.

All models in the Voyager line are true two-way designs with all acoustic parts sealed and

gasketed against penetrating weather.

Drawing f rom over a decade of all-weather speaker expertise, Boston built the Voyager series to

minimize exposure of acoustic parts to weather and with materials proven to resist the elements:

polypropylene cabinets with UV light and impact resistance, all-aluminum grilles and brackets,

gold-plated speaker connectors. All drivers are manufactured from high-tech plastics, rubbers,

and other materials that have been extensively tested f or durability. Versatile brackets simplify

installation in many situations (and the speakers’ shape makes corner placement easy). The

large, grippy knobs make adjustment to speaker angle easy.

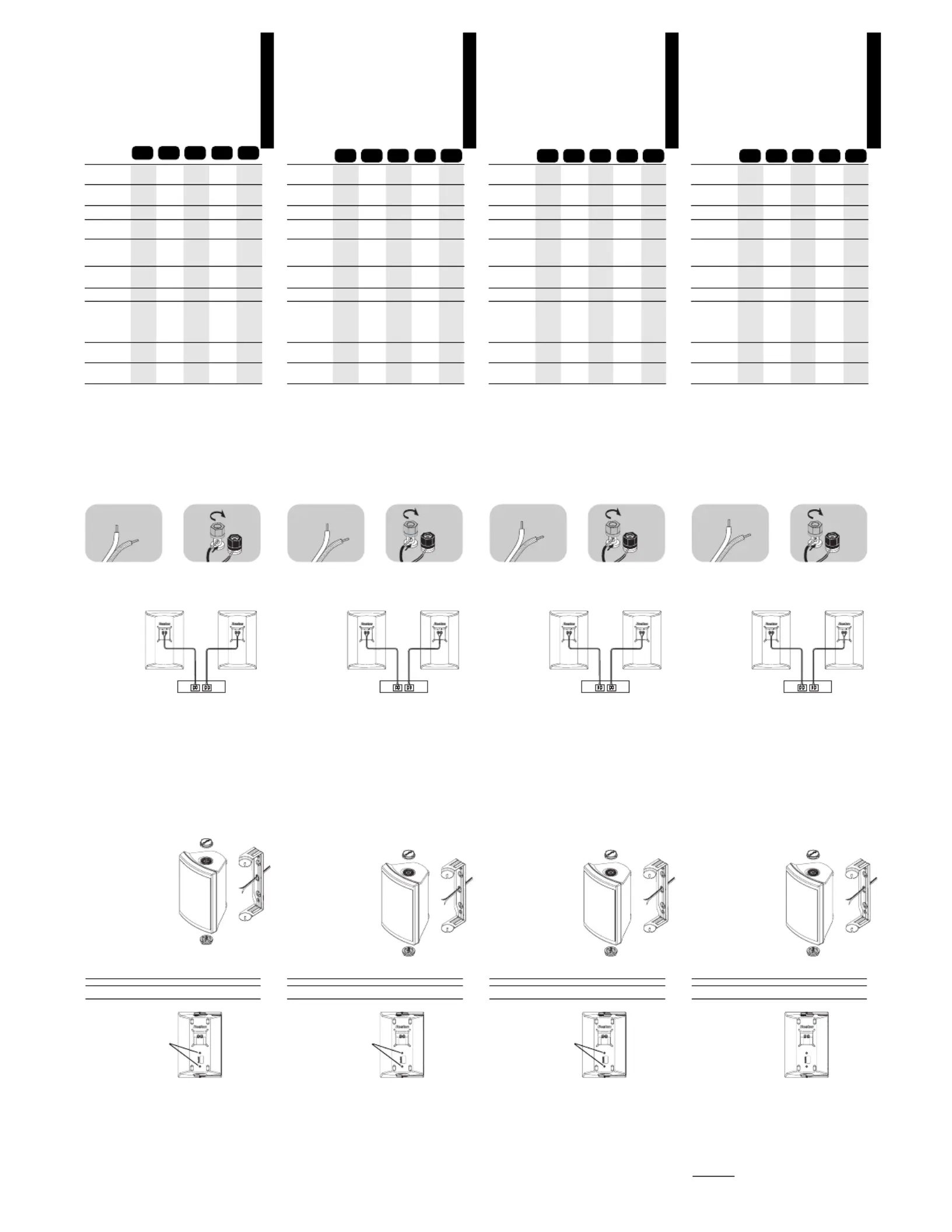

Basic Hookup

1. Connect the speaker

terminals to the amplif ier

speaker outputs.

2. When making all

connections, be sure to connect

+ to + (red) and – to – (black).

Note: The Voyager® Metro

requires connection of both left

and right speaker wires to the

one speaker.

Checking the Speaker Connections

It is important that your speakers are hooked up with similar polarity or “in phase.” A simple

listening test will tell you if your speakers are connected properly. Place the speakers face to f ace,

as closely together as possible. While listening to music with your amplifier set to MONO, reverse

the connections at one speaker only. You’ll hear a dramatic change in sound. T he connection that

yields the f uller bass and louder sound is correct.

Listening Levels and Power Handling

The listed power recommendations assume you will operate your system in a way that will not

produce distortion. Even these rugged speakers can be damaged by a modest amplifier if it

produces distortion. If you

hear a harsh, gritty noise, turn down the volume. Prolonged or repeated

operation of your speaker with a distorted signal from the amplifier can cause damage that is not

covered by the warranty.

How to Place Your Speakers

Placement is one of the most important factors f or sound quality. Taking a f ew minutes to place

your speakers correctly ensures that your speakers will sound best in any indoor or outdoor

environment. For best stereo eff ect, separate the speakers by at least 3-6 ft. (1-2m). Typically,

placement near a wall or other surf ace will increase the bass output of the speaker. Corner

placement will give still more bass. Outdoors, placement under the eaves of a roof reduces

exposure to constant direct sunlight and precipitation, which will extend the speaker’s lif e.

Placement under the eaves or on a wall near the ground will increase bass. In situations where you

need to avoid disturbing neighbors, you may wish to install the speakers on a post or railing f acing

the house and listening area (the sound area will be more contained).

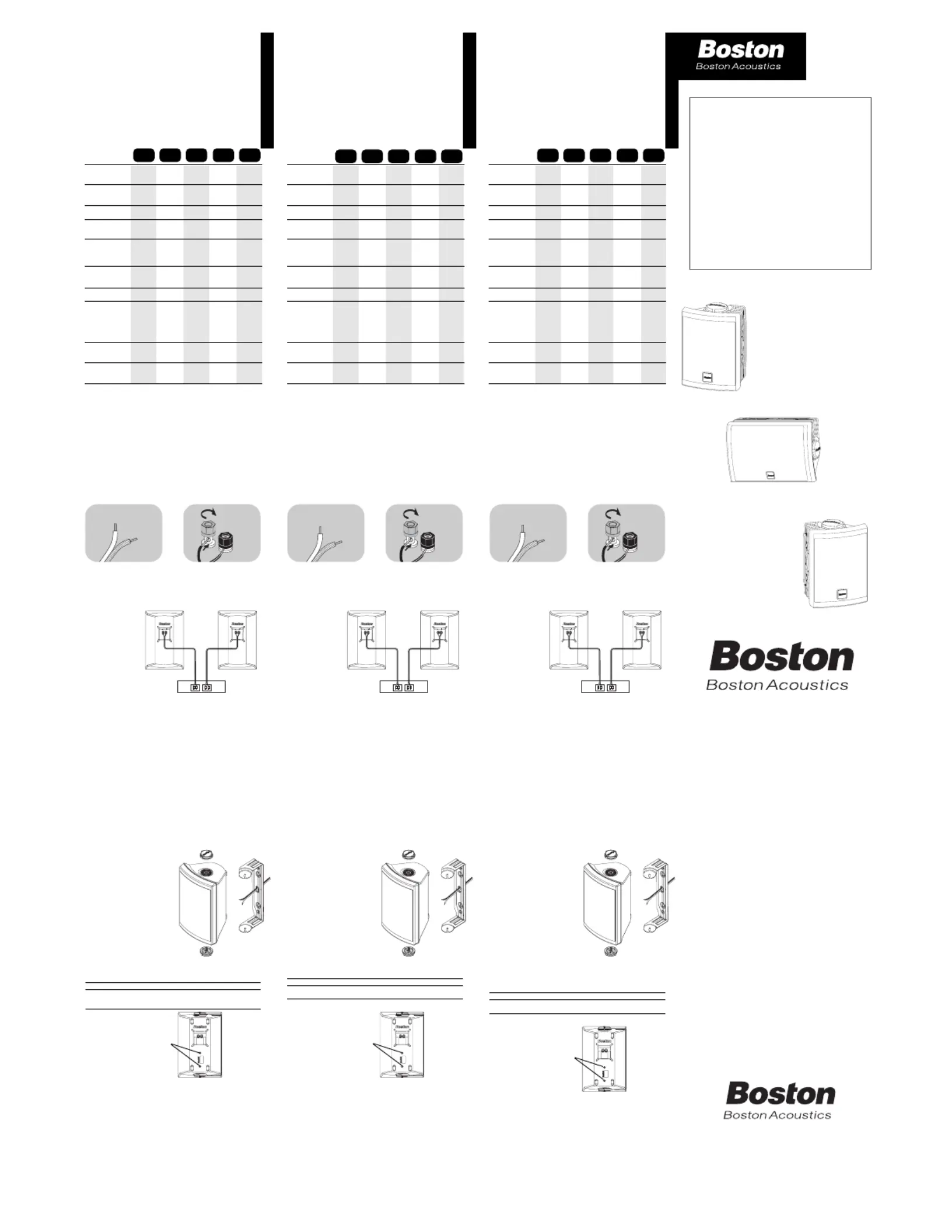

Mounting the speakers

Before running permanent wires and mounting the

speaker, you may wish t o test the speaker

placement first for coverage and good stereo

sound.

Use the supplied bracket to mount the speaker

vertically or horizontally on walls or other surf aces.

The bracket includes keyhole sockets and other

holes to suit a variety of hardware. Consult a

knowledgeable person about the best hardware to

use for your particular wall surf ace.

For mounting, remove the bracket from the speaker.

If running wires, you may wish to route the wiring

through the bracket ’s large middle hole; t he

bracket will cover the hole in the wall. Mount the

bracket and attach the speaker. Adjust the speaker

to f ace the listening area.

Alternatively, you may use mounting brackets

made by other companies. The 1 ⁄4–20 threaded

inserts for the knob match various brackets and

mounting plates. The Voyager

®7 includes two

more inserts on the rear of the cabinet. Consult

your dealer or the bracket manuf acturer for more

inf ormation.

Public address installations

The Voyager models include internal screw holes f or 70V matching transformers used in

prof essional PA installations. These holes are designed f or transformers with two mounting points

spaced 2-3" (52-76mm) apart (Voyager 4,5, and 7) and f or a transf ormer adaptor plate with four

holes (Voyager 6 and Metro). Use self -tapping #6 x 3/8" screws (metric equivalent: M3.5 x 10mm).

To mount a transf ormer, remove the speaker grille (see above), and then remove the recessed

screws holding the front baffle. Connect the transformer wires with wire nuts or solder. Test the

speaker and reattach the f ront baffle, making sure the sealing gasket is in place. Do not over-

tighten the recessed screws, or the plastic screw threads will strip.

Maintenance

Voyager speakers require no more than occasional dusting or wiping with a soft cloth. When the

speakers are installed in hard-to-reach locations, you may brush them with a sof t broom. Avoid

directing a garden hose at the speaker—it can damage the drivers or dislodge the wiring.

If Service Seems Necessary

First, contact the dealer from whom you purchased the speakers. If that is not possible, write to:

Boston Acoustics, Inc. 300 Jubilee Drive Peabody, MA 01960 U.S.A.

We will promptly advise you of what action to take.

IMPORTANT: Typically, one side of the wire

is smooth. Connect this side to the – (black)

connection. The other side has a rib or

stripe or other marking. Connect this to the

+ (red) connection.

Using the five-way binding posts: The binding

posts permit easy connection to banana

plugs, spade lugs, and bare wire. Insert the

wire in the hole and tighten.

Enjoy your New Voyager speakers!

amplifier or receiver

How to Connect Your Speakers

You need to wire your speakers correctly to obtain the best sound quality and a proper stereo

image. Wiring should take a f ew minutes, but it’s important to do it carefully, since incorrect wiring

(such as reversed connections) can result in a poor stereo soundstage or poor bass. We

recommend 18 gauge (or heavier) lamp cord or speaker wire for runs of up to 25 feet (8m), and

thicker 16 gauge f or longer runs. Strip 1 /2" (12mm) of insulation off the ends of each speaker cable

to expose the two conductors, and tightly twist the wire strands. In installations where wiring is run

on or through a building, use appropriate weatherproof wire that complies with local codes. See

your dealer or other knowledgeable person for recommendations on suitable wiring.

WARNING:

To prevent electrical shock hazard, always switch of f the amplifier or receiver when making

connections to the speaker. When making all connections, be sure to connect the + (red) on the

speaker to the + (red) on the amplif ier, and the - (black) on the speaker to the – (black) on the

amplifier.

Mounting Options Voyager

7 All other models

Insert Size 1/4–20 1/4–20

Insert Location Top, Bottom, Top and Bottom

and 2 on rear, 3" (76.2mm) apart

Voyager ®7 mounting inserts

Frequency Response

(±3dB)

Recommended Amplifier

Power

Nominal Impedance

Sensitivity

[1 watt (2.83v) at 1m]

Bass Unit

copolymer cone with butyl

rubber surround

Tweeter

Crossover Frequency

Dimensions

without bracket (HxWxD)

Grille & Bracket

corrosion resistant

Housing

OYAGER

PECIFICATIONS

59Hz-20kHz

15-150 watts

8 ohms

90dB

7” (180mm)

1" (25 mm)

Kortec

2500 Hz

x 9

Inches

368x251x212

powder-coated

aluminum

polypropylene

80Hz-20kHz

15-100 watts

8 ohms

89dB

” (115mm)

3/4

" (19mm)

Kortec

3500 Hz

Inches

238x175x149

powder-coated

aluminum

polypropylene

65Hz-20kHz

15-100 watts

(Per channel)

8 ohms x 2

(Per channel)

89dB

” (165mm)

(2) 1

"(25mm)

Kortec

2500 Hz

9 x

13 x

Inches

229x330x197

powder-coated

aluminum

polypropylene

65Hz-20kHz

15-125 watts

8 ohms

89dB

” (165mm)

1" (25 mm)

Kortec

2500 Hz

x 9 x 7

Inches

330x229x197

powder-coated

aluminum

polypropylene

70Hz-20kHz

15-100 watts

8 ohms

89dB

” (135mm)

3/4

" (19mm)

Kortec

3500 Hz

x 7

Inches

286x210x177

powder-coated

aluminum

polypropylene

OYAGER

ETRO

Description

Nous vous remercions d’avoir acheté ces nouveaux haut-parleurs Voyager

. L’association de la

tradition Boston aux toutes dernières méthodes de f abrication, et leur résistance à toutes les

conditions météorologiques off rent des Voyagers parfaitement adaptés à toute utilisation. Que

ce soit en extérieur – sous le soleil, la pluie, la chaleur et le f roid –, sur votre bateau, ou tout

simplement chez vous, leur qualité excellente est sans équivalent, et ceci aussi bien en musique

de fond, associé à du matériel haute f idélité, ou dans une installation home cinema. Tous les

modèles de la gamme Voyager ont une véritable conception à double sens, toutes les pièces

acoustiques étant scellées et rendues étanches contre les intempéries.

Avec plus de dix ans d’expérience dans le domaine des haut-parleurs tous temps, Boston a

conçu la série Voyager afin de réduire l’exposition des pièces acoustiques aux intempéries ,

pour résister aux éléments, en utilisant des matériaux adaptés:caissons en polypropylène

résistant aux rayons UV et aux chocs, grilles et support entièrement en aluminium, connecteurs

des haut-parleurs plaqué-or. Tous les transducteurs sont fabriqués à partir de plastiques,

caoutchoucs high-tech et autres matériaux dont la durabilité a été testée de manière intensive.

Des supports amovibles f acilitent l’installation dans de nombreux emplacements (et la forme des

haut-parleurs leur permet d’être facilement installés dans un angle). Les grandes poignées,

facilement préhensibles, facilitent l’ajustement de l’orientation du haut-parleur.

Branchement de base

1. Branchez les terminaux du

haut-parleur aux sorties haut-

parleur de l’amplificateur.

2. Lorsque vous procédez à

tous les branchements, assurez-

vous de connecter le + (rouge)

au + (rouge) et le – (noir) au –

(noir) de l’amplif icateur ou du

récepteur

Note : Le Voyager® Metro exige

le raccordement des deux fils

gauches et droit s de haut -

parleur à l'un haut-parleur.

Installations de sonorisation

Les modèles Voyager comprennent des trous de f ixation correspondant aux transf ormateurs 70 V

utilisés dans les installations de sonorisation professionnelles. Ces trous sont prévus pour des

transf ormateurs à deux points de f ixation séparés de 52 à 76 mm (Voyager 4, 5 et 7) et pour une

platine adaptatrice de transformateur à quatre trous (Voyager 6 et Metro). Utilisez les vis M3.5 x

10mm. Pour monter un transf ormateur, ôtez la grille du haut-parleur (voir ci-dessus) puis ôtez les

vis à tête à empreinte maintenant le baf fle frontal. Connectez les câbles du transf ormateur avec des

serre-f ils ou points de soudure. Testez le haut-parleur et f ixez de nouveau le baf fle frontal, en vous

assurant que le joint d’étanchéité est en place. Ne serrez pas trop les vis à tête à empreinte, car le

fileté en plastique des vis risque de se détériorer.

Entretien

Les haut-parleurs Voyager ne nécessitent pas plus qu’un simple dépoussiérage ou nettoyage

occasionnel avec un chif fon doux. Lorsque les haut-parleurs sont installés dans des endroits

dif ficiles à atteindre, vous pouvez les brosser avec un balai doux. Evitez d’orienter un tuyau

d’arrosage vers les haut-parleurs – cela peut endommager les transducteurs ou déplacer les câbles.

Pour tout autre service

Contactez d’abord le revendeur chez qui vous avez achetez les haut-parleurs. Si cela est

impossible, écrivez à :

Boston Acoustics, Inc. 300 Jubilee Drive Peabody, MA 01960 U.S.A.

Nous vous indiquerons rapidement les mesures à prendre.

IMPORTANT : Généralement, un côté du

câble est lisse. Branchez ce côté à

l’extrémité – (noir). L’autre côté présente un

sillon ou une bande ou autre marque.

Branchez cette extrémité à la connexion +

(rouge).

Utilisation de bornes de connexion à cinq

points : Les bornes de connexion

permettent un raccordement f acile aux

fiches bananes et fils dénudés. Insérez le f il

dans le trou et serrez.

amplificateur

Branchement de vos haut-parleurs

Vous devez brancher correctement vos haut-parleurs afin d’obtenir la meilleure qualité de son et

une parfaite image stéréo. Le branchement va prendre quelques minutes, mais il est important de

le faire soigneusement, car un mauvais branchement (à l’envers, par exemple) peut entraîner une

mauvaise qualité de son ou des basses étriquées.

Nous vous recommandons un câble électrique de calibre 18 (ou plus) ou un câble pour haut-

parleur d’une longueur maximale de 8 mètres. Otez la bande d’isolation sur 12 mm à chaque

extrémité du câble haut-parleur afin de dégager les deux conducteurs, et vissez à fond les torons

métalliques. Sur des installations où le câblage court le long ou à travers un bâtiment, utilisez les

câbles waterproof adéquats conformes aux normes locales. Pour de plus amples inf ormations sur

les branchements, contactez votre revendeur local ou autre personne compétente.

ATTENTION :

Pour éviter tous risques de décharge électrique, éteignez toujours l’amplificateur

ou le récepteur lorsque vous procédez au branchement au haut-parleur.

Lorsque vous eff ectuez tous les branchements, assurez-vous de connecter le + (rouge) sur le haut-

parleur au + (rouge) de l’amplificateur et le – (noir) sur le haut-parleur au – (noir) de l’amplificateur.

Options de montage Voyager

7 Tous les autres modèles

Taille écrous 1/4–20 1/4–20

Emplacement écrous Haut, bas, et 2 à l’arrière Haut et bas

espacés de 76.2 mm

Voyager®7 a ajouté des inserts de montage

Fréquence Réponse

(±3dB)

Puissance de

l’amplificateur

recommandée

Impédance Nominale

Sensibilité

[1 watt (2.83v) à 1m]

Caisson de basse

cône en copolymère avec un

entourage en butyl caoutchouc

Haut-parleur d’aigus

Fréquence de coupure

Dimensions

sans le support

(HxWxD)

Grille & support

Résistant à la corrosion

Habillage

PÉCIFICATIONS

Grundlagen der

Befestigung

1. Die Lautsprecher-Terminale

an die Ausgänge des

Verstärkers anschließen.

2. Bei der Herstellung aller

Anschlüsse sichergehen, daß +

an (rot) und – an (schwarz)

angeschlossen wird.

Anmerkung: Das Voyager

Metro erf ordert Anschluß der

linken und rechten

Lautsprecherleitungen zum

einem Lautsprecher.

Prüfung der Lautsprecheranschlüsse

Es ist wichtig, daß Ihre Lautsprecher mit gleicher Polung oder “in Phase” angeschlossen sind. Bei einem

einf achen Hörtest können Sie feststellen, ob Ihre Lautsprecher richtig angeschlossen sind. Die Lautsprecher

hierzu so nahe wie möglich gegenüber anordnen. Wenn Sie Musik mit Ihrem Verstärker auf MONO hören, die

Anschlüsse an nur einem Lautsprecher umkehren. Sie werden eine dramatische Tonänderung feststellen. Der

Anschluß f ür volleren Baß und lauteren Ton ist richtig.

Hörlautstärken und Leistungs-Management

Bei den auf gelisteten Leistungsempf ehlungen wird vorausgesetzt, daß Sie Ihr System so betreiben, daß es zu

keiner Verzerrung f ührt.

Sogar diese robusten Lautsprecher können von einem bescheidenen Verstärker beschädigt werden, wenn er

Verzerrung erzeugt. Wenn Sie ein rauhes, knirschendes Geräusch hören, verringern Sie die Lautstärke. Längerer

oder wiederholter Betrieb Ihres Lautsprechers mit verzerrtem Signal vom Verstärker kann Schäden verursachen,

die von der Garantie nicht gedeckt werden.

Anordnung der Lautsprecher

Die Aufstellung ist einer der wichtigsten Faktoren der Klangqualität. Wenn Sie sich einige Minuten Zeit f ür die

richtige Plazierung der Lautsprecher nehmen, wird der beste Klang in jeder Umgebung drinnen und draußen

gewährleistet.

Für den besten Stereoeffekt die Lautsprecher in mindestens 1 bis 2 Meter Entf ernung voneinander anbringen.

Typischerweise wird die Anordnung nahe an einer Wand oder einer anderen Fläche die Baßleistung des

Lautsprechers verstärken. Bei Anordnung in einer Ecke werden die Bässe noch verstärkt.

Im Freien wird bei Anordnung unter der Dachrinne die Lebensdauer des Lautsprechers verlängert, da er keinem

ständigen Sonnenlicht oder Niederschlägen ausgesetzt ist. Bei Anordnung unter der Dachrinne oder an einer

Wand in Bodennähe wird die Baßleistung verstärkt.

Wenn Sie vermeiden müssen, die Nachbarn zu stören, können Sie die Lautsprecher auf einem Ständer oder

einem Geländer mit der Vorderseite zum Haus und der Hörzone hin installieren (die Hörzone wird dann

eingeschlossen).

Montage der Lautsprecher

Vor der Kabelverlegung und der Montage des

Lautsprechers möcht en Sie sicher zunächst den

Auf st ellungsort auf Beschallung und bestmöglicher

Klangqualität prüfen.

Mit der mitgelief erten Halt erung können die

Lautsprecher senkrecht oder waagrecht an Wänden oder

anderen Flächen montiert werden. Die Halterung weist

Bohrungen, passend für verschiedenes Material auf .

Befragen Sie einen Fachmann über das beste Material für

Ihre besondere Wandfläche.

Für die Mont age die Halterung vom Lautsprecher

abnehmen. Bei der Verkabelung können Sie diese durch

das große Mittelloch der Halterung führen. Die Halterung

deckt das Loch in der Wand ab. Montieren Sie die

Halterung und befestigen Sie den Lautsprecher. Justieren

Sie den Lautsprecher mit der Vorderseite zur Hörzone. Sie

können auch Montage - Halterungen anderer Firmen

benut zen. Die Einsätze passen zu verschiedenen

Halterungen und Montageplatten. Der

Voyager®7

hat

noch zwei weitere Einsätze an der Rückseite. Fragen Sie

bei Ihrem Händler oder dem Halterung - Hersteller nach

mehr Inf ormationen.

Lautsprecheranlagen

Die Voyager Modelle haben innere Schraubenlöcher für passende 70 V Trafos, die in

prof essionellen PA Anlagen eingesetzt werden. Diese Bohrungen sind f ür Transfor matoren mit zwei

Installationspunkten in einem Abstand von 52-76 mm (Voyager 4, 5 und 7) und f ür eine

Trafoadapterplatte mit vier Bohrungen (Voyager 6 und Metro) vorgesehen. Selbstschneidende M

3,5 x 10 mm Schrauben verwenden. Für die Montage eines Trafos das Gitter vom Lautsprecher

abnehmen (siehe oben) und dann die eingelassenen Schrauben entfernen, die die vordere

Schallwand halten. Die Trafodrähte mit Drahtmuttern befestigen oder löten. Testen Sie den

Lautsprecher und befestigen Sie die vordere Schallwand wieder, wobei Sie prüf en, daß die

Dichtung vorhanden ist. Die eingelassenen Schrauben nicht zu fest anziehen, sonst reißt das

Gewinde der Kunststof fschraube aus.

Wartung

Voyager Lautsprecher müssen nur gelegentlich mit einem weichen Tuch abgestaubt oder

abgewischt werden. Wenn die Lautsprecher an schwer zugänglichen Stellen installiert sind, können

Sie sie mit einem weichen Besen abbürsten. Keinen Gartenschlauch auf den Lautsprecher richten

– dies kann die Chassis beschädigen oder die Kabel ausreißen.

Wenn der Kundendienst erforderlich erscheint

Wenden Sie sich zuerst an den Händler, bei dem Sie die Lautsprecher gekauf t haben. Wenn dies

unmöglich ist, schreiben Sie an:

Boston Acoustics, Inc. 300 Jubilee Drive Peabody, MA 01960 U.S.A.

Wir teilen Ihnen dann schnell mit, wie zu verf ahren ist.

WICHTIG: Typischerweise ist eine der

Kabellitzen glatt. Diese Seite an den –

(schwarz) Anschluß anschließen. Die

andere Seite hat eine Markierung. Diese an

den + (roten) Anschluß anschließen.

Die variable Anschlußterminals

ermöglichen den einf achen Anschluß in

unt erschiedlichst er Form: z.B.

Bananenstecker, sowie auch das blanke

Kabel. Das Kabel einfach in das Loch

einsetzen und anziehen.

Willkommen bei Boston!

Verstärker oder Receiver

Anschluß Ihrer Lautsprecher

Für die beste Tonqualität müssen Sie Ihre Lautsprecher richtig verkabeln. Für das Verkabeln brauchen Sie zwar

nur einige Minuten, Sie sollten es aber sorgfältig durchführen, da f alsche Verkabelung (wie vertauschte

Anschlüsse) zu schlechtem Ton oder geringere Baßleistung führen kann. Wir empfehlen ein 2,5mm starkes

Lautsprecherkabel bei einer Länge von bis zu 8 m, und 4 mm f ür größere Längen.

Bei der Installation, in denen die Verkabelung auf einem oder durch ein Gebäude verläuf t, ein angemessenes

beständiges Kabel verwenden, was den Anf orderungen entspricht . Fragen Sie Ihren Händler nach

Empfehlungen zur angemessenen Verkabelung.

WARNUNG:

Zur Vermeidung eines Stromschlags beim Anschluß an den Lautsprecher immer den Verstärker oder den

Empfänger ausschalten.

Beim Anschließen aller Verbindungen sichergehen, daß + (rot) am Lautsprecher an + (rot) am Verstärker

angeschlossen wird und – (schwarz) an den Lautsprecher am – (schwarz) am Verstärker.

Montageoptionen

Voyager

Alle anderen Modelle

Einsatzgröße

1/4–20 1/4–20

Einsatzort Oben, unten und Oben und unten

2 an der Rückseite, 76,2 mm Abstand

Voyager

7 zugefügte Montageeinsätze

Frequenzbereich

(±3dB)

Empfohlene

Verstärkerleistung

Nennimpedanz

Empfindlichkeit

[1 watt (2.83v) à 1m]

Baßeinheit

Copolymer-Kegel mit

Butylgummi-Umgebung

Tweeter

Übergangsfrequenz

Abmessungen

ohne Klammer

(HxWxD)

Gitter und Klammer

korrosionsfestes

Gehäuse

PEZIFIKATIONEN

Descrizione

Grazie per aver scelto le nuove casse acustiche Voyager

®. Unendo al f amoso Boston sound i

metodi di produzione più innovativi e la resistenza ad ogni condizione atmosf erica, le casse

acustiche Voyager non si rovinano neanche se lanciate qualcosa contro di loro. Provatele

all’esterno – con il sole, la pioggia, la neve, il caldo o il f reddo – o andando in mare sulla vostra

barca. Sono adattissime anche in casa, per musica di sottof ondo, stereo o home theater.

Tutti i modelli della linea Voyager sono caratterizzati da un design dedicato: i componenti

acustici sono sigillati e dotati di guarnizioni di protezione dalle intemperie.

Attingendo dall’esperienza più che decennale nella produzione di casse acustiche adatte a tutti

i climi, Boston p1-ha realizzato la linea Voyager per minimizzare l’esposizione dei componenti alle

condizioni atmosf eriche, utilizzando materiali testati per durare a lungo: struttura in polipropilene

resistente ai raggi ultravioletti e agli urti, griglie e supporti in alluminio, connettori dorati.

I driver sono in plastica, gomma e altri materiali ad alta tecnologia, sottoposti a numerosi test

per garantirne la durata. I supporti versatili rendono semplice l’installazione in molte situazioni

(e la forma delle casse permette l’installazione in angolo). Le grandi manopole f acili da

manovrare rendono agevole la regolazione dell’angolatura delle casse.

Collegamenti base

1. Collegare i terminali della

cassa alle uscite

dell’amplif icatore.

2. Nell’effettuare il collegamento,

assicurarsi di inserire + in +

(rosso) e – in – (nero).

No ta: Il Voyager®Metro richiede il

collegament o d i ent ramb i i

l e g a r e d es t r i e si n i s t r i

d e ll 'a l t o p a r l an t e a l l' u n

altoparlante.

Controllo dei collegamenti delle casse

E’ importante che le casse siano collegate con la stessa polarità o che siano “in fase”. E’ possibile

verificare se le casse sono collegate in modo corretto con un semplice test. Posizionare le casse

una di fronte all’altra, il più vicino possibile. Ascoltando la musica con l’amplificatore, sintonizzare

su MONO, poi invertire le connessioni ad una sola cassa. Si sentirà un netto cambiamento di

suono. La connessione che riproduce la f requenza di bassi più piena e il suono più f orte è quella

corretta.

Ascolto dei livelli e regolazione della potenza

Le raccomandazioni sulla potenza indicate presumono che il sistema venga utilizzato in modo da

non produrre distorsioni. Anche delle casse robuste possono essere rovinate da un piccolo

amplificatore che distorce. Se si sente un suono duro e graff iante, abbassare il volume. L’uso

prolungato o ripetuto delle casse con un segnale distorto proveniente dall’amplif icatore può

provocare danni non coperti dalla garanzia.

Come posizionare le casse

La collocazione delle casse è uno dei f attori più importanti per la qualità del suono. Investire alcuni

minuti per posizionare le casse in modo corretto garantisce la riproduzione del suono migliore in

qualsiasi ambiente interno o esterno.

Per un migliore eff etto stereo, separare le casse di almeno 1 o 2 metri. La collocazione vicino a un

muro o un’altra superf icie aumenterà l’emissione dei bassi. Se posizionate in un angolo, le casse

riprodurranno i bassi con eff icienza ancora maggiore.

All’esterno, la sistemazione sotto la grondaia di un tetto riduce l’esposizione costante alla luce del

sole e alla pioggia, aumentando la durata dell’apparecchio. Il posizionamento sotto il cornicione o

su un muro vicino al terreno aumenta i bassi.

Per evitare di disturbare i vicini, si potranno installare le casse su un palo o una staccionata di f ronte

alla casa e all’area di ascolto (in questo modo l’area di ascolto sarà più limitata).

Montaggio delle casse

Prima di fissare in modo permanente fili e supporti,

è consigliabile provare la posizione delle casse per

verificarne la copertura e la qualità del suono.

Usare i support i forniti per montare le casse

verticalmente oppure orizzontalmente su un muro

o un’altra superficie. I supporti sono dotati di

intagli e altri f ori adatti a f erramenta di vario tipo.

Chiedete consiglio ad una persona esperta per

sapere quale sia la soluzione migliore per una

particolare parete.

Per il mont aggio, rimuovere il supporto dalle

casse. Se si stendono dei f ili, f ar passare il filo

attraverso il grande foro centrale dei supporti; i

supporti copriranno il buco del muro. Montare i

supporti e attaccare le casse. Attaccare le casse in

modo che siano rivolte di fronte all’area di ascolto.

In alternativa, si potranno usare supporti prodotti

da altre aziende. Gli inserti f ilettati ?-20 per la

manopola si adattano a vari tipi di supporti e

piastre di montaggio. Il Voyager

®7 ha due ulteriori

inserti nella parte posteriore del cabinet. Per

maggiori inf ormazioni consult are il proprio

negoziante o il produttore dei supporti.

Installazioni in strutture pubbliche

I modelli Voyager sono dotati di f ori f ilettati interni per trasf ormatori da 70V usati nelle installazioni

prof essionali. Questi f ori sono concepiti per trasformatori con due punti di montaggio posti a una

distanza di 52-76 mm (Voyager 4, 5 e 7) e per una piastra per adattatore trasf ormatore dotata di

quattro fori (Voyager 6 e Metro). Usare viti autof ilettanti M3,5 x 10mm. Per montare un

trasfo rmatore, rimuovere la griglia della cassa (vedere sopra), poi rimuovere le viti incassate che

sostengono il baffle anteriore. Collegare i fili del trasf ormatore con saldatura. Provare la cassa e

riattaccare il baff le anteriore, assicurandosi che la guarnizione sia a posto. Non stringere

eccessivamente le viti incassate, altrimenti la filettatura in plastica si rompe.

Manutenzione

Le casse acustiche Voyager devono essere soltanto spolverate o pulite occasionalmente con un

panno morbido. Se le casse vengono installate in una posizione dif ficile da raggiungere, possono

essere pulite con una spazzola morbida. Evitare di indirizzare il getto della pompa da giardino

direttamente sulle casse, in quanto si possono rovinare i driver o provocare spostamenti dei cavi.

Se occorre assistenza

Contattare il negozio in cui sono state acquistate le casse. Nel caso non f osse possibile, scrivere a:

Boston Acoustics Italia, Via Spezia 7 – 20142 MILANO

inf o@bostonacoustics.it

oppure alla Casa Madre:

Boston Acoustics, Inc. 300 Jubilee Drive Peabody, MA 01960 U.S.A.

Forniremo al più presto indicazioni su quali azioni intraprendere.

IMPORTANTE: Normalmente un estremo

del filo è liscio. Questo estremo va inserito

nella connessione – (nera).

L’altro estremo del filo p1-ha una zigrinatura,

una costa o un altro segno. Questo

secondo est remo va inserito nella

connessione + (rossa).

Utilizzare un connett ore a cinque vie:

questo tipo di morsetto serrafilo permette

la facile connessione di spine a banana,

forcelle e f ilo nudo. Inserire il filo nel foro e

stringere.

Benvenuti alla Boston!

Amplif icatore o ricevitore

Collegamento delle casse

Per ottenere la migliore qualità del suono e un’adeguata immagine stereo occorre collegare le

casse correttamente.

La connessione richiede pochi minuti p1-ma è importante eseguirla attentamente, in quanto eventuali

errori (come l’inserimento dei connettori al contrario) possono risultare in una cattiva immagine

acustica e in una scarsa precisione dei bassi.

Raccomandiamo l’uso di f ilo elettrico o per altoparlanti da 18 gauge (o più) per distanze fino a 8

metri, di 16 gauge per distanze maggiori. Togliere circa 12 mm di copertura isolante dagli estremi

di ogni cavo della cassa, in modo che fuoriescano i conduttori, poi attorcigliare i fili.

Nelle installazioni dove i cavi passano sopra o attraverso un edif icio, usare il cavo resistente alle

intemperie più appropriato in base alla normativa locale. Consultare il proprio negoziante di fiducia

o un tecnico specializzato per ricevere consigli in merito al cavo più adatto.

ATTENZIONE

– Per evitare il rischio di scosse elettriche, spegnere sempre l’amplificatore o

il ricevitore quando si collegano le casse.

Nell’eff ettuare il collegamento, assicurarsi che il connettore + (rosso) della cassa sia collegato al

connettore + (rosso) dell’amplificatore, e che il connettore – (nero) della cassa sia collegato al

connettore – (nero dell’amplif icatore).

Opzioni di montaggio Voyager

7 Altri modelli

Dimensioni inserto 1/4–20 1/4–20

Localizzazione inserto Sopra , sotto, 2 sul retro, Sopra e sotto

3” (76.2mm) di distanza

Ulteriori inserti di montaggio per il Voyager

®7

Risposta in frequenza

(±3dB)

Potenza raccomandata

dell’amplificatore

Impedenza nominale

Sensibilità

[1 watt (2.83v) at 1m]

Unità bassi

Cono in copolimero con

sospensione in

Tweeter

Frequenza di Crossover

Dimensioni

senza supporto (HxLxP)

Griglia & Supporto

Resistente alla corrosione

Telaio

PECIFICHE TECNICHE

Vérification des branchements du haut-parleur

Il est important que vos haut-parleurs soient raccordés avec une polarité similaire ou « en phase ».

Un simple test d’écoute vous indiquera si vos haut-parleurs sont correctement branchés. Placez les

haut-parleurs face à face, aussi proches que possible. En écoutant la musique avec votre amplificateur

réglé sur MONO, inversez les branchements d’un seul des haut-parleurs. Vous entendrez un important

changement dans le son. Le branchement qui donne le son le plus bas et le plus grave est le bon.

Niveaux d’écoute et réglage de la puissance

Les recommandations électriques indiquées partent du principe que vous utiliserez votre système

de manière à ne pas provoquer de distorsion du son.

Même ces robustes haut-parleurs peuvent être endommagés par un amplificateur simple s’il produit

un haut niveau de distorsion. Si vous entendez un bruit aigu et de grésillement, baissez le volume.

Une utilisation prolongée ou répétée de votre haut-parleur avec un signal déformé de l’amplificateur

peut entraîner des dommages non couverts par la garantie.

Installation de vos haut-parleurs

L’emplacement joue un rôle essentiel pour la qualité du son. Prendre quelques minutes pour

installer vos haut-parleurs correctement vous garantit donc une meilleure qualité de son, que ce

soit en environnement extérieur ou intérieur.

Pour un meilleur eff et stéréo, séparez les haut-parleurs d’au moins 1 à 2 mètres. En règle générale,

l’installation près d’un mur ou de toute autre surface augmentera l’eff et de basse du haut-parleur.

L’installation dans un coin accentuera davantage cet ef fet.

En extérieur, l’installation sous un avant-toit réduit l’exposition à la lumière directe du soleil et aux

intempéries, ce qui prolongera ainsi la durée de vie du haut-parleur. L’installation sous un avant-

toit ou sur un mur, à proximité du sol, augmentera l’eff et de basse. Dans des situations où vous

devez éviter de déranger vos voisins, vous pouvez souhaiter installer les haut-parleurs sur une

estrade ou une balustrade face à la maison et à la zone d’écoute (la zone de son sera ainsi davantage

confinée).

Montage des haut-parleurs

Avant d’installer les câbles définitifs et de monter

les haut-parleurs, vous pouvez vouloir tester

préalablement la port ée et l’ef fet stéréo en

choisissant l’emplacement du haut-parleur.

Utilisez le support pour monter le haut-parleur

verticalement ou horizontalement sur des murs ou

autres surf aces. Le support présente des

trous/ouvertures pour les f iches ainsi que pour

divers autres équipements. Consultez une personne

compétente sur le meilleur matériel à utiliser pour

votre surface murale.

Pour le montage, ôtez le support du haut-parleur.

Si vous utilisez des câbles, vous pouvez vouloir faire

passer ceux-ci à travers la plus grande ouverture au

milieu du support ; celui-ci couvrira le trou dans le

mur. Montez le support et f ixez le haut-parleur.

Ajustez ce dernier pour faire face à la zone d’écoute.

Vous pouvez également utiliser des supports de

mont age d ’aut res marq ues. Les écrous f iletés

1⁄4–20 pou r l a p oign ée cor res pon d en t à

divers supports et plateaux de montage. Le

Voyager

®7 comprend deux écrous

supplémentaires à l’arrière de l’habit acle.

Consultez votre revendeur local ou le f abricant du

support pour de plus amples inf ormations.

Beschreibung

Vielen Dank dafür, daß Sie diese neuen Voyager

Lautsprecher gekauf t haben. Die Lautsprecher der Voyager Serie

kombinieren den berühmt en Boston Sound mit der bestmögliche Wetterfestigkeit sowie modernster

Herstellungstechnik, und sind somit ideal f ür alle Umweltbedingungen geeignet. Die Boston Voyager eignen sich

für den Einsatz im Freien – bei Sonne, Regen, Schnee, Hitze und Kälte – sogar auf See bei der Installation auf Ihrer

Lieblings-Jacht. Sie entfalten ihre hervorragenden Klangeigenschaften auch in Ihrer Wohnung, wo sie für den Sound

von Hintergrundmusik, HiFi und Heimkino sorgen.

Alle Modelle der Voyager Linie sind richtige Zweiwege-Konstruktionen, bei denen alle Akustikbauteile gegen

Wetterbedingungen versiegelt und abgedichtet sind.

Mit der über jahrzehntelangen Erf ahrung mit wetterfesten Lautsprechern baute Boston die Voyager Serie so, damit

Akustikbauteile dem Wetter möglichst wenig ausgesetzt sind, und hierzu werden spezielle wetterf este Materiale

verwendet: z.B. UV-Licht unempf indliche Polypropylen-Gehäuse, Reinaluminiumgittern und Halter, vergoldete

Lautsprecheranschlüsse. Alle Chassis sind aus High-Tech Kunststof fen, Gummis oder anderem Material hergestellt,

die intensiv auf Dauerhaftigkeit getestet worden sind. Variable Halterungen vereinf achen den Einbau in vielen

Positionen (und die Form der Lautsprecher vereinf acht die Anordnung in einer Ecke). Gut greifbare Noppen

vereinf achen die Anpassung des Lautsprecherwinkels.

ITALIANO

GERMAN

OYAGER

ETRO

OYAGER

ETRO

OYAGER

ETRO

59Hz-20kHz

15-150 watts

8 ohms

90dB

7” (180mm)

1"(25 mm)

Kortec

2500 Hz

x 9

Inches

368x251x212

aluminium enduit

de poudre époxy

Polypropylène

80Hz-20kHz

15-100 watts

8 ohms

89dB

” (115mm)

3/4

" (19mm)

Kortec

3500 Hz

Inches

238x175x149

aluminium enduit

de poudre époxy

Polypropylène

65Hz-20kHz

15-100 watts

(Per channel)

8 ohms x 2

(Per channel)

89dB

” (165mm)

(2) 1

"(25mm)

Kortec

2500 Hz

9 x

13 x

Inches

229x330x197

aluminium enduit

de poudre époxy

Polypropylène

65Hz-20kHz

15-125 watts

8 ohms

89dB

” (165mm)

1 " (25 mm)

Kortec

2500 Hz

x 9 x 7

Inches

330x229x197

aluminium enduit

de poudre époxy

Polypropylène

70Hz-20kHz

15-100 watts

8 ohms

89dB

” (135mm)

3/4

" (19mm)

Kortec

3500 Hz

x 7

Inches

286x210x177

aluminium enduit

de poudre époxy

Polypropylène

59Hz-20kHz

15-150 watts

8 ohms

90dB

7” (180mm)

1" (25 mm)

Kortec

2500 Hz

x 9

Inches

368x251x212

pulverbeschichtetes

Aluminium

Polypropylen

80Hz-20kHz

15-100 watts

8 ohms

89dB

” (115mm)

3/4

" (19mm)

Kortec

3500 Hz

Inches

238x175x149

pulverbeschichtetes

Aluminium

Polypropylen

65Hz-20kHz

15-100 watts

(Per channel)

8 ohms x 2

(Per channel)

89dB

” (165mm)

(2) 1

"(25mm)

Kortec

2500 Hz

9 x

13 x

Inches

229x330x197

pulverbeschichtetes

Aluminium

Polypropylen

65Hz-20kHz

15-125 watts

8 ohms

89dB

” (165mm)

1 " (25 mm)

Kortec

2500 Hz

x 9 x 7

Inches

330x229x197

pulverbeschichtetes

Aluminium

Polypropylen

70Hz-20kHz

15-100 watts

8 ohms

89dB

” (135mm)

3/4

" (19mm)

Kortec

3500 Hz

x 7

Inches

286x210x177

pulverbeschichtetes

Aluminium

Polypropylen

59Hz-20kHz

15-150 watts

8 ohms

90dB

7” (180mm)

1" (25 mm)

Kortec

2500 Hz

x 9

Inches

368x251x212

in alluminio

verniciato

Polipropilene

80Hz-20kHz

15-100 watts

8 ohms

89dB

” (115mm)

3/4

" (19mm)

Kortec

3500 Hz

Inches

238x175x149

in alluminio

verniciato

Polipropilene

65Hz-20kHz

15-100 watts

(Per channel)

8 ohms x 2

(Per channel)

89dB

” (165mm)

(2) 1

" (25mm)

Kortec

2500 Hz

9 x

13 x

Inches

229x330x197

in alluminio

verniciato

Polipropilene

65Hz-20kHz

15-125 watts

8 ohms

89dB

” (165mm)

1" (25 mm)

Kortec

2500 Hz

x 9 x 7

Inches

330x229x197

in alluminio

verniciato

Polipropilene

70Hz-20kHz

15-100 watts

8 ohms

89dB

” (135mm)

3/4

" (19mm)

Kortec

3500 Hz

x 7

Inches

286x210x177

in alluminio

verniciato

Polipropilene

Produkt Specifikationer

Mærke:	Boston Acoustics
Kategori:	Højttaler
Model:	Voyager 4

Har du brug for hjælp?

Hvis du har brug for hjælp til Boston Acoustics Voyager 4 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Højttaler Boston Acoustics Manualer

Boston Acoustics SoundWare XS 5.1 Manual

14 December 2024

Boston Acoustics A 26 Manual

14 December 2024

Boston Acoustics Bravo 20 Manual

14 December 2024

Boston Acoustics A-25 Manual

14 December 2024

Boston Acoustics SoundWare black Manual

14 December 2024

Boston Acoustics CS 275 Manual

14 December 2024

Boston Acoustics A-250 Manual

14 December 2024

Boston Acoustics HSi 250 Manual

14 December 2024

Boston Acoustics MC200 Air Manual

14 December 2024

Boston Acoustics SoundWare XS SE Manual

14 December 2024

Højttaler Manualer

Nyeste Højttaler Manualer

Lenco PA-101 Manual

4 Januar 2025

Majority D100 Manual

4 Januar 2025

Audibax Roma 120 Go Manual

4 Januar 2025

Audibax Detroit 200 Go BT Manual

4 Januar 2025

Audibax Detroit 1000 DSP Manual

4 Januar 2025

Audibax Denver 10 Manual

4 Januar 2025

Audibax GA04 Manual

4 Januar 2025

Audibax Oasis 6T Manual

4 Januar 2025

Audibax Seattle 500 Manual

4 Januar 2025

Audibax Delta 32 BT Manual

4 Januar 2025
