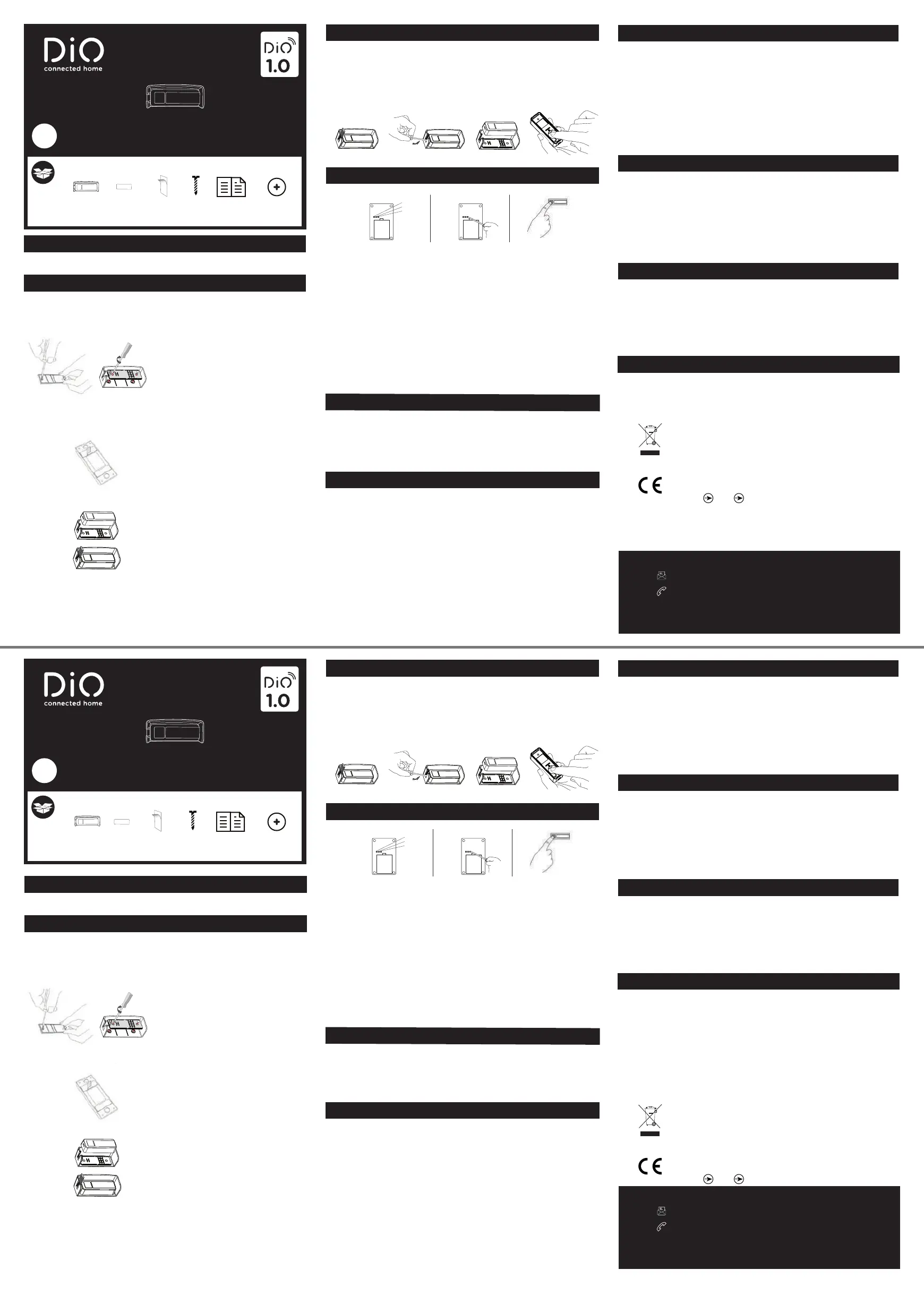

Side 1/3

1. Installer le bouton poussoir

CHACON déclare que l'appareil 84210 est conforme aux exigences et dispositions de la directive RED

2014/53/EU.

Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante :

www.chacon.be Support Téléchargements

Recyclage

Conformément aux directives européennes DEEE(2002/96/EC) et relative aux accumulateurs (2006/66/EC),

tout appareil électrique, électronique ou accumulateur doit être collecté séparément par un système local et

spécialisé de collecte des déchets. Ne jetez pas ces produits avec les déchets ordinaires. Consultez la

réglementation en vigueur. La marque en forme de poubelle indique que ce produit ne doit pas être jeté avec

les ordures ménagères dans aucun des pays de l’UE. An de prévenir tout risque sur l’environnement ou la

santé humaine lié à la mise au rebut incontrôlée, recyclez le produit de façon responsable an de promouvoir

l’utilisation durable des ressources matérielles. Pour renvoyer votre appareil usagé, utilisez les systèmes de

renvoi et collecte ou contactez le revendeur d’origine. Il se chargera du recyclage dans le respect des

dispositions règlementaires.

Enregistrer la garantie

Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty

Hotline

BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)

FR + 33 1 57 32 48 12 (Prix communication nationale)

ES + 34 91 481 63 97 (Precio Comunicación Nacional)

PT + 351 221 450 250 (Preço Comunicação Nacional)

IT +39 353 36 71 965 (Al prezzo di una telefonata nazionale) V1.0 190417

www.getDiO.com

84210

Bouton poussoir sans ﬁl

7. Caractéristiques techniques

• Protocole : DiO 1.0

• Fréquence : 433,92 MHz

• Distance de transmission : 200 m (en champs libre)

• Batterie lithium: CR2032 3V (inclue)

• IP 44 (lorsque placé avec casquette de protection ou verticalement avec le bouton vers le bas)

• Nombre de canaux : 1

• Dimensions : 84 x 28 x 18 mm

• Dimensions casquette de protection : 103 x 36 x 33 mm

3. Eacer une commande DiO 1.0

Si vous souhaitez eacer un émetteur du carillon :

1. Appuyer une fois sur le bouton d’apprentissage du carillon, la Led commence à clignoter

lentement.

2. Dans les 15 secondes, appuyer sur le bouton poussoir à eacer (ou bouton ‘I’ de votre

commande), le carillon bip 2 fois pour conrmer que le lien est eacé et la Led du carillon arrête

de clignoter.

4. Réinitialiser (reset)

Pour eacer tous les émetteurs enregistrés sur le carillon :

1. Appuyer sur le bouton d’apprentissage du carillon durant 6 secondes jusqu’à entendre un

6. Résolution de problèmes

Le carillon ne sonne pas lors d’un appui sur le bouton poussoir ou que le détecteur est activé :

- Vériez le volume de votre carillon.

- Vériez la polarité et/ou l’épuisement de(s) pile(s) de votre bouton poussoir.

- Assurez-vous que votre bouton est associé à votre carillon.

- Assurez-vous que la mémoire de votre carillon n’est pas pleine (voir paragraphe 2 et 3).

Important : Une distance minimale d’1-2m est requise entre deux récepteurs DiO (carillon,

module, prise et/ou ampoule). La portée entre le carillon et le bouton poussoir DiO peut être

diminuée par l’épaisseur des murs, ou un environnement sans l existant.

Attention : Ne pas utiliser dans un endroit humide.

5. Utilisation

Lorsque vous appuyez sur le bouton poussoir, le carillon (récepteur) reçoit le signal, la sonnerie

retentit et la Led bleu clignote rapidement durant 15 secondes.

Lorsque la première sonnerie retentit, si le carillon reçoit le signal d’un second émetteur, la Led

continuera à clignoter tandis que la sonnerie changera (si une sonnerie diérente a été

sélectionnée pour le 2e émetteur).

Pour adapter le volume ou mettre le carillon en « muet », appuyer sur le bouton volume.

Lorsque le carillon est en mode « muet », seule la Led bleu ashera durant 15 secondes lors d’un

appui sur le bouton.

Si vous souhaitez changer la sonnerie d’un émetteur, vous devez l’eacer et l’associer à nouveau

au carillon en présélectionnant la mélodie désirée.

8. Compléter votre installation

Complétez votre installation avec les solutions DiO pour contrôler votre chauage, votre

éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec

la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les solutions

DiO connected home sur www.getDiO.com.

manuel

CR2032 3V

1. Retirer le petit embout plastique au niveau de la casquette de protection.

2. A l’aide d’un petit tournevis plat, pousser sur la petite encoche située sur le côté droit du

bouton poussoir et déplacer le bouton vers l’avant.

3. Remplacer la pile usagée par une nouvelle pile de type 3V CR2032.

Attention : Danger d'explosion si la pile n'est pas remplacée correctement. Ne remplacer que

par le même type ou un type équivalent.

Changer la pile de votre bouton poussoir

1. Choisissez la sonnerie et le volume en appuyant sur les 2 boutons situés à l’arrière du

carillon (voir image 1).

2. Approcher le bouton poussoir (ou autre émetteur DiO 1.0) du carillon et appuyer sur le

bouton d’apprentissage du récepteur (bouton LEARN), la Led commence à clignoter

lentement.

3. Endéans les 15 secondes, appuyer sur le bouton poussoir, le carillon bip deux fois pour

conrmer que les 2 produits sont liés et la Led s’éteint.

Attention : Si vous n'appuyez pas sur le bouton poussoir (ou activer le détecteur) dans les 15

secondes, le carillon sortira du mode apprentissage ; vous devez recommencer la procédure.

Vous pouvez relier jusqu’à 4 émetteurs au carillon (bouton poussoir, détecteur de

mouvement ou d’ouverture DiO 1.0) avec une sonnerie propre à chacun. Vous avez le choix

entre 5 sonneries et 4 volumes.

Lorsque les 4 mémoires du carillon sont pleines, vous entendre 4 bips lorsque vous essayerez

d’ajouter un 5° émetteur, vous devrez alors eacer un émetteur pour pouvoir l’ajouter.

2. Associer le bouton poussoir à un carillon DiO 1.0

Vis

Adhésives

84210

Pour répondre aux standards d’étanchéité IP44,

veuillez utiliser la casquette de protection

fournie ou placer le bouton verticalement avec le

bouton vers le bas.

1 Retirer le petit couvercle au niveau du porte-nom

et écrivez-y votre nom.

2 Visser la casquette de protection ou le bouton

poussoir : Retirez le couvercle sous le bouton

poussoir. Percez les 2 trous du couvercle et

utilisez-les comme repère pour marquer les trous de

forage. Forez les 2 trous et xer le bouton à l’aide des

vis fournies en installant la casquette de protection

entre le mur et le couvercle arrière du bouton.

2.1 Coller la casquette de protection ou le bouton

poussoir : Assurez-vous que la surface soit propre,

exempte de poussières ou de graisse. Coller la

grande bande adhésive fournie à l’arrière de la

casquette de protection et collez la à l’endroit

souhaiter en appuyant fermement durant quelques

secondes. Ensuite utiliser les 2 petites bandes

adhésives pour coller le bouton poussoir dans la

casquette de protection.

3 Installez le bouton dans la caquette de protection,

en vous assurant de placer le bouton vers la gauche,

an que le bouton soit situé au niveau de l’ouverture

sur le côté de la casquette.

4 Glisser le petit embout plastique au niveau de

l’ouverture an d’assurer l’étanchéité de votre

produit.

2. 3.1.

2ème bip, la Led commence à clignoter continuellement.

2. Relâcher et appuyer une nouvelle fois sur le bouton, le carillon bip deux fois et la Led s’éteint.

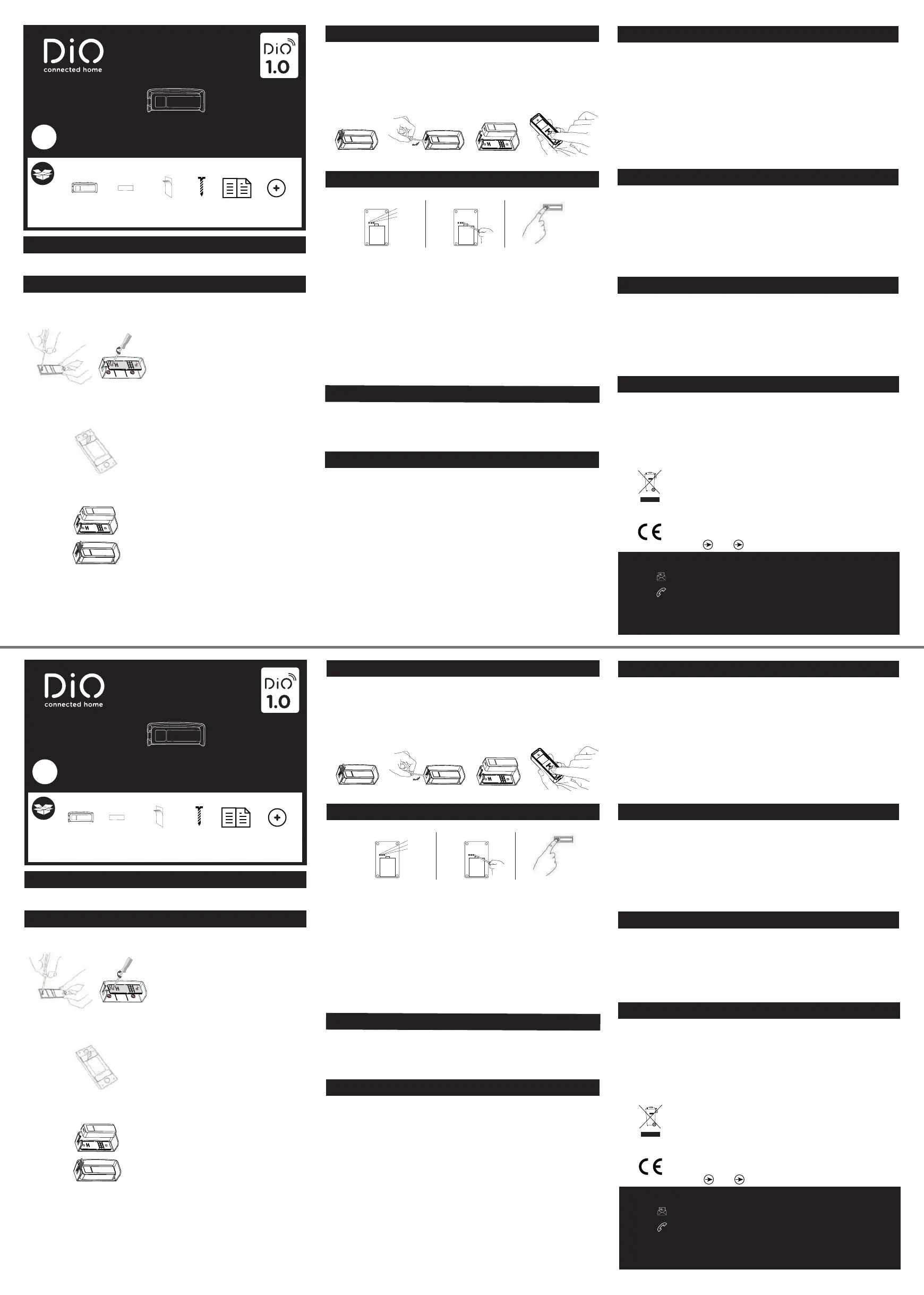

84210

Draadloze drukknop

handleiding

CR2032-batterij

schroeven

kleefstrips

84210

naamplaatje

1. Installeren van de belknop

Registreren van uw garantie

Vul om uw garantie te registreren het onlineformulier in op www.getDiO.com/warranty

Om te voldoen aan de waterdichtheidsklasse

IP44, moet u het bijgeleverde beschermingskapje

gebruiken of de belknop verticaal met de

drukknop naar beneden installeren.

1 Verwijder het kleine afdekplaatje bij het

naamplaatje en schrijf uw naam.

2 Vastschroeven van het beschermingskapje of de

belknop: Verwijder het achterklepje van de belknop.

Maak de 2 gaatjes in het achterklepje open en

gebruik deze om de boorgaten te markeren. Boor de

2 gaten en bevestig de belknop met de bijgeleverde

schroeven; installeer hierbij het beschermingskapje

tussen de muur en het achterklepje van de belknop.

2.1 Vastplakken van het beschermingskapje of de

belknop: Zorg ervoor dat het oppervlak schoon en

stof- en vetvrij is. Plak de bijgeleverde grote kleefstrip

op de achterkant van het beschermingskapje en plak

het vast op de gewenste plek door enkele seconden

goed aan te drukken. Gebruik vervolgens de 2 kleine

kleefstrips om de belknop in het beschermingskapje

vast te plakken.

3 Installeer de belknop in het beschermingskapje

met de drukknop naar links zodat de drukknop zich

bij de opening in de zijkant van het kapje bevindt.

4 Schuif het kleine plastic stukje in de opening om

ervoor te zorgen dat het product waterdicht is.

CHACON verklaart dat het apparaat 84210 voldoet aan de eisen en bepalingen van de

radioapparatuurrichtlijn (2014/53/EU).

De volledige tekst van de EU-conformiteitsverklaring is te vinden op het volgende internetadres:

www.chacon.be Support downloads

Recycling

Overeenkomstig de Europese AEEA-richtlijn (2002/96/EG) en de Europese richtlijn inzake batterijen en accu's

(2006/66/EG) moeten alle afgedankte elektrische en elektronische apparaten, batterijen en accu's gescheiden

ingezameld worden door een lokale instantie die gespecialiseerd is in het inzamelen van afval. Gooi deze

producten niet bij het gewone huishoudafval. Raadpleeg de geldende regelgeving. Het symbool van de

doorgekruiste afvalcontainer geeft aan dat het in alle landen van de EU verboden is dit product weg te gooien

bij het huishoudafval. Om het milieu en de volksgezondheid niet in gevaar te brengen door ongecontroleerd

afdanken van producten, moet dit product op verantwoordelijke wijze gerecycled worden om het duurzame

gebruik van materialen te bevorderen. Voor het inleveren van uw afgedankte apparaat kunt u een beroep doen

op inlever- of inzamelinstanties of kunt u contact opnemen met uw oorspronkelijke verkoper. Deze zal instaan

voor de recycling overeenkomstig de reglementaire voorschriften.

Hotline

BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)

FR + 33 1 57 32 48 12 (Prix communication nationale)

ES + 34 91 481 63 97 (Precio Comunicación Nacional)

PT + 351 221 450 250 (Preço Comunicação Nacional)

IT +39 353 36 71 965 (Al prezzo di una telefonata nazionale) V1.0 190417

www.getDiO.com

7. Technische gegevens

• Protocol: DiO 1.0

• Frequentie: 433,92 MHz

• Zendbereik: 200 m (in open ruimte)

• Lithiumbatterij: CR2032 3 V (bijgeleverd)

• IP44 (indien geïnstalleerd met het beschermingskapje of verticaal met de knop naar beneden)

• Aantal kanalen: 1

• Afmetingen: 84 x 28 x 18 mm

• Afmetingen beschermingskapje: 103 x 36 x 33 mm

3. Verwijderen een DiO 1.0-bedieningselement

Als u een zender en de deurbel wilt verwijderen:

1. Druk één keer op de koppelingsknop van de deurbel; de led-indicator begint langzaam te

knipperen.

2. Druk binnen 15 seconden op de belknop die verwijderd moet worden (of de ‘I’-knop van uw

bedieningselement); de deurbel geeft 2 pieptonen weer om te bevestigen dat de koppeling

ongedaan gemaakt is en de led-indicator stopt met knipperen.

4. Resetten

Om alle met de deurbel gekoppelde zenders te verwijderen:

6. Verhelpen van problemen

De deurbel weerklinkt niet wanneer ik op de belknop druk of wanneer de detector geactiveerd wordt:

- Controleer het volume van uw deurbel.

- Controleer de polariteit en/of de status van de batterij(en) van uw belknop.

- Controleer of uw knop aan uw deurbel gekoppeld is.

- Controleer of het geheugen van uw deurbel niet vol is (zie paragraaf 2 en 3).

Belangrijk: Er moet minstens 1 tot 2 meter afstand blijven tussen twee DiO-ontvangers

(deurbel, module, schakelstopcontact en/of lamp). Het bereik tussen de deurbel en de belknop

van DiO kan minder worden door dikke muren of door de aanwezigheid van een bestaand

draadloos netwerk. Let op! Niet gebruiken in vochtige omgevingen.

5. Gebruik

Als u op de belknop drukt, dan ontvangt de deurbel (ontvanger) het signaal, het belgeluid

weerklinkt en de blauwe led-indicator knippert snel gedurende 15 seconden.

Als het eerste belgeluid weerklinkt en de deurbel ontvangt het signaal van een tweede zender,

dan knippert de led-indicator continu tot het belgeluid verandert (als een ander belgeluid

geselecteerd is voor de 2de zender).

Druk om het volume te wijzigen of de deurbel op stil te zetten op de volumeknop. Als de

deurbel op stil staat, dan zal alleen de blauwe led-indicator gedurende 15 seconden knipperen

als op de knop gedrukt wordt.

Als u het belgeluid van een zender wilt wijzigen, dan moet u deze verwijderen en opnieuw

koppelen aan de deurbel en daarbij het gewenste belgeluid selecteren.

8. Uitbreiden van uw installatie

U kunt uw installatie uitbreiden met DiO-oplossingen voor het bedienen van uw

verwarming, verlichting, rolluiken en tuin of voor videobewaking om te bekijken wat er in

uw woning gebeurt. De DiO connected home-oplossingen zijn gebruiksvriendelijk, van

hoogwaardige kwaliteit, uitbreidbaar en betaalbaar. U vindt ze op www.getDiO.com.

1. Verwijder het kleine plastic stukje van het beschermingskapje.

2. Plaats een kleine platte schroevendraaier in de kleine uitsparing aan de zijkant van

belknop en duw deze naar voren.

3. Vervang de gebruikte batterij door een nieuwe CR2032 3V-batterij.

Let op! Als de batterij niet op de juiste manier vervangen wordt, dan is er explosiegevaar.

Vervang uitsluitend door hetzelfde of een gelijkwaardig type.

Vervangen van de batterij van uw belknop

1. Kies het belgeluid en het volume door op de 2 knoppen aan de achterkant van de deurbel

te drukken (zie afbeelding 1).

2. Plaats de belknop (of andere DiO 1.0-zender) en de deurbel dicht bij elkaar en druk op de

koppelingsknop van de ontvanger (LEARN-knop); de led-indicator begint langzaam te

knipperen.

3. Druk binnen 15 seconden op de belknop; de deurbel geeft 2 pieptonen weer om te

bevestigen dat de twee producten gekoppeld zijn en de led-indicator gaat uit.

Let op! Wanneer u niet binnen 15 seconden op de belknop drukt (of de detector activeert),

wordt de koppelingsmodus van de deurbel uitgeschakeld. U moet dan de procedure

volledig opnieuw beginnen.

U kunt maximaal 4 zenders (DiO 1.0-belknop, -bewegingsdetector of -contactsensor) aan de

deurbel koppelen met elk een eigen belgeluid. U kunt kiezen uit 5 belgeluiden en 4 volumes.

Als de 4 geheugens van de deurbel vol zijn, dan hoort u 4 pieptonen als u probeert een 5de

zender toe te voegen; u moet dan eerst een zender verwijderen om een andere te kunnen

toevoegen.

2. Koppelen van de belknop aan een DiO 1.0-deurbel

1. Houd de koppelingsknop van de deurbel 6 seconden ingedrukt tot u een 2de pieptoon hoort;

de led-indicator begint continu te knipperen.

2. Laat de koppelingsknop los en druk deze vervolgens opnieuw in; de deurbel geeft 2 pieptonen

weer en de led-indicator gaat uit.

Sound

Volume

Learn

2. 3.1.

Sound

Volume

Learn

portenom

Produkt Specifikationer

Mærke:	DiO
Kategori:	Dørklokke
Model:	84210

Har du brug for hjælp?

Hvis du har brug for hjælp til DiO 84210 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Dørklokke DiO Manualer

18 September 2024

16 September 2024

29 Juli 2024

27 Juli 2024

24 Juli 2024

8 Juli 2024

Dørklokke Manualer

Nyeste Dørklokke Manualer

M-e BELL-521 RX Manual

18 December 2024

Cata S PLUS 7010 X Manual

18 December 2024

M-e BELL-520 RX Manual

18 December 2024

Cata SYGMA 9010 BK Manual

17 December 2024

EQ-3 HM-OU-CFM-TW Manual

16 December 2024

Cata EXTENDER 600 Manual

16 December 2024

Cata EXTENDER 700 Manual

16 December 2024

Cata CORONA 90 BK Manual

16 December 2024

Vimar ELVOX 40962 Manual

15 December 2024

Vimar ELVOX R975 Manual

15 December 2024
