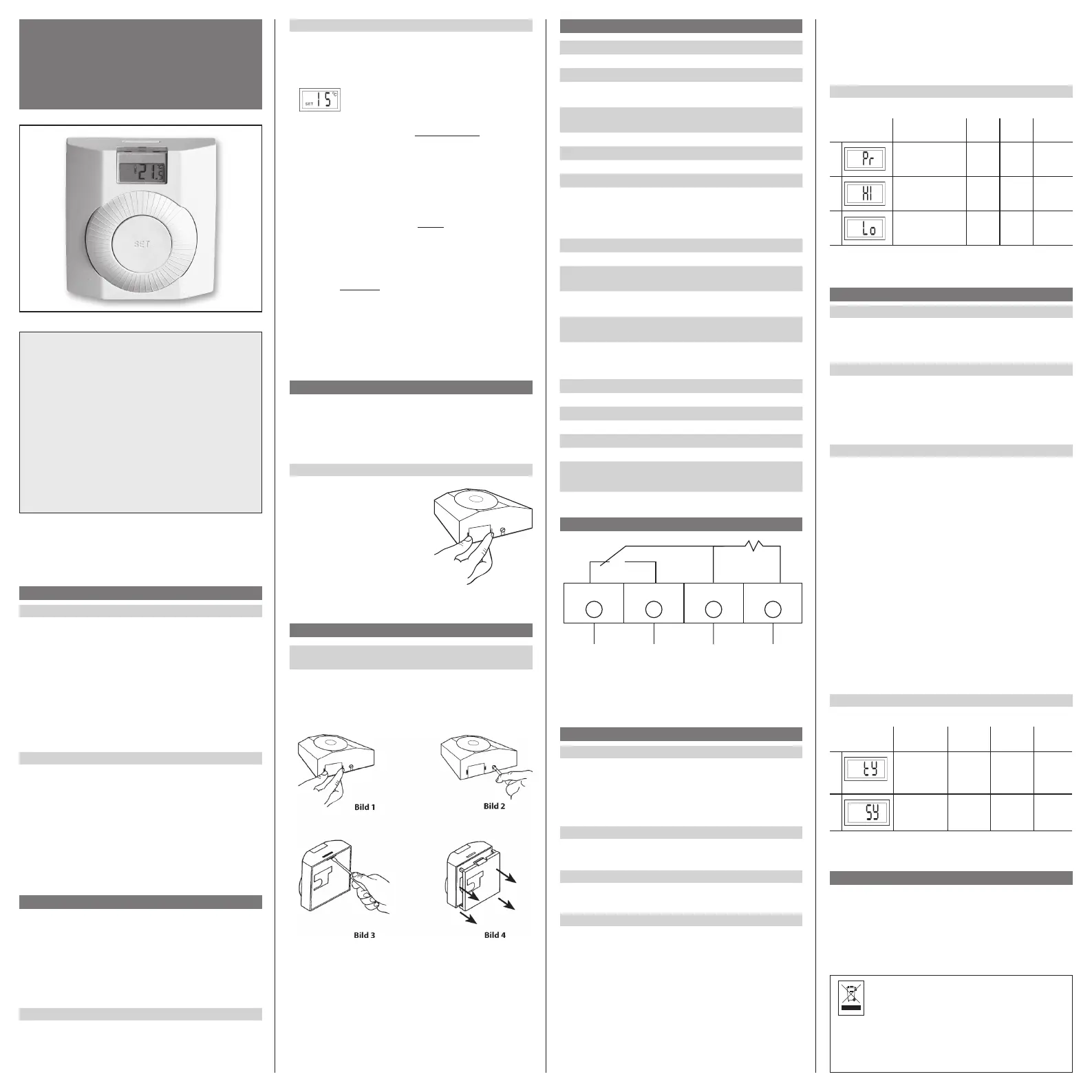

Side 1/4

5. Technische Daten

Typ Digistat+

Artikel-Nr. 0100 000 30004

Versorgunsspannung Batterien 1,5 V, 2 x AA

Temperaturanzeige Anzeige in 0,5 ° Schritten

Einstellung in 1 ° Schritten

Ausgang Relais Wechslerkontakt

(potentialfrei)

Schaltstrom 2(1) A

Schaltspannung 12 … 240V AC / DC

Schaltbare Stellantriebe 5 (3 W elektrothermisch)

Temperaturbereich 5 … 30 °C

Regelverhalten

einstellbar

PID-Regelung

(durch PWM stetigähnlich)

oder Ein/Aus mit thermischer

Rückführung

Zyklusdauer 10 Min oder 20 Min einstellbar

Schutzart Gehäuse IP 30

Schutzklasse II (nach entsprechender

Installation, siehe Achtung)

Bemessungs-

Stoßspannung

4 kV

Temperatur für die

Kugeldruckprüfung

75 ± 2 °C

Spannung und Strom

für Zwecke der EMV-Stör-

aus sendungsprüfungen

230 V, 0,1 A

Softwareklasse A

Verschmutzungsgrad 2

Betriebstemperatur 0 … 50 °C

Lagertemperatur –20 … 55 °C

Gewicht (ohne Batterien) ~115 g

Maße 86 x 86 x 39 mm

Energie-Klasse

(nach EU 811/2013; 812/2013;

813/2013; 814/2013

I = 1 % bei Regelalg. Ein/Aus

IV = 2 % bei Regelalg. PID

6. Schaltbild

O On COM N

keine

Wärmeanforderung

oder

Kühl-Anforderung

Wärme-

Anforderung

LNicht

erforderlich

7. Benutzer Einstellungen

Eco-Temperatur voreinstellen Pr

Mit der SET-Taste kann diese Temperatur später schnell ge-

wählt werden.

Der Einstellbereich liegt zwischen den Grenzen die in Tabel-

le 1 eingestellt wurden.

Max-Temperatur HI

Maximal Wert der eingestellt werden kann

Min-Temperatur Lo

Minimal Wert der eingestellt werden kann

Einstellungen aufrufen

Wenn SET nicht angezeigt wird:

SET-Taste für > 5 Sek, aber weniger als 10 Sek gedrückt halten

Es wird „ “Pr angezeigt

Prinzip der Einstellungen

1. Rad drehen um die verfügbaren Einstellungen zu wählen

2. SET drücken um die gerade sichtbare Funktion zu wählen

der aktuelle Wert wird angezeigt

3. Rad drehen um den Wert zu verstellen

4. SET drücken zum Bestätigen

Für nächste Funktion weiter bei 1.

Achtung!

Das Gerät darf nur durch einen Elektro-Fachmann geönet

und gemäß dem Schaltbild im Gehäuse deckel bzw. dieser

Anleitung installiert werden. Dabei sind die bestehenden

Sicherheitsvorschriften zu beachten.Um die Anforderungen

der Schutzklasse II zu erreichen, müssen entsprechende Ins-

tallationsmaßnahmen ergrien werden. Dieses unabhängig

montierbare elektronische Gerät dient der Regelung der

Temperatur ausschließlich in trockenen und geschlossenen

Räumen, mit üblicher Umgebung. Das Gerät entspricht EN

60730, es arbeitet nach der Wirkungsweise 1C.

1. Anwendungsbereich

Verwendung:

Der elektronische Temperaturregler Digistat+ kann verwen-

det werden für:

• Warmwasser-Heizanlagen in Verbindung mit elektro -

thermischen Stellantrieben (stromlos geschlossen oder

oen) wie, Warmwasser-, Konvektor- oder Fußboden-

heizung.

• Warmwasser Fußbodenheizungen mit Heizen / Kühlen Um-

schaltung z. B. in Verbindung mit Verteilerleiste Heizen / Küh-

len.

Merkmale

• Temperaturabsenkung per Tastendruck

• Digitalanzeige für Einstellung und Anzeige der Raumtem-

peratur.

• Minimale und Maximale Begrenzung der Temperaturein-

stellung.

• Regelalgorithmus einstellbar

2. Funktionsbeschreibung

Die Raumtemperatur wird durch den eingebauten Fühler ge-

messen und am Rad eingestellt. Ist die Raumtemperatur klei-

ner als die Eingestellte wird geheizt.

Heizung Ein wird über das Symbol Flamme angezeigt

Über die SET-Taste kann eine voreingestellte Temperatur ge-

wählt werden

Temperatur Ändern:

Rad drehen, Temperatur und SET werden kurz angezeigt,

danach wieder Anzeige der Raumtemperatur.

Der Einstellbereich liegt zwischen den Grenzen die in den Be-

nutzereinstellungen, Tabelle 1, eingestellt wurden

SET-Taste

Diese Taste stellt folgende Funktionen zur Verfügung

1. Aufruf einer voreingestellten ECO-Temperatur z. B. 15 °C

SET wird angezeigt solange nicht am Rad gedreht wird.

Voreinstellung ändern, siehe Tabelle 1.

2. Umschaltung zwischen der voreingestellten ECO- Tem pe-

ratur und der Komfort-Temperatur

z. B. Am Rad drehen für 20 °C.

Dies ist die Komfort- Temperatur

SET-Taste drücken Anzeige = 15° = ECO-Temperatur

SET-Taste drücken Anzeige = 20° = Komfort-Temperatur

3. Umschaltung zwischen einer ECO-Temperatur und neuen

der Komfort-Temperatur

z. B. Am Rad drehen für 20°.

Dies ist die Komfort- Temperatur

SET-Taste drücken Anzeige = 15°,

während SET blinkt eine neue ECO-Temperatur einstellen

z. B. 18°

SET und 18° wird angezeigt

SET-Taste drücken Anzeige = 20° = Komfort-Temperatur

beim nächsten SET wird wieder 15° verwendet

3. Batterie

• Batteriesymbol blinkt:

Gerät arbeitet noch für ca 30 Tage

• Batteriesymbol dauernd sichtbar:

Die Heizung ist dauerhaft AUS

Batteriewechsel:

• Batteriefach herausziehen

(Laschen zusammendrücken)

• Neue Batterien einsetzen

(Polarität beachten)

• Batteriefach in das Gehäuse ein-

schieben bis es einrastet

4. Montage

Elektrischer Anschluss

Achtung! Stromkreis spannungsfrei schalten

Montage siehe Bilder 1-4

• Batterien in das Batteriefach einlegen (auf richtige Polung

achten)

• Batteriefach in das Gehäuse einschieben bis es einrastet

Der Regler soll an einer Stelle im Raum montiert werden, die:

• für die Bedienung leicht zugänglich ist.

• frei von Vorhängen, Schränken, Regalen usw. ist

• freie Luftzirkulation ermöglicht

• frei von direkter Sonneneinstrahlung ist

• frei von Zugluft ist (önen von Fenstern und Türen)

• nicht direkt von der Wärmequelle beeinusst wird

• nicht an einer Außenwand liegt

• ca. 1,5m über dem Fußboden liegt.

468 931 004 111 D

06490207001 Iss A

Montage- und Bedienungsanleitung

Elektronischer Raumtemperaturregler

Digistat+

Um die Einstellungen zu beenden:

SET-Taste für > 5 Sek gedrückt halten oder

Nach 1 Minute ohne Betätigung beendet sich die

Ein stellung automatisch ohne zu Speichern.

Tabelle 1

(SET-Taste für > 5 Sek gedrückt halten)

Beschreibung min max Vorein-

stellung

1 ECO-Temperatur

voreinstellen

Min-

Temp.

Max-

Temp.

15 °C

2 Max-

Temperatur

5 °C 30 °C 30 °C

3 Min-

Temperatur

5 °C 30 °C 5 °C

8. Installateur Einstellungen

Art der Heizung K¥

9 = Gasheizung: 6 Zyklen / h (Zykluszeit = 10 Min)

0 = Ölheizung: 3 Zyklen /h (Zykluszeit = 20 Min)

Reaktionszeit S¥

F = schnell: Regelalgorithmus PID, für schnell wirkende

Heizsysteme

S = langsam: Regelalgorithmus P mit Thermischer Rück-

führung

Einstellungen aufrufen

Wenn SET nicht angezeigt wird:

SET-Taste für > 10 Sek gedrückt halten

„ “Pr überspringen

„ “In wird kurzzeitig angezeigt.

Prinzip der Einstellungen

1. Rad drehen um die verfügbaren Einstellungen zu wählen

2. SET drücken um die gerade sichtbare Funktion zu wählen

der aktuelle Wert wird angezeigt

3. Rad drehen um den Wert zu verstellen

4. SET drücken zum Bestätigen

Für nächste Funktion weiter bei 1.

Um die Einstellungen zu beenden:

SET-Taste für > 5 Sek gedrückt halten oder

Nach 1 Minute ohne Betätigung beendet sich die Einstel-

lung automatisch ohne zu Speichern.

Tabelle 2

(SET für > 10 Sek gedrückt halten)

Beschrei-

bung

min max default

1 Art der

Heizung

9 =

Gas-

heizung

0 =

Öl-

heizung

2 Reaktions-

zeit

F =

schnell

S =

langsam

9. Fehleranzeige E1

„ “E1 Temperaturfühler ist defekt oder Temperatur ist außer-

halb des Bereiches 0…50 °C

Batterien dürfen nicht über den Hausmüll entsorgt

werden. Sie müssen vorschriftsmäßig entsorgt wer-

den um die Umwelt zu schützen.

Batterien können dort entsorgt werden wo sie gekauft

wurden oder bei entsprechenden Recycling Einrichtungen.

Dieses Produkt darf nicht über den Hausmüll entsorgt werden.

Bitte nur in speziellen Einrichtungen für Elektronikschrott ent-

sorgen. Erkundigen Sie sich bei den örtlichen Behörden zur

Recycling Beratung
