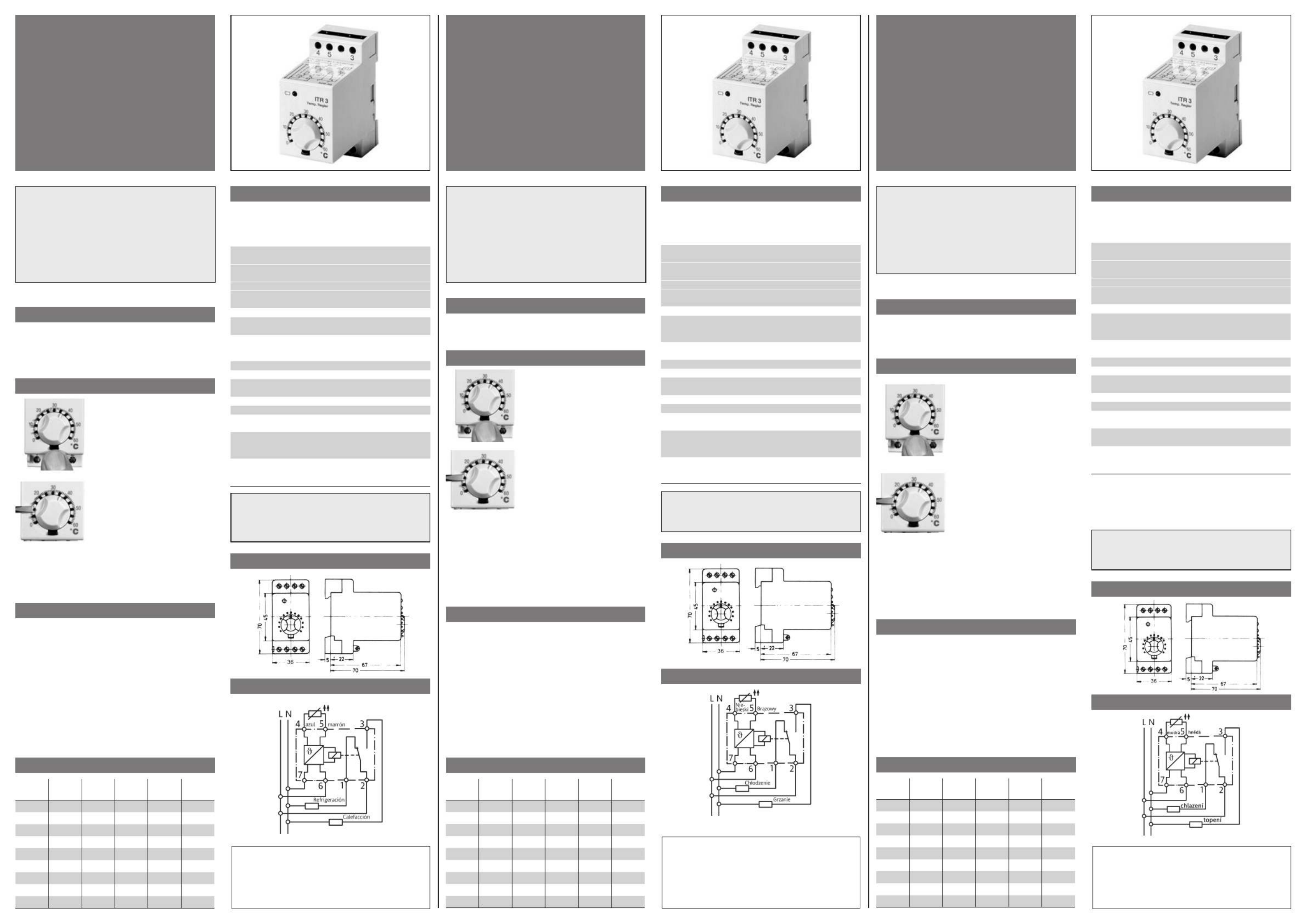

Side 1/3
Montage- und Bedienungsanleitung
Temperaturregler ITR 3
U 468 931 004 215
D
Achtung!
Dieses Gerät darf nur durch einen Fachmann gemäß
dem Schaltbild am Gehäuse installiert werden. Dabei
sind die bestehenden Sicherheitsvorschriften zu
beachten.
Dieser unabhängig montierbare und zum Schalt-
tafeleinbau bestimmte elektronische Regler entspricht
der EN 60730, er arbeitet nach der Wirkungsweise 1C.
Montage
Der Regler wird auf 35 mm Normschiene aufgeschnappt.
Der elektrische Anschluss erfolgt entsprechend dem auf-
gedruckten Schaltbild.
Funktionen
Die gewünschte Temperatur wird
mittels Drehknopf an der Front seite
des Reglers eingestellt.
Diese Einstellung kann mittels der
Taste unterhalb des Einstell knopfes
arretiert werden.
Ebenso ist eine Bereichs ein en gung
möglich. Diese wird in 5 °C-Teilen
durch die Stifte an der Tem per a tur-
skala vorgenommen.
Bitte beachten Sie: Arretierung und Bereichseinengung
dienen als Schutz gegen unbeabsichtigtes Verstellen.
Betätigen Sie den Einstellknopf niemals gewaltsam. Lässt
sich dieser nicht oder nur schwer betätigen, überprüfen
Sie, ob eine der beiden Arretierungsfunktionen betätigt ist.
Bis die eingestellte Temperatur erreicht wird, sind die
Kontakte 2 und 3 geschlossen. Die grüne LED leuchtet.
Fernfühler
Bei Einsatz des Standardfühlers in Flüssigmedien ist die
Verwendung eines Schutzrohres erforderlich.
Ein Rohranlegefühler soll möglichst großächig an dem zu
regelnden Rohr anliegen.
Bei Einsatz des Luftfühlers ist darauf zu achten, dass die
Schlitzönungen in der Luftströmung liegen.
Das Fühlerkabel kann bei einem Querschnitt von 1,5 mm
bis auf 50 m verlängert werden, ohne die Ge nauig keit des
Reglers zu beeinträchtigen. Bei Ver legen des Fühlerkabels
in Kabelkanälen oder in der Nähe von Starkstromleitungen
muss eine abgeschirmte Lei tung verwendet werden. Der
Schirm ist an Klemme 4 anzuschließen.
Bei Fühlerfehler blinkt die LED und das Relais schaltet aus.
Fühlerkenndaten
q
( °C)
R
()
q
( °C)
R
()
q
( °C)
R
()
–55 500 1000 110 1774 25
–50 525 1039 120 1882 30
–40 577 1118 125 1937 40
–30 632 1202 130 1993 50
–20 691 1288 140 2107 60
–10 754 1379 150 2225 70
0 80820 1472 160 2346
10 90889 1569 170 2471
20 962 100 1670 175 2535
Technische Daten
Bestellbezeichnung ITR-3 20 (-40 °C … 20 °C)
ITR-3 60 (0 °C … 60 °C)
ITR-3 100 (40 °C … 100 °C)
ITR-3 160 (100 °C … 160 °C)
Nennspannung
Toleranzbereich
AC 230 V
207 … 253 V
Nennspannung
Toleranzbereich
AC 24 V
20,4 … 26,4 V
Frequenz 50 / 60 Hz
Nennspannung
Toleranzbereich
DC 24 V
21,6 … 26,4 V
Schaltvermögen AC 250 V, 10 (4) A
Temperaturbereiche
Sollwertangabe
–40 … 20 °C / 0 … 60 °C
40 … 100 °C / 100 … 160 °C
Umgebungstemperatur
Betrieb / Lagerung
–10 … 50 °C / –40 … 70 °C
Stat. Hysterese 1 K
Kontaktart 1 Wechsler potentialfrei*
Schutzart
Gehäuse / Klemmen IP 40 / IP 20
Verschmutzungsgrad 2
Bemessungsstoßspannung 4 KV
Temperatur für die
Kugeldruckprüfung
75 ± 2 °C
Spannung und Strom für
Zwecke der EMV-
Störaussendungsprüfungen
230 V, 0,1A
Energie-Klasse
(nach EU 811/2013,
812/2013, 813/2013,
814/2013)
I = 1%
*) Achtung
Die potentialfreien Kontakte dieses netzbetriebenen Gerätes
ge währleisten nicht eine mögliche Forderung nach Schutzklein-
spannung (sichere Trennung).
HINWEIS:
Bei der 24 V-Version muss die Versorgung aus einem
Schutzkleinspannungsnetz erfolgen.
Maßskizze
Schaltbild
Notice de
montage et d’utilisation
Thermostat ITR 3
U 468 931 004 215
F
ATTENTION!
Cet appareil ne peut être monté que par un spécialiste
conformément au schéma de raccordement sur le
boîtier. Respecter les consignes de sécurité en vigueur.
Ce régulateur électronique, à monter indépendam-
ment dans une armoire de commande, est conforme
à la norme EN 60730, et fonctionne selon le mode 1C.
Montage
Sur rail DIN de 35 mm. Le branchement doit être fait selon
le schéma qui se trouve sur l’appereil.
Fonction
La température souhaitée est
achée par le bouton en facade.
Ce réglage peut être bloqué par la
touche située sous le bouton.
Il est également possible de choisir
une plage de réglage de tempéra-
ture par l’intermédiaire de picots,
par intervalles de 5 °C.
Ces deux possibilités sont prévues pour éviter tout
dé règlement accidentel de la température progammée.
Ne pas forcer le bouton de réglage; si celui-ci ore une
résistance, contrôler si aucune des sécurités n’est mise.
Sonde ą distance
La sonde standard ne peut être utilisée dans un milieu
liquide qu’à l’intérieur d’un doigt de gant.
La sonde applique doit avoir une surface maximale en
contact avec le tuyan à surveiller.
La sonde pour veine d’air doit être placée de manière à ce
que ses ouvertures soient dans le sens du courant d’air.
Il est possible de rallonger jusqu’à 50 m le câble, en uti-
lisant un l de section 1,5 mm2 sans altérer la précision.
Si le câble est posé dans un chemin de câble ou à proxi-
mité de câbles d’alimentation, il faut employer du câble
blindé. Raccorder le blindage à la borne 4.
En cas d‘erreur du capteur, la LED se met à clignoter et le
relais se coupe.
Caractéristiques des sondes
q
( °C)
R
()
q
( °C)
R
()
q
( °C)
R
()
–55 500 1000 110 1774 25
–50 525 1039 120 1882 30
–40 577 1118 125 1937 40
–30 632 1202 130 1993 50
–20 691 1288 140 2107 60
–10 754 1379 150 2225 70
0 80820 1472 160 2346
10 90889 1569 170 2471
20 962 100 1670 175 2535
Caractéristiques techniques
Désignation ITR-3 20 (-40 °C … 20 °C)
ITR-3 60 (0 °C … 60 °C)
ITR-3 100 (40 °C … 100 °C)
ITR-3 160 (100 °C … 160 °C)
Tension d’alimentation
Tolèrance
AC 230 V
207 … 253 V
Tension d’alimentation
Tolèrance
AC 24 V
20,4 … 26,4 V
Tension d’alimentation 50/60 Hz
Tension d’alimentation
Tolèrance
DC 24 V
21,6 … 26,4 V
Pouvoir de coupure AC 250 V, 10 (4) A
Plages de temperature
Achage de la
valeur de sonsigne
–40 … 20 °C / 0 … 60 °C
40 … 100 °C / 100 … 160 °C
Température
Ambiante / Stockage
–10 … 50 °C / –40 … 70 °C
Hystèrèsis staique 1 K
Contact 1 inverseur*
Classe de protection
Logement / Bornes IP 40 / IP 20
Degré de pollution 2
Calculation impulse voltage 4 KV
Température d’essai du test de
dureté de BRINELL
75 ± 2 °C
Intensité et tension nécessaires
à la mesure des interférences
électromagnétiques (CEM)
230 V, 0,1A
Classe énergétique
(selon UE 811/2013, 812/2013,
813/2013, 814/2013)
I = 1%
REMARQUE:
La version 24 V doit être alimentée par un reseau bas-
se-tension de sécurité.
Plan cote
Schémas de raccordement électrique
Mounting and operating instructions
Thermostat ITR 3
U 468 931 004 215
Note!
This device must be installed by an expert according
to the circuit diagram on the housing. The existing
safety regulations must be complied with.
This controller, which can be mounted independently
and is specically for installing in the control cabinet
complies with EN 60730 and works in accordance with
operating principle 1C.
Mounting
The thermostat is designed for mounting on to 35 mm rail
according to EN 50 022. Electrical connections are accor-
ding to the wiring diagram.
Functions
The desired temperature is set
via the knob on the front of the
controller.
The setting can be locked with the
button located below the setting
knob. A 5 °C limit is possible with
the use of tappets on the tempera-
ture scale.
Please note: Locking and range limits are provided to pro-
tect against incorrect settings. Never turn the setting knob
using force. If it cannot be turned easily, check wheter or
not the control knob is locked.
Contacts 2 and 3 are made until the set temperature is
reached. The green LED lights up.
Remote sensor
When using the standard sensor in liquids a pocket must
be used. The sensor should be in contact with as large a
surface area as possible.
When using the air sensor it is important that the air ducts
are sited correctly for air ow.
The sensor cable, with a diameter of 1.5 mm2, can be
extended up to 50 m without adverse eect on the
accuracy of the controller. When the sensor cable is laid in
cable ducts or near high current cables, it may be neces-
sary to use screened cable. The screen shall be connected
to terminal 4.
If the sensor fails, the LED ashes and the relay switches o.
Sensor data
q
( °C)
R
()
q
( °C)
R
()
q
( °C)
R
()
–55 500 1000 110 1774 25
–50 525 1039 120 1882 30
–40 577 1118 125 1937 40
–30 632 1202 130 1993 50
–20 691 1288 140 2107 60
–10 754 1379 150 2225 70
0 80820 1472 160 2346
10 90889 1569 170 2471
20 962 100 1670 175 2535
Technical Data
Order No. ITR-3 20 (-40 °C … 20 °C)
ITR-3 60 (0 °C … 60 °C)
ITR-3 100 (40 °C … 100 °C)
ITR-3 160 (100 °C … 160 °C)
Operating voltage
Tolerance
AC 230 V
207 … 253 V
Operating voltage
Tolerance
AC 24 V
20,4 … 26,4 V
Operating voltage 50 / 60 Hz
Operating voltage
Tolerance
DC 24 V
21,6 … 26,4 V
Switching Capacity AC 250 V, 10 (4) A
Temperature ranges
Nominal value
indication
–40 … 20 °C / 0 … 60 °C
40 … 100 °C / 100 … 160 °C
Ambient temperature
Operating / Storage
–10 … 50 °C / –40 … 70 °C
Static switching dierentia 1 K
Contact 1 change over
Degree of protection
Housing / Terminals IP 40 / IP 20
Pollution degree 2
Rated impulse voltage 4 KV
Brinell test temperature 75 ± 2 °C
Voltage and current for
EMC emitted
interference testing
230 V, 0,1A
Energy class
(acc. EU 811/2013,
812/2013, 813/2013,
814/2013)
I = 1%
NOTE:
The volt-free contact of this mains operated unit does not ensure
the requirement for the use of safety extra-low voltage (SELV).
NOTE:
24 V Version. Supply has to be made via protected
small voltage mains.
Dimension drawing
Wiring diagram
*Dieses Produkt darf nicht über den Hausmüll
entsorgt werden. Bitte nur in speziellen Einrich-
tungen für Elektronikschrott entsorgen. Erkun-
digen Sie sich bei den örtlichen Behörden zur
Recycling Beratung. *This product should not be disposed of with
household waste. Please recycle the products
where facilities for electronic waste exist. Check
with your local authorities for recycling advice.
*Ces produits ne peuvent pas être traités comme
des déchets ménagers. Veuillez faire recycler
ces produits par une entreprise qui se charge
du recyclage des déchets électroniques. Veuil-
lez contacter les autorités locales pour avoir de
plus amples informations concernant la liquida-
tion des déchets.

Produkt Specifikationer

Mærke: Eberle
Kategori: Ikke kategoriseret
Model: ITR-3

Har du brug for hjælp?

Hvis du har brug for hjælp til Eberle ITR-3 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Eberle Manualer

Eberle

Eberle MRU 1 Manual

12 December 2024
Eberle

Eberle MRUL 1 Manual

11 December 2024
Eberle

Eberle UTR 60 Manual

3 December 2024
Eberle

Eberle UTR 20 Manual

3 December 2024
Eberle

Eberle UTR 160 Manual

3 December 2024
Eberle

Eberle EM 524 89 Manual

3 December 2024
Eberle

Eberle ITR-3 Manual

3 December 2024
Eberle

Eberle DWN1 Manual

3 December 2024
Eberle

Eberle DWUD1 Manual

3 December 2024
Eberle

Eberle TR 52493 Manual

3 December 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Steinberg

Steinberg SBS-LAB-112 Manual

18 December 2024
Steinberg

Steinberg SBS-UH-180 Manual

18 December 2024
Steinberg

Steinberg SBS-MR-140 Manual

18 December 2024
Steinberg

Steinberg SBS-MR-160 Manual

18 December 2024
Steinberg

Steinberg SBS-MR-110 Manual

18 December 2024
Steinberg

Steinberg SBS-LZ-4000/20-12 Manual

18 December 2024
Steinberg

Steinberg SBS-LAB-139 Manual

18 December 2024
Steinberg

Steinberg SBS-TWB-2006 Manual

18 December 2024
Steinberg

Steinberg SBS-LAB-110 Manual

18 December 2024
Steinberg

Steinberg SBS-LAB-148 Manual

18 December 2024
