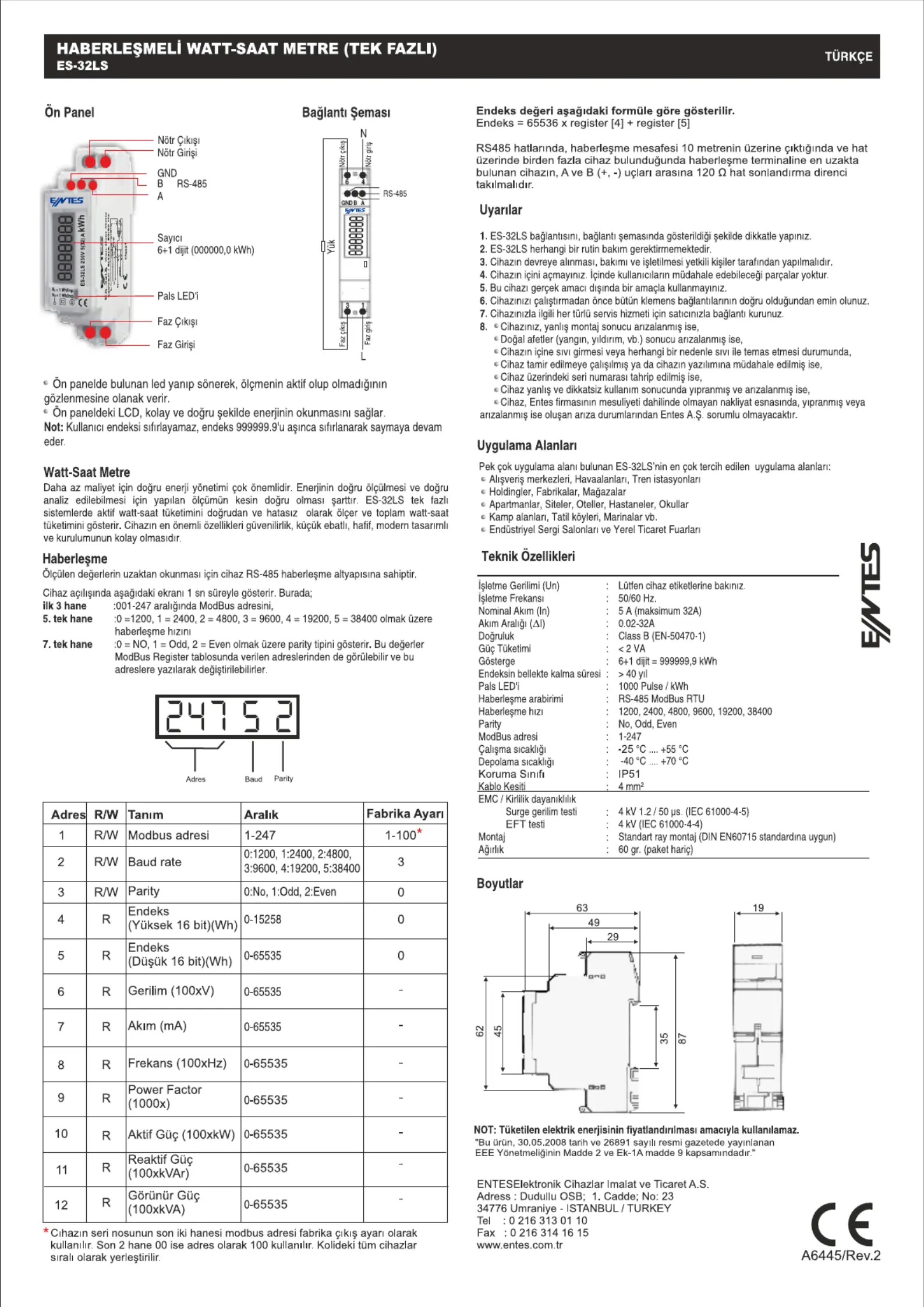

HABERLEŞMELİ WATT-SAAT METRE (TEK FAZLI)

ES-32LS TÜRKÇE

Ön Panel Bağlantı Şeması

• Ön panelde bulunan led yanıp sönerek, ölçmenin aktif olup olmadığının

gözlenmesine olanak verir.

• Ön paneldeki LCD, kolay ve doğru şekilde enerjinin okunmasını sağlar.

Not: Kullanıcı endeksi sıfırlayamaz, endeks 999999.9’u aşınca sıfırlanarak saymaya devam eder.

Watt-Saat Metre

Daha az maliyet için doğru enerji yönetimi çok önemlidir. Enerjinin doğru ölçülmesi ve doğru

analiz edilebilmesi için yapılan ölçümün kesin doğru olması şarttır. ES-32LS tek fazlı sistemlerde

aktif watt-saat tüketimini doğrudan ve hatasız olarak ölçer ve toplam watt-saat tüketimini

gösterir. Cihazın en önemli özellikleri güvenilirlik, küçük ebatlı, haf, modern tasarımlı ve

kurulumunun kolay olmasıdır.

Haberleşme

Ölçülen değerlerin uzaktan okunması için cihaz RS-485 haberleşme altyapısına sahiptir.

Cihaz açılışında aşağıdaki ekranı 1 sn süreyle gösterir. Burada;

ilk 3 hane : 001-247 aralığında ModBus adresini,

5. tek hane : 0 =1200, 1 = 2400, 2 = 4800, 3 = 9600, 4 = 19200,

5 = 38400 olmak üzere haberleşme hızını

7. tek hane : 0 = NO, 1 = Odd, 2 = Even olmak üzere parity

tipini gösterir. Bu değerler ModBus Register

tablosunda verilen adreslerinden de görülebilir ve bu

adreslere yazılarak değiştirilebilirler.

* Cıhazın seri nosunun son iki hanesi modbus adresi fabrika çıkış ayarı olarak kullanılır. Son 2

hane 00 ise adres olarak 100 kullanılır. Kolideki tüm cihazlar sıralı olarak yerleştirilir.

Adres R/W Tanım Aralık Fabrika

Ayarı

R/W Modbus adresi 1-247 1-100*

R/W Baud rate 0:1200, 1:2400, 2:4800,

3:9600, 4:19200, 5:38400 3

R/W Parity 0:No, 1:Odd, 2:Even 0

REndeks

(Yüksek 16 bit)(Wh) 0-15258 0

REndeks

(Düşük 16 bit)(Wh) 0-65535 0

R Gerilim (100xV) 0-65535 -

R 0-65535 -Akım (mA)

R Frekans (100xHz) 0-65535 -

RPower Factor

(1000x) 0-65535 -

R Aktif Güç (100xkW) 0-65535 -

RReaktif Güç

(100xkVAr) 0-65535 -

RGörünür Güç

(100xkVA) 0-65535 -

Endeks değeri aşağıdaki formüle göre gösterilir.

Endeks = 65536 x register [4] + register [5]

RS485 hatlarında, haberleşme mesafesi 10 metrenin üzerine çıktığında ve hat üzerinde birden

fazla cihaz bulunduğunda haberleşme terminaline en uzakta bulunan cihazın, A ve B (+, -) uçları

arasına 120 Ω hat sonlandırma direnci takılmalıdır.

Uyarılar

1. ES-32LS bağlantısını, bağlantı şemasında gösterildiği şekilde dikkatle yapınız.

2. En az IP-51 koruma sınıfına sahip bir pano içine 35mm raya monte edilmelidir.

Kablo koruma kapağı kapalı olmalıdır.

3. ES-32LS herhangi bir rutin bakım gerektirmemektedir.

4. Cihazın devreye alınması, bakımı ve işletilmesi yetkili kişiler tarafından yapılmalıdır.

5. Cihazın içini açmayınız. İçinde kullanıcıların müdahale edebileceği parçalar yoktur.

6. Bu cihazı gerçek amacı dışında bir amaçla kullanmayınız.

Cihazınızı çalıştırmadan önce bütün klemens bağlantılarının doğru olduğundan emin olunuz.

8. Cihazınızla ilgili her türlü servis hizmeti için satıcınızla bağlantı kurunuz.

9. Cihazınız, yanlış montaj sonucu arızalanmış ise,•

• Doğal afetler (yangın, yıldırım, vb.) sonucu arızalanmış ise,

• Cihazın içine sıvı girmesi veya herhangi bir nedenle sıvı ile temas etmesi durumunda,

• Cihaz tamir edilmeye çalışılmış p1-ya da cihazın yazılımına müdahale edilmiş ise,

• Cihaz üzerindeki seri numarası tahrip edilmiş ise,

• Cihaz yanlış ve dikkatsiz kullanım sonucunda yıpranmış ve arızalanmış ise,

• Cihaz, Entes rmasının mesuliyeti dahilinde olmayan nakliyat esnasında, yıpranmış

veya arızalanmış ise oluşan arıza durumlarından Entes A.Ş. sorumlu olmayacaktır.

Uygulama Alanları

Pek çok uygulama alanı bulunan ES-32LS’nin en çok tercih edilen uygulama alanları:

• Alışveriş merkezleri, Havaalanları, Tren istasyonları

• Holdingler, Fabrikalar, Mağazalar

• Apartmanlar, Siteler, Oteller, Hastaneler, Okullar

• Kamp alanları, Tatil köyleri, Marinalar vb.

• Endüstriyel Sergi Salonları ve Yerel Ticaret Fuarları

Teknik Özellikleri

İşletme Gerilimi (Un) : Lütfen cihaz etiketlerine bakınız.

: 50/60 Hz.

: 5 A (maksimum 32A)

: 0.02-32A

: Class B (EN-50470-1)

: < 2 VA

: 6+1 dijit = 999999,9 kWh

: > 40 yıl

: 1000 Pulse / kWh

: RS-485 ModBus RTU

: 1200, 2400, 4800, 9600, 19200, 38400

: No, Odd, Even

: 1-247

: -25 °C .... +55 °C

: -40 °C .... +70 °C

: IP51

: 4 mm²

: 4 kV 1.2 / 50 µs. (IEC 61000-4-5)

: 4 kV (IEC 61000-4-4)

: Standart ray montaj (DIN EN60715 standardına uygun)

: 60 gr. (paket hariç)

İşletme Frekansı

Nominal Akım (In)

Akım Aralığı ( I)D

Doğruluk

Güç Tüketimi

Gösterge

Endeksin bellekte kalma süresi

Pals LED’i

Haberleşme arabirimi

Haberleşme hızı

Parity

ModBus adresi

Çalışma sıcaklığı

Depolama sıcaklığı

Koruma Sınıfı

Kablo Kesiti

EMC / Kirlilik dayanıklılık

Surge gerilim testi

EFT testi

Montaj

Ağırlık

Boyutlar

NOT: Tüketilen elektrik enerjisinin yatlandırılması amacıyla kullanılamaz.

“Bu ürün, 30.05.2008 tarih ve 26891 sayılı resmi gazetede yayınlanan EEE Yönetmeliğinin Madde

2 ve Ek-1A madde 9 kapsamındadır.”

ENTES Elektronik Cihazlar İmalat ve Ticaret A.S.

Adr: Dudullu OSB; 1. Cadde; No:23 34776

Ümraniye - İSTANBUL / TÜRKİYE

Tel: Faks: +90 216 313 01 10 +90 216 314 16 15

E-mail: iletisim@entes.com.tr Web: www.entes.com.tr

Teknik Destek Çağrı Merkezi: 0 850 888 84 25

A6445/Rev.3
