Handleiding
Zonne-pompsysteem „Rimini plus“
Deze bedieningshandleiding hoort uitsluitend bij de zonnelamp.
Deze bedieningshandleiding bevat belangrijke aanwijzingen voor de inbedrijfstelling
en de bediening. Let hierop, ook wanneer u dit product aan derden overhandigt.
Archiveer bijgevolg deze bedieningshandleiding na het lezen.
1. Inleiding
Zeer geachte klant Wij danken u voor de aankoop van de zonnelamp.
Met deze zonnelamp heeft u een product gekocht dat volgens de huidige stand van de tech-
niek gebouwd werd.
Dit product voldoet aan de vereisten van de geldige Europese en nationale richtlijnen. De
conformiteit werd bewezen, de dienovereenkomstige verklaringen en documenten zijn bij de
fabrikant gedeponeerd.
Om deze status te behouden en om een gevaarloos bedrijf te verzekeren moet u, als gebrui-
ker, deze bedrijfshandleiding in acht nemen!
2. Veiligheidsaanwijzingen
- Bij schaden, die veroorzaakt worden door het niet
naleven van deze bedieningshandlei-
ding, vervalt de aanspraak op garantie!
- Wij aanvaarden geen aansprakelijkheid voor
volgschaden!
- Bij materiële of persoonlijke schaden, die
veroorzaakt worden door een onvakkundige bediening of het
niet naleven van de veiligheidsaanwijzingen, aanvaarden wij geen aansprakelijkheid.
- In dergelijke gevallen vervalt elke aanspraak op garantie.
Omwille van veiligheids- en toelatingsredenen (CE) is het niet toegestaan om de zonnelamp
eigenhandig om te bouwen en/of te veranderen. Verzeker een vakkundige inbedrijfstelling
van de zonnelamp.
In industriële inrichtingen moeten de voorschriften voor de ongevallenpreventie van de indu-
striële beroepsvereniging voor elektrische installaties en bedrijfsmiddelen nageleefd wor-
den.
3. Reglementair voorgeschreven gebruik
- Het pompsysteem is voor het gebruik buitenshuis in tuinvijvers of schalen ontwor-
pen. Afhankelijk van het zonlicht op de zonnemodule wordt het ingebouwde accu-
pack geladen en transporteert de pomp dienovereenkomstig water. Bij schaduw
of aanbrekende duisternis wordt de pomp via de accu in de accubox gevoed.
Afhankelijk van de laadgraad meerdere uren lang.
- Voor de werking van de pomp wordt direct zonlicht benodigd.
- Bij ingebruikname kan het ingebouwde accupack deels ontladen zijn.
Gelieve de accu’s één dag lang bij zonlicht op te laden, laat de pomp daar-
bij uitgeschakeld.
- Het pompsysteem onderscheidt zich in het bijzonder door haar montagevriende-
lijkheid. Voor de opbouw is geen gereedschap noodzakelijk. Het systeem heeft
voor de start schaduwvrij zonlicht op de zonnemodule nodig.
- Voor het pompen van drinkwater mag de pomp niet gebruikt worden.
- het vermogen kan door middel van een regelaar aan de pomp gewijzigd worden.
- De pomp mag nooit drooglopen!
- Om een mogelijk storend kabbelen te vermijden, kunt u de stijgbuis verkleinen.
- Het accupack moet gemiddeld telkens na 2 jaar door een nieuw, bouwgelijk accu-
pack vervangen worden.
- Om het pompen veilig te onderbreken, moet u het pompsysteem uitschakelen of
de kabelverbinding tussen zonnemodule en pomp lossen.
4. Montage en ingebruikname
Het pompsysteem bestaat uit volgende onderdelen:
1 st. 3,5 W zonnemodule met aardspies, accubox met 6V/ 1200 mAh accupack, 1 st.
dompelpomp in een kunststofbehuizing met 5 m netsnoer, 4 stijgbuizen en 4 water-
sproeiers.
1. Rol het aansluitsnoer aan de pomp helemaal uit.
2. Speld de stijgbuizen op de pomp en plaats dan één van de gewenste sprinklers
op de stijgbuis.
3. Plaats de pomp in de vijver op enkele stenen. Vermijd een locatie direct op de
bodem van de vijver omdat hier zeer veel vuil door de pomp aangezogen wordt
en deze dan zeer snel vervuild geraakt.

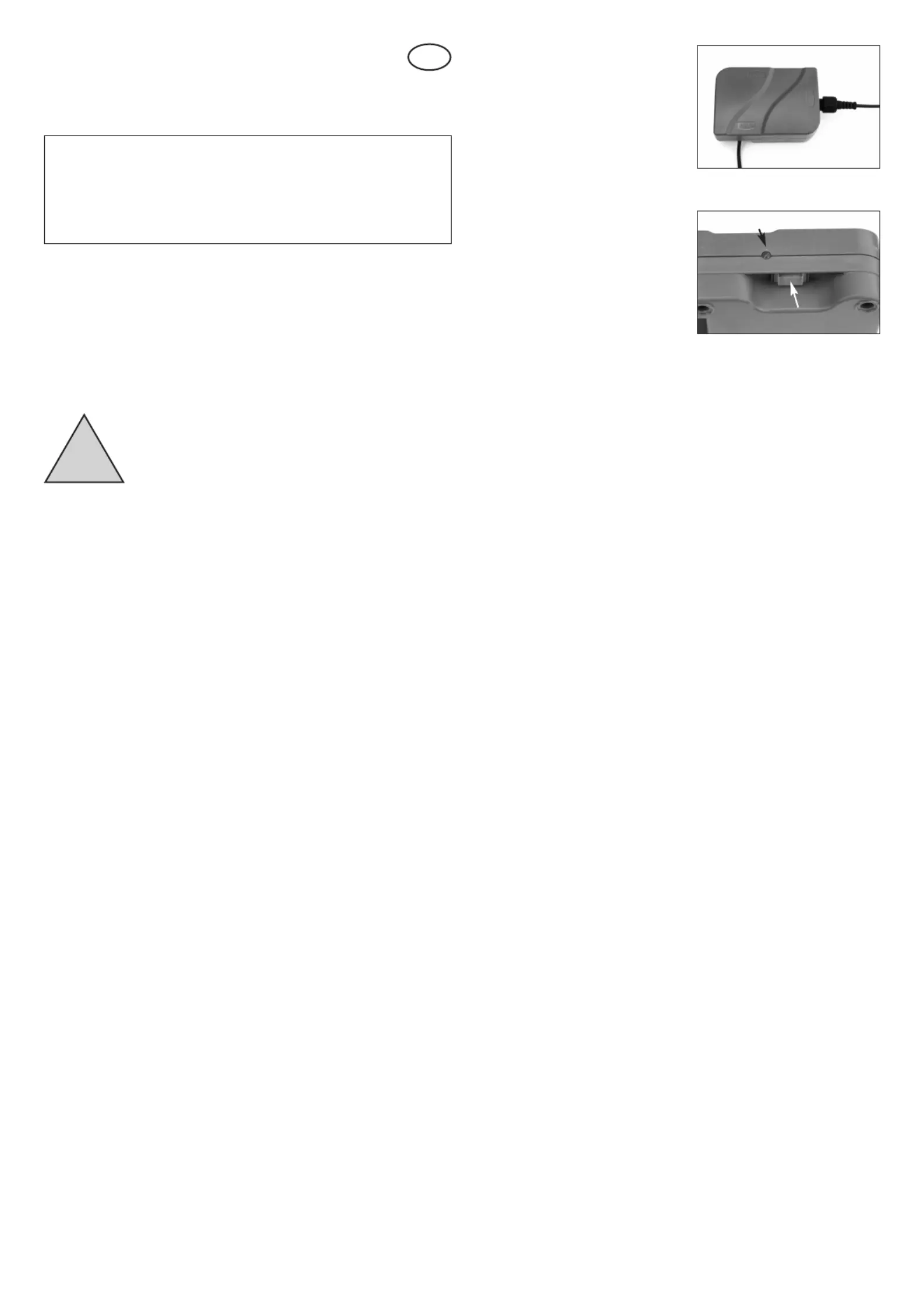

4. Verbind nu de stekker van de pomp met
het contactvoetje aan de accubox en
schroef de dopmoer vast.
5. Rol het snoer aan de accubox af en steek
de stekker in het contactvoetje van de
zonnemodule. Schroef de dopmoer vast.
6. Schroef de aardspies aan de achterzijde
van de zonnemodule vast en steek de
zonnemodule binnen reikwijdte van het snoer op een schaduwvrije plaats in. Door
middel van het kogelscharnier kan de zonnemodule op de zon afgestemd worden.
7. Laat de schakelaar aan de accubox in de
stand „O“ (“Uit”) en laad het ingebouwde
accupack enkele uren lang bij zonlicht op.
8. Zet dan de schakelaar in de stand „I“
(“Aan”) en de pomp begint water over te
brengen.
9. Het zonnepompsysteem is nu gebruiks-
klaar.
- LED Display
rood = de batterij ontladen van de pomp en
groen = batterijlading en de pomp
Opmerking: indien de schakelaar aan de accubox in de stand „0“ staat, is de pomp
uitgeschakeld. De accu wordt echter verder geladen.
Opmerking: men mag bij het insteken niet met geweld te werk gaan. De voorzijde
van de zonnemodule is gevoelig voor breuken.
Opgelet: gevaar voor verwondingen! Een gebroken module kan niet meer gerepa-
reerd worden en moet op milieuvriendelijke wijze afgevoerd worden.
Opmerking: voor bijkomende montage-instructies verwijzen wij naar de handleiding
van de waterpomp.
5. Wisselen van het accupack
Na één tot twee jaar zal de capaciteit van het accupack afzwakken en moet het
gewisseld worden. Het accupack is in de handel of bij de fabrikant verkrijgbaar.
1. Schakel de accubox via de schakelaar uit en verbreek deze van de zonnemodu-
le en waterpomp.
2. Schroef de 4 schroeven aan de onderzijde van de accubox uit en neem de afdek-
king af.
3. Haal het accupack eruit en vervang dit door een bouwgelijk accupack. Het accu-
pack is in de handel of bij de fabrikant (www.esotec.de - artikelnummer 901006)
verkrijgbaar.
4. Steek het contactvoetje aan het snoer van de accu weer in de stekker in de accu-
box met de correcte poolaansluiting.
5. Sluit de behuizing weer in omgekeerde volgorde.
6. Verbind de accubox weer met de zonnemodule en waterpomp.
7. Schakel de schakelaar aan de accubox weer in de stand I (“Aan”).
Opmerking: opgebruikte accu’s moeten op milieuvriendelijke wijze afgevoerd wor-
den en horen niet thuis bij het huisvuil. Uw dealer is wettelijk verplicht, de oude accu’s
terug te nemen.
6. Verzorging en onderhoud
Om het vermogen van de pomp in stand te houden, moeten de pomp en de onder-
delen daarvan afhankelijk van de watervervuiling met warm water uitgewassen wor-
den.
Voor aanwijzingen voor de verzorging en het onderhoud van de pomp verwijzen wij
naar de handleiding van de pomp.
Veeg de zonnemodule occasioneel met een zacht en lichtjes bevochtigd doekje
schoon.
Opmerking: voordat u werkzaamheden aan de pomp doorvoert, schakelt u het sys-
teem uit of onderbreekt u de steekverbinding tussen pomp en accubox.
7. Problemen
Zonnepomp functioneert niet:
- Te weinig zonlicht? Module richting zuiden plaatsen!
- Pomp verstopt? Reiniging in overeenstemming met handleiding van de pomp!
- Steekverbinding aan het snoer controleren!
- Accupack ouder dan 2 jaar? Accupack wisselen!
- Accubox ingeschakeld?
!
NL Pomp-ver-
binding
LED-display
schakelaar
Om het zonnepaneel
Klantenbeheer:
Bij problemen of vragen over dit product contacteert u ons gewoon!
Van maandag tot vrijdag van 8 uur tot 12 uur en van 13 uur tot 16 uur.
Telefonisch: +49 (0)9605-92206-0
Per E-mail bij bestellingen van wisselstukken: ersatzteil@esotec.de
Per E-mail bij vragen over het product: technik@esotec.de
Product: artikelnummer van de fabrikant: 101709
