Extron DTP HDMI 4K 230 RX Manual
Læs nedenfor 📖 manual på dansk for Extron DTP HDMI 4K 230 RX (2 sider) i kategorien Modtager. Denne guide var nyttig for 17 personer og blev bedømt med 4.5 stjerner i gennemsnit af 2 brugere
Side 1/2

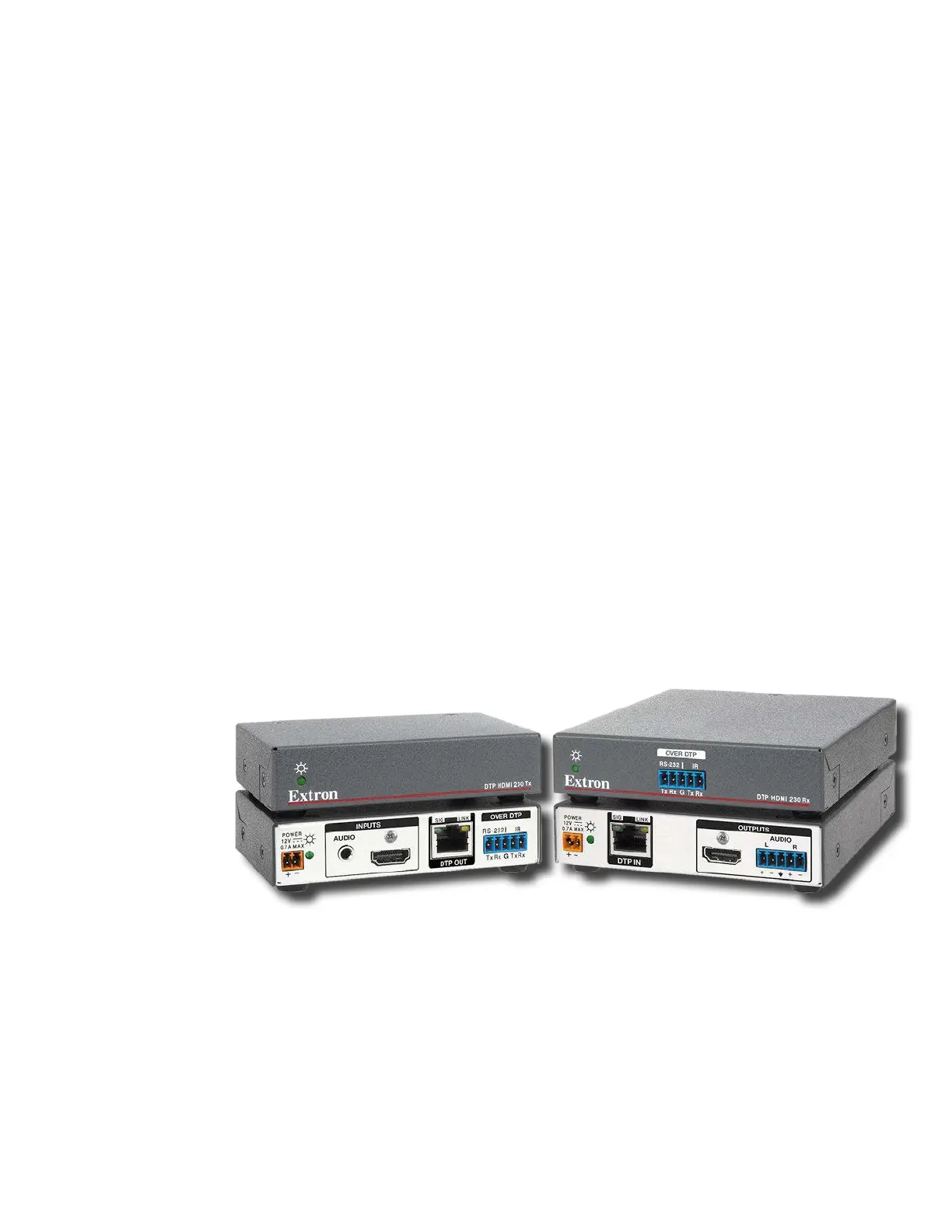

DTP HDMI 230 Tx Rear Panel DTP HDMI 230 Rx Rear Panel
Front nelPa
DTP HDMI 230 Rx
OVER DTP
RS-232 IR
Tx Rx Tx RxG
L R
POWER
12V
0.7A MAX
AUDIO
SIG LINK
DTP IN
OUTPUTS
AUDIO
INPUTS OVER DTP
RS-232 IR
Tx Rx Tx RxG
POWER
12V
0.7A MAX
SIG LINK
DTP OUT
3 6
3
7 71 54 42
DTP HDMI 230 • Setup Guide
This guide provides quick start instructions for an experienced installer to set up and operate the
Extron DTP HDMI 230 digital video extender. The DTP HDMI 230 transmitter and receiver pair can
extend an HDCP-compliant HDMI signal up to 230 feet (70 m).
Installation
Step 1 — Mounting
Turn off or disconnect all equipment power sources and mount the Tx and Rx units as required.
Step 2 — Connections
a — Connect an HDMI HDMI Input connector (Tx)
cable between this port and the HDMI output port of
the digital video source.
NOTE: See the “ “on the back of this guide for to
LockIt™ Lacing Brackets
securely fasten the input HDMI connector to the transmitter.
b — Connect an unbalanced stereo audio source to this 3.5 mm mini Audio input (Tx)
stereo jack for an analog audio input.
c — To pass serial or infrared data or control signals, such as RS-232 and IR connectors
serial control of a projector, connect the master device to the transmitter and the slave
device to the receiver via the RS-232 and IR captive screw connectors on both units.
d — Connect transmitter DTP Out to receiver DTP In. DTP RJ-45 connectors
Extron recommends that you terminate both cable ends in accordance with the
following specifications, at a minimum:
z zTIA/EIA T 568 B CAT 6A, shielded
z24 AWG, solid conductor
ATTENTION: Do not connect these devices to a computer data or telecommunications
network.
Signal LED — Lights when the unit is receiving a TMDS clock signal on the HDMI input (transmitter) or
any valid signal on the DTP In connector (receiver).
Link LED — Lights when a valid link is established between the units on the DTP cable.
e — Connect a display with an HDMI input for display of the HDMI Output connector (Rx)
transmitted direct digital image.
NOTE: See the “ “on the back of this guide for to LockIt™ Lacing Brackets
securely fasten the output HDMI connector to the receiver.
f — Connect a balanced or unbalanced stereo or mono audio Audio Output connector (Rx)
device to the receiver via the Audio captive screw connector. See the drawing below.
Unbalanced Stereo Output Balanced Stereo Output
Do not tin the wires!
Tip
Ring
Tip
Ring
Slee sve
Tip
No Ground Here
No Ground Here
Tip
Slee sve
L R
L R
ATTENTION: .Connect the sleeves to the ground contact. connect the sleeves to the negative (-) contactsDO NOT
Wire color
White-green
Green
White-orange
White-blue
Orange
White-brown
Brown
Blue
TIA/EIA T
568 B
TP Wires
1 8234567
Pins:
5
Pin
1
2
3
6
7
8
4
Ground
Receive pin on connected unit
Tr
ansmit pin on connected unit
Connected RS-232
and IR Device Pins
Tx/Rx
Pins
Receive pin on connected unit
Tr
ansmit pin on connected unit
RS-232 IR
Tx Rx Tx RxG
L R
AUDIO
OUTPUTS
AUDIO
INPUTS
Produkt Specifikationer
| Mærke: | Extron |
| Kategori: | Modtager |
| Model: | DTP HDMI 4K 230 RX |
